工程材料第5章习题答案

第五章习题5-1一矩形截面梁如图所示，试计算I-I截面A、B、C、D各点的正应力，并指明是拉应力还是压应力。

5-2一外伸梁如图所示，梁为16a号槽刚所支撑，试求梁的最大拉应力和最大压应力，并指明其所作用的界面和位置。

5-3一矩形截面梁如图所示，已知P=2KN,横截面的高宽比h/b=3;材料为松木，其许用应力为。

试选择横截面的尺寸。

5-4一圆轴如图所示，其外伸部分为空心管状，试做弯矩图，并求轴内的最大正应力。

5-5一矿车车轴如图所示。

已知a=0.6cm,p=5KN,材料的许用应力，试选择车轴轴径。

5-6一受均布载荷的外伸刚梁，已知q=12KN/m,材料的许用用力。

试选择此量的工字钢的号码.5-7图示的空气泵的操纵杆右端受力为8.5KN,截面I-I和II-II位矩形，其高宽比为h/b=3，材料的许用应力。

试求此二截面的尺寸。

5-8图示为以铸造用的钢水包。

试按其耳轴的正应力强度确定充满钢水所允许的总重量，已知材料的许用应力，d=200mm.5-9求以下各图形对形心轴的z的惯性矩。

5-10横梁受力如图所试。

已知P=97KN,许用应力。

校核其强度。

5-11铸铁抽承架尺寸如图所示，受力P=16KN。

材料的许用拉应力。

许用压应力。

校核截面A-A的强度，并化出其正应力分布图。

5-12铸铁T形截面如图所示。

设材料的许用应力与许用压应力之比为，试确定翼缘的合理跨度b.5-13试求题5-1中截面I-I上A、B、C、D各点处的切应力。

5-14制动装置的杠杆，在B处用直径d=30mm的销钉支承。

若杠杆的许用应力，销钉的，试求许可载荷和。

5-15有工字钢制成的外伸梁如图所示。

设材料的弯曲许用应力，许用且应力，试选择工字钢的型号。

5-16一单梁吊车由40a号工字钢制成，在梁中段的上下翼缘上各加焊一块的盖板，如图所示。

已知梁跨长=8m,=5.2m,材料的弯曲许用应力，许用且应力。

试按正应力强度条件确定梁的许可载荷，并校核梁的切应力。

第一章工程材料基础知识参考答案1．金属材料的力学性能指标有哪些？各用什么符号表示？它们的物理意义是什么？答：常用的力学性能包括：强度、塑性、硬度、冲击韧性、疲劳强度等。

强度是指金属材料在静荷作用下抵抗破坏（过量塑性变形或断裂）的性能。

强度常用材料单位面积所能承受载荷的最大能力（即应力σ，单位为Mpa）表示。

塑性是指金属材料在载荷作用下，产生塑性变形（永久变形）而不被破坏的能力。

金属塑性常用伸长率δ和断面收缩率ψ来表示：硬度是指材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力，是衡量材料软硬程度的指标，是一个综合的物理量。

常用的硬度指标有布氏硬度（HBS、HBW）、洛氏硬度（HRA、HRB、HRC等）和维氏硬度（HV）。

以很大速度作用于机件上的载荷称为冲击载荷，金属在冲击载荷作用下抵抗破坏的能力叫做冲击韧性。

冲击韧性的常用指标为冲击韧度，用符号αk表示。

疲劳强度是指金属材料在无限多次交变载荷作用下而不破坏的最大应力称为疲劳强度或疲劳极限。

疲劳强度用σ–1表示，单位为MPa。

2．对某零件有力学性能要求时，一般可在其设计图上提出硬度技术要求而不是强度或塑性要求，这是为什么？答：这是由它们的定义、性质和测量方法决定的。

硬度是一个表征材料性能的综合性指标，表示材料表面局部区域内抵抗变形和破坏的能力，同时硬度的测量操作简单，不破坏零件，而强度和塑性的测量操作复杂且破坏零件，所以实际生产中，在零件设计图或工艺卡上一般提出硬度技术要求而不提强度或塑性值。

3．比较布氏、洛氏、维氏硬度的测量原理及应用范围。

答：（1）布氏硬度测量原理：采用直径为D的球形压头，以相应的试验力F压入材料的表面，经规定保持时间后卸除试验力，用读数显微镜测量残余压痕平均直径d，用球冠形压痕单位表面积上所受的压力表示硬度值。

实际测量可通过测出d值后查表获得硬度值。

布氏硬度测量范围：用于原材料与半成品硬度测量，可用于测量铸铁；非铁金属（有色金属）、硬度较低的钢（如退火、正火、调质处理的钢）（2）洛氏硬度测量原理：用金刚石圆锥或淬火钢球压头，在试验压力F 的作用下，将压头压入材料表面，保持规定时间后，去除主试验力，保持初始试验力，用残余压痕深度增量计算硬度值，实际测量时，可通过试验机的表盘直接读出洛氏硬度的数值。

第五章拉伸和压缩一、填空题1.轴向拉伸或压缩的受力特点是作用于杆件两端的外力__大小相等___和__方向相反___，作用线与__杆件轴线重合_。

其变形特点是杆件沿_轴线方向伸长或缩短__。

其构件特点是_等截面直杆_。

2.图5-1所示各杆件中受拉伸的杆件有_AB、BC、AD、DC_，受压缩的杆件有_BE、BD__。

图5-13.内力是外力作用引起的，不同的__外力__引起不同的内力，轴向拉、压变形时的内力称为_轴力__。

剪切变形时的内力称为__剪力__，扭转变形时的内力称为__扭矩__，弯曲变形时的内力称为__剪力与弯矩__。

4.构件在外力作用下，_单位面积上_的内力称为应力。

轴向拉、压时，由于应力与横截面__垂直_，故称为__正应力__；计算公式σ＝F N/A_；单位是__N/㎡__或___Pa__。

1MPa＝__106_N/m2＝_1__N/mm2。

5.杆件受拉、压时的应力，在截面上是__均匀__分布的。

6.正应力的正负号规定与__轴力__相同，__拉伸_时的应力为__拉应力__，符号为正。

__压缩_时的应力为__压应力_，符号位负。

7.为了消除杆件长度的影响，通常以_绝对变形_除以原长得到单位长度上的变形量，称为__相对变形_，又称为线应变，用符号ε表示，其表达式是ε＝ΔL/L。

8.实验证明：在杆件轴力不超过某一限度时，杆的绝对变形与_轴力__和__杆长__成正比，而与__横截面面积__成反比。

9.胡克定律的两种数学表达式为σ＝Eε和ΔL＝F N Lo/EA。

E称为材料的_弹性模量__。

它是衡量材料抵抗_弹性变形_能力的一个指标。

10.实验时通常用__低碳钢__代表塑性材料，用__灰铸铁__代表脆性材料。

11.应力变化不大，应变显著增大，从而产生明显的___塑性变形___的现象，称为__屈服___。

12.衡量材料强度的两个重要指标是__屈服极限___和__抗拉强度__。

13.采用___退火___的热处理方法可以消除冷作硬化现象。

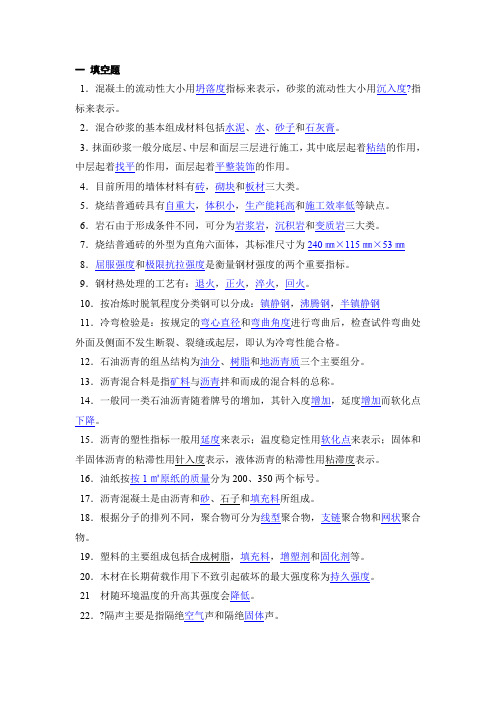

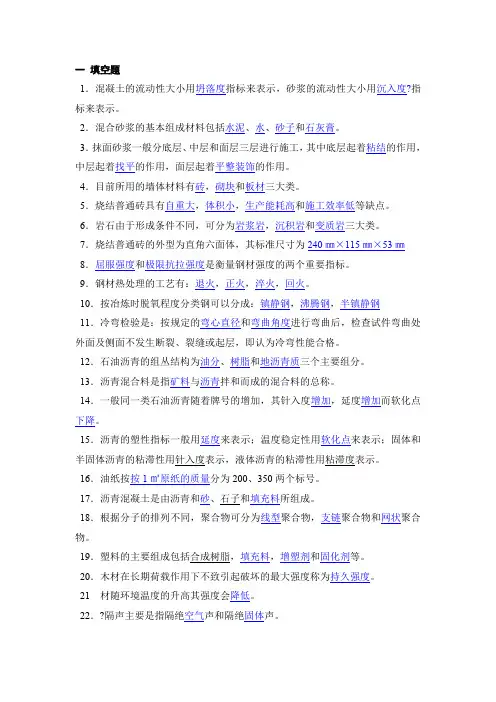

一填空题1．混凝土的流动性大小用坍落度指标来表示，砂浆的流动性大小用沉入度?指标来表示。

2．混合砂浆的基本组成材料包括水泥、水、砂子和石灰膏。

3．抹面砂浆一般分底层、中层和面层三层进行施工，其中底层起着粘结的作用，中层起着找平的作用，面层起着平整装饰的作用。

4．目前所用的墙体材料有砖，砌块和板材三大类。

5．烧结普通砖具有自重大，体积小，生产能耗高和施工效率低等缺点。

6．岩石由于形成条件不同，可分为岩浆岩，沉积岩和变质岩三大类。

7．烧结普通砖的外型为直角六面体，其标准尺寸为240㎜×115㎜×53㎜8．屈服强度和极限抗拉强度是衡量钢材强度的两个重要指标。

9．钢材热处理的工艺有：退火，正火，淬火，回火。

10．按冶炼时脱氧程度分类钢可以分成：镇静钢，沸腾钢，半镇静钢11．冷弯检验是：按规定的弯心直径和弯曲角度进行弯曲后，检查试件弯曲处外面及侧面不发生断裂、裂缝或起层，即认为冷弯性能合格。

12．石油沥青的组丛结构为油分、树脂和地沥青质三个主要组分。

13．沥青混合料是指矿料与沥青拌和而成的混合料的总称。

14．一般同一类石油沥青随着牌号的增加，其针入度增加，延度增加而软化点下降。

15．沥青的塑性指标一般用延度来表示；温度稳定性用软化点来表示；固体和半固体沥青的粘滞性用针入度表示，液体沥青的粘滞性用粘滞度表示。

16．油纸按按1㎡原纸的质量分为200、350两个标号。

17．沥青混凝土是由沥青和砂、石子和填充料所组成。

18．根据分子的排列不同，聚合物可分为线型聚合物，支链聚合物和网状聚合物。

19．塑料的主要组成包括合成树脂，填充料，增塑剂和固化剂等。

20．木材在长期荷载作用下不致引起破坏的最大强度称为持久强度。

21 材随环境温度的升高其强度会降低。

22．?隔声主要是指隔绝空气声和隔绝固体声。

23．?安全玻璃主要有钢化玻璃和夹层玻璃等。

24.钢根据用途不同，生铁有炼钢生铁，铸造生铁，合金生铁。

25.按冶炼方法将钢分为平炉钢，转炉钢。

第五章金属材料的主要性能1 金属材料的力学性能指的是什么性能？常用的力学性能包括哪些方面的内容？答：金属的力学性能是指在力的作用下，材料所表现出来的一系列力学性能指标，反映了金属材料在各种形式外力作用下抵抗变形或破坏的某些能力。

主要包括：强度、塑性、硬度、冲击韧度和疲劳等。

2 衡量金属材料强度、塑性及韧性常用哪些性能指标？各用什么符号和单位表示？答：衡量金属材料的强度指标为：比例极限σp、弹性极限σe、弹性模量E、屈服强度σs、抗拉强度σb、屈强比σs/σb。

衡量金属材料的塑性指标为：延伸率δ、断面收缩率ψ。

衡量金属材料的韧性指标为：冲击韧性指标：冲击吸收功Ak；断裂韧性指标：断裂韧度。

3、硬度是否为金属材料独立的性能指标？它反映金属材料的什么性能？有5种材料其硬度分别为449HV、80HRB 、291HBS 、77HRA 、62 HRC，试比较五种材料硬度高低。

答：硬度不是金属材料的独立性能（它与金属抗拉强度成正比），是反映材料软硬程度的指标，表征材料表面抵抗外物压入时所引起局部塑性变形的能力。

80HRB<291HBS<449HV<77HRA <62HRC。

4、为什么说金属材料的力学性能是个可变化的性能指标？答：（1）温度的改变会影响金属的塑性，而塑性与韧性和强度、硬度有关，则改变温度会导致力学性能改变；（2）不同的承载情况会改变材料的力学性能，如很小的交变载荷也可使钢丝折断；不同的加工工艺也会改变材料的力学性能（为了使材料有不同的性能来满足我们的需要，就用了回火、淬火、正火等加工工艺）。

5、金属材料的焊接性能包括哪些内容？常用什么指标估算金属材料的焊接性能？答：金属的焊接性能：①接合性能：金属材料在一定焊接工艺条件下，形成焊接缺陷的敏感性。

②使用性能：某金属材料在一定的焊接工艺条件下其焊接接头对使用要求的适应性，也就是焊接接头承受载荷的能力。

金属的焊接性能指标：碳当量、冷裂纹敏感系数。

第 1 章材料的性能 、选择题1. 表示金属材料屈服强度的符号是（ B ） A.σ B.σs C.σb D.σ-12. 表示金属材料弹性极限的符号是（A ） A.σeB.σsC.σbD.σ-13. 在测量薄片工件的硬度时，常用的硬度测试方法的表示符号是（B ） A.HB B.HRC C.HV D.HS4. 金属材料在载荷作用下抵抗变形和破坏的能力叫（ A ） A. 强度 B. 硬度 C. 塑性 D. 弹性二、填空1. 金属材料的机械性能是指在载荷作用下其抵抗（变形 ）或（破坏 ）的能力。

2. 金属塑性的指标主要有（伸长率）和（断面收缩率）两种。

3. 低碳钢拉伸试验的过程可以分为弹性变形、 （塑性变形）和（断裂）三个阶段。

4. 常用测定硬度的方法有（布氏硬度测试法） 、（洛氏硬度测试法）和维氏硬度测试法。

5. 疲劳强度是表示材料经（无数次应力循环）作用而（不发生断裂时）的最大应力值。

三、是非题1. 用布氏硬度测量硬度时，压头为钢球，用符号 HBS 表示。

2. 用布氏硬度测量硬度时，压头为硬质合金球，用符号HBW 表示。

3. 金属材料的机械性能可以理解为金属材料的失效抗力。

四、改正题1. 疲劳强度是表示在冲击载荷作用下而不致引起断裂的最大应力。

2. 渗碳件经淬火处理后用 HB 硬度计测量表层硬度 。

3. 受冲击载荷作用的工件，考虑机械性能的指标主要是疲劳强度。

4. 衡量材料的塑性的指标主要有伸长率和冲击韧性。

5. 冲击韧性是指金属材料在载荷作用下抵抗破坏的能力。

五、简答题6. 在立方晶系中 , 指数相同的晶面和晶向 （B ） A.相互平行 B. 相互垂直 C. 相互重叠 D. 毫无关联7. 在面心立方晶格中 , 原子密度最大的晶面是 （C ） A.（100） B.（110） C.（111） D.（122）将冲击载荷改成交变载荷 将 HB 改成 HR 将疲劳强度改成冲击韧性 将冲击韧性改成断面收缩率 将载荷改成冲击载荷1. 说明下列机械性能指标符合所表示的意思：σ σs:屈服强度 HRC ：洛氏硬度（压头为金刚石圆锥）σb : 抗拉强度HBS:布氏硬度（压头为钢球） 第 2 章材料的结构一、选择题1. 每个体心立方晶胞中包含有（ B ）个原子2. 每个面心立方晶胞中包含有（ C ）个原子3. 属于面心立方晶格的金属有（ C ）4. 属于体心立方晶格的金属有（ B ）5. 在晶体缺陷中，属于点缺陷的有（ A ）s 、σ 0.2 、 HRC 、σ -1 、σ b 、δ 5、 HBS 。

eBook工程力学（静力学与材料力学）习题详细解答（教师用书）(第5章)范钦珊 唐静静2006-12-18第5章轴向拉伸与压缩5－1试用截面法计算图示杆件各段的轴力，并画轴力图。

解：(a)题(b)题(c)题(d)题习题5－1图F NxF N(kN)x-3F Nx A5－2 图示之等截面直杆由钢杆ABC 与铜杆CD 在C 处粘接而成。

直杆各部分的直径均为d ＝36 mm ，受力如图所示。

若不考虑杆的自重，试求AC 段和AD 段杆的轴向变形量AC l Δ和AD l Δ解：()()N N 22ssππ44BCAB BC AB ACF l F l l d dE E Δ=+33321501020001001030004294720010π36.××+××=×=××mm ()3N 232c100102500429475286mm π10510π364..CDCD AD AC F l l l d E ΔΔ×××=+=+=×××5－3 长度l ＝1.2 m 、横截面面积为1.10×l0－3 m 2的铝制圆筒放置在固定的刚性块上；-10F N x习题5－2图刚性板固定刚性板A E mkN习题5－4解图直径d ＝15.0mm 的钢杆BC 悬挂在铝筒顶端的刚性板上；铝制圆筒的轴线与钢杆的轴线重合。

若在钢杆的C 端施加轴向拉力F P ，且已知钢和铝的弹性模量分别为E s ＝200GPa ，E a ＝70GPa ；轴向载荷F P ＝60kN ，试求钢杆C 端向下移动的距离。

解： a a P A E l F u u ABB A −=−（其中u A = 0）∴ 935.0101010.11070102.1106063333=×××××××=−B u mm钢杆C 端的位移为33P 32s s601021100935450mm π20010154...BC C B F l u u E A ×××=+=+=×××5－4 螺旋压紧装置如图所示。

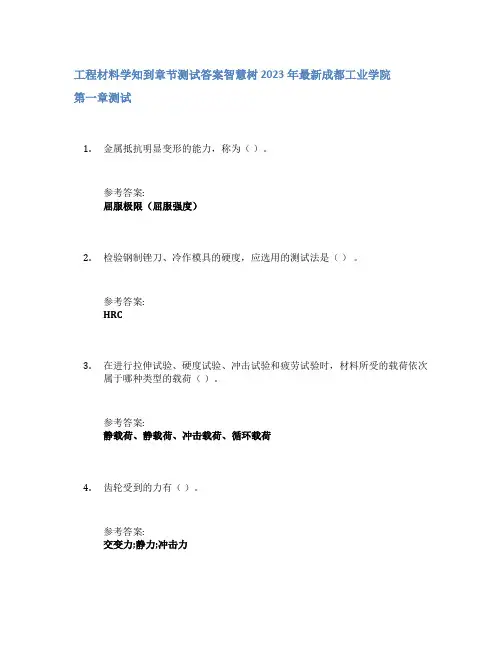

工程材料学知到章节测试答案智慧树2023年最新成都工业学院第一章测试1.金属抵抗明显变形的能力，称为（）。

参考答案:屈服极限（屈服强度）2.检验钢制锉刀、冷作模具的硬度，应选用的测试法是（）。

参考答案:HRC3.在进行拉伸试验、硬度试验、冲击试验和疲劳试验时，材料所受的载荷依次属于哪种类型的载荷（）。

参考答案:静载荷、静载荷、冲击载荷、循环载荷4.齿轮受到的力有（）。

参考答案:交变力;静力;冲击力5.下列零件中，其力学性能要求具有良好综合力学性能（即：强度、硬度、塑性、韧性均衡）的是（）。

参考答案:轴6.一批钢制拉杆，工作时不允许出现明显的塑性变形，最大工作应力σmax＝350 MPa。

今欲选用某钢制做该拉杆。

现将该钢制成d0＝10mm的标准拉抻试样进行拉抻试验，测得Ps＝21500N，Pb＝35100N,试判断该钢是否满足使用要求？其选材依据计算值是多少？（）参考答案:不能满足要求;依据бs≈274MPa7.金属塑性的指标主要有（）两种。

参考答案:δ;ψ8.通过拉伸实验能够测出的力学性能有（）。

参考答案:强度;塑性9.下列性能中，不属于力学性能的有（）。

参考答案:密度;耐蚀性10.下列材料中可以用布氏硬度测量的有（）。

(本题源自18材控4班袁桥组)（）参考答案:材料毛坯;有色金属原料11.制造各种型号的弹簧，若选取最重要的两种力学性能要求，从高到低的排序应该是（）。

参考答案:强度;冲击韧性12.下列零件中，其力学性能要求高硬度高耐磨性的是（）。

参考答案:滚动轴承;高速切削钻头13.下列材料中，其主要性能要求高硬度高耐磨性的是（）。

参考答案:锉刀;冷冲压模具14.某公司小王在测试一批即将入库的钢制刀具硬度时使用布氏硬度测试，他的选择是否正确。

（）参考答案:错15.某些零件承受的力并非静力，在设计冲床冲头时必须考虑所选材料的冲击韧性。

（）参考答案:对16.维氏硬度试验测试的精度较高，测试的硬度范围大，被测试样厚度几乎不受限制，故在生产现场常常使用。
