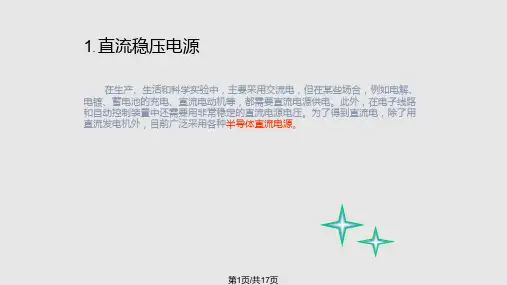

选择整流桥要考虑整流电路和工作电压。 优质的厂家有广州国信电子科技有限公司（文
斯特电子）的G系列整流桥堆,进口品牌有ST、IR,台 系的SEP、GD等。
全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、 5A、10A、20A、3பைடு நூலகம்A、50A等多种规格，耐压值（最高 反向电压）有25V、50V、100V、200V、300V、400V、 500V、600V、800V、1000V等多种规格。
10
11
其他电路
12
⑴ 电 源 变 压 器 ： 将 电 网 交 流 电 压 （ 220V 或 380V）变换成符合需要的交流电压，此交流 电压经过整流后可获得电子设备所需的直流 电压。因为大多数电子电路使用的电压都不 高，这个变压器是降压变压器
13
⑵整流电路：利用具有单向导电性能的整流元 件，把方向和大小都变化的50Hz交流电变换为 方向不变但大小仍有脉动的直流电。
22
当u2为正半周并且数值大于电容两端电压uC时，二 极管D1和D3管导通，D2和D4管截止，电流一路流经 负载电阻RL，另一路对电容C充电。当uC>u2，导致 D1和D3管反向偏置而截止，电容通过负载电阻RL放 电，uC按指数规律缓慢下降。
23
当u2为负半周幅值变化到恰好大于uC时，D2和D4因 加正向电压变为导通状态，u2再次对C充电，uC上 升到u2的峰值后又开始下降；下降到一定数值时D2 和D4变为截止，C对RL放电，uC按指数规律下降； 放电到一定数值时D1和D3变为导通，重复上述过程。
6
桥式整流器利用四个二极管，两两对接。输入正弦波 的正半部分是两只管导通，得到正的输出；输入正弦 波的负半部分时，另两只管导通，由于这两只管是反 接的，所以输出还是得到正弦波的正半部分。
