西门子阀门定位器故障分析解答(图文)

9
2.西门子阀门定位器（直/角行程自动初始化）
10
2.西门子阀门定位器（直行程选择）
自动初始化：(初始化前必须确认阀门可以开关到位）
如上图，长按(小手)进入菜单，选择到参数4后，再长按+
键大于5秒，开始执行自动初始化。RUN1---RUN5
手动初始化：(初始化前必须确认阀门可以开关到位）
1.由于有时自动初始化行程较大，依靠机械卡位控制开关
23
2.西门子阀门定位器（自动初始化）
24
2.西门子阀门定位器（自动初始化）
25
2.西门子阀门定位器（自动初始化）
26
2.西门子阀门定位器
1.阀门正反作用通过参数7和参数38调整。 2.初始化时候，多伴随故障出现，故障代码详情看说明书。 3.防爆与非防爆接线不同，拆装时注意接线柱6/8 3/8。 4.阀门一般分单作用与双作用，安装时注意管路连接。 5.双作用时间，可以通过限流器调整（需六角2.5mm) 6.故障时先检查故障代码及气源压力（一般0.4-0.6MPa) 7.大的阀门如何实现快开/快关（开时按+然后（+）+（-））。
P8.3 ALARM P8.4 TEST P8.5 EXIT
100%阀位电流值（默认为20mA) 阀位正反方向选择（默认4mA对应阀 位 0%）
退出到运行操作级
47
4.ABB阀门定位器（参数菜单）
将阀门的正作用改为反作用 (定位器初始设定适合于正作用阀门，如实际驱动 的阀门为 反作用型式即阀杆上行关闭阀门，则需 确认P2.3=Reverse) 一般的阀门出厂之前已经修改此参数无需用户再 修改，但可以通过下述方法检查。 定位器起始位置可以是 运行模式中的任意方式
MODE 键一般用来表示确认（短按） 或进入/退出特殊功能状态（长 按）。UP 和 DOWN 一般用来表示 数值加减或功能上下切换（特殊功 能除外）

手动设置阀门全关位置
手动设置阀门全开位置 选择执行器型式
设定执行器弹簧伸长时定位器返馈杆 旋转方向 选择自动调整所需检测的项目
退出到运行操作级
4.ABB阀门定位器（参数菜单）
P8._ANLG P8.0 MIN_RGE 阀位起始点电流值（默认为4mA) _OUT模拟 信号输出
P8.1 MAX_RGE P8.2 ACTION
0%～100%（信号与行程一致）； Fall；行程０%～100%，LCD 显示值
100%～0%（信号与 LCD 显示值一致
在自动或手动运行状态下长按 MODE 进） 入功能选择状态，屏幕
显示为。 按UP 和 DOWN 键可以切换当前功能，短按 MODE
键进入当前选择的功能，长按 MODE返回自动运行状态。
4.ABB阀门定位器（错误代码）
4.ABB阀门定位器（错误代码）
4.ABB阀门定位器（参数菜单）
1.切换至配置功能菜单 同时按住⇧和⇩键 点击ENTER键 等待3秒钟，计数器从3倒计数至0 松开⇧和⇩键 显示器显示“P1.0 ACTUATOR”
2.从配置功能菜单中选择第二组参数 同时按住MODE和ENTER两键 点击⇧键 显示器显示“P2._ SETPOINT” 松开 MODE和ENTER两键 显示器显示“P2.0 MIN_PGE”
4.ABB阀门定位器（按键说明）
3.各组参数选择 按住MODE，点击⇧键选择项。 存储按住MODE键 点击⇧键一次或多次，直到显示出“EXIT” 松开MODE键 用⇧或⇩键选择 NV_SAVE (若选择‘CANCEL’，此前所 作修改将不予存储。) 按住ENTER 键3秒直到计数器倒计数结束后松开
4.ABB阀门定位器（按键说明）
5.常用模式说明（现场手动） 1.2模式： 在执行器的实际全行程范围内手动控制 按住MODE键点击⇧键一次或多次，直到显示出“1.2 MANUAL” 松开MODE键 显示器显示阀位百分数如“50.0% POSITION” 使用⇧或⇩键进行手动控制。 先按住⇧键，再按住⇩键(始终按住⇧键)，执行器将快速开启 先按住⇩键，再按住⇧键(始终按住⇩键)，执行器将快速关闭

定位器的使用和故障分析1 定位器的安装和调试1.1 安装1)安装时先将连接板用两个M10的螺钉安装在执行机构上，然后再用两个M8的螺钉将定位器装在连接板上。

2)反馈杆安装时，它的长度与行程应有对应关系，在反馈杆上刻有指示行程10、16、25、40、60字样，挡杆必须安装在相应的位置上。

3)当阀杆在零位时，凸轮上的起始刻度线应基本对准副杠杆上的滚轮。

1.2 调试1)检查气源压力是否符合规定要求，气源管是否有漏气的地方；2)检查凸轮安装位置，与正作用执行机构配合的定位器所示面上有“A”字样；反之，与反作用执行机构配合的定位器，其凸轮的安装位置为所示面有“B”字样。

3)检查放大器输出端连接是否正确；4)零点调试：通入0mA或20mA的直流电流，调节调零机构，使阀刚开始启动即可；5)行程范围调整：分别通入5mA(或12mA)和10mA(或20mA)的直流电流，此时阀门相应走50%和100%全行程，如行程过大。

则应使反馈弹簧远离主杠杆支点反之，反之，应使反馈弹簧靠近主杠杆支点，用主杠杆的调节螺丝调节，调节后还需重新调整零位，反复调节数次，直至达到理想的行程范围为止。

2 常见故障、原因及采取的措施2.1 故障：定位器输出速度慢原因：1)输入气室泄漏；2)恒节流孔有堵塞现象；3)气源管路泄漏；4)档板有刻伤或位置不良。

采取的措施：1)更换破损膜片；2)清洗节流孔；3)检查泄漏处，并处理；4)更换档板或重新调整。

2.2 故障：定位器无输出压力(输入信号后档板不动作)原因：1)正负极接线错误；2)气源无压力；3)磁电组件线圈断线。

采取的措施：1)重新接线；2)输入规定的气源压力；3)把线圈断线接好。

2.3 故障：定位器无输出压力(输入信号后档板有动作)原因：1)喷嘴档板的间隙过大；2)档板表面被划伤；3)零点位置调节不当；4)放大器气路堵塞；5)喷嘴节流孔堵塞；6)调零弹簧过软。

采取的措施：1)松开紧固螺钉，在输入最大信号时调节喷嘴档板间隙，使压力表数值达0.1~0.11MPa，紧固螺钉后，再复检一次；2)更换档板；3)输入最小信号，转动调零螺钉使拖架向左移动，拉紧调零弹簧，直至执行机构开始动作；4)检查气路；5)A：使用细钢丝进行疏通，B：更换空气过滤减压阀的过滤元件。

随着阀门接近要求的位置，命令要求的 位置与测得位置的差值变小，压电阀输出 一个较小脉宽的脉冲信号，断续、小幅度 的改变至执行机构的信号压力，使执行机 构接近新命令位置的动作平缓。当阀门到 达要求的位置（进入死区）时，压电阀无 脉冲输出，定位器输出保持为零，使阀门 稳定在某一位置不动。
3．智能阀门定位器的调校 ．
如果你希望在初始化阶段完成后，计算的 整个冲程量用mm 表示，这一步必须设置。 为此，你需要在显示屏上选择与刻度杆上 驱动钉设定值相同的值
4．用方式键
切换到如下显示：
5．下按 示：
键超过5 秒，初始化开始显
初始化进行时，“RUN1”至“RUN5”一 个 接 一个出现于显示屏下行。
注：初始化过程依据执行机构，可持续15 分 钟。有下列显示时，初始化完成。
西门子定位器的调试
由于有多种应用，所以定位器装配后必须 与执行机构相适应（初始化）。初始化可 用以下三种方式进行： 1. 自动初始化 初始化是自动进行的。定位器顺序测定作 用方向，行程或转角、执行器的行程时间， 并配以执行器动态工况时的控制参数。 2. 手动初始化 执行机构的行程或转角可用手动调整；其 余参数同自动初始化一样自动测定。这一 功能在软端停时需要。
3．用气动管缆连接定位器与执行机构，给 定位器提供气源。 4．连接相应的电流或电压源。 5．现在定位器处于“P manua1”方式。在 显示屏上一行显示当前电位计的百分比电 压值（P）， 例如“P 37.5”，显示屏下行“NOINI”在闪 烁:显示 注：同时按下 一参数。 键和 键，你可以返回前
通过就地用户界面设置开关，可完成定位 器的增益、正反作用、定位器特性以及是 否允许自动调校等基本设置；在不增加工 具的条件下，能够进行自动或手动校准定 位器；并且可以通过就地用户界面手动控 制按钮,实现手动控制调节阀。

附录SIPART PS2 6DR5xxx-xx 散页“操作－简要说明”27 参数名 显 示 功 能 参数值 单位 出厂设定 用户设定执行器类型额定反馈角适当地设定选择器（7）变送比率（见部件图）阀杆范围（任意设定）当使用时，在执行器上设置的值必须与反馈杠杆相匹配驱动杆必须设定在执行器的行程值上，如果这个值不在刻度上，则设定到下一个较大一档刻度值初始化（自动）初始化（手动）设定电流范围方向设定点 上升 下降设定分程范围的起始点设定分程范围的结束点设定斜率上升点设定斜率下降点设定点功能 线性 等百分比1:25,1:33,1:50 反向等百分比1:25,1:33,1:50 可自由调节转折点设定在 0%控制器的死区行程下限值行程上限值行程标定 至机械杠杆 到流量行程方向显示 上升 下降行程“紧密关闭” 无 仅有顶端 仅有底端 顶和底都有紧密关闭值，底端紧密关闭值，顶端BI1功能 无 仅有信息 组态锁定 组态锁定和手动 驱动阀到上限位置 驱动阀到下限位置 移动行程锁定BI2功能 无 仅有信息 驱动阀到上限位置 驱动阀到下限位置 移动行程锁定报警功能 无 A1＝最小，A2＝最大 A1＝最小，A2＝最小 A1＝最大，A2＝最大报警1的临界响应值报警2的临界响应值报警输出功能 故障 故障＋非自动 故障＋非自动＋BI （“＋”指逻辑或操作）对于故障信息的监视时间“控制偏差”对于故障信息的临界响应值“控制偏差”对于整个行程的限位值对于方向改变的限位值对于停止监视末端的限位值，底部对于停止监视末端的限位值，顶部监视死区的限位值预设定（出厂设定）“no ”未激活“Strt ”工厂设定起动后，按住此键5秒“oCAY ”工厂设定完成后出现此显示 警示：预设定结果在“非初始化” Turn （角行程执行器） WAY （直行程执行器） LWAY （无正弦修正的直行程执行器） Ncst （带NCS 的角行程执行器） -ncst （相同，改变作用方向） 度数33 90 90。

氮肥技术２０１０年第３１卷第２期参数含义数据类型补充说明ｅｒｓｈａｎｇ偏移二上起点ＩＮＴｃｈｕｉｊｉｎｇ偏移吹净起点ＩＮＴｓｈａｎｇｊｉａ偏移上加氮起点ＩＮＴｃｈｕｉｈｕｉ偏移吹风回收起点ＩＮＴｐｒｏｃｅｄｕｒｅ内部循环阶段ＩＮＴｔｉｍｅ－ｓｅｔ当前设定时间ＩＮＴｒｕｎｎｉｎｇ－ｔｉｍｅ当前运行时间ＩＮＴｈｏｌｅ－Ｎ２－ｉｎ－ｏ吹风回收指令ＢＯＯＬｃｕｔ－Ｎ２－ｏｕｔ－ｏ回收放空指令ＢＯＯＬｆｉｒｅ－ｕｐ－ｏ升温指令ＢＯＯＬｒｕｎｎｉｎｇ－ｆｌａｇ－ｏ运行标志ＢＯＯＬｓａｆｅ－ｎｏｗ－ｏ炉况安全标志ＢＯＯＬｗｏｒｋｉｎｇ工作状态标志ＢＯＯＬａｄｄ－Ｎ２－ｆｌａｇ加氮标志ＢＯＯＬｅｓｆｌａｇ过渡管脚，不需连接ＢＯＯＬｓｔａｒｔ－ｐｏｉｎｔ－ｏ过渡管脚，不需连接ＩＮＴｓｔａｒｔ－ｆｌａｇ－ｏ过渡管脚，不需连接ＢＯＯＬｏｘ－ｓｔｏｐ－ｏ过渡管脚，不需连接ＢＯＯＬ续表５（未完待续）（收稿日期：２０１０－０１－０４）摘要简要介绍了气动薄膜调节阀阀门定位器的工作原理、系统结构、系统框图及其组成。

并介绍阀门定位器的常见故障，分析了常规校验方法的不足，探讨了阀门定位器的特殊校验方法（调整反馈杠杆法、改变调零弹簧的弹性系数法），并运用自动控制原理对阀门定位器的常规校验方法进行了补充和完善。

关键词阀门定位器工作原理调校故障分析浅谈阀门定位器的两种调校方法及故障分析张文萍王彬张青松（河南省中原大化集团仪表维修公司濮阳４５７００４）""!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"!!!!!!!!!"前言在中原大化集团公司各装置中，气动薄膜调节阀得到了很广泛地应用，而阀门定位器作为调节阀的辅助工具，对调节阀的定位起着决定性作用，因此阀门定位器调校质量的好坏直接影响调节阀的使用，从而影响到工艺的生产操作。

而阀门定位器的调校作为仪表工必须掌握的一项技能，掌握好阀门定位器的校验方法不但可保证阀门定位器的调校质量，而且能节省大量的工作量。

智能阀门定位器（SIPART PS2）一、气源：气源要求：1.4～4bar二、直行程执行器调试准备：1、用相应的安装配件安装定位器。

2、用气动管缆连接定位器与执行机构，给定位器提供气源.3、连接相应的电流或电压源。

4、现在定位器处于“P manual”方式,在显示屏上一行显示当前电位计的百分比电压值（P），显示屏下行“NOINI”在闪烁。

5、通过“增加键”和“减少键”移动执行机构达到每一个最终位置,来检查机械装置是否可在全部调整范围内自由移动,即显示P5.0～P95。

0的允许范围之间。

如果不是，利用调节轮和反馈杆长度调节PS2的零点和量程.（调节轮调整相当零点调整,反馈杆长度调整相当量程调整）6、现在移动执行器，使杆达到水平位置,显示一个介于P48。

0到P52。

0之间的值，如果不是这种情况,调整摩擦夹紧单元，直到杆水平显示“P50。

0”。

三、直行程执行机构的自动初始化正确移动执行机构。

离开中心位置，开始初始化.1、按下“方式键”5秒以上，进入组态方式，进入到第一参数，选择执行器类型，2、短按“方式键"切换到第二参数,根据冲程选择参数，即比率开关位置。

或3、按“方式键”进入到下一参数如果你希望在初始化阶段完成后,计算的整个冲程量用mm表示，这一步必须设置为此，你需要屏上选择与刻度杆上驱动钉设定值相同的值.4、按“方式键"进入下一参数，然后按”增加键”超过5秒,初始化开始，初始化进行时,“RUN1”至“RUN5”一个接一个出现于显示屏下行，初始化过程依据执行机构，可持续15分钟，当显示时初始化完成。

5、短按“方式键”，出现“INITA”,再按“方式键”超过5秒退出组态方式。

松开“方式键”时，处于手动方式，再短按“方式键”进入自动方式。

注:如使用手动初始化，则RUN2由手动完成,其余各步骤均相同。

四、角行程执行机构调试准备1、用相应的安装配件安装定位器。

2、用气动管缆连接定位器与执行机构，给定位器提供气源。

AUTO / 0 至 100
S
49. LIM
49 5 LIM
故障信号响应阈值
AUTO / 0.0 至 100.0
%
50. STRK
50 STRK
行程累计极限值
OFF / 1 to 1.00E9
51. DCHG
51 DCHG
方向改变极限值
OFF / 1 to 1.00E9
52. ZERO
52 ZERO
35YA
操作变量下限
0.0 至 100.0
%
36.YE
36YE
操作变量上限
0.0 至 100.0
%
37.YNRM
37YNRM
操作规变量标定
机械行程/流量
MPOS / FLOW
38.YDIR
38YDIR
操作变量方向显示
上升/下降
RISE / FALL
39.YCLS
39YCLS
“紧密功能”仅当操作变量
无/向上时/向下时
90/33
0 MA / 4 MA
给定方向
上升/下降
分程设定值的起始刻度
分程设定值的满刻度
给定值斜坡（向上）
给定值斜坡（向下）
给定值功能

线性/等百分比 1：25/等百分比
1：50/自由调整
折点设在 0%
5%
TO
95%
100%
RISE / FALL 0.0 至 100.0 0.0 至 100.0 AUTO / 0 至 400
极限用于零极值监视
OFF / 0.0 to 100.0
%
53. OPEN
53 OPEN
极限用于开极值监控
OFF / 0.0 to 100.0

SIPART PS2 阀门定位器常问问题集SIPART PS2 Positioner Cluster - FAQ Cluster-FAQ Edition (2011 年 6 月)摘 要 西门子 SIPART PS2 智能阀门定位器，凭借强大的功能，稳定的控制精度，超长的 使用寿命，超低能耗，深受广大用户的认可，市场应用相当广泛。

本文介绍了大家关心的关 于 SIPART PS2 阀门定位器，在功能、选型及应用中会涉及到的常问问题，供大家参考。

关键词 阀门定位器 压电阀 Key Words Positioner Piezo valveIA&DT&BT Service & SupportPage 2-23目录SIPART PS2 阀门定位器常问问题集......................................1 1 功能原理 ...........................................................51．1 SIPART PS2 智能阀门定位器和传统机械式喷嘴挡板阀门定位器有什么不同和优 势？ ................................................................................................................................... 5 1．2 什么是SIPART PS2 智能阀门定位器的初始化，为什么要做初始化？ ...................... 5 1．3 什么是五步开关程序，如何工作？ ............................................................................ 6 1．4 SIPART PS2 智能阀门定位器是如何识别阀门开度的？ ............................................ 6 1．5 什么是NCS传感器，什么时候使用NCS传感器？...................................................... 6 1．6 NCS传感器的工作原理？ ......................................................................................... 7 1．7 NCS传感器和阀门定位器如何连接？ ....................................................................... 7 1．8 当阀门定位器在断电或断气源的情况下，保持什么样的固有特性？ ......................... 82 售前选型问题.......................................................82．1 什么时候阀门定位器选择二/三/四线制版本？............................................................ 8 2．2 阀门定位器支持哪些通讯方式？................................................................................ 8 2．3 阀门定位器有哪些防爆形式？ ................................................................................... 8 2．4 阀门定位器有哪些外壳可选？ ................................................................................... 8 2．5 阀门定位器选型时有直行程和角行程的区别吗？....................................................... 9 2．6 阀门定位器NAMUR标准直行程安装套件 6DR4004-8V和 6DR4004-8L有什么区别？ ........................................................................................................................................ 10 2．7 阀门定位器的三种限位模块有什么区别？ ............................................................... 10 2．8 阀门定位器的限位模块和位置反馈信号模块如何订货？ .......................................... 10 2．9 阀门定位器产品铭牌上的D - 76181 是型号吗？ ...................................................... 11 2．10 阀门定位器的压电阀有几种，订货号是多少？ ...................................................... 11 2．11 阀门定位器的分体安装，提供几种方式，需要采购哪些部件？ ............................. 11 2．12 NCS非接触式位置检测器可以安装到什么样的执行机构，如何选型？ .................. 11 2．13 阀门定位器的安装套件需要单独采购吗，选型时需注意什么？ ............................. 123 售后问题..........................................................123．1 SIPART PS2 智能阀门定位器对气源有什么要求？ ................................................. 12 3．2 两线制阀门定位器需要额外供电吗，如何接线？..................................................... 13 3．3 两线制阀门定位器的接线端子 9 和 10 接什么信号，起什么作用？.......................... 13 3．4 阀门定位器的阀位反馈信号Iy模块如何接线，需要注意什么？ ................................ 13 3．5 阀门定位器的参数 1 FYCT执行机构类型什么意思，如何设置？ ............................. 14 3．6 阀门定位器的参数 2 YAGL反馈轴转角 33°、90°什么意思，如何设置？ ................. 14 3．7 阀门定位器内部各部件的位置？.............................................................................. 15 3．8 阀门定位器本身有防振动设计吗？ .......................................................................... 16 3．9 阀门定位器设计了内外排气起什么作用？................................................................ 16 3．10 阀门定位器压电阀上的限流器起什么作用，如何调节？ ........................................ 17 3．11 阀门定位器正反作用与参数 7 SDIR、参数 38YDIR的设置？ ................................ 17 3．12 PS2 FF阀门定位器由于没有参数SDIR，如何修改正反作用？ .............................. 18 3．13 阀门定位器参数 12 SFCT设定点功能，如何设置，起什么作用？ ......................... 18 3．14 什么是紧密关断功能，如何实现？ ........................................................................ 19 3．15 当阀门的行程大于 130mm时，可以使用SPART PS2 阀门定位器吗，如何实现？ 19IA&DT&BT Service & Support Page 3-233．16 为了保证正常操作和初始化，阀门定位器反馈轴最少的转角是多少？................... 19 3．17 阀门定位器应用在导叶阀上有时会出现振荡，什么原因，如何解决？................... 19 3．18 双作用阀门定位器可以作单作用使吗？ ................................................................. 20 3．19 双作用阀门定位器如何实现失气后执行器驱动到故障安全位置（全开或全关）？. 20 3．20 阀门定位器初始化前需要做哪些准备工作？ .......................................................... 20IA&DT&BT Service & SupportPage 4-231 功能原理1．1 SIPART PS2 智能阀门定位器和传统机械式喷嘴挡板阀门定位器有什么不同和优势？ SIPART PS2 智能阀门定位器电子控制单元采用了微处理器，控制阀门开度的输入信号 和阀位的反馈信号，通过 CPU 运算处理，输出给压电阀，压电阀接收到的信号是脉宽可调 的脉冲信号，使阀门的控制精度更高。

6如果上述故障现象均已排除，应用万用表量下信号线，看有没有4-20mA信号，如果没有信号输出，应去过程站检查模块，确定模块点没有输出后，更换模块点，或更换模块。
2如果检查后发现气源无问题，应打开阀门定位器盖子，检查错气阀是否有堵的现象，如果错气阀堵，应该疏通错气阀，确定错气阀畅通后，回装。
3检查反馈杆是否牢固，
4检查气缸是否漏气，拆开上进气孔或者下进气孔，看是否有气，如果有气，说明气缸内活塞漏气，及时更换气缸。
5，拆开控制器上下出气口，手动给定大阀位，上出气，给小阀位，下出气。如果没有出气或者不正确出气，先自动初始化试一下，故障还在的话怀疑控制器坏，更换控制器并设置参数，初始化。
第4项：模块自动调节阶段，按住 键5秒以上，系统自动初始化，然后开始自动调节
第5项：模块手动初始化阶段
第7项：4-20MA给定的正反作用（RISE为正作用，FALL为反作用）
第38项：反馈的正反作用（RISE为正作用，FALL为反作用）
二，气开，气闭的选定
气开是指通入气源打开阀门
气闭是指通入气源关闭阀门。
系统自动调节过程中如果④出现错误信号：，调节⑥滚轮，零点在5%左右，量程在90%左右，然后按③继续自动初始化。
第五步结束后④中出现FINISH，说明自动调节结束，按①一下，系统退出自动调节。
菜单设定完毕按①键5秒以上退出菜单，等待若干秒后，④中显示为MUV手动，此时再按①键一下转为AUT自动，至此调节完毕。
5秒之后显示改变（P32.9）
用增加键2和减少键3趋动执行机构到你规定的两个终端位置的第一个位置然后下按方式键1用这种方法当前位置被终点位置1取代并将切换到下一步
现在用增加键2和减少键3驱动执行机构到你希望规定的第二终点位置然后下按方式键1当前位置将被终点位置2取代

定位器原理及故障处理
在生产过程中,控制系统对阀门提出各种各样得特殊 要求,因此,调节阀必须配用各种附属装置(简称附件)来 满足生产过程得需要。例如: 为了改善调节阀得静态特性(线性度)与动态特性(响 应) ,要配用阀门定位器。 为了转换电、气信号,要配用电/气转换器。 为了使工作动力气源保持干净与保持一定得压力,要配 用空气过滤减压器。 当气源中断时,为了使调节阀仍能保持一定压力信号, 需要使用气动保位阀实现对调节阀行程得自锁。
片、恒节流孔、阀杆、钢球、簧片、喷嘴挡板。密封橡
皮垫片、盖板等组成得
1
2
56
B
1一膜片 2一阀杆 3一恒节流孔 4一钢球 5一簧片 6一上盘 7一壳体
D
A
通大气 输出
气源
至喷咀挡板
3 7 4
气动阀门定位器
迁移弹簧
P信号压力
反馈弹簧 调零弹簧
气源 输出
气路切换开关
►切换气路组件用于定位器发生故障时,将输入 信号直接切换到气动薄膜执行机构得膜头气 室,使控制阀仍可运行。切换气路组件由切换 开关与外部气路板组成,切换开关分平板式、 锥体式两种,外部气路板用于气路连接,并提供 三个压力表,分别显示定位器得输人信号、输 出信号与气源压力。
PB
PB`
a
Pa
b
Pb
0
δa
δb
δ
从特性曲线可以瞧出,曲线不够陡;也不直,即喷嘴挡板机构得灵
敏度与线性均不好。在喷嘴挡板得加工精度不高,挡板与喷嘴得
轴线不垂直时,特性曲线a以上这段性能不好,常常只用中间a～b
段。在此段,挡板位移与PB得变化比较符合线性规律,并且斜率也
较陡。在此段内各点均有较大及较稳定得放大倍数,机构工作既

西门子智能电气阀门定位器调试及常见故障分析摘要：本文章还将重点对我国西门子自动调节阀系统以及引进德国的西门子公司生产的西门子SIPART PS二型智能电子阀门定位仪等系统设备的主要工作基本原理、调试和装配的方法过程、常见的故障和检测的分析处理方法过程以及一些常用的数据处理技术方法过程等内容进行了比较系统详细全面的技术介绍和分析。

关键词:调节阀；定位器；调试；故障分析；处理前言西门子智能电气阀门定位器被广泛用于石油化工企业，其是人机交互操作的典型定位器，操作人员可以根据LCD显示的具体情况进行实际操作，凭借能耗小、结构简单、操作方便深受各大企业的喜爱。

基于此，本文就工程实际，对该定位器在实际应用过程中的一系列常见问题进行分析，以期能够有效解决问题。

一、西门子智能阀门定位器的特点SIPARTPS2智能定位器的特点采用了新型的传导性塑料、压电阀等控制部件，实现了高精度的定位，并通过采用微处理技术，使定位器的调整和应用范围得到了极大地提高。

它的主要特征是：(1)易于安装，能实现自动调节。

其组态简单、灵活，可以很容易地设置阀门的正反动作、流量特性、行程限制和分段运行。

(2)定位装置的空气消耗很少，常规定位装置的喷嘴和挡板系统都是持续的消耗气体，而智能定位装置的喷嘴、挡板系统取代了传统的喷嘴和挡板系统，并且五级脉冲压电阀的控制方法可以快速、准确地定位阀门，智能定位装置只在输出压力降低时才会排出，所以大多数时候都是无消耗的，它的耗气量为20升/小时，与常规的定位装置相比，几乎可以忽略不计。

(3)具有智能通信或方便的现场显示，使维护人员能够及时地检查和维护定位器的运行状况。

(4) 因为智能定位仪采用的是位置信号反馈的器件即为电势计,所以其阀位信号全部采用了电子信号来传递,从而就能够实现在一个CPU范围内自动就地自动调节各种阀门开关的性能。

所以,在外部还安装了冲程位置检测的设备,将阀位器的反馈器组件自身和定位器组件的自身进行分别的安装。

西门子智能定位器的安装与调试
主要内容
一、西门子智能定位器的简介 二、西门子智能定位器的安装 三、西门子智能定位器的调试 四、西门子智能定位器的调试时常见故障
一、西门子智能定位器的简介
SIPART PS2 系列智能电气阀门定位器（如图1）用于气动直行程或角行程执行机 构的控制。智能电气阀门定位器驱动执行机构使阀门到达与给定值相对应的位置。附 加功能输入可用于锁定阀位或驱动阀门达到安全的位置。为此，在基型产品中都有一 个用于这个目的的二进制输入接口。
SIPART PS2 系列智能电气阀门定位器与常规产品相比，有许多独特而实用的优 点，例如： 直行程和角行程执行机构采用同一类型的阀门定位器； 三个按键和双行LCD 显示可实现简捷的操作和编程； 具有零位和行程范围自动调整的功能； 手动操作时无需另外的设备； 具有可选的或可编程的输出特性； 具有自诊断功能； 耗气量极小； 设定值和控制变量极限值可进行选择； 可编程设置阀门“紧密关闭”功能；
初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。 注： 初始化过程依据执行机构，可持续 15 分钟。 有下列显示时，初始化完成。
在你短促下压方式键 后，出现显示：
通过下按方式键 超过 5 秒，退出组态方式。约5 秒后，软件版本显示，在你松开 方式键时，处于手动方式。 你可在任何时候用自动或手动方式开始初始化。

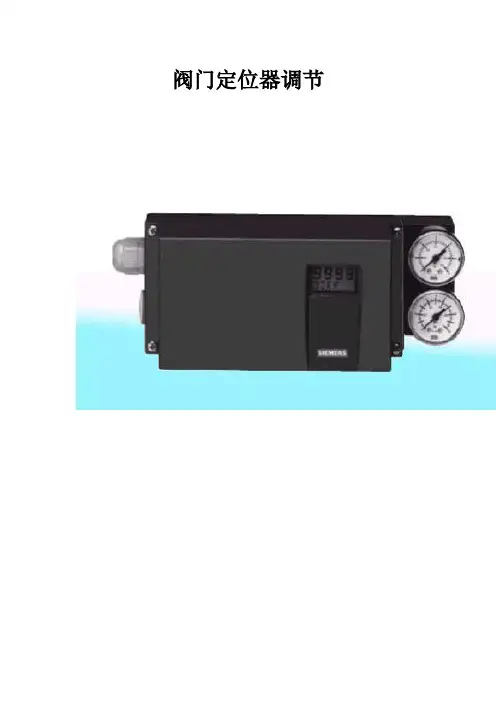

图.1 SIPART PS2 或SIPART PS2 PA 智能电气阀门定位器
1、原理结构
二、西门子智能定位器的安装
图.2 SIPART PS2 EEx d (PA)型 在直行程执行机构上安装
图.19 SIPART PS2 EEx d (PA) 型在角行程执行机构上安装
一、西门子智能定位器的调试

阀门定位器工作原理：阀门定位器是控制阀的主要附件.它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移倍与控制器输出信号之间的一一对应关系。

因此，阀门定位器组成以阀杆位移为测量信号，以控制器输出为设定信号的反馈控制系统。

该控制系统的操纵变量是阀门定位器去执行机构的输出信号。

阀门定位器的作用主要有：1.改善调节阀的静态特性，提高阀门位置的线性度。

2.改善调节阀的动态特性，减少调节信号的传递滞后。

3.改变调节阀的流量特性。

4.改变调节阀对信号压力的响应范围实现分程控制。

5.使阀门动作反向。

西门子定位器基本设置步骤准备工作：1、将定位器、执行器及其它气路元件用气源管连好，并给上气源。

2、将定位器的信号线和反馈线连接完毕。

3、现在定位器处于手动模式，在定位器显示窗口上方显示的为电位计的电压百分数，例如：“P 12.3”，窗口的下方闪烁显示“NOINIT”即“未初始化”。

4、用定位器显示窗口下方的‘+’和‘-’两个按键，使执行机构运动，看整个机构能否自由走满行程。

5、让执行器运动到行程的中间位置（直行程的反馈杆处于水平位置），就可以进行初始化了。

注：当你按住其中一个键的同时再按另一个键可以加快执行机构的动作。

参数设置：1、按功能键（小手形）5秒后就可以进行参数设置。

2、SIEMENS定位器共有36组参数，可以根据现场的实际情况进行设置。

用‘+’和‘-’键可以在一组参数中进行选择，选择完后可以按一下功能键进入第二组参数的设置，若上一个参数设置有误，可以按功能键同时按‘-’键，回到上一个参数再进行设置。

3、在这些参数中有几个是经常用到的。

YFCT（执行器类型）：直行程选WAY，角行程选 TURN。

YAGL（额定反馈角度）：一般情况下，直行程设置成33、角行程90。

SDIR：给定方向上升RISE，给定方向下降FALLYDIR（操作变量方向显示）：上升RISE，下降FALL同时改变SDIR和YDIR这两组参数可改变执行器动作方向。

西门子阀门定位器故障分析解答
