GPON与ODN网络建设方案GPON技术－网络结构PON系统由OLT（光线路终端）、ONU（光用户单元）和ODN（光分配网）组成。
其网络组织结构如下图所示。
IF PON IF PONOLT1、承载各种业务的信号进行汇聚，按照一定的信号格式送入接入部分以便向终端用户传输;2、将来自终端用户的信号按照业务类型分别送入各业务网中。
ONU1、负责与OLT之间的信息互通;2、提供用户接入（通过内置或外挂用户网络接口设备的方式）。
ODN1、为OLT与ONU之间提供光传输手段。
2、ODN可以组成星型、树型、总线型和环型拓扑等结构。
GPON 技术－ODN无源光分配网络（ODN）的作用是将光线路终端（OLT）和光网络单元（ONU）连接起来，提供传输手段。
主要包含的无源器件有：光分路器、光纤光缆、光纤连接器以及光纤配线架、光缆交接箱等其他配套器件ONU 1ONU nOLTODNS/RR/SR/SO rd O rd O ld O ruO ruO luODN 网络结构参考模型图光学接口定义如下：Oru ，Ord ：位于ONU 和ODN 之间的参照点R/S 上的光学接口，分别用于上行方向和下行方向；Olu ，Old ：位于OLT 和ONU 之间的参照点S/R 上的光学接口，分别用于上行方向和下行方向。
GPON技术－ODN－光分路器¾光分路器的规格可表示为：N×M，N-表示输入光纤路数；M-表示输出光纤路数；在FTTH系统中，N可为1/2，M可为2/4/8/16/32/64/128¾常用的光分路器根据制作工艺可分为熔融拉锥式光纤分路器（FBT Splitter）和平面光波导分路器（PLC Splitter）两种型号。
FBT 光分路器 熔融拉锥技术是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，并实时监控分光比的变化，分光比达到要求后结束熔融拉伸，其中一端保留一根或2根光纤作为输入端，另一端则作多路输出端。
C ommun icatio ns World Weekly承载传送1588v2功能和频率同步功能，实现时间同步不受空间、地理位置限制，排除对G PS 的依赖，有效提升网络安全性，降低维护成本。
目前OTN 设备通过带内开销或带外OS C 实现1588v 2传递功能，通过同步以太方式实现频率同步。
OTN 干线层的两大功能在承载网方面，智能管道的概念也是由来已久，引入PTN 、OTN 和ASON 的目标就是要改变以往刚性管道传输的旧理念，推动分组化、业务等级划分、带宽高利用率等。
随着新技术在OTN 组网架构中不断引入，OTN 在传送网各个层面体现出智能化的趋势，在引入控制平面实现自动发现、保护恢复等智能功能之外，还在与数据设备联合组网方面实现传输管道智能化，识别业务，为不同的业务提供差异化服务。
在干线层面应用OTN ，可实现分流IP 直通业务，有效支持云计算等功效。
分流IP 直通业务通过对IP 骨干网络流量进行分析，发现在经过P 路由器的流量中大约有50％以上属于“直通”中转流量，加重了P 路由器的负担，占用了昂贵的路由器线卡，造成了网络成本和设备功耗的快速增长，网络流量的整体处理效率较低。
通过O TN 设备对直通业务流进行旁路，降低P 路由器的处理压力，减少对路由器堆簇的需求，可使整个网络的CAPEX 大量节省。
另外OTN 设备提供的灵活保护恢复机制可以有效解决IP 网络电路故障问题，减少全部依赖路由器保护场景下的链路冗余要求，提高链路利用率，提高网络生存性同时降低了I 网络的建设成本。
如图所示在I OTN 架构中，OTN 节点识别来自路由器的业务走向，实现核心路由器之间的大量直通业务在传输层穿通处理，节约核心P 路由器（PoP B ）的接口数量，降低对其容量的要求，提升业务转发效率，原先Po P B 需要对超过9G 的流量进行处理，现在可以减少为处理6G 。
结合控制平面UNI 接口的O DUfle x 技术，再应用G.HAO 协议，实现IP 路由器和OTN 交叉设备的带宽灵活适配和动态调整。

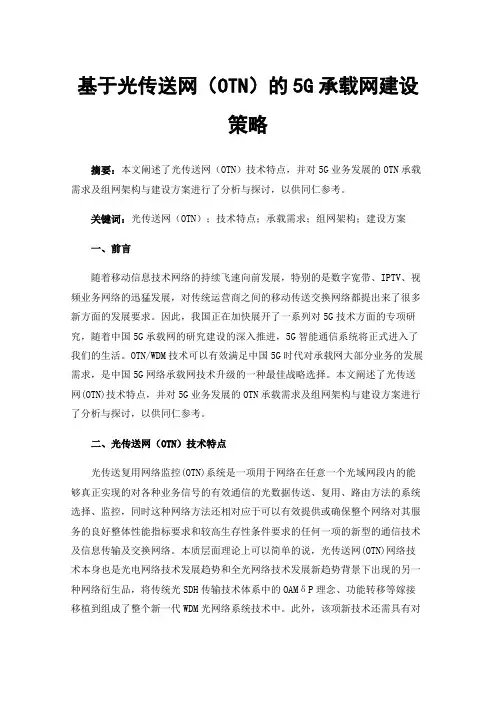

基于光传送网（OTN）的5G承载网建设策略摘要：本文阐述了光传送网（OTN）技术特点，并对5G业务发展的OTN承载需求及组网架构与建设方案进行了分析与探讨，以供同仁参考。
关键词：光传送网（OTN）；技术特点；承载需求；组网架构；建设方案一、前言随着移动信息技术网络的持续飞速向前发展，特别的是数字宽带、IPTV、视频业务网络的迅猛发展，对传统运营商之间的移动传送交换网络都提出来了很多新方面的发展要求。
因此，我国正在加快展开了一系列对5G技术方面的专项研究，随着中国5G承载网的研究建设的深入推进，5G智能通信系统将正式进入了我们的生活。
OTN/WDM技术可以有效满足中国5G时代对承载网大部分业务的发展需求，是中国5G网络承载网技术升级的一种最佳战略选择。
本文阐述了光传送网(OTN)技术特点，并对5G业务发展的OTN承载需求及组网架构与建设方案进行了分析与探讨，以供同仁参考。
二、光传送网（OTN）技术特点光传送复用网络监控(OTN)系统是一项用于网络在任意一个光域网段内的能够真正实现的对各种业务信号的有效通信的光数据传送、复用、路由方法的系统选择、监控，同时这种网络方法还相对应于可以有效提供或确保整个网络对其服务的良好整体性能指标要求和较高生存性条件要求的任何一项的新型的通信技术及信息传输及交换网络。
本质层面理论上可以简单的说，光传送网(OTN)网络技术本身也是光电网络技术发展趋势和全光网络技术发展新趋势背景下出现的另一种网络衍生品，将传统光SDH传输技术体系中的OAMδP理念、功能转移等嫁接移植到组成了整个新一代WDM光网络系统技术中。
此外，该项新技术还需具有对支持多层嵌套的串联连接监视系统(TCM)的功能扩展以及对前后多向纠错系统(FEC)功能的扩展支持等的能力。
三、5G业务发展的OTN承载需求发展5G业务，采用光纤OTN传输接口将能够满足直接用于对1006个比特及比特以上较高速率信号网络进行的快速及中继到的长距离信号网络传送，运用离散多载波、脉冲幅度调制技术等各种新兴网络技术手段来迅速获得另一种具有相对于较高速率的提高传输网络效率能力的光接口，降低现有通信传输网络信号的传输效率和通信功耗，使现有光纤传输通信接口设备成本降低可以得到充分和有效地控制。

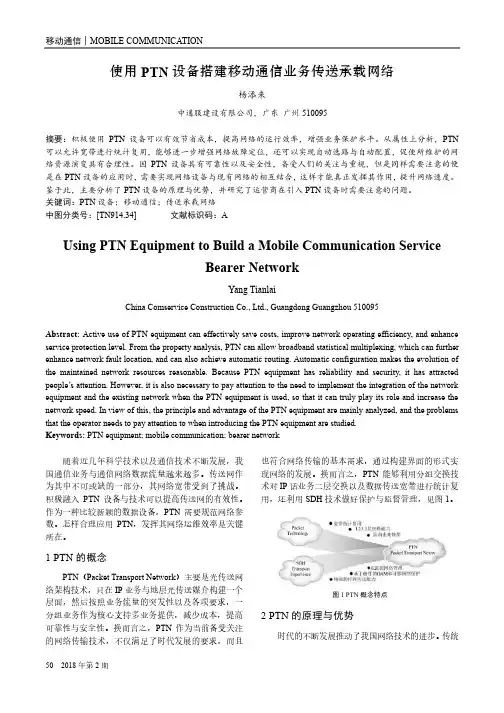

移动通信│MOBILE COMMUNICATION50 2018年第2期使用PTN设备搭建移动通信业务传送承载网络杨添来中通服建设有限公司，广东广州510095摘要：积极使用PTN设备可以有效节省成本，提高网络的运行效率，增强业务保护水平。
从属性上分析，PTN 可以允许宽带进行统计复用，能够进一步增强网络故障定位，还可以实现自动选路与自动配置，促使所维护的网络资源演变具有合理性。
因PTN设备具有可靠性以及安全性，备受人们的关注与重视，但是同样需要注意的便是在PTN设备的应用时，需要实现网络设备与现有网络的相互结合，这样才能真正发挥其作用，提升网络速度。
鉴于此，主要分析了PTN设备的原理与优势，并研究了运营商在引入PTN设备时需要注意的问题。
关键词：PTN设备；移动通信；传送承载网络中图分类号：[TN914.34]文献标识码：AUsing PTN Equipment to Build a Mobile Communication ServiceBearer NetworkYang TianlaiChina Comservice Construction Co., Ltd., Guangdong Guangzhou 510095Abstract: Active use of PTN equipment can effectively save costs, improve network operating efficiency, and enhance service protection level. From the property analysis, PTN can allow broadband statistical multiplexing, which can further enhance network fault location, and can also achieve automatic routing. Automatic configuration makes the evolution of the maintained network resources reasonable. Because PTN equipment has reliability and security, it has attracted people’s attention. However, it is also necessary to pay attention to the need to implement the integration of the network equipment and the existing network when the PTN equipment is used, so that it can truly play its role and increase the network speed. In view of this, the principle and advantage of the PTN equipment are mainly analyzed, and the problems that the operator needs to pay attention to when introducing the PTN equipment are studied.Keywords: PTN equipment; mobile communication; bearer network随着近几年科学技术以及通信技术不断发展，我国通信业务与通信网络数据流量越来越多。

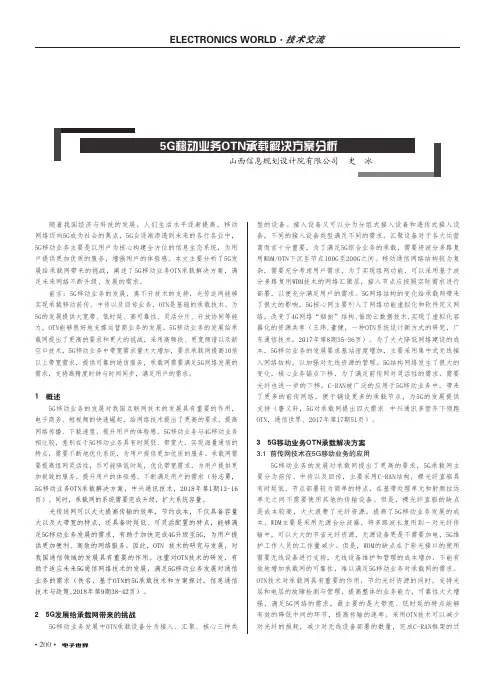

• 200•随着我国经济与科技的发展，人们生活水平逐渐提高，移动网络迈向5G成为社会的焦点，5G会逐渐渗透到未来的各行各业中， 5G移动业务主要是以用户为核心构建全方位的信息生态系统，为用户提供更加优质的服务，增强用户的体验感。
本文主要分析了5G发展给承载网带来的挑战，阐述了5G移动业务OTN承载解决方案，满足未来网络不断升级、发展的需求。
前言：5G移动业务的发展，离不开技术的支持，光传送网能够实现承载移动前传、中传以及回传业务，OTN是基础的承载技术，为5G的发展提供大宽带、低时延、高可靠性、灵活分片、开放协同等能力，OTN能够很好地支撑运营商业务的发展。
5G移动业务的发展给承载网提出了更高的要求和更大的挑战，采用高频段、更宽频谱以及新空口技术，5G移动业务中带宽需求量大大增加，要求承载网提高10倍以上带宽需求，提供可靠的通信服务，承载网需要满足5G网络发展的需求，支持高精度时钟与时间同步，满足用户的需求。
1 概述5G移动业务的发展对我国互联网技术的发展具有重要的作用，电子商务、短视频的快速崛起，给网络技术提出了更高的要求，提高网络传播、下载速度，提升用户的体验感。
5G移动业务与4G移动业务相比较，差别在于5G移动业务具有时延低、带宽大，实现海量通信的特点，需要不断地优化系统，为用户提供更加优质的服务。
承载网需要提高组网灵活性，尽可能降低时延，优化带宽需求，为用户提供更加极致的服务，提升用户的体验感，不断满足用户的需求（孙志勇，5G移动业务OTN承载解决方案，中兴通讯技术，2018年第1期13-16页）。
同时，承载网的系统需要完成升级，扩大系统容量。
光传送网可以大大提高传输的效率，节约成本，不仅具备容量大以及大带宽的特点，还具备时延低、可灵活配置的特点，能够满足5G移动业务发展的需求，有助于加快完成4G升级至5G，为用户提供更加便利、高效的网络服务。
因此，OTN 技术的研究与发展，对我国通信领域的发展具有重要的作用。

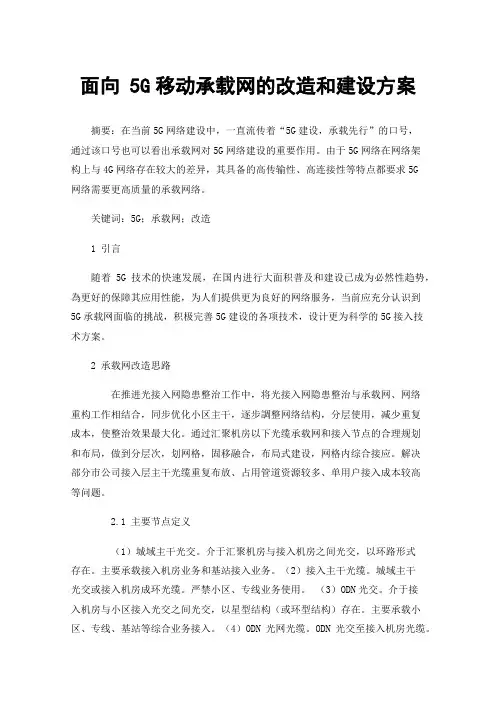

面向 5G移动承载网的改造和建设方案摘要：在当前5G网络建设中，一直流传着“5G建设，承载先行”的口号，通过该口号也可以看出承载网对5G网络建设的重要作用。
由于5G网络在网络架构上与4G网络存在较大的差异，其具备的高传输性、高连接性等特点都要求5G网络需要更高质量的承载网络。
关键词：5G；承载网；改造1 引言随着5G技术的快速发展，在国内进行大面积普及和建设已成为必然性趋势，為更好的保障其应用性能，为人们提供更为良好的网络服务，当前应充分认识到5G承载网面临的挑战，积极完善5G建设的各项技术，设计更为科学的5G接入技术方案。
2 承载网改造思路在推进光接入网隐患整治工作中，将光接入网隐患整治与承载网、网络重构工作相结合，同步优化小区主干，逐步調整网络结构，分层使用，减少重复成本，使整治效果最大化。
通过汇聚机房以下光缆承载网和接入节点的合理规划和布局，做到分层次，划网格，固移融合，布局式建设，网格内综合接应。
解决部分市公司接入层主干光缆重复布放、占用管道资源较多、单用户接入成本较高等问题。
2.1 主要节点定义（1）城域主干光交。
介于汇聚机房与接入机房之间光交，以环路形式存在。
主要承载接入机房业务和基站接入业务。
（2）接入主干光缆。
城域主干光交或接入机房成环光缆。
严禁小区、专线业务使用。
（3）ODN光交。
介于接入机房与小区接入光交之间光交，以星型结构（或环型结构）存在。
主要承载小区、专线、基站等综合业务接入。
（4）ODN光网光缆。
ODN光交至接入机房光缆。
（5）小区接入光交。
ODN光交和业务区之间光交，主要接应小区业务。
（6）综合业务接入光缆小区、专线、基站业务上联光缆。
2.2 汇聚机房以下光缆承载网总体结构层次分明的光缆承载网组网结构主要分为三层，如下：（1）第一层：接入主干光缆环。
接入机房通过成环接入汇聚机房。
（2）第二层：ODN光网接入层。
ODN光交呈星型（或环型结构）接入接入机房。
（3）第三层：综合业务接入层。

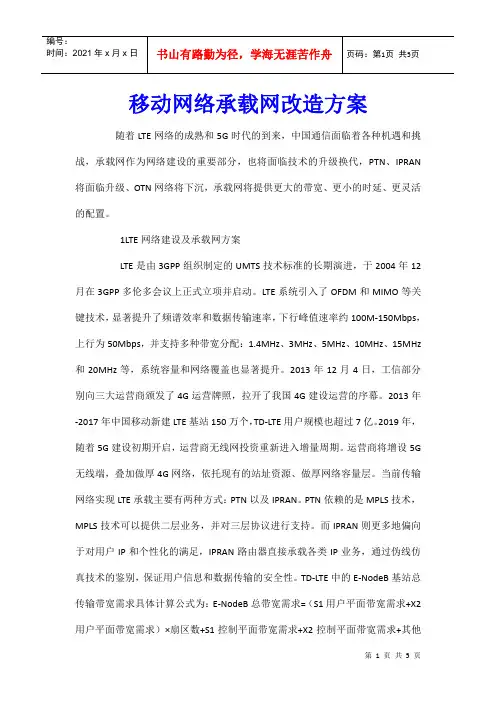

移动网络承载网改造方案随着LTE网络的成熟和5G时代的到来，中国通信面临着各种机遇和挑战，承载网作为网络建设的重要部分，也将面临技术的升级换代，PTN、IPRAN 将面临升级、OTN网络将下沉，承载网将提供更大的带宽、更小的时延、更灵活的配置。
1LTE网络建设及承载网方案LTE是由3GPP组织制定的UMTS技术标准的长期演进，于2004年12月在3GPP多伦多会议上正式立项并启动。
LTE系统引入了OFDM和MIMO等关键技术，显著提升了频谱效率和数据传输速率，下行峰值速率约100M-150Mbps，上行为50Mbps，并支持多种带宽分配：1.4MHz、3MHz、5MHz、10MHz、15MHz 和20MHz等，系统容量和网络覆盖也显著提升。
2013年12月4日，工信部分别向三大运营商颁发了4G运营牌照，拉开了我国4G建设运营的序幕。
2013年-2017年中国移动新建LTE基站150万个，TD-LTE用户规模也超过7亿。
2019年，随着5G建设初期开启，运营商无线网投资重新进入增量周期。
运营商将增设5G 无线端，叠加做厚4G网络，依托现有的站址资源、做厚网络容量层。
当前传输网络实现LTE承载主要有两种方式：PTN以及IPRAN。
PTN依赖的是MPLS技术，MPLS技术可以提供二层业务，并对三层协议进行支持。
而IPRAN则更多地偏向于对用户IP和个性化的满足，IPRAN路由器直接承载各类IP业务，通过伪线仿真技术的鉴别，保证用户信息和数据传输的安全性。
TD-LTE中的E-NodeB基站总传输带宽需求具体计算公式为：E-NodeB总带宽需求=（S1用户平面带宽需求+X2用户平面带宽需求）×扇区数+S1控制平面带宽需求+X2控制平面带宽需求+其他开销带宽。
如表1所示计算的是一个TD-LTE基站的峰值传输带宽需求，实际规划中一般计算基站的保证带宽需求。
保证带宽的计算有采用多种方式，可根据平均值和峰值配比进行计算。
