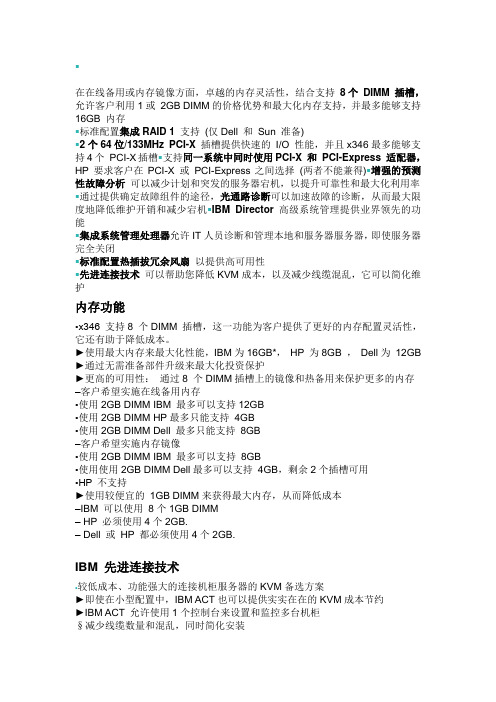

▪在在线备用或内存镜像方面，卓越的内存灵活性，结合支持8个DIMM 插槽，允许客户利用1或2GB DIMM的价格优势和最大化内存支持，并最多能够支持16GB 内存▪标准配置集成RAID 1支持(仅Dell 和Sun 准备)▪2个64位/133MHz PCI-X插槽提供快速的I/O 性能，并且x346最多能够支持4个PCI-X插槽▪支持同一系统中同时使用PCI-X 和PCI-Express 适配器，HP 要求客户在PCI-X 或PCI-Express之间选择(两者不能兼得)▪增强的预测性故障分析可以减少计划和突发的服务器宕机，以提升可靠性和最大化利用率▪通过提供确定故障组件的途径，光通路诊断可以加速故障的诊断，从而最大限度地降低维护开销和减少宕机▪IBM Director高级系统管理提供业界领先的功能▪集成系统管理处理器允许IT人员诊断和管理本地和服务器服务器，即使服务器完全关闭▪标准配置热插拔冗余风扇以提供高可用性▪先进连接技术可以帮助您降低KVM成本，以及减少线缆混乱，它可以简化维护内存功能•x346 支持8 个DIMM 插槽，这一功能为客户提供了更好的内存配置灵活性，它还有助于降低成本。
►使用最大内存来最大化性能，IBM为16GB*，HP 为8GB ，Dell为12GB ►通过无需准备部件升级来最大化投资保护►更高的可用性：通过8 个DIMM插槽上的镜像和热备用来保护更多的内存–客户希望实施在线备用内存•使用2GB DIMM IBM 最多可以支持12GB•使用2GB DIMM HP最多只能支持4GB•使用2GB DIMM Dell 最多只能支持8GB–客户希望实施内存镜像•使用2GB DIMM IBM 最多可以支持8GB•使用使用2GB DIMM Dell最多可以支持4GB，剩余2个插槽可用•HP 不支持►使用较便宜的1GB DIMM来获得最大内存，从而降低成本–IBM 可以使用8个1GB DIMM– HP 必须使用4个2GB.– Dell 或HP 都必须使用4个2GB.IBM 先进连接技术▪较低成本、功能强大的连接机柜服务器的KVM备选方案►即使在小型配置中，IBM ACT也可以提供实实在在的KVM成本节约►IBM ACT 允许使用1个控制台来设置和监控多台机柜§减少线缆数量和混乱，同时简化安装►“菊花链” 与C2T类似= 需要较少的线缆来连接每台服务器►庞大、笨重的KVM 线缆被小巧、灵活的CAT5 线缆所代替►允许客户定制生产他们独特的部署需要的线缆长度§服务器管理的标准构件方法，卓越的传统系统兼容性►使用可以支持高可扩展性的组件► CAT5 转换选件s 可以馈入到：–用于本地管理(LCM)的便宜的CAT5 控制台交换机–面向大型配置或远程管理的远程控制台管理(RCM)►与传统产品的向后兼容►投资保护，设计提供无限的可扩展性§LCM & RCM 采用直观的屏幕显示，它使设置和管理更简单►无论您使用那种产品组件，提供直观的屏幕显示减少笨重的KVM 线缆- 基于新型CAT5的IBM 先进连接技术(ACT) 将允许客户“链接”服务器–与我们使用C2T极其类似..§KVM 转换选件(KCO):►它插入到大多数服务器背部，将KVM信号转换成CAT5信号►链接服务器，而不是直接连接到管理局►单条链路中最多可以连接16 台服务器，每CAT5 控制台交换机支持4条链路(通过一台交换机连接64台服务器)►还提供C2T 转换选件(CCO)§通过以下方面进行管理：►本地控制台管理器–(支持64台服务器)►远程控制台管理器–(最多支持256台服务器)§这些小型的“转换工具(dongles)” 可以安装到线缆管理工具中，或附加到服务器两侧。

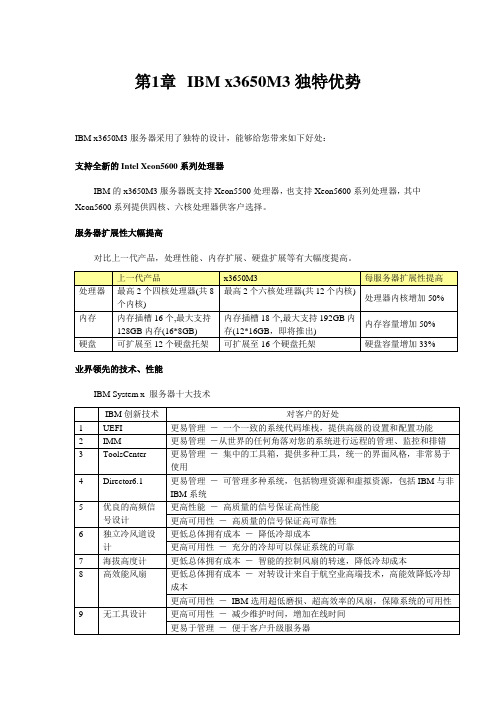

第1章IBM x3650M3独特优势IBM x3650M3服务器采用了独特的设计，能够给您带来如下好处：支持全新的Intel Xeon5600系列处理器IBM的x3650M3服务器既支持Xeon5500处理器，也支持Xeon5600系列处理器，其中Xeon5600系列提供四核、六核处理器供客户选择。
服务器扩展性大幅提高对比上一代产品，处理性能、内存扩展、硬盘扩展等有大幅度提高。
业界领先的技术、性能IBM System x 服务器十大技术基准测试性能以下是x3650M3的测试性能。
第2章资质业绩证明材料2.1IBM市场占有率IBM X86服务器市场占有率一直领先，在中国区及大中华区取得了骄人业绩。
下面列出一些IDC的占有率报告：2.2IBM 获奖IBM的x3650系列高端服务器不仅取得了骄人的业绩，同时也得到了市场和客户的认可。
下面列出一些x3650服务器取得的奖项，用于说明。
2010年度政府采购可靠性和安全性推荐产品：2009年中国IT用户选择奖2009年年度卓越产品奖2009年度最具影响力机架x86服务器：IBM x3650M2IBM x3650M3 主要技术细节：要点∙利用更高的性能功耗比来提高成本效益∙利用灵活的设计来简化管理和服务∙利用弹性架构和虚拟化环境来管理风险产品特性∙优化的性能功耗比，利用最新处理器的速度以及更大内存容量∙创新的节能智能型2U 设计有助于降低运营成本∙借助可轻松部署、集成、维护和管理的高度可扩展、灵活设计改善服务∙利用弹性架构和虚拟化环境简化风险管理第3章IBM x3850X5独特优势目前，x86平台服务器严重同质化，几乎大的IT硬件厂商都有x86 PC服务器。
x86服务器具有很多优点：易于获取、支持广泛的应用、利用现成的管理技能等。
但是在分布式计算环境中，85%的计算容量闲置未用（基于IBM预测）；现在，电力和冷却成本是12年前的8倍；管理成本占到IT预算的70%（Clabby Analytics, The Data Center ‘Implosion Explosion’…and the Need to Move to a New Enterprise Data Center Model, 2008年2月）。

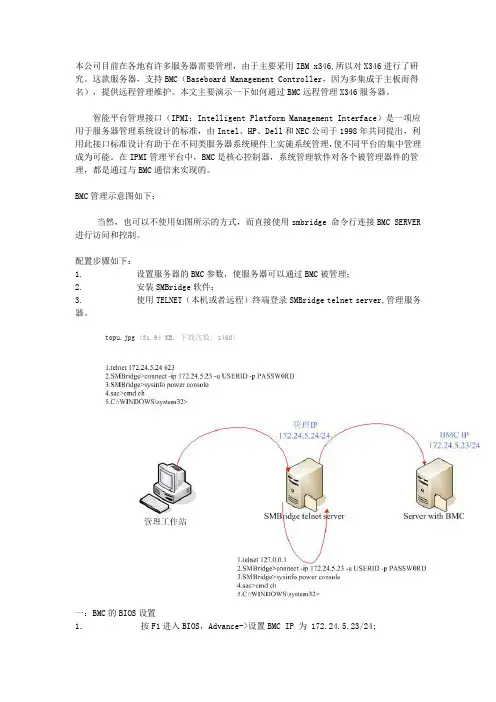

本公司目前在各地有许多服务器需要管理，由于主要采用IBM x346,所以对X346进行了研究。
这款服务器，支持BMC（Baseboard Management Controller，因为多集成于主板而得名），提供远程管理维护。
本文主要演示一下如何通过BMC远程管理X346服务器。
智能平台管理接口（IPMI：Intelligent Platform Management Interface）是一项应用于服务器管理系统设计的标准，由Intel、HP、Dell和NEC公司于1998年共同提出，利用此接口标准设计有助于在不同类服务器系统硬件上实施系统管理，使不同平台的集中管理成为可能。
在IPMI管理平台中，BMC是核心控制器，系统管理软件对各个被管理器件的管理，都是通过与BMC通信来实现的。
BMC管理示意图如下：当然，也可以不使用如图所示的方式，而直接使用smbridge 命令行连接BMC SERVER 进行访问和控制。
配置步骤如下：1. 设置服务器的BMC参数，使服务器可以通过BMC被管理；2. 安装SMBridge软件；3. 使用TELNET（本机或者远程）终端登录SMBridge telnet server,管理服务器。
topu.jpg(31.94 KB, 下载次数: 1460)一：BMC的BIOS设置1．按F1进入BIOS，Advance->设置BMC IP 为 172.24.5.23/24;2．如果还需要使用SOL（Serial over LAN ）（提供远程控制台）功能，则需要设置如下：Advanced Options，Baseboard Management Controller (BMC) Settings，作如下设定：– System-BMC Serial Port Sharing 设为Enabled–BMC Serial Port Access Mode 设为 Dedicated Devices and I/O Ports，作如下设定：–将Serial Port A 设为 Auto-configure。

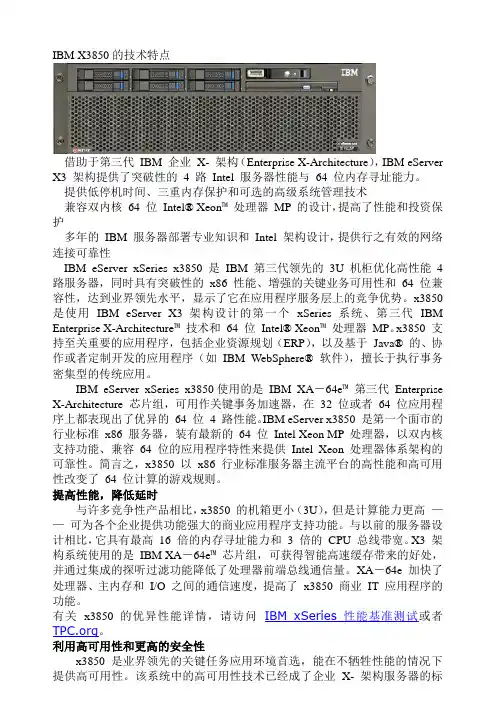

IBM X3850的技术特点借助于第三代IBM 企业X- 架构（Enterprise X-Architecture），IBM eServer X3 架构提供了突破性的4 路Intel 服务器性能与64 位内存寻址能力。
提供低停机时间、三重内存保护和可选的高级系统管理技术兼容双内核64 位Intel® Xeon™处理器MP 的设计，提高了性能和投资保护多年的IBM 服务器部署专业知识和Intel 架构设计，提供行之有效的网络连接可靠性IBM eServer xSeries x3850 是IBM 第三代领先的3U 机柜优化高性能4 路服务器，同时具有突破性的x86 性能、增强的关键业务可用性和64 位兼容性，达到业界领先水平，显示了它在应用程序服务层上的竞争优势。
x3850 是使用IBM eServer X3 架构设计的第一个xSeries 系统、第三代IBM Enterprise X-Architecture™技术和64 位Intel® Xeon™处理器MP。
x3850 支持至关重要的应用程序，包括企业资源规划（ERP），以及基于Java® 的、协作或者定制开发的应用程序（如IBM WebSphere® 软件），擅长于执行事务密集型的传统应用。
IBM eServer xSeries x3850使用的是IBM XA－64e™第三代Enterprise X-Architecture 芯片组，可用作关键事务加速器，在32 位或者64 位应用程序上都表现出了优异的64 位4 路性能。
IBM eServer x3850 是第一个面市的行业标准x86 服务器，装有最新的64 位Intel Xeon MP 处理器，以双内核支持功能、兼容64 位的应用程序特性来提供Intel Xeon 处理器体系架构的可靠性。
简言之，x3850 以x86 行业标准服务器主流平台的高性能和高可用性改变了64 位计算的游戏规则。

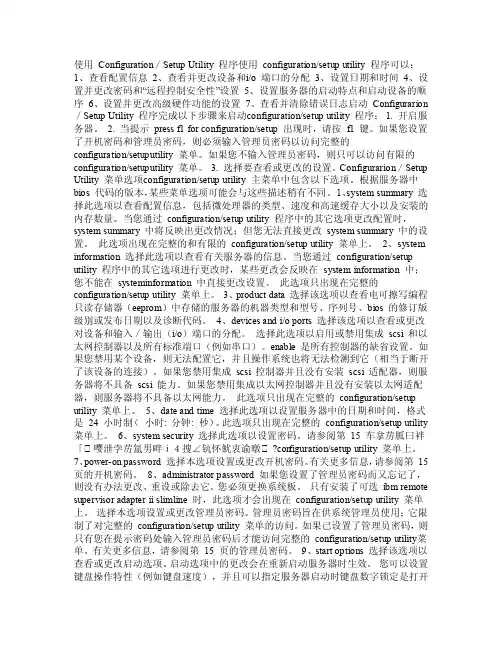

使用Configuration／Setup Utility 程序使用configuration/setup utility 程序可以：1、查看配置信息2、查看并更改设备和i/o 端口的分配3、设置日期和时间4、设置并更改密码和“远程控制安全性”设置5、设置服务器的启动特点和启动设备的顺序6、设置并更改高级硬件功能的设置7、查看并清除错误日志启动Configurarion ／Setup Utility 程序完成以下步骤来启动configuration/setup utility 程序：1. 开启服务器。
2. 当提示press f1 for configuration/setup 出现时，请按f1 键。
如果您设置了开机密码和管理员密码，则必须输入管理员密码以访问完整的configuration/setuputility 菜单。
如果您不输入管理员密码，则只可以访问有限的configuration/setuputility 菜单。
3. 选择要查看或更改的设置。
Configurarion／Setup Utility 菜单选项configuration/setup utility 主菜单中包含以下选项。
根据服务器中bios 代码的版本，某些菜单选项可能会与这些描述稍有不同。
1、system summary 选择此选项以查看配置信息，包括微处理器的类型、速度和高速缓存大小以及安装的内存数量。
当您通过configuration/setup utility 程序中的其它选项更改配置时，system summary 中将反映出更改情况；但您无法直接更改system summary 中的设置。
此选项出现在完整的和有限的configuration/setup utility 菜单上。
2、system information 选择此选项以查看有关服务器的信息。
当您通过configuration/setup utility 程序中的其它选项进行更改时，某些更改会反映在system information 中；您不能在systeminformation 中直接更改设置。
IBM x226■64 位 Intel Xeon 处理器具备卓越的 32 位性能并支持 Intel 的64位内存扩展技术（Intel EM64T），能实现灵活的应用程序性能■全新的可用性功能降低了计算成本■对 ASF 2.0 和可选远程管理适配器 II 的支持增强了管理功能■满足需求增长的可扩展设计产品特性■IBM eserver xSeries 226 价格经济，可用性高，适用于中小型企业。
通过 Intel EM64T 对 64 位扩展能力的支持以及最高可达 16GB1 DDR2 内存的特性提供了出色的性能，并且有助于保护客户的投资，满足客户未来的增长需求。
■PCI-Express 具有高速 I/O 增强功能，支持 64 位应用程序，满足您现在或将来的实现需求。
■凭借高可用性延长运行时间■全新的集成 IBM ServeRAID-7e（RAID-0 和 RAID-1）作为一个标准功能为 x226 增加了灵活性。
此外，对全新易插拔 Serial ATA 型号的支持提供了经济的存储器，使您无需打开服务器就能方便地进行管理。
性能指标x226 一览表外形特征／高度 塔式，可转换为 4U 机架式处理器（最高配置） Intel Xeon 处理器，速度最高为 3.4 GHz/800 MHz（前端总线速度），支持 Intel 的64位内存扩展技术处理器数量（标配／最多） 1/2缓存（最大） 最大为 2MB 二级缓存内存2（最大） 512MB/16GB1 PC2 - 3200 DDR2扩展槽 总共 6 个，其中 3 个 PCI-X，2 个 PCI，1 个 PCI-Express磁盘托架（总数／热插拔） 9/6，最多 6 个热插拔 SCSI，4 个易插拔 SATA（带有适配器）最大内置式存储量2，3 1.8TB 热插拔 Ultra320，1TB SATA网络接口 集成的千兆以太网电源（标准／最多） 530W 或（2）514W 热插拔热插拔组件 电源和硬盘驱动器（仅限某些型号）RAID 支持 IBM ServeRAID - 7e（集成 RAID-0 或 RAID-1），可选 RAID-5系统管理 IBM Director、诊断 LED、可选的远程管理适配器 II、服务器自动重启、Alert Standard Format 2.0、ServerGuide 和可选的远程部署管理器支持的操作系统 Microsoft® Windows® Server 2003 SE/EE、Windows 2000Server/Advanced Server、Windows Small Business Server2003、Red Hat Linux® Advanced Server 2.1、Red Hat LinuxProfessional 7.2 和 7.3、SUSE LINUX Professional 8.0、Novell NetWare 和 OS/2有限保修 1 年或 3 年现场有限保修（因型号而异）外观尺寸 高度：440 毫米（18.4 英寸） 长度：643 毫米（25.3 英寸）宽度：217 毫米（6.5 英寸）重量 重量：20 公斤（44 磅）到25.8 公斤（57磅），视配置而定电气特性电源输入： v 要求正弦波输入（50 或60 Hz） v 自动选择输入电压和频率范围 v 输入电压下限： – 最小：100 V 交流电 – 最大：127 V 交流电 v 输入电压上限： – 最小：200V 交流电 – 最大：240 V 交流电 v 输入千伏安（kVA）近似值： – 最小：0.18 千伏安（所有型号） – 最大： - 0.86千伏安（非冗余电源型号） - 0.72 千伏安（冗余电源型号）运行环境温度 温度 0到914m(0到3000ft)以下，10.0℃到35.0℃ (50ºF到95ºF) 914到2133m(3000到7000ft)之间，10.0℃到32.0℃(50ºF到90ºF) 气温： – 服务器运行时：10° 到35°C（50°到95°F） 海拔高度：0 到2134 米（7000 英尺） – 服务器关闭时：-40° 到+60°C（-40° 到140°F） 最大海拔高度：2133 米（7000 英尺）相对湿度 （运行和存储）：8% 到80%。
IBM x346 + iSCSI+ DS300 双机热备（Cluster）解决方案一、准备工作：硬件：IBM X346 -8840-11C 两台, IBM iSCSI Adapter 73p3601 两块,IBM Total Storage DS300 1701-2RD 一台，6类直通线6条；软件：Windows 2000 Advanced Server ,IBM ServeRAID Manager 7.2 ；IBM ServerGuide 7.3 ,SANsufer Control iX二、系统拓朴说明：服务器x346A为集群节点A，x346B为集群节点B，DS300为共享储介质；分别在服务器x346A/B 安装iSCSI适配器，通过6类双绞线分别连接iSCSI适配器和DS300 控制器1的数据口ETH2/ETH3，作为阵列柜与服务器之间的数据传输；A/B服务器网卡1通过6类双绞直连，作为双机心跳线；A/B服务器网卡2通过6类双绞线连接交换机快速成以太网口；管理机安装ServeRAID Manager 7.2通过6类双绞线连接DS300 控制器1的数据口Eth0; 服务器安装1块硬盘，安装操作系统；阵列柜4块硬盘做RAID5 + HotSpare；三、配置思路1. 服务器上安装操作系统，添加iSCSI适配器IP ，mask ; target IP；iqn, alias ;2. 配置DS300，新建RAID，并添加 User (即iSCSI适配器iqn, alias )3. 配置服务器网卡IP地址，掩码；在x346A上建域，DNS；并将x346B加入新建的域，使其成为域成员；4. 在服务器x346A上添加集群服务；新建集群，并将x346B作为集群另一节点加入集群。
5. 集群上建立SQL组资源，在主节点上安装SQL虚拟服务器。
四、配置过程参考文档：NO1：故障转移群集的相关性有几种产品与Microsoft® SQL Server™ 2000 故障转移群集交互。
（售后服务）IBM机架式服务器评测蓝色基因IBMX3650机架式服务器评测IBM服务器以Systemi、P、X、Z四大系列服务器产品线为主，于x86市场中Systemx系列服务器则是最受用户关注的产品，Systemx服务器系列产品基于英特尔至强处理器及AMD皓龙处理器产品，面向单路、双路和多路产品等服务器，能够满足中小型企业用户的需求。
本次评测我们收到的服务器是IBMSystemx3650服务器，这是壹款基于英特尔45纳米至强处理器的2U服务器，于x86市场中是绝对主力机型，凭借良好的售后服务和软件支持得到了广大用户的认可。
IBMX3650服务器外观介绍：IBMX3650服务器外观作为壹款2U经典的双路服务器，IBMX3650延续了Systemx系列的经典外观设计，黑色的前面板给人壹种沉稳、大气的感觉，彰显IBM不俗的产品气质。
我们本次收到的IBMX3650服务器标配了俩颗45纳米Xeon5405处理器，具有12MB二级缓存，前端总线达到了1333MHz。
4根1GBDRRIISDRAM(Chipkill)内存，俩块15K146GB硬盘组成RAID0模式。
六个3.5英寸热插拔硬盘位IBMX3650服务器提供了六块3.5英寸热插拔硬盘位，最大存储容量能够支持1.8TBSAS或6.0TBSATA热插拔硬盘。
于上面的图中我们能够见到热插拔硬盘支架采用了铝合金制作，即坚固又为硬盘辅助散热。
于硬盘架的面板上仍有EMI弹片，加强了服务器的屏蔽能力。
前面板独特的蜂窝式散热风格，为服务器带来了更大的进风量，“Systemx3650”的字样标注于面板中间偏左的位置，非常醒目。
于左侧的面板上我们依次见到信息面板，包括（由左到右）电源开关、供电指示灯、硬盘活动指示灯、系统定位指示灯、信息指示灯和系统错误指示灯。
指示灯右侧有俩个前置USB接口、前置VGA接口，指示灯下面标配了壹台DVD+CDRW 光驱。
信息面板打开后推住蓝色按钮就能够将信息面板打开，展当下我们面前的是IBM的光路诊断系统。
IBM System x3630 M3一、概述要点∙以经济高效的高容量解决方案满足不断增长的性能和存储需求∙有 IBM 卓绝的支持提供强大支持，可以实现极高水平的系统可用性∙设计的配置可满足您当今的需求，而且在需求随着时间的推移而发生变化时可自由地进行升级超凡的存储价值IBM System x3630 M3 是一款存储丰富的双插槽 2U 服务器，该款服务器将传统企业级服务器产品的领先功能与可为注重成本的购买者提供超凡价值、经济实惠的器件相结合。
基于最新英特尔® 至强® 处理器技术，x3630 M3 可以提供极高的性能和最高的存储量。
它提供了高达 28TB 的内部存储量，可以实现比外部存储低得多的成本存储量比，这使其成为了存储密集型工作负载的理想解决方案。
高度可靠的性能x3630 M3 凭借可用性特性帮助确保您的业务顺畅运营，这些特性包括冗余散热风扇模块、热插拔/冗余电源、RAID 保护和预测性故障分析。
x3630 M3 还提供了一套全面的系统管理工具，可以帮助简化管理任务。
产品特性∙在极小的占用空间内提供超凡的性能和超高的存储量，有助于支持各种数据密集型工作负载∙内置的可靠性和可用性功能有助于确保应用程序的正常运行时间∙灵活的设计提供了广泛的配置选件，并允许客户在需求随着时间的推移而发生变化时可以升级至更强大的功能∙热插拔硬盘驱动器和电源可以改善系统易维护性∙一套全面的系统管理工具，可以帮硬件概要∙ 2 U 机箱∙支持四核与六核处理器的双插槽服务器英特尔® 至强® 5600 系列处理器，高达 3.20 GHz∙高达 192 GB 的新一代高性能DDR-3 内存，带 12 个 DIMM 插槽，内存访问速度高达 1333 MHz ∙支持多达 14 个 3.5 英寸热插拔SAS/SATA 硬盘驱动器，或多达 28个 2.5英寸热插拔 SAS/SATA 硬盘驱动器，本地存储量高达 28 TB 的灵活内部存储∙ 2 个 PCIe 插槽1∙可选的 VMware。
IBM X346 X336服务器深入评测优点：∙优秀的系统设计，功能丰富∙在同类产品中提供了良好的扩展性∙人性化，易于维护∙出色的服务器维护和管理软件∙齐全的随机文档，丰富的在线资源，多种技术方式【评测中心】IBM eServer X系列服务器是基于Intel Xeon处理器的系列产品，根据定位的不同可以分为入门级产品、部门级产品和企业级产品。
每种不同定位的产品又包括分布式塔式服务器、扩展机柜优化服务器和企业扩展服务器。
塔式服务器包括X255、X260、X226、X236、X206和X100等机型，它们都配置了Intel Xeon处理器，可以利用Intel EM64T技术支持64bit内存扩展，它们主要特点是价格相对较低，主要提供小企业或者分布式计算应用。
X306、X336、X346、X355和X366属于机架优化系列服务器，它们同样基于Intel Xeon 处理器，支持64bit内存扩展。
这类产品体积紧凑，可以进行更高密度的部署，但它们依然提供了优秀的性能和可管理性。
企业扩展服务器则主要采用Intel Xeon MP处理器，目前包括X445、X460和X455等型号，它们能提供更高的可用性、可扩展性及事物处理功能。
单纯的从硬件来看，不同厂商的之间的服务器的差别不算太大。
IBM则不断的投资创新，试图通过技术差分来增强自己产品的竞争优势。
比如，x336和x346支持提供校准矢量冷却，这项创新可帮助最大限度地提高内存、I/O 和存储容量，以便获得最高性能，同时提供更高的可用性。
此外，这些系统还配备了集成管理控制器和下拉式光路诊断面板，以便提供可靠的管理。
对于分布式应用，全新的x226和x236 塔式服务器提供了冗余/热插拔电源和风扇，还通过RAS II支持大大量的I/O、存储和远程管理容量，从而提供合理的性能及高可用性。
X系列产品对于Microsoft Windows操作系统和Red Hat Linux以及SUSE Linux均提供了良好的支持。
[NextPage]IBM X336服务器外观设计IBM中国网站的资料显示，X336 8837服务器包括若干子型号，具体展示了4个：15C、16C、1VC和2AC，售价分别是18125元、18125元、25000和25625元。
这些子型号的之间的差别并不大，比如16C采用了SATA硬盘，而其它的三款均采用SCSI硬盘；15C/16C 标配DVD驱动器，而1VC和2AC均没有配置光驱；2AC配置了Xeon 3.2GHz处理器，其它三款配置了3.0GHz处理器。
用户还可以根据自己的需要定制服务器的配置，具体的价格需要咨询IBM。
我们这次所收到的送测样机是在15C基础上进行了升级之后得到的，内存从标配的512MB x 2升级到512MB x 4，硬盘从0GB升级到73GB x 2。
IBM X336系列服务器是1U架构的2路机架式服务器，它支持Intel Xeon处理器（Nocona），并且可以通过EM64T技术允许用户平稳的从32bit平台过渡到64bit平台。
这个系列的产品主要定位于企业客户和互联网解决方案供应商，可用于Web服务器、防火墙、目录服务、科学计算以及传统的企业网络服务器。
X336 883715C服务器做工精致，给人的第一主观印象很好。
系统信息面板位于前面板右侧，从左到右依次是前置USB接口、电源指示灯、电源控制按钮、硬件驱动器活动指示灯、位置指示灯、信息指示灯和系统错误指示灯。
电源控制按钮需要使用笔尖之类的物品才能触动，另外服务器随机附送了电源控制按钮罩，安装此罩可以进一步的防止意外触动电源开关。
位置指示灯会发出蓝色荧光，可以利用IBM Director软件远程控制，以帮助管理员从机房中多台机器中找到目标。
信息指示灯点亮时，说明发生了一般事件，查看错误日志可以得到更多的信息。
系统错误指示灯发出淡黄色灯光之后，说明发生系统错误。
标准配置的8837-15C服务器没有配置任何容量的硬盘驱动器，送测样机附带了两块Maxtor Atlas 10K V 73GB（8D073J0：8MB Cache，10000RPM，Ultra320，80pin SCA-2）硬盘，可以利用板载LSI 1020控制器组建RAID 1模式。
8837服务器某些子型号可以选用2.5英寸SCSI硬盘驱动器（只要更换硬盘驱动器仓即可实现），这样最大可以安装4块硬盘，实现更高级的磁盘阵列模式。
在硬盘下方预装了一个高度只有9.5mm的DVD驱动器。
我们有很多测试软件的介质都已经采用了DVD盘片，配置的DVD驱动器的服务器使得我们在测试期间感到非常的方便，相信对于投入正常应用的用户来说也是一样的。
光路诊断系统光路诊断系统是IBM服务器产品的一个非常有特色的、也非常实用的功能。
在IBM的服务器上，故障的发现、诊断可以被分为三个阶段。
第一个阶段是从前面板的信息指示灯来大致判断服务器是否工作正常，如果有故障则进一步查询光路诊断面板可以进一步缩小故障的范围，如果有必要的话，用户可以打开机箱盖查看服务器内部——在主板上，几乎每一个主要的配件盘片还有设计有相应的指示灯，比如CPU指示灯、VRM指示灯、电池指示灯、DIMMM指示灯等等。
光路诊断面板功能简介X366服务器后面板也配置了丰富的接口和指示灯，从左到右依次是Remote Supervisor Adapter II SlimLine以太网接口极其指示灯、两个千兆以太网接口极其指示灯、鼠标接口、键盘接口、2个USB接口、串行接口、VGA视频接口、背部指示灯（电源、位置和系统错误）。
电源指示灯、位置指示灯和系统错误指示灯也设计在后面，可以为维护人员提供便利。
送测服务器配置AcBel API3FS25电源，最大输出功率为585瓦，另外用户还可以选择扩展第二电源，提供给服务器以电源冗余的能力。
从背面我们还可以了解到这款服务器可以安装1个半高和1个全高的扩展卡，为1U服务器提供较高的扩展能力。
[NextPage]IBM X336内部系统布局X336服务器的顶盖并非为一个整体，而是分为上盖、风扇A门和风扇B门，要打开上盖必需先打开风扇A门和B门，然后波动释放滑锁即可。
风扇A门和B门可以互不干扰的打开，供用户单独维护风扇之用。
按需扩展（XpandOnDemand）的理念在X336服务器内部也能看得到，CPU的VRM模块都是单独配置的，在这个仅仅配置了1颗处理器的系统内也仅仅配置了1个VRM模块，今后用户需要扩展到第二颗处理器的时候，再为第二个VRM模块付钱。
X336服务器配置了8条240线DIMM插槽，最高支持16GB内存，其预装两条DDRII 内存，添加内存需要从右到左依次成对配置。
因为采用E7520 MCH芯片组，因此服务器支持Chipkill内存技术，也就是在服务器上可以在DIMM上有一个坏芯片的情况下运行，不过必需是x4结构的DIMM才支持这个功能，而256MB和512MB DIMM均为x8结构，因此使用这种内存无法支持Chipkill技术。
X336服务器还支持内存镜像技术和内存冗余技术。
要使用内存镜像技术，需要至少为服务器配置2对完全一样的内存模组，当然容量的利用率也只有50%，镜像技术和冗余技术无法同时使用。
风扇A门风扇A门之下预装了3个风扇，预留了一个风扇扩展位。
其中的两个风扇用户协助电源散热，另外的一个风扇以45°角安装，可以为PCI-X或者PCI-E扩展卡进行散热（虽然上图中看到这颗风扇也可以为芯片组、内存送去气流，但是考虑到安装辅助VRM之后就会被挡住，因此它主要的设计目的还是为PCI-X/E扩展卡服务的）。
风扇B门VRM模块在风扇B门下预装了3组6个风扇，每两个互为冗余，可以确保服务器的最关键部件的散热。
如果用户选配了第二个处理器，那么应该同时也选配第四组风扇。
IBM并没有为处理器和内存这个部分的配件设计单独的导风罩，因为旁边的扩展卡和上盖会让这个区域形成一个风道，从而可以确保处理器、内存、芯片组的散热。
也正是因为如此，IBM并不建议用户在打开机箱盖的情况下长时间运行该服务器，这样反而会造成散热不良。
X336所使用的主板上提供了2个插槽，上图中右侧插槽仅可以安装PCI-X薄型适配器，左侧插槽可安装PCI-X或PCI-E适配器，这种设计为空间狭小的1U服务器提供了灵活的扩展方式和较高的扩展能力。
在扩展插槽的左侧可以安装Remote Supervisor Adapter II SlimLine组件，增强远程管理功能。
PCI-X薄型适配器，可供用户安装半高PCI-X扩展卡IBM X336服务器板载了LSI LOGIC LSI53C1020 RAID控制器，它仅支持RADI 1磁盘阵列模式。
如果配置3.5英寸磁盘，这个系列的服务器最大支持2块硬盘，因此组件RAID 1磁盘阵列几乎是唯一的选择，用户此时也不必考虑扩展RAID控制器。
[NextPage]IBM X346服务器外观设计IBM X346是一款基于Intel Xeon处理器的2U机架式SMP服务器，支持高密度部署、扩展功能强大、高度可管理，主要面向电子商务、Web应用、通信和协作应用、传统的企业网络服务器等领域。
因为支持Intel EM64T技术，现有平台不仅仅支持32bit运行环境，也可以顺利过渡到64bit运行环境。
X346同样也包括若干的子型号，在IBM中文网站上展示了3款标准配置的机型，8840I05、8840I07和8840I09。
其中I05配置了1颗Xeon 3.0GHz处理器，1GB内存和73GB 硬盘；I07配置了1颗Xeon 3.0GHz处理器，1GB内存和146GB硬盘；I09则配置了1颗Xeon 3.2GHz处理器，1GB内存和146GB硬盘。
它们的报价为21875元、25625元和25625元。
在X346服务器前面板的右侧是软盘驱动器、DVD驱动器和信息面板。
做为2U服务器，它的可用空间明显的比X336多，因此在前置面板上设计了软盘驱动器——不过由于IBM ServeGuide的协助，用户在安装操作系统的时候已经用不到软驱了。
软驱上方的空间可以用于扩展DDS-5磁带驱动器。
IBM X346的信息面板同前面介绍过的X336是完全一样的，从左到右依次是前置USB 接口、电源指示灯、电源控制按钮、硬件驱动器活动指示灯、位置指示灯、信息指示灯和系统错误指示灯。
拉出信息面板即可看到光路诊断面板，它的功能同X336的光路诊断面板完全一样，这里就不赘述了。
X346服务器设计有6个3.5英寸硬盘托架，可以安装Ultra320 SCSI硬盘，支持热交换。
标准配置为1颗73GB硬盘，我们的送测样品配置了3颗Maxtor Atlas 10K V 73GB 硬盘。
