钢筋连接规范

钢筋连接技术规程jgj107-2016
《钢筋连接技术规程JGJ107-2016》是由中国建设部颁布的，旨
在规范钢筋连接工程的设计、施工、检验等方面的技术要求和规范管
理要求的行业标准。

本标准主要适用于钢筋混凝土建筑结构的连接，
旨在提高工程质量，降低施工风险。

首先，本标准明确了与钢筋连接相关的术语和定义。

其次，规定
了钢筋连接的分类、原则和设计要求。

其中，涉及到钢筋焊接、机械
连接、钢筋螺栓连接等多种连接方式，并对不同连接方式的应用条件
和限制做了详细说明。

此外，本标准还对连接节点的最小长度和弯曲
半径、钢筋长度及局部压力等方面提出了要求。

除了设计要求，本标准还规定了钢筋连接施工的技术要求和验收
标准。

根据工程实际情况，施工单位应选择合适的连接方式，并遵循
标准规定的安装要求和操作规程，从而确保连接质量。

验收时，应按
照标准规定对连接的强度、变形、破坏形态等方面进行检查和测试，
并对不合格连接进行整改。

此外，本标准还对钢筋连接的质量管理要求、安全防护措施和相
关文件管理等方面做了规定。

强调了施工单位应在进行钢筋连接工作前，对工程环境、设备和人员进行全面评估和管理，以确保工作安全
可靠，同时要求施工单位严格履行《建筑工程施工安全生产管理条例》等相关法律法规。

总之，《钢筋连接技术规程JGJ107-2016》以其全面、详细、严
格的规定，为钢筋连接工程的设计、施工、验收等各个环节提供了有
力的技术依据和规范管理要求，对于提高工作效率和工程质量、减少
施工风险具有重要的意义。

钢筋的连接方式及要求钢筋是建筑施工中常用的材料，用于加固混凝土结构的强度和稳定性。

在建筑工程中，钢筋的连接方式及连接要求至关重要，直接关系到底部结构的稳定性和整体安全性。

本文将介绍常见的钢筋连接方式及其要求。

一、搭接连接搭接连接是一种基本的钢筋连接方式，适用于较粗的钢筋和低要求的工程。

搭接连接的具体要求如下：1. 钢筋的搭接长度应满足相关规范要求，一般为钢筋直径的40倍。

2. 钢筋的搭接应保持在同一平面内，并确保纵向钢筋的重叠部位处于同一位置。

3. 搭接钢筋的端部应进行倒角处理，防止混凝土结构发生脱落。

4. 搭接连接处应采用适当的螺纹钢筋套筒、焊接或者扎紧方式进行固定。

二、钢板连接钢板连接是一种常用的钢筋连接方式，适用于需要搭建构件的变形和转角处。

钢板连接的具体要求如下：1. 钢板的厚度应满足相关规范的要求，并保证其具有足够的强度和刚度。

2. 钢板连接处需要预埋固定孔，通过螺栓、焊接或者钢板折叠等方式与钢筋连接。

3. 钢板连接处的焊缝应进行合理的设计和处理，确保其强度和可靠性。

4. 在钢板连接处，应根据具体工程要求设置适当的防腐措施，防止腐蚀引起的钢筋破损。

三、机械连接机械连接是一种通过机械装置将钢筋连接紧密的方式，适用于需要频繁拆卸和更换的场所。

机械连接的具体要求如下：1. 机械连接器的选择应满足相关规范的要求，并确保其具有足够的强度和耐久性。

2. 机械连接器的安装应按照制造商提供的说明进行，确保固定牢固并符合设计要求。

3. 机械连接器的接头处需要预留适当的间隙，以便在结构发生变形时能够进行调整和补偿。

4. 在机械连接处，应做好防腐处理，防止氧化引起的机械连接松动和失效。

四、焊接连接焊接连接是一种通过焊接技术将钢筋连接起来的方式，适用于对连接要求较高的场所。

焊接连接的具体要求如下：1. 焊接钢筋前，应对钢筋表面进行清理和除锈处理，确保焊接质量。

2. 焊接钢筋应按照规范要求进行焊接，通过适当的焊接方式和工艺来确保焊缝的质量。

钢筋连接方法技术规范要求1、钢筋接头（1）钢筋接头1）钢筋连接：①竖向钢筋：当d<16mm时，采用绑扎搭接，当16mm≤d<20mm时，采用电渣压力焊连接，当d≥20mm时，采用机械连接。

②框架梁板筋：当d<16mm，采用绑扎搭接，当d≥20mm时，采用机械连2）钢筋接头要求：受力钢筋接头的位置应相应错开，当采用非焊接的搭接接头时，从任一接头中心至1.3倍搭接长度的区段范围内，或当采用焊接接头时，从任一接头中心至长度为钢筋直径35d且不小于500mm的段范围内。

有接头的受力钢筋截面面积占受力钢筋总截面的允许的百分率应符合：绑扎骨架和绑扎网中钢筋的搭接接头：受拉区25%，受压区50%受力钢筋的焊接接头：受拉区50%，受压区不限制受力钢筋的机械连接头：受拉区50%，受压区不限制（2）钢筋的锚固长度、搭接长度应符合结构施工总说明的要求。

2、电渣压力焊施工（1）钢筋端头制备：1）钢筋安装之前，焊接部位和电极钳口接触的（约150mm区段内）钢筋表面上的锈班、油污、杂物等，应清除干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。

选择焊接参数：钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电时间。

不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%。

2）安装焊接夹具和钢筋：夹具的下钳口应夹紧于下钢筋端部的适当位置，一般为1/2焊剂罐高度偏下5～10mm，以确保焊接处的焊剂有足够的淹埋深度。

上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。

钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。

3）安放引弧用的铁丝球（也可省去），安放焊剂罐、填装焊剂。

4）试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。

合格后，方可正式生产。

当采用半自动、自动控制焊接设备时，应按照确定的参数设定好设备的各项控制数据，以确保焊接拉头质量可靠。

最新钢筋对接规范标准钢筋作为建筑结构中的重要材料，其对接质量直接关系到结构的安全性和耐久性。

随着建筑技术的发展和工程实践的积累，钢筋对接规范标准也在不断更新和完善。

以下是最新的钢筋对接规范标准内容：钢筋对接是确保钢筋连接质量的关键环节，它涉及到钢筋的切割、对接、焊接等多个步骤。

以下是钢筋对接的最新规范标准：1. 钢筋材料要求：- 钢筋应符合国家相关标准，具有合格的材质证明和质量检验报告。

- 钢筋应无明显弯曲、锈蚀、损伤等缺陷。

2. 钢筋切割：- 钢筋切割应使用合适的切割工具，确保切口平整，无毛刺。

- 切割后的钢筋端部应保持垂直，偏差不超过2mm。

3. 钢筋对接前的准备：- 对接前，钢筋表面应清理干净，去除油污、锈蚀等。

- 钢筋端部应平整，必要时进行打磨。

4. 钢筋对接方式：- 钢筋对接可采用焊接、机械连接或套筒连接等方式。

- 焊接应符合焊接工艺规范，确保焊缝质量。

5. 焊接规范：- 焊接前应进行焊接工艺试验，确定合适的焊接参数。

- 焊接过程中应控制好焊接温度和速度，避免烧伤钢筋。

- 焊缝应饱满、均匀，无裂纹、夹渣等缺陷。

6. 机械连接和套筒连接：- 机械连接和套筒连接应使用符合标准的连接件。

- 连接过程中应保证连接件与钢筋的紧密配合。

7. 质量检查：- 钢筋对接完成后，应进行外观检查和力学性能试验。

- 外观检查包括焊缝、连接件等的完整性和均匀性。

- 力学性能试验包括拉伸试验、弯曲试验等。

8. 记录和标识：- 所有钢筋对接过程应有详细的记录，包括材料、工艺、检查结果等。

- 合格的钢筋对接部位应有明确的标识。

9. 安全与环保：- 钢筋对接过程中应遵守相关的安全操作规程。

- 焊接、打磨等操作应采取防尘、防毒等环保措施。

10. 后续维护：- 钢筋对接后的维护工作也非常重要，应定期检查连接部位的完好性。

以上规范标准旨在确保钢筋对接的质量和安全性，适用于各类建筑工程。

在实际应用中，施工单位应根据具体情况，结合最新的技术发展和实践经验，不断优化钢筋对接工艺，提升工程质量。

钢筋连接质量控制技术规范要求1. 引言本文档旨在制定钢筋连接质量控制技术规范要求，以确保钢筋连接的安全性和稳定性。

本规范适用于各类钢筋连接施工工程。

2. 质量控制要求2.1 钢筋材料选择2.1.1 钢筋材料应符合国家标准要求，并具有相应的产品合格证明。

2.1.2 钢筋材料的直径、长度、筋种应符合设计要求，并应进行清理和除锈处理。

2.2 钢筋连接施工工艺2.2.1 钢筋连接应按照设计图纸和相应的施工工艺要求进行，不得随意改变连接方式。

2.2.2 在进行钢筋连接前，应对钢筋进行预埋定位，确保连接的准确性和精度。

2.2.3 钢筋连接的焊接应采用合适的焊接方法，焊接质量应符合相关标准的要求。

2.3 钢筋连接验收2.3.1 钢筋连接完成后，应进行验收。

验收内容包括连接的准确性、牢固性和焊接质量的合格性。

2.3.2 验收应由具备相应资质和经验的专业人员进行，并记录在工程文件中。

3. 质量控制措施3.1 施工人员培训3.1.1 施工单位应组织钢筋连接施工人员进行相关培训，提升其专业技能和质量意识。

3.1.2 培训内容包括钢筋连接的施工工艺、焊接方法和质量控制要求等。

3.2 施工现场管理3.2.1 施工现场应保持整洁有序，设立合理的施工区域，并配备必要的施工设备和工具。

3.2.2 现场施工人员应按照规范要求进行操作，严禁违反施工规范和安全标准。

3.3 质量检测3.3.1 施工单位应委托有资质的第三方检测机构对钢筋连接进行抽样检测。

3.3.2 检测内容包括连接的尺寸、焊缝质量和连接牢固性等。

4. 监督和管理4.1 建立有效的质量监督机制，定期对钢筋连接的施工过程和质量进行监督检查。

4.2 发现质量问题应及时整改，并记录整改过程和结果。

4.3 对于严重违反质量规范的行为，应进行相应的处理和追责。

5. 总结本文档为钢筋连接质量控制技术规范要求，通过对钢筋材料选择、施工工艺、验收措施、质量控制措施、监督和管理等方面的规定，可有效提高钢筋连接的质量，确保工程的安全和稳定。

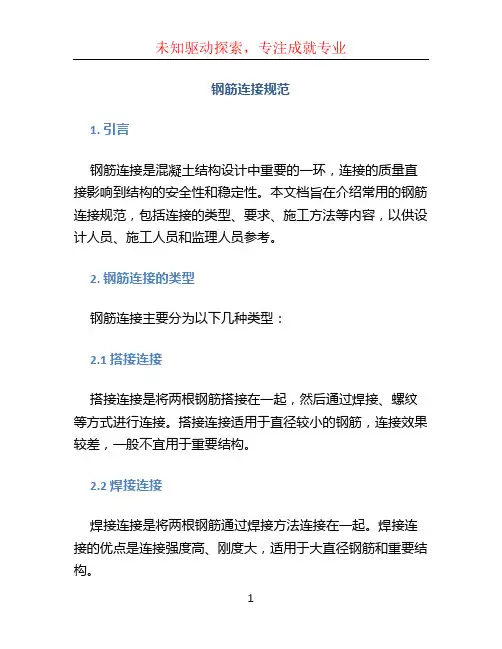

钢筋连接规范1. 引言钢筋连接是混凝土结构设计中重要的一环，连接的质量直接影响到结构的安全性和稳定性。

本文档旨在介绍常用的钢筋连接规范，包括连接的类型、要求、施工方法等内容，以供设计人员、施工人员和监理人员参考。

2. 钢筋连接的类型钢筋连接主要分为以下几种类型：2.1 搭接连接搭接连接是将两根钢筋搭接在一起，然后通过焊接、螺纹等方式进行连接。

搭接连接适用于直径较小的钢筋，连接效果较差，一般不宜用于重要结构。

2.2 焊接连接焊接连接是将两根钢筋通过焊接方法连接在一起。

焊接连接的优点是连接强度高、刚度大，适用于大直径钢筋和重要结构。

2.3 螺纹连接螺纹连接是通过螺纹钢套和螺栓将两根钢筋连接在一起。

螺纹连接的优点是可靠性高、方便拆卸，适用于细直径和长钢筋的连接。

3. 钢筋连接的要求钢筋连接的质量对结构的安全性和稳定性有着重要的影响，因此连接的要求应符合以下几点：3.1 强度要求钢筋连接的强度要求应满足设计要求，在荷载作用下不出现断裂或滑移现象。

对于焊接连接，焊缝应达到规定的焊接强度。

3.2 刚度要求钢筋连接的刚度要求应满足结构设计的刚度要求，确保结构在荷载作用下不发生过度变形或破坏。

3.3 耐久性要求钢筋连接的耐久性要求应满足结构使用年限的要求，防止连接部位出现腐蚀或其他损坏情况。

3.4 工艺要求钢筋连接的施工工艺要求应符合相关的规范和标准，确保连接的质量和可靠性。

对于焊接连接，应符合焊接工艺规范的要求。

4. 钢筋连接的施工方法钢筋连接的施工方法根据连接的类型和具体情况有所不同，下面分别介绍常见的搭接连接、焊接连接和螺纹连接的施工方法。

4.1 搭接连接的施工方法搭接连接的施工方法主要包括剪切钢筋、清理钢筋表面、对齐搭接长度、焊接等步骤。

具体施工流程如下：1.将需要连接的两根钢筋剪切至合适的长度。

2.清理钢筋表面，将油污、锈蚀等杂质清除干净。

3.对齐搭接部位的长度，确保搭接的钢筋完全重叠。

4.通过焊接、螺纹等方式进行连接，确保连接的质量和可靠性。

钢筋连接的规定钢筋连接是混凝土结构中最常见的连接方式之一。

它是将两根钢筋连接在一起，形成连续的构件，以增强混凝土结构的强度和稳定性。

钢筋连接的规定是保证混凝土结构安全可靠的重要依据，下面将详细介绍一些关于钢筋连接的规定。

一、钢筋连接的种类1.浸润连接：将一根钢筋插入到另一根钢筋所成的孔内，混凝土浸润到孔中，形成钢筋与混凝土之间的联结。

2.搭接连接：将两根钢筋头部重叠在一起，然后再用钢筋绑扎在一起。

3.焊接连接：将两根钢筋焊接在一起，形成一个整体。

以上三种连接方式在混凝土结构中都有广泛的应用，但不同的连接方式要求的连接长度、间距等规定有所不同。

二、钢筋连接的规定1.连接长度连接长度是指插入另一根钢筋中的钢筋长度。

根据混凝土的强度、钢筋的直径、连接的类型、混凝土的应力水平等各种因素来决定连接长度。

钢筋连接长度的规定是保证混凝土结构的强度、刚度和耐久性的一个重要依据。

一般来说，钢筋的连接长度应在70倍直径到150倍直径之间，它的具体数值需要根据实际情况进行计算和确定。

2.连接间距连接间距指的是相邻两个钢筋连接点之间的距离。

钢筋连接间距的规定是为了保证混凝土结构的力学性能，控制钢筋的使用量和成本，以及应力分布等因素的考虑。

一般来说，钢筋连接间距不应小于25厘米，对于高度应力集中的部位，还需要设置更加紧密的连接间距。

3.连接强度连接强度是指连接点处钢筋为了抵抗拉力和剪力产生的抗拉和抗剪强度。

钢筋连接的强度规定是为了保证整个结构的强度和稳定性，应根据实际情况设定强度等级。

按照国家标准规范，钢筋连接强度等级分为一至六级，抗拉强度和抗剪强度分别为0.5倍和0.3倍的钢筋强度。

根据混凝土结构的实际要求设定合适的强度等级，有利于减少材料浪费，保证混凝土结构的优良性能。

4.连接部位连接部位是指钢筋连接点所在的位置。

通常情况下，钢筋连接部位应在承受受力区域内，以保证连接的有效性和可靠性。

连接部位与混凝土质量和钢筋强度等因素有关，应留意连接部位在设计和施工过程中的精度和正确性。

钢筋连接规范2016钢筋连接规范是指在建筑和工程中使用钢筋连接时需要遵守的一套规范标准。

以下是钢筋连接规范的内容（大约1000字）：1.连接材料选择：钢筋连接时，首先要选择合适的连接材料。

一般选用的连接材料有焊接材料、螺栓材料和钢筋连接套筒材料。

焊接材料应满足焊接强度和可靠性要求，螺栓材料应具备足够的强度和刚度，钢筋连接套筒材料应具有良好的粘结性和抗剪强度。

2.焊接连接：焊接连接是常用的连接方式之一。

焊接连接时，应保证焊接接头的强度和可靠性。

焊接应采用符合规范要求的焊接材料和工艺。

焊缝的质量应符合相关标准规范，没有明显的焊接缺陷和气孔。

焊接接头的尺寸和形状应符合设计要求。

3.螺栓连接：螺栓连接是另一种常用的连接方式。

螺栓连接时，应选用合适的螺栓和螺母，并保证其质量符合相关规范要求。

螺栓连接时应按照规范要求正确选择螺栓的型号、规格和等级。

螺栓连接时应注意螺栓的安装顺序和紧固力的控制。

螺栓连接后应进行紧固力检查，确保连接的可靠性。

4.钢筋连接套筒：钢筋连接套筒是用来连接钢筋的管状或套筒状零件。

连接套筒通常使用的材料有钢筋套筒、钢筋锚固套筒等。

使用连接套筒时，应根据设计要求选择合适的连接套筒类型和规格。

连接套筒的安装应符合规范，并按照要求进行固定和粘结。

连接套筒的粘结强度应能满足设计要求。

5.连接强度和可靠性要求：钢筋连接的强度和可靠性是连接设计的关键。

连接的强度应保证不低于被连接构件材料的强度。

连接的可靠性应保证连接能在正常载荷下工作，且不发生失效和剪切滑移现象。

连接件的设计应考虑应力集中、疲劳和可靠性等因素，并满足相关规范的要求。

总之，钢筋连接规范是钢筋连接施工的重要参考依据，它规定了连接材料的选择、连接方式的要求以及连接强度和可靠性的要求。

严格遵守钢筋连接规范可确保连接的质量和可靠性，从而提高建筑和工程的安全性和可靠性。

钢筋搭接长度规范钢筋连接有四种常见连接方法：绑轧连接、焊接连接、冷压连接和螺旋连接。

除部分情况（如不准出现明火）应尽可能采取焊接连接，以确保质量、提升连接效率和节省钢材。

钢筋焊接分为压焊和熔焊两种形式。

压焊包含闪光对焊、电阻点焊和气压焊；熔焊包含电弧焊和电渣压力焊。

另外，钢筋和预埋件T 形接头焊接应采取埋弧压力焊等。

电弧焊系利用弧焊机使焊条和焊件之间产生高温电弧（焊条和焊件间空气介质中出现强烈持久放电现象叫电弧），使焊条和电弧燃烧范围内焊件金属熔化，熔化金属凝固后，便形成焊缝或焊接接头。

电弧焊应用范围广，如钢筋接长、钢筋骨架焊接、钢筋和钢板焊接、装配式结构接头焊接及其它多种钢结构焊接等。

钢筋搭接长度通常是指钢筋绑扎连接搭接长度，也有是不严格指钢筋焊接焊缝长度。

这里摘录部分绑扎连接要求供你参考。

纵向受拉钢筋最小搭接长度：C15 C20～C25 C20 C35 ≥\~C40光园钢筋HPB（I）级45d 35d 30d 25d带肋钢筋HRB（II）级55d 45d 35d 30dRRB400（III）级HRB400（III）级 55d 40d 35d 35d注1：本表适适用于纵向受拉钢筋绑扎接头面积百分率小于25％情况；当绑扎接头面积百分率介于25％～50％之间时，表中数值乘以系数1.2 取用；当绑扎接头面积百分率大于50％时，表中数值乘以系数1.35 取用；当最小搭接长度两根直径不一样钢筋搭接长度，以较细钢筋直径计算；注2：当带肋钢筋直径Φ＞25 mm 时，其最小搭接应按对应数值乘以系数1.1 取用；对环氧树脂涂层带肋钢筋，其最小搭接应按对应数值乘以系数1.25 取用；在混凝土凝固过程中易受扰动时（如采取滑升模板和爬升模板等方法施工），其最小搭接应按对应数值乘以系数1.1 取用；对末端采取机械锚固方法带肋钢筋，其最小搭接可按对应数值乘以系数0.7 取用；当带肋钢筋混凝土保护层厚度大于搭接钢筋直径三倍且配有箍筋时，其最小搭接可按对应数值乘以系数0.8 取用；注3：对有抗震设防要求结构构件，其受力钢筋最小搭接长度对一、二级抗震等级应按对应数值乘以系数1.15 取用，对三级抗震等级应按对应数值乘以系数1.05 取用，对四级抗震等级结构构件不作调整；在任何情况下受拉钢筋最小搭接长度不应小于300mm。

16g墙柱钢筋接头按楼层错开规范一、钢筋连接的原则1、钢筋接头宜设置在受力较小处，同一根钢筋不宜设置2个以上接头，同一构件中的纵向受力钢筋接头宜相互错开。

2、直径大于16mm以上的钢筋,严禁使用搭接，应采用焊接接头或机械连接接头（公司内部规定）说明。

1、搭接连接：搭接长度应满足设计和规范要求，相邻钢筋接头50%错开；接头错开高度不少于1.3倍搭接长度。

2、机械连接：接头出砼完成面不少于50cm ，相邻钢筋接头50%错开；接头错开高度不少于35d。

3、焊接连接：接头出砼完成面不少于50cm ，相邻钢筋接头50%错开；接头错开高度不少于35d，且不小于50cm。

二、钢筋绑扎连接1、轴心受拉及小偏心受拉构件的纵向受力钢筋不得采用绑扎搭接接头。

2、钢筋接头宜设置在构件受力较小处，同一纵向受力钢筋不宜设置两个或两个以上接头,接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。

注：同一连接区段内纵向钢筋搭接接头面积百分率，为该区段内有连接的纵向受力钢筋截面面积与全部纵向钢筋截面面积的比值（当直径相同时，钢筋连接接头面积百分率为50%）3、纵向钢筋搭接接头按照搭接接头时，接头位置在满足规范要求的同时确保在同一平面高低；按照50%搭接接头时，接头位置在满足规范要求的同时确保在高低两个平面高低。

一、二级抗震等级剪力墙底部加强区墙身竖向钢筋接头按照50%搭接，搭接长度满足1.2倍锚固长度，接头错开高度不小于1.2倍锚固长度+50cm非一、二级抗震等级剪力墙底部加强区墙身竖向钢筋接头按照搭接，搭接长度满足1.2倍锚固长度4、钢筋接头搭接处，应在中心和两端用铁丝扎牢；绑扎接头的搭接长度应符合设计要求且不得小于规范规定的最小搭接长度(受拉钢筋300mm,受压钢筋200mm)。

5、涉及封头钢筋的连接接头需定尺加工，防止出现锚固不足或过长现象。
