电力系统基础知识问答集锦.doc

【最新整理，下载后即可编辑】电力系统基本知识题库出题人：1．电力系统中输送和分配电能的部分称为（B）A、电力系统；B、电力网；C、动力系统；D、直流输电系统2．发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压规定比系统的额定电压（D）A、低10%；B、高10% ；C、低5%；D、高5%3．下面那种负荷级造成国民经济的重大损失，使市政生活的重要部门发生混乱（A）A、第一级负荷；B、第二级负荷；C、第三级负荷；D、无4．系统向用户提供的无功功率越小用户电压就（A）A、越低；B、越高；C、越合乎标准；D、等于0 5．电力系统不能向负荷供应所需的足够的有功功率时，系统的频率就（B）A、要升高；B、要降低；C、会不高也不低；D、升高较轻6．电力系统在很小的干扰下，能独立地恢复到它初始运行状况的能力称（B）A、初态稳定；B、静态稳定；C、系统的抗干扰能力；D、动态稳定7．频率主要决定于系统中的（A）A、有功功率平衡；B、无功功率平衡；C、电压；D、电流8．电压主要决定于系统中的（B）A、有功功率平衡；B、无功功率平衡；C、频率；D、电流9．用户供电电压的允许偏移对于35kV及以上电压级为额定值的（C）A、5%；B、10%；C、±5%；D、±10%10．当电力系统发生短路故障时，在短路点将会（B）A、产生一个高电压；B、通过很大的短路电流；C、通过一个很小的正常的负荷；D、产生零序电流11．电力系统在运行中发生短路故障时，通常伴随着电压（B）A、上升；B、下降；C、越来越稳定；D、无影响12．根据国家标准，10kV及以下三相供电电压的允许偏差为额定电压的（D）A、3%；B、±3%；C、5%；D、±5%13．系统频率波动的原因（B）A、无功的波动；B、有功的波动；C、电压的波动；D、以上三个原因14．系统的容量越大允许的频率偏差越（C）A、大；B、不一定；C、小；D、不变15．以下短路类型中（A）发生的机会最多。

1．什么是继电保护装置?答：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。

2．继电保护在电力系统中的任务是什么?答：继电保护的基本任务：(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。

(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置允许带一定的延时动作。

3．简述继电保护的基本原理和构成方式。

答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。

4．电力系统对继电保护的基本要求是什么?答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。

(1)可靠性是指保护该动体时应可靠动作。

不该动作时应可靠不动作。

可靠性是对继电保护装置性能的最根本的要求。

(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。

为保证对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件（如启动与跳闸元件或闭锁与动作元件）的选择性，其灵敏系数及动作时间，在一般情况下应相互配合。

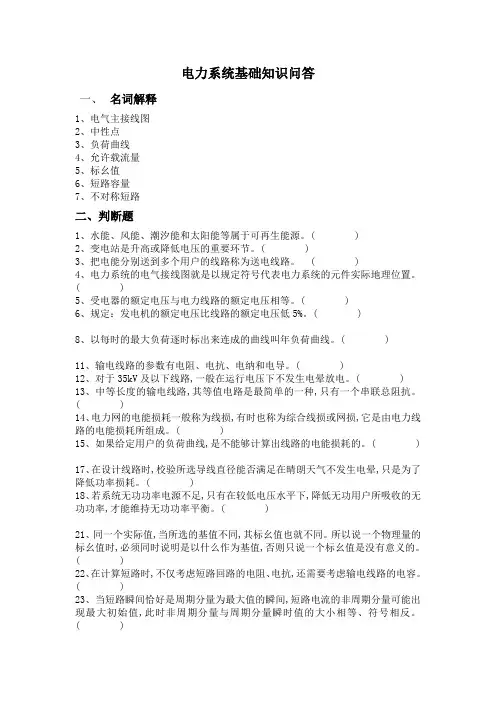

电力系统基础知识问答一、名词解释1、电气主接线图2、中性点3、负荷曲线4、允许载流量5、标幺值6、短路容量7、不对称短路二、判断题1、水能、风能、潮汐能和太阳能等属于可再生能源。

( )2、变电站是升高或降低电压的重要环节。

( )3、把电能分别送到多个用户的线路称为送电线路。

( )4、电力系统的电气接线图就是以规定符号代表电力系统的元件实际地理位置。

( )5、受电器的额定电压与电力线路的额定电压相等。

( )6、规定：发电机的额定电压比线路的额定电压低5%。

( )8、以每时的最大负荷逐时标出来连成的曲线叫年负荷曲线。

( )11、输电线路的参数有电阻、电抗、电纳和电导。

( )12、对于35kV及以下线路,一般在运行电压下不发生电晕放电。

( )13、中等长度的输电线路,其等值电路是最简单的一种,只有一个串联总阻抗。

( )14、电力网的电能损耗一般称为线损,有时也称为综合线损或网损,它是由电力线路的电能损耗所组成。

( )15、如果给定用户的负荷曲线,是不能够计算出线路的电能损耗的。

( )17、在设计线路时,校验所选导线直径能否满足在晴朗天气不发生电晕,只是为了降低功率损耗。

( )18、若系统无功功率电源不足,只有在较低电压水平下,降低无功用户所吸收的无功功率,才能维持无功功率平衡。

( )21、同一个实际值,当所选的基值不同,其标幺值也就不同。

所以说一个物理量的标幺值时,必须同时说明是以什么作为基值,否则只说一个标幺值是没有意义的。

( )22、在计算短路时,不仅考虑短路回路的电阻、电抗,还需要考虑输电线路的电容。

( )23、当短路瞬间恰好是周期分量为最大值的瞬间,短路电流的非周期分量可能出现最大初始值,此时非周期分量与周期分量瞬时值的大小相等、符号相反。

( )三、填空题3、电能由电源进线进来,经( )、( )等到主变压器,变压后再经( )、( )等分配给各条出线。

4、由( )、( )、( )和( )电路构成的系统叫做二次系统。

一．填空题1、输电线路的网络参数是指（电阻）、（电抗）、（电纳）、（电导）。

2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。

“电压偏移”是指输电线某点的实际电压和额定电压的（数值）的差。

3 、由无限大的电源供电系统，发生三相短路时，其短路电流包含（强制/ 周期）分量和（自由/ 非周期）分量，短路电流的最大瞬时的值又叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ 时，这个时间应为（）秒左右。

4、标么值是指（有名值/ 实际值）和（基准值）的比值。

5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。

6、电力系统中的有功功率电源是（各类发电厂的发电机），无功功率电源是（发电机），（电容器和调相机），（并联电抗器），（静止补偿器和静止调相机）。

7、电力系统的中性点接地方式有（直接接地）（不接地）（经消弧线圈接地）。

8、电力网的接线方式通常按供电可靠性分为（无备用）接线和（有备用）接线。

9、架空线是由（导线）（避雷线）（杆塔）（绝缘子）（金具）构成。

10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、（借并联补偿设备调压）、（改变输电线路参数）。

11、某变压器铭牌上标么电压为220± 2*%，他共有（ 5）个接头，各分接头电压分别为（220KV）（）（209KV）（）（231KV）。

二：思考题1.电力网，电力系统和动力系统的定义是什么（p2）答 : 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。

电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。

动力系统：电力系统和动力部分的总和。

2. 电力系统的电气接线图和地理接线图有何区别（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。

电力系统技术知识问答全套1.500kV系统电压偏高，要通过有载调压来处理，请问如何调压？答：调节分接头，将其调低几档，使其电压符合要求。

注坟口当时潮流方向是5OOkV流向220kV,则调分接头对5OOkV系统电压影响不大。

如当时潮流方向是220kV流向5OOkV,则调分接头对5OOkV系统电压影响较大。

2.雷雨天气为什么不能靠近避雷器和避雷针？答：雷雨天气，雷击较多。

当雷击到避雷器或避雷针时，雷电流经过接地装置，通入大地，由于接地装置存在接地电阻，它通过雷电流时电位将升得很高，对附近设备或人员可能造成反击或跨步电压，威胁人身安全。

故雷雨天气不能靠近避雷器或避雷针。

3.什么叫做内部过电压？什么叫大气过电压？对设备有什么危害？答：内部过电压是由于操作、事故或电网参数配合不当等原因，引起电力系统的状态发生突然变化时，引起的对系统有危害的过电压。

大气过电压也叫外部过电压，是由于对设备直击雷击造成直击雷过电压或雷击于设备附近的，在设备上产生的感应雷过电压。

内部过电压和大气过电压都较高，可能引起绝缘薄弱点的闪络，引起电气设备绝缘损坏，甚至烧毁。

4.变电站接地网接地电阻应是多少？答：大电流接地系统的接地电阻应符合R≤2000/1Q,当I>4000A时可取R≤0.5Ωo小电流接地系统当用于IOOOV以下设备时接地电阻应符合R≤125/1Ω,当用于1000V以上设备时，接地电阻R≤250/IQ电阻，任何情况下不应大于10欧。

5.避雷针接地电阻应是多少？答:独立避雷针的接地电阻一般不大于10欧,安装在架物上的避雷针，其集中接地电阻一般不大于10欧。

6.隔离开关的作用？答：1明显的断开点；2.切断小电流；3.改变运行方式。

7.工作票许可人的职责？答：1.负责审查工作票所列安全措施是否正确完备，是否符合现场条件；2.工作现场布置的安全措施是否完善；3.负责检查停电设备有无突然来电的危险；4.对工作票中所列内容即使发生很小疑问，也必须向工作票签发人询问清楚，必要时应要求作详细补充。

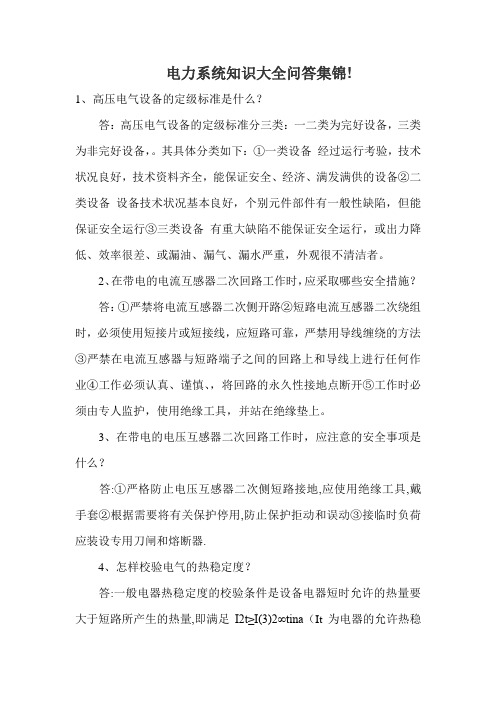

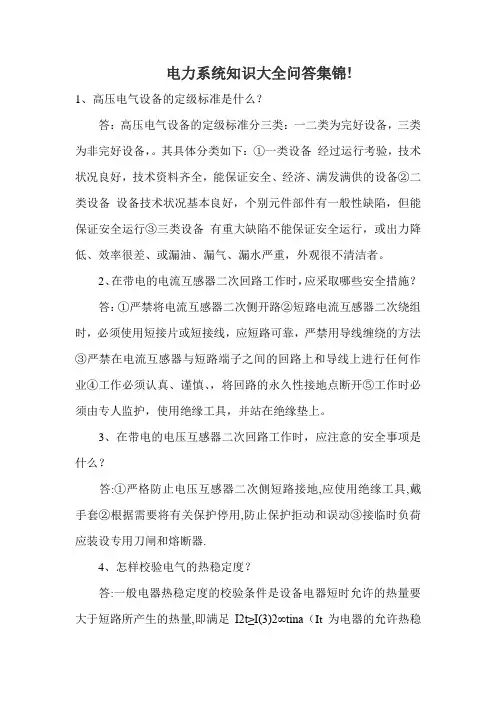

电力系统知识大全问答集锦!1、高压电气设备的定级标准是什么？答：高压电气设备的定级标准分三类：一二类为完好设备，三类为非完好设备，。

其具体分类如下：①一类设备经过运行考验，技术状况良好，技术资料齐全，能保证安全、经济、满发满供的设备②二类设备设备技术状况基本良好，个别元件部件有一般性缺陷，但能保证安全运行③三类设备有重大缺陷不能保证安全运行，或出力降低、效率很差、或漏油、漏气、漏水严重，外观很不清洁者。

2、在带电的电流互感器二次回路工作时，应采取哪些安全措施？答：①严禁将电流互感器二次侧开路②短路电流互感器二次绕组时，必须使用短接片或短接线，应短路可靠，严禁用导线缠绕的方法③严禁在电流互感器与短路端子之间的回路上和导线上进行任何作业④工作必须认真、谨慎、，将回路的永久性接地点断开⑤工作时必须由专人监护，使用绝缘工具，并站在绝缘垫上。

3、在带电的电压互感器二次回路工作时，应注意的安全事项是什么？答:①严格防止电压互感器二次侧短路接地,应使用绝缘工具,戴手套②根据需要将有关保护停用,防止保护拒动和误动③接临时负荷应装设专用刀闸和熔断器.4、怎样校验电气的热稳定度？答:一般电器热稳定度的校验条件是设备电器短时允许的热量要大于短路所产生的热量,即满足I2t≥I(3)2∞tina（It为电器的允许热稳定电流）。

校验时应按以下步骤校验：①计算线路最大短路电流I(3)∞②计算短路发热假想时间tina（tina=tk+0.05s）③根据制造常给出的短时允许热稳定电流It即允许热稳定时间t，按上式校验。

5、高压油断路器发现什么情况应停电进行检查处理？答：高压油断路器发现：①运行中油温不断升高②因漏油使油面降低，看不见油面时③油箱内有响声或放电声④瓷瓶绝缘套管有严重裂纹和放电声⑤断路器放油时，发现较多碳质或水分⑥导线接头过热，并有继续上升的趋势等情况之一，即应停电检修处理。

6、对断路器的控制回路有哪些要求？答：对断路器的控制回路有下列要求①应能监视控制回路保护装置及其跳、合闸回路的完好性，以保证断路器的正常工作②应能指示断路器正常合闸和分闸的位置状态，并在自动合闸和自动跳闸时有明显的指示信号③合闸和跳闸完成后，应能使命令脉冲解除，即能切断合闸或跳闸的电源④在无机械防跳装置时，应加装电气防跳装置⑤断路器的事故跳闸信号回路，应按“不对应原理”接线⑥对有可能出现不正常工作状态或故障的设备，应装设预告信号⑦弹簧操作机构、手动操作机构的电源可为直流或交流，电磁操作机构的电源要求用直流。

第一章电力系统基本知识一、单项选择题(每题的备选项中，只有一项最符合题意)1.电力系统是由(B)、配电和用电组成的整体。

A.输电、变电B.发电、输电、变电C.发电、输电2.电力系统中的输电、变电、(B)三个部分称为电力网。

A.发电B.配电C.用电3.直接将电能送到用户的网络称为(C)。

A.发电网B.输电网C.配电网4.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为（B）。

A.发电网B.输电网C.配电网5.电力生产的特点是(A)、集中性、适用性、先行性。

A.同时性B.广泛性C.统一性6.线损是指电能从发电厂到用户的输送过程中不可避免地发生的(C)损失。

A.电压B.电流C.功率和能量7.在分析用户的负荷率时，选(A)中负荷最高的一个小时的平均负荷作为高峰负荷。

A.一天24小时B.一个月720小时C一年8760小时8.对于电力系统来说，峰、谷负荷差越(B)，用电越趋于合理。

A.大B.小C.稳定D.不稳定9.为了分析负荷率，常采用(C)。

A.年平均负荷B.月平均负荷C.日平均负荷10.突然中断供电会造成经济较大损失、社会秩序混乱或在政治上产生较大影响的负荷属(B)类负荷。

A.一类B.二类C.三类11.高压断路器具有开断正常负荷和(B)的能力。

A.过载B.过载、短路故障C.短路故障12.供电质量指电能质量与(A)A.供电可靠性B.供电经济性C.供电服务质量13.电压质量分为电压允许偏差、三相电压允许不平衡度、(C)、电压允许波动与闪变。

A.频率允许偏差B.供电可靠性C.公网谐波14.10kV三相供电电压允许偏差为额定电压的(A)A.±7%B. ±10%C.+7%-10%15.当电压上升时，白炽灯的(C)将下降。

A.发光效率B.光通量C.寿命16.当电压过高时，电动机可能(B)。

A.不能起动B.绝缘老化加快C.反转17.我国国标对35~110kV系统规定的电压波动允许值是(B)。

电力系统基本知识问答（转载）1、发电厂按使用能源划分有几种基本类型?答:发电厂按使用能源划分有下述基本类型:(1)、火力发电厂:火力发电是利用燃烧燃料(煤、石油及其制品、天然气等)所得到的热能发电。

火力发电的发电机组有两种主要形式:利用锅炉产生高温高压蒸汽冲动汽轮机旋转带动发电机发电,称为汽轮发电机组;燃料进入燃气轮机将热能直接转换为机械能驱动发电机发电,称为燃气轮机发电机组。

火力发电厂通常是指以汽轮发电机组为主的发电厂。

(2)、水力发电厂:水力发电是将高处的河水(或湖水、江水)通过导流引到下游形成落差推动水轮机旋转带动发电机发电。

以水轮发电机组发电的发电厂称为水力发电厂。

水力发电厂按水库调节性能又可分为:①、径流式水电厂:无水库,基本上来多少水发多少电的水电厂;②、日调节式水电厂:水库很小,水库的调节周期为一昼夜,将一昼夜天然径流通过水库调节发电的水电厂;③、年调节式水电厂:对一年内各月的天然径流进行优化分配、调节,将丰水期多余的水量存入水库,保证枯水期放水发电的水电厂;④、多年调节式水电厂:将不均匀的多年天然来水量进行优化分配、调节,多年调节的水库容量较大,将丰水年的多余水量存入水库,补充枯水年份的水量不足,以保证电厂的可调出力。

(3)、核能发电厂:核能发电是利用原子反应堆中核燃料(例如铀)慢慢裂变所放出的热能产生蒸汽(代替了火力发电厂中的锅炉)驱动汽轮机再带动发电机旋转发电。

以核能发电为主的发电厂称为核能发电厂,简称核电站。

根据核反应堆的类型,核电站可分为压水堆式、沸水堆式、气冷堆式、重水堆式、快中子增殖堆式等。

(4)、风力发电场:利用风力吹动建造在塔顶上的大型桨叶旋转带动发电机发电称为风力发电,由数座、十数座甚至数十座风力发电机组成的发电场地称为风力发电场。

(5)、其他还有地热发电厂、潮汐发电厂、太阳能发电厂等。

2、锅炉的循环方式有几种,简述其含义?答:火力发电厂中的锅炉按水循环方式可分为自然循环,强制循环,直流锅炉三种类型。

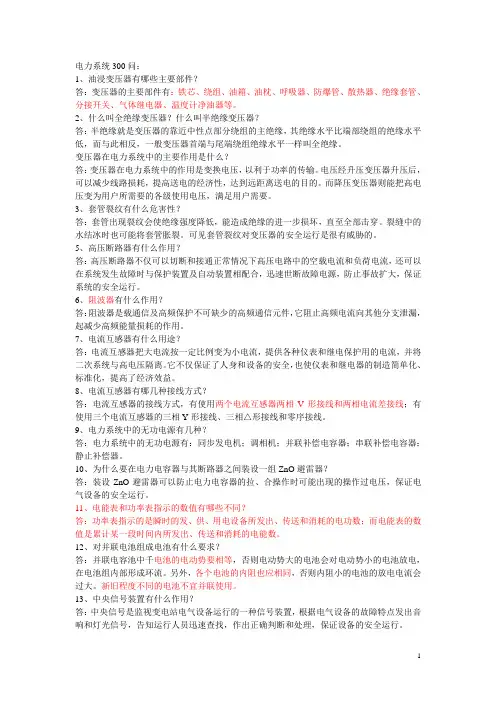

电力系统300问：1、油浸变压器有哪些主要部件？答：变压器的主要部件有：铁芯、绕组、油箱、油枕、呼吸器、防爆管、散热器、绝缘套管、分接开关、气体继电器、温度计净油器等。

2、什么叫全绝缘变压器？什么叫半绝缘变压器？答：半绝缘就是变压器的靠近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。

变压器在电力系统中的主要作用是什么？答：变压器在电力系统中的作用是变换电压，以利于功率的传输。

电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。

而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。

3、套管裂纹有什么危害性？答：套管出现裂纹会使绝缘强度降低，能造成绝缘的进一步损坏，直至全部击穿。

裂缝中的水结冰时也可能将套管胀裂。

可见套管裂纹对变压器的安全运行是很有威胁的。

5、高压断路器有什么作用？答：高压断路器不仅可以切断和接通正常情况下高压电路中的空载电流和负荷电流，还可以在系统发生故障时与保护装置及自动装置相配合，迅速世断故障电源，防止事故扩大，保证系统的安全运行。

6、阻波器有什么作用？答：阻波器是载通信及高频保护不可缺少的高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。

7、电流互感器有什么用途？答：电流互感器把大电流按一定比例变为小电流，提供各种仪表和继电保护用的电流，并将二次系统与高电压隔离。

它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。

8、电流互感器有哪几种接线方式？答：电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相△形接线和零序接线。

9、电力系统中的无功电源有几种？答：电力系统中的无功电源有：同步发电机；调相机；并联补偿电容器；串联补偿电容器；静止补偿器。

10、为什么要在电力电容器与其断路器之间装设一组ZnO避雷器？答：装设ZnO避雷器可以防止电力电容器的拉、合操作时可能出现的操作过电压，保证电气设备的安全运行。

电力系统知识问答及答案1. 什么是电力系统？电力系统是一个包括发电、输电、变电、配电和用电的复杂网络，它将发电厂产生的电能送到用户手中。

2. 电力系统的主要组成部分有哪些？电力系统的主要组成部分包括：- 发电机：将各种能源转换为电能；- 输电线路：将电能从发电厂输送到各个地方；- 变压器：改变电压等级以适应不同距离和容量的传输；- 配电线路：将电能送到用户；- 用电设备：将电能转换为其他形式的能量；- 调控中心：对电力系统进行监控和控制。

3. 什么是电压？电压是电势差的度量，是推动电荷流动的力量。

电压的单位是伏特（V）。

4. 什么是电流？电流是单位时间内通过导体横截面的电荷流量，电流的单位是安培（A）。

5. 什么是电阻？电阻是阻碍电流流动的物理量，其单位是欧姆（Ω）。

6. 什么是电力？电力是电压和电流的乘积，表示为P，其单位是瓦特（W）。

7. 什么是无功功率？无功功率是指在交流电路中，不参与能量转换或不做功的功率，它与电压和电流的相位差有关。

8. 电力系统中有哪些主要的保护装置？电力系统中的主要保护装置包括：- 断路器：用于切断电路，保护系统免受过载和短路的损害；- 继电器：根据预定的条件进行自动控制和保护；- 保护装置：包括过电流保护、差动保护、接地保护等，用于保护电力系统免受各种故障的损害。

9. 什么是电力系统稳定性？电力系统稳定性是指电力系统在受到外部干扰或内部故障时，能够维持正常运行的能力。

10. 如何提高电力系统的稳定性？提高电力系统稳定性的方法包括：- 增加系统备用容量；- 优化系统运行参数；- 采用先进的控制技术和保护装置；- 进行系统的维护和检修。

以上是电力系统知识问答及答案，希望对您有所帮助。
