SVC静止型动态无功补偿解决方案

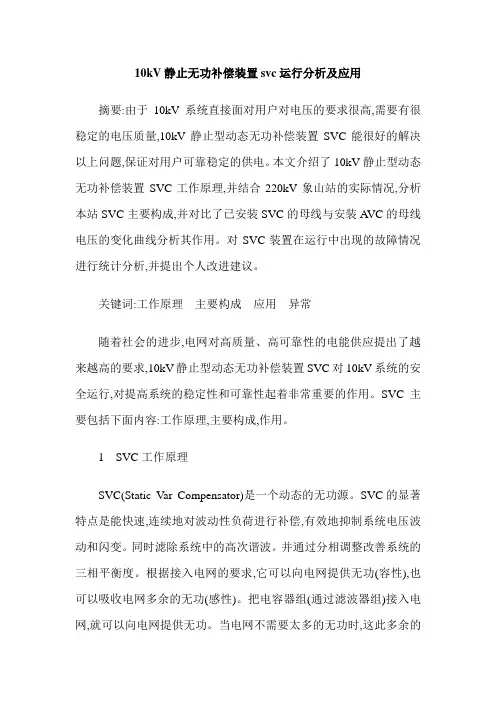

10kV静止无功补偿装置svc运行分析及应用摘要:由于10kV系统直接面对用户对电压的要求很高,需要有很稳定的电压质量,10kV静止型动态无功补偿装置SVC能很好的解决以上问题,保证对用户可靠稳定的供电。

本文介绍了10kV静止型动态无功补偿装置SVC工作原理,并结合220kV象山站的实际情况,分析本站SVC主要构成,并对比了已安装SVC的母线与安装A VC的母线电压的变化曲线分析其作用。

对SVC装置在运行中出现的故障情况进行统计分析,并提出个人改进建议。

关键词:工作原理主要构成应用异常随着社会的进步,电网对高质量、高可靠性的电能供应提出了越来越高的要求,10kV静止型动态无功补偿装置SVC对10kV系统的安全运行,对提高系统的稳定性和可靠性起着非常重要的作用。

SVC主要包括下面内容:工作原理,主要构成,作用。

1 SVC工作原理SVC(Static Var Compensator)是一个动态的无功源。

SVC的显著特点是能快速,连续地对波动性负荷进行补偿,有效地抑制系统电压波动和闪变。

同时滤除系统中的高次谐波。

并通过分相调整改善系统的三相平衡度。

根据接入电网的要求,它可以向电网提供无功(容性),也可以吸收电网多余的无功(感性)。

把电容器组(通过滤波器组)接入电网,就可以向电网提供无功。

当电网不需要太多的无功时,这此多余的无功,就由一个并联的空心电抗器来吸收。

图1所示为TCR+FC型静补装置(TCR,晶闸管控制电抗器)的原理图。

图中;。

2 220kV象山站SVC设备主要构成深圳供电局首台SVC装置安装于220kV象山站10kV 1M,此静止无功补偿系统SVC装置主要由以下设备构成:(1)开关柜(包括断路器、隔离开关、接地开关、互感器、开关保护);(2)线性(空心)电抗器;(3)可控硅阀组;(4)固定电容器组;(5)滤波器组;(6)阀组冷却水处理系统;(7)SVC二次控制及保护系统。

3 SVC装置的运行特点及应用220kV象山站共有4台主变,每台主变变低有1条母线,共有4条10kV母线,每条母线配置6组电容器组。

ABB无功补偿解决方案无功补偿是现代电力系统中非常重要的一个问题。

它是通过调节无功功率的大小和方向，来提高电力系统的功率因数，减小系统的无功功率损耗，改善电压质量，提高电力系统的稳定性和可靠性。

ABB作为全球领先的电力与自动化技术公司，提供了一系列的无功补偿解决方案。

一、静态无功补偿装置（SVC）SVC是一种通过电力电子器件实现无功补偿的装置。

它主要包括电容器组件、电抗器组件和电力电子开关装置。

在电力系统中，当系统的功率因数较低时，SVC可以通过调整电容器和电抗器的容量，来改变系统的无功功率大小和方向，从而实现无功补偿。

此外，SVC还可以对电流进行实时监测和控制，能够快速响应系统的无功功率需求变化，提高电力系统的稳定性。

二、静态同步补偿装置（STATCOM）STATCOM是一种高级的无功补偿装置，通过采用电力电子开关装置和直流电压源，可以实现对系统的无功功率进行实时控制。

与传统的无功补偿装置相比，STATCOM具有更高的无功补偿能力和响应速度，可以实现更精确的无功功率控制。

此外，STATCOM还具有电压调节功能，可以提高电力系统的电压质量和稳定性。

三、动态无功补偿装置（DSTATCOM）DSTATCOM是一种通过电力电子器件实现无功补偿的装置，与静态无功补偿装置不同的是，DSTATCOM是通过输出与电网中谐波和噪声相反的谐波和噪声信号，来实现无功功率的动态补偿。

DSTATCOM可以快速响应系统的无功功率需求变化，能够有效地抑制电网中的谐波和噪声，并提高电力系统的电压质量和可靠性。

四、电容器无功补偿装置（FCR）FCR是一种常用的无功补偿装置，通过调整电容器的容量，来实现对电力系统的无功功率进行补偿。

FCR具有响应速度快、结构简单、成本低等优点，可以满足大部分电力系统无功补偿的需求。

同时，ABB还为FCR提供了智能监控和控制系统，可以实时监测和控制电容器的运行状态，提高系统的稳定性和可靠性。

以上是ABB提供的一些常用的无功补偿解决方案。

电力系统的无功补偿和电压调整的解决方案为了保证电力系统的稳定运行和电能质量的提高，无功补偿和电压调整是非常重要的技术手段。

本文将从技术和设备两方面，详细讨论电力系统的无功补偿和电压调整的解决方案。

1.静态无功补偿装置（SVC）：SVC是通过控制可变电容器和可变电抗器的容量，实现电力系统的无功调节。

它具有快速响应、精确调节无功功率因数的特点，并且能够提供压力支撑和电压稳定功能。

2.静态同步补偿装置（STATCOM）：STATCOM是利用电力电子器件和控制系统，通过直流电压的调节来实现对电力系统无功功率的调节。

它能够实现快速响应和灵活控制的特点，可以有效地提高电力系统的无功调节能力。

3.无功发电机（SVC）：无功发电机是利用发电机的励磁系统来控制无功功率的输出，实现电力系统的无功补偿。

它可以根据需要灵活调节无功功率因数，提高电力系统的无功调节能力。

4.并联电容器补偿装置：并联电容器补偿装置是通过并联连接电容器，提供无功功率来补偿电力系统的无功功率缺陷。

它具有成本低、简单可靠的特点，并且能够有效改善电力系统的功率因数。

5.无功补偿滤波器：无功补偿滤波器是利用滤波器来抑制电力系统中的无功电流，实现无功补偿。

它可以有效减少电力系统中的谐波和电磁干扰，提高电力系统的电能质量。

1.电压调整变压器：通过调整变压器的变比来实现电力系统的电压调整。

它可以根据需要提高或降低电压水平，保证电力系统的电压稳定性。

2.电压调整容性器：通过并联连接容性器，提供额外的无功功率，实现电力系统的电压调整。

它可以根据需要灵活调整电压水平，保证电力系统的电压稳定性。

3.电压调整调压器：通过调节调压器的输出电压，实现电力系统的电压调整。

它具有调节范围广、快速响应的特点，并且能够适应不同负荷变化的需求。

4.电力电子设备：电力电子器件和控制系统可以通过改变电力系统中的电流、电压和频率等参数，实现对电力系统的电压调整。

它具有响应快、控制精度高的特点，并且能够适应不同负荷的变化。

静止型动态无功补偿装置SVCSVC-解决的问题SVC-原理SVC-结构组成SVC-优势SVC-技术特点SVC-技术参数SVC-典型业绩产品简介荣信电力电子股份有限公司是世界最大的高压动态无功补偿装置SVC制造商，也是中国最多的 SVC 专利技术拥有者。

专业研制开发并向国内外用户提供SVC 产品，在国内率先实现光触发的触发方式，从ETT到LTT各项技术完备。

拥有高效热管冷却和全密闭纯水冷却两种冷却方式，拥有国内一流、国际先进的 SVC 专用高压全载试验检测中心，并拥有先进的DSP全数字控制技术。

集中了国内外经验丰富的专业工程技术人员，性能价格比明显优于同类进口产品。

荣信SVC产品不仅全面替代进口，还广泛应用于宝钢、鞍钢、武钢、首钢等200余家钢铁企业，兰州铁路局、西安铁路局等电气化铁道牵引站，以及兖州矿业集团、淮南矿务局、海口电业局、包头铝业等煤炭、电力、有色金属行业，还出口到越南、泰国、土耳其、尼日利亚、巴西等国家，为意大利达涅利等国际型的工程总包公司提供SVC分包业务，用户遍及世界各地，2005、2006、2007，2008年连续四年SVC装机数量全球第一，正在运行的SVC超过800套，遥遥领先于国内同行业企业。

荣信 SVC 通过德国TUV、欧盟CE、以及瑞士SGS ISO9001 等国际认证，采用国际标准生产。

SVC-解决的问题◆电弧炉电弧炉做为非线性及无规律负荷接入电网，将会对电网产生一系列不良影响，其中主要是：■导致电网严重三相不平衡，产生负序电流■产生高次谐波，其中普遍存在如2、4次偶次谐波与3、5、7次等奇次谐波共存的状况，使电压畸变更趋复杂化■存在严重的电压闪变■功率因数低彻底解决上述问题的唯一方法是用户必须安装具有快速响应速度的动态无功补偿器(SVC)。

荣信SVC系统响应时间小于l0ms，完全可以满足严格的技术要求，向电弧炉快速提供无功电流并且稳定电网电压，增加冶金有功功率的输出，提高生产效率，并且最大限度地降低闪变的影响。

科技成果——静止型动态无功补偿（SVC）技术所属行业制造业技术开发单位荣信电力电子股份有限公司适用范围该产品广泛用于黑色冶金中的电冶炼、轧制；有色冶金的电冶炼、轧制、电解、电镀；发电产业的电厂、风电厂；电力系统；港口、电气化铁道等交通领域，用以消除无功冲击，滤除高次谐波，平衡三相电网，实现节能、消除电网“污染”，提高电能质量。

成果简介SVC主要由全数字控制系统、高压晶闸管变流装置、补偿电抗器、高次谐波滤波装置组成。

高次谐波滤波装置由电抗器、电力电容器、电阻器组成。

通过SVC的补偿电抗器给系统补偿无功，能抑制电网电压波动、闪变、畸变，减少三相不平衡，滤除谐波干扰，改善电能质量，保障电网安全。

应用SVC后，可使功率因数从0.7提高到0.95以上，节能35%以上，节能效果显著。

电容器提供固定的容性无功QC，补偿电抗器通过的电流决定了补偿电抗器输出感性无功QTCR的大小，感性无功和容性无功相抵消，只要能做到系统无功QN=QV（系统所需）-QC+QTCR=常数（或0），则能实现电网功率因数=常数，电压几乎不波动，关键是准确控制晶闸管的触发角，得到所需的流过补偿电抗器的电流，晶闸管变流装置和控制系统能够实现这个功能，采集母线的无功电流值和电压值，合成无功值，和所设定的恒无功值（可能是0）进行比较，计算得触发角大小，通过晶闸管触发装置，使晶闸管流过所需电流。

关键技术（1）高压大功率晶闸管变流技术；（2）全数字控制技术；（3）热管自冷散热技术、水冷技术；（4）高压全载检测试验技术；（5）远程数据监控技术。

主要技术指标1、应用于6kV，10kV，27.5kV，35kV，66kV系统；2、直挂于6kV、10kV、27.5kV、35kV、66kV母线；3、TCR额定功率：≤300Mvar；4、晶闸管型式：电触发晶闸管（ETT）或光控晶闸管（LTT）；5、触发方式：光电触发或光触发；6、控制系统：DSP全数字控制系统；7、控制方式：无功功率或电压；8、无功调节范围：-100%到100%；9、调节方式：分相调节；10、调节系统响应时间：<10ms；11、噪音水平：自冷无噪声；12、辅助电网供电电压：380V+15%等。

火电厂厂用电系统的三种无功补偿方法
火电厂厂用电系统的三种无功补偿方法包括：静态无功补偿器（SVC）、静态同步无功补偿器（STATCOM）和串联电容补偿器。

这些方法可以通过调整电压和电流的相位角来实现无功功率的平衡，并提高系统的功率因数。

1. 静态无功补偿器（SVC）：SVC是一种通过改变电容、电抗器的接入或退出来实现无功功率补偿的装置。

它是一种电力电子装置，能够自动检测系统中的无功功率，并通过调整电抗和电容的连接方式，来快速补偿无功功率。

2. 静态同步无功补偿器（STATCOM）：STATCOM是一种通过控制电压源型逆变器输出电压的幅值和相位来实现无功功率补偿的装置。

它采用了电力电子设备，能够快速地控制无功功率的流动，从而提高系统的功率因数。

3. 串联电容补偿器：串联电容补偿器是通过在系统中串联电容器来实现无功功率的补偿。

它能够提供无穷大的无功功率，从而使系统的功率因数达到1。

它是一种简单、经济、可靠的无功补偿装置，广泛应用于电力系统中。

这些无功补偿方法能够有效地改善系统的功率因数，减轻无功功率的损失，并提高电力系统的稳定性、可靠性和运行效率。

SVC静止型动态无功补偿装置的应用张海燕摘要：本文通过对轧钢厂生产线正常生产时，其设备的无功损耗以及对电网的高次谐波影响进行分析，并叙述了10KV-34MVar-SVC静止型动态无功补偿装置的应用及实现过程。

关键词：无功功率补偿；谐波抑制；SVC静止型动态无功补偿装置；TCR相控电抗器；FC滤波器一、前言无功补偿，就其概念而言早为人所知，它就是借助于无功补偿设备提供必要的无功功率，以提高系统的功率因数，降低能耗，改善电网电压质量。

而无功功率指的是交流电路中，电压U与电流I存在相位差时，所形成的功率分量，根据负载特性的不同，又有感性无功与容性无功之分。

而大型轧钢厂矿是以感性负载为主，生产时感性无功冲击较大。

现在以某生产线为例，其用电设备总装机容量约为54.4MW；其中大型传动为交—交变频系统，装机容量约为17.5MW；部分辅传动为交—直—交变频系统，装机容量约为19.7MW；其余的设备为恒速传动设备，装机容量约为17.2MW。

现代电力电子设备等非线性负荷大量的使用，产生的无功冲击将引起电网电压闪变、波动以及产生大量高次谐波电流，严重污染电网环境。

该生产线平均有功功率为30.39MW、平均无功功率为33.84MVAR，平均功率因数仅为0.67；而且这套设备所供电力电子元器件，其无功冲击较大；同时，注入电网的谐波电流超标。

高次谐波电流将对各种电气设备，继电保护、自动控制装置、计算机、测量和计量仪器以及通讯系统均有不利的影响；它将恶化电能质量，降低电网可靠性，增加电网损失，缩短电气设备的使用寿命。

因此，对这条生产线进行无功补偿和谐波治理具有深远意义。

二、无功损耗及谐波分析1、无功损耗分析该轧钢厂生产线建设的10KV开关站，系统采用单母线分段接线，分段开关正常时断开运行，以10KV电压等级向轧线的主、辅传动及功辅设施的用电设备供电；其中变频传动设备全部由10KVⅠ段母线供电；其余的负荷由10KVⅠ、Ⅱ段母线分别供电。

静止型动态无功发生器（SVG）故障分析与处理【摘要】主要通过SVG的保养及维护、SVG故障查询方法、SVG常见故障分析和处理，让现场技术人员掌握一定维护、故障分析和简单故障处理能力，在设备出现故障后及时进行相应的处理。

【关键词】静止型动态无功发生器（SVG）；维护；分析；处理一、引言随着时代的发展无功补偿技术经历了机械开关投切时代、晶闸管半控时代和IGBT全控时代，IGBT全控时代的代表产品就是静止型动态无功发生器（SVG），发展至今SVG已成为目前最先进最高级的无功补偿型式，在煤炭、冶金、电网、化工、铁路及新能源等行业都得到了广泛的应用，但是由于国内电网环境比较恶劣，SVG长期工作在这样的条件下难免会出现一些故障和问题，如果出现SVG 问题后不能及时恢复，可能会影响供电质量，对用电设备造成损害，甚至影响企业生产，导致一定的经济损失，这就要求现场技术人员必须掌握一定维护、故障分析和简单故障处理能力。

二、SVG的保养及维护静止型动态无功发生器（SVG）的维护是十分重要的，进行全面的维护可以减少SVG的故障率。

虽然SVG具有高度的可靠性和免维护性，但是，由于环境的温度、湿度、粉尘、振动及电网质量等因素的影响，SVG内部器件的老化及磨损等诸多原因，都会导致SVG潜在的故障发生，因此，必须有专业维护人员对SVG进行日常和定期维护保养。

三、SVG故障查询方法1、故障检索法故障检索法是一种依照故障现象来反推故障原因，并在推理过程中逐步进行故障分析和初步制定解决方案的一种推理思路。

SVG在进行故障分析时主要依托上位机监控系统，通过对故障数据、故障曲线、故障录波等一系列分析，归纳出最终结论。

具体方法如下：1）通过监控系统界面事件与报警信息窗口确认故障的类型、故障时间等信息。

2）通过监控系统界面的每相单元故障信息窗口查询故障单元的具体故障信息。

3）通过监控系统界面的历史记录、历史曲线菜单查询，设备故障时的电网电流、电压、有功功率、无功功率、功率因数、谐波含量等情况，以及SVG输出电流，每个单元的直流电压、故障变位等信息。

1.引言随着国民经济的发展和现代化技术的进步，电力网负荷急剧增大，对电网感性无功要求也与日惧增。

特别是如可逆式大型轧钢机、炼钢电弧炉等冲击负荷、非线性负荷容量的不断增加，加上普遍应用的电力电子和微电技术，使得电力网发生电压波形畸变，电压波动闪变和三相不平衡等，产生电能质量降低，电网功率因数降低，网络损耗增加等不良影响。

近年发展起来的静止型无功补偿装置（STATICVARCOMPENSATOR，下简称SVC）是一种快速调节无功功率的装置，已成功的应于冶金、采矿和电气化铁路等冲击性负荷的补偿上。

而晶闸管控制电抗器型（称TCR型）SVC用晶闸管控制线性电抗器实现较快、连续的无功功率调节，由于它具有反应时间快（5～20MS），运行可靠，无级补偿、分相调节，能平衡有功，适用范围广和价格便宜等优点。

TCR装置还能实现分相控制，有较好的抑制不对称负荷的能力，因而其应用最广。

尤其是在冶金行业中，使用例子也最多。

2.TCR＋FC型SVC系统的组成及控制原理2.1系统组成TCR＋FC型SVC系统的组成如图1所示，一般由TCR、滤波器（FC）及控制系统组成。

通过控制与电抗器串联的两个反并联晶闸管的导通角，既可以向系统输送感性无功电流，又可以向系统输送容性无功电流。

该补偿器响应时间快（小于半周波），灵活性大，而且可以连续调节无功输出，缺点是产生谐波，但加上滤波装置则可以克服。

图1TCR＋FC型SVC系统的组成2.2可调控电抗器相（TCR）产生连续变化感性无功的基本原理如图2（A）所示，U为交流电压。

TH1、TH2为两个反并联晶闸管，控制这两个晶闸管在一定范围内导通，则可控制电抗器流过的电流I，I和U的基本波形如图2（B）所示。

图2可调控电抗器相（TCR）产生连续变化感性无功的基本原理α为TH1和TH2的触发角，则有I＝（COSα－COSωT）I的基波电流有效值为：I＝（2π－2α＋SIN2α）式中：V为相电压有效值；ωL为电抗器的基波电抗（ω）。

SVC静止型无功补偿装置运行故障分析及处理发表时间：2017-09-25T11:40:13.813Z 来源：《电力设备》2017年第13期作者：王利永[导读] 摘要：SVC静止型无功补偿装置在现代的钢铁行业中应用非常广泛，它的作用也是不可缺少，有改善电网质量，提高电能的功率因数，防止谐波污染电网和保证电力系统的稳定运行的作用。

（宁波钢铁有限公司浙江宁波 315800）摘要：SVC静止型无功补偿装置在现代的钢铁行业中应用非常广泛，它的作用也是不可缺少，有改善电网质量，提高电能的功率因数，防止谐波污染电网和保证电力系统的稳定运行的作用。

因为它对运行环境要求较高及自身的复杂性所以也经常发生故障导致生产系统中断，给钢铁企业来了巨大的经济损失。

怎样才能减少故障的发生呢？这是电气维修技术人员值得思考和研究的问题，我根据工作多年的经验总结了关于SVC静止型无功补偿装置的运行故障分析及SVC故障的处理方法。

关键词：SVC无功补偿装置；运行故障分析；SVC故障处理方法引言SVC静止型无功补偿装置运行中常见的故障有两大类，第一类是电气故障，如线路的短路、接地及电容器的损坏导致的故障，这些故障引起系统电气保护跳闸让系统中断退出运行而停机；第二类是非电气类故障，如冷却水系统的压力降低、温度过高、电导率的上升、流量的降低等故障引起设备的保护停机等。

当SVC故障发生时系统电能的质量会受冲击性负载干扰，引起电压及电流波形产生畸变，对电网的稳定运行带来危害，同时企业的正常生产也要停止，给企业带来了巨大的经济损失。

1 系统概述及原理简介1.1 系统概述热轧厂SVC系统为TCR+FC型无功补偿装置，系统主接线图如下：1.2 动态补偿系统原理SVC连接到35KV供电系统中，电容器提供固定的容性无功功率Qc，通过具有完好线性特征的补偿电抗器的电流决定了从补偿电抗器输出感性无功功率Qtcr，感性无功与容性无功相抵消，只要系统负载无功Ql和Qtcr之和等于恒定的容性功率Qc，那么整个系统功率因数就能保持恒定，电压几乎不波动。

静止无功补偿SVC简介主要内容2•概述•工作原理•主要构成•主要性能及特点•可靠性和有效性•重点应用电网存在的问题随着我国电网的快速发展，全国联网的格局已初步形成。

但是电网结构依旧比较薄弱，输配电整体技术水平与世界先进国家差距仍然较大，其中表现在：–大负荷中心动态无功支持不足，电网电压稳定问题严重；–电网损耗较大，电网总体效率和效益有待于进一步提高；–供电系统所提供的常规电能已经不能满足敏感性负荷的特殊要求。

电网存在的问题部分输电网可能过载而另一部分却未被充分利用；最大静态稳定传输功率不足，有待进一步提高；需要增强电压控制能力和加大动态无功储备；长距离电力传输过程中的过电压应该被有效抑制;可能出现的次同步振荡（SSR）必须快速阻尼。

来自一些大功率负荷的谐波电流，应该滤除；，来维持；某些弱系统，需要大量动态无功来维持其电压稳定；HVDC换流站，为保证可靠稳定工作，也需要补偿一定的无功的无功。

常用的无功补偿措施适当调节发电机励磁，以调节机组运行功率因数。

在交流系统适当地点（或直流输电弱系统侧）装设同步调相机。

使用带抽头或有载开关的变压器，通过调节电网某些点的电压来调节潮流。

善并 采用串联补偿电容器来改善受端电压，提高电网极限传输能力并增强系统的稳定性。

用开关投切并联电抗器或电容器以满足系统随时变化的无功功 用开关投切并联电抗器或电容器，以满足系统随时变化的无功功率需求量，达到调相调压的目的。

缺点：响应速度慢、调节性能差、运行维护和管理不便、长年运行损耗过大、自动监控跟踪性能差以及对整个电网的技术效益和经济效益都偏低等等。

性能优良的SVC是动态无功支撑的有力工具SVC装置在二十世纪七十年代即获得应用，是目前应用最为广泛的FACTS装置，国外在实现动态无功补偿应用SVC已经非常广泛。

国内在些重要的场合，SVC已经获得全面的应用。

一些重要的场合SVC已经获得全面的应用。

SVC其实是许多静止型动态无功补偿器的总称，这些补偿器主要包括：TCR-可控硅控制电抗器、TSC-可控硅投切电容器、TSR-可控硅投切电抗器、SR-自饱和电抗器等。
