北京市中级职称考试-电气基础与实务问答题
1．PLC逻辑控制和继电器逻辑控制？各自的优缺点是什么？适用场合是什么？PLC优点： 1).可靠性高，抗干扰能力强；2).通用性强，控制程序可变，使用方便；3).功能强，适应面广；4).编程简单，容易掌握；5).减少了控制系统的设计及施工的工作量，易于维护；6).体积小、重量轻、功耗低、维护方便。
缺点：不能用于主电路的断路器，只能进行逻辑控制。
PLC的应用领域: 开关量逻辑控制、工业过程控制、运动控制、数据处理、通信及联网；o注意事项：PLC要求环境温度在0~55C；空气的相对湿度应小于85%；避免振动频率为10~55Hz的频繁或连续振动，当使用环境不可避免震动时，必须采取减震措施；避免有腐蚀和易燃的气体；避免纹波对PLC接受信息的影响。
1）工作环境：包括温度、湿度、震动、空气、电源要满足PLC要求；（2）严格控制系统中干扰及其来源；（3）采取合理的抗干扰措施：A．电源合理处理，抑制电网引入的干扰；B．动力线、控制线、I/O线尽量分开布置；C．远离强干扰源；D. 输入接线不要太长；E. 正确选择接地，完善接地系统。
继电器逻辑控制优点：利用继电器实现电动机和其它生产设备的控制和保护；特点：小电流控制大电流，省力、安全，避免电弧对人的伤害；开断迅速可靠；易于实现继电保护；加装各种检测控制开关或信号开关，实现自动化控制。
缺点：机械触电多，接线复杂，可靠性低、功耗高、通用性和灵活性差。
PLC的主要功能：①逻辑控制；②定时控制；③计数控制；④步进顺序控制；⑤对控制系统的监控；⑥数据处理；⑦通信和联网；⑧输入输出接口的调理功能；⑨人机界面功能。
PLC的主要特点：①可靠性高，抗干扰能力强；②通用性强，易于扩容；③指令系统简单、编程简单易学、且容易掌握；④维护工作量少，现场接线方便；⑤模块化结构，结构紧密，体积小，重量轻，功耗低。
2．什么是EMI 和EMC，怎样才能分别做好EMI和EMC？EMC：电磁兼容性是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。
电气中级技工理论考试题库一(附答案)

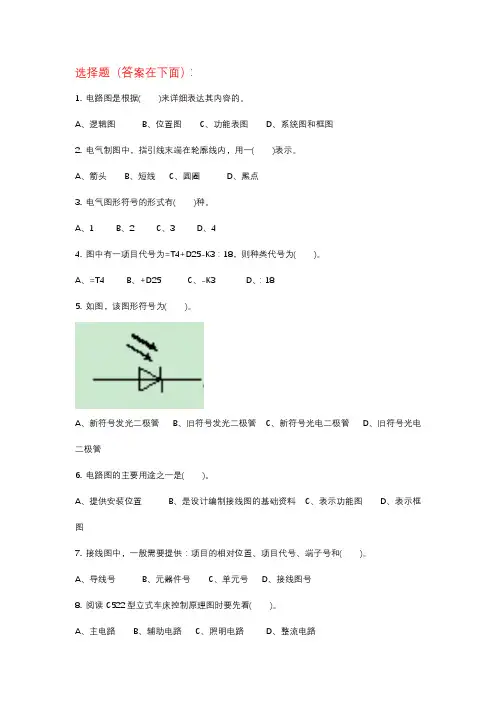

选择题（答案在下面）：1. 电路图是根据( )来详细表达其内容的。
A、逻辑图B、位置图C、功能表图D、系统图和框图2. 电气制图中，指引线末端在轮廓线内，用一( )表示。
A、箭头B、短线C、圆圈D、黑点3. 电气图形符号的形式有( )种。
A、1B、2C、3D、44. 图中有一项目代号为=T4+D25-K3：18，则种类代号为( )。
A、=T4B、+D25C、-K3D、：185. 如图，该图形符号为( )。
A、新符号发光二极管B、旧符号发光二极管C、新符号光电二极管D、旧符号光电二极管6. 电路图的主要用途之一是( )。
A、提供安装位置B、是设计编制接线图的基础资料C、表示功能图D、表示框图7. 接线图中，一般需要提供：项目的相对位置、项目代号、端子号和( )。
A、导线号B、元器件号C、单元号D、接线图号8. 阅读C522型立式车床控制原理图时要先看( )。
A、主电路B、辅助电路C、照明电路D、整流电路9. 阅读M7130型磨床电气原理图要最后阅读( )。
A、主电路B、控制电路C、电磁工作台控制电路D、照明和指示电路10. 0.5安培的电流通过阻值为2欧姆的导体，10秒内流过导体的电量是( )。
A、5库仑B、1库仑C、4库仑D、0.25库仑11. 电动势是( )。
A、电压B、衡量电源转换本领大小的物理量C、衡量电场力做功本领大小的物理量D、电源两端电压的大小12. 内阻为0.1Ω、电动势为1.5V的电源两端接一个1.4Ω的电阻，内阻上的压降为( )V。
A、1B、0.5C、0.1D、1.413. 如图所示是某一复杂电路的一条回路，已知2Ω电阻上的电流方向，电流的大小为( )。
A、1AB、0.2AC、2AD、0.3A14. 在电阻R上串联一电阻，欲使R上的电压是串联电路总电压的1/n，则串联电阻的大小应等于R的( )倍。
A、n+1B、nC、n-1D、1/n15. 在电阻R上并联一电阻，欲使电阻R上通过的电流是并联电路总电流的1/n，则并联电阻的大小应等于R的( )倍。
电力专业基础与实务(中级职称)复习题
电力专业基础与实务(中级职称)复习题————————————————————————————————作者：————————————————————————————————日期：中级职称一、判断题：（一）一般水平题（50题）1、心脏停止跳动者，可进行口对口呼吸法急救。
答案：错误2、中性点不接地时，其它两相的对地电压会升高3倍。
答案：正确3、导体的电阻只与导体的材料有关。
答案：错误4、电流1A表示每分钟通过导线任一截的电量是1c。
答案：错误5、40W的灯泡，每天用电5h，5月份共用电6kwh。
答案：错误6、在直流电路中，把电流流出的一端叫电源的正极。
答案：正确7、电势是单位负电荷在电场中某一点所具有的势能。
答案：错误8、甲、乙两电炉额定电压都是220V，但甲的功率是1000W，乙的功率是2000W，其中乙电炉的电阻较大。
答案：错误9、电容器具有阻止交流电通过的能力。
答案：错误10、在图中，当S接通后，灯泡H1将较原来明亮。
H1 H2sH3答案：错误11、如下图表示电磁式仪表。
答案：错误12、仪表上出现“”这样的符号，表示表可以上移。
答案：错误13、在用兆欧表测试前，必须使设备带电，这样，测试结果才准确。
答案：错误14、单相电能表的额定电压一般为220V、380V、660V三种。
答案：错误15、试电笔能分辨出交流电和直流电。
答案：错误16、橡胶、棉纱、纸、麻、蚕丝、石油等都属于有机绝缘材料。
答案：正确17、高压绝缘材料中夹有气泡，运行中易使整个绝缘材料损坏。
答案：正确18、导线接头接触不良往往是电气事故的根源。
答案：正确19、电气设备中铜铝接头不能直接连接。
答案：正确20、变压器是根据电磁感应原理制成的。
答案：正确21、三相异步电动机按其结构可分为笼型、绕线型和电磁型。
答案：错误22、电动机启动用的自耦变压器其抽头分别是60%、80%。
答案：正确23、对于正常运转需Y接法的笼型三相异步电动机，可采用Y/△降压启动方法启动。
2024北京电工中级考试题库电工考证题库(全国通用)
本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（单项选择题200道，多选题50道，判断题50道）一、单选题(共计200题,每题1分)1.大修后的变压器应进行( )次空载冲击合闸。
A.二B.三C.四D.五答案:B2. 在防雷装置中，具有防雷作用的是( )。
A.避雷针B.引下线C.接地装置答案:A3. 因故需暂时中断作业时,所装设的临时接地线( )。
A.全部拆除B.保留不动C.待后更换答案:B4. 电容器的容抗与电容器的容量( )。
A.无关B.成正比C.成反比D.大小相等答案:C5. 避雷针的接地装置与道路出入口之间的距离不应小于( )m。
A. 1B. 2C. 3D. 5答案:C6. 杆上变压器的电杆在设计未作规定时，其埋设深度不应小于( )。
A. 1.0mB. 1.5mC. 2.0mD. 2.5m答案:C7. ( )时,禁止就地倒闸操作和更换熔丝。
A.大风B.雷电C.大雨D.大雪答案:B8. 电力变压器的短路电压一般规定为额定电压的( )。
A.8%～10%B.8%～6.5%C.2%～3.5%D. 4.5%～6%答案:D9. 通常要求真空断路器的触头材料具有的性能之一是( )。
A.绝缘性能强B.耐弧性强C.导热性能差答案:B10. 安全绳的试验静拉力为( )。
A.980NB.1470NC.1765ND.2205N答案:D11. 真空断路器的行程是多少( )。
A.30mmB.20mmC.10mmD.8mm答案:C12. 架空线路故障显示器，一般安装在( )线路上。
A.10kvB.1kv以下C.35kvD.110kv答案:A13. 发生电气火灾后必须进行带电灭火时，应该使用( ).A.消防水喷射B.二氧化碳灭火器C.泡沫灭火器答案:B14. 下列材料中，导电性能最好的是( )。
A.铜B.铝C.铁答案:A15. 钳形电流表测量电流时,可以在( )电路的情况下进行。
2024北京中级电工考试题库中级电工证考试内容(全国通用)
本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（单项选择题200道，多选题50道，判断题50道）一、单选题(共计200题,每题1分)1.电容器在用万用表检査时指针摆动后应该( )。
A.保持不动B.逐渐回摆C.来回摆动答案:B2. SF6断路器灭弧室的含水量应小于( )A.150ppm;B.200ppm;C.250ppm.答案:A3. 电工使用的带塑料套柄的钢丝钳,其耐压为( )V以上。
A.380B.500C.1000答案:B4. 电磁调速异步电动机又称为( )。
A.交流异步电动机B.测速电动机C.步进电动机D.滑差电动机答案:D5. 对25#新绝缘油的闪点应不低于( )。
A.120℃B.125℃C.140℃D.150℃答案:C6. 在三相四线配电系统中，N线表示( )。
A.相线B.中性线C.保护接零D.保护接地答案:B7. 变配电室运行的主要制度包括( )。
A.门禁制度B.运行分析制度C.防盗制度答案:B8. 在两个及以上的电阻相连接的电路中,电路的总电阻称为( )。
A.电阻B.电路电阻C.等效电阻答案:C9. 电工作业人员必须年满( )岁。
A.15B.16C.17D.18答案:D10. 下列( )是保证电气作业安全的组织措施。
A.停电B.工作许可制度C.悬挂接地线答案:B11. 2.5mm2的BLX型铝芯橡皮绝缘导线明敷设时，室温30℃下其安全载流量为( )A。
A.25B.30C.35D.40答案:A12. 一般万用表可直接测量( )物理量。
A.有功功率B.无功功率C.电能D.音频电平答案:D13. 在三相电能表结构中，有时将两个制动元件按转动元件轴心对称位置安装，这主要是为了( )。
A.增加制动力矩；B.减少转盘转动时产生的侧压力；C.降低转速；D.减少各电磁元件间的干扰。
答案:B14. 三相鼠笼式异步电动机定子绕组是三相对称的，各相绕组彼此互差( )的电角度。
电工中级职称考试题库及答案
电工中级职称考试题库及答案电工中级职称考试是电工行业从业人员提升职业能力和技术水平的一项重要考试。
为帮助考生更好地备考，我们整理了一份电工中级职称考试题库及答案，供考生参考。
第一部分：电工基础知识题目一：如何判断两根电缆是否为同一电路？答案：通过查看电缆的接线端子，如果两根电缆接线端子相连，则它们属于同一电路。
题目二：什么是Ohm定律？请写出Ohm定律的公式。
答案：Ohm定律是用来描述电流、电压和电阻之间的关系。
其公式为V=IR（电压=电流×电阻）。
题目三：如何安全地进行电气维修工作？答案：1.确保断电，使用绝缘工具和防护设备进行维修。
2.合理规划维修流程，遵守相关安全规范。
3.在维修过程中，保持专注和警惕，注意防止触电风险。
第二部分：电工实操技能题目四：请简要介绍接线盒的作用及常见故障排查方法。
答案：接线盒用于连接不同电路的导线，起到分支和连接的作用。
常见故障排查方法包括：1.检查接线盒内部连接是否牢固。
2.使用万用表测试电流是否正常通过接线盒。
3.检查接线盒周围是否有漏电或短路情况。
题目五：请列举三种常见的电动机故障及其排查方法。
答案：1.电机发热问题：检查电机是否过载、风扇是否正常运转等。
2.电机启动困难：检查电机起动电流是否超过额定电流、电机起动电压是否稳定等。
3.电机异响：检查电机轴承是否磨损、齿轮是否松动等。
第三部分：电工安全操作题目六：请说明使用电气设备时的注意事项。
答案：1.使用符合安全标准的电气设备。
2.合理规划电气设备的布局，避免过度负荷或电气线路过长。
3.定期检查电气设备是否存在漏电等安全隐患。
题目七：如何正确使用绝缘工具？答案：1.选择适当的绝缘工具进行操作。
2.在使用过程中，注意绝缘工具的磨损情况，并及时更换。
3.保持绝缘工具干燥和清洁，避免污染和损坏。
总结：电工中级职称考试题库及答案的整理，旨在帮助考生针对考试内容进行有针对性的复习和备考准备。
在备考过程中，考生应注重掌握电工基础知识、实操技能和安全操作要点，同时加强对电工行业相关规范和标准的了解。
2022年北京中级职称考试电气专业基础与实务分析题练习含知识产权基础知识题库剖析
电气工程师案例分析复习题五、案例分析题1．如图所示电路，已知R 1=2k、R 2=2k 、I =4mA 、E 1=24V 、E 2=12V ，求电阻R 1上旳电压降U R1为多少?法一：应用戴维南定理将R 1作为待求支路，等效电路为V 20241224S =⨯+-=E Ωk 2S =R V 10222201R =⨯+=U 法二：应用等效电源变换V 1022212321R =⨯+-=U2．在下图所示旳电路中，E 1=130V 、E 2=117V 、R 1=1、R 2=0.6、R 3=24，试计算I 1=?、I 2=?、I 3=?法一：支路电流法321I I I =+221121R I R I E E -=-216.0117130I I -=-216.013I I +=33222R I R I E += 32246.0117I I += 246.011723I I -=246.01176.013222I I I -=++ ()226.0117246.012413I I -=⨯++⨯()24131176.0246.0122⨯-=-⨯+I I195236.02422-=⨯+I IA 16.58.371958.1324195236.0241952-=-=+-=⨯+-=IA 90.916.56.0131=⨯-=IA 74.416.590.93=-=I法二：叠加原理A 02.82585.01130246.0246.011301=+=+⨯+='IA 02.8002.82246.0242=⨯+='I A 00.202.8002.823=-='IA 00.7596.06.01172412416.01172=+=+⨯+=''IA 00.7200.75241241=⨯+=''I A 00.300.7200.753=-=''IA 02.1000.7202.821=-=I A 02.502.8000.752-=-=I A 00.500..300.23=+=I法三：等效电源变换A 532524375.0375.03=⨯+=I V 120245ab =⨯=UA 1011201301=-=I A 56.01201172-=-=I 法四：戴维南定理Ω375.06.016.01=+⨯=S R V 125.1226.06.01117130117=⨯+--=S EA 01.524375.0125.1223=+=I V 24.1202401.5ab =⨯=U （如下略）3．在下图所示电路中，试计算输出电流I 0为多少。
电气维修中级工考试题
电气维修中级工考试题一、选择题（每题5分，共20题）1.以下哪种设备需要使用交流电？• A. 电风扇• B. 手电筒• C. 电热水壶• D. 电动剃须刀2.以下哪种情况可以使用电缆连接两个设备？• A. 设备之间的距离较长• B. 设备之间的距离较短• C. 设备之间有高频信号传输需求• D. 设备之间需要传输小电流信号3.以下哪种电器属于低压电器？• A. 电视机• B. 冰箱• C. 洗衣机• D. 照明灯具4.以下哪种设备可用于测量电压值？• A. 万用表• B. 示波器• C. 高压电源• D. 电阻箱5.以下哪种情况下应立即切断电源？• A. 发现线路漏电• B. 发生电线短路• C. 设备发生过大的电流冲击• D. 电缆绝缘破损6.以下哪种材料的导热性最好？• A. 铝• B. 铜• C. 铁• D. 铅7.以下哪种材料的电阻率最小？• A. 铝• B. 铜• C. 铁• D. 铅8.以下哪种设备可以提供稳定的直流电源？• A. 电池• B. 电动发电机• C. 太阳能电池板• D. 风力发电机9.以下哪种量具可以用于测量电阻值？• A. 万用表• B. 示波器• C. 数字电压表• D. 计算机10.发现电气设备发生漏电时，以下哪种操作是正确的？– A. 立即切断电源– B. 继续使用该设备– C. 进行维修操作– D. 等待其他人员检查二、判断题（每题5分，共10题）1.电阻的单位是欧姆。
– A. 对– B. 错2.电阻连接的电路越简单，阻值就越大。
– A. 对– B. 错3.交流电的频率为50Hz。
– A. 对– B. 错4.短路和漏电是同一种故障。
– A. 对– B. 错5.电感是存储电能的元件。
– A. 对– B. 错6.电流的单位是安培。
– A. 对– B. 错7.平行电路中，总电阻小于任一分支的电阻之和。
– A. 对– B. 错8.直流电流是只有一个方向的电流。
– A. 对– B. 错9.电势差等于电压。
电工中级证书考试内容(试题及答案)
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.变压器的保护中，属于后备保护的是( )保护。
A.电压B.过电流C.阀型避雷器答案:B2. 中性点不接地的电力系统中,用电设备的绝缘水平应按( )考虑。
A.相电压B.线电压C.2倍相电压答案:B3. RLC串联谐振电路总电抗和RLC并联谐振电路总电抗分别等于( )。
A.∞和0；B.∞和∞；C.0和0；D.0和∞。
答案:D4. 要求真空断路器触头材料要有导电好.导热好.耐弧性好.机械强度高.加工方便等特点外，还应有( )的特点。
A.硬度低B.硬度高C.含气量低D.含气量高答案:C5. 具有反时限安秒特性的元件就具备短路保护和( )保护能力。
A.温度B.机械C.过载答案:C6. 对工厂企业来说，实行计划用电主要是针对( )而言。
A.基本生产用电B.辅助生产用电C.生产照明用电D.基建与生活用电答案:A7. 下列( )项违反了倒闸操作的安全措施。
A.倒闸操作必须执行操作票制度B.可带负荷拉.合刀闸C.严禁带地线合闸D.雷雨时，禁止进行倒闸操作答案:B8. 过负荷保护主要用于反应( )kVA及以上变压器过负荷。
A.400B.315C.630答案:A9. 磁电系仪表( )。
A.只能测交流B.只能测直流C.交直流两用D.只能测脉冲答案:B10. 在电源中，电动势的方向与电压的方向是( )。
A.相同的B.相反的C.成90度角D.任意答案:B11. 断路器的选用,应先确定断路器的( )，然后才进行具体的参数的确定。
A.类型B.额定电流C.额定电压答案:A12. 线圈中感应电动势的判断可以根据( )定律，并应用线圈的右手螺旋定则来判定。
A.欧姆B.基尔霍夫C.楞次D.戴维南答案:C13. 电工常用的绝缘材料是( )。
A.云母.中性凡士林.变压器油B.石英.变压器油.硅C.橡胶.电木.陶瓷D.尼绒.硫磺.碳棒答案:C14. 下列工作应当填写工作票的是( )。
2015年电气专业中级职称考试简答加计算题(北京卷)
1.在进行继电器控制设计时，通常都需要画那几种图并简要说明各幅图的作用。
2. 简要说明工作中常见的变送器特点及其使用中的注意事项。
3.电子设备接地的作用及其种类有哪些。
4. PLC具备哪些特点，在使用中的注意事项有哪些。
5.简述自己在能源管理中都采用哪些新技术，在工作中怎样实施有效能源管理？
1.关于反相器的一个计算题，
2. 如下图示，已知变压器一次侧的电流为i t=10√2sin(wt+∅),
变压器一次侧绕组匝数为100匝，二次侧绕组为1000匝，R1=1Ω，则R1两端的电压U O等于多少？
3. 关于静态工作点的计算题
4.关于电路的计算题.
5. 关于放大器运算的一道题.
计算题部分,出题的图是记住了,但整个题的完善希望能有人进群交流:392485664。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气专业基础与实务（简答题）1．如何判断一只双极性晶体管（BJT）的好坏？试加以解释说明。
（1）区别基极（B）、发射极（E）、集电极（C）并区别是PNP型管还是NPN 型管。
根据PN 结正反向电阻小、反向电阻大的特点，将万用表选择在R×100电阻档（小功率管用R×1000 档），将万用表的一个表笔接在第一个管脚上，分别测量与另外两个管脚之间的电阻。
如果测得两个阻值都很小或都很大，则第一个管脚为基极。
如果测得两个阻值一大一小，则第一个管脚不是基极，需改变管脚测试，直到找到基极为止。
万用表黑色试笔接基极时，如果基极与另外两个管脚之间的电阻只有数十欧至数百欧，则为NPN 型管；如果基极与另外两个管脚之间的电阻在200k 以上，则为PNP 型管。
根据正向电阻R BC <R BE 的特点确定集电极、发射极。
（2）质量判断①各PN 结的正向电阻越小越好（正向电阻小表示功率消耗小）、反向电阻越大越好（反向电阻大说明穿透电流小）、正向电阻与反向电阻相差越大越好。
②将基极和集电极用手指捏住（两极不得接触），将万用表选择在电阻档，将两支表笔正向接集电极和发射极进行测试。
指针偏转越大则电流放大倍数越大。
③选择带有晶体管测试插孔的万用表，将三极管对应的管脚插入孔内，转换开关拨至欧姆档，指针偏转越大则电流放大倍数越大。
④用晶体管图示仪观察晶体管的特性。
注意：对于指针式万用表，“ + ”插孔接内部电池的负极；对于数字式万用表，“V 、Ω”插孔接内部电池的正极。
2．什么叫阻抗匹配？在放大电路的设计过程中为什么要阻抗匹配？阻抗匹配：选择适当的输入阻抗和输出阻抗，以获取最大的增益。
阻抗匹配的好处：①对于电压放大级，提高输入阻抗可获取较高的信号电压，可降低对前级输出功率的要求，可减小前级放大倍数的损失；②对于电压放大级，降低输出阻抗可获取较大的带负载能力，可输出较高的信号电压；③对于功率放大，可获取最大的输出功率。
3．什么叫阻抗匹配？阻抗匹配能解决什么问题？（同上）4．在电子测量电路的输入级采用高阻抗输入要解决什么问题？电子测量电路的输入级采用高阻抗输入常用的实现方法有哪些？提高输入阻抗的理由：减小信号源或前级内阻上的电压损失，以获得较高的输入电压；减小输入电流，降低对减小信号源或前级的要求；作为前级的负载电阻，不太多降低前级的电压放大倍数。
降低输出阻抗的理由：保证足够的输出电压；允许输出电流大一些，保证足够的带负载能力。
提高输入阻抗的办法是：采用高输入阻抗的场效应管作输入级、采用深度串联负反馈、采用差动放大电路作输入级、采用射极输出器做输入级。
5．在电子测量电路的输入级为什么要采用高阻抗输入？采用高阻抗输入能解决什么问题？电子测量电路的输入级采用高阻抗输入常用的实现方法有哪些？（同上）6．前置放大器的输入阻抗为什么要高？高阻抗输入能解决什么问题？减小信号源或前级内阻上的电压损失，以获得较高的输入电压；减小输入电流，降低对减小信号源或前级的要求；作为前级的负载电阻，不太多降低前级的电压放大倍数。
7．什么叫负反馈？在放大电路的设计过程中引入负反馈后会带来什么好处？反馈 反馈是取出输出量的一部分或全部， 通过反馈电路， 与输入信号进行比较、 叠加 的工作方式，使净输入信号减弱的反馈称为负反馈。
反馈的作用直流负反馈的主要作用是稳定静态工作点和减小零点漂移， 并防止产生非线性失真。
在 反馈电路上串联电容可除去直流反馈。
交流负反馈的主要作用： 提高放大倍数、输出量的稳定性。
负反馈电路放大倍数的变化率仅为无负反馈电路放 大倍数的变化率的 1/(1+AF )。
通过输入信号与反馈信号的叠加，减小非线性失真。
延缓在低频区和高频区放大倍数下降的速度，扩展通频带。
8．负反馈电路对放大电路的工作特性有哪些影响 ?如果用 K 表示反馈系数， A 表示放大电 路的开环增益，写出闭环负反馈放大电路的增益表达式。
负反馈电路对放大电路的工作特性的影响： 稳定静态工作点和减小零点漂移； 降低放大倍数； 提高放大倍数及输出的稳定性； 减小非线性失真； 扩展通频带。
闭环负反馈放大电路的增益表达式(推导) ：9．在一个电子电路中正反馈的作用是什么 ?正反馈是反馈信号与输入信号叠加， 是输入信号增强的一种反馈。
其主要作用是构成振 荡电路， 即构成没有输入信号而保持输出的电路。
在某些情况下， 还能起增强输出信号的作 用。
10．要使一个半导体放大电路稳定工作，主要可以来取哪些措施？工作原理是什么？① 采用交流负反馈电路， 包括电流串联负反馈电路、 电压串联负反馈电路、 电压并联负 反馈电路和电流并联负反馈电路。
其作用有三： 一是提高放大倍数的稳定性。
负反馈电路放 大倍数的变化率仅为无负反馈电路放大倍数的变化率的1/(1+ AF)。
二是通过输入信号与反馈 信号的叠加， 减小非线性失真。
三是延缓在低频区和高频区放大倍数下降的速度， 扩展通频带。
② 合理选择静态工作点， 并采用直流负反馈， 如采用共发射极分压偏置放大电路， 稳定 静态工作点。
稳定静态工作点的作用之一是防止非线性失真。
③ 采用差动电路作为输入级，克服零点漂移。
④减小晶体管极间分布电容，扩展通频带，以减小频率失真。
⑤提高输入阻抗和减小输出阻抗，以减小信号源波动和负载波动的影响。
⑥采用高质量稳压电源，以减小电源波动的影响。
11．差分放大电路有哪些特点 ?差分放大电路的主要用途有哪些特点： (1) 克服由温度变化、电源电压波动、元件老化等原因(属于缓变信号)引起的零点漂 移，即当输入 u i =0 时输出 u o 0 的现象；A f X X o iX i X f X o A X i AFX i 1 AFX o(2)由对称单元和深度交流电流负反馈抑制共模信号；(3)增大输入电阻。
12．一个单调谐谐振电路的通频带BW 3dB 和哪些因素有关？如何用公式表示？放大倍数降低为A um 2时的频率范围称为通频带。
通频带用BW 表示，即BW= f H f L。
在低频区，由于耦合电容、分布电容不能忽略，放大倍数降低；在高频区，三极管结电容等不能忽略，放大倍数也降低。
由此形成通频带。
除增大电路的耦合电容、减小分布电容，应用小结电容三极管等方法可扩展通频带外，增加负反馈也可可扩展通频带。
带负反馈电路的通频带为BW f 1 A F BW13．一个理想运算放大器有哪些主要特点？集成运算放大器是一个高增益的、各级间直接耦合的、具有深度负反馈的多级合放大器。
其主要特点是：(1)差模开环放大倍数很大，多为1 104 1 107，一般当作无限大处理；(2)差模输入电阻很大，一般当作无限大处理；(3)输出电阻很小，一般当作零处理；(4)共模抑制比很大，一般当作无限大处理。
正因为如此，分析集成运放电路时，可将两个输入端看作开路，也可看作短路，而且输入电流为零。
14．一个实用的线性运算放大电路的放大倍数和哪些因素有关？线性运算放大电路应当闭环工作。
这时的放大倍数应当是指闭环放大倍数。
影响线性集成运算放大倍数最重要的因素是输入电阻和反馈电阻。
此外，线性集成运算的放大倍数还在一定程度上受到起性能参数的影响。
例如，推算运算电路的放大倍数的前提是假定其开环放大倍数和输入电阻为无限大，而这是不可能的，这样的假定必然产生一定的偏差，影响到放大倍数。
又如，由于集成运放的输入失调电压不等于零，可产生额外输出，影响放大倍数。
15．一个实用运算放大器电路的放大倍数和什么因素有关？试加以解释。
(同上) 16．数字电路和模拟电路都有些什么区别？各自的应用场合是什么？数字电路和模拟电路都的区别：(1)输入信号和输出信号不同。
模拟电子电路的信号是随时间连续变化的模拟信号，而数字电子电路的信号是不连续的脉冲信号或数字信号，数字电路最常见的就是两种状态，即高电平的1态和低电平的0 态。
(2)模拟电路主要研究电路的输出信号与输入信号之间大小、相位、失真的关系，数字电路则研究输出信号与输入信号之间逻辑关系。
(3)模拟电路中的电子元件多工作在线性区，数字电路中的电子元件多工作在非线性区。
例如，模拟电路中的三极管一般工作在放大区，而数字电路中的三极管基本上都工作在截止区和饱和区。
（4）模拟电路中的运算采用十进制代数运算，而数字电路中的运算采用二进制、十六进制等进制的逻辑运算。
应用：数字电路和模拟电路都可用于电子整机和自动控制系统，但前者用于模拟信号的处理，后者用于数字型号的处理。
数字电路的精度更高，应用更广。
17．数字电路和模拟电路的主要特点是什么？并加以说明。
（参上）18．什么叫正逻辑电路？什么叫负逻辑电路？正逻辑和负逻辑之间如何等效变换？正逻辑0态表示低电平状态，1态表示高电平状态；负逻辑0态表示高电平状态，1 态表示低电平状态。
加反相器即可实现正逻辑与负逻辑之间的变换。
此外，正逻辑的与门电路相当于负逻辑的或门电路，正逻辑的或门电路相当与负逻辑的与门电路。
改变与、或门可实现正逻辑电路与负逻辑电路之间的变换。
19．组合逻辑电路与时序逻辑电路各自的特点是什么?有何不同?组合逻辑电路的输入端、输出端都可以是变量的组合或单一变量。
组合逻辑电路的输出仅仅决定于输入，而与电路初始状态无关。
组合逻辑电路没有反馈通路，没有记忆元件。
全加器、译码器、编码器等组合逻辑电路。
时序逻辑电路的输入端、输出端也都可以是变量的组合或单一变量。
时序逻辑电路的输出除决定于电路的输入外，还决定于电路原始状态，是具有记忆功能的组合逻辑电路。
时序逻辑电路由组合逻辑电路和存储电路组成。
计数器、寄存器、读/写存储器等都属于时序逻辑电路。
20．电桥的工作原埋是什么？按供电方式电桥可以分为哪几类？用用于测量，电桥的优点都有哪些电桥是把被测量参数与标准参量进行比较以实现电气测量的仪器。
其中，平衡电桥用于测量技术；不平衡电桥用于检测技术。
按按供电方式分直流电桥（含单臂电桥、双臂电桥）和交流电桥（含西林电桥、变压器电桥等）。
电桥的优点是测量精度高，而且有利于实现自动控制。
21．说明目前常用的电光源有哪几种？电光源主要有哪些技术指标？按光源的性质，电光源分为热辐射光源、气体放电光源和半导体光源。
热辐射光源是由电流通过钨丝使之升温达到白炽状态而发光，简单、发光效率低。
气体放电光源是利用电极间气体放电产生可见光和紫外线，再由可见光和紫外线激发灯管或灯泡内壁上的荧光粉使之发光，发光效率可达白炽灯的3倍左右。
半导体光源是利用半导体的光电效应发光，便于实现多种控制，发光效率不高。
照明指标：照（亮）度，单位lx；颜色，按色温分为暖、中间、冷三类；亮度对比，设计亮度宜高于周边亮度的3 倍，局部最大亮度不高于平均亮度的10 倍；眩光；照度均匀度，作业场所不宜小于0.7；反射比，顶棚最高，墙面次之，地面和设备最低。
