喷漆循环水系统设计及漆渣处理系统马力窦德玉摘要为方便有效地在涂装生产中的喷漆循环水系统实现漆渣分离，并作进一步的干燥处理，介绍了一种新型吸取式漆渣处理及真空压滤干燥系统，并通过对水循环系统系统设计原理及构造的阐述，对该漆渣处理系统的工作原理进行了描述。
实际应用证明，该系统处理漆渣效果明显，操作方便。
关键词涂装；自动除渣处理系统；喷漆；循环水系统；设计o前言涂装喷涂过程中产生大量的过喷漆雾及有机溶剂气体，严重影响环境和操作者的身体健康。
据测定，喷漆室排放的漆雾和有机溶剂的浓度为300～2000毫克/m3，为了处理废气，必须合理的设计捕捉漆雾的水系统。
本人根据多个现场调试，借鉴国内外先进涂装线的经验，设计了一整套漆渣处理系统，以供同行参考。
该系统按照功能可分为循环水系统、加药系统、漆渣处理系统、脱水过滤系统。
1 循环水系统设计原理及方法湿式喷漆室的作用是将水雾化，捕捉过喷漆雾。
为了提高漆雾捕捉效率，必须减少循环水中已捕捉油漆颗粒的含量，除采用加入化学药剂法分离油漆颗粒外，对漆渣处理系统（图1）设备构造也有特定的要求：图1 漆渣处理系统原理1.2.回流区 3.浮渣区 4.吸渣及过滤区5. 漆渣整合区6. 脱水过滤系统回流区1和2：该区域位于喷房回水口位置，设置有溢流板及过滤网，其作用是消减回流水的冲击力，通过高位溢流，降低槽内流速，并过滤掉大块漆渣。
该区域循环水停留时间要求为0.8分钟，槽体截面流速0.05~0.075m/s。
浮渣区3：为有效的将截留后的漆雾（包括其中的树脂、溶剂等）聚集成块状漆渣，并通过气浮漂浮于表面，须严格控制槽内循环水的流速及循环水停留时间，确保漆渣上浮到水面时正好回流到溢渣区。
大量的现场观察及试验表明，该区域循环水滞留时间为5.5~7分钟、槽内液体表面浓度为600mg/L，槽体截面流速0.05m/s时效果较佳。
吸渣及过滤区4：该区域设置有自动溢流堰，可根据液面高度自动调整进渣口位置，尽可能多的将上浮的漆渣收集到吸渣口，通过专用的浮渣泵吸入漆渣处理区6作进一步处理。

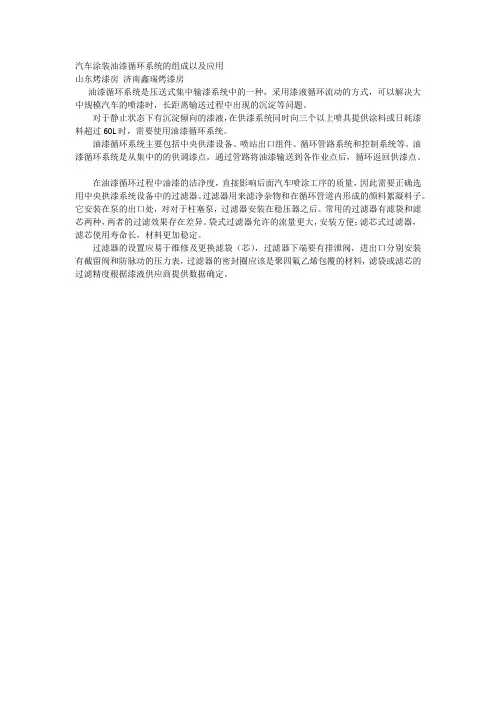

汽车涂装油漆循环系统的组成以及应用
山东烤漆房济南鑫瑞烤漆房
油漆循环系统是压送式集中输漆系统中的一种，采用漆液循环流动的方式，可以解决大中规模汽车的喷漆时，长距离输送过程中出现的沉淀等问题。
对于静止状态下有沉淀倾向的漆液，在供漆系统同时向三个以上喷具提供涂料或日耗漆料超过60L时，需要使用油漆循环系统。
油漆循环系统主要包括中央供漆设备、喷站出口组件、循环管路系统和控制系统等。
油漆循环系统是从集中的的供调漆点，通过管路将油漆输送到各作业点后，循环返回供漆点。
在油漆循环过程中油漆的洁净度，直接影响后面汽车喷涂工序的质量，因此需要正确选用中央拱漆系统设备中的过滤器。
过滤器用来滤净杂物和在循环管道内形成的颜料絮凝料子。
它安装在泵的出口处，对对于柱塞泵，过滤器安装在稳压器之后。
常用的过滤器有滤袋和滤芯两种，两者的过滤效果存在差异。
袋式过滤器允许的流量更大，安装方便；滤芯式过滤器，滤芯使用寿命长，材料更加稳定。
过滤器的设置应易于维修及更换滤袋（芯），过滤器下端要有排泄阀，进出口分别安装有截留阀和防脉动的压力表，过滤器的密封圈应该是聚四氟乙烯包覆的材料，滤袋或滤芯的过滤精度根据漆液供应商提供数据确定。
油漆循环系统是由多个材料供应管组成的，用于保持和控制油漆的工艺要求，并将油漆以一定的压力和流量输送到喷漆工位的一种管道网络，它包括中央供漆设备（泵、涂料处理元件、空气处理元件、油漆桶、控制部分）、喷站出口元件额管路系统。

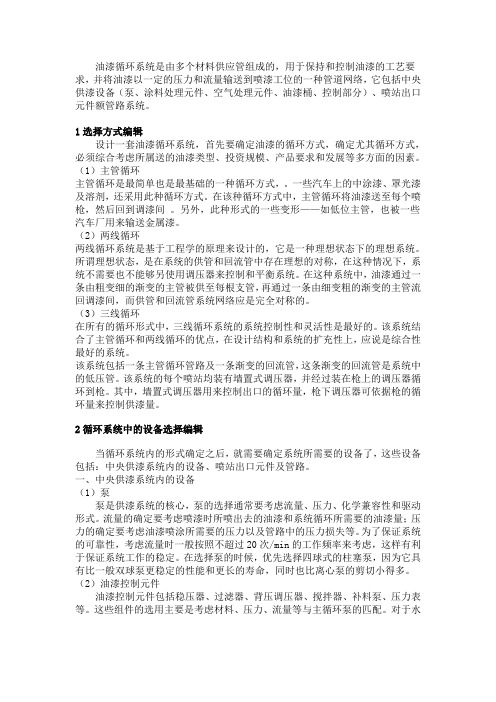

1选择方式编辑设计一套油漆循环系统，首先要确定油漆的循环方式，确定尤其循环方式，必须综合考虑所属送的油漆类型、投资规模、产品要求和发展等多方面的因素。
（1）主管循环主管循环是最简单也是最基础的一种循环方式，。
一些汽车上的中涂漆、罩光漆及溶剂，还采用此种循环方式。
在该种循环方式中，主管循环将油漆送至每个喷枪，然后回到调漆间。
另外，此种形式的一些变形——如低位主管，也被一些汽车厂用来输送金属漆。
（2）两线循环两线循环系统是基于工程学的原理来设计的，它是一种理想状态下的理想系统。
所谓理想状态，是在系统的供管和回流管中存在理想的对称，在这种情况下，系统不需要也不能够另使用调压器来控制和平衡系统。
在这种系统中，油漆通过一条由粗变细的渐变的主管被供至每根支管，再通过一条由细变粗的渐变的主管流回调漆间，而供管和回流管系统网络应是完全对称的。
（3）三线循环在所有的循环形式中，三线循环系统的系统控制性和灵活性是最好的。
该系统结合了主管循环和两线循环的优点，在设计结构和系统的扩充性上，应说是综合性最好的系统。
该系统包括一条主管循环管路及一条渐变的回流管，这条渐变的回流管是系统中的低压管。
该系统的每个喷站均装有墙置式调压器，并经过装在枪上的调压器循环到枪。
其中，墙置式调压器用来控制出口的循环量，枪下调压器可依据枪的循环量来控制供漆量。
2循环系统中的设备选择编辑当循环系统内的形式确定之后，就需要确定系统所需要的设备了，这些设备包括：中央供漆系统内的设备、喷站出口元件及管路。
一、中央供漆系统内的设备（1）泵泵是供漆系统的核心，泵的选择通常要考虑流量、压力、化学兼容性和驱动形式。
流量的确定要考虑喷漆时所喷出去的油漆和系统循环所需要的油漆量；压力的确定要考虑油漆喷涂所需要的压力以及管路中的压力损失等。

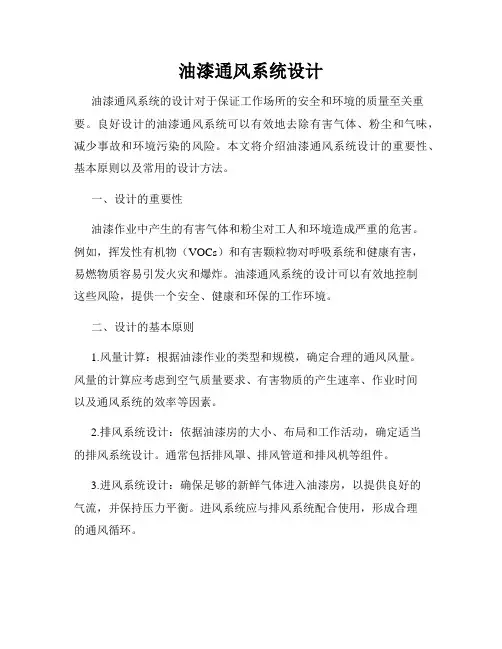

油漆通风系统设计油漆通风系统的设计对于保证工作场所的安全和环境的质量至关重要。
良好设计的油漆通风系统可以有效地去除有害气体、粉尘和气味，减少事故和环境污染的风险。
本文将介绍油漆通风系统设计的重要性、基本原则以及常用的设计方法。
一、设计的重要性油漆作业中产生的有害气体和粉尘对工人和环境造成严重的危害。
例如，挥发性有机物（VOCs）和有害颗粒物对呼吸系统和健康有害，易燃物质容易引发火灾和爆炸。
油漆通风系统的设计可以有效地控制这些风险，提供一个安全、健康和环保的工作环境。
二、设计的基本原则1.风量计算：根据油漆作业的类型和规模，确定合理的通风风量。
风量的计算应考虑到空气质量要求、有害物质的产生速率、作业时间以及通风系统的效率等因素。
2.排风系统设计：依据油漆房的大小、布局和工作活动，确定适当的排风系统设计。
通常包括排风罩、排风管道和排风机等组件。
3.进风系统设计：确保足够的新鲜气体进入油漆房，以提供良好的气流，并保持压力平衡。
进风系统应与排风系统配合使用，形成合理的通风循环。
4.过滤系统设计：选择合适的过滤器，去除气体中的有害物质和粉尘。
常用的过滤器包括活性炭过滤器和高效颗粒空气过滤器。
5.排风管道和散热设计：设计合理的排风管道布局，避免风道阻力和压力损失。
同时，考虑散热问题，防止排风系统过热，减少火灾风险。
6.监控和维护：安装必要的监测设备，如温度传感器、风速仪和有害气体监测器等，及时掌握系统的状况。
定期检查和维护设备，确保其正常工作。
三、常用的设计方法1.局部通风方法：在油漆作业区域周围设置局部排风装置，直接吸取有害气体和粉尘，减少室内污染。
这种方法通常适用于小型作业区域。
2.全局通风方法：通过油漆房的整体通风系统，保持较高的通风风量和良好的气流，将有害物质和粉尘迅速排出工作区域。
这种方法适用于大型作业区域。
3.静电除尘法：通过静电作用，将油漆作业中产生的带电颗粒物去除，减少粉尘的排放。
这种方法通常结合全局通风方法使用，效果更好。

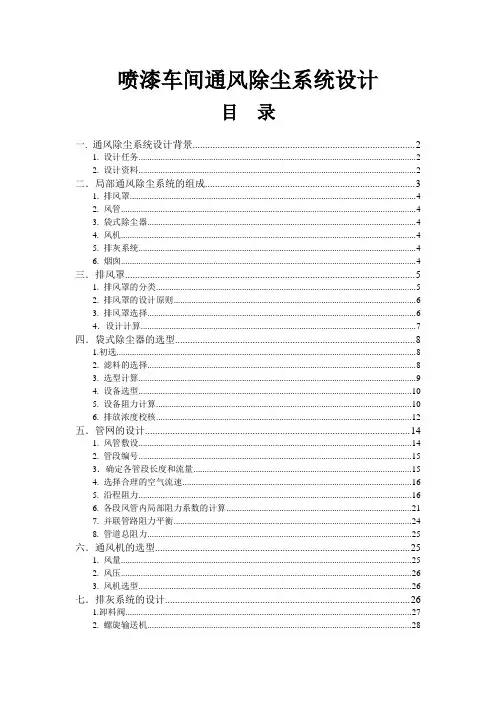

喷漆车间通风除尘系统设计目录一. 通风除尘系统设计背景 (2)1. 设计任务 (2)2. 设计资料 (2)二．局部通风除尘系统的组成 (3)1. 排风罩 (4)2. 风管 (4)3. 袋式除尘器 (4)4. 风机 (4)5. 排灰系统 (4)6. 烟囱 (4)三．排风罩 (5)1. 排风罩的分类 (5)2. 排风罩的设计原则 (6)3. 排风罩选择 (6)4．设计计算 (7)四．袋式除尘器的选型 (8)1.初选 (8)2. 滤料的选择 (8)3. 选型计算 (9)4. 设备选型 (10)5. 设备阻力计算 (10)6. 排放浓度校核 (12)五．管网的设计 (14)1. 风管敷设 (14)2. 管段编号 (15)3．确定各管段长度和流量 (15)4. 选择合理的空气流速 (16)5. 沿程阻力 (16)6. 各段风管内局部阻力系数的计算 (21)7. 并联管路阻力平衡 (24)8. 管道总阻力 (25)六．通风机的选型 (25)1. 风量 (25)2. 风压 (26)3. 风机选型 (26)七．排灰系统的设计 (26)1.卸料阀 (27)2. 螺旋输送机 (28)八．烟囱尺寸的设计 (31)1. 烟囱高度 (31)2. 烟囱的出口截面 (32)3. 烟囱的入口截面 (32)4. 风帽设计 (32)九．工程经济概算 (32)1. 工程投资 (32)2. 运行费用 (33)十．附录 (34)1. 除尘常用风机性能表 (34)2. LCPM型脉冲除尘器性能参数表 (35)十一. 致谢 (36)参考文献 (37)一. 通风除尘系统设计背景1. 设计任务本课程设计的任务是为一喷漆车间设计完整的通风除尘系统（选用袋式除器），降低喷漆工作中产生的粉尘对工人健康的危害，使得尾气排放符合国家大气污染物综合排放标准（GB16297-1996）。
2. 设计资料（1）尘源及粉尘特性尘源为喷漆车间的小型零件喷漆工作台，一共16个工作台，分两排置于车间南北两个方向，其尺寸均为(m)：a×b=0.4×0.3，工作台距水平地面高度为1.2m。

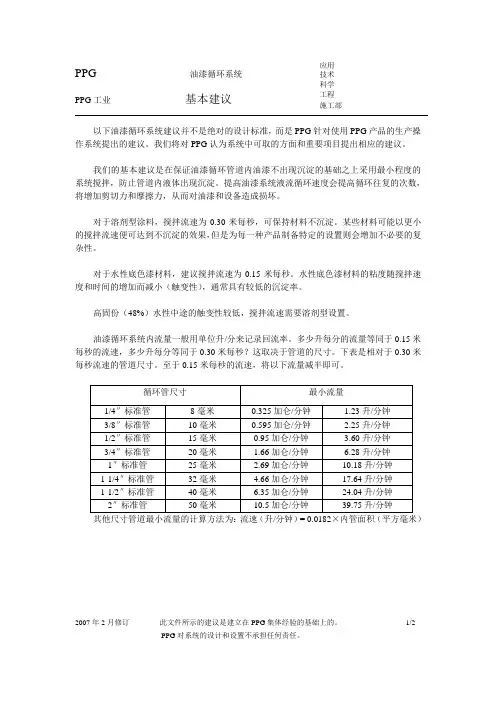

以下油漆循环系统建议并不是绝对的设计标准，而是PPG针对使用PPG产品的生产操作系统提出的建议。
