谐波治理及无功补偿方案谐波治理及无功补偿方案随着现代电力系统的快速发展和应用，电力质量问题日益凸显。
其中一个主要问题就是谐波污染，谐波污染会对电力系统产生极大的危害，如烧毁电器设备、造成供电失灵等。
为了有效解决谐波污染问题，可以采用谐波治理及无功补偿方案。
一、谐波治理1.谐波发生的原因谐波是指电源产生的不同于基波频率的信号，其会把电力系统中的电压和电流形成很多波峰，属于高频电流。
2.谐波的产生谐波的形成，主要是由非线性负载所引起（例如变频器、电子电路等），这些负载会对输电线路上传输的电能进行畸变，导致电力系统中产生多余的波形。
3.谐波的危害谐波的危害十分显著，其主要表现为电力系统中的电器设备可能会受到烧毁的风险，从而引发一系列的安全事故和设备故障。
4.谐波治理方案（1）滤波器法：通过在负载侧增加合适的滤波器，可以去除输出信号中的高频波形，让电力系统中的电路保持基波同步。
（2）减小非线性负载法：由于非线性负载是谐波形成的主要原因，因此可以通过减少或替换负载器件，从而降低谐波的产生。
（3）提高系统阻抗法：当系统的阻抗增加时，电源的输出电流会减少，从而谐波的产生会得到一定的减少。
二、无功补偿1.无功补偿的原理无功补偿是一种电力系统中无功功率的调节方法，其通过连接电容器或电感器，来对补偿线路进行补偿，从而实现对无功功率的控制和调节。
2.无功功率的特点无功功率具有波动性和成段性的特点，这是由于电力系统中产生的无功功率主要受到负载方向或回路的变化所影响。
3.无功补偿的作用（1）提高功率因数：在无功补偿的情况下，系统的功率因数会有所提高，从而有效降低负载对电力系统的影响。
（2）降低电网损耗：通过对电路进行无功补偿，可以将电力系统中的无功功率转化为有用的有功功率，从而减少电网的能量损耗。
（3）提高电力系统的稳定性：无功功率的波动会影响电力系统的稳定性，因此，通过无功补偿，可以有效地提高电力系统的稳定性。
4.无功补偿方案（1）串联电容补偿法：通过在电路中增加合适的等效容值，可以将谐波电流从发电端分流到电容器中。
{技术规范标准}动态无功补偿与谐波治理装置技术规范书技术规范标准是为了保证产品的质量、安全、可靠性和互操作性，涉及到产品设计、制造、安装、使用和维护等各个环节的规范。
动态无功补偿与谐波治理装置是一种用于电力系统中的设备，可以根据电力系统的负荷变化，动态地调整无功功率和谐波电流，以提高电网的稳定性和电力质量。
为了确保动态无功补偿与谐波治理装置的安全和性能，制定了相应的技术规范书。
技术规范书的内容一般包括以下几个方面：1.设计要求：规定了动态无功补偿与谐波治理装置的设计要求，包括输入电压范围、输出电流范围、响应时间、效率等参数要求。
2.产品结构与材料：规定了动态无功补偿与谐波治理装置的结构和材料要求，包括外壳材料、散热结构、连接器、电子元器件等。
3.性能要求：规定了动态无功补偿与谐波治理装置的性能要求，包括静态无功补偿能力、动态无功补偿能力、谐波治理能力、稳定性等。
4.试验方法与检测要求：规定了动态无功补偿与谐波治理装置的试验方法和检测要求，包括输入输出电压电流测量、响应时间测量、效率测量、稳定性试验等。
5.安装与调试：规定了动态无功补偿与谐波治理装置的安装和调试要求，包括接线要求、接地要求、防雷要求等。
6.使用与维护：规定了动态无功补偿与谐波治理装置的使用和维护要求，包括使用环境要求、维护周期、维护内容、故障排除等。
制定技术规范标准的目的是为了保证产品的质量和性能，促进行业的健康发展。
技术规范标准的制定需要充分考虑市场需求、技术发展和国家政策等因素，同时也需要与相关的国际标准保持一致，以便于产品在国际市场上的竞争。
动态无功补偿与谐波治理装置技术规范书的制定是为了推动电力系统的能效化和智能化发展，提高电力系统的稳定性和电力质量。
通过定期修订和更新技术规范标准，可以适应技术的发展和市场的需求变化，促进技术的创新和应用。

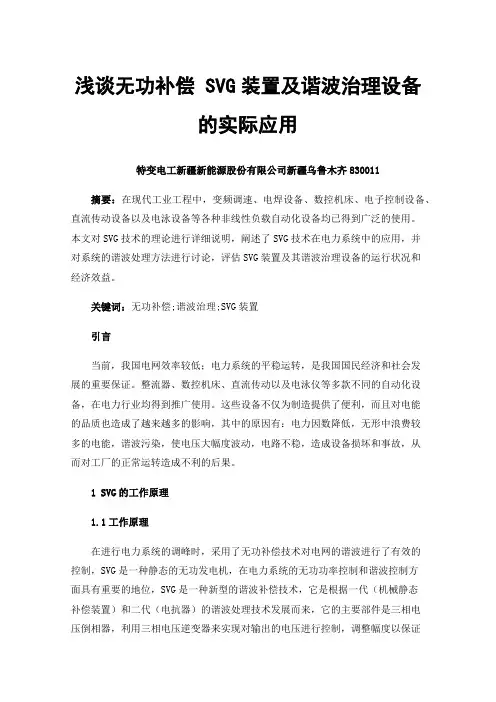

浅谈无功补偿 SVG装置及谐波治理设备的实际应用特变电工新疆新能源股份有限公司新疆乌鲁木齐830011摘要：在现代工业工程中，变频调速、电焊设备、数控机床、电子控制设备、直流传动设备以及电泳设备等各种非线性负载自动化设备均已得到广泛的使用。
本文对SVG技术的理论进行详细说明，阐述了SVG技术在电力系统中的应用，并对系统的谐波处理方法进行讨论，评估SVG装置及其谐波治理设备的运行状况和经济效益。
关键词：无功补偿;谐波治理;SVG装置引言当前，我国电网效率较低；电力系统的平稳运转，是我国国民经济和社会发展的重要保证。
整流器、数控机床、直流传动以及电泳仪等多款不同的自动化设备，在电力行业均得到推广使用。
这些设备不仅为制造提供了便利，而且对电能的品质也造成了越来越多的影响，其中的原因有：电力因数降低，无形中浪费较多的电能，谐波污染，使电压大幅度波动，电路不稳，造成设备损坏和事故，从而对工厂的正常运转造成不利的后果。
1 SVG的工作原理1.1工作原理在进行电力系统的调峰时，采用了无功补偿技术对电网的谐波进行了有效的控制，SVG是一种静态的无功发电机，在电力系统的无功功率控制和谐波控制方面具有重要的地位，SVG是一种新型的谐波补偿技术，它是根据一代（机械静态补偿装置）和二代（电抗器）的谐波处理技术发展而来，它的主要部件是三相电压倒相器，利用三相电压逆变器来实现对输出的电压进行控制，调整幅度以保证输出的功率品质，并根据幅度的变化来进行感应或输出。
在电网中采用并联桥型换相，利用电抗器可以调整交流输出的电压幅度和相位，从而有效地消除无功电流，从而对电网进行无功补偿。
SVG技术在电网中的运用分为三大类型：空载运行模式、容性运行模式、感性运行模式，其中 SVG既不会吸收也不会释放无功。
电容工作方式中有一次提前电流I1，它是用持续的方式来调整SVG的无功的；感应操作方式中有一个延迟电流I2，SVG所吸收的无功可以被持续地进行控制。
无功补偿与节能降耗的分析为了提高供电系统的安全性、可靠性和经济效益，因此在配网运行时，必须最大限度的进行节能降耗。
为了实现上述目标，本文主要从以下几个方面进行研究，首先对无功补偿技术的相关内容进行介绍。
其次还对实现无功补偿的措施进行探讨，分别从补偿点、补偿容量的确定与无功补偿设备、投切开关的选择这四个方面来进行探讨。
标签：10kV；配网；无功补偿；节能损耗在配网中，为了减少无功功率的损耗，可以安装无功补偿设备，比如：并联电容器，这样在电路运行时，无功补偿设备就会对电抗进行自动感应。
引起无功功率损耗的主要方式为：在电网运行时，线路中会存在无功功率，电网电源就将此无功功率提供给感性负荷，从这里可以看出，变压器和线路在输送电的工程中会产生无功功率，进而发生电能损耗，通过安装相关设备将此损耗降到最低的方式为无功补偿技术。
在电网中，无功补偿设备具有降损节能的作用，其优点为投资成本低、效益高，还可以不断提升功率因数，因此无功补偿技术值得在配网中推广与应用。
1 无功补偿的相关介绍在配网运行时，为电感负载提供无功补偿是一项极其重要的工作，其实现方式主要有两种：（1）直接通过输电系统来进行补偿，如果是应用此方法来实现的话，就要综合两个方面来考虑，一方面是无功功率，另一个方面是有功功率。
因此此方式就存在缺点了，增加电能损耗，这主要是对无功功率进行输送造成的，从而增加电力运输的成本，违背了经济性原则；（2）通过电容器来实现补偿，此方式可以有效避免上述存在的问题，也可以有效的对无功损耗进行降低，使功率因数倍增，提升电力系统的经济性。
功率因数在电力系统运行时，也发挥着重要的作用，它是电源输出是否有效的反映，这样就可以通过功率因数对有效利用率进行计算，真实的了解电力的运行情况。
在配网运行时，如果存在大量的无功损耗，将会给配网的安全、经济运行造成很大的影响，主要有两个方面：一是使线路损坏的发生率不断提高；二是造成供电系统不稳定，使得用户的用电质量不断下降。
无功补偿及谐波治理工程技术方案无功补偿与谐波治理是电力系统中的两个重要问题。
无功补偿主要解决无功功率的调节问题，谐波治理主要解决电力系统中谐波污染的问题。
本文将就无功补偿及谐波治理工程技术方案进行详细的介绍。
1.电容补偿技术方案电容补偿是通过串联电容来提供无功功率，从而提高功率因数。
该技术方案具有成本低、无功补偿效果好等优点。
适用于对电网无功功率负荷波动较小的场所。
2.静止无功发生器（SVC）技术方案SVC是通过调节阻抗来提供无功功率的一种补偿方式。
它具有响应速度快、补偿效果好等优点。
适用于电网无功功率负荷波动较大的场所。
3.静态同步无功发生器（STATCOM）技术方案STATCOM是通过调整电压来提供无功功率的一种补偿方式。
该技术方案具有响应速度快、无功补偿效果好等优点。
适用于对电压稳定性要求较高的场所。
1.谐波滤波器技术方案谐波滤波器是将发生谐波的电流或电压引入滤波器，通过滤波器的谐波抑制特性将其滤除。
该技术方案具有谐波抑制效果好、性能稳定等优点。
适用于单一谐波频率的场所。
2.谐波变压器技术方案谐波变压器是通过在电力系统中串联谐波补偿变压器来抵消谐波电流。
该技术方案具有谐波抑制效果好、谐波适应性强等优点。
适用于多个谐波频率的场所。
3.主动滤波器技术方案主动滤波器是通过检测谐波电流或电压，并通过逆变器产生反向相位的谐波电流来抵消原有谐波电流。
该技术方案具有谐波抑制效果好、适应性强等优点。
适用于谐波频率较多、波动较大的场所。
综上所述，无功补偿技术方案包括电容补偿技术方案、静止无功发生器技术方案和静态同步无功发生器技术方案。
谐波治理技术方案包括谐波滤波器技术方案、谐波变压器技术方案和主动滤波器技术方案。
根据具体情况选择合适的技术方案，能够有效地解决电力系统中的无功补偿和谐波治理问题，提高电力系统的稳定性和供电质量。
谐波治理方案7篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作计划、工作总结、实施方案、应急预案、活动方案、规章制度、条据文书、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work plans, work summaries, implementation plans, emergency plans, activity plans, rules and regulations, document documents, teaching materials, essay compilations, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!谐波治理方案7篇谐波治理方案篇1谐波治理方案是指在城市建设和社会发展过程中，为了实现生态环境保护和可持续发展的目标，通过一系列的管理控制措施来减少谐波和噪音对环境和人民健康的负面影响。
国家发展改革委办公厅关于印发《绿色低碳先进技术示范项目清单（第一批）》的通知文章属性•【制定机关】国家发展和改革委员会•【公布日期】2024.03.30•【文号】发改办环资〔2024〕272号•【施行日期】2024.03.30•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】节能管理正文国家发展改革委办公厅关于印发《绿色低碳先进技术示范项目清单（第一批）》的通知发改办环资〔2024〕272号科技部、工业和信息化部、财政部、自然资源部、住房和城乡建设部、交通运输部、国务院国资委、国家能源局、中国民航局办公厅（综合司），各省、自治区、直辖市及计划单列市、新疆生产建设兵团发展改革委，国家开发银行：为贯彻落实党中央、国务院决策部署，加快绿色低碳先进技术示范应用和推广，按照《绿色低碳先进技术示范工程实施方案》（发改环资〔2023〕1093号）工作部署，我委会同有关部门组织开展了第一批绿色低碳先进技术示范项目申报遴选工作。
经项目单位申报、地方审核推荐、第三方机构评审、部门及地方复核、公开征求意见等遴选审核程序，确定了第一批示范项目清单，现予公布，并就有关事项通知如下：一、加强项目要素保障。
各有关地区和部门要指导项目单位扎实做好用地审批、规划许可、节能审查、环境影响评价等工作，引导金融机构加大融资支持力度，鼓励社会资本以多种形式参与示范项目建设。
我委将统筹利用现有中央预算内投资渠道，积极支持符合条件的示范项目建设。
各地区要通过预算内投资及其他财政资金渠道，对符合条件的项目积极予以支持。
二、强化全流程监督管理。
各地区发展改革委要持续跟踪调度项目进展，加强工作协调，确保示范项目建设取得实效。
我委将会同有关部门加强对示范项目的监管，适时组织开展成效评估。
对于示范效果突出项目，我委将会同有关部门加强宣传推广。
对于建设进展缓慢、成效不及预期的项目，各地区发展改革委要加强督促指导帮扶，整改后仍未达到要求的，调整退出清单。
宁安益昕钢铁公司35母线动态无功补偿装置（）技术方案1.1项目说明宁安益昕钢铁公司本期新上轧钢生产线配置交流电机4台，直流电机8台，1000炼钢变压器水泵用电1台，1000轧钢变压器吊车用电1台，7000/35型变压器8台负责中频炉供电，变压器可以超载20%运行。
轧炼钢车间系24小时连续生产，全年生产10个月左右。
中频炉为24脉整流系统供电，在冶炼过程中有高次谐波产生，并使供电电压波形发生畸变，供电质量下降，为此，需在熔炼炉所在的35母线装设一套动态无功补偿装置（），以消除高次谐波、减少电压波动、提高系统功率因数、改善电能质量、节能降耗、降低运行成本等目的。
1.2设计依据1.2.1环境条件设备使用环境−安装地点：户内或户外−海拔高度：＜1000m配电系统概况−系统额定电压：35−系统最高电压：40.5−系统额定频率：501.2.2主要技术参数电能质量考核点（点）为220母线。
1.2.3 设计使用的标准11920—89 《电站电气部分集中控制装置通用技术条件》50227—1995 《高压并联电容器装置设计规范》。
50227 《并联电容器装置设计规范》3983.2 《高压并联电容器》5316 《串联电抗器》1985—89 《交流高压隔离开关和接地开关》1032—2000 《交流无间隙金属氧化物避雷器》3.1—1997 《高压输变电设备的绝缘配合》5582 《高压电力设备外绝缘污秽等级》11022 《高压开关设备通用技术条件》1985 《交流高压隔离开关和接地开关》5273 《变压器、高压电器和套管的接线端子》775 《绝缘子试验方法》4109 《高压套管技术条件》14549—1993 《电能质量公用电网谐波》14285—93 《继电保护和安全自动装置技术规程》12325 《电能质量供电电压偏差》12326 《电能质量电压波动和闪变》15543 《电能质量三相电压不平衡》15945 《电能质量电力系统频率偏差》系统配置、设备制造遵守但不低于现行的、最新版本的国家标准及原电力部制定有关技术规范。

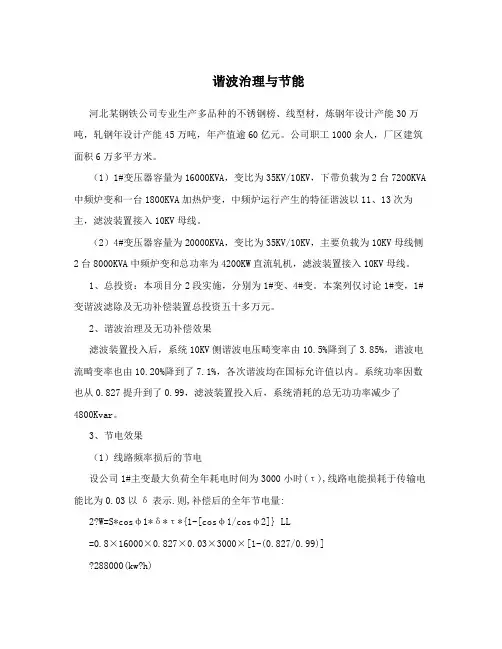

谐波治理与节能河北某钢铁公司专业生产多品种的不锈钢榜、线型材，炼钢年设计产能30万吨，轧钢年设计产能45万吨，年产值逾60亿元。
公司职工1000余人，厂区建筑面积6万多平方米。
（1）1#变压器容量为16000KVA，变比为35KV/10KV，下带负载为2台7200KVA 中频炉变和一台1800KVA加热炉变，中频炉运行产生的特征谐波以11、13次为主，滤波装置接入10KV母线。
（2）4#变压器容量为20000KVA，变比为35KV/10KV，主要负载为10KV母线侧2台8000KVA中频炉变和总功率为4200KW直流轧机，滤波装置接入10KV母线。
1、总投资：本项目分2段实施，分别为1#变、4#变。
本案列仅讨论1#变，1#变谐波滤除及无功补偿装置总投资五十多万元。
2、谐波治理及无功补偿效果滤波装置投入后，系统10KV侧谐波电压畸变率由10.5%降到了3.85%，谐波电流畸变率也由10.20%降到了7.1%，各次谐波均在国标允许值以内。
系统功率因数也从0.827提升到了0.99，滤波装置投入后，系统消耗的总无功功率减少了4800Kvar。
3、节电效果（1）线路频率损后的节电设公司1#主变最大负荷全年耗电时间为3000小时(τ),线路电能损耗于传输电能比为0.03以δ表示.则,补偿后的全年节电量:2?W=S*cosφ1*δ*τ*{1-[cosφ1/cosφ2]} LL=0.8×16000×0.827×0.03×3000×[1-(0.827/0.99)]288000(kwh)注:0.8为主变负荷率（2）补偿后变压器全年节电量:22 ?W=?P*(S1/S2)*τ*[1-(cosφ1/cosφ2)] Td=240×{(0.8×16000)/16000}2×3000×0.30218140000(kwh)式中P为变压器短路损耗,为240KW d（3）补偿投入后的全年总的节电效果:W=W+W LT=288000+140000=428000(kw?h)= 428000x0.58元=24.8万元式中：电费按0.58元/度，负荷1年工作时间为3000小时（4）力率电费的节约:根据浙江地区的电费计价方式，用户全年应交纳的功率因数调整电费约为：（以当地供电局功率因数考核点为0.9计算，补偿前用户系统的功率因数为0.827,则功率因数罚款力率为+3.5%。
直流输电系统谐波危害及治理新方案研究一、研究背景和意义随着电力系统的不断发展，直流输电技术在长距离、大容量输电领域得到了广泛应用。
然而直流输电系统在运行过程中会产生大量的谐波，这些谐波对电力系统的稳定性、设备寿命和电网安全产生严重影响。
因此研究直流输电系统谐波危害及治理新方案具有重要的理论和实践意义。
首先研究直流输电系统谐波危害有助于提高电力系统的运行效率。
谐波会导致电力系统中的无功功率增加，从而使发电机、变压器等设备的损耗增大，降低系统的运行效率。
此外谐波还会引起电力系统中的电压不平衡、电流不对称等问题，进一步影响系统的稳定运行。
其次研究直流输电系统谐波危害有助于保障电力系统的安全稳定。
谐波会对电力系统中的设备产生腐蚀作用，导致设备的寿命缩短，甚至引发设备故障。
同时谐波还会干扰电力系统中的通信设备，降低系统的抗干扰能力，增加事故发生的风险。
因此研究直流输电系统谐波治理新方案对于提高电力系统的安全性和稳定性具有重要意义。
研究直流输电系统谐波治理新方案有助于推动电力技术的创新和发展。
传统的谐波治理方法主要采用滤波器、无功补偿装置等被动控制手段，这些方法在一定程度上可以减小谐波的影响，但其效果有限且难以适应复杂的电力系统环境。
因此研究新型的直流输电系统谐波治理技术，如动态无功补偿、自适应滤波等主动控制技术，对于推动电力技术的发展具有重要意义。
研究直流输电系统谐波危害及治理新方案具有重要的理论和实践意义。
通过对直流输电系统谐波的研究，可以为电力系统的优化运行提供理论依据和技术支撑，有助于提高电力系统的运行效率、安全性和稳定性，推动电力技术的创新和发展。
1.1 直流输电系统的应用和发展现状随着电力系统的不断发展，交流输电系统在长距离、大容量的电力输送中具有明显的优势。
然而随着全球能源结构的调整和可再生能源的大规模开发，交流输电系统面临着诸多挑战，如电网稳定性、设备寿命、环境污染等。
因此直流输电技术作为一种新型的电力输送方式，逐渐成为电力领域研究的重要方向。

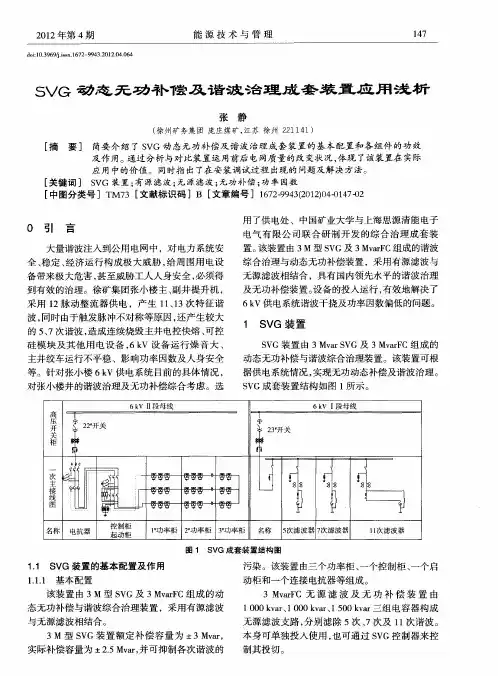

探讨SVG动态无功补偿和谐波治理装置的研究与应用【摘要】静止无功发生器（SVG），又被称为静止同步补偿器，该装置主要是利用自换相桥式变流器实现动态无功补偿。
在无功功率控制领域中，SVG获得广泛应用，相较于调相机、电容器电抗器一类的无功补偿装置，SVG凭借优秀的应用性能深受市场消费者好评。
本文对SVG动态无功补偿和谐波治理装置进行研究，探讨其工作原理，并结合案例分析，为SVG的应用提供理论基础与实践依据。
【关键词】无功补偿；谐波治理；静止无功发生器随着生活水平的提升，人们对供电质量提出了更高要求，无功补偿与谐波治理技术在此契机下发展得日益精良。
经过时代的变迁，静止无功补偿装置取得了飞跃性的进展。
SVG的诞生，使静止无功补补偿技术又向前迈出了一大步。
SVG 反应速度较传统的无功补偿装置更快，可有效清除谐波干扰，并能发挥出有源滤波器的功能。
另外，SVG装置的运行损耗低，能够有效节约能源，正式投入市场后获得了不错反响。
1.SVG动态无功补偿和谐波治理装置的研究1.1 SVG的工作原理SVG通过不同的控制策略，能够同时发挥无功补偿与谐波处理两种作用。
在进行无功补偿或谐波处理工作时，SVG的电路结构并不会产生任何变化。
其主电路的组成部分主要包括：IGBT逆变电路、直流侧储能元件以及连接电抗器。
1.1.1动态无功补偿原理三相大功率电压逆变器是SVG动态无功补偿装置得以正常运行的关键，从逆变器输出的电压降通过连接电抗器，直接被运送到系统。
在这一过程中，电压已被调整到与系统侧电压频率、相位完全一致的状态。
然后逆变器发挥调节功能，确定输出功率的性质与容量。
输出的功率性质与容量，主要取决于其输出电压幅值和系统电压幅值的关系。
倘若该幅值比系统侧电压幅值更高，则输出容性无功，反之则输出感性无功。
1.1.2 SVG谐波治理工作原理SVG控制器发出控制信号，通过电流运算电路确定补偿对象电流中的谐波电流分量，补偿电流发生电路按照指令，对电流运算电路的补偿电流发出控制信号，最终产生实际的补偿电流。
MSVC静止型无功补偿装置原理及在煤矿具有自备电场复杂电力系统情况下的应用摘要：该文介绍了MSVC（MCR型SVC）的基本原理和应用举例，对无功补偿技术与谐波治理的发展方向做了展望和探讨。
关键词：MCR SVC 无功补偿谐波电力应用1．前言电力系统电压、无功、谐波三大指标对全网经济效益和改善供电质量至关重要。
根据电力工业的现状和发展，新型无功补偿装置的研制和应用是我国电网系统解决电能质量的重大关键技术课题。
目前，无功补偿主要装置是电容器、电抗器和少量的动态无功补偿装置,其技术存在明显不足之处:如开关（断路器）投切电容器组的调节方式是离散的，不能取得理想的补偿效果;开关投切电容所造成的涌流和过电压对系统和设备本身都十分有害。
本文主要介绍的磁阀式可控电抗器(MCR)型SVC，具有输出谐波小、结构简单、可靠性高﹑价格低廉﹑占地面积小、免维护等显著优点，是高压和超高压电网理想的动态无功补偿﹑电压调节﹑谐波治理设备。
它由磁阀式可控电抗器、控制器、电容器(C) 或滤波器(FC) 、晶闸管阀柜构成，下面集中对MCR作简介。
图1为MCR型电压无功自动跟踪补偿装置（SVC）总系统图2、磁阀式可控电抗器工作原理无功补偿设备采用直流助磁式可控电抗器，其原理是利用附加直流励磁磁化铁心，改变铁心磁导率，实现电抗值的连续可调，其内部为全静态结构，无运动部件，工作可靠性高。
图2为单相可控电抗器的铁心、线圈结构示意图。
图2 单相可控电抗器铁心、线圈示意图可控电抗器采用小截面铁心和极限磁饱和技术，如图四柱铁心结构，在中间两工作铁心柱上分布着多个小截面段，在电抗器的整个容量调节范围内，仅有小截面段铁心磁路工作在饱和区，而大截面段始终工作于未饱和线性区，其上套有A段，在整个工作过线圈。
如图3所示，电抗器中间两工作铁心分别有小截面SA段饱和，且饱和的程度很高。
程中，大截面A铁心段始终不饱和，仅小截面S图4为铁心磁化曲线示意图，曲线中间部分为未饱和线性区，左、右两边为极限饱和线性区。
无功补偿装置项目建议书目录前言 (4)一、背景和必要性研究 (4)(一)、无功补偿装置项目承办单位背景分析 (4)(二)、无功补偿装置项目背景分析 (5)二、无功补偿装置项目概论 (6)(一)、创新计划及无功补偿装置项目性质 (6)(二)、主管单位与无功补偿装置项目执行方 (6)(三)、战略协作伙伴 (7)(四)、无功补偿装置项目提出背景和合理性 (9)(五)、无功补偿装置项目选址和土地综合评估 (10)(六)、土木工程建设目标 (11)(七)、设备采购计划 (11)(八)、产品规划与开发方案 (11)(九)、原材料供应保障 (12)(十)、无功补偿装置项目能源消耗分析 (13)(十一)、环境保护 (14)(十二)、无功补偿装置项目进度规划与执行 (15)(十三)、经济效益分析与投资预估 (15)(十四)、报告详解与解释 (16)三、工程设计说明 (17)(一)、建筑工程设计原则 (17)(二)、无功补偿装置项目工程建设标准规范 (17)(三)、无功补偿装置项目总平面设计要求 (17)(四)、建筑设计规范和标准 (18)(五)、土建工程设计年限及安全等级 (18)(六)、建筑工程设计总体要求 (18)四、工艺先进性 (18)(一)、无功补偿装置项目建设期的原辅材料保障 (18)(二)、无功补偿装置项目运营期的原辅材料采购与管理 (19)(三)、技术管理的独特特色 (20)(四)、无功补偿装置项目工艺技术设计方案 (22)(五)、设备选型的智能化方案 (23)五、无功补偿装置项目落地与推广 (24)(一)、无功补偿装置项目推广计划 (24)(二)、地方政府支持与合作 (25)(三)、市场推广与品牌建设 (26)(四)、社会参与与共享机制 (27)六、无功补偿装置项目收尾与总结 (28)(一)、无功补偿装置项目总结与经验分享 (28)(二)、无功补偿装置项目报告与归档 (31)(三)、无功补偿装置项目收尾与结算 (32)(四)、团队人员调整与反馈 (33)七、人员培训与发展 (34)(一)、培训需求分析 (34)(二)、培训计划制定 (36)(三)、培训执行与评估 (37)(四)、员工职业发展规划 (38)八、质量管理与监督 (40)(一)、质量管理原则 (40)(二)、质量控制措施 (41)(三)、监督与评估机制 (43)(四)、持续改进与反馈 (44)九、成本控制与效益提升 (47)(一)、成本核算与预算管理 (47)(二)、资源利用效率评估 (50)(三)、降本增效的具体措施 (51)(四)、成本与效益的平衡策略 (53)十、员工福利与团队建设 (54)(一)、员工福利政策制定 (54)(二)、团队建设活动规划 (56)(三)、员工关怀与激励措施 (56)(四)、团队文化与价值观塑造 (58)前言在当今激烈的市场竞争中，项目合作是激发创新、优化资源配置、实现共赢战略的关键手段。
无功补偿和谐波治理基本原理和方法无功补偿和谐波治理是电力系统中的重要技术手段，对保障电力系统的稳定运行和优化电能质量具有重要作用。
本文将就无功补偿和谐波治理的基本原理和方法进行阐述。
一、无功补偿的基本原理和方法无功补偿是指通过在电力系统中加入一定的无功功率，以调节系统功率因数，提高电力系统的功率因数或者改善电力负载的无功状态，从而减小无功功率的损耗和电力负荷的无功波动。
无功补偿可以分为静态无功补偿和动态无功补偿两种形式。
静态无功补偿一般采用的是电容器或者电感器进行补偿。
当电力系统中存在较多的感性负载时，会导致系统的功率因数较低，造成无功功率的浪费。
此时可以通过并联连接电容器，来产生与感性负载相抵消的电感负载，从而提高整个系统的功率因数。
同样的，当电力系统中存在较多的容性负载时，可以通过串联连接电感器进行补偿。
动态无功补偿主要采用的是无功定子励磁方式，即在电力系统中加入特定的功率电子器件和控制策略，通过动态调节电力系统的功率因数，实现无功功率的补偿和优化。
常用的动态无功补偿设备有STATCOM（静态同步补偿器）、SVC（静态无功补偿装置）和SVG（静态无功发生器）等。
二、谐波治理的基本原理和方法谐波是指电力系统中频率是整数倍关系的波动，一般表现为电压和电流的波形畸变。
谐波问题会对电力系统的安全稳定运行产生不良影响，并且会给电力设备带来电力损耗、发热和振动等问题。
谐波治理的基本原理是通过采取一定的措施，减小电力系统中谐波的水平，提高电能质量和设备的可靠性。
常见的谐波治理方法包括滤波、变压器设计、谐波抑制器和谐波发生器等。
滤波器的作用是通过选择性地吸收特定频率的谐波，以减小谐波的水平，保证电力系统的正常运行。
根据电力系统中谐波的特点，滤波器可以分为谐波电流滤波器和谐波电压滤波器。
变压器设计也是一种常见的谐波治理方法。
通过在变压器中加入一定的谐波制约器件和调整变压器参数，可以减小电力系统中谐波的水平。
此外，还可以通过调整电力系统的耦合方式和变压器的接线方式，来降低谐波水平。
电力是支撑胜利油田开发的主要能源，其可靠性是保障生产的主要因素，油田在用电动机设备总量约4万台。
随着油田进入开发后期，对电动机调速的需求日益增加。
变频器由于性能稳定，性价比高，作为最重要的调速装置得到广泛应用，目前油田在用变频器约1万台。
但变频器接入的同时也带来了谐波污染问题，在电网侧与设备侧均造成较大影响。
变频器产生的谐波主要危害包括：影响安全保护装置的可靠性；增加供、用电设备的损耗；造成电气设备损坏（过电压等）；造成测量仪表数据不准；降低用电设备效率等。
胜利油田因变频器谐波造成的生产事故分析见表1。
胜利油田变频器谐波综合治理技术刘聪（胜利油田分公司技术检测中心）摘要：变频器由于性能稳定、性价比高，作为最主要的调速装置得到广泛应用。
但变频器的接入会在电网侧与设备侧产生谐波，对设备运行及生产造成影响。
常用的滤波器仅针对电网侧或设备侧单侧治理，未综合考虑谐波影响，而胜利油田目前只有少量滤波器在用，且处于比较粗旷的管理，谐波治理仍存在较大问题。
综合考虑变频器输入、输出端谐波情况，同时考虑井场新能源接入问题，研制了超低谐波变频器及SiC 滤波装置，主要阐述了滤波装置选型、主要元器件设计计算、控制算法优选等内容。
通过搭建实验平台，加工试验样机，对变频器输出电流电动机效率进行了测试，并应用于现场抽油机井30井次，应用效果良好。
关键词：LCL 滤波器；并网逆变器；SiC 滤波装置；变频器DOI :10.3969/j.issn.2095-1493.2023.06.013Technology of harmonic comprehensive treatment of frequency converter in Shengli oilfield LIU CongTechnical Inspection Centre of Shengli Oilfield CompanyAbstract：The frequency converter is widely used as the main speed regulating device because of its stable performance and high cost performance．However，the connection of frequency converter will be produced harmonics in the power grid and equipment side，which will affect the operation and pro-duction of equipment．The filters often used are only for single-side treatment on the power grid side or the equipment side，without comprehensive consideration of harmonic effects．However，only a small number of filters are currently in use in Shengli oilfield，and are under relatively sloppy manage-ment，hence leading to the fact that the harmonic treatment is still big problems．Taking into account the harmonics at the input and output of the frequency converter，as well as the new energy access problem of well site，the ultra-low harmonic frequency converter and SiC filter device are developed ．The selection of filter device，the design and calculation of main components，the optimization of control algorithm and other contents are described．By building experimental platform and processing experimental prototype，the output current of frequency converter and motor efficiency are tested and applied to 30well times of pumping unit on site with good application effect ．Keywords：LCL filters；grid-connected inverter；SiC filter device；frequency converter 作者简介：刘聪，工程师，2011年毕业于长江大学（油气储运工程专业），从事节能降碳评价咨询研究工作，186****3190，***************************，山东省东营市东营区西二路480号，257000。
节能减排典型示范项目——港区电网动态无功补偿及谐波治理技术广州港是华南地区综合性主枢纽港。
2007年全港货物吞吐量达到3.4亿吨，居全国沿海港口第3位，居世界十大港第五位。
其中，2007年广州港集团货物吞吐量达到2.3亿吨。
为响应国家节能减排号召，构建高效、节能的绿色电网体系，提高电能利用效率，合理用能，广州港集团以科学发展观为统领，积极研究探索，合理运用动态无功补偿及谐波治理技术，提高功率因数，治理电网谐波，取得了明显的效果。
广州港集团在对港区电网进行全面、系统测试的基础上，掌握了装卸设备产生谐波的状况及谐波在电网中的分布规律，科学运用动态无功补偿及谐波治理技术进行重点整治，大大提高了电网质量，以较少的投入换取较大的收益，起到了“四两拨千斤”的效果，是国内港口提高电网功率因数、治理谐波的成功范例。
该项技术的成功应用，不仅使港口用电设备处于良好的工作环境中，降低了用电设备的故障率，而且提高了港区电能利用效率，节能降耗，体现了广州港集团“实干创新，强港奉献”的企业精神和节能创新理念。
该技术的推广和应用有助于构建绿色电网、绿色港口。
广州港集团解决港区电网无功补偿及高次谐波问题的科学方法，值得港口企业参考和借鉴，同时对于国内拥有自有电网的其他企业也有一定的参考价值。
广州港集团有限公司“港区电网动态无功补偿及谐波治理技术”推广材料——交通部节能减排专家工作组一、概况广州港是华南地区综合性主枢纽港。
广州港集团现有万吨级以上泊位46个，其下属七大装卸公司，分别为黄埔港务分公司、新港港务分公司、西基港务分公司、广州集装箱码头有限公司（GCT）、河南港务分公司、新风港务分公司、新沙港务有限公司。
主要从事集装箱、石油、煤炭、粮食、化肥、钢材、矿石、汽车等货物装卸。
在腹地经济持续快速发展的推动下，广州港货物吞吐量持续增长。
1999年全港货物吞吐量突破1亿吨，成为中国大陆第二个跨入世界亿吨大港的港口。
2006年吞吐量达到3亿吨，港口货物吞吐量居全国沿海港口第三位，居世界十大港第五位。
2007年广州港生产再创新高。
全港货物吞吐量突破3.4亿吨，继续保持全国第三、世界第五位；广州港集团货物吞吐量完成2.304亿吨，比上年增长14.9％。
2007年装卸生产能耗达到30456吨标煤,其装卸生产用电消耗为25743吨标煤（6372万kWh），占到港口装卸生产能耗的70%以上。
随着港口装卸设备上电力电子装置的大量使用，产生了大量的谐波，影响了港区电网质量，不仅会造成用电设备故障率提高，而且会增加电能附加损耗。
广州港集团针对上述情况，于2001年就着手开展港区电网无功补偿和谐波治理工作，使得港区电网供电质量保持在较高的水平，年平均功率因数保持在0.93－0.97之间，节能效果十分明显。
二、基本原理（一）需求分析随着现代电力电子技术的发展，电力电子设备得到了广泛应用。
港口大型装卸机械的电气传动先后采用了晶闸管整流直流调速设备和交流变频器调速装置，在显著提高装卸机械性能的同时，也带来了无功功率增大和谐波污染电网的问题。
由于用电设备和电网之间存在大量的无功功率往复交换，造成线路和变压器损耗增加，占用了供配电设备和配电线路的容量；谐波污染影响电网供电质量，使驱动电机发热、损耗增加，发生过载，产生的附加扭矩加重了机械冲击，并干扰电子设备及控制系统，导致故障率增加。
早期发现西基公司的供电系统就存在如下问题：两台25吨进口桥式抓斗卸船机的功率因数很低（个别工况最低大约只有0.4）；抓斗起升、开闭斗作业时的负载变化快、幅度大，导致该公司10kV配电系统的电压发生波动，波动幅度约±15%。
与此同时，两台主变在运行过程中经常出现谐波啸叫，且啸叫噪声与抓斗起升、开闭斗作业同步；还经常发生抓斗卸船机不明原因的主开关跳闸、运行中的电梯突然停止及控制线路板被烧坏等问题，这些异常现象严重降低了抓斗卸船机的工作效率，影响装卸生产，增加维修成本，存在重大安全隐患。
上世纪90年代以来，港口发展迅速，新沙港区规模不断扩大，负荷迅速增加，原有补偿容量与负荷增长不相适应，特别是原有无功补偿装置的控制、投切方式故障率高，常常不能使用，致使功率因数低，被供电部门罚款。
功率因数低，电网容量被无功功率挤占，影响了港口的发展，急需研究对策，提出解决问题的措施。
（二）功能目标广州港集团经过多年的研究和电网检测分析，制定了以下功能目标：1、提高电网功率因数。
根据港口电网与生产设备的特点，提出了构建电网三级无功补偿方案。
即在主变电站10kV侧加装电容集中补偿；在各个分变电所0.4KV母线上采用动态无功补偿装置进行分散补偿；在主要的大型装卸机械上进行就地无功补偿，形成三位一体的无功补偿体系。
从机械设备到各变电所乃至整个港区电网，平均功率因数达到0.93以上。
2、治理高次谐波。
在全面系统地摸清各类装卸机械发生高次谐波情况，以及高次谐波在电网中传播分布的基础上抓住重点，本着“经济、合理、优化”的治理原则，将谐波治理与无功补偿结合考虑，使港区电网质量达到国家有关标准。
（三）工作思路面对港口电网功率因数低、高次谐波污染这两个问题，解决的思路和方法很重要，它决定了治理的时效和经济代价。
广州港的思路是：构建电网三级无功补偿体系，按轻重缓急，先抓集中补偿，即在港区电网进线端集中补偿。
这样抓一个点，工期短、投资少、见效快，立竿见影地扭转了被供电局罚款的局面。
但是，集中补偿“补上不补下”，港区电网内部功率因数低并未好转。
第二步，抓二级变电所的动态无功补偿，即分散补偿。
要做好补偿，还需要解决动态补偿的技术问题。
由于港口大型电动装卸机械负荷电流快速变化，无功补偿必须具备快速响应的特性，克服原有补偿装置所出现的过补偿或欠补偿的现象；另外，采用计算机控制技术控制晶闸管替代接触器投切，以解决传统控制方式的无功补偿装置，元器件易损坏、维修困难和运行成本高的难题。
第三步，抓大型设备的就地补偿。
进一步提高整个电网的功率因数。
就地补偿分两种，一是相对稳定的负载如大容量的皮带机，可采用就地与电动机并联电容器组的静态无功补偿方法；二是电流剧烈变化的大型机械，如桥吊、门机等，必须配套动态无功补偿装置。
关于高次谐波污染问题，不是头痛医头孤立地解决某个设备问题，而是要系统全面地弄清各类设备产生高次谐波的频谱，弄清高次谐波在电网中传播和分布的情况。
针对所存在的问题，抓住主要问题予以解决。
将动态无功补偿、高次谐波治理等问题列入科技项目计划，通过科技进步促进电网治理。
2001年，广州港安排了科技立项，研究一套动态无功补偿装置。
解决好技术难题，切实促进动态无功补偿。
2001年，还安排了一个科技立项，对港口典型电网的高次谐波污染状况检测分析。
当时用什么仪器、如何检测高次谐波并无经验可循，因此，以科技立项的形式推动港区电网高次谐波的检测摸查及治理。
三、实施方案针对港区电网功率因数低和频繁出现设备故障的现象，2001年广州港集团立项研究无功补偿和谐波检测两个科技项目，对港区电网功率因数补偿提出了经济合理的实施方案，对港区谐波源、谐波分布状况进行了全面测试分析，并在部分港区进行试点，选取了合适、可行、可靠的技术后，在全港进行实施。
2004年立项开展西基桥式抓斗卸船机动态无功补偿和谐波治理项目。
2007年再次立项抽查检测治理后的港区电网高次谐波状况，对实施成果进行了验证考核，结果表明高次谐波含量很小，符合国家标准。
（一）新沙港区动态无功补偿及谐波治理实施案例对港区功率因数和谐波污染采取三级补偿和治理方案。
分别在110kV电站10kV侧进行集中无功补偿、在各分变电站低压侧进行分散无功补偿和在大于等于132kW的交流电动机旁进行就地无功补偿。
1、110kV电站集中无功补偿110kV电站10kV侧，采用自动无功补偿装置。
高压电容器分成300 kVAr、600 kVAr、900 kVAr 三组，按设定功率因数分组控制电容器的投切。
同时串联电抗器，组成LC滤波器，抑制电网高次谐波。
2、分变电所分散补偿新沙公司对10kV二级电站中的主要电站进行了改造。
首先在1＃分变电站进行。
采用低压动态无功补偿装置，可跟踪负荷无功电流的变化，对电容器组进行快速投切，动态响应时间小于20~40ms。
同时串联电抗器，组成LC滤波器，抑制电网中谐波分量较大的高次谐波，取得了良好效果，并推广应用至1＃、2＃、3＃分变电站。
改造后各主要10kV电站的功率因数均达到0.93以上。
3、用电设备就地无功补偿就地补偿分两种，一种是相对稳定的负载，如皮带机的电动机，新沙公司在单机功率大于等于132KW的电动机旁装设补偿容量分别为30kVAr、45kVAr、60 kVAr的就地静态无功补偿装置。
另一种是电流剧烈变化的大型负载，如桥式抓斗卸船机、门机，由于桥式抓斗卸船机、门机的动作频繁，如果采用静态无功补偿装置会产生补偿不足或过补偿现象。
针对桥式抓斗卸船机、门机的情况，新沙公司在购买桥式抓斗卸船机、门机时同时购买了配套的动态无功补偿装置，提高单机的无功补偿能力。
新沙公司通过各级电站、设备的无功补偿系统改造提高了整个电网的功率因数，形成了集中补偿、分散补偿与就地补偿三位一体的补偿体系。
港区内从主要的大型设备到各级变电站乃至整个电网，平均功率因数达到了0.97。
（二）港区电网高次谐波现状分析、治理建议和治理效果1、现状分析2001年广州港集团专门立项，对各类大型设备在各种工况下产生的高次谐波进行检测、绘制频谱图，还选择港区电网的关键节点进行测试，研究高次谐波生成后在电网中的传播和分布。
全面、系统对电网中高次谐波进行检测和分析。
发现了一些问题和规律：（1）直流桥式抓斗卸船机在作业时产生的谐波比预计的要严重；（2）全变频门机带来新的污染值得注意；（3）非全变频门机在作业时产生的谐波实际大小要比预计的小；（4）斗轮机在作业时产生的谐波比预计的要小；（5）早期的桥式抓斗卸船机采用D－F系统驱动方式，直流被隔离，没有明显的高次谐波；（6）日立制造的斗轮机仅有旋转机构为矢量变频的电气传动方式，由于功率不大，产生的谐波能量较小，不构成危害；（7）谐波主要来自于港口内部某些现代电气传动系统的大型设备，通过变压器后没有被加强。
没有发现明显的外来谐波。
2、主要治理建议（1）在大型设备谐波检测中发现，西基公司5#、6#直流桥式抓斗卸船机产生的高次谐波最为严重，5次谐波为主要的谐波，占到基波电流的30%以上，这是三相整流电流的特征谐波，供电系统受到影响，需重点治理；从源头消除有害谐波。
（2）不需要对所有谐波源进行治理。
起升部分没有采用变频的门机、串阻调速门机、斗轮机、交直交机组大型设备、小功率设备，可以不治理谐波。
变频器是主要的污染源，因此要从源头把关，选择谐波较少的产品；（3）利用电网中的变电设备抑制谐波。
