BBU+RRU安装指南

中兴BBU＋RRU设备介绍一、系统简介及技术参数中兴公司的BBU （ZXTR B328）＋RRU（ZXTR R04）是已商用的射频拉远系统。

据中兴公司技术人员介绍，该系统将是中兴公司近期主推的TD产品。

1、系统示意图GPS天线－48V电源－48V电源传输电缆BBU+RRU系统示意图图中所示为系统的逻辑连接图，需要指出的是图中设备的出线方向并不与实际出线方向完全相同。

例如实际的RRU设备所有的出线均为下出线。

为了表示方便，示意图中将射频馈线和校准线描绘成了上出线。

2、BBU ZXTR B328 主要技术参数BBU ZXTR B328支持靠墙安装方式。

、RRU ZXTR R04 主要技术参数3在勘查设计过程中应进行说明，中兴公司可提供采用交流供电的RRU（与直流供电的RRU采用不同电源模块）。

单个RRU ZXTR R04可支持4个通道，采用8天线的小区需要两个RRU ZXTR R04。

每个RRU通过2根单模光纤与BBU连接。

工作温度：-40～55℃；工作湿度：5%~ 100%。

安装方式支持单个安装，挂墙安装，背靠背安装。

4、线缆规格1)室内室外光通路采用四芯野战通信光缆，强度和耐磨性好。

2)GPS馈线长度理论上可以达到200米，考虑到不同环境差异，建议的长度为不大于130米。

室外GPS采用1/2馈线，室内跳线采用1/4馈线。

3)RRU直流电源线如果采用6平方的建议长度为不大于120米。

如果长度超过120米，线径需要加粗。

二、设备图片及说明1、室内单元BBU ZXTR B328ZXTR B328 前面板图电源线和传输电缆的另一端与机柜顶端的相应模块相连，光接口板所接光纤由通往室外的光缆引出。

光接口板放大图由光接口板放大图可以看到，每个配置8天线的扇区需引出4根光纤，一块光接口板可以支持3个这样的扇区。

根据中兴技术人员介绍，ZXTR B328最多可以配置8块光接口板。

由此可以推断，ZXTR B328可以为24个配置了8天线的小区提供基带信号。

BBU+RRU工程实施方案建议一．BBU、RRU及相关配套的安装方式基本原则如下：1.BBU安装方式：●室内安装：⏹首选安装在机房现有的标准19英寸传输架或传输机柜中。

优点是不需要额外配套安装件，不需要额外的安装空间。

⏹次选采用简易安装件的挂墙安装。

优点是安装件成本低于Hub柜，安装简单。

⏹再次选采用Hub柜挂墙安装。

优点是Hub柜防尘特性更好。

⏹最后选采用室内一体化机架安装方式。

⏹如果局方不接受一体化安装方式，则改配置为CBTS I2 CBM(S333能力)，或BTSB I4（S777能力），后期引导采用8800●室外安装：⏹安装在站点支持柜ZXDU58 W121中，W121能够内置AC-DC电源、BBU、传输等设备，增加电池柜可支持300AH备电电池，W121主柜和电池柜可以叠放。

2.RRU安装方式：●首选安装在室外天线抱杆上，优点是不需要额外的安装件，不需要占用机房空间，靠近天线减少馈线损耗2-3dB。

●在天线抱杆上没有安装位置的情况下，次选安装在天面上的室外单独抱杆上，优点是不需要占用机房空间，靠近天线减少馈线损耗2-3dB。

●再次选采用室内或室外挂墙安装，优点是占地小，安装方便。

●最后选采用室内一体化机架安装方式。

3.配套及安装方式：●站点支持柜ZXDU58 W121：主柜支持内置AC-DC电源、BBU、传输等设备，电池柜支持内置300AH蓄电池，主柜和电池柜可以叠放。

W121支持户外安装，可安装在平台或天面，支持靠墙安装。

●一托二直流防雷盒：在RRU室外直流供电场景下使用，每个防雷盒可以带2个RRU。

可选择抱杆或挂墙安装。

●一托三直流防雷盒OLP18-3（9月份量产）：在RRU室外直流供电场景下使用，每个防雷盒可以带3个RRU。

可选择抱杆或挂墙安装。

●一托三交流防雷盒OAPM（10月底量产）：在RRU室外交流供电场景下使用，有两种配置：⏹包含AC-DC模块的配置：交流防雷盒内部可内置AC-DC模块，用于将交流电源转换为直流电源，最多支持3路直流输出，总容量600W，综合考虑容量和配置因素，能满足以下配置的交直流转换功能：◆带一个直流BBU；◆带一个直流RRU（R8841或R8860）；◆带一个直流BBU和一个直流RRU（R8841或R8860）；⏹不包含AC-DC模块的配置：只完成交流防雷功能，每个防雷盒可以带3个RRU。

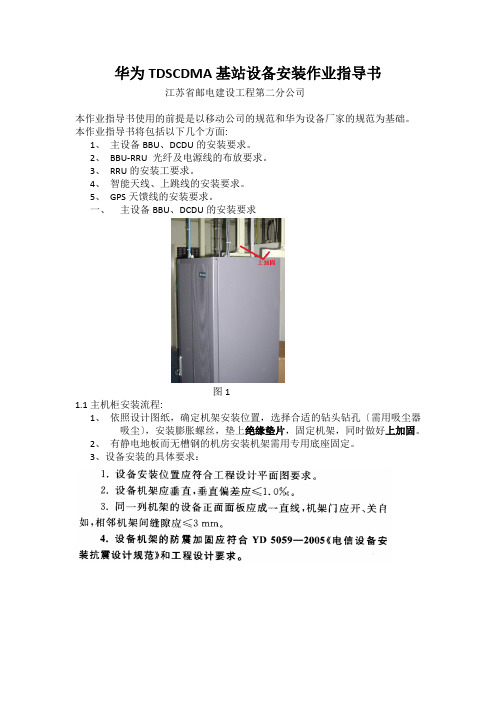

华为TDSCDMA基站设备安装作业指导书江苏省邮电建设工程第二分公司本作业指导书使用的前提是以移动公司的规范和华为设备厂家的规范为基础。

本作业指导书将包括以下几个方面:1、主设备BBU、DCDU的安装要求。

2、BBU-RRU 光纤及电源线的布放要求。

3、RRU的安装工要求。

4、智能天线、上跳线的安装要求。

5、GPS天馈线的安装要求。

一、主设备BBU、DCDU的安装要求图11.1主机柜安装流程:1、依照设计图纸，确定机架安装位置，选择合适的钻头钻孔〔需用吸尘器吸尘〕，安装膨胀螺丝，垫上绝缘垫片，固定机架，同时做好上加固。

2、有静电地板而无槽钢的机房安装机架需用专用底座固定。

3、设备安装的具体要求：图2图31.2 安装BBU、DCDU单元1、双手托住DCDU，距离上面风扇1U空间〔见图2〕，使挂耳孔位对准机柜安装孔位，将DCDU沿滑道慢慢放入机柜内，用十字螺丝刀拧紧4个面板螺钉，将DCDU固定在机柜内〔见图2〕。

2、拆卸BBU两侧挂耳及分线齿，挂耳正装后重新固定到BBU两侧〔见图4〕；图43、双手托住BBU，使挂耳孔位对准机柜安装孔位，将BBU沿滑道慢慢放入机柜内，用十字螺丝刀拧紧4个面板螺钉，将BBU固定在机柜内〔见图2〕；1.3 线缆布放的总体要求：1.4主机柜的出线及建议走线路由:〔见图5〕1、机架的接地线，采纳16mm²黄绿线。

2、DCDU使用6 mm²黄绿线与主机架进行接地复接。

3、DCDU的一路输入直流-48V 25 mm²蓝黑电源线(蓝线- -48V,黑线- 0V)。

4、风扇电源线连接。

5、传输线。

6、GPS下跳线。

7、防雷告警线。

8、标签。

9、螺栓紧固必须正确使用平垫、弹垫，螺丝必须上紧。

图51.4.1 安装机架爱护地〔连接机架电源线前，必须先做好接地爱护；设备加电前，所有开关置于关闭OFF状态〕A、爱护地线按照正确的走线路由，布放到室内接地排并完成安装。

LTE室外站安装流程总结安装之前一定要先确定主设备完好，辅材齐全。

防止中途由于缺少设备导致站点不能安装。

一、室内部分安装1、机架安装①机架位置的确定，按照图纸指导工程队将19英寸机架安装在正确位置。

保证机架能正常开关门；且符合BBU对安装环境的要求。

②机架安装时四脚用膨胀螺丝固定注意：膨胀螺丝和机架接触部分需要放置绝缘垫片，安装完成后需要对其进行测试，保证机架和膨胀螺丝之间不导电。

③机架底部固定完，还需要对顶加固④机架接地，机架安装时需要接出两根16平方接地线，分别为机框接地和机架内接地铜牌的总接地。

2、BBU安装①先安装BBU的浪涌保护模块在机架的第5U的位置，再将D2U安装在浪涌保护模块上方，D2U上方再安装外部告警模块，注意：BBU安装位置应符合工程设计要求，安装正确、牢固、稳定。

BBU安装在机架内，左。

右侧要预留不小于4厘米的散热空间。

②接地线连接，BBU、BBU浪涌保护模块、外部告警模块各需一根接地线接到机架的总接地排上。

注意：接地排的每个接地点只能接一根接地线。

③BBU电源线连接，利用电源线连接BBU和BBU浪涌保护器，然后从BBU浪涌保护模块和DC电源相连接。

注意：BBU侧电源线接头一定要套上保护套④光纤的连接，将RRH和传输的光纤插到插槽内。

确保BBU光纤连接正确，接线牢固、可靠⑤GPS信号线的连接，先将GPS室内避雷器去固定在机架的接地架上，然后将GPS跳线插到BBU上。

⑥给BBU上的传输线线缆贴上标签，要求标签显示清晰且完整⑦BBU安装完成后商店检查，保证电压在-40.5V－-57V之内。

注意：电源线和信号线分开布放，各自绑扎，走线平直、整齐，绑扎均匀，电缆表面无损伤，转弯处圆滑。

示范照片如下3、防雷箱的安装①按照图纸将防雷箱安装在正确位置②将RRH电源线和接电线接在防雷箱里面，其中电源线的外皮需要剥开，用接地片箍紧③需要将防雷箱机壳与接地排连接。

标准避雷器安装图如下：二、室外部分安装1、天线安装①根据图纸下倾角设置天线支架②安装馈线，用扭力扳手将馈线装在天线孔上，并对接头做防水处理。

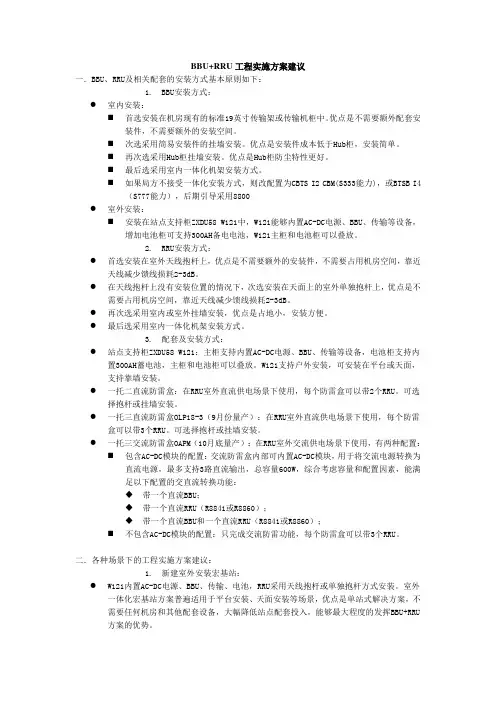

BBU+RRU工程实施方案建议一．BBU、RRU及相关配套的安装方式基本原则如下：1.BBU安装方式：●室内安装：⏹首选安装在机房现有的标准19英寸传输架或传输机柜中。

优点是不需要额外配套安装件，不需要额外的安装空间。

⏹次选采用简易安装件的挂墙安装。

优点是安装件成本低于Hub柜，安装简单。

⏹再次选采用Hub柜挂墙安装。

优点是Hub柜防尘特性更好。

⏹最后选采用室内一体化机架安装方式。

⏹如果局方不接受一体化安装方式，则改配置为CBTS I2 CBM(S333能力)，或BTSB I4（S777能力），后期引导采用8800●室外安装：⏹安装在站点支持柜ZXDU58 W121中，W121能够内置AC-DC电源、BBU、传输等设备，增加电池柜可支持300AH备电电池，W121主柜和电池柜可以叠放。

2.RRU安装方式：●首选安装在室外天线抱杆上，优点是不需要额外的安装件，不需要占用机房空间，靠近天线减少馈线损耗2-3dB。

●在天线抱杆上没有安装位置的情况下，次选安装在天面上的室外单独抱杆上，优点是不需要占用机房空间，靠近天线减少馈线损耗2-3dB。

●再次选采用室内或室外挂墙安装，优点是占地小，安装方便。

●最后选采用室内一体化机架安装方式。

3.配套及安装方式：●站点支持柜ZXDU58 W121：主柜支持内置AC-DC电源、BBU、传输等设备，电池柜支持内置300AH蓄电池，主柜和电池柜可以叠放。

W121支持户外安装，可安装在平台或天面，支持靠墙安装。

●一托二直流防雷盒：在RRU室外直流供电场景下使用，每个防雷盒可以带2个RRU。

可选择抱杆或挂墙安装。

●一托三直流防雷盒OLP18-3（9月份量产）：在RRU室外直流供电场景下使用，每个防雷盒可以带3个RRU。

可选择抱杆或挂墙安装。

●一托三交流防雷盒OAPM（10月底量产）：在RRU室外交流供电场景下使用，有两种配置：⏹包含AC-DC模块的配置：交流防雷盒内部可内置AC-DC模块，用于将交流电源转换为直流电源，最多支持3路直流输出，总容量600W，综合考虑容量和配置因素，能满足以下配置的交直流转换功能：◆带一个直流BBU；◆带一个直流RRU（R8841或R8860）；◆带一个直流BBU和一个直流RRU（R8841或R8860）；⏹不包含AC-DC模块的配置：只完成交流防雷功能，每个防雷盒可以带3个RRU。

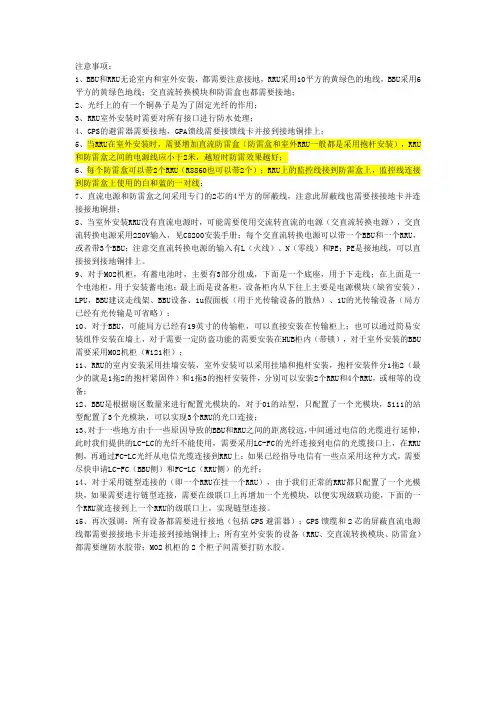

注意事项：1、BBU和RRU无论室内和室外安装，都需要注意接地，RRU采用10平方的黄绿色的地线，BBU采用6平方的黄绿色地线；交直流转换模块和防雷盒也都需要接地；2、光纤上的有一个铜鼻子是为了固定光纤的作用；3、RRU室外安装时需要对所有接口进行防水处理；4、GPS的避雷器需要接地，GPA馈线需要接馈线卡并接到接地铜排上；5、当RRU在室外安装时，需要增加直流防雷盒（防雷盒和室外RRU一般都是采用抱杆安装），RRU 和防雷盒之间的电源线应小于2米，越短时防雷效果越好；6、每个防雷盒可以带2个RRU（R8860也可以带2个）；RRU上的监控线接到防雷盒上，监控线连接到防雷盒上使用的白和蓝的一对线；7、直流电源和防雷盒之间采用专门的2芯的4平方的屏蔽线，注意此屏蔽线也需要接接地卡并连接接地铜排；8、当室外安装RRU没有直流电源时，可能需要使用交流转直流的电源（交直流转换电源），交直流转换电源采用220V输入，见C8200安装手册；每个交直流转换电源可以带一个BBU和一个RRU，或者带3个BBU；注意交直流转换电源的输入有L（火线）、N（零线）和PE；PE是接地线，可以直接接到接地铜排上。

9、对于M02机柜，有蓄电池时，主要有3部分组成，下面是一个底座，用于下走线；在上面是一个电池柜，用于安装蓄电池；最上面是设备柜，设备柜内从下往上主要是电源模块（缺省安装），LPU，BBU建议走线架、BBU设备、1u假面板（用于光传输设备的散热）、1U的光传输设备（局方已经有光传输是可省略）；10、对于BBU，可能局方已经有19英寸的传输柜，可以直接安装在传输柜上；也可以通过简易安装组件安装在墙上，对于需要一定防盗功能的需要安装在HUB柜内（带锁），对于室外安装的BBU 需要采用M02机柜（W121柜）；11、RRU的室内安装采用挂墙安装，室外安装可以采用挂墙和抱杆安装，抱杆安装件分1拖2（最少的就是1拖2的抱杆紧固件）和1拖3的抱杆安装件，分别可以安装2个RRU和4个RRU，或相等的设备；12、BBU是根据扇区数量来进行配置光模块的，对于01的站型，只配置了一个光模块，S111的站型配置了3个光模块，可以实现3个RRU的光口连接；13、对于一些地方由于一些原因导致的BBU和RRU之间的距离较远，中间通过电信的光缆进行延伸，此时我们提供的LC-LC的光纤不能使用，需要采用LC-FC的光纤连接到电信的光缆接口上，在RRU 侧，再通过FC-LC光纤从电信光缆连接到RRU上；如果已经指导电信有一些点采用这种方式，需要尽快申请LC-FC（BBU侧）和FC-LC（RRU侧）的光纤；14、对于采用链型连接的（即一个RRU在挂一个RRU），由于我们正常的RRU都只配置了一个光模块，如果需要进行链型连接，需要在级联口上再增加一个光模块，以便实现级联功能，下面的一个RRU就连接到上一个RRU的级联口上，实现链型连接。

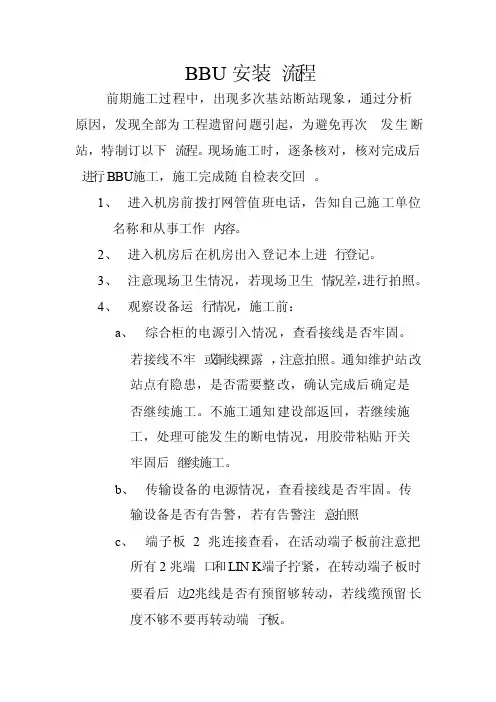

BBU安装‎流程前期施工过‎程中，出现多次基‎站断站现象‎，通过分析原‎因，发现全部为‎工程遗留问‎题引起，为避免再次‎发生断站，特制订以下‎流程。

现场施工时‎，逐条核对，核对完成后‎进行BBU‎施工，施工完成随‎自检表交回‎。

1、进入机房前‎拨打网管值‎班电话，告知自己施‎工单位名称‎和从事工作‎内容。

2、进入机房后‎在机房出入‎登记本上进‎行登记。

3、注意现场卫‎生情况，若现场卫生‎情况差，进行拍照。

4、观察设备运‎行情况，施工前：a、综合柜的电‎源引入情况‎，查看接线是‎否牢固。

若接线不牢‎或铜线裸露‎，注意拍照。

通知维护站‎改站点有隐‎患，是否需要整‎改，确认完成后‎确定是否继‎续施工。

不施工通知‎建设部返回‎，若继续施工‎，处理可能发‎生的断电情‎况，用胶带粘贴‎开关牢固后‎继续施工。

b、传输设备的‎电源情况，查看接线是‎否牢固。

传输设备是‎否有告警，若有告警注‎意拍照c、端子板2兆‎连接查看，在活动端子‎板前注意把‎所有2兆端‎口和LIN‎K端子拧紧‎，在转动端子‎板时要看后‎边2兆线是‎否有预留够‎转动，若线缆预留‎长度不够不‎要再转动端‎子板。

5、安装BBU‎。

若在综合柜‎内安装注意‎空间是否够‎用，安装时注意‎不要动其他‎设备线缆和‎光缆。

若在BTS‎内安装BB‎U，注意不要碰‎到原BTS‎机柜内的各‎个按钮。

6、安装完毕后‎与网管确认‎状态，有无告警。

7、清理现场卫‎生，与网管值班‎电话联系通‎知准备出站‎，让其查看现‎场有无设备‎告警,填写出入机‎房登记表。

现场人员签‎字确认：日期：。

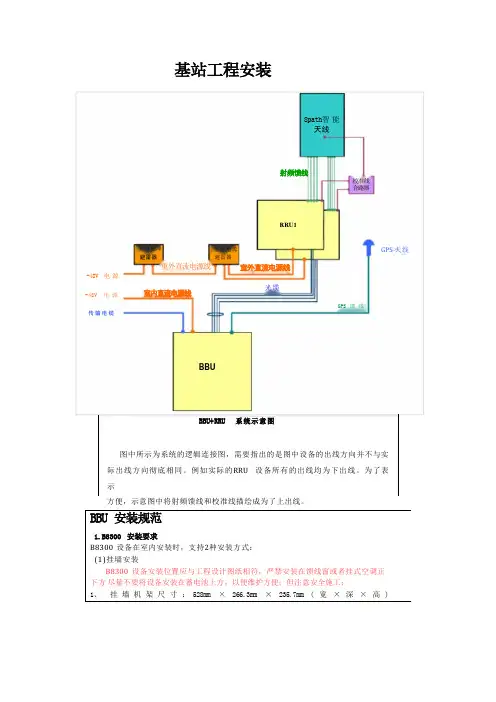

基站工程安装BBU+RRU 系统示意图图中所示为系统的逻辑连接图，需要指出的是图中设备的出线方向并不与实 际出线方向彻底相同。

例如实际的RRU 设备所有的出线均为下出线。

为了表示方便，示意图中将射频馈线和校准线描绘成为了上出线。

BBU 安装规范1.B8300 安装要求B8300 设备在室内安装时，支持2种安装方式： (1)挂墙安装B8300 设备安装位置应与工程设计图纸相符，严禁安装在馈线窗或者挂式空调正下方 尽量不要将设备安装在蓄电池上方，以便维护方便；但注意安全施工；1、 挂 墙 机 架 尺 寸 ： 528mm × 266.3mm × 235.7mm ( 宽 × 深 × 高 )8path 智 能 天线射频馈线校准线 合路器RRU1室内电潭 室外电源 GPS 天线 避雷器 避雷器重外直流电源线 室外直流电源线-48V 电 源光缆-48V 电 源 GPS 馈 线传输电缆BBU室内直流电源线2、B8300 前面必须预留空间不小于700mm, 以便维护。

两侧预留不小于200mm 空间便于散热。

3、建议B8300 底部距地1.2m 或者和室内其他设备底部距地保持一致，上端不超过1.8m, 以便维护；4、膨胀螺栓安装完成后，在4个膨胀螺栓垫上2块绝缘垫片；将挂墙机架挂在绝缘垫片上，挨次垫上白色绝缘垫套、平垫、弹垫，用扳手旋紧螺母，完成挂墙机架的安装(绝缘垫套要穿过挂墙机架的背板和绝缘垫片，直到前端接触墙面)。

5、在走线导风插箱上安装GPS 避雷器，注意GPS 避雷器有字一面朝外，3个安装圈不得缺漏。

馈线弯曲，N 型弯式公头指向1 点方向。

并且避免线缆挡住单板槽位。

TX2/RX2: 第三扇区TX1/RX1: 第二扇区TX0/RXO:第一扇区卫口光红套细绕管的区间14、光纤需要使用缠绕管保护，从户外光缆的黑色端头至LC 插头外10cm 处之间的光纤须用用缠绕管缠绕.走线要求：1 、规定B8300 左侧(以人面向B8300 区分摆布)走电源线和保护地线，B8300 右侧走信号线(中继线缆、户外光缆、GPS 馈线), 当B8300 挂墙安装时，线绩需要在墙面上布线时，须在墙面上设置2条PVC 走线槽，考虑到后期扩容，线缆增加， PVC 走线槽应采用10cm 宽、4cm 高规格。

R8840--(3G)
R8860--(2G)
施工遗漏点：
施工时注意：不要用力拧跳线头，否则会出现严重驻波。

严重错误图片-如下：RRU2芯电源线无接地；兰、黑（16平方）电源线需要用扎带绑扎。

正确图片-如下：（漏铜部分最好用黑胶带缠绕一下，兰黑16平方电源线需绑扎）
错误图片--如下：
正确图片如下：线槽和室分防雷箱间隔10厘米--15厘米
正确的BBU综合柜安装方式：
注意点：
1、左边走电源线，右边走光纤、网线和2M线。

光纤用自粘带绑扎，多余的光纤放在综合柜下面。

2、室外野战光纤留够适量长度，用标签标注1、2、3扇区（手写汉字）。

3、主2M线按实际长度截取，不用预留（县局多次反映2M线预留太长）。

4、备2M线自上而下绑扎后，在综合柜底部处截断。

挂墙安装方式：
1、黄色光纤和从室分进来的野战光缆较软的一部分对接后分小区放入BBU上方。

2、
RRU挂墙安装：
1、防水、绝缘、接地。

RRU上塔安装注意事项：
1、绝缘
室外部分全部要求做防水。

2、防水--所有接头处全部做防水，1+3+3处理
3、接地：RRU、室外防雷箱两处接地。

4、室分防雷箱至室内防雷箱2芯电源线同7/8馈线要求一样，从塔顶至馈窗3处接地--平台、中间处、进馈窗处（独管塔中间处可省去）。

光缆连接方法在TD室内分布系统中，BBU到RRU之间的链接需要使用光缆。

设计院在做分布设计的时候，都是设计的24芯的光缆，其中，每个RRU需要至少6芯的光缆。

RRU的链接分为直联（并联）和级联（串联），其中光缆的熔接方法采用不同的方式，下面做个简单的介绍。

一、直连。

1.采用接头盒进行熔纤。

当从BBU通过终端盒接出一根24芯的光缆，在接RRU1前，先接入一个接头盒，从光缆中分出6芯来接到终端盒，从终端盒接尾纤到RRU1。

(2芯接入RRU1,2芯预留，2芯预留给A频段)从接头盒中连接出光缆，此时该光缆只有18芯可用。

再接入下一个接头盒，熔出6芯给RRU2，并从终端盒使用尾纤链接到RRU2。

(2芯接入RRU2,2芯预留，2芯预留给A 频段)同上方法可连接RRU3,RRU4,直到使用完光缆中的24芯为止。

如下图所示：2.采用法兰盘跳纤同时实现并联与串联。

在没有接头盒时，也可采用法兰盘实现跳纤，从而使几个RRU实现并联。

如下图所示，其中RRU1与RRU2串联，并且与RRU3并联，从BBU连接从一段24芯光缆，接入RRU1的前一个终端盒，熔出1—6芯接入法兰盘，7—12芯接入RRU1，将下一段光缆在RRU1的后一个终端盒中，也溶出1—6芯对接入法兰盘中。

第二段光缆连接到RRU2的前一个终端盒后，依然溶出1—6芯接入法兰盘，并将7—12芯连入RRU2，再将第三段光缆的RRU2的后一个终端盒中，熔出1—6芯接入法兰盘中。

第三段光缆在接入RRU3的终端盒后，将1—6芯熔出，接入RRU3，这样，从BBU出来光缆中，1—6芯一直联通到RRU3前的终端盒，就实现了RRU3与RRU1,RRU2二、级联若是3个RRU采用级联的方式连接，可直接使用终端盒连接尾纤，直接接到每个RRU 中。

如下图所示：三、多根光缆实现设备串联与并联当RRU在相隔比较远的不同楼房上时，需采用多根光缆连接，每根光缆均可按上述几种方法进行连接。

如下图所示：在连接RRU时，可根据不同的连接方式和不同的现场环境灵活选用上述4种方法。

LTE组网与工程实践胀螺丝固定牢固，从不同方位晃动机柜不能有松动或摇晃的感觉。

机柜内所有的设备应采用19″（1″＝2.54cm）的标准模块。

4．其他要求室外一体化机柜防雷接地参考普通机房的防雷接地。

如果是楼顶放置的室外一体化机柜，施工要求参照楼顶彩钢房机房的建设要求。

9.2.3 BBU的安装规范LTE建设组网中，使用BBU+RRU设备进行组网成为主流的建设方式。

TD-LTE基站如果使用8T8R智能天线则必须使用BBU+RRU的建设方式，以便把RRU安装在距离天线近的位置。

LTE FDD的基站为了降低馈线的损耗，降低机房施工和天面工程施工的难度，也会大量使用BBU+RRU设备形式。

BBU设备安装位置和安装方式灵活，对机房空间要求和电源要求都相对较小。

特别对于空间条件有限的机房，在保证施工安全和设备安全的前提下，可以采取相应的安装措施。

1．BBU的安装方式BBU安装时通常有3种安装方式，包括19"机架安装、挂墙安装和简易架安装。

如果条件满足，19″机架安装是首选的安装方式。

挂墙安装是BBU安装常见的安装方式，只要机房墙体能满足要求且无墙体不能悬挂设备的特殊要求，可采用BBU挂墙安装。

BBU挂墙安装既可以节约机房空间，又对其他设备包括局部空间散热和线缆交叉的影响小。

简易架安装方式一般使用在19″机架无安装位置和机房不允许挂墙安装的场景。

（1）挂墙安装BBU设备安装位置应与工程设计图纸相符，严禁安装在馈线窗或者壁挂空调正下方，以免馈线窗渗水或者空调发生故障滴水损坏BBU设备。

BBU的安装位置还需要考虑走线方便和维护方便这些基本的原则。

①挂墙安装设备配件的要点是使用水平仪，水平仪的使用有两次，第一次由设备底边中心点划出底边距地面高度平行线，这就是设备底边安装确定位置；第二次，在设备紧固膨胀螺丝时，放置在设备上平面作为螺丝紧固的调整标准。

BBU前方必须预留不小于700mm的空间，以便于维护。

两侧预留出不小于200mm空间便于散热。
