1.1以太网接口简介·

路由器接口全面介绍路由器是现代网络中使用最广泛的网络设备之一，它可以实现不同网络之间的数据传输和转发。

在路由器中，接口是连接路由器与其他设备的重要部分，起到充当数据进出口的作用。

本文将从不同的角度全面介绍路由器接口，包括接口类型、接口功能和接口配置等方面。

一、接口类型1. 以太网接口以太网接口是路由器中最常见的接口类型之一。

它使用以太网技术传输数据，通常采用RJ-45接口连接网络设备。

以太网接口通常支持不同速率的传输，如10Mbps、100Mbps或1000 Mbps（千兆以太网）。

在配置路由器时，我们需要设置以太网接口的速率和双工模式，以确保数据传输的稳定性和高效性。

2. 串行接口串行接口是另一种常见的路由器接口类型。

它使用串行通信技术传输数据，通常采用DB-9或DB-25接口连接其他设备，如调制解调器或其他路由器。

串行接口可以通过各种串行协议来进行通信，如RS-232、RS-449、RS-530等。

在网络中，串行接口常用于远程访问和连接远程网络。

3. 光纤接口光纤接口是一种高速传输数据的接口类型。

它使用光纤作为传输介质，可以实现更远距离和更高速率的数据传输。

光纤接口通常采用SC、ST或LC等光纤连接器，并支持不同类型的光纤介质，如单模光纤和多模光纤。

在网络中，光纤接口常用于连接不同的局域网和远程网络，提供高速和可靠的数据传输。

二、接口功能1. 数据转发路由器接口的一个主要功能是数据转发。

当接收到数据包时，路由器会根据目标地址和路由表中的信息，决定将数据包转发到哪个接口。

路由器通过检查目标IP地址来确定数据包的下一跳，并将数据包从适当的接口发送出去。

对于大型网络，路由器通常具有多个接口，可以在不同的网络之间进行数据转发。

2. VLAN划分虚拟局域网（VLAN）是将物理网络划分为逻辑上独立的网络的一种技术。

通过在路由器接口上配置VLAN信息，可以将不同的接口划分到不同的VLAN中，实现对网络流量的隔离和管理。

思科路由器接口及模块思科路由器接口及模块1.介绍1.1 路由器接口的定义路由器接口是指连接路由器与其他设备之间的物理或逻辑连接口，用于传递数据。

1.2 路由器模块的定义路由器模块是指可插拔的组件，用于扩展路由器的功能和性能。

2.路由器接口类型2.1 以太网接口以太网接口是路由器与以太网网络之间的物理接口，通常使用RJ-45接头连接。

2.2 串口接口串口接口用于连接路由器与其他串行设备，如调制解调器或其他路由器。

2.3 USB接口USB接口用于连接外部设备，如存储设备或打印机。

2.4 WAN接口WAN接口用于连接路由器与广域网，通常使用专线或计算机网络线路。

3.路由器模块类型3.1 交换模块交换模块用于提供更多的以太网端口，扩展路由器的局域网连接能力。

3.2 防火墙模块防火墙模块用于增强路由器的安全性，过滤网络流量并阻止未经授权的访问。

3.3 VPN模块VPN模块用于支持虚拟专用网络，实现安全的远程访问和站点之间的互联。

3.4 模块插槽模块插槽用于插入各种不同类型的模块，根据需求进行定制和扩展。

4.法律名词与注释4.1 路由器路由器是一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。

4.2 以太网以太网是一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。

4.3 串口串口是一种用于串行数据传输的接口，按照特定协议逐位传输数据。

4.4 USBUSB是一种通用串行总线接口，用于连接计算机与外部设备通信。

4.5 WANWAN是广域网的缩写，用于连接远距离的计算机网络。

附件：本文档未涉及附件。

本文所涉及的法律名词及注释：- 路由器：一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。

- 以太网：一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。

- 串口：一种用于串行数据传输的接口，按照特定协议逐位传输数据。

- USB：一种通用串行总线接口，用于连接计算机与外部设备通信。

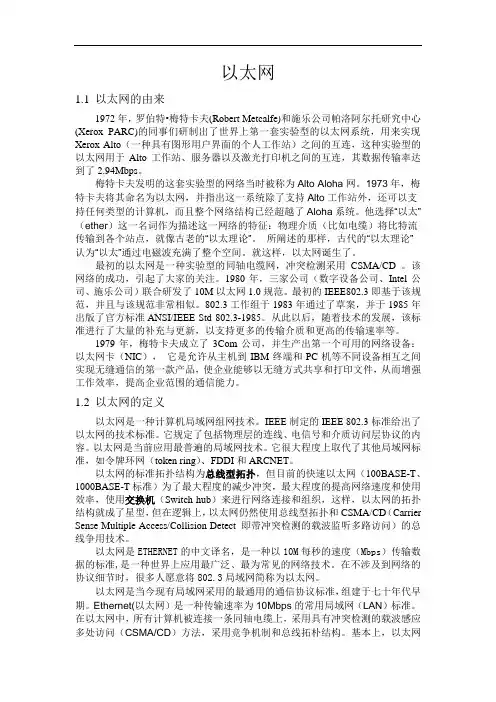

以太网1.1以太网的由来1972年，罗伯特•梅特卡夫(Robert Metcalfe)和施乐公司帕洛阿尔托研究中心(Xerox PARC)的同事们研制出了世界上第一套实验型的以太网系统，用来实现Xerox Alto（一种具有图形用户界面的个人工作站）之间的互连，这种实验型的以太网用于Alto工作站、服务器以及激光打印机之间的互连，其数据传输率达到了2.94Mbps。

梅特卡夫发明的这套实验型的网络当时被称为Alto Aloha网。

1973年，梅特卡夫将其命名为以太网，并指出这一系统除了支持Alto工作站外，还可以支持任何类型的计算机，而且整个网络结构已经超越了Aloha系统。

他选择“以太”（ether）这一名词作为描述这一网络的特征：物理介质（比如电缆）将比特流传输到各个站点，就像古老的“以太理论”。

所阐述的那样，古代的“以太理论”认为“以太”通过电磁波充满了整个空间。

就这样，以太网诞生了。

最初的以太网是一种实验型的同轴电缆网，冲突检测采用CSMA/CD 。

该网络的成功，引起了大家的关注。

1980年，三家公司（数字设备公司、Intel公司、施乐公司）联合研发了10M以太网1.0规范。

最初的IEEE802.3即基于该规范，并且与该规范非常相似。

802.3工作组于1983年通过了草案，并于1985年出版了官方标准ANSI/IEEE Std 802.3-1985。

从此以后，随着技术的发展，该标准进行了大量的补充与更新，以支持更多的传输介质和更高的传输速率等。

1979年，梅特卡夫成立了3Com公司，并生产出第一个可用的网络设备：以太网卡（NIC），它是允许从主机到IBM终端和PC机等不同设备相互之间实现无缝通信的第一款产品，使企业能够以无缝方式共享和打印文件，从而增强工作效率，提高企业范围的通信能力。

1.2以太网的定义以太网是一种计算机局域网组网技术。

IEEE制定的IEEE 802.3标准给出了以太网的技术标准。

深入理解网络接口类型在当今的信息时代，计算机网络已经成为我们日常生活和工作中不可或缺的一部分。

无论是企业内部的局域网，还是全球范围内的互联网，都需要依赖于各种各样的网络接口来实现数据的传输和交换。

而了解和掌握不同的网络接口类型，对于我们的工作和学习都具有重要的意义。

本文将对常见的网络接口类型进行详细的介绍。

一、以太网接口以太网接口是最常见的一种网络接口类型，它主要应用于局域网（LAN）中。

以太网接口的标准主要包括10BASE-T、100BASE-TX和1000BASE-T等，分别对应着10Mbps、100Mbps和1000Mbps的数据传输速率。

以太网接口通常使用RJ-45连接器，通过双绞线或光纤来实现数据的传输。

二、无线接口无线接口是一种不需要物理线路就能实现数据传输的网络接口。

常见的无线接口标准有802.11a/b/g/n/ac/ax等，它们分别对应着不同的数据传输速率和频率范围。

无线接口广泛应用于无线局域网（WLAN）和移动通信网络中。

三、令牌环接口令牌环接口是一种早期的网络接口类型，它主要用于IBM的令牌环网络中。

令牌环接口的数据传输速率为4Mbps或16Mbps，采用的是星形拓扑结构。

四、FDDI接口FDDI（Fiber Distributed Data Interface）接口是一种高速的光纤网络接口，它的数据传输速率达到100Mbps。

FDDI接口采用的是双环结构，具有很高的可靠性。

五、ATM接口ATM（Asynchronous Transfer Mode）接口是一种面向连接的分组交换技术，它可以提供高速的数据传输服务。

ATM接口的数据传输速率为155Mbps或622Mbps，适用于广域网（WAN）和城域网（MAN）。

六、串行接口串行接口是一种用于设备之间进行点对点通信的网络接口，如RS-232、RS-422和RS-485等。

串行接口的数据传输速率较低，但因其简单易用的特点，仍然在许多场合得到应用。

Quidway S2300/3300系列以太网交换机配置指南-以太网目录目录1 以太网接口配置...........................................................................................................................1-11.1 简介..............................................................................................................................................................1-21.1.1 以太网接口........................................................................................................................................1-21.1.2 接口隔离功能.....................................................................................................................................1-21.1.3 参考信息............................................................................................................................................1-31.1.4 配置任务的逻辑关系.........................................................................................................................1-31.2 以太网接口基本配置..................................................................................................................................1-41.2.1 建立配置任务.....................................................................................................................................1-41.2.2 （可选）配置描述信息.....................................................................................................................1-51.2.3 （可选）配置网线类型.....................................................................................................................1-51.2.4 （可选）配置工作模式.....................................................................................................................1-51.2.5 （可选）配置速率.............................................................................................................................1-61.2.6 （可选）使能流量控制.....................................................................................................................1-61.2.7 检查配置结果.....................................................................................................................................1-61.3 以太网接口高级配置..................................................................................................................................1-71.3.1 建立配置任务.....................................................................................................................................1-71.3.2 配置最大流量限制.............................................................................................................................1-81.3.3 （可选）配置是否允许超大帧通过.................................................................................................1-91.3.4 （可选）配置是否丢弃入方向带Tag的帧.....................................................................................1-91.3.5 （可选）配置是否处理BPDU.........................................................................................................1-91.3.6 （可选）检查配置结果.....................................................................................................................1-91.4 配置以太网接口的自协商功能................................................................................................................1-101.4.1 建立配置任务...................................................................................................................................1-101.4.2 （可选）使能自协商功能...............................................................................................................1-111.4.3 （可选）使能流量控制自协商功能...............................................................................................1-111.4.4 检查配置结果...................................................................................................................................1-111.5 配置以太网接口的外部环路检测功能....................................................................................................1-121.5.1 建立配置任务...................................................................................................................................1-121.5.2 使能接口的外部环路检测功能.......................................................................................................1-121.5.3 （可选）配置接口的外部环路检测周期.......................................................................................1-13目录Quidway S2300/3300系列以太网交换机配置指南-以太网1.5.4 （可选）配置接口的外部环路检测处理动作...............................................................................1-13 1.5.5 检查配置结果...................................................................................................................................1-131.6 创建以太网Trunk.....................................................................................................................................1-141.6.1 建立配置任务...................................................................................................................................1-141.6.2 创建以太网Trunk接口...................................................................................................................1-141.6.3 加入成员接口...................................................................................................................................1-151.6.4 （可选）配置以太网Trunk的流分担模式...................................................................................1-151.6.5 检查配置结果...................................................................................................................................1-15 1.7 删除以太网Trunk.....................................................................................................................................1-161.7.1 建立配置任务...................................................................................................................................1-161.7.2 （可选）删除成员接口...................................................................................................................1-161.7.3 （可选）删除以太网Trunk接口...................................................................................................1-171.7.4 检查配置结果...................................................................................................................................1-17 1.8 配置接口隔离............................................................................................................................................1-171.8.1 建立配置任务...................................................................................................................................1-171.8.2 配置接口隔离...................................................................................................................................1-181.8.3 检查配置结果...................................................................................................................................1-19 1.9 维护............................................................................................................................................................1-19 1.10 配置举例..................................................................................................................................................1-201.10.1 配置以太网接口综合示例.............................................................................................................1-201.10.2 配置接口隔离示例.........................................................................................................................1-22插图目录图1-1 接口单向隔离........................................................................................................................................1-3图1-2 接口双向隔离........................................................................................................................................1-3图1-3 配置以太网接口综合示例组网图.......................................................................................................1-20图1-4 配置接口隔离组网图...........................................................................................................................1-23表格目录表1-1 快速以太网接口属性.............................................................................................................................1-2表1-2 千兆以太网接口属性.............................................................................................................................1-2配置指南-以太网 1以太网接口配置1 以太网接口配置关于本章本章描述内容如下表所示。

以太⽹接⼝知识以太⽹接⼝知识本⽂主要分析MII/RMII/SMII，以及GMII/RGMII/SGMII接⼝的信号定义，及相关知识，同时本⽂也对RJ-45接⼝进⾏了总结，分析了在10/100模式下和1000M模式下的设计⽅法。

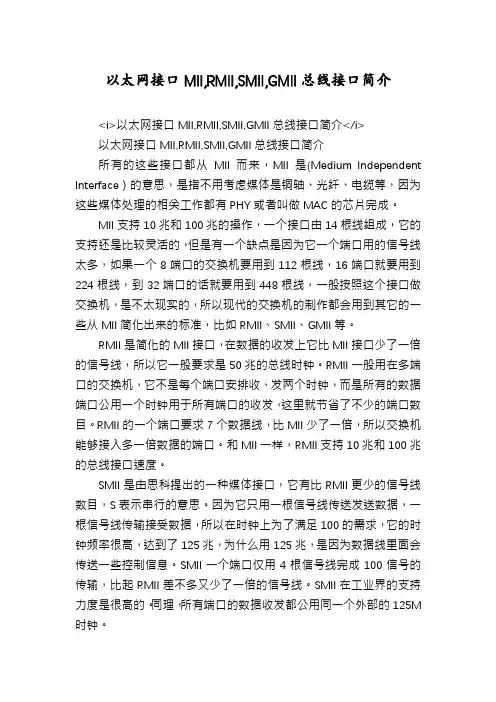

1. MII接⼝分析MII接⼝提供了MAC与PHY之间、PHY与STA(Station Management)之间的互联技术，该接⼝⽀持10Mb/s与100Mb/s的数据传输速率，数据传输的位宽为4位。

提到MII，就有可能涉及到RS，PLS，STA等名词术语，下⾯讲⼀下他们之间对应的关系。

所谓RS即Reconciliation sublayer，它的主要功能主要是提供⼀种MII和MAC/PLS之间的信号映射机制。

它们(RS与MII)之间的关系如下图：图1MII接⼝的Management Interface可同时控制多个PHY，802.3协议最多⽀持32个PHY，但有⼀定的限制：要符合协议要求的connector特性。

所谓Management Interface，即MDC信号和MDIO信号。

前⾯已经讲过RS与PLS的关系，以及MII接⼝连接的对象。

它们是通过MII接⼝进⾏连接的，⽰意图如下图。

由图可知，MII的Management Interface是与STA（Station Management）相连的。

MII接⼝⽀持10Mb/s以及100Mb/s，且在两种⼯作模式下所有的功能以及时序关系都是⼀致的，唯⼀不同的是时钟的频率问题。

802.3要求PHY不⼀定⼀定要⽀持这两种速率，但⼀定要描述，通过Management Interface反馈给MAC。

图2下⾯将详细介绍MII接⼝的信号定义，时序特性等。

由于MII接⼝有MAC和PHY模式，因此，将会根据这两种不同的模式进⾏分析，同时还会对RMII/SMII进⾏介绍。

1.1 MII接⼝信号定义MII接⼝可分为MAC模式和PHY模式，⼀般说来MAC和PHY对接，但是MAC和MAC也是可以对接的。

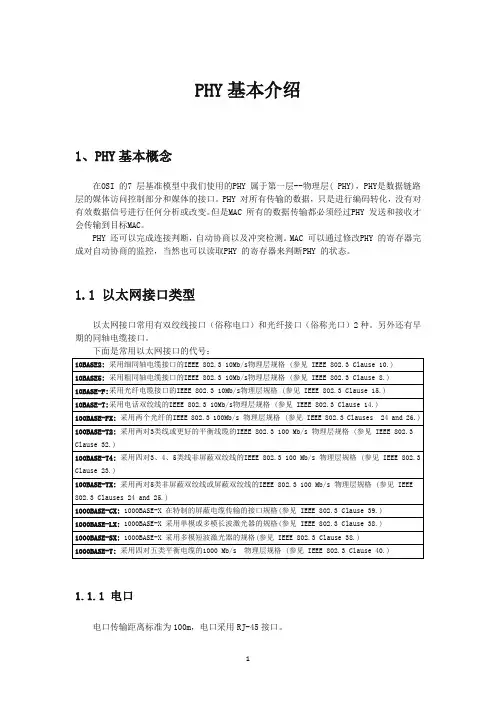

PHY基本介绍1、PHY基本概念在OSI 的7 层基准模型中我们使用的PHY 属于第一层--物理层( PHY)，PHY是数据链路层的媒体访问控制部分和媒体的接口。

PHY 对所有传输的数据，只是进行编码转化，没有对有效数据信号进行任何分析或改变。

但是MAC 所有的数据传输都必须经过PHY 发送和接收才会传输到目标MAC。

PHY 还可以完成连接判断，自动协商以及冲突检测。

MAC 可以通过修改PHY 的寄存器完成对自动协商的监控，当然也可以读取PHY 的寄存器来判断PHY 的状态。

1.1 以太网接口类型以太网接口常用有双绞线接口（俗称电口）和光纤接口（俗称光口）2种。

另外还有早期的同轴电缆接口。

1.1.1 电口电口传输距离标准为100m，电口采用RJ-45接口。

图 1-1 RJ-45插座与RJ-45 插座相对应的是RJ-45 插头，如图4所示，一般为8PIN。

在10/100M以太网时，其中2根表示1对发送数据，另2根表示1对接收数据，剩下4根保留（100BASE-T4使用4对线，是为3类线设计的）；在1000M以太网时，1000BASE-T使用的是4对双绞线，每一对线都作双向数据传输。

图 1-2 RJ－45插头我们常用的网线有两种：不带交叉网线(MDI)和带交叉网线(MDIX), 现在有些物理层芯片支持MDI和MDIX自动识别功能，具有此功能的PHY能够根据对方的发送和接收信号，决定使用MDI 或者是MDIX。

连接的双方，只要有一方具有Crossover，就可实现功能。

此时双方无论使用正线还是反线都能连接上。

1.1.2 光口目前以太网光模块封装有GBIC、SFF、SFP。

下图为GBIC（Gigabit Interface Converter）封装的光模块，其收发分开，采用SC 光纤接头，多模的波长为850nm，单模有1310nm和1550nm，支持热插拔。

图 1-3 GBIC封装光模块下图为SFP（Small Form－factor Pluggable）封装的光模块，其收发分开，采用LC光纤，支持热插拔。
