某人工挖孔桩工程施工技术交底记录一、工程概述本工程为_____项目，位于_____，总建筑面积为_____平方米。
其中，人工挖孔桩基础部分是本工程的重要组成部分。
二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位布置、桩径、桩长、桩顶标高及持力层等设计要求。
编制施工方案，并向施工人员进行技术交底。
确定施工测量控制点，做好桩位的测量放线工作。
2、材料准备钢筋：品种、规格、质量应符合设计要求，并有出厂合格证和复试报告。
水泥：采用_____水泥，应有出厂合格证和复试报告。
砂、石子：砂采用中砂，石子采用碎石，其质量应符合相关标准要求。
护壁混凝土：采用自拌混凝土，配合比应根据设计要求提前试配。
3、主要机具设备提升设备：电动葫芦、三脚架等。
挖孔工具：短柄铁锹、镐、锤、钎等。
通风设备：鼓风机、通风管等。
照明设备：低压防水照明灯具。
混凝土浇筑设备：插入式振捣器、料斗、串筒等。
4、作业条件场地已平整，障碍物已清除，具备三通一平条件。
桩位已测量放线，并经复核无误。
施工机具设备已安装调试完毕，能正常运转。
原材料已进场，并经检验合格。
三、施工工艺流程1、放线定桩位及高程根据设计图纸和测量控制点，采用全站仪或经纬仪测放出桩位中心点，并设置十字护桩。
测量桩位地面高程，确定挖孔深度。
2、开挖第一节桩孔土方以桩位中心点为圆心，画出桩孔开挖轮廓线。
采用人工从上到下逐层开挖，每节开挖深度一般为 10m。
开挖出的土方及时运至指定地点堆放。
3、支护壁模板第一节桩孔开挖完成后，及时安装护壁模板。
护壁模板采用钢模板或木模板，模板之间用 U 形卡或螺栓连接。
模板安装要牢固，位置要准确。
4、浇筑第一节护壁混凝土护壁混凝土采用 C20 混凝土，坍落度宜为 80～100mm。
混凝土用人工浇筑，并用振捣棒振捣密实。
护壁混凝土应高出地面 200～300mm，以防杂物落入孔内。
5、检查桩位（中心）轴线及标高每节桩孔护壁做好后，必须将桩位十字轴线和标高测设在护壁的上口，然后用十字线对中，吊线坠向井底投设，以半径尺杆检查孔壁的垂直平整度。
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人： 记录人： 年 月 日
华南路三期工程
施工技术交底记录
编号：
市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日。

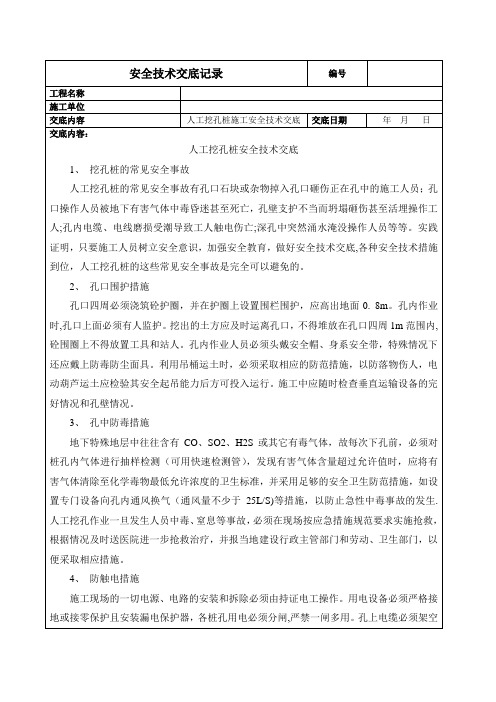

人工挖孔桩安全技术交底人工挖孔桩是一种常见的基础施工方式，但由于其作业环境特殊，存在较多的安全风险。
为了确保施工过程中的安全，保障施工人员的生命健康，特进行以下安全技术交底。
一、施工前准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位的地质情况、桩的直径、深度等设计要求。
制定施工方案，包括施工顺序、护壁形式、排水措施等，并经审批通过。
2、现场准备平整场地，清除杂物，设置排水设施，确保场地不积水。
测量放线，确定桩位，并设置好护桩。
3、材料准备准备好护壁所需的钢筋、混凝土等材料，保证材料质量符合要求。
准备好施工所需的工具，如挖孔工具、提升设备、通风设备等，并确保其性能良好。
4、人员准备施工人员必须经过安全教育培训，考核合格后方可上岗作业。
特种作业人员必须持证上岗，如电工、焊工等。
二、施工过程中的安全措施1、孔口防护孔口周围必须设置防护栏杆，高度不低于 12m，栏杆上应悬挂明显的警示标志。
孔口周边 1m 范围内不得堆放杂物和渣土，防止掉入孔内伤人。
2、护壁施工护壁混凝土应严格按照设计配合比施工，保证护壁的强度和稳定性。
每节护壁高度不得超过 1m，护壁混凝土应在当天完成浇筑。
护壁模板拆除应在混凝土强度达到 5MPa 以上时进行。
3、通风换气挖孔深度超过 5m 时，必须采用机械通风设备向孔内送风，保证孔内空气新鲜。
通风设备应定期检查和维护，确保其正常运行。
4、照明用电孔内照明应采用安全电压，电压不得超过 36V。
照明灯具应采用防水、防爆灯具，灯泡应有防护罩。
5、提升设备提升设备应完好可靠，严禁使用破旧、损坏的设备。
提升设备的绳索、吊钩等应经常检查，发现问题及时更换。
严禁人员乘坐提升设备上下孔。
6、排水措施挖孔过程中如遇地下水，应及时采取排水措施，如设置集水坑、使用水泵抽水等。
排水设备应安装可靠，防止漏电伤人。
7、土石吊运挖出的土石应及时运离孔口，不得堆放在孔口周边。
吊运土石时，孔内人员应撤离到安全位置。
分部（分工种）工程安全交底记录工程名称交底时间交底部位工种交底内容：人工挖孔桩安全技术交底1、当桩净距小于2.5m时，应采用间隔开挖，相邻排桩跳挖的最小施工净距不得小于4.5m。
2、上下节护壁的搭接长度不得小于50mm。
3、每节护壁均应在当日连续施工完毕。
4、护壁混凝土必须保证振捣密实，应根据土层渗水情况使用速凝剂。
5、发现壁有蜂窝、漏水现象时，应及时补强。
6、同一水平面上的井圈任意直径的极差不得大于50mm 当遇到有局部或厚度不大于1.5m的流动性淤泥和可能出现涌土涌砂时，护壁施工可按下列方法处理：①将每节护壁的高度减小到300～500mm，并随挖、随验、随灌注混凝土②采用钢护筒或有效的降水措施7、挖至设计标高后，应清除护壁上的泥土和孔底残渣、积水，并应报告管理人员进行隐蔽工程验收。
验收合格后，应立即封底和灌注桩身混凝土。
8、开挖第一节桩孔土方：开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸。
每节的高度应根据土质好坏、操作条件而定，一般以0.9～1.2m为宜。
9、护壁模板采用拆上节、支下节重复周转使用。
模板之间用卡具、扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑，防止内模因受涨力而变形。
不设水平支撑，以方便操作。
10、第一节护壁高出地坪200mm，便于挡土、挡水，上口宽200mm11、桩身直径应严格控制。
一般不应超过桩长的3‰，且最大不超过50mm。
12、孔底虚土厚度不应超过规定。
扩底形状、尺寸符合设计要求，桩底应落在持力土层上，持力层土体不应被破坏。
交底人签字接受交底人签字。
1m深立即支模浇筑砼。
在开挖过程中，若发现护壁有损坏，应修补完整达到要求后，再继续开挖。
2、开挖程序，应采用间隔挖孔方法，以减少水的渗透和防止土体滑移，防止在挖土过程中因邻桩混凝土未初凝而发生窜孔现象。
3、在孔桩进行钢筋笼安装时，严禁在孔内实施焊接、切割作业；当钢筋笼下放到位后，应及时将钢筋笼扣在孔口固定，防止失稳。
三、安全用电1、应根据临时用电布置图，铺设好用电线路；且必须采用三相五线制，三级配电两级保护。
2、各种机械设备做好接地接零，保证“一机一箱一闸一漏”，并在配电箱外标明用电设备名称。
3、架空线采用绝缘铜线或绝缘铝线，严禁随意架放在支架上，必须包裹PVC 管后，才能架设。
4、配电箱统一采用铁制配电箱，箱中导线的进线口和出线口设在箱体的下底面。
严禁箱体的上顶面、侧面、后面或箱门处有进出线路，进出线分路成束加护套并做防水弯，导线束不得与箱门口直接接触，并注意其防雨。
配电箱要上锁，钥匙由现场电工保管，箱内不允许放置任何杂物，并应保持清洁。
在每个配电箱上安装漏电保护器。
现场设二级漏电保护装置，实行分级保护，形成完整的保护系统。
5、电器设备的安装、拆卸、修理由电工专人负责，任何人不许乱动。
6、桩孔深度在5米以内时，井上照明代替井下照明，5米以外时，在井下用安全防护灯照明，且电压不得高于36伏。
7、进入桩孔内的所有电器及用电设备均应接零接地，电线必须绝缘。
拉动电线时禁止与一切硬物产生摩擦。
电器开关应集中在桩孔口，并应装置漏电保护器，防止漏电触电事故，一旦发现漏电，必须迅速拉闸断电，值班电工必须对所有电器设备及线路加强检查维修，及时发现问题，妥善处理。
四、防毒措施1、严禁酒后操作，不准在孔内吸烟和使用明火作业。
2、地下特殊地层中往往含有CO、SO2、H2S或其它有毒气体，故每次下孔前，必须对桩孔内气体进行嗅觉检查，发现有害气体含量超标时，应立即报告施工管注：要求必须交底到每一个现场作业人员，并由双方签字确认，留下相关书面记录。
技术交底书
编号：
要做好操作技术交底，坚持分层浇筑、分层振捣、持续作业。
必要时用铁管、竹竿、钢筋钎人工辅助插捣，以补充机械振捣局限性。
下图为桩位平面尺寸距离：
安全注意事项：
XXX大桥4#墩桩基顶层土体比较疏松，稳定性较差，施工中要尤其注意做好安全防护工作，护壁厚度和配筋严格按技术交底和项目部有关告知旳规定进行施工，详细旳安全施工严格按如下规定进行。
（1）挖孔施工现场必须安排安全员，加强事前控制，随时掌握和理解现场施工状态，纠正违章作业。
（2）每日动工前应检测井下有无危害气体和不安全原因，当桩孔内土层中具有害气体及有机物质较多时除加强通风外，还应对有害气体加强监测。
（3）桩孔口应严格管理。
桩孔口应设置高于地面300mm旳护板，防止地面石子或其他杂物等被踢入桩孔中。
地面孔四面必须有护栏，护栏采用钢管护栏，十字扣件搭接，高度不低于800mm。
无关人员不得靠近桩孔口，桩孔口机械操作人员不准离开岗位。
口袋内不得放置物品（如钥匙、钢笔、怀表、
第页共页。
人工挖孔桩安全技术交底第一篇：人工挖孔桩安全技术交底一、前言挖孔桩是一种较为常见的桥梁基础结构，其基础形式众多，其中人工挖孔桩是比较常见的一种形式。
人工挖孔桩在施工过程中，存在着一定的安全隐患，因此需要对施工人员进行安全技术交底，以保证施工过程中的安全。
二、人工挖孔桩施工过程人工挖孔桩施工过程一般包括以下几个步骤：1、场地清理施工前需要对作业场地进行清理，清除场地内的垃圾、石块、杂物等。
2、测量定位在场地清理完毕后，需进行探伤装置定位、高程标高等工作。
此时需要注意探伤装置的垂直度、定位精度和稳定性。
3、开孔开孔过程中，需保证开孔的直径和深度符合设计要求。
应特别注意孔壁稳定性，防止孔壁塌方。
4、清孔清孔过程中，需保证孔内不进水、不进杂物，清理孔内的泥沙、石屑等。
5、钢筋绑扎钢筋绑扎要求严格，应按照设计要求进行钢筋绑扎。
6、灌注混凝土灌注混凝土时，需保证浇筑质量，混凝土的成型温度、硬化时间等应符合设计要求。
同时，需注意控制浇筑速度，防止出现空鼓或龟裂。
三、人工挖孔桩施工过程中的安全事项在施工过程中，需注意以下安全事项：1、生命安全施工人员需配戴熔断器、安全防护带等安全设备。
施工人员需按照操作规程进行作业，遵循安全操作规范，不得从事高空作业等高风险操作。
2、机器安全机器应经过检修保养，设备运转时需密切观察。
每日开始使用时应进行检查，发现异常或存在故障时应及时停机维修。
3、邻近环境安全在施工过程中，需保持周边环境的整洁，防止垃圾杂物堆放，以免影响施工人员的作业。
需遵循环境保护法等环保法规要求，严格控制噪音、振动等环境影响。
4、协同安全在施工过程中，需做好各个施工单位之间的协调配合工作，避免因其他施工单位造成的安全隐患。
四、结语人工挖孔桩施工过程涉及到复杂的机械操作、复杂的现场环境以及高风险操作，因此在施工前需事先对施工人员进行安全技术交底，明确安全事项，在施工过程中严格遵守安全操作规范，以保证施工人员的安全和施工质量。
检表7 一级安全技术交底登记表□监理□√项目□班组备注: 本表合用于项目部施工单位。
检表7 二级安全技术交底登记表□监理□√项目□班组备注: 本表合用于项目部施工单位。
检表7 三级安全技术交底登记表□监理□项目□√班组检表7 一级安全技术交底登记表□监理□√项目□班组备注: 本表合用于项目部施工单位。
检表7 二级安全技术交底登记表□监理□√项目□班组备注: 本表合用于项目部施工单位。
检表7 三级安全技术交底登记表□监理□项目□√班组备注: 本表合用于项目部施工单位。
检表7 一级安全技术交底登记表□监理□√项目□班组备注: 本表合用于项目部施工单位。
检表7 二级安全技术交底登记表□监理□√项目□班组备注: 本表合用于项目部施工单位。
检表7 三级安全技术交底登记表□监理□项目□√班组检表7 一级安全技术交底登记表□监理□√项目□班组备注: 本表合用于项目部施工单位。
检表7 二级安全技术交底登记表□监理□√项目□班组备注: 本表合用于项目部施工单位。
检表7 三级安全技术交底登记表□监理□项目□√班组备注: 本表合用于项目部施工单位。
检表7 一级安全技术交底登记表□监理□√项目□班组备注: 本表合用于项目部施工单位。
检表7 二级安全技术交底登记表□监理□√项目□班组备注: 本表合用于项目部施工单位。
检表7 三级安全技术交底登记表□监理□项目□√班组检表7 一级安全技术交底登记表□监理□√项目□班组备注: 本表合用于项目部施工单位。
检表7 二级安全技术交底登记表□监理□√项目□班组备注: 本表合用于项目部施工单位。
检表7 三级安全技术交底登记表□监理□项目□√班组。
