装饰装修水电篇ppt课件
水电知识培训
2018年1月25日
目录
总述
3
装修水电
给排水工程
8
强电工程
21
弱电工程
30
电路施工规范
36
2
装饰装修水电
1 总述
一般来讲，水电工程无非是三大块，即：水路、强电、弱电。在家庭住 宅装修行业给排水工程主要是给水和排水，有些房屋需要局部少量的50管下水 改造。强电工程主要包括普通照明、装饰照明、普通插座、空调插座、电热水 器等几个部分。弱电工程包括网线、电话线和电视线等的。
黄，绿，红，蓝，双色，2.5平方
7
装饰装修水电
1 总述 插座、开关布置建议表
玄关
客厅
厨房
餐厅
卫生间
卧室
书房
1.排烟机1个（3孔带开 关）；
1.电视2个；
2.炉灶下1个（以防以 后换电器灶）；
1.床头两边各1个（电 1.电脑1个（3
话/床头灯）；
孔带开关）；
2.空调1个（3孔 3.水槽下1个（厨宝/垃
10
装饰装修水电
2 给排水工程——PVC排水管件解说图
直接
90度弯头带检查口
正三通
直接带检查口
PVC排水管件解说图
11
装饰装修水电
2 给排水工程——PVC排水管件解说图
等径斜三通
堵头带检查口
可伸缩直接
12
装饰装修水电
45度弯头
2 给排水工程——闭水试验
放水后闭水48小时楼下顶面，无渗漏和潮湿为合格。
直接
弯头
正三通
变径弯头
20X25三通
过桥弯头
45度弯头 直接内丝
变径直接 直接外丝
2018年1月25日
目录
总述
3
装修水电
给排水工程
8
强电工程
21
弱电工程
30
电路施工规范
36
2
装饰装修水电
1 总述
一般来讲，水电工程无非是三大块，即：水路、强电、弱电。在家庭住 宅装修行业给排水工程主要是给水和排水，有些房屋需要局部少量的50管下水 改造。强电工程主要包括普通照明、装饰照明、普通插座、空调插座、电热水 器等几个部分。弱电工程包括网线、电话线和电视线等的。
黄，绿，红，蓝，双色，2.5平方
7
装饰装修水电
1 总述 插座、开关布置建议表
玄关
客厅
厨房
餐厅
卫生间
卧室
书房
1.排烟机1个（3孔带开 关）；
1.电视2个；
2.炉灶下1个（以防以 后换电器灶）；
1.床头两边各1个（电 1.电脑1个（3
话/床头灯）；
孔带开关）；
2.空调1个（3孔 3.水槽下1个（厨宝/垃
10
装饰装修水电
2 给排水工程——PVC排水管件解说图
直接
90度弯头带检查口
正三通
直接带检查口
PVC排水管件解说图
11
装饰装修水电
2 给排水工程——PVC排水管件解说图
等径斜三通
堵头带检查口
可伸缩直接
12
装饰装修水电
45度弯头
2 给排水工程——闭水试验
放水后闭水48小时楼下顶面，无渗漏和潮湿为合格。
直接
弯头
正三通
变径弯头
20X25三通
过桥弯头
45度弯头 直接内丝
变径直接 直接外丝
《水电安装资料》课件
遵循安全规范
在施工过程中应遵循相关安全规范，确保 施工安全。
符合验收标准
安装完成后应符合相关验收标准，确保工 程质量符合要求。
02
水电安装施工图
电路施工图
总结词
详细、准确、规范
规范要求
电路施工图应符合国家相关电气设计和施工规范，确保安 全可靠。
详细描述
电路施工图应包括电源引入点、配电箱、开关、插座、灯 具等电气设备的详细布置和连接方式，以及各线路的规格 、型号、敷设方式等信息。
开关、插座
包括墙壁开关、插座、地插等，用于电气 设备的控制和供电。
灯具及其他电气设备
包括灯泡、镇流器、变压器等，用于照明 和其他电气设备的安装。
水电安装规范
管线布局合理
按照设计图纸和规范要求进行管线布局， 确保管道畅通、电气设备安全可靠。
安装牢固稳定
在安装过程中应确保管道和电气设备牢固 稳定，避免出现松动或脱落现象。
电线短路
总结词
电线短路是指电线绝缘层损坏导致两根或多根电线接触，从而产生电流过载的现 象。
详细描述
电线短路的原因可能包括电线老化、过载使用、接触不良等。为了解决这个问题 ，可以采取定期检查电线、避免超负荷使用、加强电线连接处的紧固等措施。
水管漏水
总结词
水管漏水是水电安装中常见的问题，可能导致水资源浪费和财产损失。
图纸内容
应包括平面图、系统图、详图等，并应特别注明管道材质、规格、防 腐措施等细节。
03
水电安装操作技术
电线管加工与连接
电线管加工
使用专用工具对电线管进行切割 、打毛、弯折等操作，确保管口 光滑无毛刺，便于电线管连接。
电线管连接方式
采用专用的管件进行连接，如采 用套接紧定式管连接或扣压式管 连接，确保电线管连接牢固、可 靠。
在施工过程中应遵循相关安全规范，确保 施工安全。
符合验收标准
安装完成后应符合相关验收标准，确保工 程质量符合要求。
02
水电安装施工图
电路施工图
总结词
详细、准确、规范
规范要求
电路施工图应符合国家相关电气设计和施工规范，确保安 全可靠。
详细描述
电路施工图应包括电源引入点、配电箱、开关、插座、灯 具等电气设备的详细布置和连接方式，以及各线路的规格 、型号、敷设方式等信息。
开关、插座
包括墙壁开关、插座、地插等，用于电气 设备的控制和供电。
灯具及其他电气设备
包括灯泡、镇流器、变压器等，用于照明 和其他电气设备的安装。
水电安装规范
管线布局合理
按照设计图纸和规范要求进行管线布局， 确保管道畅通、电气设备安全可靠。
安装牢固稳定
在安装过程中应确保管道和电气设备牢固 稳定，避免出现松动或脱落现象。
电线短路
总结词
电线短路是指电线绝缘层损坏导致两根或多根电线接触，从而产生电流过载的现 象。
详细描述
电线短路的原因可能包括电线老化、过载使用、接触不良等。为了解决这个问题 ，可以采取定期检查电线、避免超负荷使用、加强电线连接处的紧固等措施。
水管漏水
总结词
水管漏水是水电安装中常见的问题，可能导致水资源浪费和财产损失。
图纸内容
应包括平面图、系统图、详图等，并应特别注明管道材质、规格、防 腐措施等细节。
03
水电安装操作技术
电线管加工与连接
电线管加工
使用专用工具对电线管进行切割 、打毛、弯折等操作，确保管口 光滑无毛刺，便于电线管连接。
电线管连接方式
采用专用的管件进行连接，如采 用套接紧定式管连接或扣压式管 连接，确保电线管连接牢固、可 靠。
《建筑装饰装修工程水电安装》第一章ppt课件
.
第一节 施工图的组成
3.3 系统图 系统图也称透视图，它是管道系统轴测投影图。
（1）管道：位置及相互关系，管径、走向、标高； （2）给水：注明水表、阀门、消火栓、水嘴等； （3）注明：地漏、清扫口、检查口、存水弯、排气帽等。
P277 住宅楼给水系统图 P278 住宅楼排水系统图
.
第一节 施工图的组成
3.3 大样图 为了更清楚的表达施工图的内容，局部放大比例而
绘制的图。
.
第二节 施工图识读
.
第二节 施工图识读
1 平面图识读要点 （1）查明卫生器具、用水设备和升压设备的类型、数量、
安装位置及定位尺寸。 （2）弄清给水引人管和污水排出管的平面位置、走向、
定位尺寸、与室外给排水管网的连接形式、管径及 坡度。 （3）查明给排水干管、立管、支管的平面位置与走向、 管径尺寸及立管的编号。从平面图上可清楚地查明 管道是明装还是暗装，以确定施工方法。
.
第二节 施工图识读
1 平面图识读要点 （4）消防给水管道要查明消火栓的布置、口径大小及消
防箱的形式与位置。 （5）在给水管道上设置水表时，必须查明水表的型号、
安装位置、表前后阀门的设置情况。 （6）对于室内排水管道，还要查明清通设备的布置情
况，清扫口的型号和位置。
.
第二节 施工图识读
2 系统图识读要点 （1）查明给水管道的走向，干管的布置方式，管径尺寸
的平面位置。 （4）线条都是示意性的，接头零件、支吊架的位置不用
画出。
某建筑物给排水平面图
.
第一节 施工图的组成
平面图的主要内容 （1）轴线及编号，门、窗位置，房间尺寸及地面标高； （2）主管的位置编号，横支管位置、走向、坡度等； （3）给水进户管，水表井、排水出管等位置、走向，与
第一节 施工图的组成
3.3 系统图 系统图也称透视图，它是管道系统轴测投影图。
（1）管道：位置及相互关系，管径、走向、标高； （2）给水：注明水表、阀门、消火栓、水嘴等； （3）注明：地漏、清扫口、检查口、存水弯、排气帽等。
P277 住宅楼给水系统图 P278 住宅楼排水系统图
.
第一节 施工图的组成
3.3 大样图 为了更清楚的表达施工图的内容，局部放大比例而
绘制的图。
.
第二节 施工图识读
.
第二节 施工图识读
1 平面图识读要点 （1）查明卫生器具、用水设备和升压设备的类型、数量、
安装位置及定位尺寸。 （2）弄清给水引人管和污水排出管的平面位置、走向、
定位尺寸、与室外给排水管网的连接形式、管径及 坡度。 （3）查明给排水干管、立管、支管的平面位置与走向、 管径尺寸及立管的编号。从平面图上可清楚地查明 管道是明装还是暗装，以确定施工方法。
.
第二节 施工图识读
1 平面图识读要点 （4）消防给水管道要查明消火栓的布置、口径大小及消
防箱的形式与位置。 （5）在给水管道上设置水表时，必须查明水表的型号、
安装位置、表前后阀门的设置情况。 （6）对于室内排水管道，还要查明清通设备的布置情
况，清扫口的型号和位置。
.
第二节 施工图识读
2 系统图识读要点 （1）查明给水管道的走向，干管的布置方式，管径尺寸
的平面位置。 （4）线条都是示意性的，接头零件、支吊架的位置不用
画出。
某建筑物给排水平面图
.
第一节 施工图的组成
平面图的主要内容 （1）轴线及编号，门、窗位置，房间尺寸及地面标高； （2）主管的位置编号，横支管位置、走向、坡度等； （3）给水进户管，水表井、排水出管等位置、走向，与
水电安装课件
详细描述
家庭水电安装实例包括厨房、卫生间 、客厅等不同区域的水电安装，需要 考虑到家庭成员的需求和使用习惯， 合理规划电线、水管走向，确保安全 、实用、美观。
办公室水电安装实例
总结词
办公室水电安装不同于家庭水电安装，需要考虑到办公室的功能需求和空间特点，以满足员工的工作 需要。
详细描述
办公室水电安装实例包括办公桌、电脑、打印机等设备的电源配置，照明、空调等设施的水管安装， 需要遵循安全规范，确保办公室的正常运行和员工的舒适工作环境。
电线。
电线的敷设与连接
总结词
电线的敷设与连接是电线安装的关键环节， 需要遵循安全规范，采用合适的敷设方式和 连接工艺。
详细描述
在敷设电线时，应根据现场环境和用电需求 选择合适的敷设方式（如明敷、暗敷等）， 并注意电线穿越墙洞时要加装保护管，避免 电线受到机械损伤。在连接电线时，应采用 正确的连接工艺（如缠绕法、压接法等）， 确保连接牢固、导电良好，同时注意绝缘层 的恢复和接地的处理，防止发生触电事故。
管道安装
指将各类管道（如燃气管道、暖气 管道等）安装在建筑物内，以满足 燃气供应、暖气供应等需求。
水电安装的流程
准备工作
根据设计图纸和现场实际情况，确定 安装位置和安装方式，准备所需材料 和工具。
验收与调试
完成安装后，进行验收和调试，确保 水电安装符合设计要求和使用安全。
01
02
安装电气设备
按照设计图纸和相关规范，将电气设 备安装在墙壁、天花板、地面等位置 ，连接电线和电缆。
总结词
合理规划开关、插座的安装位置和高度，方便使用且 符合安全规范。
详细描述
在确定开关、插座的安装位置时，应考虑家庭成员的 使用习惯和房间功能。例如，床头柜上方应设置开关 、插座；厨房应设置多个插座以方便使用各种厨房电 器。安装高度方面，根据人体工学原理和安全规范， 开关一般安装在离地1.3米的高度，插座根据用途不同 有不同的高度要求（例如，地面插座应离地30厘米） 。
家庭水电安装实例包括厨房、卫生间 、客厅等不同区域的水电安装，需要 考虑到家庭成员的需求和使用习惯， 合理规划电线、水管走向，确保安全 、实用、美观。
办公室水电安装实例
总结词
办公室水电安装不同于家庭水电安装，需要考虑到办公室的功能需求和空间特点，以满足员工的工作 需要。
详细描述
办公室水电安装实例包括办公桌、电脑、打印机等设备的电源配置，照明、空调等设施的水管安装， 需要遵循安全规范，确保办公室的正常运行和员工的舒适工作环境。
电线。
电线的敷设与连接
总结词
电线的敷设与连接是电线安装的关键环节， 需要遵循安全规范，采用合适的敷设方式和 连接工艺。
详细描述
在敷设电线时，应根据现场环境和用电需求 选择合适的敷设方式（如明敷、暗敷等）， 并注意电线穿越墙洞时要加装保护管，避免 电线受到机械损伤。在连接电线时，应采用 正确的连接工艺（如缠绕法、压接法等）， 确保连接牢固、导电良好，同时注意绝缘层 的恢复和接地的处理，防止发生触电事故。
管道安装
指将各类管道（如燃气管道、暖气 管道等）安装在建筑物内，以满足 燃气供应、暖气供应等需求。
水电安装的流程
准备工作
根据设计图纸和现场实际情况，确定 安装位置和安装方式，准备所需材料 和工具。
验收与调试
完成安装后，进行验收和调试，确保 水电安装符合设计要求和使用安全。
01
02
安装电气设备
按照设计图纸和相关规范，将电气设 备安装在墙壁、天花板、地面等位置 ，连接电线和电缆。
总结词
合理规划开关、插座的安装位置和高度，方便使用且 符合安全规范。
详细描述
在确定开关、插座的安装位置时，应考虑家庭成员的 使用习惯和房间功能。例如，床头柜上方应设置开关 、插座；厨房应设置多个插座以方便使用各种厨房电 器。安装高度方面，根据人体工学原理和安全规范， 开关一般安装在离地1.3米的高度，插座根据用途不同 有不同的高度要求（例如，地面插座应离地30厘米） 。
《建筑水电安装工程》ppt课件
建筑给排水安装工程施工
一、给水管材
1、塑料管：PVC-U、PE-X、PP-R、PB、 ABS
PVC-U衔接方式：承插粘接或胶圈衔 接
PP-R衔接方式：热熔式衔接
PP-R管规格用公称直径DN×en表示:
2、复合管：钢塑复合管、铝塑复合管
钢塑复合管：广泛用于建筑给水系统中的冷、 热水管道，建筑消防管道，天然气、煤气保送管 道等。衔接方式为螺纹衔接和卡箍衔接。
四、给水控制附件
给水控制附件是指用来调理水量和水压、 关断水流，控制水流方向和水位的各式阀 门。
6、减压阀：可以降低下游管道的供水压力，广泛运用于高 层建筑中生活给水系统和消防给水系统管道上
弹簧式减压阀普通宜程度安装，比例式减压阀宜垂 直安装
7、平安阀 8、自动温度调理安装 9、液位控制阀 10、疏水器 11、排气阀
铝塑复合管：配水支管。采用夹紧式铜配件 衔接。XPAP、PAP
3、钢管：无缝钢管、焊接钢管〔镀锌和非镀锌〕 无缝钢管：焊接或卡箍衔接
焊接钢管的衔接方式有螺纹衔接、法兰衔接、 焊接、卡箍衔接。 〔镀锌钢管普通只采用螺纹衔接和卡箍衔接〕
钢管的规格〔DN〕： 15、20、32、40、50、65、80、100、125、
4、铜管：适宜保送热水，衔接方式有焊接、螺纹衔 接和卡箍衔接。主要规格有φ15~160
5、给水铸铁管：灰口铸铁管、球墨铸铁管及高压硅 管 球墨铸铁管：市政和居住小区常用。承插衔 接胶圈接口
规范长度为6 m
6、薄壁不锈钢管
二、排水管材
1、PVC-U排水塑料管〔排水普 遍运用〕：承插粘接衔接
PVC-U排水管规格用公称外径 De表示:
50、75、110、160
2、柔性接口排水铸铁管
一、给水管材
1、塑料管：PVC-U、PE-X、PP-R、PB、 ABS
PVC-U衔接方式：承插粘接或胶圈衔 接
PP-R衔接方式：热熔式衔接
PP-R管规格用公称直径DN×en表示:
2、复合管：钢塑复合管、铝塑复合管
钢塑复合管：广泛用于建筑给水系统中的冷、 热水管道，建筑消防管道，天然气、煤气保送管 道等。衔接方式为螺纹衔接和卡箍衔接。
四、给水控制附件
给水控制附件是指用来调理水量和水压、 关断水流，控制水流方向和水位的各式阀 门。
6、减压阀：可以降低下游管道的供水压力，广泛运用于高 层建筑中生活给水系统和消防给水系统管道上
弹簧式减压阀普通宜程度安装，比例式减压阀宜垂 直安装
7、平安阀 8、自动温度调理安装 9、液位控制阀 10、疏水器 11、排气阀
铝塑复合管：配水支管。采用夹紧式铜配件 衔接。XPAP、PAP
3、钢管：无缝钢管、焊接钢管〔镀锌和非镀锌〕 无缝钢管：焊接或卡箍衔接
焊接钢管的衔接方式有螺纹衔接、法兰衔接、 焊接、卡箍衔接。 〔镀锌钢管普通只采用螺纹衔接和卡箍衔接〕
钢管的规格〔DN〕： 15、20、32、40、50、65、80、100、125、
4、铜管：适宜保送热水，衔接方式有焊接、螺纹衔 接和卡箍衔接。主要规格有φ15~160
5、给水铸铁管：灰口铸铁管、球墨铸铁管及高压硅 管 球墨铸铁管：市政和居住小区常用。承插衔 接胶圈接口
规范长度为6 m
6、薄壁不锈钢管
二、排水管材
1、PVC-U排水塑料管〔排水普 遍运用〕：承插粘接衔接
PVC-U排水管规格用公称外径 De表示:
50、75、110、160
2、柔性接口排水铸铁管
全套课件 建筑装饰装修工程水电安装
室内给水排、水施工图
（3） 管道防腐、保温 主要说明敷给水管，排水管的刷漆要求，暗设和埋地管 道的防腐要求，热回水管，外露给水管的保温，防冻材料及 做法要求。 （4）管道敷设 主要说明管道穿楼板，水池壁，地下室外墙等预埋套管 要求，各种管道安装坡度要求，管道防火封堵要求，排水横 管之间，横管与主管之间，主管与排出管之间管件连接要求 以及施工质量和验收标准等。
建筑装饰装修工程电气安装
• 第六章 室内电气施工图 • 第七章 室内布线 • 第八章 电气照明装置安装 • 第九章 防雷接地安装 • 第十章 室内弱电工室内给水、排水施工图
第一节 施工图的组成 第二节 施工图识读 第三节 施工图审图与图纸会审
室内给水排、水施工图
（6）在认真熟悉全部施工技术资料后，对新材料，新工 艺，新技术在施工工艺上有不合理的地方，应及时提出建议 以及修改不合理的设计等。
室内给水排、水施工图
三、系统图
也称透视图，它是管道系统的轴测投影图。 管道系统图上应表明它的位置及相互关系，管径、坡度 及坡向、标高等。给水系统上应注明水表、阀门、消火栓、 水嘴等。排水系统上注明地漏、清扫口、检查口、存水弯、 排气帽等附件位置。主管，进出户管子的编号应与平面图相 对应。 在平面或系统图上表示不清，也不能用文字说明时，可 将局部部位构造放大比例绘成施工详图，如阀门井，设备基 础、集水坑、水泵房等安装图，而大多数设备和卫生洁具的 安装可套用通用标准图集，选用标准图集时注明图号即可。
室内给水排、水施工图
（2）给排水主管位置及编号，横支管平面位置、走向、 坡度、管径及管长等。
（3）给水进户管，水表井，排水排出管，积沙井的平面 位置及走向，与室外给排水管网的连接关系。
（4）卫生洁具及用水设备的定位尺寸及朝向 简单家庭装修的给排水管道及各种卫生洁具，用水设备 （电热水器等）可绘制在一张平面图上。如系统较多，功能 复杂，应分别绘制各种系统的平面图。图纸多少以能清楚表 达设计意图又能减少图纸数量为宜。
建筑装饰培训课件——水电安装
使用扣压器：下压扣紧直通和KBG管即 可，力度应始终，扣孔紧扣管外壁为宜； 管径Ф25及以下时，每端扣压点不应少 于2处；当管径为Ф32及以上时，每端 扣压点不应少于3处。
2021/1/3
2021/1/3
套接紧定式钢导管（JDG管）的连接
连接方法：套好管件，使用适合的 螺丝刀旋转紧固，至螺丝帽脱落即 可。
2021/1/3
• 《民用建筑电气设计规范》JGJ16－2008 的规定： 8.1.6 敷设在钢筋混凝土现浇楼板内的电线导管的最大外径不宜大于板厚的1 / 3； 8.3.2 明敷于潮湿场所或埋地敷设的金属导管，应采用管壁厚度不小于2．Omm的 钢导管。明敷或暗敷于干燥场所的金属导管宜采用管壁厚度不小于1．5mm的电线 管。
2021/1/3
薄壁钢导管的连接
• 1、套接扣压式薄壁钢导管（KBG钢导管）连接处应采用套接扣压连接， 扣压点深度不应小于1mm，全长接地应可靠导通
• 2、 套接紧定式钢导管（JDG钢导管）连接处应采用专用紧定螺钉连接， 并旋紧螺钉至螺帽脱落，全长接地应可靠导通
2021/1/3
Ø 套接扣压式薄壁钢导管、套接紧定式薄壁钢导管应严格按照技术规程 的规定连接可靠，确保接地导通，尤其与配电箱的连接处应作为重点检 查
2021/1/3
套接扣压式薄壁钢导管（KBG）和套接紧定式钢导管
（JDG）的敷设
• 套接扣压式薄壁钢导管（KBG）和套接紧定式钢导管（JDG）管材及管件的外径、壁厚
应符合表的规定.
套接紧定式钢导管（JDG）管材规格
单位㎜
表1
规格 外径D 外径允许 偏差 壁厚S 壁厚允许 偏差
单位㎜
φ16
φ20
φ25
• 还有在施工中部分施工单位或开发商不注重质量问题， 违规使用不合格的劣质产品，不按正常的施工工序进行 操作，不及时作好隐蔽工程验收记录，使用功能测试未 按要求进行测试，造成安装工程管理混乱，隐患重重， 这些问题迫切需要在目前的工作中加以解决。
2021/1/3
2021/1/3
套接紧定式钢导管（JDG管）的连接
连接方法：套好管件，使用适合的 螺丝刀旋转紧固，至螺丝帽脱落即 可。
2021/1/3
• 《民用建筑电气设计规范》JGJ16－2008 的规定： 8.1.6 敷设在钢筋混凝土现浇楼板内的电线导管的最大外径不宜大于板厚的1 / 3； 8.3.2 明敷于潮湿场所或埋地敷设的金属导管，应采用管壁厚度不小于2．Omm的 钢导管。明敷或暗敷于干燥场所的金属导管宜采用管壁厚度不小于1．5mm的电线 管。
2021/1/3
薄壁钢导管的连接
• 1、套接扣压式薄壁钢导管（KBG钢导管）连接处应采用套接扣压连接， 扣压点深度不应小于1mm，全长接地应可靠导通
• 2、 套接紧定式钢导管（JDG钢导管）连接处应采用专用紧定螺钉连接， 并旋紧螺钉至螺帽脱落，全长接地应可靠导通
2021/1/3
Ø 套接扣压式薄壁钢导管、套接紧定式薄壁钢导管应严格按照技术规程 的规定连接可靠，确保接地导通，尤其与配电箱的连接处应作为重点检 查
2021/1/3
套接扣压式薄壁钢导管（KBG）和套接紧定式钢导管
（JDG）的敷设
• 套接扣压式薄壁钢导管（KBG）和套接紧定式钢导管（JDG）管材及管件的外径、壁厚
应符合表的规定.
套接紧定式钢导管（JDG）管材规格
单位㎜
表1
规格 外径D 外径允许 偏差 壁厚S 壁厚允许 偏差
单位㎜
φ16
φ20
φ25
• 还有在施工中部分施工单位或开发商不注重质量问题， 违规使用不合格的劣质产品，不按正常的施工工序进行 操作，不及时作好隐蔽工程验收记录，使用功能测试未 按要求进行测试，造成安装工程管理混乱，隐患重重， 这些问题迫切需要在目前的工作中加以解决。
室内装饰材料与施工工艺水电ppt课件
12、绘好的照明、插座、弱电图、管道在隐蔽工程验收时，经客户签字认可后， 配合设计人员打印成图，交工程部、客户一份（底稿留档）；
13、工班长必须在现场作业，验收时在场，前期和后期工程完工时均应做好清 理工作，做到工完场清；
14、油漆进场前，应对所布强电、弱电进行一次全面复检；
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
很多的工人会为了省事，全部都走地面了。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

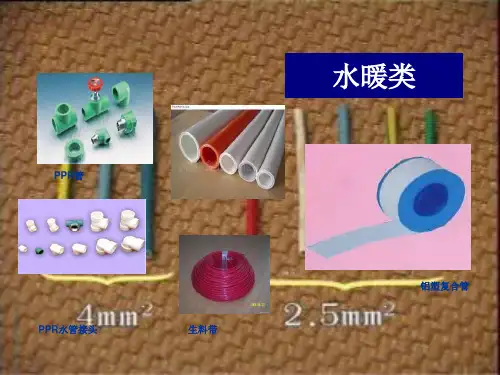

水改材料准备：
管： PPR水管 铝塑复合管 PPR水管管钳 PPR水管热熔机 配件：
堵头 钢丝软管 水管胶带 线管卡。
6、严禁随意改动煤气管道及表头位置，导线管与煤气管间距同一平面不得小 于100mm，不同平面不得小于50mm,电器插座开关与煤气管间距不小于150mm；
7、线盒内预留导线长度为150mm,平顶预留线必须标明标签，接线为相线进开 关，零线进灯头，零线进灯头，面对插座时为左零右相接地上；开关插座安装必须 牢固、位置正确，紧贴墙面。同一室内，盒内在同一水平线上；
普通开关 防水开关
开关插座类
多孔插座
No Image
有线插座
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
水电工艺
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
13、工班长必须在现场作业，验收时在场，前期和后期工程完工时均应做好清 理工作，做到工完场清；
14、油漆进场前，应对所布强电、弱电进行一次全面复检；
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
很多的工人会为了省事，全部都走地面了。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
水改材料准备：
管： PPR水管 铝塑复合管 PPR水管管钳 PPR水管热熔机 配件：
堵头 钢丝软管 水管胶带 线管卡。
6、严禁随意改动煤气管道及表头位置，导线管与煤气管间距同一平面不得小 于100mm，不同平面不得小于50mm,电器插座开关与煤气管间距不小于150mm；
7、线盒内预留导线长度为150mm,平顶预留线必须标明标签，接线为相线进开 关，零线进灯头，零线进灯头，面对插座时为左零右相接地上；开关插座安装必须 牢固、位置正确，紧贴墙面。同一室内，盒内在同一水平线上；
普通开关 防水开关
开关插座类
多孔插座
No Image
有线插座
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
水电工艺
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
《建筑装饰装修工程》课件
墙面处理工艺
了解墙面处理工艺流程，包括基 层处理、刮腻子、打磨、涂刷底 漆、面漆等步骤，以确保墙面平
整、光滑、美观。
墙面装饰施工工艺
掌握墙面装饰施工工艺流程，包 括测量、划线、裁切材料、粘贴 或安装等步骤，以确保施工质量
和安全。
地面装饰技术
地面材料选择
根据室内装饰风格和功能需求，选择合适的地面材料，如木地板 、瓷砖、地毯等。
用寿命。
提升社会文化品质
03
建筑装饰装修工程是社会文化的重要组成部分，通过装饰装修
可以展现城市和地区的文化特色和风貌。
建筑装饰装修工程的历史与发展
古代建筑装饰装修
现代建筑装饰装修
古代的建筑装饰装修注重雕刻、彩绘 等手工艺，具有浓郁的文化和艺术气 息。
现代的建筑装饰装修更加注重个性化 、环保和智能化，广泛应用新材料、 新工艺和信息技术。
近代建筑装饰装修
随着工业化和现代化的进程，建筑装 饰装修逐渐向简约、功能化方向发展 ，同时注重材料和技术的创新。
02 建筑装饰装修工程材料
木材类材料
总结词
天然、质轻、强度高、易于加工
详细描述
木材是常见的建筑装饰装修材料之一，具有天然的纹理和色泽，质轻 而强度高，易于加工和切割，常用于制作门窗、地板、家具等。
《建筑装饰装修工程》ppt课件
contents
目录
• 建筑装饰装修工程概述 • 建筑装饰装修工程材料 • 建筑装饰装修工程技术 • 建筑装饰装修工程设计风格 • 建筑装饰装修工程案例分析
01 建筑装饰装修工程概述
定义与特点
定义
建筑装饰装修工程是对已建成的 建筑物进行外部和内部的装饰和 装修，以提高建筑物的美观性和 使用功能。
水电安装课件
水电安装课件水电安装课件水电安装是建筑工程中非常重要的一项工作，它涉及到供水、供电等方面的基础设施建设。
在建筑施工过程中，水电安装的正确与否直接关系到整个建筑物的使用质量和安全性。
为了提高水电安装工作的效率和准确性，许多建筑工程公司都会准备相应的课件，以便培训员工和指导施工。
一、水电安装的基本知识水电安装的基本知识是进行水电工作的基础。
在水电安装课件中，通常会介绍水电工作的基本原理、常用术语和相关标准。
比如，课件中会详细介绍水管的种类、材料和安装方法，以及电线电缆的选择、敷设和连接方式等。
这些基本知识的掌握对于水电工作的顺利进行至关重要。
二、水电安装的施工流程水电安装的施工流程是指在建筑施工过程中，按照一定的顺序和方法进行水电工作的步骤。
在水电安装课件中，会详细介绍每个施工环节的要求和注意事项。
比如，课件中会指导如何进行水管的预埋、管道的敷设和连接等工作，以及电线电缆的敷设、插座开孔和配电箱安装等工作。
三、水电安装的质量控制水电安装的质量控制是保证水电工作质量的关键。
在水电安装课件中，通常会介绍一些常见的质量问题和解决方法。
比如，课件中会强调水管连接处的密封性和稳固性，以及电线电缆的绝缘性和安全性等。
此外，课件还会介绍一些常用的检测工具和方法，以便工程人员能够及时发现和解决问题。
四、水电安装的安全注意事项水电安装是一项危险性较高的工作，因此在课件中通常会强调安全注意事项。
比如，课件中会提醒工程人员在进行水电工作时要佩戴好安全帽、安全鞋等个人防护装备，以及注意施工现场的通风、照明和防火等方面的要求。
此外，课件还会介绍一些常见的安全事故案例，并提供相应的预防措施。
五、水电安装的案例分析为了帮助工程人员更好地理解水电安装工作的实际操作，课件中通常会提供一些实际案例进行分析。
比如，课件中会介绍一些常见的水电故障案例，并分析造成故障的原因和解决方法。
这样的案例分析有助于提高工程人员的解决问题的能力和经验。
家装工程电气安装PPT(共41页)
家庭电气安装.
内容
1
家庭用电负荷计算.
2
导线的选择和连接 .
3 供电电路的选择与安装.
2
家庭用电负荷计算
分支负荷电流的计算
住宅用电负荷与各分支线路负荷紧密相关。线路负荷 的类型不同，其负荷电流的计算方法也不同。线路负 荷一般分为纯电阻性负荷和感性负荷两类。
纯电阻性负荷
• 纯电阻性负荷如白炽灯、电热器等，其电流可按下式计算： 电流(A)＝功 电率 压((W V))
例：一只额定电压220V，功率为1000W的电炉，其电流为：
10 W 0 20 V 2 0 4 .5(A 5 )
3
家庭用电负荷计算
分支负荷电流的计算
感性负荷
• 感性负荷如荧光灯、电视机、洗衣机等，其负荷电流可按下式 计算：
电流 (A)＝电压 (V)功 功率 (W 率 ) 因 co数 s
4
家庭用电负荷计算
分支负荷电流的计算.
单相电动机
• 单相电动机如洗衣机、电冰箱用电动机的电流，可按下式计算： 电(流 A)＝ 电(压 V)功 功(率 W 率 ) 因 效数 率
• 如果电动机铭牌上无功率因数和效率数据可查，则电动机的功 率因数和效率都可取0.75。
• 例：一台单相吹风电动机，功率为750W，正常工作时，它自 电源吸取的电流为：
在装修装饰中，如果住户自己布线，因条件限制，往 往不能按规定要求选择导线颜色，这是可遵照以下要 求使用导线：
• 相线可使用黄色、绿色或红色中的任一种颜色，但不允许使用 黑色、白色或绿/黄双色的导线。
• 零线可使用黑色导线，没有黑色导线时，也可用白色导线。零 线不允许使用红色导线。
• 保护零线应使用绿/黄双色的导线，如无此种颜色导线，也可 用黑色的导线。但这时零线应使用浅蓝色或白色的导线，以便 两者有明显的区别。保护零线不允许使用除绿/黄双色线和黑 色线以外的其他颜色的导线。
内容
1
家庭用电负荷计算.
2
导线的选择和连接 .
3 供电电路的选择与安装.
2
家庭用电负荷计算
分支负荷电流的计算
住宅用电负荷与各分支线路负荷紧密相关。线路负荷 的类型不同，其负荷电流的计算方法也不同。线路负 荷一般分为纯电阻性负荷和感性负荷两类。
纯电阻性负荷
• 纯电阻性负荷如白炽灯、电热器等，其电流可按下式计算： 电流(A)＝功 电率 压((W V))
例：一只额定电压220V，功率为1000W的电炉，其电流为：
10 W 0 20 V 2 0 4 .5(A 5 )
3
家庭用电负荷计算
分支负荷电流的计算
感性负荷
• 感性负荷如荧光灯、电视机、洗衣机等，其负荷电流可按下式 计算：
电流 (A)＝电压 (V)功 功率 (W 率 ) 因 co数 s
4
家庭用电负荷计算
分支负荷电流的计算.
单相电动机
• 单相电动机如洗衣机、电冰箱用电动机的电流，可按下式计算： 电(流 A)＝ 电(压 V)功 功(率 W 率 ) 因 效数 率
• 如果电动机铭牌上无功率因数和效率数据可查，则电动机的功 率因数和效率都可取0.75。
• 例：一台单相吹风电动机，功率为750W，正常工作时，它自 电源吸取的电流为：
在装修装饰中，如果住户自己布线，因条件限制，往 往不能按规定要求选择导线颜色，这是可遵照以下要 求使用导线：
• 相线可使用黄色、绿色或红色中的任一种颜色，但不允许使用 黑色、白色或绿/黄双色的导线。
• 零线可使用黑色导线，没有黑色导线时，也可用白色导线。零 线不允许使用红色导线。
• 保护零线应使用绿/黄双色的导线，如无此种颜色导线，也可 用黑色的导线。但这时零线应使用浅蓝色或白色的导线，以便 两者有明显的区别。保护零线不允许使用除绿/黄双色线和黑 色线以外的其他颜色的导线。
家装水电施工工艺展示PPT课件
第3页/共11页
（4）暗管铺设承 重墙体横开槽， 坚决不允许超过 50cm，可允许竖 开槽，槽的宽度 为管直径的1.5倍。
第4页/共11页
（5）同一住宅线路颜色 应统一。零线用蓝色或 者黄色，接地线用蓝绿 双色线，“火线进开关， 零线进灯头”，插座应 符合“左零右火，接地 在上。” ，同一室内 所有插座面板高度差不 大于5毫米。电源插座 底边距地为300-400毫
第8页/共11页
3、水路改造完成后，必 须进行打压测试，时间不 能低于15分钟，压力为8 公斤压；
第9页/共11页
第10页/共11页
谢谢您的观看！
第11页/共11页
一、水电路改造(客户、监理、项目经理、设 计师四方验收)
• 电路改造
（1）电路改造要 求横平竖直，单 根穿线管内不允 许超过3根电线；
第1页/共11页
（2）缠绕施工和绝缘胶带或压线帽能最 大的消除安全隐患；强弱电分槽排管， 间距不小于100mm；
第2页/共11页
（3）单根线管不得超过 3个弯折，若需过3个弯折， 必须使用接线盒连接，管 线长度超过15米或有两个 直角弯头应增设拉线盒。 电线进接线盒应加琐母。； 电管与暖气、热水、煤气 管之间的平行距离不应小 于300厘米，交叉距离不 应小于100毫米。悬空管 与木龙骨间距不小于50毫 米。
第5页/共11页
2.水路改造
（1）水路改造时出水口应在同一水 平线上，正常冷热出水口应该保 持15cm以内，且“左热右冷”， 若上下出水口，需“上热下冷”。
Байду номын сангаас
第6页/共11页
（2）水路改造过程中，单管整管坚决 不允许有任何折弯，若需拐弯必须用 弯头或者三通类拐角转弯。
第7页/共11页
（4）暗管铺设承 重墙体横开槽， 坚决不允许超过 50cm，可允许竖 开槽，槽的宽度 为管直径的1.5倍。
第4页/共11页
（5）同一住宅线路颜色 应统一。零线用蓝色或 者黄色，接地线用蓝绿 双色线，“火线进开关， 零线进灯头”，插座应 符合“左零右火，接地 在上。” ，同一室内 所有插座面板高度差不 大于5毫米。电源插座 底边距地为300-400毫
第8页/共11页
3、水路改造完成后，必 须进行打压测试，时间不 能低于15分钟，压力为8 公斤压；
第9页/共11页
第10页/共11页
谢谢您的观看！
第11页/共11页
一、水电路改造(客户、监理、项目经理、设 计师四方验收)
• 电路改造
（1）电路改造要 求横平竖直，单 根穿线管内不允 许超过3根电线；
第1页/共11页
（2）缠绕施工和绝缘胶带或压线帽能最 大的消除安全隐患；强弱电分槽排管， 间距不小于100mm；
第2页/共11页
（3）单根线管不得超过 3个弯折，若需过3个弯折， 必须使用接线盒连接，管 线长度超过15米或有两个 直角弯头应增设拉线盒。 电线进接线盒应加琐母。； 电管与暖气、热水、煤气 管之间的平行距离不应小 于300厘米，交叉距离不 应小于100毫米。悬空管 与木龙骨间距不小于50毫 米。
第5页/共11页
2.水路改造
（1）水路改造时出水口应在同一水 平线上，正常冷热出水口应该保 持15cm以内，且“左热右冷”， 若上下出水口，需“上热下冷”。
Байду номын сангаас
第6页/共11页
（2）水路改造过程中，单管整管坚决 不允许有任何折弯，若需拐弯必须用 弯头或者三通类拐角转弯。
第7页/共11页
建筑水电工程课件PPT
建筑水电工程课件PPT
建筑水电工程课件PPT是一份专为初学者设计的教育材料，通过图文并茂的 方式向学生介绍建筑水电工程的基本原理和应用。
简介
本课件将帮助您了解建筑水电工程的重要性和基本原理，提供实际案例展示， 让您更好地理解和应用水电工程知识。
课程目标
通过学习本课程，您将能够：
1 掌握建筑水电工程的基 2 了解设计和施工过程中
本概念和术语
的要点和注意事项
3 学会解决常见的水电工程问题和挑战
建筑水电工程概述
建筑施工过程
了解建筑水电工程在建筑施工中 的作用和流程。
水电设备
介绍不同类型的水电设备及其功 能。
给水排水系统
解释给水排水系统在建筑中的重 要性和组成。
建筑水电工程的重要性
1
安全性
水电工程的正常运行对建筑物和居住者的安全至关重要。
2
舒适性
水电工程提供能源和水源，创造舒适的室内环境。
3
可持续性
合理设计和使用水电工程有助于减少对自然资源的消耗。
建筑水电工程的基本原理
电路原理
讲解电路的基本组成和工作 原理。
给水排水原理
介绍给水和排水系统在建筑 中的传输原理和设计要点。
安全规范
介绍建筑水电工程的安全规 范和标准。
建筑水电工程的应用
商业建筑 住宅建筑
公共设施
为商业建筑提供可靠的电力和供水排水系统。
创建舒适的居住环境，提供照明、空调和卫生设 施。
为学电系统。
总结
建筑水电工程是现代建筑不可或缺的一部分，通过本课程的学习，您将掌握 基本原理和应用，为未来的建筑项目提供有力的支持。
建筑水电工程课件PPT是一份专为初学者设计的教育材料，通过图文并茂的 方式向学生介绍建筑水电工程的基本原理和应用。
简介
本课件将帮助您了解建筑水电工程的重要性和基本原理，提供实际案例展示， 让您更好地理解和应用水电工程知识。
课程目标
通过学习本课程，您将能够：
1 掌握建筑水电工程的基 2 了解设计和施工过程中
本概念和术语
的要点和注意事项
3 学会解决常见的水电工程问题和挑战
建筑水电工程概述
建筑施工过程
了解建筑水电工程在建筑施工中 的作用和流程。
水电设备
介绍不同类型的水电设备及其功 能。
给水排水系统
解释给水排水系统在建筑中的重 要性和组成。
建筑水电工程的重要性
1
安全性
水电工程的正常运行对建筑物和居住者的安全至关重要。
2
舒适性
水电工程提供能源和水源，创造舒适的室内环境。
3
可持续性
合理设计和使用水电工程有助于减少对自然资源的消耗。
建筑水电工程的基本原理
电路原理
讲解电路的基本组成和工作 原理。
给水排水原理
介绍给水和排水系统在建筑 中的传输原理和设计要点。
安全规范
介绍建筑水电工程的安全规 范和标准。
建筑水电工程的应用
商业建筑 住宅建筑
公共设施
为商业建筑提供可靠的电力和供水排水系统。
创建舒适的居住环境，提供照明、空调和卫生设 施。
为学电系统。
总结
建筑水电工程是现代建筑不可或缺的一部分，通过本课程的学习，您将掌握 基本原理和应用，为未来的建筑项目提供有力的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章 室内给水系统安装
第三章 室内排水系统安装
第四章 室内热水系统安装
下篇 电气安装
第六章 室内电气施工图
第七章 室内布线
第八章 电气照明装置安装
.
4
第一章 室内给水施工图
.
5
第一节 施工图的组成
.
6
第一节 施工图的组成
1 施工图的作用 施工单位编制施工图预算和组织施工的主要依据
文件。
2 施工图的绘制单位 由有资质的正规设计部门设计绘制并签发。
有审图合格的图纸才能施工。
施工图会审：
在开工的时候由甲方组织施工方、监理、设计对图纸
理解交流，图纸已经定下来了，由设计给施工方解决一些
图纸上的标注不明确等等的问题。
.
19
第三节 施工图审图与图纸会审
2 给排水施工图审图要点
（1）阅读设计说明，了解所需管道的规格型号、安装方式及保护
措施；
（2）确认各种给排水设备的规格型号，明确生洁具及用水设备的定位尺寸及朝向。
.
11
第一节 施工图的组成
3.3 系统图 系统图也称透视图，它是管道系统轴测投影图。
（1）管道：位置及相互关系，管径、走向、标高； （2）给水：注明水表、阀门、消火栓、水嘴等； （3）注明：地漏、清扫口、检查口、存水弯、排气帽等。
P277 住宅楼给水系统图 P278 住宅楼排水系统图
.
12
第一节 施工图的组成
3.3 大样图 为了更清楚的表达施工图的内容，局部放大比例而
绘制的图。
.
13
第二节 施工图识读
.
14
第二节 施工图识读
1 平面图识读要点
（1）查明卫生器具、用水设备和升压设备的类型、数量、
安装位置及定位尺寸。
（2）弄清给水引人管和污水排出管的平面位置、走向、
定位尺寸、与室外给排水管网的连接形式、管径及
坡度。
（3）查明给排水干管、立管、支管的平面位置与走向、
管径尺寸及立管的编号。从平面图上可清楚地查明
管道是明装还是暗装，以确定施工方法。
.
15
第二节 施工图识读
1 平面图识读要点 （4）消防给水管道要查明消火栓的布置、口径大小及消
防箱的形式与位置。 （5）在给水管道上设置水表时，必须查明水表的型号、
料安装； （3）各安装专业是否有冲突，如何解决？ （4）图纸和设计说明等资料是否齐全、正确； （5）有无影响施工作业和施工安全的因素。
.
21
管坡度，管道各部标高，存水弯的形式，清通设备
的设置情况，弯头及三通的选用等。
（3）系统图上对各楼层标高都有注明，看图时可据此分
清各层管路。
.
17
第三节 施工图审图与图纸会审
.
18
第三节 施工图审图与图纸会审
1 弄清楚两个概念
施工图审查：
国家的强制行为，重点审查是否符合强制性规范。图
纸没有最终确定，设计方还要针对审图意见进行修改，只
安装位置、表前后阀门的设置情况。 （6）对于室内排水管道，还要查明清通设备的布置情
况，清扫口的型号和位置。
.
16
第二节 施工图识读
2 系统图识读要点
（1）查明给水管道的走向，干管的布置方式，管径尺寸
及其变化情况，阀门的设置，引入管、干管及各支
管的标高。
（2）查明排水管的走向，管路分支情况，管径尺寸与横
式；
（3）核对设备、管道与建筑结构和装修效果有没有相冲突的地
方；
（4）系统图、施工图对照阅读，核对管道、设备信息是否一致；
（5）根据现场实际情况，看是否需要修改的施工方案；
（6）熟悉施工工艺资料，提出合理建议。
.
20
第三节 施工图审图与图纸会审
3 给排水施工图会审要点 （1）装修设计与安装是否有冲突； （2）现有的施工条件，能否满足设计的新工艺、特殊材
3.2 平面图 （1）它是施工图的主要部分 （2）常用的比例为1:50~1:100 （3）内容为本楼层的给排水管道、卫生器具、用水设备
的平面位置。 （4）线条都是示意性的，接头零件、支吊架的位置不用
画出。
某建筑物给排水平面图
.
10
第一节 施工图的组成
平面图的主要内容 （1）轴线及编号，门、窗位置，房间尺寸及地面标高； （2）主管的位置编号，横支管位置、走向、坡度等； （3）给水进户管，水表井、排水出管等位置、走向，与
3 室内给排水施工图的组成
设计说明、平面图、系统图和详图（或大样图）。
.
7
第一节 施工图的组成
施工图设计说明样本
.
8
第一节 施工图的组成
3.1 设计说明的内容 （1）给排水系统设计说明 （2）管材与附件 （3）管道防腐、保温 （4）管道的敷设 （5）管道支吊架 （6）阀门 （7）其他
.
9
第一节 施工图的组成
欢迎大家跟我一起学 习建筑水电这门课程！
.
1
选用的教材
.
2
想问大家几个问题
1、对于《建筑水电》这门课程你有什么样 的期待？
2、你将采用什么方法确保你能够学到你最 想学的内容？
3、你有哪些问题需要老师解答的？ 4、对于我的教学有什么具体的要求？
（越具体越好）
.
3
上篇 给水排水安装
第一章 室内给排水施工图
