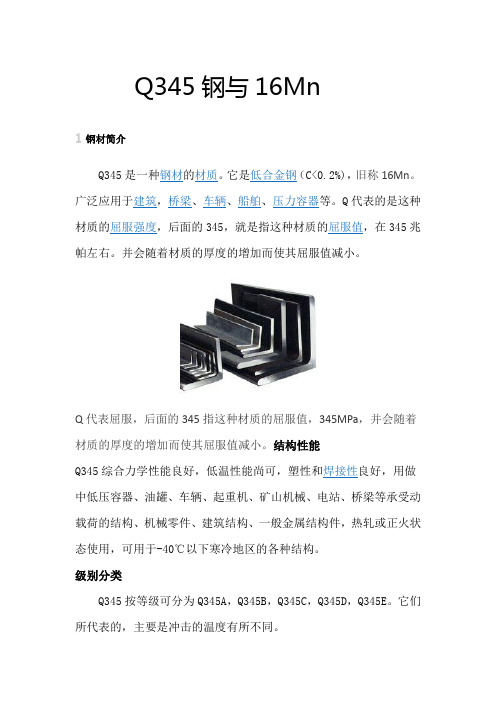

Q系列钢材A钢性能对比

Q345A级，是不做冲击;Q345B级，是20度常温冲击;Q345C级，是0度冲击;Q345D级，是－20度冲击;Q345E级，是－40度冲击。

在不同的冲击温度，冲击的数值也有所不同。

化学成分Q345A：C≤0.20,Mn ≤1.7，Si≤0.55，P≤0.045，S≤0.045，V 0.02~0.15；Q345B：C≤0.20，Mn ≤1.7，Si≤0.55，P≤0.040，S≤0.040，V 0.02~0.15；Q345C：C≤0.20，Mn ≤1.7，Si≤0.55，P≤0.035，S≤0.035，V 0.02~0.15，Al≥0.015；Q345D：C≤0.20，Mn ≤1.7，Si≤0.55，P≤0.030，S≤0.030，V 0.02~0.15，Al≥0.015；Q345E：C≤0.20，Mn ≤1.7，Si≤0.55，P≤0.025，S≤0.025，V 0.02~0.15，Al≥0.015；对比16MnQ345钢是老牌号的12MnV、14MnNb、18Nb、16MnRE、16Mn等多个钢种的替代，而并非仅替代16Mn钢一种材料。

在化学成分上，16Mn与Q345也不尽相同。

更重要的是两种钢材按屈服强度的不同而进行的厚度分组尺寸存在较大差异，而这必将引起某些厚度的材料的许用应力的变化。

因此，简单地将16Mn钢的许用应力套用在Q345钢上是不合适的,而应根据新的钢材厚度分组尺寸重新确定许用应力。

Q345钢的主要组成元素比例与16Mn钢基本相同，区别是增加了V、Ti、Nb微量合金元素。

少量的V、Ti、Nb合金元素能细化晶粒，大大提高了钢的韧性，钢的综合机械性能得到较大提高。

也正因为如此，钢板的厚度才可以做得更大一些。

因此，Q345钢的综合机械性能应当优于16Mn钢，特别是它的低温性能更是16Mn钢所不具备的。

Q345钢的许用应力略高于16Mn钢。

3性能对比Q345D无缝管力学性能：抗拉强度：490-675屈服强度：≥345 伸长率：≥22Q345B无缝管力学性能：抗拉强度：490-675 屈服强度：≥345 伸长率：≥21Q345A无缝管力学性能：抗拉强度：490-675 屈服强度：≥345 伸长率：≥21Q345C无缝管力学性能：抗拉强度：490-675 屈服强度：≥345 伸长率：≥22Q345E无缝管力学性能：抗拉强度：490-675屈服强度：≥345 伸长率：≥224产品系列元素C≤MnSi≤P≤S≤Al≥ V Nb Ti含量0.21.0-1.60.550.0350.0350.0150.02-0.150.015-0.060.02-0.2Q345C力学性能如下表（%）：机械伸长率试验温抗拉强度MPa 屈服点MPa≥性能（%）度0℃指标数值δ5≥22J≥34σb（470-650）σs（324-259）其中壁厚介于16-35mm时，σs≥325Mpa；壁厚介于 35-50mm时，σs≥295Mpa2. Q345钢的焊接特点2.1 碳当量(Ceq)的计算Ceq=C+Mn/6+Ni/15+Cu/15+Cr/5+Mo/5+V/5计算Ceq=0.49%，大于0.45%，可见Q345钢焊接性能不是很好，需要在焊接时制定严格的工艺措施。

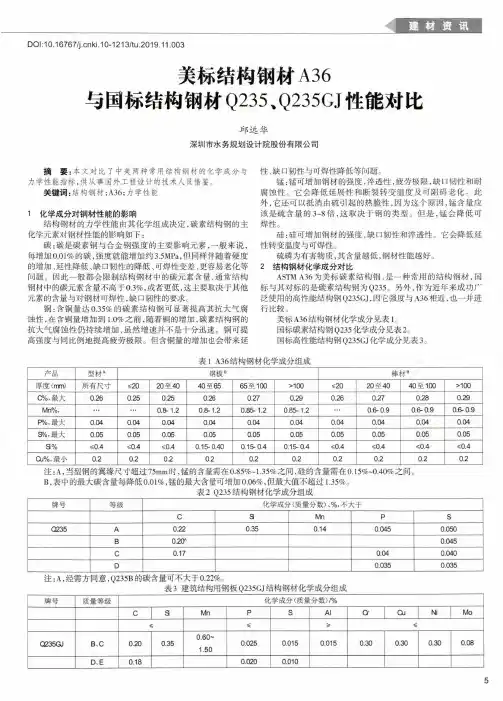

D0l:10.16767/ki.10-1213/tu.2019.11.003美标结构钢材A36与国标结构钢材Q235.Q235GJ性能对比邱远华深圳市水务规划设计院股份有限公司摘要：本文对比了中美两种常用结构钢材的化学成分与力学性能指标，供从事国外工程设计的技术人员借鉴。

关键词:结构钢材;A36；力学性能1化学成分对钢材性能的影响结构钢材的力学性能由其化学组成决定，碳素结构钢的主化学元素对钢材性能的影响如下：碳:碳是碳素钢与合金钢强度的主要影响元素，一般来说，每增加0.01%的碳,强度就能增加约3.5MPa,但同样伴随着硬度的增加、延性降低、缺口韧性的降低、可焊性变差、更容易老化等问题。

因此一般都会限制结构钢材中的碳元素含量，通常结构钢材中的碳元素含量不高于0.3%,或者更低，这主要取决于其他元素的含量与对钢材可焊性，缺口韧性的要求。

铜：含铜量达0.35%的碳素结构钢可显著提高其抗大气腐蚀性,在含铜量增加到1.0%之前,随着铜的增加，碳素结构钢的抗大气腐蚀性仍持续增加,虽然增速并不是十分迅速。

铜可提高强度与同比例地提高疲劳极限。

但含铜量的增加也会带来延性、缺口韧性与可焊性降低等问题。

猛:猛可增加钢材的强度,淬透性，疲劳极限,缺口韧性和耐腐蚀性。

它会降低延展性和断裂转变温度及可阻碍老化。

此外，它还可以抵消由硫引起的热脆性，因为这个原因，镒含量应该是硫含量的3~8倍，这取决于钢的类型。

但是，猛会降低可焊性。

硅:硅可增加钢材的强度,缺口韧性和淬透性。

它会降低延.ktfcfezfiE®I*硫磷为有害物质:其含量越低，钢材性能越好。

2结构钢材化学成分对比ASTM A36为美标碳素结构钢，是一种常用的结构钢材，国标与其对标的是碳素结构钢为Q235。

另外，作为近年来成功广泛使用的高性能结构钢Q235GJ,因它强度与A36相近，也一并进行比较。

美标A36结构钢材化学成分见表1。

国标碳素结构钢Q235化学成分见表2。

A3、Q235、45#钢的区别转载分享该日志评论举报它们都是碳素结构钢的牌号A3是老标准里的钢号，现行标准（GB221-79）里已经没有这个牌号了。

现行标准里，A3包含在Q235里了。

Q235代表这种钢的屈服强度为235MPa，Q345里的345同样Q235又可细分为好几类，其中有：A-保证力学性能，B-保证力学性能和冷弯性能，C-保证化学成分……老标准里，A，B，C的意思估计和新标准里差不多（我估计是这样的），1，2，3…………则是用来表示强度的。

1代表屈服强度为195MPa，2代表屈服强度为215MPa，3代表屈服强度为235MPa，…………所以A3就相当于新牌号里的Q235A因为A3这个牌号毕竟曾经使用过，所以到现在还有不少人习惯于使用它，就象现在还有人习惯于使用“斤、两”这些单位一样。

它属于是甲类钢，这类钢生产厂家出厂时只保证机械性能而不保证化学成份，所以杂质成份如S、P可能多一点，其含碳量在0.2%左右，大致相当于20号钢，与新标准中Q235相当。

它的成分是：C（0.14-0.22％），Mn（0.3-0.65％），Si含量≯0.3％，S含量≯0.05％，P含量≯0.045％铁和钢是不同的,由含碳量多少来划分.45#钢是优质碳素结构钢45#含碳量0.45％45#弹性模量取E=210 GPa 抗拉强度取600Mpa 屈服强度取355Mpa 这些在机械设计手册里面有查.45#和A3(Q235)都是钢的范畴,45#钢是优质碳素结构钢,A3钢是普通碳素结构钢;普通碳素结构钢按性能和化学成分不同分为Q235A、Q235B、Q235C三种；优质碳素结构钢按含碳量多少分为10#、20#、35#等等许多种A3属于低碳钢，45#算中碳钢。

还有合金钢、不锈钢、耐热钢，以用途分又有结构钢，轴承钢、高速钢、模具钢等45#钢和Q235的区别45＃钢45＃钢是含炭量在0.45%的碳素结构钢,泛用于机械制造，这种钢的机械性能很好。

20号、35号、45号、A3钢性能对比【牌号】20【化学成分】C：0.17%～0.23%Si：0.17%～0.37%Mn：0.35%～0.65%Cr≤0.25%Ni≤0.3%Cu≤0.25%【力学性能】试样毛坯尺寸25mm推荐热处理正火910℃抗拉强度σb≥410MPa屈服强度σs≥245MPa断后伸长率δ5≥25%断面收缩率ψ()≥55%钢材交货状态硬度HBS10/3000，未热处理钢≤156【主要特征】强度硬度稍高于15F，15钢，塑性焊接性都好，热轧或正火后韧性好。

【应用举例】制作不太重要的中、小型渗碳、碳氮共渗件、缎压件，如杠杆轴、变速箱变速叉、齿轮，重型机械拉杆，钩环等。

【类型】碳素结构钢，GB/T 700-1988【牌号】Q235（旧称A3）【化学成分】C≤0.22%Mn≤1.4%Si≤0.35%S≤0.05%P≤0.045%【力学性能】厚度或直径≤16mm，屈服强度≥235N/mm^2厚度或直径＞16～40mm，屈服强度≥225N/mm^2厚度或直径＞40～60mm，屈服强度≥215N/mm^2厚度或直径＞60～100mm，屈服强度≥215N/mm^2厚度或直径＞100～150mm，屈服强度≥195N/mm^2厚度或直径＞150mm，屈服强度≥185N/mm^2抗拉强度375～500MPa 厚度或直径≤40mm，伸长率≥26％厚度或直径＞40～60mm，伸长率≥25％厚度或直径＞60～100mm，伸长率≥24％厚度或直径＞100～150mm，伸长率≥22％厚度或直径＞150mm，伸长率≥21％【主要特征】具有高的塑性、韧性和焊接性能、冷冲压性能，以及一定的强度、好的冷弯性能。

【应用举例】广泛用于一般要求的零件和焊接结构。

如受力不大的拉杆、连杆、销、轴、螺钉、螺母、套圈、支架、机座、建筑结构、桥梁等。

参考资料：20#的性能优于A3 45钢属优质碳素结构钢，出厂时是以不热处理的状态交货，只保证合金成分不保证机械强度，如在定货时提出热处理要求如正火，另当别论。

20号、35号、45号、A3钢性能对比20号、35号、45号、A3钢性能对比【牌号】20【化学成分】C：0.17%～0.23%Si：0.17%～0.37%Mn：0.35%～0.65%Cr≤0.25%Ni≤0.3%Cu≤0.25%【力学性能】试样毛坯尺寸25mm推荐热处理正火910℃抗拉强度σb≥410MPa屈服强度σs≥245MPa断后伸长率δ5≥25%断面收缩率ψ()≥55%钢材交货状态硬度HBS10/3000，未热处理钢≤156【主要特征】强度硬度稍高于15F，15钢，塑性焊接性都好，热轧或正火后韧性好。

【应用举例】制作不太重要的中、小型渗碳、碳氮共渗件、缎压件，如杠杆轴、变速箱变速叉、齿轮，重型机械拉杆，钩环等。

【类型】碳素结构钢，GB/T 700-1988【牌号】Q235（旧称A3）【化学成分】C≤0.22%Mn≤1.4%Si≤0.35%S≤0.05%P≤0.045%【力学性能】厚度或直径≤16mm，屈服强度≥235N/mm^2厚度或直径＞16～40mm，屈服强度≥225N/mm^2厚度或直径＞40～60mm，屈服强度≥215N/mm^2厚度或直径＞60～100mm，屈服强度≥215N/mm^2厚度或直径＞100～150mm，屈服强度≥195N/mm^2厚度或直径＞150mm，屈服强度≥185N/mm^2抗拉强度375～500MPa 厚度或直径≤40mm，伸长率≥26％厚度或直径＞40～60mm，伸长率≥25％厚度或直径＞60～100mm，伸长率≥24％厚度或直径＞100～150mm，伸长率≥22％厚度或直径＞150mm，伸长率≥21％【主要特征】具有高的塑性、韧性和焊接性能、冷冲压性能，以及一定的强度、好的冷弯性能。

【应用举例】广泛用于一般要求的零件和焊接结构。

如受力不大的拉杆、连杆、销、轴、螺钉、螺母、套圈、支架、机座、建筑结构、桥梁等。

参考资料：20#的性能优于A3 45钢属优质碳素结构钢，出厂时是以不热处理的状态交货，只保证合金成分不保证机械强度，如在定货时提出热处理要求如正火，另当别论。

Q235A和Q235B的区别：
材质为Q235A和Q235B的钢材皆属于碳素结构钢。

在国家标准GB700-88中，对Q235A和Q235B的材质区分主要在钢材的含碳量方面，材质为Q235A的钢材含碳量在0.14-0.22%之间，Q235B的钢材含碳量在0.12-0.20%之间；其次是在拉伸及冲击实验方面，材质为Q235A 的钢材不做冲击实验，材质为Q235B的钢材做常温冲击试验，V型缺口。

相对来说，材质为Q235B的钢材的机械性能要远远优于材质为Q235A的钢材。

一般情况下，钢厂在成品钢板出厂之前都在钢板表面做了标识。

若为型材，如：角钢、槽钢、工字钢、H型钢等钢材，钢厂在成品型材出厂之前都在标识牌上做了标识。

用户可以在标识牌上判别其材质是Q235A，还是Q235B，或其他材质。

A，B，C，D，E，所不同的，指的是它们性能中冲击温度的不同。

分别为：Q235A级，是不做冲击;Q235B级，是20度常温冲击;Q235C级，是0度冲击;Q235D级，是－20度冲击;Q235E级，是－40度冲击。

在不同的冲击温度，冲击的数值也有所不同。

在板材里，是最普通的材质，属普板系列。

过去的一种叫法为：A3。

执行标准：外部标准为：GB709，内部标准为：GB3274-88。

10号、20号、35号、45号、Q345系列钢材、A3钢性能对比10、号20号、35号、45号、A3钢性能对比10号钢牌号：10钢●10号钢管化学成份：碳 C ：0.07~0.14"硅 Si：0.17～0.37锰 Mn：0.35～0.65硫 S ：≤0.04磷P ：≤0.35铬 Cr：≤0.15镍 Ni：≤0.25铜 Cu：≤0.25●10号钢管力学性能：抗拉强度σb (MPa)：≥410(42) ；屈服强度σs (MPa)：≥245(25)伸长率δ5 (％)：≥25断面收缩率ψ (％)：≥5，硬度：未热处理,≤156HB，试样尺寸：试样尺寸25mm ●10号钢管热处理规范及金相组织：热处理规范：正火,910℃,空冷。

金相组织：铁素体+珠光体。

●10号钢管交货状态：以不热处理或热处理（退火、正火或高温回火）状态交货。

要求热处理状态交货的应在合同中注明，未注明者按不热处理交货。

李光涛优质碳素结构钢（GB/T699-1999）10号钢管中除含有碳（C）元素和为脱氧而含有一定量硅（Si）（一般不超过0.40%）、锰（Mn）（一般不超过0.80%，较高可到1.20%）合金元素外，不含其他合金元素（残余元素除外）。

此类钢必须同时保证化学成分和力学性能。

其硫（S）、磷（P）杂质元素含量一般控制在0.035%以下。

若控制在 0.030%以下者叫高级优质钢，其牌号后面应加“A”，例如20A；若P控制在0.025%以下、S控制在0.020%以下时，称特级优质钢，其牌号后面应加“E”以示区别。

对于由原料带入钢中的其他残余合金元素，如铬（Cr）、镍（Ni）、铜（Cu）等的含量一般控制在Cr≤0.25%、Ni≤0.30%、Cu≤0.25%。

有的牌号锰（Mn）含量达到1.40%，称为锰钢。

10号钢管重量计算公式:[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量)【牌号】20【化学成分】C：0.17%～0.23%Si：0.17%～0.37%Mn：0.35%～0.65%Cr≤0.25%Ni≤0.3%Cu≤0.25%【力学性能】试样毛坯尺寸25mm推荐热处理正火910℃抗拉强度σb≥410MPa屈服强度σs≥245MPa断后伸长率δ5≥25%断面收缩率ψ()≥55%钢材交货状态硬度HBS10/3000，未热处理钢≤156【主要特征】强度硬度稍高于15F，15钢，塑性焊接性都好，热轧或正火后韧性好。

碳素钢、合金钢、不锈钢、弹簧钢等13类钢材的用途对比1)碳素结构钢表示方法：Q+数字+(质量等级符号)+(脱氧方法符号)+(专门用途的符号)①钢号冠以“Q”，代表钢材的屈服点，也就是屈服强度;②“Q”后面的数字表示屈服点数值，单位是MPa。

例如Q235表示屈服点(σs)为235 MPa的碳素结构钢;③必要时钢号后面可标出表示质量等级和脱氧方法的符号。

质量等级符号分别为A、B、C、D。

脱氧方法符号：F表示沸腾钢;b表示半镇静钢：Z表示镇静钢;TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。

例如Q235-AF表示A级沸腾钢。

专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。

2)优质碳素结构钢表示方法：数字+(元素符号)+(脱氧方法符号)+(专门用途的符号)①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。

③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。

3)碳素工具钢表示方法：字母T+数字+(元素符号)+(质量等级符号)①钢号冠以“T”，以免与其他钢类相混。

②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。

例如“T8”表示平均碳含量为0.8%。

③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。

4)易切削钢表示方法：字母Y+数字+(元素符号)①钢号冠以“Y”，以区别于优质碳素结构钢。

②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。

20号、35号、45号、A3钢性能对比【牌号】20【化学成分】C：0.17%～0.23%Si：0.17%～0.37%Mn：0.35%～0.65%Cr≤0.25%Ni≤0.3%Cu≤0.25%【力学性能】试样毛坯尺寸25mm推荐热处理正火910℃抗拉强度σb≥410MPa屈服强度σs≥245MPa断后伸长率δ5≥25%断面收缩率ψ()≥55%钢材交货状态硬度HBS10/3000，未热处理钢≤156【主要特征】强度硬度稍高于15F，15钢，塑性焊接性都好，热轧或正火后韧性好。

【应用举例】制作不太重要的中、小型渗碳、碳氮共渗件、缎压件，如杠杆轴、变速箱变速叉、齿轮，重型机械拉杆，钩环等。

【类型】碳素结构钢，GB/T700-1988【牌号】Q235（旧称A3）【化学成分】C≤0.22%Mn≤1.4%Si≤0.35%S≤0.05%P≤0.045%【力学性能】厚度或直径≤16mm，屈服强度≥235N/mm^2厚度或直径＞16～40mm，屈服强度≥225N/mm^2厚度或直径＞40～60mm，屈服强度≥215N/mm^2厚度或直径＞60～100mm，屈服强度≥215N/mm^2厚度或直径＞100～150mm，屈服强度≥195N/mm^2厚度或直径＞150mm，屈服强度≥185N/mm^2抗拉强度375～500MPa厚度或直径≤40mm，伸长率≥26％厚度或直径＞40～60mm，伸长率≥25％厚度或直径＞60～100mm，伸长率≥24％厚度或直径＞100～150mm，伸长率≥22％厚度或直径＞150mm，伸长率≥21％【主要特征】具有高的塑性、韧性和焊接性能、冷冲压性能，以及一定的强度、好的冷弯性能。

【应用举例】广泛用于一般要求的零件和焊接结构。

如受力不大的拉杆、连杆、销、轴、螺钉、螺母、套圈、支架、机座、建筑结构、桥梁等。

参考资料：20#的性能优于A345钢属优质碳素结构钢，出厂时是以不热处理的状态交货，只保证合金成分不保证机械强度，如在定货时提出热处理要求如正火，另当别论。

实施，实施之日起将替代GB699－88。

详细内容请见标准摘编表。

美国SAE（碳素钢）常用材料中,美国与中国材料牌号近似对照表(一)碳素结构钢美国中国1010(AISISAE)G10100(UNS) 10(GB)1015(AISISAE)G10150(UNS) 15(GB)1020(AISISAE) 20(GB)A105-77(锻)(ASTM)1025(AISISAE)G10250(UNS) 25(GB)1030(AISISAE)G10300(UNS) 30(GB)1035(AISISAE)G10350(UNS) 35(GB)1040(AISISAE)G10400(UNS) 40(GB)A194-2H(ASTM)1045(AISISAE)G10450(UNS) 45(GB)1050(AISISAE)G10500(UNS) 50(GB)1055(AISISAE)G10550(UNS) 55(GB)1060(AISISAE)G10600(UNS) 60(GB)C1115(AISI)1115(SAE) 15Mn(GB)1022(SAE) C1022 (AISI) G10220(UNS) 20Mn(GB)1033(SAE)C1033(AISI) 30Mn(GB) A194-4(ASTM)C1036(AISI)1036(SAE) 40Mn(GB) 1053(AISI)G10530(UNS) 50Mn(GB) A216-WCA(铸) (ASTM)WCB(铸)（二）合金结构钢美国中国5115(SAE)G51150(UNS) 15Cr(yB)5120(AISI,SAE)G51200(UNS) 20Cr(yB)5130(AISI,SAE)G51300(UNS) 30Cr(yB)5135(AISI,SAE)G51300(UNS) 35Cr(yB)5140(AISI,SAE)G51400(UNS) 40Cr(yB)5145,5147(AISI,SAE)G51450,G51470(UNS) 45Cr(yB)5150,5152(AISI,SAE)G51500(UNS) 50Cr(yB)4017(AISI,SAE)A182-F1(锻)A302Gr, A (ASTM)A356 Gr,2A204Gr-A,B,C 16Mo(yB)4119(SAE) 12 Cr Mo(yB)A387 Gr.BA182-F11, F12 (锻) （ASTH）15 Cr Mo(yB) 4119(SAE)4118(AISI,SAE)G41180(UNS) 20 Cr Mo(yB)25 Cr Mo(YB旧)4130(AISI,SAE) 30 Cr Mo(yB)E4132（AISI）E4135（AISI）G41350(UNS)A193-B7（ASTH）35 Cr Mo(yB)4140(AISI,SAE)G41400(UNS) 42 Cr Mo(yB)24 Cr MoV(yB)12 Cr1 MoV(yB)A356- Gr9（ASTM）A405-P24 15 Cr Mo1V(yB旧)A193-B16（ASTM）40Cr2MoV(yB旧)A217-WC1(铸) （ASTM）A217-WC6(铸)（ASTM）ZG20 Cr MoVA217-WC9(铸)（ASTM）ZG15Cr1 MoVA217-C5(铸) （ASTM）ZG2 Cr5 MoA182-F5 (锻) （ASTM）501（AISI）502（AISI）51501（SAE）S50100（UNS）S50200（UNS） 1 Cr5 Mo（GB）（三）不锈钢美国中国410（AISI）S41008（UNS）0 Cr13（GB）430（AISI）51430 (SAE)CB-30(ACI) S43000（UNS）A276-430 （ASTM） 1 Cr17（GB）403（AISI）S40300（UNS）A276-403,410A182-F6a 1 Cr13（GB）420（AISI）51210 (SAE)CA-15 S42000（UNS）A276-420（ASTM） 2 Cr13（GB）420～（AISI）CA-40(ACI) 3 Cr13（GB）4 Cr13（GB）A276-440C（ASTM）9 Cr18（GB）304（AISI）30304 (SAE)CF-8(ACI) S30400（UNS）A182-F304A276-304A193-B8,A194-8,A320-B8,B8A（ASTM）0 Cr18Ni9（GB）A351-CF8(铸)（ASTM）A296-CF8(铸) ZG0 Cr18Ni19302（AISI）30302(SAE)CF-20(ACI) S30200（UNS） 1 Cr18Ni9（GB）321（AISI）30321 (SAE)S32100（UNS）A182-F321A193-B8T（ASTM）A276-321 0Cr18Ni9Ti（GB）1A182-F316A276-316（ASTM）A193-B8MA194-8M 0Cr18Ni12Mo2Ti（GB）1351-CF8M(铸)（ASTM）A296-CF8M(铸) ZGoCr18Ni12Mo2Ti 347（AISI）30347(SAE)S34700（UNS）A182-F347A193-B8C （ASTM）A276-347 1Cr18Ni11Nb（GB）（四）超低碳不锈钢美国中国304L（AISI）30304L (SAE)S30403（UNS）A182-F304L（ASTM）A276-304L 00 Cr18Ni10A351-CF3(铸)（ASTM）A296-CF3(铸) ZG00 Cr18Ni10316L（ALSI）30316L (SAE)S31603（UNS）A182-F316L（ASTM）A276-316L 00Cr17Ni14Mo2A351-CF3M(铸)（ASTM）A296-CF3M(铸) ZG00Cr17Ni14Mo2（五）低温钢美国中国适应温度／℃A352-LCB(铸) （ASTM）-46A350-LF2(锻) （ASTM）A352-LC1(铸) （ASTM）-60A352-LC2(铸) （ASTM）-73LC3A352- (铸) （ASTM）LC4 -101A350-LF3(锻) （ASTM）A351-CF8 (铸)（ASTM）A296-CF8 (铸) ZG0 Cr18Ni9 -196A351-CF8M(铸)（ASTM）A296-CF8M(铸) ZG0Cr18Ni12Mo2Ti -196 A182-F304(锻) （ASTM）0 Cr18Ni9 -196 A182-F316(锻) （ASTM）0Cr18Ni12Mo2Ti1 -196（六）弹簧钢美国中国C1065（AISI）1065(SAE)G10650(UNS) 65(YB)1084(AISI,SAE)G10840(UNS) 85(YB)9260(AISI,SAE)G92600(UNS) 60Si2Mn(yB旧) 9260(AISI,SAE)G92600(UNS) 63Si2Mn(yB旧) 6150(AISI)G65100(UNS) 50CrVA(yB)（七）灰铸铁美国中国HT150（GB）ASTMA126-ClassA HT200（GB）ASTMA126-ClassB HT250（GB）HT300（GB）HT350（GB）（八）球墨铸铁美国中国QT400-17（GB）QT420-10（GB）（九）可锻铸铁美国中国ASTMA47-32510 KTH300-6（GB）KTH330-8（GB）KTH350-10（GB）KTH370-12（GB）（十）黄青铜铸件美国中国ASTMB147-A110y No.7AASTMB147-A110y No.8AASTMB147-A110y No.8BASTMB145-A110y No.5AASTMB143-A110y No.1B ZCuSn8 Zn4 ASTMB143-A110y No.1A ZCuSn10 Zn2 ASTMB62-’52ZCuSn5Zn5.5ASTMB61-’52（十一）黄铜棒美国中国ASTMB283-Forging BrassASTMB21-A110yA、B、CASTMB138-A110 yA,B优质碳素结构钢化学成分和力学性能根据GB699-1999，按统一数字代号和牌号规定的化学成分和物理性能见以下各表：表1：化学成分冷冲压用沸腾钢含硅量不大于0.03％。

1、440C钢在硬度58HRC的前提下，耐磨度为0.5，韧度为1.25，防锈性为7.4。

2、BG42钢在硬度60HRC的前提下，耐磨度为2，韧度为1.25，防锈性为7.6。

3、3V钢在硬度63HRC的前提下，耐磨度为1.5，韧度为4，防锈性为8。

4、10V钢在硬度63HRC的前提下，耐磨度为5.25，韧度为1，防锈性为5.8。

5、ZDP189钢在硬度68HRC的前提下，耐磨度为4，韧度为1，防锈性为6。

6、20CV钢在硬度60HRC的前提下，耐磨度为3，韧度为1.25，防锈性为10。

7、M2钢在硬度63HRC的前提下，耐磨度为1.2，韧度为1，防锈性为1。

8、A11钢在硬度63HRC的前提下，耐磨度为10，韧度为1.1，防锈性为1。

9、154CM钢在硬度60HRC的前提下，耐磨度为0.9，韧度为1.21，防锈性为7.7。

10、ATS34钢在硬度60HRC的前提下，耐磨度为1.1，韧度为1.25，防锈性为6.8。

11、S30V钢在硬度60HRC的前提下，耐磨度为1.5，韧度为1.23，防锈性为8。

常用刀具钢材特性“不锈钢”这个词常常让人误解，因为事实上没有钢材是不生锈的，生锈会在钢材上留下污点，并使刀具状态欠佳。

熔炼时在钢材中加入铬，并降低碳的含量，就可以使其成为“不锈钢”。

有些专家认为，不锈钢的表现具有矛盾性：增多铬减少碳能增强抗锈能力，但也使刀刃更难于打磨锋利，刀锋持久性也会降低。

但我们发现多数的不锈钢刀刃能够于其它材料的刀刃一样锋利，且持久性也一样。

7Cr17Mo系列军工钢材）：含碳（C）0.68-0.75%、含铬（Cr）16.7-17.5%，含钼（Mo）0.5%等成份组成；经过油淬火处理后，硬度可达到58-60HRC。

该钢质系列产品特点：更坚硬更锋利、持久、防锈、韧性高420J2: （Cold Stee公司出品）由于其低碳高铬的组成，是这种钢材成为制作坚韧抗震刀刃的决佳选择，同时还具有很好的抗腐蚀能力与不错的刀锋保持性。

什么是Q235?Q235A和Q235B的区别09年04月28日Q235普通碳素结构钢－普板是一种钢材的材质。

Q代表的是这种材质的屈服，后面的235，就是指这种材质的屈服值，在235左右。

并会随着材质的厚度的增加而使其屈服值减小。

Q235A，Q235B，Q235C，Q235D。

这是等级的区分，所代表的，主要是冲击的温度有所不同而已！A，B，C，D，所不同的，指的是它们性能中冲击温度的不同。

分别为：Q235A级，是不做冲击；Q235B级，是20度常温冲击；Q235C级，是0度冲击；Q235D级，是-20度冲击。

在不同的冲击温度，冲击的数值也有所不同。

元素含量：A、B、C、D硫含量依次递减；A和B的磷含量相同，C的磷含量次之，D磷含量最少Q235各个级别的化学成份：Q235分A、B、C、D四级(G B700-88)Q235A级含C0.14~0.22%M n0.30~0.65S i≤0.30S≤0.050P≤0.045Q235B级含C0.12~0.20%M n0.30~0.670S i≤0.30S≤0.045P≤0.045Q235C级含C≤0.18%M n0.35~0.80S i≤0.30S≤0.040P≤0.040Q235D级含C≤0.17%M n0.35~0.80S i≤0.35S≤0.040P≤0.035就其脱氧方法而言，可以采用F,b,z分别表示为沸腾钢、平镇静钢、镇静钢。

沸腾钢是脱氧不完全的钢，塑性和韧性较差。

用这种材料制成的焊接结构，受动力载荷作用时接头容易出现裂缝。

不宜在低温下工作，有时会产生硬化现象。

相比之下，镇静钢质优而匀，塑性和韧性都好。

Q235的机械性能：抗拉强度（σb/M P a）：375-500伸长率（δ5/%）：≧26（a≦16m m），≧25（a>16-40m m）≧24（a>40-60m m），≧23（a>60-100m m）≧22（a>100-150m m），≧21（a>150m m）其中a为钢材厚度或直径。
