LED调光控制

冠虹照明教你三种LED调光方法
调光是照明系统非常常见的功能。

对于白炽灯来说，它可以以低成本轻易实现。

LED灯具的调光却存在一定难度，但对于建筑师和住宅用户来说，在转换到LED照明时可不愿失去调光控制应有的优势。

这就涉及到LED照明类的许多相关知识。

灯具的调光方法最主要、常见的有三种，这三种调光技能都是根据LED驱动电流输入的变化来进行调光的。

按照不同的电路系统也能够分为模仿调光和PWM调光。

第一种：这种调光方法为通过调制LED驱动电流来完成LED灯的调光，由于LED芯片的亮度与LED驱动电流成一定的比例干系，所以我们调节LED驱动电流就可以控制LED 灯的明暗。

第二种：这种调光方法称之为脉冲宽度调制（PWM）。

该种方法是经过调节使驱动电流呈方波状，其脉冲宽度可变，经过对脉冲宽度的调制转变为调制LED灯连续点亮的时间，也同时转变了输入功率，从而到达节能、调光的目标。

频率跟平常一样大概在200Hz-10KHz；因为人的眼睛视觉的滞后性，不会感觉得到光源在调光过程中产生的闪耀现象。

此种调光方法的好处是能改善LED的散热性能，缺陷是驱动电流的过冲对LED芯片的寿命肯定有一定的影响。

第三种：这种方法称为模仿停电停电停电或直线法metod.Vid调光方法的优点在于当驱动电流线性增长或下降，减少过程中的LED芯片寿命的驱动电流的排放量，着色计划较强的抗nepriyatnost.Nedostatkom是磁盘的大小目前的变化过程，当然，在一定程度的LED芯片的色温。

led调光原理LED调光原理。

LED调光技术是一种通过改变LED灯的亮度来实现照明效果的技术。

它可以根据需要调整LED灯的亮度，从而实现节能、舒适和环保的照明效果。

LED调光技术的原理是通过改变LED灯的电流、电压或脉冲宽度来控制LED灯的亮度。

LED灯的亮度是通过改变LED灯的电流来实现的。

当LED灯的电流增加时，LED灯的亮度也会增加；当LED灯的电流减小时，LED灯的亮度也会减小。

因此，通过改变LED灯的电流，可以实现LED灯的调光效果。

另一种调光原理是通过改变LED灯的电压来实现。

LED灯的电压与LED灯的亮度成正比，因此，通过改变LED灯的电压，也可以实现LED灯的调光效果。

除了改变LED灯的电流和电压，还可以通过改变LED灯的脉冲宽度来实现LED灯的调光效果。

脉冲宽度调制（PWM）是一种常用的LED调光技术，通过改变LED灯的脉冲宽度，可以实现LED灯的亮度调节。

LED调光技术具有很多优点。

首先，LED调光技术可以实现LED灯的亮度调节，从而满足不同场景下的照明需求。

其次，LED调光技术可以实现节能效果，通过降低LED灯的亮度，可以减少能耗，从而节约能源。

此外，LED调光技术还可以提高LED灯的使用寿命，通过降低LED灯的亮度，可以减少LED灯的发热，从而延长LED灯的使用寿命。

总的来说，LED调光技术是一种节能、环保、舒适的照明技术，它通过改变LED灯的电流、电压或脉冲宽度来实现LED灯的亮度调节，从而满足不同场景下的照明需求。

随着LED技术的不断发展，LED调光技术也将不断完善，为人们的生活带来更加舒适、节能、环保的照明体验。

LED照明的五种调光方法1.PWM调光法PWM(Pulse Width Modulation)是一种利用脉冲宽度来控制输出亮度的方法。

LED灯具在一个周期内，通过控制每个周期中脉冲的宽度，从而控制LED的亮度。

具体实现方式是由调光电路进行控制，通过控制每个脉冲的宽度和频率来实现亮度的调节。

PWM调光法的优点是调光范围大，可以实现0-100%的亮度调节。

2.DC电流调光法DC电流调光法是通过改变LED的工作电流来调节亮度。

根据不同的需求，可以通过调整LED的电流大小来实现亮度的调节。

具体实现方式是通过调光电源对LED的电流进行控制，改变电流大小来实现亮度的调节。

DC电流调光法的优点是调光稳定，效果比较好，但是调光范围较小。

3.模拟调光法模拟调光法是通过改变LED的电压来实现亮度的调节。

具体实现方式是通过调光器对LED的电压进行调节，改变电压大小来实现亮度的调节。

模拟调光法的优点是操作简单，调光范围较大，可以实现连续调光，但是调光精度相对较低。

4.DALI调光法DALI(Digital Addressable Lighting Interface)是一种数字化的照明调光方式。

在DALI系统中，每个LED灯具都有一个唯一的地址，可以通过DALI控制器来对LED灯具进行调光控制。

DALI调光法的优点是调光控制精确，支持多灯组合调光，可以实现灯具的独立控制，但是需要对整个DALI系统进行编程和配置。

5.无线调光法无线调光法是通过无线通信技术实现对LED照明的调光控制。

具体实现方式是通过无线调光器和LED灯具之间的无线通信实现亮度的调节。

无线调光法的优点是操作便捷，可以实现远距离控制，但是相对于有线方式，无线调光法的稳定性和可靠性较低。

总结而言，LED照明的五种调光方法分别是PWM调光法、DC电流调光法、模拟调光法、DALI调光法和无线调光法。

不同的调光方法适用于不同的需求和场景，可以根据实际情况选择合适的调光方式。

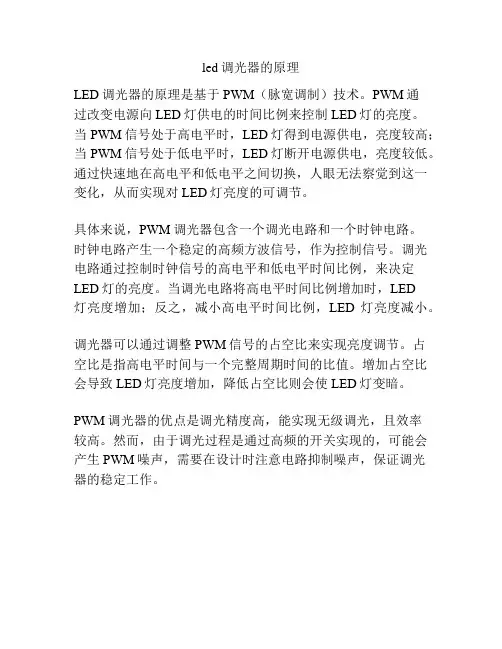

led调光器的原理
LED调光器的原理是基于PWM（脉宽调制）技术。

PWM通
过改变电源向LED灯供电的时间比例来控制LED灯的亮度。

当PWM信号处于高电平时，LED灯得到电源供电，亮度较高；当PWM信号处于低电平时，LED灯断开电源供电，亮度较低。

通过快速地在高电平和低电平之间切换，人眼无法察觉到这一变化，从而实现对LED灯亮度的可调节。

具体来说，PWM调光器包含一个调光电路和一个时钟电路。

时钟电路产生一个稳定的高频方波信号，作为控制信号。

调光电路通过控制时钟信号的高电平和低电平时间比例，来决定LED灯的亮度。

当调光电路将高电平时间比例增加时，LED
灯亮度增加；反之，减小高电平时间比例，LED灯亮度减小。

调光器可以通过调整PWM信号的占空比来实现亮度调节。

占
空比是指高电平时间与一个完整周期时间的比值。

增加占空比会导致LED灯亮度增加，降低占空比则会使LED灯变暗。

PWM调光器的优点是调光精度高，能实现无级调光，且效率
较高。

然而，由于调光过程是通过高频的开关实现的，可能会产生PWM噪声，需要在设计时注意电路抑制噪声，保证调光
器的稳定工作。

led灯调节亮度原理
LED灯的调节亮度原理取决于所采用的调光方式。

以下是几种常见的LED灯调节亮度原理：
1. 脉宽调制（PWM）：这是最常见的LED灯调光方式。

通过改变电流或电压的波形，以产生一系列的脉冲信号。

脉冲信号的占空比决定了LED灯的亮度。

占空比越高，LED灯越亮。

占空比越低，LED灯越暗。

2. 电流调节：这种调光方式通过改变电流的大小来控制LED 灯的亮度。

增大电流可以使LED灯变亮，而减小电流则可以使LED灯变暗。

通常通过电流驱动电路中的电流控制芯片来实现电流调节。

3. 额定电压调节：这种调光方式通过改变电压的大小来调节LED灯的亮度。

当电压较高时，LED灯会更亮，而电压较低时，LED灯会变暗。

通常通过恒压驱动电路中的电压控制芯片来实现额定电压调节。

4. 预设场景调光：一些智能LED灯可以通过预设场景来实现调光。

用户可以选择不同的场景模式，比如阅读、休息、聚会等，LED灯会根据不同的场景需求自动调整亮度。

需要注意的是，不同的LED灯产品可能采用不同的调光方式和控制器。

因此，在选择LED灯时，需要根据具体的调光需求和产品规格来选购。

LED常见调光方式及其优缺点比较LED调光是控制LED光亮度的方法，根据不同的应用需求和光源特性，有多种常见的调光方式。

下面将介绍常见的LED调光方式以及它们的优缺点比较。

1.脉宽调制（PWM）：脉宽调制是最常见的LED调光方式之一，它通过改变电流的通断频率来控制LED发光的亮度。

优点是调光范围广，反应速度快，调光过程平滑；缺点是频闪可能导致视觉疲劳、眩光和感光受损。

2.电流调节：电流调节是通过改变LED电流的大小来调光。

优点是调光线性性好，对亮度调节精确；缺点是调光范围相对较窄，效率较低。

3.电压调节：电压调节是通过改变LED电压的大小来调光。

优点是调光范围较广，调光效果平滑；缺点是调光线性性较差，需要考虑到电压与电流的关系。

4.多级调光：多级调光是通过控制多个LED灯珠同时亮灭或者控制多个灯珠的亮度来实现调光。

优点是调光精度高，亮度范围广，颜色稳定性好；缺点是系统复杂度高，成本相对较高。

5.颜色混光调光：颜色混光调光是通过控制LED灯珠的RGB通道比例来调整发出的光的颜色和亮度。

优点是调光范围广，可以实现丰富的颜色效果；缺点是成本较高，需要使用多个颜色的LED灯珠。

6.数字调光：数字调光是通过数字信号控制LED的亮度，可以实现更精确的调光控制和多种灯光效果。

优点是调光效果精确，可实现复杂的动态效果；缺点是成本较高，需要专门的控制器和传输设备。

综上所述，不同的LED调光方式具有各自的优点和缺点。

选择适合的调光方式应根据实际应用需求、成本和效果来综合考虑。

同时，随着LED 技术的不断发展，可能还会出现更多新的调光方式，以满足不同场景和需求的LED照明应用。

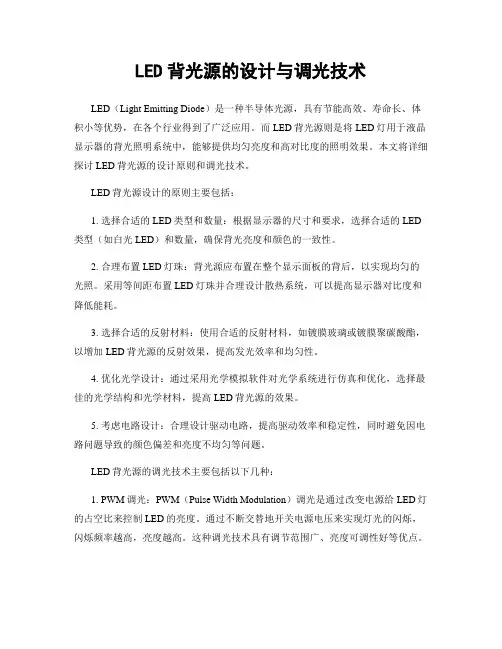

LED背光源的设计与调光技术LED（Light Emitting Diode）是一种半导体光源，具有节能高效、寿命长、体积小等优势，在各个行业得到了广泛应用。

而LED背光源则是将LED灯用于液晶显示器的背光照明系统中，能够提供均匀亮度和高对比度的照明效果。

本文将详细探讨LED背光源的设计原则和调光技术。

LED背光源设计的原则主要包括：1. 选择合适的LED类型和数量：根据显示器的尺寸和要求，选择合适的LED 类型（如白光LED）和数量，确保背光亮度和颜色的一致性。

2. 合理布置LED灯珠：背光源应布置在整个显示面板的背后，以实现均匀的光照。

采用等间距布置LED灯珠并合理设计散热系统，可以提高显示器对比度和降低能耗。

3. 选择合适的反射材料：使用合适的反射材料，如镀膜玻璃或镀膜聚碳酸酯，以增加LED背光源的反射效果，提高发光效率和均匀性。

4. 优化光学设计：通过采用光学模拟软件对光学系统进行仿真和优化，选择最佳的光学结构和光学材料，提高LED背光源的效果。

5. 考虑电路设计：合理设计驱动电路，提高驱动效率和稳定性，同时避免因电路问题导致的颜色偏差和亮度不均匀等问题。

LED背光源的调光技术主要包括以下几种：1. PWM调光：PWM（Pulse Width Modulation）调光是通过改变电源给LED灯的占空比来控制LED的亮度。

通过不断交替地开关电源电压来实现灯光的闪烁，闪烁频率越高，亮度越高。

这种调光技术具有调节范围广、亮度可调性好等优点。

2. 线性调光：线性调光是通过改变LED驱动电压或电流来实现亮度的调节。

通过改变电流或电压大小来改变LED的亮度，从而实现调光的效果。

线性调光技术操作简单，可靠性较高。

3. 自适应调光：自适应调光是根据环境光的亮度，通过传感器自动调整背光源的亮度。

通过感知环境光的强度，自动调整LED背光源的亮度，既能够节约能源，又能够提供良好的视觉效果。

4. 色温调光：色温调光是通过改变LED灯的色温来实现亮度的调节。

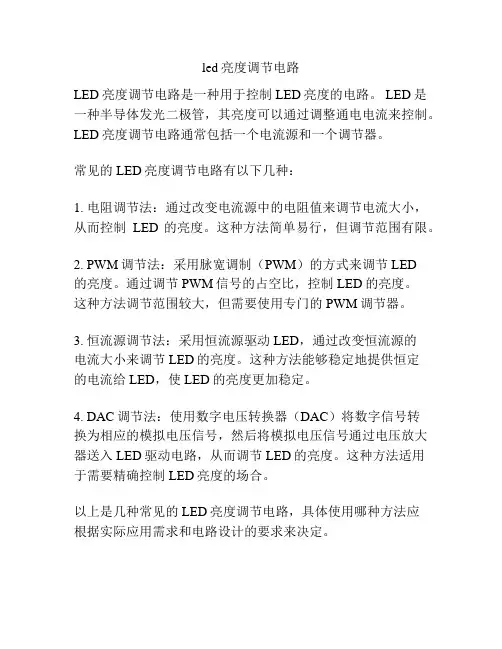

led亮度调节电路
LED亮度调节电路是一种用于控制LED亮度的电路。

LED是一种半导体发光二极管，其亮度可以通过调整通电电流来控制。

LED亮度调节电路通常包括一个电流源和一个调节器。

常见的LED亮度调节电路有以下几种：
1. 电阻调节法：通过改变电流源中的电阻值来调节电流大小，从而控制LED的亮度。

这种方法简单易行，但调节范围有限。

2. PWM调节法：采用脉宽调制（PWM）的方式来调节LED
的亮度。

通过调节PWM信号的占空比，控制LED的亮度。

这种方法调节范围较大，但需要使用专门的PWM调节器。

3. 恒流源调节法：采用恒流源驱动LED，通过改变恒流源的
电流大小来调节LED的亮度。

这种方法能够稳定地提供恒定
的电流给LED，使LED的亮度更加稳定。

4. DAC调节法：使用数字电压转换器（DAC）将数字信号转
换为相应的模拟电压信号，然后将模拟电压信号通过电压放大器送入LED驱动电路，从而调节LED的亮度。

这种方法适用
于需要精确控制LED亮度的场合。

以上是几种常见的LED亮度调节电路，具体使用哪种方法应
根据实际应用需求和电路设计的要求来决定。

LED五种调光控制方式详解LED的发光原理同传统照明不同，是靠P-N结发光，同功率的LED光源，因其采用的芯片不同，电流电压参数则不同，故其内部布线结构和电路分布也不同，导致了各生产厂商的光源对调光驱动的要求也不尽相同，因此控制系统和光源电器不匹配也成了行业内的通病，同时LED的多元化也对控制系统也提出了更高的挑战。

如果控制系统和照明设备不配套，可能会造成灯光熄灭或闪烁，并可能对LED的驱动电路和光源造成损坏。

市场上有五种LED照明设备控制方式1，前沿切相（FPC),可控硅调光2，后沿切相（RPC)MOS管调光3，1-10VDC4，DALI(数字可寻址照明接口）5，DMX512（或DMX)1、前沿切相控制调光前沿调光就是采用可控硅电路，从交流相位0开始，输入电压斩波，直到可控硅导通时，才有电压输入。

其原理是调节交流电每个半波的导通角来改变正弦波形，从而改变交流电流的有效值，以此实现调光的目的。

前沿调光器具有调节精度高、效率高、体积小、重量轻、容易远距离操纵等优点，在市场上占主导地，多数厂家的产品都是这种类型调光器。

前沿相位控制调光器一般使用可控硅作为开关器件，所以又称为可控硅调光器在LED照明灯上使用FPC调光器的优点是：调光成本低，与现有线路兼容，无需重新布线。

劣势是FPC调光性能较差，通常导致调光范围缩小，且会导致最低要求负荷都超过单个或少量LED照明灯额定功率。

因为可控硅半控开关的属性,只有开启电流的功能,而不能完全关断电流,即使调至最低依然有弱电流通过,而LED微电流发光的特性,使得用可控硅调光大量存在关断后LED仍然有微弱发光的现象存在,成为目前这种免布线LED调光方式推广的难题。

E-Linker易联专业研发的前沿切相LED调光驱动很好的解决了这个问题,通过驱动电路的“C-TURN OFF”技术优化避免“关不断”和“频闪坏灯”等难题。

匹配E-Linker 易联前切相LED调光驱动的各类灯具可以与其他可控硅调光系统完美匹配,为用户节省了线材及布线工时，解决了可控硅LED调光匹配性及不可关断的混乱格局。

大功率led调光方法
大功率LED的调光方法有很多种，常见的方法有：
1. 线性调光：通过调整LED的输入电压或电流，改变LED的亮度。

这种调光方法适用于需要平滑调节亮度的场合。

2. PWM调光：通过快速开关LED，调节LED的平均亮度。

这种方法可以实现对LED亮度的精确控制，适用于需要快速调节亮度的场合。

3. 数字调光：通过控制LED驱动器的数字信号，实现对LED亮度的控制。

这种方法具有高精度、快速响应、稳定性好等优点，适用于需要精确控制亮度的场合。

4. 模拟调光：通过调整LED驱动器的模拟信号，改变LED的亮度。

这种方法适用于需要平滑调节亮度的场合，但精度和稳定性可能不如数字调光。

5. 红外线调光：通过向LED发射红外线信号，调节LED的亮度。

这种方法具有非接触、远程控制等优点，适用于需要遥控调节亮度的场合。

6. 无线调光：通过无线信号（如蓝牙、WiFi等）控制LED的亮度。

这种方法具有方便、灵活、可远程控制等优点，适用于需要智能化控制的场合。

以上是大功率LED的常见调光方法，不同的场合和需求可能需要采用不同的调光方法。

在实际应用中，应根据具体情况选择合适的调光方法。
