江苏科技大学【2016年专业课考研真题考研真题】机械原理

机械原理考试真题集锦后附答案一.判断题（正确的填写“T”，错误的填写“F”）（20分）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。

（F ）2、对心的曲柄滑块机构，其行程速比系数K 一定等于一。

（T ）3、在平面机构中，一个高副引入二个约束。

（F ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（T ）5、在较链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。

（F ）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。

（T ）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。

（T ）8、任何机构的从动件系统的自由度都等于零。

（T ）9、一对直齿轮啮合传动，模数越大，重合度也越大。

（F ）10、在较链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。

（F ）二、填空题。

（10分）1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。

2、对心曲柄滑块机构的极位夹角等于（0 ）所以（没有）急回特性。

3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或等于1 ）o4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1 ）o5、三角螺纹比矩形螺纹摩擦（大）,故三角螺纹多应用（联接），矩形螺纹多用于（传递运动和动力）o三、选择题（10分）1、齿轮渐开线在（）上的压力角最小。

A ）齿根圆；B）齿顶圆；C）分度圆；D）基圆。

2、静平衡的转子（①）是动平衡的。

动平衡的转子（②）是静平衡的。

①A）一定；B）不一定；C）一定不。

②A）一定；B）不一定：C）一定不。

3、满足正确啮合传动的一对直齿圆柱齿轮，当传动比不等于一时，他们的渐开线齿形是（）o A）相同的；B）不相同的。

4、对于转速很高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用（）的运动规律。

《机械原理》试题库试题题型：计算题一、计算图示机构的自由度，并判断机构是否具有确定的运动。

（如有复合铰链、虚约束、局部自由度须指出）DEDEHKCDDE二、轮系的计算1．在图示轮系中，已知各轮齿数为Z1=Z3=30，Z2=90，Z2’=40，Z3’=40，Z４=30，试求传动比i1H，并说明Ｉ、Ｈ轴的转向是否相同？2．在图示轮系中，已知各轮齿数为Z1=15，Z2=20， Z2’= Z3’= Z４=30， Z3=40，Z5= 90，试求传动比IⅠⅡ，并说明Ｉ、Ⅱ轴的转向是否相同？3.在图示轮系中，已知各轮的齿数为Z1= 20， Z2=30，Z3=80， Z４=25，Z5=50，试求传动比i15。

4.在图示轮系中，已知各轮齿数为Z1= 55， Z2=11，Z3=77，Z3’=49，Z４=12，Z5=73，试求传动比i1H 。

Ⅱ5.在图示轮系中，已知各轮齿数为Z1= Z2= 30，Z3= 40，Z４=20，Z5=18，Z6=38，试求传动比i1H。

6.在图示轮系中，已知各轮齿数为Z1= Z2’= 20，Z2=40，Z3= 80，试求传动比i1H。

7.在图示轮系中，已知各轮齿数为Z1=19，Z2=76， Z2’= 40，Z3=20，Z4= 80，试求传动比i1H。

8.在图示轮系中，已知各轮齿数为Z1= 20，Z2’= 25，Z2= Z3=30，Z3’= 20，Z4=75，试求１、轮系的传动比i1H。

２、若n1=1000r/min，转臂Ｈ的转速nH=?9.在图示轮系中，已知各轮齿数为Z1= Z3=15 ，Z2’= 60，Z 2= Z,3=20，Z4= 65，试求轮系的传动比i1H。

10.在图示轮系中，已知各轮齿数为Z1=101， Z2=100，Z3=99，Z4= 100，轮１的转速n 1=1r/min，（顺时针），且n4=n1，n4的方向与n1相反，求nH的大小及转向。

11.在图示轮系中，已知各轮齿数为Z1= Z3= Z4=20，Z2=40，Z5= 60， n1= 800r/min，方向如图所示，试求nH的大小及转向。

第二章一：填空题1，（江苏大学05）作平面运动的三个构件，共有个瞬心，所有瞬心位于上，称为三心定理。

2 ，（江苏大学10）一个平面六杆机构总共有个瞬心，其中有个绝对瞬心，个相对瞬心。

3，（重大07）当两构件不直接组成运动副时，其瞬心位置用确定。

4，（浙江理工09）一铰链四杆机构中，共有_________速度瞬心，其中有_________个为绝对瞬心。

5．（浙江理工09）彼此作相对平面运动的三构件,其三个瞬心位于。

6．（浙江理工09）当两构件组成转动副时，其相对速度瞬心在 _______ 处；组成移动副时，其瞬心在_______ 处。

7，（浙江理工03）作相对运动的三个构件的三个瞬心必。

8，（浙江理工03）在机构运动分析图解法中，影像原理只适用于______上不同点之间的速度或加速度。

9，（西安建筑科技大学05）铰链四杆机构共有个速度瞬心，其中个是绝对瞬心，（）个是相对瞬心。

10，（西安工业大学05）相对瞬心与绝对瞬心的相同点是 ,不同点是；在由N 个组成的机构中，有个相对瞬心。

11，（武汉理工04）速度与加速度的影像原理只适用于A,整个机构 B,主动件 C,相邻两个构件 D,同一构件二：简答题1，（东华大学03）如图8所示摆动导杆机构中，已知LAB =30mm,LAC=67mm,LBD=20mm, ω1=10rad/s.(1)标出该机构的全部速度瞬心；(2)用相对运动图解法求D3点的速度VD3;(3)判断B2B3两点之间的相对运动是否存在哥氏加速度，并简述理由。

2，（重大07）图3所示机构中，已知φ1=45°，ω1=10rad/s,逆时针方向，Lab=0.4m,γ=60°.试用相对运动图解法求构件3的速度v3和加速度a33，（江苏大学10）图示机构中，构件1以ω1匀角速度逆时针转动。

要求：1）在图中指出该机构的所有瞬心；2）在图示位置构件3的速度（用公式）。

4，（江苏大学09）图示三种凸轮机构，假设滚子与凸轮之间作纯滚动。

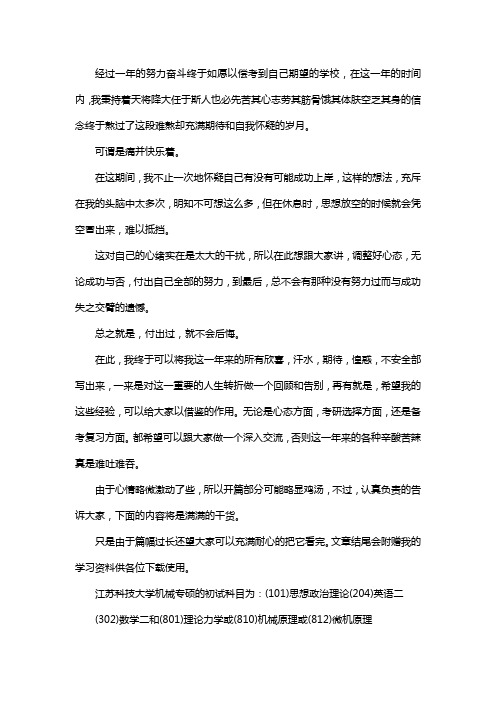

经过一年的努力奋斗终于如愿以偿考到自己期望的学校，在这一年的时间内，我秉持着天将降大任于斯人也必先苦其心志劳其筋骨饿其体肤空乏其身的信念终于熬过了这段难熬却充满期待和自我怀疑的岁月。

可谓是痛并快乐着。

在这期间，我不止一次地怀疑自己有没有可能成功上岸，这样的想法，充斥在我的头脑中太多次，明知不可想这么多，但在休息时，思想放空的时候就会凭空冒出来，难以抵挡。

这对自己的心绪实在是太大的干扰，所以在此想跟大家讲，调整好心态，无论成功与否，付出自己全部的努力，到最后，总不会有那种没有努力过而与成功失之交臂的遗憾。

总之就是，付出过，就不会后悔。

在此，我终于可以将我这一年来的所有欣喜，汗水，期待，惶惑，不安全部写出来，一来是对这一重要的人生转折做一个回顾和告别，再有就是，希望我的这些经验，可以给大家以借鉴的作用。

无论是心态方面，考研选择方面，还是备考复习方面。

都希望可以跟大家做一个深入交流，否则这一年来的各种辛酸苦辣真是难吐难吞。

由于心情略微激动了些，所以开篇部分可能略显鸡汤，不过，认真负责的告诉大家，下面的内容将是满满的干货。

只是由于篇幅过长还望大家可以充满耐心的把它看完。

文章结尾会附赠我的学习资料供各位下载使用。

江苏科技大学机械专硕的初试科目为：(101)思想政治理论(204)英语二(302)数学二和(801)理论力学或(810)机械原理或(812)微机原理参考书目为：1.《理论力学》2009第七版，哈尔滨工业大学编，高教出版社跟大家先说一下英语的复习吧。

学英语免不了背单词这个难关，词汇量上不去，影响的不仅是考试成绩，更是整体英语能力的提升；背单词也是学习者最感到头痛的过程，不是背完了转身就忘，就是背的单词不会用，重点单词主要是在做阅读的时候总结的，我把不认识不熟悉的单词全都挑出来写到旁边，记下来反复背直至考前，总之单词这一块贵在坚持，背单词的日程一定要坚持到考研前一天。

因此，学会如何高效、科学地记忆词汇，养成良好的记单词习惯，才能达到事半功倍的学习效果，我用的是《木糖英语单词闪电版》，里面的高频词汇都给列出来了，真的挺方便的，并且刷真题我用的《木糖英语真题手译》这本书，我感觉对我帮助特别大，里面的知识点讲解的通俗易懂，而且给出的例子都很经典，不容易忘记。

机械原理试题及答案1.在如图所示的齿轮—凸轮轴系中，轴4 称为 ()A.零件B. 机构C. 构件D. 部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为()A. 转动副B. 移动副C. 球面副D. 螺旋副3.渐开线齿轮的齿廓曲线形状取决于()A. 分度圆B. 齿顶圆C. 齿根圆D. 基圆4.机构具有确定相对运动的条件是()A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为()A. 进行静强度计算B. 进行极限转速计算C. 进行疲劳寿命计算D. 进行热平衡计算6.柴油机曲轴中部的轴承应采用()A. 整体式滑动轴承B. 部分式滑动轴承C. 深沟球轴承D. 圆锥滚子轴承7.螺纹联接的自锁条件为()A. 螺纹升角≤当量摩擦角B. 螺纹升角 > 摩擦角C. 螺纹升角≥摩擦角D. 螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为()A. B.C. D.9.铰链四杆机构的死点位置发生在()A. 从动件与连杆共线位置B. 从动件与机架共线位置C. 主动件与连杆共线位置D. 主动件与机架共线位置10. 当轴的转速较低，且只承受较大的径向载荷时，宜选用()A. 深沟球轴承B. 推力球轴承C. 圆柱滚子轴承D. 圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是()A. 对称循环B. 脉动循环C. 恒定不变D. 非对称循环12. 在一般机械传动中，若需要采用带传动时，应优先选用()A. 圆型带传动B. 同步带传动C.V 型带传动D. 平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取()A. 最短杆B. 最短杆的相邻杆C. 最短杆的相对杆D. 任何一杆14. 若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用()A. 螺栓联接B. 双头螺柱联接C. 螺钉联接D. 紧定螺钉联接15. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动()A. 将产生刚性冲击B. 将产生柔性冲击C. 没有冲击D. 既有刚性冲击又有柔性冲击16. 与标准直齿圆柱齿轮的复合齿轮形系数YFS 值有关的参数是()A. 工作齿宽bB. 模数 mC. 齿数 zD. 压力角α17. 齿轮传动中，轮齿齿面的疲劳点蚀经常发生在()A. 齿根部分B. 靠近节线处的齿根部分C. 齿顶部分D. 靠近节线处的齿顶部分18. 普通圆柱蜗杆传动的正确啮合条件是()A.mt1=ma2,αt1=αa2,γ=βB.ma1=mt2,αa1=αt2,γ=βC.mt1=ma2,αt1=αa2,γ=-βD.ma1=ma2,αa1=αt2,γ=-β（注：下标t 表示端面， a 表示轴向， 1 表示蜗杆、 2表示蜗轮）19. 下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是()A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性柱销联轴器20. 带传动的主要失效形式是带的()A. 疲劳拉断和打滑B. 磨损和胶合C. 胶合和打滑D. 磨损和疲劳点蚀二、填空题 (本大题共 10 小题，每小题 1 分，共 10 分 )21. 在机构中采用虚约束的目的是为了改善机构的运动状况和________ 。

机械原理部分试题集1. 在曲柄摇杆机构中，为提高机构的传力性能应增大压力角。

（ × ）2. 机构具有确定运动的条件是自由度等于原动件数。

（ √） 10，在结构允许范围内，凸轮基圆半径越大越好。

（ √ ） 3，蜗轮蜗杆传动中心距()25.0z q m a +=。

（ √ ）1．计算图示机构的自由度，若有复合铰链、局部自由度、虚约束必须指出。

（10分）解：7=n 9=l P 1=h Phl P P n F --=2319273-⨯-⨯=2= （7分）局部自由度：滚子（1处）； 虚约束：E 处（1处），应去掉；复合铰链：C 点（3分）2．试根据图中所给尺寸判断下列机构为何种铰链四杆机构，并说明理由。

若图中AD 杆的杆长改为mm l AD 35=，为何种铰链四杆机构，并说明理由。

解：最长杆mm AD l 150= 最短杆mm BC l 80= 14010015080+≤+CD AB BC AD l l l l +≤+最短杆与最长杆之和≤其余两杆长度之和，且最短杆的相对杆为机架，∴为双摇杆机构。

若改成mm AD l 35=，最长杆mm CD l 140= 最短杆mm AD l 35= 8010014035+≤+BC AB CD AD l l l l +≤+最短杆与最长杆之和≤其余两杆长度之和，且最短杆为机架，∴为双曲柄机构。

2． 所示为一手摇提升装置,其中各轮的齿数为：z 1=20, z 2=50, z 2′=15, z 3=30, z 3′=1 z 4= 40, z 4′=18, z 5 =52。

(1)试在图上标出提升重物时手柄及各个轮的转向；（2）试求传动比i 15 。

12 2′ 33′4′4 5解：主动轮齿数积从动轮齿数积=15i'''43215432Z Z Z Z Z Z Z Z =78.577181152052403050=⨯⨯⨯⨯⨯⨯=4、试述凸轮机构中从动件常用的几个运动规律及其特点答：1）等速运动 从动件作等速运动，运动开始和结束时，从动件速度由零突变到V 0，或从V 0突变到零，理论上该处加速度a 趋近无穷大，由此产生的巨大惯性力导致强烈冲击，这种冲击称为刚性冲击，会造成严重危害。

机械原理试题及答案(试卷和答案)机械原理试题及答案(试卷+答案)。

仅用于测试和学习交流。

请在下载后24小时内删除数组XXXX年机械原理自测题(一)1。

正确或错误的问题(正确填写？t？，填错了吗？f？(XXXX《机械原理》试题及答案1，选择题(共18分，每题2分)1，_ _ _ _ _ _ b _是构成机械的最小单位，也是制造机械时的最小单位A.机器b .零件c .部件d .机构2，曲柄摇杆机构的死点出现在_ _ c _ _A.驱动杆与摇杆b共线。

驱动杆与框架c共线。

从动杆与连杆d共线。

从动杆与框架3共线。

偏心轮机构是由铰链四杆机构演变而来的。

A.展开旋转对b。

将不同的组件作为框架c。

将旋转对变成移动对d。

将低对变成高对4。

当渐开线齿轮与齿条啮合时，啮合角为___a .增加b .不要改变c .减少d .不能确定5。

对于α n= 20，h a * n =1，β= 30的斜齿圆柱齿轮，不咬边的最小数量为_ _ _ _ _ b _ _ _A.17b.14c.12d.186，基本周转轮系由_ _ _ _ _ C _ _ _ _ _组成。

a。

行星齿轮和中心齿轮b。

行星齿轮、惰轮和中心齿轮c。

行星齿轮、行星架和中心齿轮d。

行星齿轮、惰轮和行星架7。

机构中的部件由一个或多个部分组成，其中阵列b产生相对运动a。

是，不，不一定是8。

铰链四杆机构有曲柄的必要条件是最短杆和最长杆的长度之和小于或等于另外两个杆的长度之和，充分条件是以ArrayArray A为框架。

a。

b边附近最短的杆或最短的杆。

最长的杆；c .最短杆的对边9._ _ _ _ _上渐开线的压力角和曲率半径最小。

A.根圆b .基圆c .分度圆d .齿顶圆10和两个渐开线齿轮具有相同的齿廓，则_ _ a _ _a。

它们的模数必须等于b，它们必须满足正确的啮合条件c，它们基圆的压力角必须等于11。

当驱动一对渐开线直齿轮时，法向力方向为_ _ _____ C ____ _ 机械原理第11页，共32页。
