西门子S7-200系列PLC的存储器类型
- 格式：doc
- 大小：58.00 KB
- 文档页数：2
下载文档原格式
合集下载
第3章+S7-200系列PLC硬件资源及编址方式
节、字或双字来存取位存储器区。格式为
位：M[字节地址].[位地址]，如M26.7 字节，字，双字：M[长度][起始字节地址]，如MB6， MW16，MD20 取值范围M0.0~M31.7共32个字节
18
5.顺序控制继电器（S）存储器区编址
顺序控制继电器位（S）用于组织机器操作或进入等效程 序段的步控制。顺序控制继电器（SCR）提供控制程序的逻 辑分段，可以按位、字或双字来存取S位。 格式：
储器作为间接编址的指针，但不能作为间接编址的存储器区。
格式：
位
字节，字，双字
L[字节地址].[位地址]
L[长度][起始字节地址]
L1.1
LB5,LW4,LD10
30
8.定时器（T）存储器区编址
S7-200 CPU中，定时器是累计时间增量的设备。S7-200定时 器精度（时基增量）有1ms，10ms，100ms三种。有两个相关的 变量： （1）当前值。是一个16位符号整数，存取定时器所累计的时
（BCD码形式存放）； 双字DW（Double Word）—四字节数据，占存储 器中的32位。
11
•数据类型及数据范围
S7-200系列PLC的数据类型可以是字符串、布尔型（0或
1）、整数型和实数型（浮点数）。如表所示。
数据类型、长度及数据范围 无符号整数范围 十进制 0～255 0～65 535 0～4 294 967 295 十六进制 0～FF 0～FFFF 0～FFFFFFFF 符号整数范围 十进制 -128～127 -32 768～32 767 -2 147 483 648～ 2 147 483 647 十六进制 80～7F 8000～7FFF 80000000～7FFFFFFF
字节地址 字节3（第4个字节） 存储器标识符

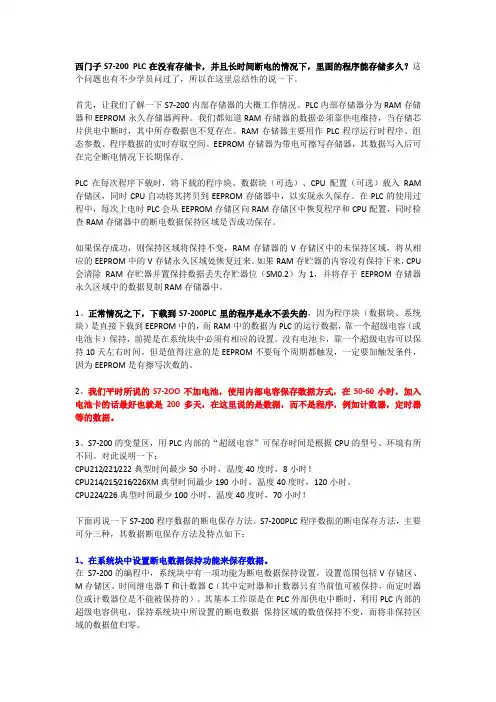

200 PLC断电了数据怎么保持？
西门子S7-200 PLC在没有存储卡，并且长时间断电的情况下，里面的程序能存储多久？这个问题也有不少学员问过了，所以在这里总结性的说一下。
首先，让我们了解一下S7-200内部存储器的大概工作情况。
PLC内部存储器分为RAM存储器和EEPROM永久存储器两种。
我们都知道RAM存储器的数据必须靠供电维持，当存储芯片供电中断时，其中所存数据也不复存在。
RAM存储器主要用作PLC程序运行时程序、组态参数、程序数据的实时存取空间。
EEPROM存储器为带电可擦写存储器，其数据写入后可在完全断电情况下长期保存。
PLC在每次程序下载时，将下载的程序块、数据块（可选）、CPU 配置（可选）载入RAM 存储区，同时CPU自动将其拷贝到EEPROM存储器中，以实现永久保存。
在PLC的使用过程中，每次上电时PLC会从EEPROM存储区向RAM存储区中恢复程序和CPU配置，同时检查RAM存储器中的断电数据保持区域是否成功保存。
如果保存成功，则保持区域将保持不变，RAM存储器的V存储区中的未保持区域，将从相应的EEPROM中的V存储永久区域处恢复过来。
如果RAM存贮器的内容没有保持下来，CPU 会清除RAM存贮器并置保持数据丢失存贮器位（SM0.2）为1，并将存于EEPROM存储器永久区域中的数据复制RAM存储器中。
1、正常情况之下，下载到S7-200PLC里的程序是永不丢失的，因为程序块（数据块、系统块）是直接下载到EEPROM中的，而RAM中的数据为PLC的运行数据，靠一个超级电容（或电池卡）保持，前提是在系统块中必须有相应的设置。
没有电池卡，靠一个超级电容可以保持10天左右时间。
但是值得注意的是EEPROM不要每个周期都触发，一定要加触发条件，因为EEPROM是有擦写次数的。
2、我们平时所说的S7-2OO不加电池，使用内部电容保存数据方式，在50-60小时，加入电池卡的话最好也就是200多天，在这里说的是数据，而不是程序，例如计数器，定时器等的数据。

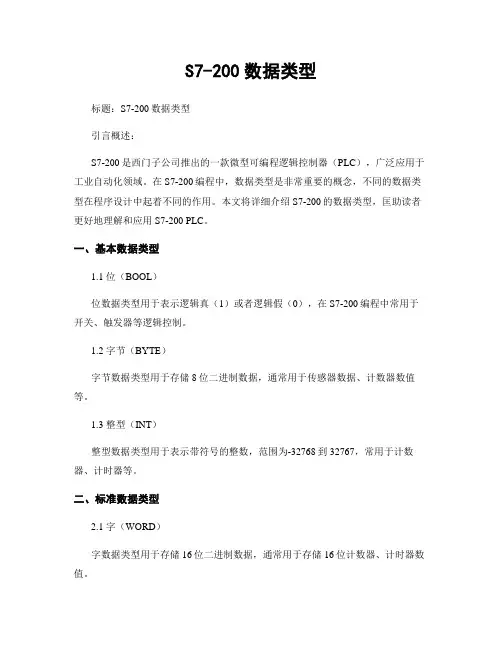

S7-200数据类型
S7-200数据类型标题：S7-200数据类型引言概述：S7-200是西门子公司推出的一款微型可编程逻辑控制器（PLC），广泛应用于工业自动化领域。
在S7-200编程中，数据类型是非常重要的概念，不同的数据类型在程序设计中起着不同的作用。
本文将详细介绍S7-200的数据类型，匡助读者更好地理解和应用S7-200 PLC。
一、基本数据类型1.1 位（BOOL）位数据类型用于表示逻辑真（1）或者逻辑假（0），在S7-200编程中常用于开关、触发器等逻辑控制。
1.2 字节（BYTE）字节数据类型用于存储8位二进制数据，通常用于传感器数据、计数器数值等。
1.3 整型（INT）整型数据类型用于表示带符号的整数，范围为-32768到32767，常用于计数器、计时器等。
二、标准数据类型2.1 字（WORD）字数据类型用于存储16位二进制数据，通常用于存储16位计数器、计时器数值。
2.2 双字（DWORD）双字数据类型用于存储32位二进制数据，通常用于存储32位计数器、计时器数值。
2.3 浮点型（REAL）浮点型数据类型用于表示带小数的数值，通常用于存储传感器数据、控制阀门开度等。
三、特殊数据类型3.1 定时器（TIMER）定时器数据类型用于实现定时功能，包括定时器的设定、启动、住手等操作。
3.2 计数器（COUNTER）计数器数据类型用于实现计数功能，包括计数器的设定、增减、清零等操作。
3.3 字符串（STRING）字符串数据类型用于存储文本数据，通常用于显示信息、报警信息等。
四、用户定义数据类型4.1 数组数组数据类型用于存储相同类型的数据集合，可以按照索引访问数组中的元素。
4.2 结构体结构体数据类型用于定义包含多个字段的复合数据类型，可以将不同类型的数据组合在一起。
4.3 枚举枚举数据类型用于定义一组常量值，可以提高程序的可读性和可维护性。
五、其他数据类型5.1 特殊寄存器特殊寄存器数据类型用于访问PLC的特殊寄存器，包括输入寄存器、输出寄存器等。
西门子S7-200系列可编程控制器介绍
2. 数据类型及数据范围
S7-200系列PLC的数据类型可以是字符串、布 尔型（0或1）、整数型和实数型（浮点数）。 布尔型数据指字节型无符号整数；整数型数包括 16位符号整数（INT）和32位符号整数。 （DINT）。实数型数据采用32位单精度数来表 示。数据类型、长度及数据范围如表2-7所示。
2.4.2 编址方式
1. 位编址位编址的指定方式为：（区域标志符）字节号· 位 号，如I0.0；Q0.0；I1.2。 2. 字节编址字节编址的指定方式为：（区域标志符）B（ 字节号），如IB0表示由I0.0～I0.7这8位组成的字节。 3. 字编址字编址的指定方式为：（区域标志符）W（起始字 节号），且最高有效字节为起始字节。例如VW0表示由 VB0和VB1这2字节组成的字。 4. 双字编址双字编址的指定方式为：（区域标志符）D（ 起始字节号），且最高有效字节为起始字节。例如VD0 表示由VB0到VB3这4字节组成的双字。
4. 内部标志位存储器（中间继电器）M
内部标志位存储器，用来保存控制继电器的中间 操作状态，其作用相当于继电器控制中的中间继 电器，内部标志位存储器在PLC中没有输入/输 出端与之对应，其线圈的通断状态只能在程序内 部用指令驱动，其触点不能直接驱动外部负载， 只能在程序内部驱动输出继电器的线圈，再用输 出继电器的触点去驱动外部负载。
表2-1～表2-4。第二章\24.doc
2.3.2 常用扩展模块介绍
1.数字量扩展模块 S7-200PLC系列目前总共可以提供3大 类共9种数字量输入输出扩展模块，见表2-5。第二章 \25.doc 2. 模拟量扩展模块模拟量扩展模块提供了模拟量输入/输出 的功能 1最佳适应性 2灵活性模拟量扩展模块的数据如 表2-6所示。第二章\26.doc 3. 热电偶、热电阻扩展模块 EM231热电偶模块用于七种热 电偶类型J 、K、 E、N、 S、 T 和R 型。用户必须用 DIP 开关来选择热电偶的类型，连到同模块上的热电 偶必须是相同类型。外型如图2-6所示。 第二章 \27.doc 4. PROFIBUS-DP通信模块

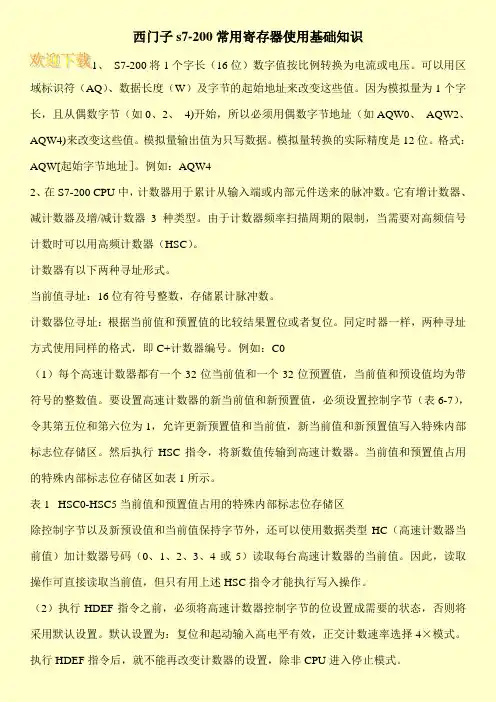

西门子s7-200常用寄存器使用基础知识
西门子s7-200常用寄存器使用基础知识1、S7-200将1个字长（16位）数字值按比例转换为电流或电压。
可以用区域标识符（AQ）、数据长度（W）及字节的起始地址来改变这些值。
因为模拟量为1个字长，且从偶数字节（如0、2、4)开始，所以必须用偶数字节地址（如AQW0、AQW2、AQW4)来改变这些值。
模拟量输出值为只写数据。
模拟量转换的实际精度是12位。
格式：AQW[起始字节地址］。
例如：AQW42、在S7-200 CPU中，计数器用于累计从输入端或内部元件送来的脉冲数。
它有增计数器、减计数器及增/减计数器3种类型。
由于计数器频率扫描周期的限制，当需要对高频信号计数时可以用高频计数器（HSC）。
计数器有以下两种寻址形式。
当前值寻址：16位有符号整数，存储累计脉冲数。
计数器位寻址：根据当前值和预置值的比较结果置位或者复位。
同定时器一样，两种寻址方式使用同样的格式，即C+计数器编号。
例如：C0（1）每个高速计数器都有一个32位当前值和一个32位预置值，当前值和预设值均为带符号的整数值。
要设置高速计数器的新当前值和新预置值，必须设置控制字节（表6-7），令其第五位和第六位为1，允许更新预置值和当前值，新当前值和新预置值写入特殊内部标志位存储区。
然后执行HSC指令，将新数值传输到高速计数器。
当前值和预置值占用的特殊内部标志位存储区如表1所示。
表1 HSC0-HSC5当前值和预置值占用的特殊内部标志位存储区除控制字节以及新预设值和当前值保持字节外，还可以使用数据类型HC（高速计数器当前值）加计数器号码（0、1、2、3、4或5）读取每台高速计数器的当前值。
因此，读取操作可直接读取当前值，但只有用上述HSC指令才能执行写入操作。
（2）执行HDEF指令之前，必须将高速计数器控制字节的位设置成需要的状态，否则将采用默认设置。
默认设置为：复位和起动输入高电平有效，正交计数速率选择4×模式。
执行HDEF指令后，就不能再改变计数器的设置，除非CPU进入停止模式。

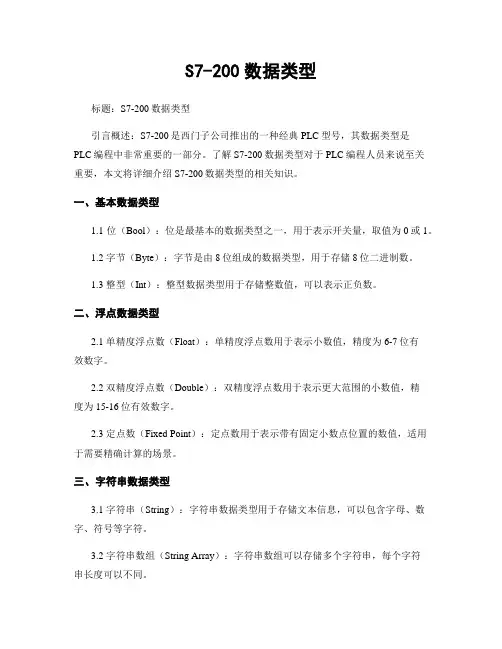

S7-200数据类型
S7-200数据类型标题：S7-200数据类型引言概述：S7-200是西门子公司推出的一种经典PLC型号，其数据类型是PLC编程中非常重要的一部分。
了解S7-200数据类型对于PLC编程人员来说至关重要，本文将详细介绍S7-200数据类型的相关知识。
一、基本数据类型1.1 位（Bool）：位是最基本的数据类型之一，用于表示开关量，取值为0或1。
1.2 字节（Byte）：字节是由8位组成的数据类型，用于存储8位二进制数。
1.3 整型（Int）：整型数据类型用于存储整数值，可以表示正负数。
二、浮点数据类型2.1 单精度浮点数（Float）：单精度浮点数用于表示小数值，精度为6-7位有效数字。
2.2 双精度浮点数（Double）：双精度浮点数用于表示更大范围的小数值，精度为15-16位有效数字。
2.3 定点数（Fixed Point）：定点数用于表示带有固定小数点位置的数值，适用于需要精确计算的场景。
三、字符串数据类型3.1 字符串（String）：字符串数据类型用于存储文本信息，可以包含字母、数字、符号等字符。
3.2 字符串数组（String Array）：字符串数组可以存储多个字符串，每个字符串长度可以不同。
3.3 字符串指针（String Pointer）：字符串指针用于指向字符串在内存中的位置，方便对字符串进行处理。
四、时间数据类型4.1 时间（Time）：时间数据类型用于表示时间信息，包括时、分、秒等。
4.2 时间戳（Time Stamp）：时间戳用于记录事件发生的时间，通常用于数据记录和分析。
4.3 定时器（Timer）：定时器数据类型用于实现定时功能，可以设置定时时间和触发条件。
五、用户自定义数据类型5.1 结构体（Struct）：结构体数据类型允许用户自定义复合数据类型，可以包含多个不同类型的数据成员。
5.2 枚举（Enum）：枚举数据类型用于定义一组相关的常量，方便程序员进行编程。
5.3 数组（Array）：数组数据类型用于存储多个相同类型的数据，可以按照索引访问数组元素。
第二讲 西门子S7-200系列可编程控制器介绍3
• 指令格式：
TON Txxx，PT
• 例：
TON T120，8
定时值=时钟脉冲频率（分辨率）×预置值PT
指令格式：见图，编号与分辨率及定时器类型有关。 使能：——IN： I0.0 =“1” 当前值——T37，当在线（Online）时，此处显示当
前值 预置值——PT=10，即定时时间=100ms×10=1s 复位——IN：I0.0 = “0” 定时器状态（位）——“1”或“0” 对S7-200 PLC， 只要I0.0=“1”，即计时，当T37当 前值=3时，定时器继续计时，直至I0.0=“0”，定时
计数器6个要素： 指令格式（类型、编号
等） 预置值——PV
使能——CU、CD
复位——R、LD
当前值——Cxxx
计数器状态
（位）——与定时器类似
2）功能、时序图及应用示例
2. 增计数器
• CTU，增计数器指令。脉冲输入的每个上升沿，计 数器计数1次，当前值增加1个单位，当前值达到 预设值时，计数器位ON，当前值继续计数到32767 停止计数。复位输入有效或执行复位指令，计数 器自动复位，即计数器位OFF，当前值为0。
LD
I0.0
//使能输入
TON T35, +4
//通电延时定时 //延时时间为
//40ms
LD TONR
I0.0 T2, +10
// //有记忆通//
TOF
T36, +3 //断电延时定时
//延时时间为
//30ms
图3.12 定时器特性
• 本梯形图程序中输入输出执行时序关系如图3.13所 示。
第二讲 西门子S7-200系列可编程控制器介绍
本章要点 1.西门子S7-200 CPU224可编程控制器的结构、性 能指标 2.S7-200系列可编程控制器编址、寻址方式 3.可编程控制器元件功能及地址分配
西门子PLC S7—200的扩展
西门子PLC S7—200的扩展【关键词】研华4000模块；plc扩展；硬件设计；软件流程0 引言s7-200系列plc是siemens公司推出的一种小型plc。
s7-200中的cpu226具有20k程序存储空间10k数据存储空间，6路独立的30khz单相高速计算器，2路独立的20khz高速脉冲输出（dc），2个rs485通信接口，具有ppi通信协议﹑mpi通信协议和自由方式通信协议。
其中，自由口通信方式是cpu226一个很有特色的功能，可以很好的与其他设备﹑控制器进行通信，（ascii协议﹑modbus协议等等）[1]。
研华adam4000系列远程i/o模块性能可靠，可广泛应用于多种工业控制场合。
adam4000系列包括模拟量输入输出模块（4051）﹑数字量输入输出模块（4017+）。
采用rs-485通信协议方式，支持modbus通信协议，系统所有模块只需要一条通信线即可连接，具有高通信速率﹑高采样分辨率﹑智能化﹑光电隔离﹑强抗干扰等特点。
软件开发也较容易。
s7-200plc由一个独立的s7-200cpu和各种可选择的扩展模块组成。
可以根据系统的复杂程度来组成不同的控制器。
但一个cpu226最多只能扩展7个模块在使用中发现能采集的数字量i/o口数量偏少，模拟量i/o口数量最多为35路，在有些系统中不能满足需要，如果采用s7-300plc系统则工程造价会成倍提高。
因而我们采用了研华4000模块扩展西门子s7-200i/o模块的方法。
以s7-200系列cpu226（单价1500左右）跟s7-300系列cpu314（单价3000左右）比较[2]，研华4000系列每路ai/di的价格约为110元，在ai/ao、di/do点数较多的情况下，使用研华4000系列模块可显著降低成本。
1 硬件设计采用4017+、4051扩展cpu-226的ai、di模块。
4017+是16位a/d8通道的模拟量输入模块，可以采集电压、电流、温度等模拟量输入信号。
(完整版)西门子S7-200PLC复习题
西门子S7-200PLC试题(1)一、填空题（20分）1．S7-200系列PLC的数据存储区分两大部分，是数据存储器与数据目标。
2．高速计数器HC的寻址格式是HC+高速计数器号。
3．S7-200型PLC的定时器包括TON、TOF、TONR 三种类型。
4．S7-200系列PLC的Q0.0与Q0.1两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。
5．定时器预设值PT采用的寻址方式为字寻址。
6．在PLC运行的第一个扫描周期为ON的特殊存储器位是SM0.1。
7．S7-200系列PLC共有6 个高速计数器，其中只有1种工作模式的是HSC3 HSC5。
8．定时器的两个变量是当前值和位值。
9．PLC中输入接口电路的类型有直流和交流两种。
10．I/O总点数是指输入信号和输出信号的数量。
11．具有自己的CPU和系统的模块称为智能模块。
12．EM231模拟量输入模块的输入类型为差分输入型。
二、选择题（40分）1．下列那项属于双字寻址（）。
A．QW1 B．V10 C．IB0 D．MD282．只能使用字寻址方式来存取信息的寄存器是（）。
A．S B．I C．HC D．AI3．SM是哪个存储器的标识符。
（）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器4．CPU214型PLC本机I/O点数为（）。
A．14/10 B．8/16 C．24/16 D．14/165．CPU214 型PLC有几个通讯端口（）。
A．2个B．1个C．3个D．4个6．HSC1的控制寄存器是（）。
A．SMW137 B．SMB57 C．SMB47 D．SMW147 7．指令的脉宽值设定寄存器是（）。
A．SMW80 B．SMW78 C．SMW68 D．SMW708．顺序控制段开始指令的操作码是（）。
A．SCR B．SCRP C．SCRE D．SCRT9．S7-200系列PLC继电器输出时的每点电流值为（）。
A．1A B．2A C．3A D．4A10．字传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（）。
西门子S7-200PLC 2
2. 存储器 在PLC中，存储器主要用来存放系统程序、 用户程序以及工作数据。常用的存储器主要有 两种：一种是可读/写操作的随机存储器RAM， 另一种是只读存储器ROM、PROM、EPROM 和EEPROM。 3. 输入 输出单元 输入/输出单元 输入/输出单元通常也称I/O单元或I/O模块， 是PLC与工业生产现场之间连接的部件。PLC 通过输入单元可以检测被控对象的各种数据， 将这些数据作为PLC对控制对象进行控制的依 据，同时PLC也可通过输出单元将处理结果送 给被控制对象，以实现控制的目的。
8. I/O点数扩展和编址 点数扩展和编址
CPU 22x系列的每种主机所提供的本机I/O点的I/O 地址是固定的，进行扩展时，可以在CPU右边连接多 个扩展模块，每个扩展模块的组态地址编号取决于各 模块的类型和该模块在I/O链中所处的位置。编址时同 种类型输入或输出点的模块在链中按与主机的位置递 增，其它类型模块的有无以及所处的位置不影响本类 型模块的编号。
第2章 可编程控制器的硬件组成 及工作原理
2.1 2.2 2.3 2.4 2.5 可编程控制器的硬件组成 可编程控制器的工作原理 S7-200系列可编程控制器的性能简介 S7-200系列PLC的内部资源 S7-200存储器的数据类型与寻址方式
2.1 可编程控制器的硬件组成 PLC的硬件主要由中央处理器（CPU）、 存储器、输入单元、输出单元、通信接口、扩 展接口、电源等几部分组成。 1. 中央处理单元（CPU） 中央处理单元（ ） 和计算机一样，CPU是PLC的核心。PLC中 所配置的CPU随机型不同而不同，常用的CPU 有三类：通用微处理器（如Z80、8086、80286 等）、单片机（如8031、8096等）和位片式微 处理器（如AMD29W等）。
西门子S7-200PLC试题及答案
3．电机星－三角降压启动，Q0.0为电源接触器，Q0.1为星接输出线圈，Q0.2为角接输出线圈，I0.1为启动按钮，I0.0为停止按钮，星－角切换延时时间为5秒。试编写程序。(6分)
4．采用一只按钮每隔3秒钟顺序启动三台电动机，试编写程序。（7分）
西门子S7-200PLC试题（3）
一、选择题（20x2=40分）
西门子S7-200PLC试题(1)
一、填空题（20分）
1．S7-200系列PLC的数据存储区分两大部分，是与。
2．高速计数器HC的寻址格式是。
3．S7-200型PLC的定时器包括、、三种类型。
4．S7-200系列PLC的与两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。
5．定时器预设值PT采用的寻址方式为。
6．在PLC运行的第一个扫描周期为ON的特殊存储器位是。
7．S7-200系列PLC共有个高速计数器，其中只有1种工作模式的是。
8．定时器的两个变量是和。
9．PLC中输入接口电路的类型有和两种。
10．I/O总点数是指和的数量。
11．具有自己的CPU和系统的模块称为。
4．S7-200系列PLC可进行间接寻址的存储器是I、Q、M、S、T及C.（）
5．字节移位指令的最大移位位数为8位。（）
6.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是SM0.1。( )
7.梯形图程序指令助记符和操作数组成。( )
8.位寻址的格式由存储器标识符、字节地址及位号组成。( )
9.间接寻址是通过地址指针来存取存储器中的数据。( )
A．SMW80 B．SMW78 C．SMW68 D．SMW70
8．顺序控制段开始指令的操作码是（）。
4．采用一只按钮每隔3秒钟顺序启动三台电动机，试编写程序。（7分）
西门子S7-200PLC试题（3）
一、选择题（20x2=40分）
西门子S7-200PLC试题(1)
一、填空题（20分）
1．S7-200系列PLC的数据存储区分两大部分，是与。
2．高速计数器HC的寻址格式是。
3．S7-200型PLC的定时器包括、、三种类型。
4．S7-200系列PLC的与两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。
5．定时器预设值PT采用的寻址方式为。
6．在PLC运行的第一个扫描周期为ON的特殊存储器位是。
7．S7-200系列PLC共有个高速计数器，其中只有1种工作模式的是。
8．定时器的两个变量是和。
9．PLC中输入接口电路的类型有和两种。
10．I/O总点数是指和的数量。
11．具有自己的CPU和系统的模块称为。
4．S7-200系列PLC可进行间接寻址的存储器是I、Q、M、S、T及C.（）
5．字节移位指令的最大移位位数为8位。（）
6.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是SM0.1。( )
7.梯形图程序指令助记符和操作数组成。( )
8.位寻址的格式由存储器标识符、字节地址及位号组成。( )
9.间接寻址是通过地址指针来存取存储器中的数据。( )
A．SMW80 B．SMW78 C．SMW68 D．SMW70
8．顺序控制段开始指令的操作码是（）。
第3章 S7-200系列PLC硬件资源及编址方式
位：I[字节地址].[位地址]；如I0.1
字节、字、双字：I[长度][起始字节地址]，如 IB4,IW5,ID10 取值范围为：I0.0~I15.7
15
2.输出映像寄存器（Q）
在每次扫描周期的结尾，CPU将输出映像寄存器的数值反 映到物理输出点上。可以按位、字节、字或双字来存取输 出映像寄存器。格式为 位：Q[字节地址].[位地址]，如Q1.1
3
1.CPU模块外形结构 S7-200 PLC外型如图所示，其输入、输出、CPU、电源 模块均装设在一个基本单元的机壳内，是典型的整体 式结构。当系统需要扩展时，选用需要的扩展模块与
基本单元连接。
S7-200外型
4
CPU224型PLC端子及其功能为： （1）基本输入端子：CPU224的主机共有14个输入点 （I0.0～I0.7、I1.0～I1.5）和10个输出点（Q0.0～ Q0.7，Q1.0～Q1.1），在编写端子代码时采用八进制，
（2）RUN（运行）。CPU在RUN工作方式下，PLC按照自己
的工作方式运行用户程序。
8
3.CPU200系列模块型号描述 电源类型： DC－直流输入（24VDC）；
CPU22X / /
输出类型 输入类型 电源类型 CPU型号
AC－交流输入（120-240VAC）。
输入类型：指输入端子的输入
类型，一般为直流，用DC表示。

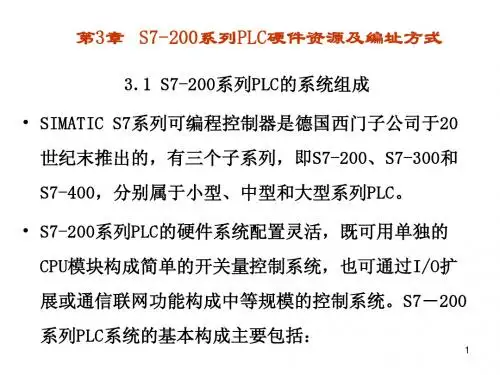

第3章 S7-200系列PLC硬件资源及编址方式
3.1 S7-200系列PLC的系统组成 • SIMATIC S7系列可编程控制器是德国西门子公司于20世 纪末推出的，有三个子系列，即S7-200、S7-300和S7400，分别属于小型、中型和大型系列PLC。 • S7-200系列PLC的硬件系统配置灵活，既可用单独的CPU 模块构成简单的开关量控制系统，也可通过I/O扩展或 通信联网功能构成中等规模的控制系统。S7－200系列 PLC系统的基本构成主要包括：
(完整版)西门子S7-200PLC复习题
西门子S7-200PLC试题(1)一、填空题（20分）1．S7-200系列PLC的数据存储区分两大部分，是数据存储器与数据目标。
2．高速计数器HC的寻址格式是HC+高速计数器号。
3．S7-200型PLC的定时器包括TON、TOF、TONR 三种类型。
4．S7-200系列PLC的Q0.0与Q0.1两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。
5．定时器预设值PT采用的寻址方式为字寻址。
6．在PLC运行的第一个扫描周期为ON的特殊存储器位是SM0.1。
7．S7-200系列PLC共有6 个高速计数器，其中只有1种工作模式的是HSC3 HSC5。
8．定时器的两个变量是当前值和位值。
9．PLC中输入接口电路的类型有直流和交流两种。
10．I/O总点数是指输入信号和输出信号的数量。
11．具有自己的CPU和系统的模块称为智能模块。
12．EM231模拟量输入模块的输入类型为差分输入型。
二、选择题（40分）1．下列那项属于双字寻址（）。
A．QW1 B．V10 C．IB0 D．MD282．只能使用字寻址方式来存取信息的寄存器是（）。
A．S B．I C．HC D．AI3．SM是哪个存储器的标识符。
（）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器4．CPU214型PLC本机I/O点数为（）。
A．14/10 B．8/16 C．24/16 D．14/165．CPU214 型PLC有几个通讯端口（）。
A．2个B．1个C．3个D．4个6．HSC1的控制寄存器是（）。
A．SMW137 B．SMB57 C．SMB47 D．SMW147 7．指令的脉宽值设定寄存器是（）。
A．SMW80 B．SMW78 C．SMW68 D．SMW708．顺序控制段开始指令的操作码是（）。
A．SCR B．SCRP C．SCRE D．SCRT9．S7-200系列PLC继电器输出时的每点电流值为（）。
A．1A B．2A C．3A D．4A10．字传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（）。
第二章S7-200PLC内部资源及配置总结
存储系统的使用主要有以下几方面：
（1）设置保持数据的存储区 为防止系统运行时突然断电导致重要数据丢失，可 在设置CPU组态参数时定义要保持数据的存储区。包括 变量存储器、通用辅助继电器、计数器和定时器等。
（2）永久保存数据 通过对S7-200中的特殊标志存储器字节SMB31和存
储器字SMW32的设置，实现将存储在RAM中变量存储器
感器提供电源，也可以作为输入端的检
测电源使用。
二． CPU输入输出映象区
1． 数字量I/O映像区
主机提供的数字量I/O映象区区域为： 128个输
入映象寄存器（I0.0~I15.7）和128个输出映象寄存器 （Q0.0-Q15.7），最大I/O配置不能超出此区域。
2． 模拟量I/O映像区
主机提供的模拟量I/O映象区区域为：CPU222模块， 16输入通道/16输出通道；CPU224模块、CPU226模块 等，32入/32出。模拟量的最大I/O配置不能超出此区域。
0.2~12.8ms
2个，8位 2个 4个
0.2~12.8ms
2个，8位 2个 4个
0.2~12.8ms
输入滤波时间 0.2~12.8ms
CPU特性 程序存储器 数据存储器 扩展模板数 最大数字量(I/O) 最大模拟量(I/O)
CPU221 CPU222 4KB 4KB 2KB 2KB 无 6/4 2个 48/46 16/8
第二节 S7-200PLC主机资源介绍
S7-200 CPU22X系列产品：CPU221模块、CPU222模块、 CPU224模块、 CPU224XP模块、CPU226模块、CUP226XM模 块。 CPU226模块I/O总点数为40点（24/ 16点），可带7个 扩展模块。 内置6个30KHz高速计数器，具有PID控制的功能；
第6章 S7-200系列PLC的
END、STOP、WDR指令应用举例
☆ STOP与END指令通常在程序中用来处理突发应急事件，可以有 效避免实际生产中的重大损失。
6.3.4 跳转及标号指令
◆跳转指令（JMP）与标号（LBL）指 令可以在相同的代码段中（主程序、子 程序或中断程序）完成分支操作，将程 序流程跳转到标号（n）目的地。 ◆不能从主程序跳转至子程序或中断例 行程序中的标号，也不能从子程序或中 断例行程序跳转至该子程序或中断例行 程序之外的标号。 ◆可以在顺序控制SCR段中使用“跳转” 指令，但对应的“标号”指令必须位于 相同的SCR段内。
6.2.1 位逻辑指令
1．基本位操作指令
基本位操作指令操作数寻址范围：I，Q，M，SM，T，C，V， S，L等。指令助记符： LD（Load）、LDN（Load Not）、A（And）、 AN（And Not）、O（Or）、 ON（Or Not）、＝（Out）。 【例题】位操作指令的程序应用，如图6-5所示。
3.间接寻址
● 间接寻址使用指针存取存储单元中的数据。可以用作指针的存储 器有变量存储器（V）、局部变量存储器（L）、累加器（A C）。 ● S7-200允许指针存取以下内存区：I、Q、V、M、S、T（仅限当前值） 和C（仅限当前值），但不能对独立的位（BIT）值或模拟量进行间接 寻址。 ● 用间接寻址方式存取数据需要作的工作有3种：建立指针、指针存 取数据和修改指针。 1）建立指针
【例题1】块操作指令程序应用，如图6-10所示。
6.2.2 逻辑堆栈指令
【例题2】栈操作指令应用程序，如图6-11所示。
想一想 练一练
将梯形图转换成语句表指令编程。
6.2.3 定时器指令
◆ S7-200 PLC 的 定 时器在程序中用于延 时 ◆有T0～T255共256 个定时器 ◆分为TON、TOF和 TONR 定 时 器 等 3 个 类型
s7-200(PLC概述及基本寄存器)
使运算能力更强。还具有模拟调节、联网通信、监视、记
录和打印等功能，使PLC的功能更多更强。能进行远程控制， 构成分布式控制系统，成为整个工厂的自动化网络。
工程实训中心
PLC概述及s7-200基本寄存器
业 精 于 勤 技 精 于 专 学 以 致 用
PLC的发展趋势
一方面向着大型化的方向发展，一方面则向着小型化 的方向发展。
工程实训中心
PLC概述及s7-200基本寄存器
业 精 于 勤 技 精 于 专 学 以 致 用
PLC的分类
二、按结构形式分 （1) 整体式结构 一般的小型及超小型PLC多为整体式结构，这种可编 程序控制器是把CPU、RAM、ROM、I/O接口及与编程器或 EPROM写入器相连的接口、输入/输出端子、电源、指示灯 等都装配在一起的整体装臵。西门子公司的S7-200系列 PLC为整体式结构。 （2) 模块式结构 模块式结构又叫积木式。这种结构形式的特点是把 PLC的每个工作单元都制成独立的模块，如CPU模块、输入 模块、输出模块、电源模块、通信模块等。常见产品有 OMRON公司的C200H、C1000H、C2000H，西门子公司的S5115U、S7-300、S7-400系列等。
工程实训中心
PLC概述及s7-200基本寄存器
业 精 于 勤 技 精 于 专 学 以 致 用
3. 输出刷新阶段
在执行完用户所有程序后，PLC将输出映像区中的内 容送到寄存输出状态的输出锁存器中，这一过程称为输出 刷新。输出电路要把输出锁存器的信息传送给输出点，再 去驱动用户设备。
工程实训中心
PLC概述及s7-200基本寄存器
“线圈”可提供用户所需要的任意个连锁节点，节点在程
序中可不受限制地使用。
S7-200系列PLC的系统构成与配置
Q1.0、 Q1.1 、Q1.2、 Q1.3、Q1.4、Q1.5、 Q1.6、 Q1.7
2．S7-200的扩展配置
S7-200的扩展配置是由S7-200的基本单元和扩展模块组成。其扩展模块 的数量受两个条件约束：一个是基本单元能带扩展模块的数量；另一个是基 本单元的电源承受扩展模块消耗DC5V总线电流的能力。
① CPU 221 无I/O扩展能力；6K字节程序和数据存储空间。4个独立的30kHz高速
计数器，2路独立的20kHz高速脉冲输出；1个RS485通讯／编程口，具 有PPI通讯协议、MPI通讯协议和自由方式通讯能力。非常适合于小点数 的控制系统。
② CPU 222 6K字节程序和数据存储空间；4个独立的30kHz高速计数器，2路独立
L+/L继电器隔离，3点和4点 “1信号”：2A “0信号”：0mA
阻性负载：2A 灯负载：DC30W，AC200W
4．扩展单元的主要技术特性
S7-200系列PLC是模块式结构，可以通过配接各种扩展模块来达到扩展 功能、扩大控制能力的目的。目前S7-200主要有三大类扩展模块。
⑴输入/输出扩展模块 S7-200 CPU上已经集成了一定数量的数字量I/O点，但如用户需要多于 SC7P-U20单0元PIL/CO系点列时目，前必总须共对提系供统共做5必大要类的扩扩展展模。块C：PU221无I/O扩展能力， 数CP字U量2输22入最扩多展可板连E接M2个21扩；展模块（数字量或模拟量），而CPU224和 数CP字U量2输26出最扩多展可板连E接M72个22扩；展模块。 数字量输入和输出混合扩展板EM223； 模拟量输入扩展板EM231：
4/8/16 3 无 3
输出点 无 8
4/8/16 无 2 1
⑶编程器
2．S7-200的扩展配置
S7-200的扩展配置是由S7-200的基本单元和扩展模块组成。其扩展模块 的数量受两个条件约束：一个是基本单元能带扩展模块的数量；另一个是基 本单元的电源承受扩展模块消耗DC5V总线电流的能力。
① CPU 221 无I/O扩展能力；6K字节程序和数据存储空间。4个独立的30kHz高速
计数器，2路独立的20kHz高速脉冲输出；1个RS485通讯／编程口，具 有PPI通讯协议、MPI通讯协议和自由方式通讯能力。非常适合于小点数 的控制系统。
② CPU 222 6K字节程序和数据存储空间；4个独立的30kHz高速计数器，2路独立
L+/L继电器隔离，3点和4点 “1信号”：2A “0信号”：0mA
阻性负载：2A 灯负载：DC30W，AC200W
4．扩展单元的主要技术特性
S7-200系列PLC是模块式结构，可以通过配接各种扩展模块来达到扩展 功能、扩大控制能力的目的。目前S7-200主要有三大类扩展模块。
⑴输入/输出扩展模块 S7-200 CPU上已经集成了一定数量的数字量I/O点，但如用户需要多于 SC7P-U20单0元PIL/CO系点列时目，前必总须共对提系供统共做5必大要类的扩扩展展模。块C：PU221无I/O扩展能力， 数CP字U量2输22入最扩多展可板连E接M2个21扩；展模块（数字量或模拟量），而CPU224和 数CP字U量2输26出最扩多展可板连E接M72个22扩；展模块。 数字量输入和输出混合扩展板EM223； 模拟量输入扩展板EM231：
4/8/16 3 无 3
输出点 无 8
4/8/16 无 2 1
⑶编程器
S7-200系列PLC试题及答案
S7-200系列P L C试题及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN填空题：象叫住自锁，起自锁作用的辅助常开触头称为自锁触头。
可应用于开关量逻辑控制、模拟量控制、运动控制和多级控制。
6. PLC按输入∕输出接口的总点数可分为小型机、中型机和大型机。
7. PLC主要由CPU、存储器、输入∕输出（I∕O）接口、通信接口和电源等几部分组成。
8. PLC存储器包括系统存储器和用户存储器。
系统存储器固化厂家编写的系统程序，用户不可修改，包括系统管理程序和用户解释程序等。
一个二进制位，每一个字节单位和字单位都有唯一的地址。
10. S7-200系列PLC的数子量输出接口电路包括能驱动直流负载的场效应晶体管型和能驱动交、直流负载的继电器型。
12. 在输入采样阶段，PLC按顺序逐个采集所有输入端子上的信号，并将顺序读取的全部输入信号写入到输入映像寄存器中，输入回路通则相应端子的输入映像寄存器就为1，输入回路不通，输入映像寄存器就为0 。
13. 当CPU对全部用户程序执行结束后，进入到输出刷新阶段，PLC将所有输出映像寄存器的状态同时送到输出锁存器中，再由输出锁存器经输出端子去驱动各输出继电器所带的负载。
14. PLC的扫描时间与PLC的类型和用户程序长短有关。
15. 由于PLC的扫描周期很短，所以感觉不到输入和输出的延迟。
16. S7-200系列PLC的数据存储区按存储数据的长短可划分为字节寄存器、字寄存器和双子寄存器3类。
17. S7-200系列PLC的字节寄存器有7个，分别是输入映像寄存器I、输出映像寄存器Q、变量寄存器V、内部位寄存器M、特殊寄存器SM、顺序控制状态寄存器S和局部变量寄存器L.18. S7-200系列PLC的字寄存器有4个，分别是定时器T、计数器C、模拟量输入寄存器AI和模拟量输出寄存器AQ。
19. 双字寄存器有2个，分别是累加器AC和高速计数器HC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1） S7-200存储器类型
S7-200 PLC可以采用多种形式的存储器来进行PLC程序与数据的存储，以防止数据的丢失。
S7-200可以使用的存储器主要有如下类型：
①RAM： CPU模块本身带有动态数据存储器（RAM）。
RAM用于存储PLC的运算、处理结果等数据。
根据需要，RAM的数据可以通过电容器或电池盒（选件）进行保持，但其存储时间较短，一般只能保持几天。
②EEPROM（或Flash ROM）：除RAM外，CPU模块本身带有的保持型存储器（EEPROM或Flash ROM），可以进行数据的永久性存储。
保持型存储器用于存储PLC用户程序、PLC参数等重要数据；根据需要，也可以将PLC程序执行过程中所产生的局部变量V、内部标志M、定时器T、计数器C等保存在保持型存储器中。
③存储器卡：存储器卡在S7-200中为可选件，用户可以根据需要选用。
存储器卡为保持型存储器，可以作为PLC保持型存储器的扩展与后备，用于保存PLC用户程序、PLC参数、变量V、内部标志M、定时器T、计数器C等。
（2）存储器分区
S7-200的内部存储器分为程序存储区、数据存储区、参数存储区。
其中，程序存储区用于存储PLC用户程序；数据存储区用于存储PLC运算、处理的中间结果（如输入／输出映像，标志、变量的状态，计数器、定时器的中间值等）；参数存储区用于存储PLC配置参数（包括程序保护密码、地址分配设定、停电保持区域的设定等）。
