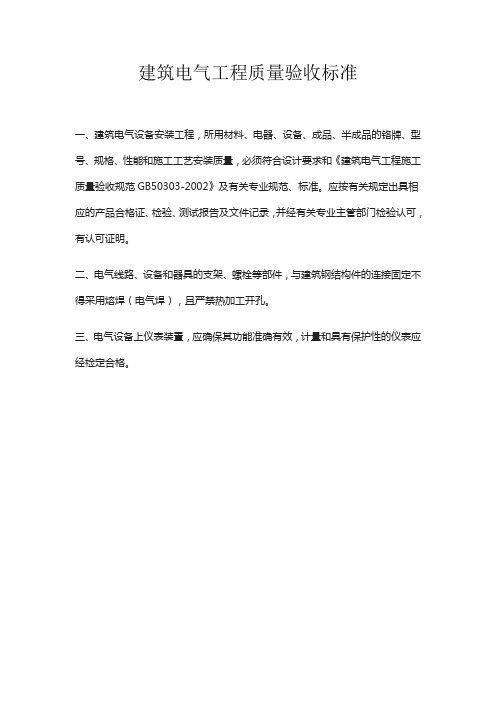

建筑电气工程质量验收标准
建筑电气工程质量验收标准
一、建筑电气设备安装工程，所用材料、电器、设备、成品、半成品的铬牌、型号、规格、性能和施工工艺安装质量，必须符合设计要求和《建筑电气工程施工质量验收规范GB50303-2002》及有关专业规范、标准。
应按有关规定出具相应的产品合格证、检验、测试报告及文件记录，并经有关专业主管部门检验认可，有认可证明。
二、电气线路、设备和器具的支架、螺栓等部件，与建筑钢结构件的连接固定不得采用熔焊（电气焊），且严禁热加工开孔。
三、电气设备上仪表装置，应确保其功能准确有效，计量和具有保护性的仪表应经检定合格。
电线电缆验收要求及相关标准
电线电缆验收要求及相关标准一、电线进场验收标准1.验收依据：《建筑电气施工质量验收规范》GB50303-2002；《北京市建筑工程资料管理规程》DBJ01-51-2003；2.产品质量证明文件要求：电线应有出厂质量证明文件：包括：合格证（合格证有生产许可证编号和“CCC”认证标识）、检测报告、“CCC’认证证书；电线质量证明文件应为原件，如果是复印件，复印件和原件内容一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间；生产厂家要有企业法人营业执照。
3.验收标准：电线绝缘皮标识清楚，标识间距不大于1米，要标明生产厂名、规格型号、额定电压和“CCC”认证标识；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次，字迹仍清晰可辩；检测电线线径和绝缘皮厚度（用卡尺或千分尺），参考数据见附表1；测量线皮绝缘电阻值，将电线浸在水中24小时，用750V绝缘摇表摇测，阻值大于Ω；线芯不能松动；检测电线长度，将电线展开拉直用皮尺量，将实际长度和标识长度对比；称重，抽检整盘线的重量，参考数据见附表1。
二、电缆进场验收标准1.验收依据：《建筑电气施工质量验收规范》GB50303-2002；《北京市建筑工程资料管理规程》DBJ01-51-2003；2.产品质量证明文件要求：电缆应有出厂质量证明文件：包括：合格证、厂家检测报告；电缆质量证明文件应为原件，如果是复印件，复印件和原件内容一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间；生产厂家要有企业法人营业执照、生产许可证。
3.验收标准：电缆绝缘皮标识清楚，标识间距不大于1米，要标明生产厂名、规格型号和米数；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次，字迹仍清晰可辩；检查线芯股数和单股线芯的直径；预分支电缆验收时要注意分支电缆的长度、分支之间的长度、吊钩到第一个分支的长度及预分支电缆的分支方向（上分支或下分支），且每根预分支电缆均要附图。
GB_50303-2002建筑电气工程施工质量验收规范
中华人民共和国国家标准
建筑电气工程施工质量验收规范
Ｃ ｏ ｄ ｅ ｏ ｆ ａ ｃ ｃ ｅ ｐ ｔ ａ ｎ ｃ ｅ ｏ ｆ ｃ ｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ ｑ ｕ ａ ｌ ｉ ｔ ｙ ｏ ｆ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ ｉ ｎ ｓ ｔ ａ ｌ ｌ ａ ｔ ｉ ｏ ｎ ｉ ｎ ｂ ｕ ｉ ｌ ｄ ｉ ｎ ｇ
工 程 Ｉ ｋ Ｖ及以 下配线上程施工及验收规范》Ｇ Ｂ ５ ０ ２ ５ ８ －９ ６ ，《 电气装置安装工程电气照明装置施工及 验收规范》Ｇ Ｂ ５ ０ ２ ５ ９ －９ ６ 同时废止 本规范由建设部负责管理和对强制性条文的解 释， 浙江省开元安装集团有限公司负责具体技术内容 的解释，建设部标准定额研究所组织中国计划出版社
８ ． １ ． ３ ， ９ ． １ ． ４ ， １ １ ． １ ． １ 、１ ２． ．１ １ ， １ ３ ． １ ． １、 １ ４ ． １ ． ２， １ ５ ， １ ． １ 、１ ９ ． １ ． ２ ， １ ９ ． １ ． ６ ， ２ １ ． １ ． ３ ， ２ ２． １ ． ２， ２ ４ ． １ ． ２
． ． ．． ． ． ． ． ・ ・ ・ ・ ・ ． ・ ・ ・ ・ ・・・ ・ ・ ・ ・ ・ ・ ・ ・・ ・ ・ …… ６ －６ －９
１ ６ 槽板配线 ． ． ・ ・ ・ ・ ・ ・ ・ ・ ・ ． ． ． ． ．． ． ． ．． …… ６ －６ －１ ５
１ ６ ． １ 主控项目 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・・ ・ ・ ・ ・ ６ －６ － － １ ５ １ ６ ． ２ 一般项目 ・ ・ ‘ ・ ・ｔ ・ ・ ・ ・ ・ ・ ・ … ６ － － ６ －１ ５
４ ． １ 主控项目 ・ ・ ・ ・ ・ ・ｔ ‘ ｔ ・ ・ ・ ・ ・ ・ …６ －６ －８ ４ ． ２ 一般项目 ・ ・ ・ ・ ・ ・ ・ ・ ． ． ． ． ． ． ． ． ． ． ６ －６ －８
建筑电气工程施工质量验收规范
Ｃ ｏ ｄ ｅ ｏ ｆ ａ ｃ ｃ ｅ ｐ ｔ ａ ｎ ｃ ｅ ｏ ｆ ｃ ｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ ｑ ｕ ａ ｌ ｉ ｔ ｙ ｏ ｆ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ ｉ ｎ ｓ ｔ ａ ｌ ｌ ａ ｔ ｉ ｏ ｎ ｉ ｎ ｂ ｕ ｉ ｌ ｄ ｉ ｎ ｇ
工 程 Ｉ ｋ Ｖ及以 下配线上程施工及验收规范》Ｇ Ｂ ５ ０ ２ ５ ８ －９ ６ ，《 电气装置安装工程电气照明装置施工及 验收规范》Ｇ Ｂ ５ ０ ２ ５ ９ －９ ６ 同时废止 本规范由建设部负责管理和对强制性条文的解 释， 浙江省开元安装集团有限公司负责具体技术内容 的解释，建设部标准定额研究所组织中国计划出版社
８ ． １ ． ３ ， ９ ． １ ． ４ ， １ １ ． １ ． １ 、１ ２． ．１ １ ， １ ３ ． １ ． １、 １ ４ ． １ ． ２， １ ５ ， １ ． １ 、１ ９ ． １ ． ２ ， １ ９ ． １ ． ６ ， ２ １ ． １ ． ３ ， ２ ２． １ ． ２， ２ ４ ． １ ． ２
． ． ．． ． ． ． ． ・ ・ ・ ・ ・ ． ・ ・ ・ ・ ・・・ ・ ・ ・ ・ ・ ・ ・ ・・ ・ ・ …… ６ －６ －９
１ ６ 槽板配线 ． ． ・ ・ ・ ・ ・ ・ ・ ・ ・ ． ． ． ． ．． ． ． ．． …… ６ －６ －１ ５
１ ６ ． １ 主控项目 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・・ ・ ・ ・ ・ ６ －６ － － １ ５ １ ６ ． ２ 一般项目 ・ ・ ‘ ・ ・ｔ ・ ・ ・ ・ ・ ・ ・ … ６ － － ６ －１ ５
４ ． １ 主控项目 ・ ・ ・ ・ ・ ・ｔ ‘ ｔ ・ ・ ・ ・ ・ ・ …６ －６ －８ ４ ． ２ 一般项目 ・ ・ ・ ・ ・ ・ ・ ・ ． ． ． ． ． ． ． ． ． ． ６ －６ －８
电线电缆验收要求及相关标准
电线电缆验收要求及相关标准-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN电线电缆验收要求及相关标准一、电线进场验收标准1.验收依据：《建筑电气施工质量验收规范》GB50303-2002；《北京市建筑工程资料管理规程》DBJ01-51-2003；2.产品质量证明文件要求：电线应有出厂质量证明文件：包括：合格证（合格证有生产许可证编号和“CCC”认证标识）、检测报告、“CCC’认证证书；电线质量证明文件应为原件，如果是复印件，复印件和原件内容一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间；生产厂家要有企业法人营业执照。
3.验收标准：电线绝缘皮标识清楚，标识间距不大于1米，要标明生产厂名、规格型号、额定电压和“CCC”认证标识；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次，字迹仍清晰可辩；检测电线线径和绝缘皮厚度（用卡尺或千分尺），参考数据见附表1；测量线皮绝缘电阻值，将电线浸在水中24小时，用750V绝缘摇表摇测，阻值大于Ω；线芯不能松动；检测电线长度，将电线展开拉直用皮尺量，将实际长度和标识长度对比；称重，抽检整盘线的重量，参考数据见附表1。
二、电缆进场验收标准1.验收依据：《建筑电气施工质量验收规范》GB50303-2002；《北京市建筑工程资料管理规程》DBJ01-51-2003；2.产品质量证明文件要求：电缆应有出厂质量证明文件：包括：合格证、厂家检测报告；电缆质量证明文件应为原件，如果是复印件，复印件和原件内容一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间；生产厂家要有企业法人营业执照、生产许可证。
3.验收标准：电缆绝缘皮标识清楚，标识间距不大于1米，要标明生产厂名、规格型号和米数；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次，字迹仍清晰可辩；检查线芯股数和单股线芯的直径；预分支电缆验收时要注意分支电缆的长度、分支之间的长度、吊钩到第一个分支的长度及预分支电缆的分支方向（上分支或下分支），且每根预分支电缆均要附图。
GB50303-2002《建筑电气工程施工质量验收规范》检查用表解析
（Ⅰ）防雷引下线(GB50303-2002)表25编号：WZCXJZ/QR060702□□（Ⅱ）变配电室接地干线(GB50303－2002)表25编号：WZCXJZ/QR060207□□变压器、箱式变电所安装检验批质量验收记录(GB50303-2002)表5 编号：WZCXJZ/QR060102/060201不间断电源安装检验批质量验收记录(GB50303－2002)表9 编号：WZCXJZ/QR060603槽板配线安装检验批质量验收记录(GB50303－2002)表16编号：WZCXJZ/QR060504柴油发电机组安装检验批质量验收记录(GB50303－2002) 表8 编号：WZCXJZ/QR060602（Ⅱ）低压成套柜（屏、台）（Ⅰ）高压开关柜(GB50303－2002) 表6 编号：WZCXJZ/QR060103/060202（Ⅲ）照明配电箱(盘)低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录 (GB50303－2002) 表7 编号：WZCXJZ/QR060402低压电气动力设备试验和试运行检验批质量验收记录(GB50303－2002)表10 编号：WZCXJZ/QR060403电缆沟内和电缆竖井内电缆敷设检验批质量验收记录(GB50303－2002)表13编号：WZCXJZ/QR060204/060303电缆桥架安装和桥架内电缆敷设检验批质量验收记录(GB50303－2002)表12编号：WZCXJZ/QR060302/060404电缆头制作、接线和线路绝缘测试检验批质量验收记录(GB50303-2002)表18编号：WZCXJZ/QR060106/060205/060306/060407/060506/060607电线、电缆穿管和线槽敷线安装检验批质量验收记录(GB50303－2002) 表15编号：WZCXJZ/QR060105/060305/060406/060503/060606（Ⅱ）室外(GB50303-2002)表14编号：WZCXJZ/QR060104□□（Ⅰ）室内(GB50303-2002)表14 编号；WZCXJZ/QR060304/060405/060502/060605□□□钢索配线安装检验批质量验收记录(GB50303－2002)表17编号：WZCXJZ/QR060505架空线路及杆上电气设备安装检验批质量验收记录(GB50303-2002) 表4 编号：WZCXJZ/QR060101建筑电气子分部工程与分项工程相关表（GB50303－2002）表3注：本表有●符号者为该子分部工程所含的分项工程。
建筑电气工程施工质量验收规范GB503032002
建筑电气工程施工质量验收规范Code of acceptance of construction quality of electrical installation in building目录1 总则 (4)2 术语 (4)3 基本规定 (5)3.1 一般规定 (5)3.2 主要设备、材料、成品和半成品进场验收 (5)3.3 工序交接确认 (7)4 架空线路及杆上电气设备安装 (10)4.1 主控项目 (10)5 变压器、箱式变电所安装 (11)5.1 主控项目 (11)5.2 一般项目 (11)6 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装 (11)6.1 主控项目 (11)表6.1.2 保护导体的截面积 (12)6.2 一般项目 (12)表6.2.1 基础型钢安装允许偏差 (12)7 低压电动机、电加热器与电动执行机构检查接线 (13)7.1 主控项目 (13)7.2 一般项目 (13)8 柴油发动机组安装 (14)8.1 主控项目 (14)9 不间断电源安装 (14)9.1 主控项目 (14)9.2 一般项目 (14)10 低压电气动力设备试验和试运行 (15)10.1 主控项目 (15)10.2 一般项目 (15)11 裸母线、封闭母线、插接式母线安装 (15)11.1 主控项目 (15)11.2 一般项目 (16)12 电缆桥架安装和桥架内电缆敷设 (16)12.1 主控项目 (16)12.2 一般项目 (16)13 电缆沟内和电缆竖井内电缆敷设 (17)13.1 主控项目 (17)13.2 一般项目 (17)15 电线、电缆穿管和线槽敷线 (19)15.1 主控项目 (19)16 槽板配线 (20)16.1 主控项目 (20)16.2 一般项目 (20)17 钢索配线 (20)17.1 主控项目 (20)17.2 一般项目 (20)18 电缆头制作、接线和线路绝缘测试 (21)18.1 主控项目 (21)18.2 一般项目 (21)19 普通灯具安装 (21)19.1 主控项目 (21)19.2 一般项目 (22)20 专用灯具安装 (22)20.1. 主控项目 (22)20.2 一般项目 (23)21 建筑物景观照明灯、航空障碍标志灯和庭院灯安装 (24)21.1 主控项目 (24)21.2 一般项目 (25)22 开关、插座、风扇安装 (25)22.1 主控项目 (25)22.2 一般项目 (26)23 建筑物照明通电试运行 (26)23.1 主控项目 (26)24 接地装置安装 (27)24.1 主控项目 (27)24.2 一般项目 (27)25 避雷引下线和变配电室接地干线敷设 (27)25.1 主控项目 (27)25.2 一般项目 (28)26 接闪器安装 (28)26.1. 主控项目 (28)26.2 一般项目 (28)27 建筑物等电们联结 (28)27.1 主控项目 (28)27.2 一般项目 (29)28 分部（子分部）工程验收 (29)附录A 发电机交接试验 (30)附录B 低压电器交接试验 (31)附录C 母线螺栓搭接尺寸 (31)附录D 母线搭接螺栓的拧紧力矩 (32)附录E 室内裸母线最小安全净距 (32)1 总则1.0.1 为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。
《建筑电气工程施工质量验收规范》GB50303-之令狐文艳创作
建筑电气工程施工质量验收规范令狐文艳Code of acceptance of construction quality ofelectrical installation in building1 总则1.0.1为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。
1.0.2本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收，适用电压等级为10kV及以下。
1.0.3本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001和相应的设计规范配套使用。
1.0.4建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。
1.0.5建筑电气工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。
2 术语2.0.1布线系统 wiring system一根电缆（电线）、多根电缆（电线）或母线以及固定它们的部件的组合。
如果需要，布线系统还包括封装电缆（电线）或母线的部件。
2.0.2电气设备 electrical equipment发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。
2.0.3用电设备 current-using equipment将电能转换成其他形式能量（例如光能、热能、机械能）的设备。
2.0.4电气装置 electrical installation为实现一个或几个具体目的且特性相配合的电气设备的组合。
2.0.5建筑电气工程（装置） electrical installation in building为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。
这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。
2.0.6导管 conduit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。
最新版电气工程管内穿线和槽盒内敷线分项工程检验批质量验收记录
管内穿线和槽盒内敷线分项工程检验批质量检验说明
1、检验批容量填写:（检验批划分的界区，依据庭院大小、投运时间先后、功能区块划分，检验批容量为该检验批所代表的批量(按本规范28.0.1第二款填写）
2、最小/实际检查数量栏中,实际检查数量：（≥统一标准表3.0.9）,最小数量填写：（统一标准表
3.0.9）。
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
4、分项工程检验批的验收记录应使用检验批空白表格用不易褪色笔填写原始记录，并符合《房屋建筑和市政基础设施工程工程档案资料管理规范》DGJ32/TJ143-2012的规定。
5、施工依据应填写施工操作规程、工法、工艺标准、企业操作标准等，不应填写验收标准（规范）。
《建筑电气工程施工质量验收规范》GB50303-之欧阳与创编
建筑电气工程施工质量验收规范Code of acceptance of construction quality of electricalinstallation in building1 总则1.0.1为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。
1.0.2本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收，适用电压等级为10kV及以下。
1.0.3本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001和相应的设计规范配套使用。
1.0.4建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。
1.0.5建筑电气工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。
2 术语2.0.1布线系统 wiring system一根电缆（电线）、多根电缆（电线）或母线以及固定它们的部件的组合。
如果需要，布线系统还包括封装电缆（电线）或母线的部件。
2.0.2电气设备 electrical equipment发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。
2.0.3用电设备 current-using equipment将电能转换成其他形式能量（例如光能、热能、机械能）的设备。
2.0.4电气装置 electrical installation为实现一个或几个具体目的且特性相配合的电气设备的组合。
2.0.5建筑电气工程（装置）electrical installation in building为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。
这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。
2.0.6导管 conduit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。
建筑电气工程施工质量验收规范
建筑电气工程施工质量验收规范1. 引言建筑电气工程施工质量验收是确保建筑电气工程达到要求的重要环节。
本文档旨在规范建筑电气工程施工质量验收的步骤和标准，确保施工质量的合格性和稳定性。
2. 验收步骤2.1 施工前验收在正式进行施工之前，应进行施工前验收，以确保施工条件的符合要求。
施工前验收包括以下步骤：•检查施工图纸是否齐全且符合设计要求；•检查施工现场是否布置整齐、无障碍，并且有足够的空间用于施工作业；•检查施工所需的材料是否齐全，并且符合相关标准；•检查施工设备是否齐全，并且符合安全要求；•检查施工人员的资质和工作经验是否符合要求。
2.2 施工过程验收在施工过程中，应进行定期的验收，以确保施工质量的合格性。
施工过程验收包括以下步骤：•定期检查施工现场的安全状况，包括防护措施的落实、施工区域的清洁等；•定期检查施工过程中使用的材料和设备的合格性，包括材料的标识和质量证明文件、设备的安全性能等；•定期检查施工过程中的施工质量，包括施工工艺的合理性、工程质量的达标情况等；•定期与现场监理人员进行沟通，了解施工情况和存在的问题，并及时解决。
2.3 施工结束验收在施工结束之后，应进行施工结束验收，以确保施工质量的达标性和安全性。
施工结束验收包括以下步骤：•检查施工过程中的验收记录和相关证明文件，包括施工图纸的更改记录、材料的质检报告、施工设备的检测报告等；•检查施工过程中的施工质量，包括工程的平整度、垂直度、水平度等；•检查施工过程中的安全问题，包括施工设备的使用是否符合安全要求、施工人员的安全操作等；•检查施工完工后的防火、防雷等安全措施的完善性。
3. 验收标准建筑电气工程施工质量验收的标准应根据相关国家标准和建筑电气工程设计规范进行确定。
主要包括以下方面的内容：•施工图纸和设计要求的符合程度；•施工过程中的质量控制措施的落实情况；•施工过程中使用的材料和设备的合格性；•施工过程中的施工工艺和工程质量的达标情况；•施工结束后的安全问题和防护措施的完善性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、关于发布国家标准《建筑电气工程施工质量验收规范》的通知建标[2002]82号根据建设部《关于印发〈二000至二00一年度工程建设国家标准制定、修订计划〉的通知》(建标[2001]87号)的要求，浙江省建设厅会同有关部门共同修订了《建筑电气工程施工质量验收规范》。
我部组织有关部门对该规范进行了审查，现批准为国家标准，编号为GB50303—2002，自2002年6月1日起施行。
其中，3.1.7、3.1.8、4.1.3、7.1.1、8.1.3、9.1.4、11.1.1、12.1.1、13.1.1、14.1.2、15.1.1、19.1.2、19.1.6、21.1.3、22.1.2、24.1.2为强制性条文，必须严格执行。
原《建筑电气安装工程质量检验评定标准》GBJ303—88、《电气装置安装工程1kV及以下配线工程施工及验收规范》GB50258—96、《电气装置安装工程电器照明装置施工验收规范》GB50259—96同时废止。
本规范由建设部负责管理和对强制性条文的解释，浙江省开元安装集团有限公司负责具体技术内容的解释，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二00二年四月二、前言本规范是根据建设部《关于印发〈二000至二00一年度工程建设国家标准制定、修订计划〉的通知》(建标[2001]87号)的要求，由浙江建设厅负责组织主编单位浙江省开元安装集团有限公司(原浙江省工业设备安装公司)会同有关单位共同对《建筑电气安装工程质量检验评定标准》GBJ303—88、《电气装置安装工程1kV及以下配线工程施工及验收规范》GB50258—96、《电气装置安装工程电器照明装置施工验收规范》GB50259—96修订而成的。
本规范在编制过程中，编制组进行了比较广泛的调查研究，总结了我国建筑电气工程施工质量控制和质量验收的实践经验，在坚持“验评分离、强化验收、完善手段、过程控制”指导原则的前提下，与《建筑工程施工质量验收统一标准》GB50303—2001协调一致，并征求了设计、监理、施工各有关单位的意见。
于2001年10月进行审查定稿。
本规范是含有强制性条文的强制性标准。
是以保证工程安全、使用功能、人体健康、环境效益和公共利益为重点，对建筑电气工程施工质量作出控制和验收的规定。
同时也适当地规定了少许外观质量要求的条款。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》杂志上。
本规范以黑体字标识的条文为强制性条文，必须严格执行。
为了提高规范质量，请各单位在执行本标准的过程中，注意总结经验，积累资料，随时将有关意见和建议反馈给浙江省开元安装集团有限公司(地址：浙江省杭州市开元路21号邮政编码310001)，以供修订时参考。
本规范主编单位、参编单位和主要起草人：主编单位：浙江省开元安装集团有限公司参编单位：北京市建设工程质量监督总站杭州市建筑工程质量监督站浙江省建筑设计研究所上海市建筑工程质量监督总站主要起草人：钱大治王振生傅慈英刘波平林翰徐乃一李维瑜1 总则1.0.1为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。
说明：1.0.1明确规范制定的目的，是为对建筑电气工程施工质量验收时，提供判断质量是否合格的标准，即符合规范合格，反之不合格；换言之，要求施工时，对照规范来执行，因而规范起到保证工程质量的作用。
1.0.2本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收。
适用电压等级为10kV及以下。
说明：1.0.2 说明适用范围、建筑电气工程的含义和适用的电压等级。
1.0.3本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300—2001和设计规范配套使用。
说明：1.0.3 在电气分部工程质量验收时，判断技术及技术管理是否符合要求，是以本规范作依据。
而验收的程序和组织；单位(子单位)工程、分部(子分部)工程、分项工程和检验批的划分，以及合格判定；发生工程质量不符合规定的处理；以及验收中使用的表格及填写方法等，均必须遵循统一标准的规定。
1.0.4建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。
说明：1.0.4 本条是认真执行具体落实《建设工程质量管理条例》规定的体现，也是符合标准化法的规定。
即不管哪个层次的标准，其内容不得低于国家标准的规定。
1.0.5建筑电气工程质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。
说明：1.0.5 本条规定有两层意思。
第一，虽然制定规范时，已注意到相关法律、法规、技术标准和管理标准的有关规定，使之不违反且协调一致，但不可能全部反映出来，尤其是国家颁发的产品制造技术标准、技术条件中，对安装和使用要求部分，更是难能全部、完整反映。
制定规范时，已考虑到这个情况，对新产品安装、新技术应用，其施工质量验收作了比较灵活的描述。
第二，随着我国经济发展和技术进步加快，新的生产力发展迅猛，入世后，经济、技术标准和管理标准，必然会更迭或修正，即使本规范也在所难免，这层意思是说明要有动态观念，密切注意变化，才能及时顺利执行本规范。
2 术语2.0.1布线系统 wiring system一根电缆(电线)、多根电缆(电线)或母线以及固定它们的部件的组合。
如果需要，布线系统还包括封装电缆(电线)或母线的部件。
2.0.2电气设备 electrical equipment发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。
2.0.3用电设备 current-using equipment将电能转换成其他形式能量(例如光能、热能、机械能)的设备。
2.0.4电气装置 electrical installation为实现一个或几个具体目的且特性相配合的电气设备的组合。
2.0.5建筑电气工程(装置) electrical installation in building为实现一个或几个具体目的且特性相配合的,由电气装置、布线系统和用电设备电气部分的组合。
这种组合能满足建筑物预期的使用功能和安全要求,也能,满足使用建筑物的人的安全需要。
2.0.6导管 conduit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分,导管有足够的密封性,使电线电缆只能从纵向引人,而不能从横向引人。
2.0.7金属导管 metal conduit由金属材料制成的导管。
2.0.8绝缘导管 insulating conduit没有任何导电部分(不管是内部金属衬套或是外部金属网,金属涂层等均不存在)，由绝缘材料制成的导管。
2.0.9保护导体(PE) protective conductor (PE)为防止发生电击危险而与下列部件进行电气连接的一种导体：————裸露导电部件；————外部导电部件；————主接地端子；————接地电极(接地装置)；————电源的接地点或人为的中性接点。
2.0.10中性保护导体(PEN) PEN conductor一种同时具有中性导体和保护导体功能的接地导体。
2.0.11可接近的 accessible(用于配线方式)在不损坏建筑物结构或装修的情况下就能移出或暴露的，或者不是永久性地封装在建筑物的结构或装修中的。
(用于设备)因为没有锁住的门、抬高或其他有效方法用来防护，而许可十分靠近者。
2.0.12景观照明 landscape lighting为表现建筑物造型特色、艺术特点、功能特征和周围环境布置的照明工程，这种工程通常在夜间使用。
3 基本规定3.1 一般规定3.1.1建筑电器工程施工现场的质量管理，除应符合现行国家标准《建筑工程质量验收统一标准》GB 50300—2001的3.0.1规定外，尚应符合下列规定：1安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗；2安装和调试用各类计量器具，应检定合格，使用时在有效期内。
说明：3.1.1 《建筑工程施工质量验收统一标准》3.0.1对施工现场应有的质量管理体系、制度和遵循的施工技术标准及其检查内容(见《统一标准》附录A)作出了明确的规定。
本条结合本专业的特点，在符合《统一标准》3.0.1及附录A的规定前提下，作补充规定。
3.1.2除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。
说明：3.1.2 建筑电气工程施工，基本上在建筑结构施工完成以后，才能全面展开。
钢结构构件就位前，按设计要求做好电气安装用支架，螺栓等部位的定位和连接，而构件就位，形成整体，处于受力状态，若不管构件大小、受力情况，盲目采用熔焊连接电气安装用的支架、螺栓等部件，会导致构件变形，使受拉构件失去预期承载能力，而存在隐患，显然是不允许的。
气割开孔等热加工作业和熔焊一样会影响钢结构工程质量。
3.1.3额定电压交流1kV及以下的应为低压电器设备、器具和材料；额定电压大于交流1kV、直流1.5kV的应为高压电器设备、器具和材料。
说明：3.1.3 本条是对建筑电气工程高低压的定义。
与已颁布施行的国家标准《低压成套开关设备和控制设备》“第一部分：型式试验和部分型式试验成套设备”GB7251.1idt IEC439-1中的规定是一致的。
且与IEC-64的出版物364-1相吻合的。
是与国际标准相同的。
3.1.4电气设备上计量仪表和电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。
说明：3.1.4 这些仪表的指示或信号准确与否，关系到正确判断电气设备和其他建筑设备的运行状态，以及预期的功能和安全要求。
3.1.5建筑电气动力工程的空载试运行和建筑电气照明工程的负荷试运行，应按本规定执行；建筑电气动力工程的负荷试运行，依据电气设备及相关建筑设备的种类、特性，编制试运行方案或作业指导书，并应经施工单位审查批准、监理单位确认后执行。
3.1.6动力和照明工程的漏电保护装置应做模拟动作试验。
说明：3.1.6 漏电保护装置，也称残余(冗余)电流保护装置，是当用电设备发生电气故障形成电气设备可接近裸露导体带电时，为避免造成电击伤害人或动物而迅速切断电源的保护装置，故而在安装前或安装后要作模拟动作试验，以保证其灵敏度和可靠性。
3.1.7 接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接。
3.1.8 高压的电气设备和布线系统继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB 50150的规定。
说明：3.1.8 高压的电气设备和布线系统及继电保护系统，在建筑电气工程中，是电网电力供应的高压终端，在投入运行前必须做交接试验，试验标准统一按现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150执行。
