南方CASS编码测图

6-狭长灌木林，7-盐碱地，8-沙地，9-花圃) 不拟合边界：H+数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，6-狭长灌木 林，
7-盐碱地，8-沙地，9-花圃) 圆形物：Y+数(0半径，1-直径两端点，2-圆周三点) 平行体:P+(X(0-9)，Q(0-9)，K(0-6)，U(0-6)…) 控制点：C+数(0-图根点，1-埋石图根点，2-导线点，3-小三角点，4-三角点，
宗教设施 A97塔形建筑物 A98独立坟
A99坟地
表D-3 描述连接关系的符号的含义
符号
含义
+
本点与上一点相连，连线依测点顺序进行
-
本点与下一点相连，连线依测点顺序相反方向进行
n+
本点与上n点相连，连线依测点顺序进行
n-
本点与下n点相连，连线依测点顺序相反方向进行
p
本点与上一点所在地物平行
np
本点与上n点所在地物平行
5-土堆上的三角点，6-土堆上的小三角点，7-天文点，8-水准点，9-界址点) 例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙
T0──标准铁路(大比例尺)，Y012.5──以该点为圆心半径为12.5m的圆
表D-2点状地物符号代码表
符号类别
编码及符号名称
A00水文站
A01停泊场
A02航行灯塔 A03航行灯桩 A04航行灯船
表D-1线面状地物符号代码表 坎类(曲)：K(U)+数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5-陡崖，6-干沟) 线类(曲)：X(Q)+数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公路，5-地类界，

手把手教你全站仪和南方CASS软件测绘地形图一、建立平面控制坐标系。

对每一个站在测前都应先确立使用何种平面控制坐标系，有条件的站（如测站附近有国家三角点或者能用GPS 的站），应建立大地坐标系，无条件的站可建立测站独立的平面直角坐标系（起始方位角以磁北为0度）。

以下介绍采用独立平面直角坐标系的测站如何测绘地形图。

1、对于地形变化不太复杂的站。

首先需在测绘地形图的范围内选择一个仪器站点并打上木桩，桩头钉上平头钢钉，对这一仪器站点的要求是：视线开阔，能看到测图范围内的大多数碎部测点。

建立后视站点，其方法是在仪器站点上架好全站仪，将罗盘仪或指北针放在全站仪上，使全站仪视线与指北针的正北方向一致，将全站仪水平方向止动，在其视线前方一定距离的点位上打上木桩，桩头钉上平头钢钉。

用四等水准测量上述两点的高程。

2、确定两站点的坐标。

首先假定仪器站点的坐标，一般假定为：北向N（X）=10000.000，东向E（Y）=10000.000，其高程Z=测定值。

测定后视站点坐标，其方法是先用全站仪测定两点间的平距，后视站点的坐标为：北向N（X）=10000.000+两点间的平距，东向E（Y）=10000.000，其高程Z=测定值。

3、在全站仪的内存中建立存储测量坐标的文件夹。

将两站点的坐标编点号并输入至全站仪的该文件中（这里仪器站点编为1号后视站点编为2号）。

建立存储文件夹与输入坐标的方法参照全站仪的使用手册。

二、野外测绘工作。

一般采用草图测记法，需先绘出测区草图，将各碎部测量点上的点号记录在草图的相应位置上，并注记地物地貌。

1、建立测区图根点。

如果测区较大一个仪器站看不完全部碎部，这时还应该建立多个图根控制点（支导点），在选定的点位上打上木桩，桩头钉上平头钢钉，并编号命名，如ZD1、ZD2…..等。

2、建站。

因仪器型号不同其操作不大相同，下面以NTS352全站仪为例，首先将全站仪架在1号点上并对中整平，量出钉头至全站仪横轴中心的高度，测量温度、气压、凌镜高，一并输入到全站仪中，全站仪建站过程如下：按MENU键→F1→输入→“文件名”→回车→F1→输入→“1”回车（标识符可空）→▼→输入→“仪高”→回车→ OK？是→记录？是。

一、准备工作
1、如果是首次安装的CASS 9.1，在正确安装完成以后，必须
先安装几个常见的Windows字体（扁等线体→迷你简特细等线体，
长等线体→FZXiDengXian-Z06S，中等线体→FZZhongDengXianZ07S），然后再开始使用南方CASS 9.1； 2、加入CASS环境（文件→加入CASS环境）； 3、关闭编组：编辑→编组选择→Off。
6、外业数据采集
宁冶勘股份公司
⑴、采用全站仪直接采集地物点坐标，最大测距长度不超
过160米。测前测后均需进行定向检查（测定定向坐标并保存）；
⑵、数据采集时使用专用图纸绘制实地草图。不得使用计 算机（含PDA等）和其它图纸绘制草图； ⑶、数据采集结束后，在规定的时间内将采集到的碎（细） 部点数据传输至计算机中。
测量地物（线状）
人工草地 高压输电线 低压配电线 通讯线 道路边线 有坎池塘 无坎池塘 房屋（混） 房屋（砖） 房屋（木） 房屋（架空） 房屋阳台 活树篱笆
外业编码
RCD GY DY TX DL CTK CTW FWH FWZ FWM FWJ FWY HLB
常见的测量地物自定义编码表二
测量地物（点状）
外业编码
SXQ
HDY HDB JDK WDK BXQ WXP DJX WQ
不依比例尺支柱（方）
垃圾台 门墩
ZZF
LJ MD
栅栏、栏杆
铁丝网 有人行道车行桥
ZL
TS CXQ
备注说明：
宁冶勘股份公司
外业测图时，编码基本按照测量点的汉语拼音首字母输入， 有的地物点汉语拼音首字母可能一样，应考虑调整，或者利用3
个字母进行编码，注意首字母不能使用P、Y、U、Q、B，内业处

南方测绘CASS实用教程$number{01}目录•CASS软件概述•CASS软件基本操作•CASS软件高级功能应用•CASS软件数据处理与转换•CASS软件在测绘工程中的应用实例•CASS软件常见问题及解决方法01CASS软件概述CASS软件背景及功能背景CASS软件是中国南方测绘仪器有限公司基于AutoCAD平台开发的一套集地形、地籍、空间数据建库、工程应用、土石方算量等功能于一体的软件系统。

功能CASS软件具有强大的地形、地籍数据处理能力，支持各种测量数据格式，提供丰富的编辑、分析工具，可广泛应用于土地、规划、房产、水利等领域。

土地管理城市规划房产测绘水利工程CASS 软件应用领域CASS 软件可用于房产测绘中的房屋面积计算、共有面积分摊、产权产籍管理等任务。

CASS 软件在水利工程中可实现水库库容计算、河道断面测量、堤防工程设计等功能。

CASS 软件可用于土地利用现状调查、土地规划、土地整理等项目的数据处理和分析。

CASS 软件支持城市规划中的地形分析、用地评价、规划方案设计等功能，为城市规划提供科学依据。

CASS软件安装与启动安装用户可从南方测绘官网下载安装程序，按照安装向导提示完成软件的安装过程。

安装前需确保计算机满足最低系统要求。

启动安装完成后，在桌面或开始菜单中找到CASS软件图标，双击打开软件。

首次启动需进行初始化设置，包括选择工作空间、设置单位等。

02CASS软件基本操作123界面介绍与设置文件管理新建、打开、保存工程文件等操作，支持多种数据格式。

主界面构成包括标题栏、菜单栏、工具栏、状态栏等部分，提供全面的绘图和编辑功能。

界面设置支持自定义工具栏、快捷键等，提高操作效率。

数据输入与编辑数据输入支持键盘输入、文件导入等多种方式，实现快速准确的数据录入。

数据编辑提供丰富的编辑工具，如移动、旋转、缩放等，满足各种编辑需求。

属性编辑支持对图形对象进行属性编辑，如修改颜色、线型等。

图形显示与控制视图控制提供缩放、平移、旋转等视图操作，方便用户查看和编辑图形。

细分招聘专家，精准求职首选：测绘就业网南方CASS测绘成图软件应用常见问题解答问:CASS屏幕菜单不见了?答:如果关掉了，打开CAD设置，显示屏幕菜单就可以了，如果最小化了，拉下来就行了问:CASS51，CASS61（PJ）在CAD2002中文字消隐始终用不了?答:南方CASS5.1～6.1文字消隐不能使用，这在正版中也存在。

实际上是因为你的CAD没有安装EXpress增效工具，而非CASS软件破解不完善。

问:如何去掉菜单栏与工具栏之间较大的空白？答:把Acrobat软件去掉就可以了问:我在cass5.1中画的图怎么保存不了，会出对话框说：写入/关闭文件时出错?答:选取有用的图纸内容，用cass5.1的窗口存盘或多边形存盘功能将图纸另存为另一文件。

问:CASS5.0中在图幅整饰中，为什么不能完全删除图框外实体?答南方CASS在图纸分幅中，确实存在一些问题，特别是采用批量分幅，还存在分幅后缺这少那的问题。

其中：1、一部份是操作者的问题，在分幅时要求图纸全屏显示，关闭对象捕捉等；2、一部份是软件平台AUTOCAD本身存在，如图幅边有不可分割的字体、块等；3、还有是CASS软件存在的缺陷，特别是在CASS5.1以前的版本。

实际上这个问题南方公司早就注意到了，在推出的最新版6.1中问题就较少。

建议楼主使用南方CASS新版。

问:如何从cass的界面切换到autocad的界面？答:在CASS中，按下例选项操作既可：文件-AUTOCAD系统配置-配置-UNNAMED PROFILE-置为当前-确定。

问:在cass软件上怎么才能显示点号呀答:数据文件上的点号有的话，通过展点就可以了问:断面图文字不能修改，表格也没法修改，整个断面及表格、文字就像一个块，且不能打断。

是什么原因？答:把编辑里的编组选择关闭即可问:在CASS6.0中成图时为什么高程点位与数据不能分开，当数据压盖地物时不好只移位数据而点位不变？在CASS6.0的“编辑”中“图层控制”子菜单中为什么象“实体层→当前层”等好多菜单命令都是无效命令？答: 在cass6.1中将“文件-cass6.1参数配置-地物绘制-展点注记”设为分置即可分开。

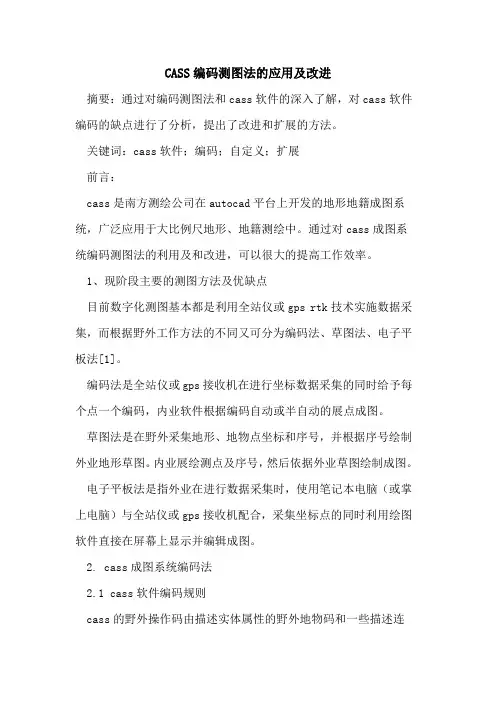

CASS编码测图法的应用及改进摘要：通过对编码测图法和cass软件的深入了解，对cass软件编码的缺点进行了分析，提出了改进和扩展的方法。

关键词：cass软件；编码；自定义；扩展前言：cass是南方测绘公司在autocad平台上开发的地形地籍成图系统，广泛应用于大比例尺地形、地籍测绘中。

通过对cass成图系统编码测图法的利用及和改进，可以很大的提高工作效率。

1、现阶段主要的测图方法及优缺点目前数字化测图基本都是利用全站仪或gps rtk技术实施数据采集，而根据野外工作方法的不同又可分为编码法、草图法、电子平板法[1]。

编码法是全站仪或gps接收机在进行坐标数据采集的同时给予每个点一个编码，内业软件根据编码自动或半自动的展点成图。

草图法是在野外采集地形、地物点坐标和序号，并根据序号绘制外业地形草图。

内业展绘测点及序号，然后依据外业草图绘制成图。

电子平板法是指外业在进行数据采集时，使用笔记本电脑（或掌上电脑）与全站仪或gps接收机配合，采集坐标点的同时利用绘图软件直接在屏幕上显示并编辑成图。

2. cass成图系统编码法2.1 cass软件编码规则cass的野外操作码由描述实体属性的野外地物码和一些描述连接关系的野外连接码组成。

cass专门有一个野外操作码定义文件jcode.def，该文件是用来描述野外操作码与cass系统内部绘图编码的对应关系的，用户可编辑此文件使之符合自己的要求。

野外操作码定义文件jcode.def用于定制有码作业时的野外操作码，文件每行定义一个野外操作码，最后一行用“end”结束，文件格式为：野外操作码，cass 2008编码……end2.1.1 野外操作码的定义规则（1）野外操作码有1-3位，第一位必须是英文字母，大小写等价，后面是范围为0-99的数字，无意义的0可以省略，例如，a和a00等价、f1和f01等价。

（2）野外操作码后面可跟参数，如野外操作码不到3位，与参数间应有连接符“-”，如有3位，后面可紧跟参数，参数有下面几种：控制点的点名；房屋的层数；陡坎的坎高等。

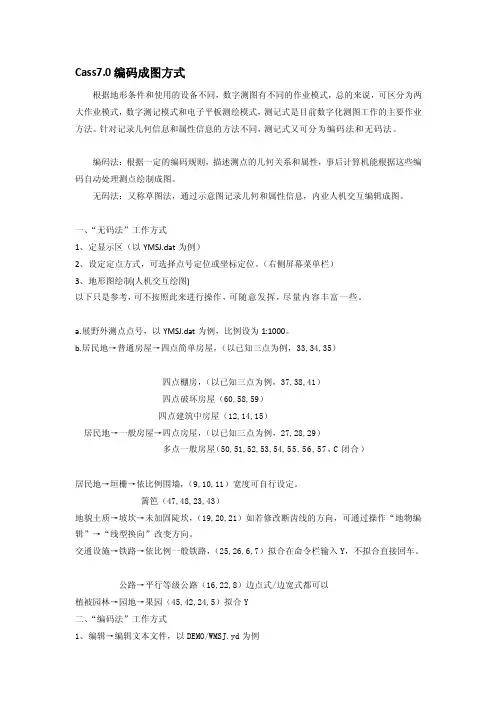

Cass7.0编码成图方式根据地形条件和使用的设备不同，数字测图有不同的作业模式，总的来说，可区分为两大作业模式，数字测记模式和电子平板测绘模式，测记式是目前数字化测图工作的主要作业方法。

针对记录几何信息和属性信息的方法不同，测记式又可分为编码法和无码法。

编码法：根据一定的编码规则，描述测点的几何关系和属性，事后计算机能根据这些编码自动处理测点绘制成图。

无码法：又称草图法，通过示意图记录几何和属性信息，内业人机交互编辑成图。

一、“无码法”工作方式1、定显示区（以YMSJ.dat为例）2、设定定点方式，可选择点号定位或坐标定位。

（右侧屏幕菜单栏）3、地形图绘制(人机交互绘图)以下只是参考，可不按照此来进行操作，可随意发挥，尽量内容丰富一些。

a.展野外测点点号，以YMSJ.dat为例，比例设为1:1000。

b.居民地→普通房屋→四点简单房屋，（以已知三点为例，33,34,35）四点棚房，（以已知三点为例，37,38,41）四点破坏房屋（60,58,59）四点建筑中房屋（12,14,15）居民地→一般房屋→四点房屋，（以已知三点为例，27,28,29）多点一般房屋（50,51,52,53,54,55,56,57，C闭合）居民地→垣栅→依比例围墙，（9,10,11）宽度可自行设定。

篱笆（47,48,23,43）地貌土质→坡坎→未加固陡坎，（19,20,21）如若修改断齿线的方向，可通过操作“地物编辑”→“线型换向”改变方向。

交通设施→铁路→依比例一般铁路，（25,26,6,7）拟合在命令栏输入Y，不拟合直接回车。

公路→平行等级公路（16,22,8）边点式/边宽式都可以植被园林→园地→果园（45,42,24,5）拟合Y二、“编码法”工作方式1、编辑→编辑文本文件，以DEMO/WMSJ.yd为例2、绘图处理→编码引导，编码引导文件选DEMO/WMSJ.yd，坐标数据文件选DEMO/WMSJ. dat，提示引导完毕，点击全图图标，可观察计算机自动绘出图形。

16
数字测图
出版社
理工分社
图3-5 编码数据格式
17
数字测图
出版社
理工分社
2.编码成图
野外采集的数据传输到电脑里面以后，需要对一些观 测过程有错误的数据进行修改、编辑，数据的保存格式为 ：*.dat。 1)定显示区 2)简码识别
18
数字测图
出版社
理工分社
图3-6 选择简编码文件
19
数字测图
数字测图
出版社
理工分社
学习情境3
编码法测图
一. 数据编码简介 二. 简编码法数据采集和成图…
1
数字测图
出版社
理工分社
一、数据编码简介 要真正实现编码法测图，首先有必要了解编码 的规则和构成。南方CASS软件有野外操作码和内 部编码，它们之间通过一个特定文件进行一一对应 转换 1.野外操作码
CASS7.0的野外操作码由描述实体属性的野外地物码 和一些描述连接关系的野外连接码组成。CASS7.0专门有 一个野外操作码定义文件jcode.def，该文件是用来描述野 外操作码与CASS7.0内部编码的对应关系的，用户可编辑 此文件使之符合自己的要求，文件格式为：野外操作码， CASS7.0编码……END。
21
数字测图
出版社
理工分社
3）碎部数据采集。在测图的过程中，主要是 在每测定一个地物点的时候都要在电子手簿或者全 站仪上输入地物点的简编码，简编码一般由一位字 母和一或两位数字组成。 4）内业成图。定显示区的操作方法与“草图 法”一致。简编码识别：将带简编码格式的坐标数 据文件转化成计算机能够识别的程序内部码；简编 码识别完毕后，屏幕上自动绘制出平面图形。 4.基本要求 学生独立完成数据采集及内业成图。 5.提交成果 1）编码文件； 2）数字地形图成果。

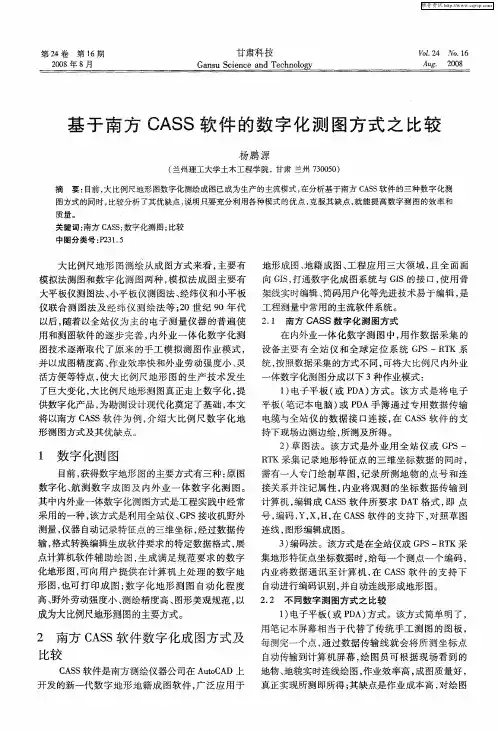

化地形 图 ， 向用 户 提 供 在计 算 机 上 处 理 的数 字 地 内业将数据通讯至计算机 ， Ｃ Ｓ 可 在 Ａ Ｓ软件 的支持下
形 图， 也可 打印成 图 ； 字化地形 测 图 自动化 程度 自动进行编码识别 ， 自动连线形成地形 图。 数 并 高、 野外 劳 动强 度小 、 绘精 度 高 、 测 图形 美 观规 范 ， 以 ２ ２ 不 同数字 测 图方式之 比较 ．
维普资讯
第ｌ ６期
杨鹏 源 ： 于 南方 Ｃ Ｓ 件 的数字 化 测 图方 式之 比较 基 Ａ Ｓ软
５ ７
人员 的素质要求 高 ； 另外 由于野外测量作业的环境
３ 编码法。编码法与草图法测图不同之处是现 ）
内业通过绘 复杂， 笔记本 的粉尘 、 防潮、 电池容量及屏幕亮度等 场不要绘草图而是给测量 的点 以编码 ， 自动成图。其优点是 由 等都难以满足要求 ， 同时， 由于该模式绘 图员都在测 图软件批量处理编码数据 ，
测量 ， 仪器 自动记录特征点的三维坐标 ， 经过数据传 连线 ， 图形 编 辑成 图 。 输， 格式转换编辑生成软件要求 的特定数据格式 ， 展 ３ 编码法。该方式是在全站仪或 Ｇ Ｓ— Ｔ ） Ｐ Ｒ Ｋ采 点计算机软件辅助绘 图， 生成满足规范要求 的数字 集地形特征点坐标数据时， 给每一个测点一个编码 ，
成为大比例尺地形测图的主要方式。
１ 电子平板 （ Ｐ Ａ） ） 或 Ｄ 方式 。该方式简单 明了，
２ 南方 Ｃ Ｓ Ａ Ｓ软 件数 字化 成 图方式及 比较
用笔记本屏幕相 当于代替 了传统手工测 图的图板 ，
每测完一个点 ， 通过数据传输线就会将所测坐标点 自动传输到计算机屏幕 ， 图员可根据现场看到 的 绘
质 量。

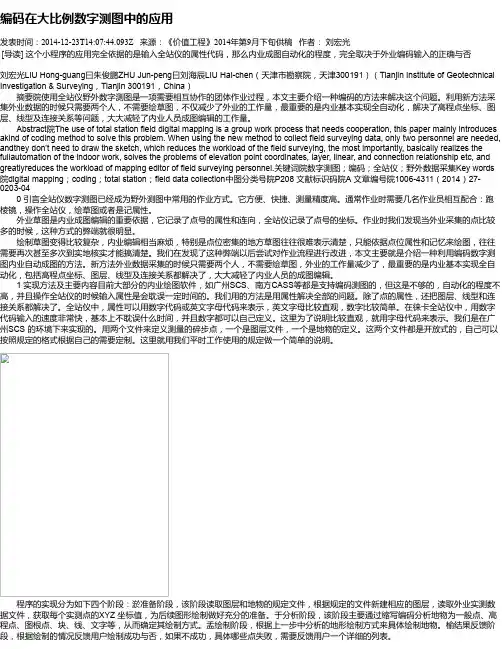

编码在大比例数字测图中的应用发表时间：2014-12-23T14:07:44.093Z 来源：《价值工程》2014年第9月下旬供稿作者：刘宏光[导读] 这个小程序的应用完全依据的是输入全站仪的属性代码，那么内业成图自动化的程度，完全取决于外业编码输入的正确与否刘宏光LIU Hong-guang曰朱俊鹏ZHU Jun-peng曰刘海辰LIU Hai-chen（天津市勘察院，天津300191）（Tianjin Institute of GeotechnicalInvestigation & Surveying，Tianjin 300191，China）摘要院使用全站仪野外数字测图是一项需要相互协作的团体作业过程，本文主要介绍一种编码的方法来解决这个问题。

利用新方法采集外业数据的时候只需要两个人，不需要绘草图，不仅减少了外业的工作量，最重要的是内业基本实现全自动化，解决了高程点坐标、图层、线型及连接关系等问题，大大减轻了内业人员成图编辑的工作量。

Abstract院The use of total station field digital mapping is a group work process that needs cooperation, this paper mainly introduces akind of coding method to solve this problem. When using the new method to collect field surveying data, only two personnel are needed, andthey don't need to draw the sketch, which reduces the workload of the field surveying, the most importantly, basically realizes the fullautomation of the indoor work, solves the problems of elevation point coordinates, layer, linear, and connection relationship etc, and greatlyreduces the workload of mapping editor of field surveying personnel.关键词院数字测图；编码；全站仪；野外数据采集Key words 院digital mapping；coding；total station；field data collection中图分类号院P208 文献标识码院A 文章编号院1006-4311（2014）27-0203-040 引言全站仪数字测图已经成为野外测图中常用的作业方式。

CASS简码在测图工作中的应用0引言随着近代科学技术的发展，高效率、高精度和一体化成图的方法已成为主流，本文详细的阐述了全站仪和RTK简码记录方法以及在内业使用南方CASS成图软件实现自动成图的过程，着重描述了南方CASS“简码识别”的步骤和特点，以某项目为例，验证CASS简码工具的可靠性和实用性。

为日常的绘图工作提供的很大的便利，同时可靠性也可以保证。

1概述CASS软件是测绘行业常用的制图软件，随着软件的不断更新，软件的工具也在不断的增加，数据编码也在逐渐的被关注和使用，数据编码是用来区别地物属性、表示地物链接方式的有规则的字符串，数据编码的内容包括：地物要素编码、连接关系码、面状地物填充码等。

现在大多数的成图软件都体现了各自的编码自动成图方法，本文主要介绍CASS成图系统中“简码识别”的使用方法”。

2CASS简码简码就是在碎步测量时输入的地物属性提示码，经过CASS软件的“简码识别”编辑后，自动转换为程序内部码。

CASS系统的有码作业模式就是一个有代表性的简码输入方案。

CASS系统简码可分为：类别码、关系独立符号码。

每种只有1～3位字符组成。

CASS的内部简码就存放在安装目录中SYSTEM文件中的JCODE.DEF文档内，包括了每一个简码所对应的程序内部码，CASS简码的形式简单、规则性强、无需特备记忆，并且能同时采集测点的地物要素。

2.1CASS简码、实体编码对应的实体CASS中每一种地物都有自己的符号同时也有自己的实体编码，如：K0,204201,未加固陡坎；K1,204202,加固陡坎；K2,204101,未加固斜坡；K3,204102,加固斜坡……等，在野外作业中，线状地物测点较多，独立地物测点较少，多数为1个点。

部分线状简码、实体编码对应表如下：2.1.1线状地物线状地物包括：河流、干渠、干沟、铁路、高速公路、国道、县级以上公路、斜坡、陡坎、石垄、等外公路、内部道路、地类界、围墙、栅栏、篱笆、铁丝网、输电线、配电线、通信线、权属界线等。

和垂直方向)> 在准备绘制直线的方向点击鼠标
距离<m>:13.5 屏幕从最后点垂直第二条线向左绘出第三条线
曲线Q/边长交会B/跟踪T/区间跟踪N/垂直距离Z/平行 线X/两边距离L/闭合C/隔一闭合G/隔一
点J/微导线A/延伸E/插点I/回退U/换向H点P/<点号>j 准备隔一个点绘制垂直线到另一指定点
3. 绘制地物。根据草图上各地物的点号连接关 系，在下方命令行的提示下，输入地物相应的 点号，绘制地物。
绘制多点房屋
打开右侧屏幕菜单的居民地下的 一般房屋对话框，选择其中多点 一般房屋。
根据实测点172、176、45和丈量距离15.3m、 13.5m、14.8m应用软件生成的多点一般房屋。
和垂直方向)> 在准备绘制直线的方向点击鼠标
距离<m>:15.3 屏幕从点176垂直第一条线向上绘出第二条线 曲线Q/边长交会B/跟踪T/区间跟踪N/垂直距离Z/平行
线X/两边距离L/闭合C/隔一闭合G/隔一 点J/微导线A/延伸E/插点I/回退U/换向H点P/<点号>a 微导线 - 键盘输入角度(K)/<指定方向点(只确定平行
某些点状地物的形状、大小固定，方位依真实方 位表示，如窑洞、流水指向箭头等。
CASS中流水指向箭头是由鼠标在屏幕上定点以 确定箭头的尾部，然后沿着河流的流向拖动鼠标 到任意位置，再按左键，软件将自动把规定大小 的流水箭头符号绘制在屏幕上。
窑洞、地下建筑物的地表出入口等点状符号还 包括形状固定，但其大小、方向均变化的依比 例尺型的符号。
1. 点状地物编辑
大部分的点状符号，其形状、大小及其方向均 固定，如测量控制点、独立地物的路灯、避雷 针、旗杆等。

第十章南方CASS成图软件第一节CASS7.0系统简介一、CASS7.0概述南方地形地籍成图软件CASS是南方测绘仪器公司基于AutoCAD平台开发的GIS前端数据采集系统，广泛应用于地形成图、地籍成图、工程测量应用领域。

它面向GIS，彻底打通了数字化成图系统与GIS的接口。

使用骨架线实时编辑、简码用户化、GIS无缝接口等先进技术。

CASS7.0版本相对于以前各版本除了平台、基本绘图功能上作了进一步升级之外，针对土地详查、土地勘测定界的需要开发了很多专业实用的工具。

CASS7.0的技术特色主要有以下几个方面：1．采用CELL 技术的人机交互界面，数据编辑管理、系统设置更方便快截；2．方便灵活的电子平板多测尺功能，更符合测量习惯3．完全可视化的断面设计功能，图数互动，设计过程更直观；4．方便的图幅管理功能，地形图分幅管理更规范；5．方便质量全程控制，与主流GIS无缝接口。

二、CASS7.0的运行环境1．硬件环境Pentium（r）Ⅲ以上CPU，至少256的内存，大于300MB的硬盘剩余存储空间，1028×768以上分辨率的彩色显示器。

2．软件环境操作系统：Windows9X/Me/2000/XP;支撑软件：AutoCAD2002/ AutoCAD2004/ AutoCAD2005/ AutoCAD2006三、CASS7.0的安装CASS7.0的安装包括AutoCAD2006和CASS7.0的安装，其过程如下：1．AutoCAD2006的安装安装AutoCAD2006时，应选择完全安装，以防止CASS部分功能不能使用，安装结束后，应运行一次绘制一条直线或绘制一个圆等确认AutoCAD2006已经正确安装，并能正常使用、退出，再安装CASS7.0。

2．CASS7.0的安装在安装光盘中，打开CASS7.0文件夹，找到setup.exe文件并双击它，进行安装。

注意CASS7.0系统必须安装在根目录的CASS7.0子目录下，在安装过程中会自动弹出软件狗的驱动程序安装向导。

检 如果不考 虑这些 地形 线 ，而用坐 标数据 文件 直接 生成 技与 传 统作 业经 验 的产 物 。在 数 字化 编 辑 过程 中 ，
修改、 编辑 、 评价等不能过于相信屏幕 ， 要以规范为 三角网， 往往会出现三角网边横穿陡坎 、 山脊线等不合 查 、 建立标 准 的数据 参数 。另外 ， 编辑 地形 图时要 充 理 现象 ， 以此绘 制 的等 高线将 失真 。 南方 Ｃ Ｓ 在 Ａ Ｓ软件 依 据 ，
（ ） 幅原则 。１： ０数字 地形 图按 １ ０ Ｉ ２分 ２０ ０ ０１ × ０ Ｔ
符号和点状地物等。 遇到这样 的情况时 ， 需制作新的线
２２２ 手工 交互式操 作方 法 ． ．
（ ） 标系 和高程 系 。 １坐 坐标 系采用 １５ ９ ４北京坐 标 型和点状符号 ， 并应用新符号替换旧符号 。 （ ） 号抽稀 。符号抽 稀 主要 针对 高程 注记 和植 １符 被填 充 ， 高程 注记标 注优先保 留特 征点 高程值 。 而植被
虑地性 线 ， 在建 模之 前先 绘 出 ， 注意 输 入坎 高 ， 应 并 然 后建 Ｄ Ｍ 时根据 提示选 择考 虑陡坎 。 Ｔ 只有这 样才 能生 成合理 的 Ｄ Ｍ 三角 网 ，进 而绘 出准确逼 真 的等高 线 。 Ｔ
４ 结 论
数字化 编辑 离不 开传统 的作 业经验 ，它 是现 代科
在建立地面高程模型 （ Ｔ 之前 ， Ｄ Ｍ） 应剔除 明显高
２ １ 正 ０１
新 疆 有 色 金 属
７ ５
ＡＳ 出地面不能代表当地高程的碎部点。重要的一点是要 以及注记等均应断开。在南方 Ｃ Ｓ 成图软件中提供 穿 穿二 线 间 、 高程注记 、 穿 穿 使用“ 选择地形线” 功能 ， Ｄ Ｍ的三角网边经过地形 了 自动切 除穿 陡坎 、 围墙 、 使 Ｔ 完全满足等高线的修剪。 线， 一般 要 将 山脊 线 、 山谷 线 、 度 变 化 线 、 貌 变 向 指定区域内的等高线等功能， 坡 地 当等 高线 的坡 向不能 判别 时 ， 应加绘 示坡 线 。 还 线 、 顶线 和坡 底 线 等用 复合 线 绘 出 ， 建 Ｄ Ｍ 时考 坡 在 Ｔ

CASS软件在1:500比例尺数字测图中的应用摘要：在阐述数字测图外业和内业基本流程的基础上，对多种成图软件进行对比，最终选择了CASS7.1软件。

以实际工程为例，采用简单的编码方法，完成了1:500数字地形图的测绘，经过二阶检查和一级验收，证明了成果的精度和可靠性满足要求。

最后得出有益的结论，为地形测绘工作带来了良好的经济效益。

关键词：CASS软件，数字，测图1 引言随着测绘科学技术和计算机科学技术的发展，尤其是先进的现代测绘仪器设备的出现，比如全站仪、GPS RTK和CORS系统等的出现，数字测图已逐步取代了传统的白纸法成图。

目前，获得数字地形图的方法主要有原图数字化、航测数字成图和地面数字测图三种。

不管哪种成图方法，其主要作业过程都包括野外数据采集、内业数据处理（数据预处理和成图）以及地形图输出(图纸输出和提供电子图等)三个环节[1-2]，其流程见图1。

图1 全野外数字测图流程当测区面积不大(即几十km2)，又没有合乎要求的大比例尺地图时，且测绘经费比较充足的情况下，可直接采用地面数字测图的方法(也称内外业一体化数字测图)，是各测绘单位用得最多的数字测图方法。

该方法测图精度高，采取必要的措施，可将重要地物相对于邻近控制点的精度控制在5cm之内，能够满足1:500比例尺测图的要求。

2 数字测图的外业实施2.1控制测量随着GPS技术的发展成熟及全站仪的普及，三角测量现在已基本上淡淡出了控制测量这个舞台。

所以对大多数的人员而言，无疑大大地减轻了工作的强度。

去掉了三角测量的种种枷锁的限制，取而代之的是更为灵活的GPS网及导线(网)测量。

为了限制误差的传播和控制累积，保证测图和施工的精度及速度。

一般先进行整个测区的控制测量，即通过平面控制和高程控制测量控制点的平面位置和高程。

控制测量的常用方法有：导线或导线网、三角网、三边网、边角网和GPS网等方法，但由于GPS技术和全站仪的普及，使得GPS控制网和导线测量方案在控制测量愈来愈多[2]。

AutoCAD2002/2004/2005/2006平台
▪ ACAD2006的新
特色
动态输入： 抬起头来的 设计
动态块：块 与整个布局 联动
提取属性数 据到表格
CASS7.0主界面
•菜单栏
•CASS工具 栏
•命令 栏
•图1-1 CASS7.0界面
•CAD工具 栏
•屏幕菜单
•状态 栏
地形制图部分
主要内容：
▪ 数字化测图的准备工作：
测区控制、碎部测量、测区分幅、人员安排
▪ 绘制平面图 ▪ 绘制等高线（绘制地形图） ▪ 图形编辑：
常用编辑、图形分幅、图幅整饰
▪ 地形测图的基本技巧
•地形图的概念
地形图：是按一定比例尺表示地貌、地物平面位置 和高程的一种正射投影图。
▪ 地貌一般用等高线表示，能反映地面的实际
•数据采 •数集据监 •数理据转
换
•采集
•交换
•地形制图 •地籍管理 •工程应用
•CASS 7.0
•检查 •发布 •更新
•ObjectARX技术
•AutoCAD2002～2006
•底•层•平•台
•测绘 •勘察
•国土 •房产 •规划 •水利 •电力 •矿山 •交通
运行平台
▪ AutoCAD2006平台，同时支持
高度、起伏状态，具有一定的立体感，能满 足图上分析研究地形的需要。
▪ 地物用规定的地物符号表示 。 ▪ 所以一幅完整的地形图应该包括等高线和地
物符号。
地形图的基本绘制流程：
•数据输入 •全站仪、测图精灵、原始数据
•选择定点方式
•点号、坐标
•绘制地物符号
•建立DTM，绘制等高线
•修剪、注记等高线

技巧1：山区数字地面模型（DTM）处理数字地面模型（DTM），是在一定区域范围内规则格网点或三角网点的平面坐标（x，y）和其地物性质的数据集合，如果此地物性质是该点的高程Z，则此数字地面模型又称为数字高程模型（DEM）。

这个数据集合从微分角度三维地描述了该区域地形地貌的空间分布。

在常见绘图软件中，软件对于地形线中坎线能够自动识别，而对于诸如山脊线、山谷线等一些不能自动识别，构成DTM时（特别是在山区），系统往往产生与实地偏差较大的DTM网，人工干预往往内业工作量巨大。

为提高工作效率，我建议内业人员在编缉地物，坎线时，待校核正确无误时，保存一份作为正式地物关系图待用。

然后对事先未编缉的山脊线，山谷线进行人工编缉。

具体方法如下：①事先设定坎线比高为0.01米；②将外业存在的山脊线、山谷线，分水线、汇水线、山脚线、坡顶线等采用不加固坎线编缉，坎符号毛刺方向指向坡下。

③移动鼠标至屏幕顶部菜单“等高线”项，按左键，出现如图0-1所示的下拉菜单。

④移动鼠标至“由数据文件建立DTM”项，该处以高亮度（深蓝）显示，按左键，这时，输入文件名C:＼CASS50＼DEMO＼DGX.DAT，将鼠标左键移至“打开”按钮处并点击左键后命令区提示：请选择: 1.不考虑坎高 2.考虑坎高<1>:回车（默认选1）。

说明：此处提问在建立三角网时是否要考虑坎高因素。

如果要考虑坎高因素，则在建立DTM 前系统自动沿着坎毛的方向插入坎底点（坎底点的高程等于坎顶线上已知点的高程减去坎高），这样新建坎底的点便参与三角网组网的计算。

因此在建立DTM之前必须要先将野外的点位展出来，再用捕捉最近点方式将陡坎绘出来，然后还要赋予陡坎各点坎高。

请选择地性线:(地性线应过已测点，如不选则直接回车)Select objects:回车（表示不选地性线）。

说明：地性线是过已知点的复合线，如山脊线、山谷线。

如有地性线，可用鼠标逐个点取地性线，如地性线很多，可专门新建一个图层放置，提示选择地性线时选定测区所有实体，再输入图层名将地性线挑出来。
