SG3525和SG3524的功能特点比较

SG3525说明书SG3525脉宽调制型控制器是美国通用电气公司的产品，作为SG3524的改进型，更适合于运用MOS 管作为开关器件的DC/DC变换器，它是采用双级型工艺制作的新型模拟数字混合集成电路，性能优异,所需外围器件较少。

它的主要特点是：输出级采用推挽输出，双通道输出，占空比0—50%可调.每一通道的驱动电流最大值可达200mA,灌拉电流峰值可达500mA.可直接驱动功率MOS管，工作频率高达400KHz，具有欠压锁定、过压保护和软启动等功能。

该电路由基准电压源、震荡器、误差放大器、PWM比较器与锁存器、分相器、欠压锁定输出驱动级，软启动及关断电路等组成，可正常工作的温度范围是0-700C。

基准电压为5.1 V士1％，工作电压范围很宽，为8V到35V。

一、引脚功能SG3525采用16端双列直插DIP封装,引脚图及各端子功能介绍如下：(图形如图１）图１错误!INV。

INPUT(反相输入端、１脚）：误差放大器的反相输入端，该误差放大器的增益标称值为80db,其大小由反馈或输出负载来决定，输出负载可以是纯电阻，也可以是电阻性元件和电容元件的组合。

该误差放大器共模输入电压范围是1. 5V—5。

2V。

此端通常接到与电源输出电压相连接的电阻分压器上.负反馈控制时，将电源输出电压分压后与基准电压相比较.错误!NI。

INPUT（同相输入端、２脚):此端通常接到基准电压16脚的分压电阻上，取得2。

5V的基准比较电压与错误!INV. INPUT端的取样电压相比较。

错误!SYNC(同步端、３脚):为外同步用。

需要多个芯片同步工作时，每个芯片有各自的震荡频率，可以分别他们的4脚和3脚相连,这时所有芯片的工作频率以最快的芯片工作频率同步。

也可以使单个芯片以外部时钟频率工作。

错误!OSC。

OUTPUT(同步输出端、４脚):同步脉冲输出。

作为多个芯片同步工作时使用.但几个芯片的工作频率不能相差太大，同步脉冲频率应比震荡频率低一些.如不需多个芯片同步工作时，3脚和4脚悬空。

PWM控制芯片SG3525功能简介1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。

SG3525是用于驱动N沟道功率MOSFET。

其产品一推出就受到广泛好评。

SG3525系列PWM控制器分军品、工业品、民品三个等级。

下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

该端通常接一只5 的软启动电容。

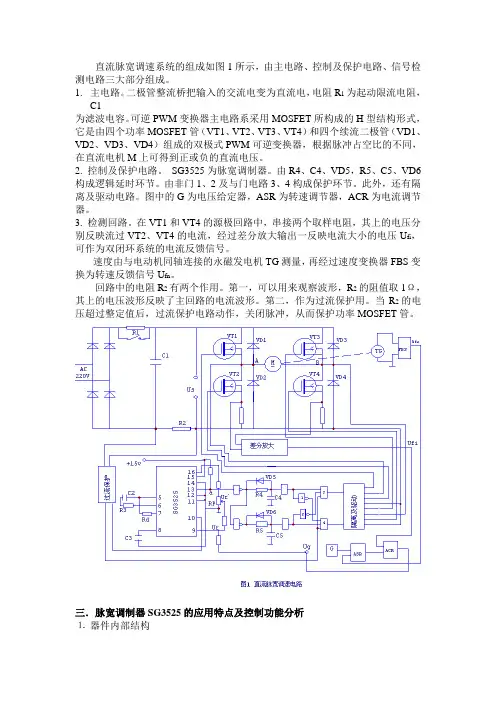

直流脉宽调速系统的组成如图1所示，由主电路、控制及保护电路、信号检测电路三大部分组成。

1.主电路。

二极管整流桥把输入的交流电变为直流电，电阻R1为起动限流电阻，C1为滤波电容。

可逆PWM变换器主电路系采用MOSFET所构成的H型结构形式，它是由四个功率MOSFET管（VT1、VT2、VT3、VT4）和四个续流二极管（VD1、VD2、VD3、VD4）组成的双极式PWM可逆变换器，根据脉冲占空比的不同，在直流电机M上可得到正或负的直流电压。

2. 控制及保护电路。

SG3525为脉宽调制器。

由R4、C4、VD5，R5、C5、VD6构成逻辑延时环节。

由非门1、2及与门电路3、4构成保护环节。

此外，还有隔离及驱动电路。

图中的G为电压给定器，ASR为转速调节器，ACR为电流调节器。

3. 检测回路。

在VT1和VT4的源极回路中，串接两个取样电阻，其上的电压分别反映流过VT2、VT4的电流，经过差分放大输出一反映电流大小的电压U fi，可作为双闭环系统的电流反馈信号。

速度由与电动机同轴连接的永磁发电机TG测量，再经过速度变换器FBS变换为转速反馈信号U fn。

回路中的电阻R2有两个作用。

第一，可以用来观察波形，R2的阻值取1Ω，其上的电压波形反映了主回路的电流波形。

第二，作为过流保护用。

当R2的电压超过整定值后，过流保护电路动作，关闭脉冲，从而保护功率MOSFET管。

三．脉宽调制器SG3525的应用特点及控制功能分析⒈器件内部结构SG3525的内部结构如图2所示，它主要由基准电压调整器、震荡器、误差放大器、比较器、锁存器、欠压锁定电路、闭锁控制电路、软启动电路、输出电路构成。

⒉欠压锁定功能基准电压调整器受15端的外加直流电压Vc的影响，当Vc低于7V或严重欠压时，基准电压调整器的精度值就的不到保证，由于设置了欠压锁定电路，当出现欠电压时，欠电压锁定功能使A端线由低电压上升为逻辑高电平经过或非门输出转化为P1=DB++C+1=0 ,SG3525的13脚输出为高CBA+++=P2=D电平，功率驱动电路输出至功率场效应管的控制脉冲消失，逆变器无电压输出。

SG3525功能简介时间:2013-01-09 13:44来源:技术中心作者:Jack Wang阅读:458 views1.1 SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。

SG3525是用于驱动N沟道功率MOSFET。

其产品一推出就受到广泛好评。

SG3525系列PWM控制器分军品、工业品、民品三个等级。

下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

SG3525电流控制型PWM解调调制器型号：SG3525AN封装：DIP-16主要应用：开关电源1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。

SG3525是用于驱动N沟道功率MOSFET。

其产品一推出就受到广泛好评。

SG3525系列PWM控制器分军品、工业品、民品三个等级。

下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

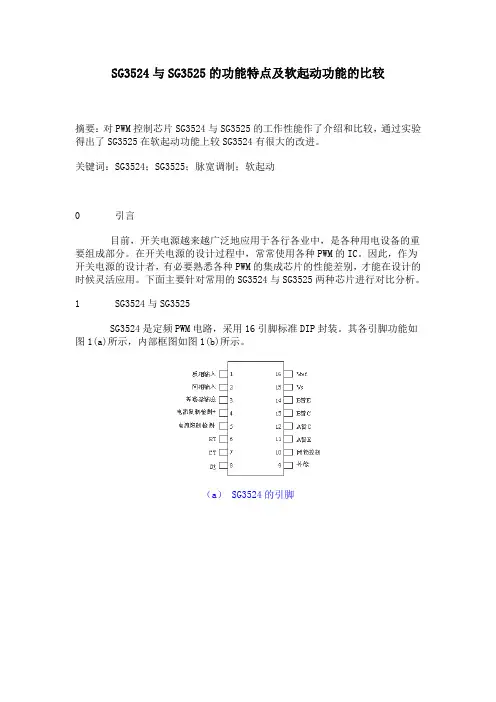

SG3524与SG3525的功能特点及软起动功能的比较摘要：对PWM控制芯片SG3524与SG3525的工作性能作了介绍和比较，通过实验得出了SG3525在软起动功能上较SG3524有很大的改进。

关键词：SG3524；SG3525；脉宽调制；软起动0 引言目前，开关电源越来越广泛地应用于各行各业中，是各种用电设备的重要组成部分。

在开关电源的设计过程中，常常使用各种PWM的IC。

因此，作为开关电源的设计者，有必要熟悉各种PWM的集成芯片的性能差别，才能在设计的时候灵活应用。

下面主要针对常用的SG3524与SG3525两种芯片进行对比分析。

1 SG3524与SG3525SG3524是定频PWM电路，采用16引脚标准DIP封装。

其各引脚功能如图1(a)所示，内部框图如图1(b)所示。

（a） SG3524的引脚（b）内部框图图1 SG3524引脚及内部框图脚9可以通过对地接阻容网络，补偿系统的幅频和相频响应特性。

根据试验结果，对地接电容就可以实现软起动功能。

SG3525也是定频PWM电路，采用16引脚标准DIP封装。

其各引脚功能如图2(a)所示，内部框图如图2(b)所示。

脚8为软起动端。

（a）SG3525的引脚（b）内部框图图2 SG3525引脚及内部框图2 SG3525相对SG3524的改进SG3525在SG3524的基础上，主要作了以下改进。

1）增设欠压锁定电路电路主要作用是当IC输入电压<8V时，集成块内部电路锁定，停止工作（基准源及必要电路除外），使之消耗电流降至很小（约2mA）。

2）有软起动电路比较器的反相端即软起动控制端脚8可外接软起动电容。

该电容由内部5V基准参考电压的50μA恒流源充电，使占空比由小到大（50％）变化。

3）比较器有两个反相输入端 SG3524的误差放大器、电流控制器和关闭控制3个信号共用一个反相输入端，现改为增加一个反相输入端，误差放大器与关闭电路各自送至比较器的反相端。

SG3525电流控制型PWM解调调制器SG3525电流控制型PWM解调调制器型号：SG3525AN封装：DIP-16主要应用：开关电源1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。

SG3525是用于驱动N沟道功率MOSFET。

其产品一推出就受到广泛好评。

SG3525系列PWM控制器分军品、工业品、民品三个等级。

下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

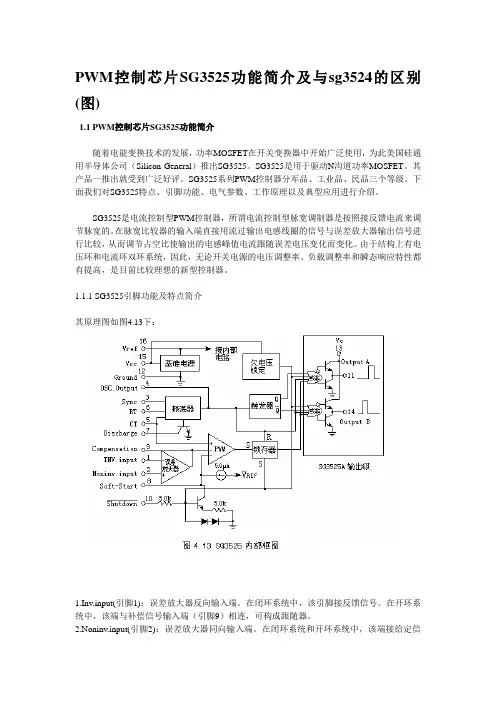

PWM控制芯片SG3525功能简介及与sg3524的区别(图)1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。

SG3525是用于驱动N沟道功率MOSFET。

其产品一推出就受到广泛好评。

SG3525系列PWM控制器分军品、工业品、民品三个等级。

下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

PWM控制芯片SG3525功能简介1.1 PWM控制芯片SG3525功能简介SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

该端通常接一只5 的软启动电容。

pensation(引脚9)：PWM比较器补偿信号输入端。

在该端与引脚2之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型调节器。

10.Shutdown(引脚10)：外部关断信号输入端。

该端接高电平时控制器输出被禁止。

该端可与保护电路相连，以实现故障保护。

11.Output A（引脚11）：输出端A。

引脚11和引脚14是两路互补输出端。

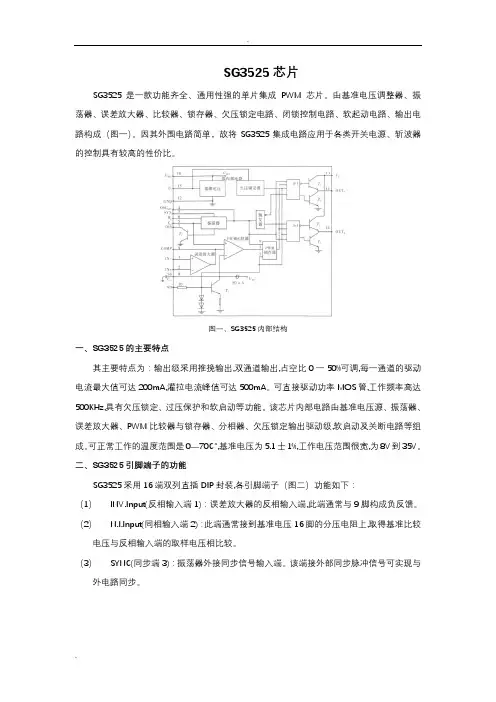

SG3525芯片SG3525 是一款功能齐全、通用性强的单片集成PWM 芯片。

由基准电压调整器、振荡器、误差放大器、比较器、锁存器、欠压锁定电路、闭锁控制电路、软起动电路、输出电路构成（图一）。

因其外围电路简单，故将SG3525集成电路应用于各类开关电源、斩波器的控制具有较高的性价比。

图一、SG3525内部结构一、S G3525的主要特点其主要特点为：输出级采用推挽输出,双通道输出,占空比0一50%可调,每一通道的驱动电流最大值可达200mA,灌拉电流峰值可达500mA。

可直接驱动功率MOS管,工作频率高达500KHz,具有欠压锁定、过压保护和软启动等功能。

该芯片内部电路由基准电压源、振荡器、误差放大器、PWM比较器与锁存器、分相器、欠压锁定输出驱动级,软启动及关断电路等组成。

可正常工作的温度范围是0—70C°,基准电压为5.1士1%,工作电压范围很宽,为8V到35V。

二、S G3525引脚端子的功能SG3525采用16端双列直插DIP封装,各引脚端子（图二）功能如下：（1）INV.Input(反相输入端1)：误差放大器的反相输入端,此端通常与9脚构成负反馈。

（2）N.I.Input(同相输入端2)：此端通常接到基准电压16脚的分压电阻上,取得基准比较电压与反相输入端的取样电压相比较。

（3）SYNC(同步端3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

图二、SG3525引脚（4）OSCoutPut(同步输出端4)：同步脉冲输出。

作为多个芯片同步工作时使用。

如不需多个芯片同步工作时,3脚和4脚悬空。

（5）CT(振荡电容端5)：振荡电容接至5脚,另一端直接接至地端。

其取值范围为0.001uF到0.luF。

正常工作时,在CT两端可以得到一个从0.7V到3.6V变化的锯齿波。

（6）RT(振荡电阻端6)：振荡电阻一端接至6脚,另一端直接接至地端。

RT的阻值决定了内部恒流值对CT充电,其取值范围为2KΩ到150KΩ，RT和CT越大充电时间越长,反之则充电时间短。

PWM控制芯片SG3525功能简介2007/04/12 17:21您现在的位置是：主页>>>电子元器件资料>>>正文1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。

SG3525是用于驱动N沟道功率MOSFET。

其产品一推出就受到广泛好评。

SG3525系列PWM控制器分军品、工业品、民品三个等级。

下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

SG3525脉宽调制型控制器是美国通用电气公司的产品，作为SG3524的改进型，更适合于运用MOS管作为开关器件的DC/DC变换器，它是采用双级型工艺制作的新型模拟数字混合集成电路，性能优异，所需外围器件较少。

它的主要特点是:输出级采用推挽输出，双通道输出，占空比0-50%可调.每一通道的驱动电流最大值可达200mA,灌拉电流峰值可达500mA。

可直接驱动功率MOS管，工作频率高达400KHz，具有欠压锁定、过压保护和软启动等功能。

该电路由基准电压源、震荡器、误差放大器、PWM比较器与锁存器、分相器、欠压锁定输出驱动级，软启动及关断电路等组成，可正常工作的温度范围是0-700C。

基准电压为5.1 V士1%，工作电压范围很宽，为8V~35V.GND(接地端)12脚:该芯片上的所有电压都是相对于GROUND而言，即是功率地也是信号地。

在实验电路中，由于接入误差放大器反向输入端（1脚）的反馈电压也是相对与12脚而言，所以主回路和控制回路的接地端应相连。

所以SG3525必须与控制回路共地。

15脚引入分为两路:一路作为内部逻辑和模拟电路的工作电压;另一路送到基准电压稳压器的输入端，产生5.1士1%V的内部基准电压。

如果该脚电压低于门限电压(Turn-off: 8V)，该芯片内部电路锁定，停止工作（基准源及必要电路除外）使之消耗的电流降至很小(约2mA)e另外，该脚电压最大不能超过35V.使用中应该用电容直接旁路到GND端。

V C(推挽输出电路电压输入端)13脚:作为推挽输出级的电压源，提高输出级输出功率。

可以和15脚共用一个电源，也可用更高电压的电源。

电压范围是1 8V~34V。

INPUT(反相输入端)1脚：误差放大器的反相输入端，该误差放大器的增益标称值为80db，其大小由反馈或输出负载来决定，输出负载可以是纯电阻，也可以是电阻性元件和电容元件的组合。

该误差放大器共模输入电压范围是1. 5V-5. 2V。

SG3525和3524的比较作为SG3524的增强版本，SG3525在以下方面进行了改进。

1增加欠电压锁定电路。

当SG3525输入电压低于8V时，控制器内部电路锁定，除基准电源和一些必要电路之外的所有电路停止工作，此时控制器消耗的电流极小。

2增加了软启动电路。

引脚8为软启动控制端，该端可外接软启动电容。

软启动电容由SG3525内部50 的恒流源进行充电。

3提高了基准电源的精度。

SG3525中基准电源的精度提高了1%，而SG3524中基准电源的精度只有8%。

4去除了限流比较器。

SG3525去除了SG3524中的限流比较器，改由外部关断信号输入端（引脚10）来实现限流功能，同时还具有逐个脉冲关断和直流输出电流限幅功能。

实际使用中，一般在引脚10上接电流检测信号，如果过电流检测信号维持时间较长，软启动电容将被放电。

5 PWM比较器的反向输入端增加至两个。

在SG3524中，误差放大器输出端、限流比较器输出端和外部关断信号输入电路共用PWM 比较器的反向输入端。

在SG3525中对此进行了改进，使误差放大器输出端和外部关断信号输入电路分别送至PWM比较器的一个反向输入端。

这样做的好处在于，避免了误差放大器和外部关断信号输入电路之间相互影响，有利于误差放大器和补偿网络工作精度提高。

6增加了PWM琐存器。

为了使关断电路更可靠的工作，SG3525在其内部增加了PWM琐存器。

PWM比较器输出信号首先送至PWM 琐存器，琐存器由关断电路置位，由振荡器输出时间脉冲复位。

当关断电路工作时，即使过电流信号立即消失，琐存器也可以维持一个周期的关断控制，直到下一周期时钟信号使琐存器复位为止。

同时，由于PWM琐存器对PWM比较器的置位信号进行琐存，误差放大器上的噪声信号、振铃及其他信号在此过程中都被消除了。

只有在下一个时钟周期才能重新复位，可靠性大大提高。

7 振荡器增加了同步端和放电端。

SG3524中的振荡器只有CT和RT两个引脚，其充电和放电回路是相同的。

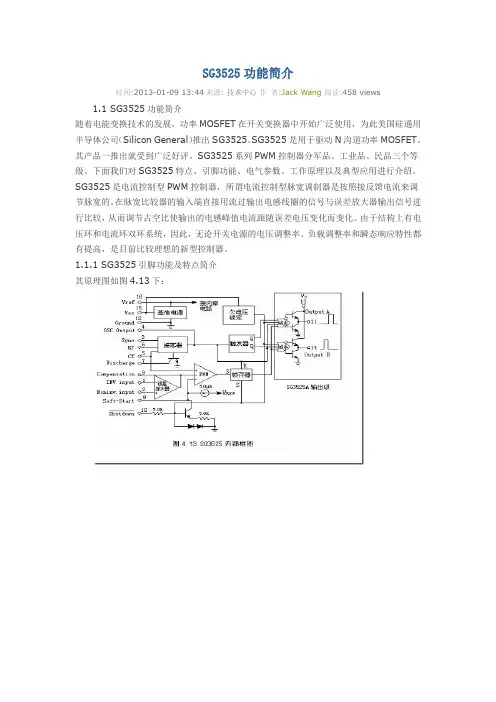

SG3525功能简介时间:2013-01-09 13:44来源:技术中心作者:Jack Wang阅读:458 views1.1 SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。

SG3525是用于驱动N沟道功率MOSFET。

其产品一推出就受到广泛好评。

SG3525系列PWM控制器分军品、工业品、民品三个等级。

下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

SG3524电路原理分析
SG3524主要包括一个双三角波发生器和一个错误放大器。

双三角波发生器产生两个对称的三角波信号，一个用作比较器的参考信号，另一个用于调制开关管的信号。

错误放大器将输入信号和参考信号进行比较，并产生一个误差信号，用于控制开关管的导通和停止。

当输入电压发生变化时，错误放大器会产生相应的误差信号。

然后，该误差信号经过滤波电路进行滤波处理，最后输入两个比较器进行比较。

根据比较结果，开关管的工作状态会相应地进行调整，从而实现输出电压的调节。

SG3524还具有过电压保护和欠压保护功能。

在输出电压超过一定设定值时，过电压保护会触发，使开关管停止工作，以防止输出电压过高。

在输入电压低于一定设定值时，欠压保护会触发，同样会使开关管停止工作，以防止输出电压过低。

此外，SG3524还可以通过外部电路进行调频，从而实现输出频率的调节。

具体的调频电路通常是通过改变双三角波发生器的电容和电阻值来实现的，通过改变发生器的频率，可以使得开关管的工作频率相应变化。

总的来说，SG3524主要通过比较器和双三角波发生器的协同工作，以及误差放大器的反馈控制，来控制开关管的导通和停止，从而实现对输出电压和输出频率的调节。

其稳定性和可靠性使得它成为开关电源控制和逆变器控制中常用的控制IC之一。

SG3525脉宽调制型控制器是美国通用电气公司的产品，作为SG3524的改进型，更适合于运用MOS管作为开关器件的DC/DC变换器，它是采用双级型工艺制作的新型模拟数字混合集成电路，性能优异，所需外围器件较少。

它的主要特点是:输出级采用推挽输出，双通道输出，占空比0-50%可调.每一通道的驱动电流最大值可达200mA,灌拉电流峰值可达500mA。

可直接驱动功率MOS管，工作频率高达400KHz，具有欠压锁定、过压保护和软启动等功能。

该电路由基准电压源、震荡器、误差放大器、PWM比较器与锁存器、分相器、欠压锁定输出驱动级，软启动及关断电路等组成，可正常工作的温度范围是0-700C。

基准电压为5.1 V士1%，工作电压范围很宽，为8V~35V.GND(接地端)12脚:该芯片上的所有电压都是相对于GROUND而言，即是功率地也是信号地。

在实验电路中，由于接入误差放大器反向输入端（1脚）的反馈电压也是相对与12脚而言，所以主回路和控制回路的接地端应相连。

所以SG3525必须与控制回路共地。

15脚引入分为两路:一路作为内部逻辑和模拟电路的工作电压;另一路送到基准电压稳压器的输入端，产生5.1士1%V的内部基准电压。

如果该脚电压低于门限电压(Turn-off: 8V)，该芯片内部电路锁定，停止工作（基准源及必要电路除外）使之消耗的电流降至很小(约2mA)e另外，该脚电压最大不能超过35V.使用中应该用电容直接旁路到GND端。

V C(推挽输出电路电压输入端)13脚:作为推挽输出级的电压源，提高输出级输出功率。

可以和15脚共用一个电源，也可用更高电压的电源。

电压范围是1 8V~34V。

INPUT(反相输入端)1脚：误差放大器的反相输入端，该误差放大器的增益标称值为80db，其大小由反馈或输出负载来决定，输出负载可以是纯电阻，也可以是电阻性元件和电容元件的组合。

该误差放大器共模输入电压范围是1. 5V-5. 2V。

s g3525中文资料摘要：对PWM控制芯片SG3524与SG3525的工作性能作了介绍和比较，通过实验得出了SG3525在软起动功能上较SG3524有很大的改进。

关键词：SG3524；SG3525；脉宽调制；软起动0 引言:目前，开关电源越来越广泛地应用于各行各业中，是各种用电设备的重要组成部分。

在开关电源的设计过程中，常常使用各种PWM的IC。

因此，作为开关电源的设计者，有必要熟悉各种PWM的集成芯片的性能差别，才能在设计的时候灵活应用。

下面主要针对常用的SG3524与SG3525两种芯片进行对比分析。

1 SG3524与SG3525:SG3524是定频PWM电路，采用16引脚标准DIP封装。

其各引脚功能如图1(a)所示，内部框图如图1(b)所示。

（a）SG3524的引脚（b）内部框图图1 SG3524引脚及内部框图脚9可以通过对地接阻容网络，补偿系统的幅频和相频响应特性。

根据试验结果，对地接电容就可以实现软起动功能。

SG3525也是定频PWM电路，采用16引脚标准DIP封装。

其各引脚功能如图2(a)所示，内部框图如图2(b)所示。

脚8为软起动端。

（a）SG3525的引脚（b）内部框图图2 SG3525引脚及内部框图2 SG3525相对SG3524的改进:SG3525在SG3524的基础上，主要作了以下改进。

1）增设欠压锁定电路电路主要作用是当IC输入电压<8V时，集成块内部电路锁定，停止工作（基准源及必要电路除外），使之消耗电流降至很小（约2mA）。

2）有软起动电路比较器的反相端即软起动控制端脚8可外接软起动电容。

该电容由内部5V基准参考电压的50μA恒流源充电，使占空比由小到大（50％）变化。

3）比较器有两个反相输入端 SG3524的误差放大器、电流控制器和关闭控制3个信号共用一个反相输入端，现改为增加一个反相输入端，误差放大器与关闭电路各自送至比较器的反相端。

这样，便避免了彼此相互影响，有利于误差放大器和补偿网络工作精度的提高。
