PCB线宽与电流的关系,确定布线宽度可参考

PCB设计铜铂厚度、线宽和电流关系以下总结了网上八种电流与线宽关系公式，表和计算公式，虽然各不相同（大体相近），但大家可以在实际PCB板设计中，综合考虑PCB板大小，通过电流，选择一个合适线宽。

一、PCB电流与线宽PCB载流能力计算一直缺乏权威技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确判断。

但是对于CAD新手，不可谓遇上一道难题。

PCB载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

假设在同等条件下，10MIL走线能承受1A，那么50MIL走线能承受多大电流，是5A吗？答案自然是否定。

请看以下来来自国际权威机构提供数据：供数据：线宽单位是：Inch（1inch=2.54cm=25.4mm）数据来源：MIL-STD-275 Printed Wiring for Electronic Equipment参考文献：二、PCB设计铜铂厚度、线宽和电流关系在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB敷铜厚度单位盎司、英寸和毫米之间换算："在很多数据表中，PCB敷铜厚度常常用盎司做单位，它与英寸和毫米转换关系如下：1盎司 = 0.0014英寸 = 0.0356毫米（mm）2盎司 = 0.0028英寸 = 0.0712毫米（mm）盎司是重量单位，之所以可以转化为毫米是因为pcb敷铜厚度是盎司/平方英寸" PCB设计铜铂厚度、线宽和电流关系表也可以使用经验公式计算:0.15×线宽(W)=A以上数据均为温度在25℃下线路电流承载值.导线阻抗:0.0005×L/W(线长/线宽)电流承载值与线路上元器件数量/焊盘以及过孔都直接关系参考文献：另外导线电流承载值与导线线过孔数量焊盘关系导线电流承载值与导线线过孔数量焊盘存在直接关系（目前没有找到焊盘和过孔孔径每平方毫米对线路承载值影响计算公式，有心朋友可以自己去找一下，个人也不是太清楚，不在说明）这里只做一下简单一些影响到线路电流承载值主要因素。

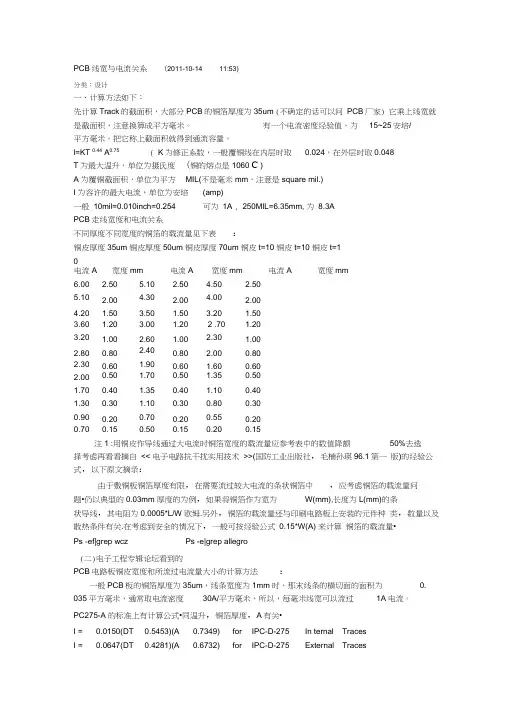

PCB线宽与电流关系(2011-10-14 11:53)分类：设计一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um (不确定的话可以问PCB厂家) 它乘上线宽就是截面积，注意换算成平方毫米。

有一个电流密度经验值，为15~25安培/平方毫米。

把它称上截面积就得到通流容量。

l=KT 0.44 A0.75( K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度(铜的熔点是1060 C )A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般10mil=0.010inch=0.254 可为1A , 250MIL=6.35mm, 为8.3APCB走线宽度和电流关系不同厚度不同宽度的铜箔的载流量见下表：铜皮厚度35um 铜皮厚度50um 铜皮厚度70um 铜皮t=10 铜皮t=10 铜皮t=1电流A宽度mm电流A宽度mm 电流A宽度mm6.00 2.50 5.10 2.50 4.50 2.505.10 2.00 4.30 2.00 4.00 2.004.20 1.50 3.50 1.50 3.20 1.503.60 1.20 3.00 1.20 2 .70 1.203.20 1.00 2.60 1.00 2.30 1.002.800.80 2.400.80 2.000.802.300.60 1.900.60 1.600.602.000.50 1.700.50 1.350.501.700.40 1.350.40 1.100.401.300.30 1.100.300.800.300.900.200.700.200.550.200.700.150.500.150.200.15注1 :用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑再看看摘自<< 电子电路抗干扰实用技术>>(国防工业出版社，毛楠孙瑛96.1第一版)的经验公式，以下原文摘录：由于敷铜板铜箔厚度有限，在需要流过较大电流的条状铜箔中，应考虑铜箔的载流量问题•仍以典型的0.03mm 厚度的为例，如果将铜箔作为宽为W(mm),长度为L(mm)的条状导线，其电阻为0.0005*L/W 欧姆.另外，铜箔的载流量还与印刷电路板上安装的元件种类，数量以及散热条件有关.在考虑到安全的情况下，一般可按经验公式0.15*W(A) 来计算铜箔的载流量•Ps -ef|grep wcz Ps -e|grep allegro(二)电子工程专辑论坛看到的PCB电路板铜皮宽度和所流过电流量大小的计算方法：一般PCB板的铜箔厚度为35um，线条宽度为1mm 时，那末线条的横切面的面积为0. 035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。

PCB设计铜铂厚度、线宽和电流关系在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB 敷铜厚度的单位盎司、英寸和毫米之间的换算："在很多数据表中，PCB 的敷铜厚度常常用盎司做单位，它与英寸和毫米的转换关系如下：1 盎司= 0.0014 英寸= 0.0356 毫米（mm）2 盎司= 0.0028 英寸= 0.0712 毫米（mm）盎司是重量单位，之所以可以转化为毫米是因为pcb的敷铜厚度是盎司/平方英寸"PCB设计铜铂厚度、线宽和电流关系表也可以使用经验公式计算:0.15×线宽(W)=A以上数据均为温度在25℃下的线路电流承载值.导线阻抗:0.0005×L/W(线长/线宽)PCB设计时铜箔厚度,走线宽度和电流的关系信号的电流强度。

当信号的平均电流较大时，应考虑布线宽度所能承载的的电流，线宽可参考以下数据：PCB设计时铜箔厚度,走线宽度和电流的关系不同厚度，不同宽度的铜箔的载流量见下表:经验公式I=KT0.44A0.75(K为修正系数,一般覆铜线在内层时取0.024,在外层时取0.048T为最大温升,单位为摄氏度(铜的熔点是1060℃)A为覆铜截面积,单位为平方MIL(不是毫米mm,注意是square mil.)I为容许的最大电流,单位为安培(amp)一般10mil=0.010inch=0.254可为1A,250MIL=6.35mm, 为8.3A另一种经验算法：先计算track的截面积，大部分pcb的铜箔厚度为35um（不确定的话可以问pcb厂家）它乘上线宽就是截面积，注意换算成平方毫米。

有一个电流密度经验值，为15~25安培/平方毫米。

把它乘上截面积就得到通流容量。

关于PCB线宽和电流的经验公式PCB线宽和电流之间存在着一定的关系，而线宽的选择对于电流传输的稳定性和PCB板的热分布也有着重要的影响。

在PCB设计中，正确选择线宽可以确保电流传输的可靠性，同时也能减小电流通过导线时产生的热量，从而保护电路板和元件的正常工作。

以下是一些有关PCB线宽和电流的经验公式：1.定义线宽和线厚：在PCB设计中，线宽是导线的宽度，用来表示电流传输的容量。

线厚则是导线的厚度，用来表示导线的机械强度和热分布。

2.线宽与电流容量的关系：线宽和电流容量之间存在着直接的关系，在设计电路时，根据所需传输的最大电流来选择合适的线宽是至关重要的。

通常，可以使用一条经验公式来确定线宽与电流容量的关系，即线宽=(电流容量/系数)^(1/γ)。

其中，系数和γ是设计中的两个重要参数。

系数取决于所使用的电导材料和热阻，而γ则取决于导线的距离和散热要求。

3.导线的最大电流容量：导线的最大电流容量是指导线所能承受的最大电流。

当超过该电流时，导线会产生过热现象，可能导致线路短路或者烧毁。

在确定导线的最大电流容量时，需要考虑几个因素：导线材料、导线长度、环境温度、散热系统等。

通常，可以参考厂商提供的导线材料的电流容量曲线来确定其最大电流容量。

此外，还可以使用一些在线计算工具来帮助确定导线的最大电流容量。

4.线宽和线厚的选择：在实际的PCB设计中，选择适当的线宽和线厚对于电流传输和热分布至关重要。

对于较小的电流传输，线宽和线厚可以选择较小，以节省板的空间。

但对于较大的电流传输，为了保证电路的可靠性和防止过热现象发生，线宽和线厚需要选择较大。

线宽的选择也需要考虑到导线的阻抗匹配，如果阻抗过大，可能会导致信号传输的损失。

5.优化线宽和线厚：在实际设计中，优化线宽和线厚可以帮助提高电路的性能和稳定性。

通过增加线宽和线厚，可以减小电流通过导线时产生的热量，从而降低温升，提高电路的可靠性。

另外，线宽和线厚的选择还与电路板的制造工艺和成本有关。

PCB板的线宽、覆铜厚度与通过的电流对应的关系PCB板铜箔宽度、厚度与载流量对照表：注1：用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。

注2：OZ即盎司，本来是重量单位，1OZ的铜厚是指将重1OZ的铜均匀铺在1inch的面积上的厚度。

1oZ约1.4mil 或35um注3：如果没有特殊说明的话，制板厂对铜箔厚度的处理是表层1OZ（1.4mil）,内层0.5OZ （0.7mil）。

注4：铜线载流标准：IPC-2221。

注5：铜线的载流能力和以下因素有关：1.线是走在表面还是走在内层2.温升3.线宽4.铜箔厚度注6：单位换算1英呎(ft)= 12 英吋(in)1英寸(inch)=1000密尔(mil ) 密尔（mil)有时也成英丝 1密尔(mil )=25.4微米(um )1密尔(mil )=1000微英寸(uin) 有些公司称微英寸为麦） 1um=40uin1OZ=28.35克/平方英尺=35微米1盎司(oz)= 0.0625 磅(pb)1磅(pb)= 454 公克(g)1英吋(in)= 2.54 公分(cm)1密尔(mil)=0.001 英吋(in)说明：1、由于敷铜板铜箔厚度有限，在需要流过较大电流的条状铜箔中，应考虑铜箔的载流量问题。

仍以典型的0.03mm厚度的为例，如果将铜箔作为宽为 W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆。

另外，铜箔的载流量还与印刷电路板上安装的组件种类，数量以及散热条件有关。

在考虑到安全的情况下，一般可按经验公式0.15*W(A)来计算铜箔的载流量。

2、一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。

箔厚度的计算印刷电路板的铜箔厚度关系到阻抗值的变化. 有了正确的铜箔厚度在Allegro 的cross section字段上,能正确的计算印刷电路板上每一根绕线的阻抗值(或宽度). 而在许多的设计手册上经常发现以盎司(oz)为单位来建议铜箔的使用, 究竟一盎司铜箔应该在Allegro 的cross section 字段上表现多少的厚度? 请看底下的说明:2.1. 定义: 一盎司铜箔是指一平方英呎(1 ft2)铺上重量一盎司的铜, 意即1oz/ ft2.3.计算:铜的密度：8.93 (g/cm3)1oz 铜箔等于28.4g(≈1x0.0625x454)1 ft^2=1x (12x2.54)^2=1x30.482= 929.03 (cm^2)重量(W)=体积(V) x 密度(D)= 面积(A) x 高度(H) x 密度(D)28.4(g)= 929.03 x 高度(H) x 8.93高度(H)=0.00342(cm) ≈ 1.3 (mil) 一盎司铜箔厚度2.4. Cross Section in Allegro所以, 如果是一盎司的铜箔, 我们则用1.3mil 输入到Cross Section 的字段上1OZ盎司在线路板中的含义1OZ意思是1平方英尺的面积上平均铜箔的重量在在28.35g,用单位面积的重量来表示铜薄的平均厚度！换算方法： 1平方英尺=929.0304平方厘米，铜箔的重量除以铜的密度和表面积即为铜箔厚度！Cu密度=8.9kg/dm^3设Copper厚TTx929.0304平方厘米x8.9克/立方厘米 = 1oz = 28.35克/平方厘米,T=0.0034287厘米=34.287um。

关于PCB线宽和电流的经验公式，关系表和软件网上都很多，本文把网上的整理了一下，旨在给广大工程师（当然包括自己啦）在设计P CB板的时候提供方便。

PCB设计铜铂厚度、线宽和电流关系以下总结了网上八种电流与线宽的关系公式，表和计算公式，虽然各不相同（大体相近），但大家可以在实际的PCB板设计中，综合考虑PCB 板的大小，通过电流，选择一个合适的线宽。

一、PCB电流与线宽PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。

但是对于CAD新手，不可谓遇上一道难题。

PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。

请看以下来来自国际权威机构提供的数据：供的数据：线宽的单位是：Inch（1inch=2.54cm=25.4mm）数据来源：MIL-STD-275 Printed Wiring for Electronic Equipment二、PCB设计铜铂厚度、线宽和电流关系在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB 敷铜厚度的单位盎司、英寸和毫米之间的换算："在很多数据表中，PCB 的敷铜厚度常常用盎司做单位，它与英寸和毫米的转换关系如下：1 盎司 = 0.0014 英寸 = 0.0356 毫米（mm）2 盎司 = 0.0028 英寸 = 0.0712 毫米（mm）盎司是重量单位，之所以可以转化为毫米是因为pcb的敷铜厚度是盎司/平方英寸"PCB设计铜铂厚度、线宽和电流关系表也可以使用经验公式计算以上数据均为温度在25℃下的线路电流承载值.导线阻抗:0.0005×L/W(线长/线宽)电流承载值与线路上元器件数量/焊盘以及过孔都直接关系另外导线的电流承载值与导线线的过孔数量焊盘的关系导线的电流承载值与导线线的过孔数量焊盘存在的直接关系（目前没有找到焊盘和过孔孔径每平方毫米对线路的承载值影响的计算公式，有心的朋友可以自己去找一下，个人也不是太清楚，不在说明）这里只做一下简单的一些影响到线路电流承载值的主要因素。

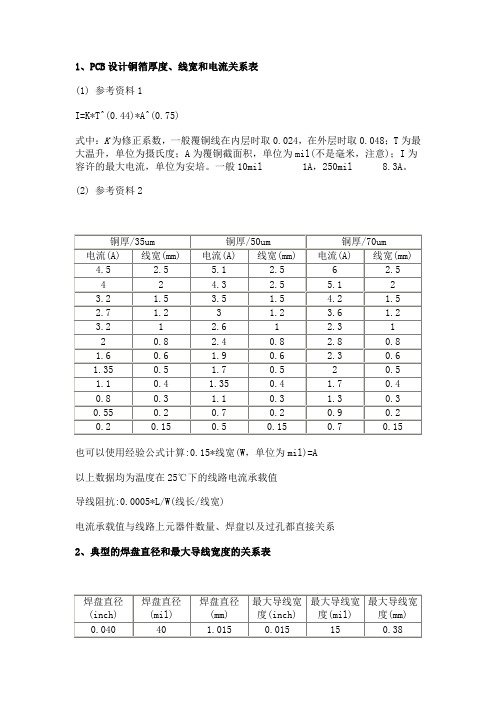

PCB布线宽度与允许电流关系I=KT(0.44)A(0.75)括号里面是指数K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度A为覆铜截面积，单位为MIL(不是毫米，注意)I为容许的最大电流，单位为安培一般10mil 1A250MIL 8.3APCB走线宽度和电流关系不同厚度不同宽度的铜箔的载流量见下表:铜皮厚度35um 铜皮厚度50um 铜皮厚度70um铜皮t=10 铜皮t=10 铜皮t=10电流A 宽度mm 电流A 宽度mm 电流A 宽度mm 6.00 2.50 5.10 2.50 4.50 2.50 5.10 2.00 4.30 2.00 4.00 2.00 4.20 1.50 3.50 1.50 3.20 1.50 3.60 1.20 3.00 1.20 2 .70 1.20 3.20 1.00 2.60 1.00 2.30 1.00 2.80 0.80 2.40 0.80 2.00 0.80 2.30 0.60 1.90 0.60 1.60 0.60 2.00 0.50 1.70 0.50 1.35 0.50 1.70 0.40 1.35 0.40 1.10 0.40 1.30 0.30 1.10 0.30 0.80 0.30 0.90 0.20 0.70 0.20 0.55 0.200.70 0.15 0.50 0.15 0.20 0.15注1 :用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑再看看摘自<<电子电路抗干扰实用技术>>(国防工业出版社, 毛楠孙瑛96.1第一版)的经验公式, 以下原文摘录:“由于敷铜板铜箔厚度有限,在需要流过较大电流的条状铜箔中,应考虑铜箔的载流量问题. 仍以典型的0.03mm 厚度的为例,如果将铜箔作为宽为W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆. 另外,铜箔的载流量还与印刷电路板上安装的元件种类,数量以及散热条件有关. 在考虑到安全的情况下, 一般可按经验公式0.15*W(A)来计算铜箔的载流量.Ps -ef|grep wczPs -e|grep allegro（二）电子工程专辑论坛看到的PCB电路板铜皮宽度和所流过电流量大小的计算方法:一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。

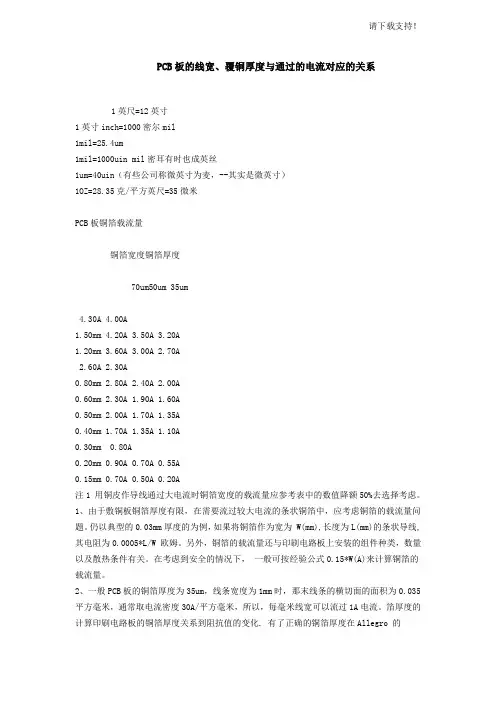

PCB板的线宽、覆铜厚度与通过的电流对应的关系1英尺=12英寸1英寸inch=1000密尔mil1mil=25.4um1mil=1000uin mil密耳有时也成英丝1um=40uin（有些公司称微英寸为麦，--其实是微英寸）1OZ=28.35克/平方英尺=35微米PCB板铜箔载流量铜箔宽度铜箔厚度70um50um 35um4.30A 4.00A1.50mm 4.20A 3.50A 3.20A1.20mm 3.60A 3.00A2.70A2.60A 2.30A0.80mm 2.80A 2.40A 2.00A0.60mm 2.30A 1.90A 1.60A0.50mm 2.00A 1.70A 1.35A0.40mm 1.70A 1.35A 1.10A0.30mm 0.80A0.20mm 0.90A 0.70A 0.55A0.15mm 0.70A 0.50A 0.20A注1 用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。

1、由于敷铜板铜箔厚度有限，在需要流过较大电流的条状铜箔中，应考虑铜箔的载流量问题。

仍以典型的0.03mm厚度的为例，如果将铜箔作为宽为 W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆。

另外，铜箔的载流量还与印刷电路板上安装的组件种类，数量以及散热条件有关。

在考虑到安全的情况下，一般可按经验公式0.15*W(A)来计算铜箔的载流量。

2、一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。

箔厚度的计算印刷电路板的铜箔厚度关系到阻抗值的变化. 有了正确的铜箔厚度在Allegro 的cross section字段上,能正确的计算印刷电路板上每一根绕线的阻抗值(或宽度). 而在许多的设计手册上经常发现以盎司(oz)为单位来建议铜箔的使用, 究竟一盎司铜箔应该在Allegro 的cross section 字段上表现多少的厚度? 请看底下的说明:1. 定义: 一盎司铜箔是指一平方英呎(1 ft2)铺上重量一盎司的铜, 意即1oz/ ft2.2. 单位换算:一盎司(oz)= 0.0625 磅(pb)一磅(pb)= 454 公克(g)一英呎(ft)= 12 英吋(in)一英吋(in)= 2.54 公分(cm)一密尔(mil)=0.001 英吋(in)铜比重(密度)= 8.93 (g/cm3)3.计算:1oz 铜箔等于28.4g(≈1x0.0625x454) 1 ft2=1x (12x2.54)2=1x30.482= 929.03 (cm2)重量(W)=体积(V) x 密度(D)= 面积(A) x 高度(H) x 密度(D)28.4(g)= 929.03 x 高度(H) x 8.93高度(H)=0.00342(cm) ≈ 1.3 (mil) 一盎司铜箔厚度4. Cross Section in Allegro所以, 如果是一盎司的铜箔, 我们则用1.3mil 输入到Cross Section 的字段上1OZ盎司在线路板中的含义1OZ意思是1平方英尺的面积上平均铜箔的重量在在28.35g,用单位面积的重量来表示铜薄的平均厚度！换算方法：1平方英尺=929。

PCB线宽和电流关系公式先计算Track的截面积，大部分PCB的铜箔厚度为35um（即 1oz）它乘上线宽就是截面积，注意换算成平方毫米。

有一个电流密度经验值，为15~25安培/平方毫米。

把它称上截面积就得到通流容量。

I=KT(0.44)A(0.75)，括号里面是指数，K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度(铜的熔点是1060℃)A为覆铜截面积，单位为square mil.I为容许的最大电流，单位为安培。

一般 10mil=0.010inch=0.254mm 1A ， 250mil=6.35mm 8.3A ？倍数关系，与公式不符？PCB走线宽度和电流关系，不同厚度不同宽度的铜箔的载流量见下表:铜皮t=10 铜皮t=10 铜皮t=10铜厚/35um 铜厚/50um 铜厚/70um电流(A)线宽(mm) 电流(A)线宽(mm) 电流(A)线宽(mm)4.5 2.55.1 2.5 6 2.54 2 4.3 2 5.1 23.2 1.5 3.5 1.54.2 1.52.7 1.2 3 1.23.6 1.23.2 1 2.6 1 2.3 12 0.8 2.4 0.8 2.8 0.81.6 0.6 1.9 0.62.3 0.61.35 0.5 1.7 0.5 2 0.51.1 0.4 1.35 0.4 1.7 0.40.8 0.3 1.1 0.3 1.3 0.30.55 0.2 0.7 0.2 0.9 0.20.2 0.15 0.5 0.15 0.7 0.15也可以使用经验公式计算:0.15×线宽(W)=A以上数据均为温度在25℃下的线路电流承载值.导线阻抗:0.0005×L/W(线长/线宽)电流承载值与线路上元器件数量/焊盘以及过孔都直接关系注1 用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑摘自<<电子电路抗干扰实用技术>>(国防工业出版社, 毛楠孙瑛96.1第一版)的经验公式, 以下原文摘录:“由于敷铜板铜箔厚度有限,在需要流过较大电流的条状铜箔中,应考虑铜箔的载流量问题. 仍以典型的0.03mm厚度的为例,如果将铜箔作为宽为W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W欧姆. 另外,铜箔的载流量还与印刷电路板上安装的元件种类,数量以及散热条件有关. 在考虑到安全的情况下, 一般可按经验公式0.15*W(A)来计算铜箔的载流量.一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。
