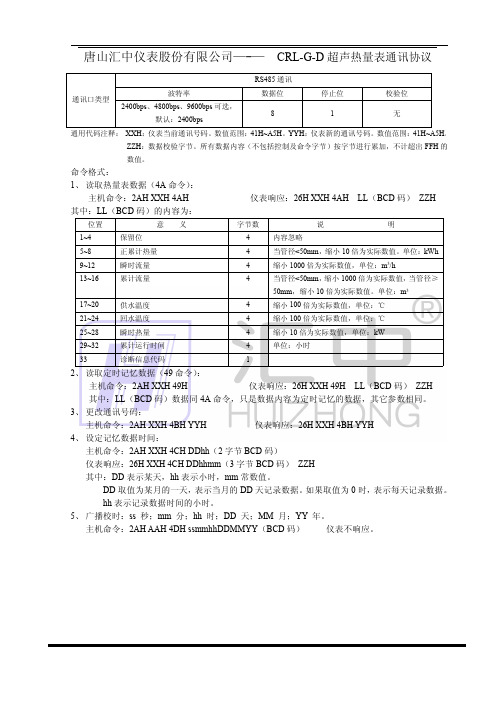

通讯口类型RS485通讯波特率数据位停止位校验位2400bps、4800bps、9600bps可选，默认：2400bps81无通用代码注释：XXH：仪表当前通讯号码。
数值范围：41H~A5H。
YYH：仪表新的通讯号码。
数值范围：41H~A5H。
ZZH：数据校验字节。
所有数据内容（不包括控制及命令字节）按字节进行累加，不计超出FFH的数值。
命令格式：1、读取热量表数据（4A命令）：主机命令：2AH XXH4AH仪表响应：26H XXH4AH LL（BCD码）ZZH其中：LL（BCD码）的内容为：位置意义字节数说明1~4保留位4内容忽略5~8正累计热量4当管径<50mm，缩小10倍为实际数值。
单位：kWh 9~12瞬时流量4缩小1000倍为实际数值，单位：m3/h13~16累计流量4当管径<50mm，缩小1000倍为实际数值，当管径≥50mm，缩小10倍为实际数值。
单位：m3 17~20供水温度4缩小100倍为实际数值，单位：℃21~24回水温度4缩小100倍为实际数值，单位：℃25~28瞬时热量4缩小10倍为实际数值，单位：kW29~32累计运行时间4单位：小时33诊断信息代码12、读取定时记忆数据（49命令）：主机命令：2AH XXH49H仪表响应：26H XXH49H LL（BCD码）ZZH 其中：LL（BCD码）数据同4A命令，只是数据内容为定时记忆的数据，其它参数相同。
3、更改通讯号码：主机命令：2AH XXH4BH YYH仪表响应：26H XXH4BH YYH4、设定记忆数据时间：主机命令：2AH XXH4CH DDhh（2字节BCD码）仪表响应：26H XXH4CH DDhhmm（3字节BCD码）ZZH其中：DD表示某天，hh表示小时，mm常数值。
DD取值为某月的一天，表示当月的DD天记录数据。
如果取值为0时，表示每天记录数据。
hh表示记录数据时间的小时。
5、广播校时：ss秒；mm分；hh时；DD天；MM月；YY年。
CRL-G管段式超声热量表汇中通讯协议（版本V2.2，适用于2013年5月以后生产的仪表）通用代码注释：XXH：仪表当前通讯号码。
数值范围：41H~A5H。
YYH：仪表新的通讯号码。
数值范围：41H~A5H。
ZZH：数据校验字节。
所有数据内容（不包括控制及命令字节）按字节进行累加，不计超出FFH的数值。
命令格式：1、读取热量表数据（4A命令）：主机命令：2AH XXH 4AH仪表响应：26H XXH 4AH LL（BCD码）ZZH（返回37个字节）其中：LL（BCD码）的内容为：2、读取定时记忆数据（49命令）：主机命令：2AH XXH 49H仪表响应：26H XXH 49H LL（BCD码）ZZH其中：LL（BCD 码）数据同4A命令，只是数据内容为定时记忆的数据，其它参数相同。
3、更改通讯号码：主机命令：2AH XXH 4BH YYH仪表响应：26H XXH 4BH YYH4、设定记忆数据时间：主机命令：2AH XXH 4CH DDhh（2字节BCD码）仪表响应：26H XXH 4CH DDhhmm（3字节BCD码）ZZH其中：DD表示某天，hh表示小时，mm常数值。
DD取值为某月的一天，表示当月的DD天记录数据。
如果取值为0时，表示每天记录数据。
hh表示记录数据时间的小时。
5、广播校时：ss 秒；mm 分；hh 时；DD 天；MM 月；YY 年。
主机命令：2AH AAH 4DH ssmmhhDDMMYY（BCD 码）仪表不响应。
附：诊断信息代码（JD）：00表示正常。
注：数据采集周期应大于1000ms，且不为1s的整倍数。
通讯范例读取热量表数据发送：2A 41 4A接收：26 41 4A 00 00 00 00 00 12 36 62 00 23 61 23 78 96 33 65 00 00 65 35 00 00 45 36 00 00读取定时记忆数据发送：2A 41 49接收：26 41 49 00 00 00 00 00 12 36 62 00 23 61 23 78 96 33 65 00 00 65 35 00 00 45 36 00 0049 功能代码：读取定时记忆数据00 00 00 00 累积冷量(带累积冷量功能、DN50、2位小数)：0 MWh00 12 36 62 累积热量(DN50、2位小数)：1236.62MWh00 23 61 23 瞬时流量(3位小数)：236.123 m³/h78 96 33 65 累积流量(DN50、1位小数)：7896336.5 m³00 00 65 35 供水温度(2位小数)：65.35℃00 00 45 36 回水温度(2位小数)：45.36℃00 00 12 63 热功率(1位小数)：126.3kW00 00 12 63 累积运行时间：1263小时06 诊断信息代码：E2PROM损坏3D 累加和校验(不包括26和49)更改通讯号码发送：2A 41 4B 42内容解析接收：26 41 4B 42设定记忆数据时间发送：2A 41 4C 00 02接收：26 41 4C 00 02 01 44广播校时发送：2A 41 4D 26 14 14 01 08 15接收：无CRL-G管段式超声热量表汇中通讯协议（版本 V2.1，适用于 2013年 5月以前生产的仪表）通用代码注释：XXH：仪表当前通讯号码。
通用代码注释：XXH：仪表当前通讯号码。
数值范围：41H~A5H。
YYH：仪表新的通讯号码。
数值范围：41H~A5H。
ZZH：数据校验字节。
所有数据内容（不包括控制及命令字节）按字节进行累加，不计超出FFH的
数值。
命令格式：
1、读取热量表数据（4A命令）：
主机命令：2AH XXH 4AH 仪表响应：26H XXH 4AH LL ZZH
其中：LL（BCD码）的内容为：
2、读取定时记忆数据（49命令）：
主机命令：2AH XXH 49H 仪表响应：26H XXH 49H LL（BCD码）ZZH 其中：LL（BCD码）数据同4A命令，只是数据内容为定时记忆的数据，其它参数相同。
3、更改通讯号码：
主机命令：2AH XXH 4BH YYH 仪表响应：26H XXH 4BH YYH
4、设定记忆数据时间：
主机命令：2AH XXH 4CH DDhh（2字节BCD码）
仪表响应：26H XXH 4CH DDhhmm（3字节BCD码）ZZH
其中：DD表示某天，hh表示小时，mm常数值。
DD取值为某月的一天，表示当月的DD天记录数据。
如果取值为0时，表示每天记录数据。
hh表示记录数据时间的小时。
5、广播校时：ss 秒；mm 分；hh 时；DD 天；MM 月；YY 年。
主机命令：2AH AAH 4DH ssmmhhDDMMYY（BCD码）仪表不响应。
附：诊断信息代码（JD）：00表示正常。
