TD-LTE网络优化指导书-掉话优化

TD-LTE网优KPI指标优化工作指导手册目录1 ................................................................................................................... 前言22KPI优化的工作流程及内容 (3)2.1KPI优化工作总体流程 (3)2.2KPI优化工作内容 (4)2.2.1KPI数据生成 (4)2.2.2KPI数据分析 (4)2.2.3问题处理 (5)2.2.4问题跟踪和核查 (5)2.3KPI优化工作逻辑图 (6)3RRC连接建立成功率优化 (6)3.1理论介绍 (6)3.2指标定义 (7)3.3信令流程及失败原因 (7)3.3.1正常过程 (7)3.3.2异常过程 (8)3.4优化方法介绍 (9)3.4.1上行随机接入的问题 (11)3.4.2小区重选参数问题 (11)3.4.3下行初始发射功率偏低问题 (11)3.4.4上行初始功控问题 (11)4ERAB建立成功率 (11)4.1理论介绍 (11)4.2指标定义 (13)4.3信令流程及失败原因 (13)4.3.1正常过程 (13)4.3.2异常过程 (14)5切换成功率优化 (17)5.1理论介绍 (17)5.2指标定义 (17)5.3信令流程 (18)5.3.1正常过程 (18)5.4优化方法介绍 (20)5.4.1切换信令流程 (20)5.4.2涉及话统打点 (22)5.4.3切换问题分类 (24)6无线掉线率优化 (27)6.1理论介绍 (27)6.2指标定义 (29)1 前言话统KPI是中国移动考核项之一，也是对网络质量的最直观反映。

日常话统监测是进行网络性能检测的一种有效手腕。

通过日监测，识别突发问题小区，将问题消除在低级阶段。

通过周监测，识别网络性能持续短木板小区，针对性的进行提升优化。

话统KPI主要包括以下几大类：接入性指标、维持性指标、移动性指标、业务量指标、产品运行类指标、系统可用性指标和网络资源利用率指标。

概述本文重点介绍了商用局CS掉话率指标的优化思路、方法、流程以及常见的案例。

第二章从话统角度给出了掉话的常见定义。

第三章常见的掉话原因，话统掉话原因统计点、话统统计点和实际掉话原因关联、Iu 接口掉话原因进行了描述。

第四章是采用自顶向下的分析方法从全网、TopN小区、RF优化、负载分析、告警分析对掉话指标的分析方法进行了介绍。

第五章给出了掉话率涉及的参数。

第六章是一个某个局点实际的掉话指标优化案例。

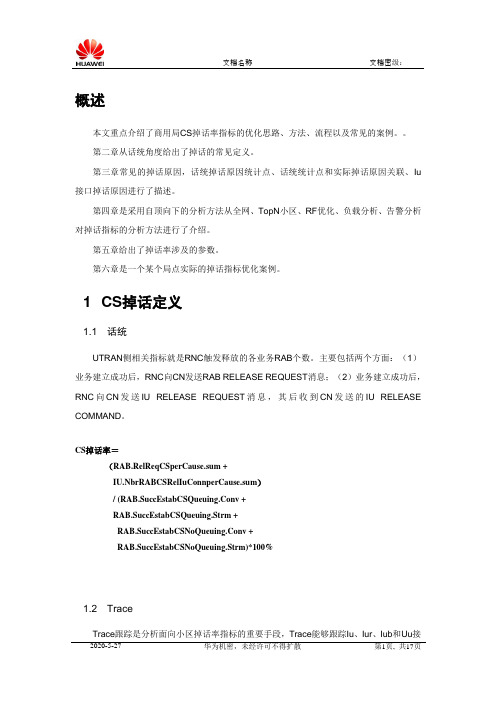

1 CS掉话定义1.1 话统UTRAN侧相关指标就是RNC触发释放的各业务RAB个数。

主要包括两个方面：（1）业务建立成功后，RNC向CN发送RAB RELEASE REQUEST消息；（2）业务建立成功后，RNC向CN发送IU RELEASE REQUEST消息，其后收到CN发送的IU RELEASE COMMAND。

CS掉话率＝（RAB.RelReqCSperCause.sum +IU.NbrRABCSRelIuConnperCause.sum）/ (RAB.SuccEstabCSQueuing.Conv +RAB.SuccEstabCSQueuing.Strm +RAB.SuccEstabCSNoQueuing.Conv +RAB.SuccEstabCSNoQueuing.Strm)*100%1.2 TraceTrace跟踪是分析面向小区掉话率指标的重要手段，Trace能够跟踪Iu、Iur、Iub和Uu接口的信息。

对于TOP小区，可跟踪全天信令，观察用户各种异常释放行为，进行分析并找出相应的原因，目前trace只能通过回放工具逐一查看。

2 掉话原因2.1 话统掉话原因统计点目前话统中提供了掉话原因的细分，CS掉话原因分为：2.1.1 RNC请求释放电路域Iu连接对应的RAB 数目对应的原因：RNC请求释放电路域Iu连接对应的RAB 数目<OM干预>RNC请求释放电路域Iu连接对应的RAB 数目<RL失步>RNC请求释放电路域Iu连接对应的RAB 数目<SRB复位>RNC请求释放电路域Iu连接对应的RAB 数目<UE无响应>几种失败原因话统中常见比例为：从上图可以看出，RNC请求释放的Iu连接中，RL失步占了绝大多数的比例，而RL失步的判断机制为：这里的RL失步指的是NODEB发起的上行失步，具体的原因为：Node B侧无线链路失败指示过程是对用户Iub接口无线链路状态检测的结果，该过程用于Node B向RNC指示一条无线链路发生了异常或不可用，并且该链路无法恢复。

TD-LTE路网优化提升指导书版权所有大唐移动通信设备有限公司本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关著作权法律的保护。

未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或全部内容，违者将被依法追究责任。

目录1 概述 (3)2 速率分析整体思路 (4)3 基础优化 (5)3.1覆盖优化 (5)3.1.1 弱覆盖分析 (6)3.1.2 重叠覆盖分析 (6)3.1.3 过覆盖分析 (7)3.1.4 天馈接反分析 (8)3.2SINR优化 (8)3.2.1 PCI模三干扰分析 (8)3.2.1 邻区未添加导致低SINR (9)3.2.3 重叠覆盖导致低SINR (10)3.3异频组网及参数优化 (11)4调度问题分析 (13)4.1 下行平均PRB调度个数偏低分析................................................. 错误！未定义书签。

4.2服务器及终端问题排除............................................................. 错误！未定义书签。

4.2.1 BO分析................................................................................ 错误！未定义书签。

4.2.2 镜像抓包方法和简单分析................................................. 错误！未定义书签。

4.2.3 业务CDL日志分析方法..................................................... 错误！未定义书签。

5速率问题分段分析.. (14)5.1 低速率（<5M）占比高统计分析 (14)5.1.1 测试软件分析 (14)5.1.2 ATU测试LOG分析方法 (15)5.2 高速率（>40M）占比低统计分析 (19)5.3 物理层、PDCP、RLC和MAC层速率一致性分析 (21)5.3.1 L1终端的各层速率差异 (21)5.3.2 E5776终端的各层速率差异 (22)5.3.3 ATU终端的各层速率差异 (23)6失败事件分析 (23)6.1接入失败分析 (23)6.2Service成功率分析 (24)6.3TAU更新分析 (24)6.4掉线问题分析 (25)6.5切换问题分析 (25)7 参数优化................................................................................................. 错误！未定义书签。

LTE掉话问题定位和优化指导书(仅供内部使用）For internal use only拟制: Prepared by 解决方案网络KPI组日期：Date2010-09-08审核: Reviewed by 日期：Dateyyyy-mm-dd审核: Reviewed by 日期：Dateyyyy-mm-dd批准: Granted by日期：Dateyyyy-mm-dd华为技术有限公司Huawei Technologies Co., Ltd.版权所有侵权必究All rights reserved修订记录Revision record目录Table of ContentsLTE掉话问题定位和优化指导书 (1)(仅供内部使用） (1)For internal use only (1)1概述 (9)2掉话分类定义 (9)2.1.路测数据 (9)2.1.1.掉话定义 (9)2.1.2.表现形式 (10)2.1.3.获取方式 (11)2.2.标口信令 (11)2.2.1.掉话表现形式 (11)2.2.2.获取方式 (14)2.3.话统数据 (19)2.3.1.掉话率指标话统公式 (19)2.3.2.掉话Counter介绍 (19)2.3.3.获取方式 (26)2.4.CHR数据 (27)2.4.1.获取方式 (27)2.4.2.呈现方式 (29)3掉话原因分析 (30)3.1.常见掉话原因 (30)3.1.1.非切换类掉话 (30)3.1.2.切换类掉话（待完善）（在与切换专题融合后调整下） (34)3.1.3.其他异常分析 (35)3.2.CHR内掉话原因分类 (36)3.2.1.掉话相关内部释放原因值 (36)3.2.2.CHR L2异常内部机制介绍 (37)3.3.信令流程中释放原因分类 (45)3.3.1.协议中释放原因定义 (45)4隔离定位方法 (47)4.1.掉话率指标分析流程 (47)4.1.1.全网话统指标分析流程 (48)4.1.2.Top小区掉话分析流程 (49)4.2.掉话问题分类处理 (52)4.2.1.无线类问题处理 (52)4.2.2.传输类问题处理 (56)4.2.3.拥塞类问题处理 (57)4.2.4.切换类故障处理 (58)4.2.5.核心网类故障处理 (59)5优化案例 (60)5.1.某局点升级后掉话率KPI分析 (60)5.1.1.问题描述 (60)5.1.2.问题分析 (60)5.1.3.分析结论 (67)5.1.4.解决措施 (68)6附录 (68)6.1.CHR数据分析方法 (68)6.1.1.L3打点信息介绍 (68)6.1.2.L2打点信息介绍 (76)6.2.影响掉话定时器 (84)6.2.1.非切换场景相关定时器 (84)6.2.2.切换场景相关定时器 (89)6.3.UE重建机制 (90)6.3.1.reconfiguration failure (90)6.3.2.handover failure (91)6.3.3.radio link failure (91)图目录List of Figures图1路测吞吐率掉底 (10)图2开始接收系统消息 (11)图3 S1AP_UE_CONTEXT_REL_REQ (12)图4按消息类型排序 (12)图5 找到异常掉话消息 (13)图6 找到对应的UU口消息 (13)图7 找到对应的IFTS消息 (14)图8 M2000信令跟踪管理 (14)图9 M2000IFTS跟踪 (15)图10 M2000 IFTS跟踪网元与时间设置 (15)图11 M2000 IFTS跟踪信息选择设置 (16)图12 IFTS跟踪运行中 (17)图13 停止IFTS跟踪 (18)图14 IFTS跟踪数据导出 (18)图15 小区E-RAB正常释放打点_1 (20)图16 小区E-RAB正常释放打点_2 (20)图17 小区E-RAB异常释放打点_1 (21)图18 小区E-RAB异常释放打点_2 (22)图19 小区切换出E-RAB正常释放打点 (23)图20 小区切换出E-RAB异常释放打点 (24)图21 小区E-RAB异常释放原因打点_1 (24)图22 小区E-RAB异常释放原因打点_2 (25)图23 小区E-RAB异常释放原因打点_3 (25)图24 小区E-RAB异常释放原因打点_4 (26)图25 话统文件格式 (27)图26 一键式日志获取 (29)图27 日志解包 (29)图28 InsightSharp界面 (30)图29 M2000告警浏览界面 (35)图30 收到对端的状态PDU的负确认 (38)图31 下行数据发送失败 (38)图32 上行数据发送失败 (38)图33 eRAN2.1 LCEM_UEM_DMAC_STATUS_IND消息内容 (40)图34 L3_PDCP_DATA_Req消息内容 (40)图35 ENB检测到上行失步，且有下行数据要发送 (42)图36 NB检测到上行失步，没有下行数据要发送 (43)图37 DMAC_L3_SYNC_STATUS_IND消息内容 (44)图38 DMAC_L3_STATUS_IND消息内容 (45)图39 话统指标分析流程图 (47)图40 eNodeB软件版本查询结果 (48)图41 M2000侧上行干扰检测跟踪 (55)图42 告警查询结果 (57)图43 某局点掉话率趋势 (60)图44 某局点掉话原因分布 (61)图45 某局点Top小区掉话率统计 (61)图46 某局点Top小区内部释放原因值分布 (62)图47 某局点Top小区TA分布 (62)图48 内部释放原因值统计 (63)图49 异常释放记录 (63)图50 重建原因记录 (63)图51 最后10条信令记录 (64)图52 内部释放原因值统计 (64)图53 异常释放记录 (64)图54 异常释放TMSI信息 (65)图55 DRB TTI信息统计 (65)图56 DRB TTI信息统计 (66)图57 DRB TTI信息统计 (66)图58 包含核心网主动释放的掉话率 (67)图59 N秒无数传引起释放所占比例 (67)图60 CallID字段 (69)图61 异常释放原因值界面 (70)图62 小区ID字段界面 (71)图63 显示界面 (71)图64 CHR数据导出的TMSI信息 (72)图65 INITIAL_UE_MSG消息内容 (73)图66 CHR显示字段 (74)图67 DSP MMCTX操作界面 (75)图68 LST SIMEI操作界面 (76)图69 RLC达到最大重传次数隔离定位 (77)图70 重同步超时隔离定位 (81)图71 SRB相关流程 (85)图72 同失步相关流程 (87)图73 不活动定时器超时 (88)表目录List of Tables表1常用的IFTS L2MAC跟踪布控类型 (16)表2小区E-RAB正常释放C OUNTER (19)表3小区E-RAB异常释放C OUNTER (21)表4小区切换出E-RAB正常释放C OUNTER (22)表5小区切换出E-RAB异常释放C OUNTER (23)表6小区E-RAB异常释放原因C OUNTER (24)表7链路预算结果 (32)表8CHR释放原因列表 (36)表9 EN U U M SG T YPE字段说明 (40)表10 EN S TATUS字段说明 (44)表11信令流程中释放原因值列表 (45)表12掉话率相关参数 (49)表13CHR释放原因与实际掉话原因关系 (51)表14小区全带宽CQI的上报次数C OUNTER (52)表15PDSCH上各个MCS索引值的调度次数C OUNTER (53)表16PUSCH上各个MCS索引值的调度次数 (53)表17常见无线类故障CHR内部释放原因值 (55)表18话统数据 (57)表19拥塞及用户数相关C OUNTER (57)表20特定两小区对的切换出C OUNTER (58)表21切换类故障常见内部CHR释放原因值 (59)表22CHR L3常用字段信息 (68)表23RLC重传打点信息 (77)表2464MS MAC DRB打点信息 (78)表25SRB MAC打点信息 (79)表26TA打点信息 (81)1概述本文重点介绍了LTE系统内掉话率指标的优化思路、分析方法、定位手段及典型案例；本文结构如下：第二章主要从路测、标准接口、话统、CHR多角度出发给出了掉话的定义；第三章给出了常见的掉话原因，掉话机制的介绍；第四章介绍了掉话问题的隔离定位分析方法；第五章分享了掉话优化的典型案例；第六章介绍了CHR数据的分析方法，影响掉话的定时器介绍及重建的机制介绍。

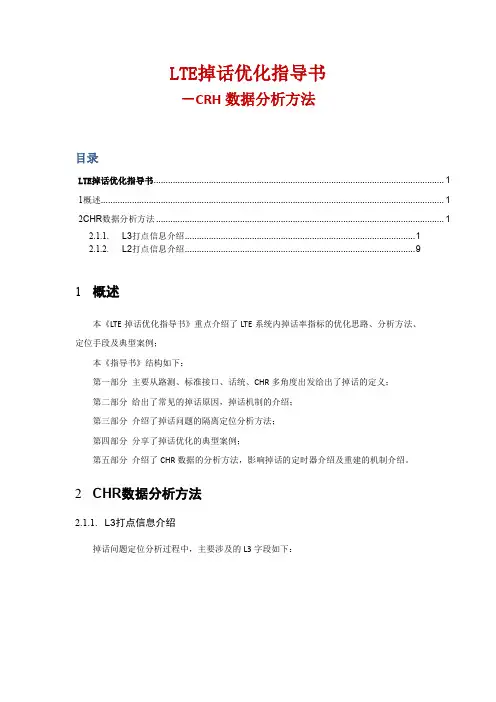

LTE掉话优化指导书－影响掉话的定时器目录LTE掉话优化指导书 (1)1概述 (1)2影响掉话定时器 (1)2.1.1.非切换场景相关定时器 (1)2.1.2.切换场景相关定时器 (7)1概述本《LTE掉话优化指导书》重点介绍了LTE系统内掉话率指标的优化思路、分析方法、定位手段及典型案例；本《指导书》结构如下：第一部分主要从路测、标准接口、话统、CHR多角度出发给出了掉话的定义；第二部分给出了常见的掉话原因，掉话机制的介绍；第三部分介绍了掉话问题的隔离定位分析方法；第四部分分享了掉话优化的典型案例；第五部分介绍了CHR数据的分析方法，影响掉话的定时器介绍及重建的机制介绍。

2影响掉话定时器2.1.1.非切换场景相关定时器2.1.1.1.信令面流程相关2.1.1.1.1.空口信令超时在eNB侧成功下发AM信令后，启动等待UE UU口响应定时器（2.1基线值5s，对应MML参数配置为WAITUEUURSPTIMER=5000），若5s后未收到UE回复的信令，如果是普通信令，则直接在等待UE UU口响应定时器超时后释放，若为5大特殊信令，则会启动延迟释放定时器，等待延迟释放定时器超时后掉话。

2.1.1.1.2.SRB达到最大复位次数在eNB侧未成功下发AM信令，会进行HARQ及RLC的重传，在SRB达到最大重传次数后（2.1基线值4次，对应MML参数配置为MaxENodeBRetxThreshold=Maxretx_Threshold_t4）* Polling（2.1基线值定时器45ms，对应MML参数配置为POLLTRANSTIMER=8）后，SRB达到RLC最大重传次数后，如果是普通信令，则会继续等待UE UU口响应定时器超时后释放，若为5大特殊信令，则会在SRB达到RLC最大重传次数后直接启动延迟释放定时器，等待延迟释放定时器超时后掉话。

注：延迟释放定时器配置：eRAN2.1C00~SPC300 T310+T311+10seRAN2.1SPC400 T310+T311+20s延迟释放特殊信令定义：RRCConnectionReconfiguration包括：eRAB建立（default EPS Bearer Context及dedicated EPS Bearer Context），Measurement Control（周期，事件，ANR中读取eCGI）相关流程图简单整理如下：图1 SRB 相关流程2.1.1.2. 用户面相关2.1.1.2.1. DRB 达到最大复位次数在业务保持过程中，由于弱覆盖、信号陡降、拔卡场景下，若eNB 侧RLC 缓存有数据待发送，则易引起DRB 达到最最大重传次数引起的异常释放；在DRB 达到最大重传次数后，以QIC9为例（ 2.1基线值8次，对应MML 参数配置为ENodeBMaxRetxThreshold=Maxretx_Threshold_t8）* Polling （2.1基线值定时器50ms ，对应MML 参数配置为ENodeBPollRetransmitTimer=9）后，DRB 达到RLC 最大重传次数，然后进入延迟释放机制，延迟释放定时器为T310（2.1基线值200ms ，T310=MS200_T310）+T311（2.1基线值10s ，T311=MS10000_T311）+20s2.1.1.3.其他2.1.1.3.1.常规TA超时失步TA调整周期内连续下发3个TA没有收到TA ACK或者TA调整周期内基带连续3次没有上报TA，则认为TA超时。

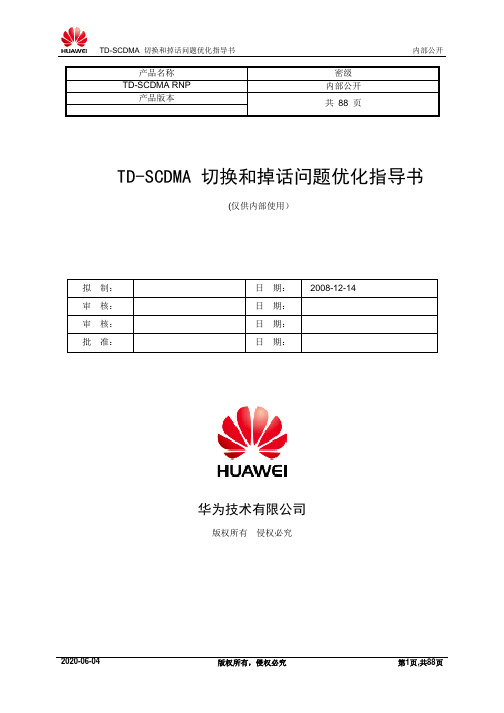

TD-SCDMA 切换和掉话问题优化指导书(仅供内部使用）华为技术有限公司版权所有侵权必究修订记录目录目录 (3)1概述 (10)2切换和掉话性能指标 (10)2.1切换性能指标 (10)2.2掉话性能指标 (11)3切换指标优化 (11)3.1DT/CQT指标优化流程 (11)3.2硬切换DT指标优化流程 (12)3.3从信令流程方面来分析常见的切换问题（系统内） (15)3.4系统间切换CQT流程 (16)3.5HSDPA切换DT/CQT流程： (17)3.6话统分析流程 (18)3.7硬切换话统分析 (19)3.8接力切换话统分析 (20)3.9系统间切换话统分析流程 (21)3.10HSDPA切换话统分析流程 (23)4掉话率指标优化 (24)4.1掉话定义和话统指标 (24)4.1.1路测掉话定义 (24)4.1.2话统指标说明 (24)4.2DT/CQT优化流程 (26)4.2.1常见掉话原因分析及常用优化手段 (27)4.2.2经常调整的非切换类算法参数 (29)4.2.3掉话原因判决树 (30)4.3话统分析流程 (31)4.4跟踪数据优化流程 (33)5常见问题分析 (35)5.1系统内切换类问题 (35)5.1.1层三滤波系数过大导致的切换不及时 (35)5.1.21G/2A事件切换迟滞设置不当导致切换不及时 (36)5.1.3目标小区UP存在干扰导致不能进行上行同步切换失败 (36)5.1.4邻区漏配 (37)5.1.5导频污染 (38)5.1.6拐角效应 (39)5.1.7终端解错扰码误切 (41)5.1.8参数配置错误导致NODEB内切换异常 (42)5.1.9跨RNC切换切换外部邻小区信息没有同目标小区相应更新引起切换失败 (44)5.1.10同频同码组系统内干扰切换异常 (45)5.2系统间切换问题 (46)5.2.13G－>2G切换失败 (46)5.2.2GSM小区的LAC配置错误 (46)5.2.3GSM小区的CI配置错误 (47)5.2.4GSM小区的BCCH信息配置错误 (47)5.2.5GSM小区的BSCI信息配置错误 (47)5.2.6异系统切换失败问题总结 (47)5.3掉话类问题 (48)5.3.1弱覆盖 (48)5.3.2越区覆盖 (49)5.3.3干扰引起的掉话 (50)5.3.4手机异常掉话 (52)5.4HSDPA类问题 (53)6总结 (53)7附录1 一些基本概念 (53)7.1SRB&TRB复位 (53)7.2RL FAILURE (55)7.3硬切换 (60)7.4接力切换 (60)8附录2 TD-SCDMA系统中的切换基本过程 (61)8.1测量过程 (61)8.2判决过程 (62)8.3执行过程 (63)8.4切换过程中的典型触发事件 (63)9附录3 硬切换流程图 (66)9.1Inter-cell/Intra-Node B硬切换情况 (66)9.1.1网络配置 (66)9.1.2流程图 (66)9.1.3流程说明 (66)9.2Inter-NB /Intra-RNC硬切换 (68)9.2.1网络配置 (68)9.2.2流程图 (68)9.2.3信令流程说明 (68)9.3Inter-NB /Inter-RNC硬切换 (69)9.3.1网络配置 (69)9.3.2流程图 (69)9.3.3信令流程说明：（信令流程的说明主要以普通SRNC重定位(CS域)来解释说明） (70)9.4涉及HSDPA的切换算法和流程 (71)9.4.1HSDPA切换的概念 (71)9.4.2HSDPA切换分类 (72)9.4.3信令流程图 (72)9.5系统间切换算法及流程 (72)9.5.1网络配置 (72)9.5.2信令流程图 (73)9.5.3信令流程说明 (75)10附录4 接力切换流程图 (76)10.1UE预同步的基本概念 (76)10.1.1UE在目标小区的时间提前量 (76)10.1.2UE在目标小区的开环发射功率 (77)10.2接力切换示意图 (77)10.3Inter-cell/Intra-Node B接力切换情况 (78)10.3.1网络配置 (78)10.3.2流程图 (78)10.3.3信令流程说明 (78)10.4Inter-NB /Intra-RNC接力切换 (79)10.4.1网络配置 (79)10.4.2流程图 (80)10.4.3信令流程说明 (80)11附录5 切换参数（LCR3.1） (81)11.1切换算法开关 (81)11.2BATON handover support (82)11.3Filter Coefficient (82)11.4Cell individual offset (83)11.5迟滞系数Hysteresis (84)11.6触发时间Trigger delay time (85)11.7硬切换的开环功率计算 (86)表1 切换性能指标以及参考值 (10)表2 HSDPA切换性能指标及参考值 (11)表3 系统可用性相关指标以及参考值 (11)表4 硬切换失败指标 (20)表5 CS系统间切换准备失败话统指标 (21)表6 PS系统间切换准备失败话统指标 (22)表7 掉话类指标分类 (26)表8 覆盖类问题及常用调整方法表 (28)表9 干扰类问题及调整措施表 (28)表10 掉话原因话统分析 (32)表11 UU接口掉话相关定时器和计数器 (56)表12 Iub接口掉话相关定时器和计数器 (59)表13 切换算法开关 (81)表14 接力切换开关 (82)表15 层三滤波系数 (82)表16 CIO参数 (83)表17 迟滞系数 (84)表18 事件触发时延 (85)图1切换路测数据分析流程 (12)图2系统间切换CQT优化流程 (16)图3HSDPA切换CQT优化流程 (18)图4切换话统数据分析流程 (19)图5电路域系统间切换出流程图 (21)图6掉话分析流程图 (27)图7掉话分析判决树 (30)图8呼叫跟踪分析流程 (34)图9邻区漏配切换失败路测图 (37)图10邻区配置后路测图 (38)图11导频污染优化前路测图 (38)图12导频污染优化后路测图 (39)图13拐角效应-信号变化情况 (39)图14转弯处切换失败路测图 (40)图15参数调整后路测图 (41)图16通化、现代之窗、福星站点MAPINFO图 (41)图17切换信令分析图 (42)图18空闲模式下截图 (43)图19通话模式下截图 (43)图20测量控制信息解码 (44)图21创建邻区时误将NCELLTYPE设置为TRUE (44)图22梅林鸿达T1－>梅林鸿达T2切换失败掉话路测截图 (45)图232G小区LAC配置错误3G－>2G切换失败信令跟踪 (47)图24覆盖差路测图 (48)图25调整后覆盖路测图 (49)图26小区覆盖的拉线图 (49)图27吗岭T3下倾角调整后小区覆盖的拉线图 (50)图28同频干扰调整前DT图 (51)图29同频干扰调整后DT图 (52)图30手机迟迟不发测量报告 (52)图31RNC下发的测量控制信息解码 (53)图32UTMS Q O S结构示意图 (54)图33SRB和TRB的示意图 (54)图34无线链路过程图 (55)图35下行DPCH过程 (56)图36切换的基本过程 (61)图37基于导频强度的具有滞后门限的切换准则 (62)图38硬切换（左图）与接力切换（右图）无线链路重配同步参数 (63)图39I NTER-CELL/I NTRA-N ODE B硬切换流程图 (66)图40I NTER-NB/I NTRA-RNC硬切换流程图 (68)图41普通SRNC重定位（CS域） (69)图42无损SRNC重定位（PS域） (70)图43HSDPA系统内的切换（同RNC） (72)图44TD-SCDMA切换至GSM（语音业务）信令流程 (73)图45TD-SCDMA切换至GSM（语音业务）信令跟踪 (74)图46TD-SCDMA重选至GPRS（PS业务）信令流程 (74)图47TD-SCDMA重选至GPRS（PS业务）信令跟踪 (75)图48时间提前量 (77)图49接力切换示意图 (78)图50I NTER-CELL/I NTRA-N ODE B接力切换流程图 (78)图51I NTER-NB/I NTRA-RNC接力切换流程图 (80)图52小区个体偏移示意图 (84)图53迟滞系数示意图 (85)图54触发时间示意图 (86)图55上行同步过程 (86)TD-SCDMA 切换和掉话问题优化指导书关键词：切换、掉话、优化摘要：本文以优化网络的切换成功率和掉话率为出发点，详细阐述了具体的网络优化流程，并在此基础上给出了网优过程中的常见切换、掉话问题分析。

精选文档，希望能帮到您TD-LTE掉线分析指导书R1.3版本更新说明作者适用对象：TDD网优工程师使用建议：在阅读本文档之前，建议先了解下面的知识和技能：后继资料：在阅读完本文档之后，你可能需要下面资料：关于这篇文档摘要目录1 概述 (1)2 TD-LTE完整业务流程 (1)2.1 自研UE信令 (4)2.2 CNT信令 (5)3 掉线问题分析 (5)3.1 掉线率公式 (8)3.2 重建原因 (8)3.2.1 定时器不合理 (8)3.2.2 上行干扰 (9)3.2.3 下行干扰 (13)3.2.4 切换准备问题 (14)3.2.5 有MR但无重配 (17)3.3 UE触发重建 (20)3.3.1 UE触发重建未果 (22)3.3.2 UE触发重建被拒 (22)3.4 RRCCONNECTIONRELEASE掉线 (24)3.5 其他类掉线 (24)4 后台掉线率定义 (24)4.1 掉线原因分类及公式 (25)4.2 KPI分析方法 (27)5 总结 (27)图目录图1-1 TD-LTE信令基本流程 (1)图1-2 自研UE信令 (4)图1-3 CNT信令 (5)图2-1 RRC重建无果 (5)图2-2 RRC重建被拒 (6)图2-3 异常收到RRC释放消息 (6)图2-4 TD-LTE掉线问题总结 (7)图2-5 切换参数查看 (14)图2-6 切换成功与切换失败表现 (14)图2-7 UE触发重建被拒 (21)图3-1 TD-LTE掉线处理流程 (23)图3-2 影响网优告警列表 (24)1 概述本文主要介绍了TD-LTE系统掉线问题优化方法，通过对各局出现的掉线问题进行讲解说明，总结了TD-LTE掉线的处理思路及优化方案，为后续各个外场处理TD-LTE掉线问题提供了优化经验。

2 TD-LTE完整业务流程TD-LTE完整业务信令流程如下：图2-1 TD-LTE信令基本流程完整的业务流程共包含4部分，分别如图中所标识的1（红色）接入过程；2（蓝色）与NAS层完保交互过程；3（绿色）无线承载建立过程；4（黄色）释放过程。

湖南移动TD-LTE 掉线优化指导手册2015年2月目录1概述 (2)2掉线率相关KPI指标 (2)2.1掉线率指标定义 (2)2.2掉线率相关统计项 (3)2.2.1无线掉线率统计项 (3)2.2.2ERAB掉线率统计项 (4)2.2.3掉线原因统计项 (4)2.2.4掉线的常见问题 (5)3掉线问题的分析和定位 (5)3.1掉线问题的分析 (5)3.1.1UE initialed Drop过程 (5)3.1.2eNB initialed drop过程 (7)3.1.3MME initialed Drop过程 (8)3.2掉线问题的原因 (8)3.3掉线问题的定位 (9)3.4掉线问题处理流程图 (9)3.4.1掉线整体分析 (12)3.4.2掉线Top小区分析 (12)3.4.3小区故障排查 (13)3.4.4切换导致掉线问题分析 (13)3.4.5基站上行RLF检测机制引起的掉线 (13)3.4.6无线环境导致掉线 (13)3.4.7终端类问题 (14)3.4.8个性问题单独分析 (14)3.5掉线问题优化方案 (14)3.5.1切换优化 (14)3.5.2参数优化 (15)3.5.3干扰优化 (15)3.5.4覆盖优化 (16)4掉线问题典型案例 (16)1概述本文主要介绍了TD-LTE掉线问题优化方法，通过对出现各种情况的掉线问题进行讲解说明，总结了TD-LTE掉线的处理思路及优化方案，为后续处理TD-LTE掉线问题提供了优化经验。

2掉线率相关KPI指标2.1掉线率指标定义无线掉线率=∑（eNB请求释放上下文数-正常的eNB请求释放上下文数）/∑(初始上下文建立成功次数+遗留上下文个数)*100% ，其中∑代表将本地网范围内的各个小区的统计结果累加。

诺基亚的无线掉线率公式是：100*sum(M8013C15+M8013C16)/sum(M8006C35+M8006C36+M8006C168+M8006C169+M8006C 170)ERAB掉线率=∑( eNB请求释放的E-RAB数 -正常的eNB请求释放的E-RAB数 +切出失败的E-RAB数 )/∑(E-RAB建立成功数+遗留E-RAB个数)*100%，其中∑代表将本地网范围内的各个小区的统计结果累加。

TD-LTE网络优化指导书覆盖优化责任部门：审核：批准：2013 -08发布2013 -09实施大唐移动通信设备有限公司发布目录1目的与范围 (3)2RF优化基本流程 (3)2.1RF优化流程图 (3)2.2RF优化基本资料收集及准备 (5)2.2.1RF优化目标 (5)2.2.2Cluster优化区域划分 (5)2.2.3基站信息数据的收集及基站信息表的制作 (6)2.2.4待优化区域的地图 (7)2.2.5RF优化工具的完备性检查 (7)2.2.6站点告警获取 (8)2.2.7测试路线的选择 (8)3RF常见问题和分析方法 (9)3.1覆盖分析 (9)3.2干扰问题分析 (11)3.3参考信号污染分析 (12)3.4切换问题分析 (12)3.5RF优化其他问题分析 (13)4RF优化常用方法 (14)4.1覆盖优化常用方法 (14)4.2下行功率优化 (16)4.2.1下行功率分配基本原理 (16)4.2.2参数确定准则 (19)4.2.3协议规定的PDSCH的功率分配原则 (20)4.2.4P A、P B各种组合下功率的利用率 (23)4.2.5下行功率参数设置 (23)1目的与范围本指导书规定了LTE无线网络RF优化的工作流程和注意事项，用以指导现场工程师在执行RF优化项目时的规范操作。

文档中所列为LTE无线网络RF优化工程项目进展时的操作流程和注意事项。

在具体项目实施中需要工程师结合实际情况灵活执行。

本指导书总体说明了下行覆盖优化的基本流程，分两大部分，一部分是天馈优化（RF 优化）；一部分是下行功率优化。

在实际项目中应该根据项目本身的特点和所处阶段决定采取那种优化方案，一般两种优化方案混合使用，下面将分别对这两种优化方案进行介绍。

2RF优化基本流程2.1RF优化流程图一旦规划区域内的所有站点安装和单站验证工作完毕，RF 优化工作随即开始。

某些情况下项目组为了赶进度，部分站点完成之后就要开始RF 优化。
