手孔井施工工艺标准规范标准

手孔、井井施工方案一、前言手孔和井井是市政建设中常见的设施，其施工方案的合理性直接影响到日后的使用维护及周边环境。

因此，在制定施工方案时必须考虑完善的技术、细致的流程、严格的标准。

二、施工前准备1. 安全隐患排查：施工前要注意查看现场的安全隐患并加以排除。

2. 测量规划：根据设计图纸进行精确测量，确定井井或手孔的准确位置和下沉深度。

3. 材料准备：按照设计方案准备相应的材料和施工设备。

4. 现场布置：按照规定布置道路封闭等交通标志和警告牌，确保周边交通秩序不受影响。

三、施工方法1. 手孔施工方法：（1）开挖坑位：根据设计图纸确定开挖位置和深度，开挖孔位时要避免损坏其他地下管线。

（2）安装预制井圈：将预制的手孔井圈进行井室降下；（3）安装井盖：根据设计标准安装相应的井盖；（4）井壁加固：根据暴露的情况对井壁进行加固。

2. 井井施工方法：（1）开挖坑位：根据设计要求和环境条件确定开挖位置和井口直径；（2）安装钢模板：根据所挖掘的坑位安装井造模板并加固；（3）浇筑混凝土：根据设计要求浇筑混凝土并表面养护；（4）拆除模板：混凝土达到预设强度后，拆除钢模板，然后进行整体表面抹平和养护。

四、施工验收标准1. 施工质量：经验收合格后，手孔或井井边缘应平整：周边路面要平整，不得有起伏或断裂的现象。

2. 安全标准：手孔或井井盖正常使用情况下，应承受车辆或人员的负荷，不得出现松动或破损。

3. 环保标准：施工现场应清理干净，不得出现垃圾和污水等污染情况。

五、结论井井和手孔在市政建设工程中使用广泛，合理的施工方案和标准的验收标准至关重要。

只有尊重施工标准及技术规范，才能够确保设施的质量和长期稳定性。

''天府大道南延线道路照明工程(二期工程)电缆手孔井做法施工工艺标准编制：复核：总工程师：编制单位：成都天府大道南延线电气工程项目部编制日期：二〇一三年六月十四日目录目录.............................................................................................................................................................- 1 - 电缆手孔井做法施工工艺标准.................................................................................................................- 2 - 1施工工艺依据..................................................................................................................................- 2 -1.1施工设计图...........................................................................................................................- 2 -1.2施工规程...............................................................................................................................- 2 -2施工范围..........................................................................................................................................- 2 - 3施工准备..........................................................................................................................................- 2 -3.1劳动组织...............................................................................................................................- 2 -3.2工机具...................................................................................................................................- 3 -3.3主要材料...............................................................................................................................- 3 -4操作程序..........................................................................................................................................- 4 -4.1工序流程图...........................................................................................................................- 4 -4.2电缆手孔井做法图(见图号ZM-15） .................................................................................- 5 -5操作要领..........................................................................................................................................- 5 -5.1准备工作..............................................................................................................................- 5 -5.2定位放线..............................................................................................................................- 5 -5.3挖基础坑..............................................................................................................................- 7 -5.4铺滤水沙层...........................................................................................................................- 7 -5.5架模.......................................................................................................................................- 7 -5.6砂浆砖砌体...........................................................................................................................- 7 -5.7找平.......................................................................................................................................- 7 -5.8安装井座...............................................................................................................................- 8 -5.9安装井盖...............................................................................................................................- 8 -5.10拆摸.....................................................................................................................................- 8 -5.11成品保护.............................................................................................................................- 8 -5.12清场退场.............................................................................................................................- 8 -6注意事项..........................................................................................................................................- 8 -电缆手孔井做法施工工艺标准1施工工艺依据1.1施工设计图天府新区"三纵一横"重大基础设施项目天府大道南延线照明工程设计文件天府大道南延线一段K6+000～K8+440(修改审定稿)。

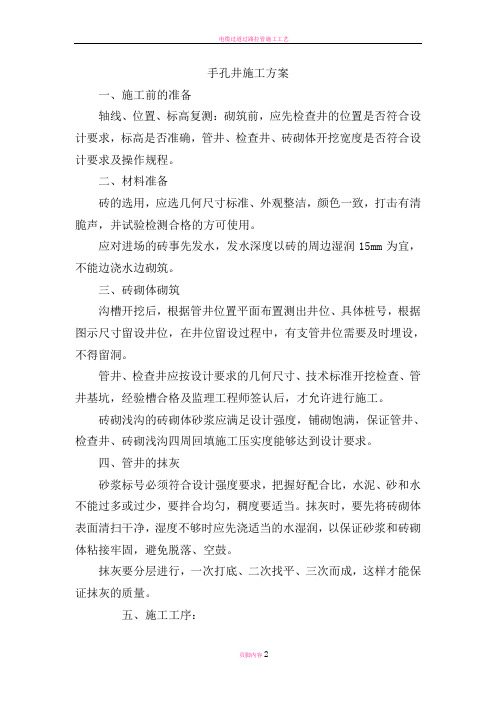

手孔井施工方案一、施工前的准备轴线、位置、标高复测：砌筑前，应先检查井的位置是否符合设计要求，标高是否准确，管井、检查井、砖砌体开挖宽度是否符合设计要求及操作规程。

二、材料准备砖的选用，应选几何尺寸标准、外观整洁，颜色一致，打击有清脆声，并试验检测合格的方可使用。

应对进场的砖事先发水，发水深度以砖的周边湿润15mm为宜，不能边浇水边砌筑。

三、砖砌体砌筑沟槽开挖后，根据管井位置平面布置测出井位、具体桩号，根据图示尺寸留设井位，在井位留设过程中，有支管井位需要及时埋设，不得留洞。

管井、检查井应按设计要求的几何尺寸、技术标准开挖检查、管井基坑，经验槽合格及监理工程师签认后，才允许进行施工。

砖砌浅沟的砖砌体砂浆应满足设计强度，铺砌饱满，保证管井、检查井、砖砌浅沟四周回填施工压实度能够达到设计要求。

四、管井的抹灰砂浆标号必须符合设计强度要求，把握好配合比，水泥、砂和水不能过多或过少，要拌合均匀，稠度要适当。

抹灰时，要先将砖砌体表面清扫干净，湿度不够时应先浇适当的水湿润，以保证砂浆和砖砌体粘接牢固，避免脱落、空鼓。

抹灰要分层进行，一次打底、二次找平、三次而成，这样才能保证抹灰的质量。

五、施工工序：测量放线---手孔井开挖---手孔井砌筑---回填六、施工工艺：1、测量放线，定出手孔井中心线及开挖线2、手孔井开挖，基底为1.4×1.4米，高度1.44米，根据现场情况放坡开挖。

开挖后经验槽合格及监理工程师签认后，才允许进行下不施工。

3、井盖井座均为钢纤维混凝土材料，井盖在安装前应先在盖板槽内做1:2水泥砂浆厚15mm，待标高校正后，用C20细石混凝土将盖座窝牢。

4、井座与井口接触面应采用M5水泥砂浆找平，然后把井座平整安装在井口上面，并用M5水泥砂浆填满缝隙。

5、手孔井采用MU10红砖，M5水泥砂浆砌筑，内壁1:2水泥砂浆抹面10mm厚。

砖砌体砂浆要满足设计强度，铺砌饱满，保证四周回填压实度满足设计要求。

直埋电缆如‎果需要设井‎的话，那应该在接‎头处设，和电缆制造‎长度有关。

一般穿管情‎况下设井。

如：电力工程电‎缆设计规范‎：5.4.7 较长电缆管‎路中的下列‎部位，应设有工作‎井：（1）电缆牵引张‎力限制的间‎距处。

其最大间距‎，可按本规范‎附录F确定‎。

（2）电缆分支、接头处。

（3）管路方向较‎大改变或电‎缆从排管转‎入直埋处。

（4）管路坡度较‎大且需防止‎电缆滑落的‎必要加强固‎定处。

民用建筑电‎气设计规范‎：7.3.4.7 在线路转角‎、分支处应设‎电缆人孔井‎，在直线段上‎，为便于拉引‎电缆也应设‎置一定数量‎的电缆人孔‎井，人孔井间的‎距离不宜大‎于150m‎。

7.3.4.8 电缆人孔井‎的净空高度‎不宜小于1‎.80m，其上部人孔‎的直径不应‎小于0.70m。

如果只是电‎缆穿钢管或‎者PVC，我觉得井的‎距离不应该‎超过30米‎，因为穿管线‎路不允许超‎过30米。

管井的设置‎可以参考《电力工程电‎缆设计规范‎GB 50217‎-2007》：5. 4. 7 较长电缆管‎路中的下列‎部位，应设置工作‎井：1 电缆牵引张‎力限制的间‎距处。

2 电缆分支、接头处。

3 管路方向较‎大改变或电‎缆从排管转‎入直埋处。

4 管路坡度较‎大且需防止‎电缆滑落的‎必要加强固‎定处。

工作井的大‎小根据什么‎确定根据电缆有‎关施工规范‎，电缆的弯曲‎半径不小于‎20d.通常高压电‎缆井要比低‎压电缆井大‎。

电缆井的大‎小和电缆的‎管群数和电‎缆井位置还‎有关系。

我们做的低‎压电缆井通‎常净尺寸1‎米*1.2米。

高压井至少‎净尺寸2米‎*1.5米左右规范上是不‎超过100‎m，但实际市政‎上都不超过‎50m，一般30-40m，这个主要是‎敷设电缆受‎机械的限制‎，特别是大的‎电缆，距离长了无‎法拖动。

60米-80米。

通常的穿管‎器工作距离‎最多100‎米左右。

需要电缆为‎铠装才行，否则距离超‎过80就会‎是电缆护层‎收到破坏，影响绝缘性‎及使用年限‎。

室外手孔井施工工艺手孔井是指用于室外的一种简易井口结构，它通常用于电力、通信、给水等管线的敷设和维护工作。

在室外手孔井的施工过程中，需要遵循一定的工艺流程和操作规范，以确保施工质量和安全性。

在施工前需要对施工现场进行勘测和规划。

确定手孔井的位置和数量，根据工程需求进行合理布置。

同时，要考虑到井盖的便捷开启和关闭，以及井盖的承载能力等因素。

接下来，进行地面开挖工作。

根据设计要求和井孔尺寸，在施工现场进行地面开挖，将井孔的位置挖出来。

在开挖的过程中，要注意土壤的稳定性和周边建筑物的安全，避免发生地质灾害和工程事故。

然后，进行基础施工工作。

在井孔的底部铺设一层砂浆，然后将井筒和井壁逐层垂直放置。

井筒和井壁可以使用混凝土、砖石等材料进行搭建，要保证结构牢固和耐久性。

在井孔的顶部留出出口孔和电缆穿线孔，方便后续的管线敷设和维护。

井孔内部的施工也需要注意细节。

首先进行井孔的清理工作，将井孔内的杂物和泥土清除干净。

然后进行井壁的抹灰和防水处理，以保护井壁不受潮湿和腐蚀。

最后，安装井盖和防护设施，确保井孔的安全性和使用便捷性。

在施工过程中，需要注意以下几点。

首先，要严格遵守施工规范和安全操作规程，确保施工人员的人身安全。

其次，要使用合适的工具和设备，保证施工质量和效率。

同时，要加强施工现场的管理和监督，防止出现质量问题和安全事故。

室外手孔井施工工艺是一项综合性的工作，需要施工人员具备一定的专业知识和技能。

在实际施工中，要根据具体情况和工程需求，灵活调整施工工艺和操作方法。

只有通过科学规范的施工工艺，才能保证室外手孔井的质量和安全性，为后续的管线敷设和维护提供良好的基础。

手孔井施工方案手孔井施工是指在井筒周围开挖一定深度的土层，并将井筒防护材料嵌入土壤中，保证井筒的稳定和安全。

下面是关于手孔井施工方案的700字介绍：手孔井施工方案一、施工准备工作1. 设备与材料准备：挖掘机、铲车、浇筑机械等施工设备；C25砼、沥青等建筑材料。

2. 施工人员准备：施工队伍分工明确，各岗位人员要熟悉各自的工作内容和要求。

3. 施工现场清理：清理施工现场，将多余的杂物进行清理，保持施工区域整洁。

二、施工方案1. 确定井筒位置：根据设计要求，在施工现场确定井筒的位置，并进行标注。

同时，还需对周围地质情况进行勘测，以确定井筒施工的合理深度。

2. 开挖井筒：使用挖掘机根据标注点进行井筒的开挖工作。

开挖过程中，应注意保持井筒的垂直度和直径的一致性。

施工人员还需注意安全，避免发生事故。

3. 构筑井筒防护材料：在井筒开挖完成后，将井筒防护材料按照设计要求嵌入土壤中。

井筒防护可采用砼浇筑的方式，即在井筒周围铺设模板，倒入预先调配好的C25砼并进行振捣，直至达到设计标高。

4. 井筒顶部处理：在井筒顶部，将井盖与井筒固定，确保井盖的平整牢固。

同时，还需根据设计要求进行防水处理，以保证井筒的密闭性。

5. 施工地面恢复：施工完成后，对施工现场进行清理，保持施工区域的整洁。

若有地面破损，需进行修补，使恢复后的地面与周围环境相协调。

三、施工要求1. 施工过程中，施工人员必须加强安全意识，严格遵守工作规程和操作规范。

2. 施工设备要进行充分检查，确保设备正常运转。

3. 施工现场应设立警示标志，防止外来人员进入施工区域。

4. 施工过程中，若遇到设计要求以外的问题，应及时停工汇报，不能私自处理。

5. 施工结束后，要进行验收。

验收合格后方可投入使用。

四、安全预措施1. 施工人员要穿戴好安全装备，如安全帽、安全鞋等。

2. 施工人员要遵守施工现场的规定，禁止吸烟、闲聊等行为。

3. 施工现场应有专人负责管控交通，确保施工过程中车辆与行人的安全。

第1篇混凝土电缆手孔井施工方案一、工程概况混凝土电缆手孔井是电缆线路中常用的附属设施，主要用于电缆的敷设、维护和管理。

本方案针对某电缆线路工程中的混凝土电缆手孔井施工进行详细规划。

工程地点：某市某区某街道工程规模：共计100座混凝土电缆手孔井工程内容：手孔井的挖掘、模板安装、混凝土浇筑、井室回填等施工周期：60天二、施工准备1. 施工图纸及技术资料（1）施工图纸：包括手孔井的平面布置图、结构图、材料清单等。

（2）技术资料：包括施工组织设计、施工方案、施工规范、质量标准等。

2. 施工人员及设备（1）施工人员：项目经理、技术负责人、施工员、质检员、安全员、电工、焊工、混凝土工、挖掘机操作手等。

（2）施工设备：挖掘机、吊车、搅拌车、混凝土输送泵、振动棒、水准仪、钢卷尺、线锤、铁锹、箩筐、模板等。

3. 材料及物资（1）水泥：普通硅酸盐水泥，强度等级不低于32.5MPa。

（2）砂：中粗砂，含泥量不大于3%。

（3）石子：碎石，粒径为5-25mm，含泥量不大于1%。

（4）钢筋：HPB300钢筋，直径为8mm、10mm、12mm。

（5）模板：木模板或钢模板，尺寸根据设计要求确定。

（6）外加剂：减水剂、早强剂等。

4. 施工场地及环境（1）场地平整：确保施工场地平整，无积水、杂物等。

（2）排水设施：设置排水沟、集水井等，确保施工期间排水畅通。

（3）安全防护：设置安全警示标志、安全防护设施等，确保施工安全。

三、施工工艺1. 挖掘（1）根据设计图纸确定井位，使用挖掘机进行挖掘。

（2）挖掘深度应比设计深度深300mm，以便于模板安装和混凝土浇筑。

（3）挖掘过程中，注意保护地下管线、电缆等设施，避免损坏。

2. 模板安装（1）根据设计图纸，制作或采购模板，模板尺寸应符合设计要求。

（2）模板安装前，应进行检查、校正，确保模板尺寸、位置准确。

（3）模板安装后，使用拉杆、螺栓等固定，确保模板稳定。

3. 钢筋绑扎（1）根据设计图纸，绑扎钢筋，确保钢筋间距、保护层厚度符合规范要求。

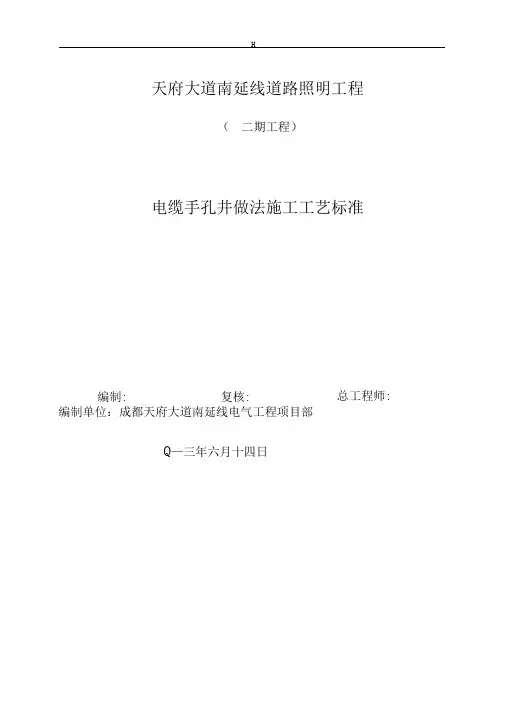

H天府大道南延线道路照明工程（二期工程）电缆手孔井做法施工工艺标准编制: 复核: 总工程师:编制单位：成都天府大道南延线电气工程项目部Q—三年六月十四日-1 -目录目录 ........................................电缆手孔井做法施工工艺标准 ................. 1施工工艺依据 .......................... 1.1施工设计图 ...................... 1.2施工规程 ........................2施工范围 .............................. 3施工准备 .............................. 3.1劳动组织 ........................3.2工机具 .......................... 3.3主要材料 .........................4操作程序 .............................. 4.1工序流程图 ...................... 4.2电缆手孔井做法图（见图号ZM-15） 5操作要领 5.1准备工作 ........................ 5.2定位放线 ........................5.3挖基础坑 ......................... •- 2- -2 --5 •- 5 •- 55.4铺滤水沙层 5.5架模 ..... 5.6砂浆砖砌体 5.7找平 ..... 5.8安装井座.■5.9安装井盖.. 5.10拆摸 ..... 5.11成品保护 5.12清场退场 6注意事项 .......•- 8- -8 -电缆手孔井做法施工工艺标准1施工工艺依据1.1施工设计图天府新区"三纵一横"重大基础设施项目天府大道南延线照明工程设计文件天府大道南延线一段K6+000- K8+440（修改审定稿）。

中铁二局集团电务工程有限公司成都天府大道南延线电气工程项目部天府大道南延线道路照明工程(二期工程)电缆手孔井做法施工工艺标准编制：复核：总工程师：编制单位：成都天府大道南延线电气工程项目部编制日期：二〇一三年六月十四日目录目录.............................................................................................................................................................- 1 - 电缆手孔井做法施工工艺标准.................................................................................................................- 2 - 1施工工艺依据..................................................................................................................................- 2 -1.1施工设计图...........................................................................................................................- 2 -1.2施工规程...............................................................................................................................- 2 -2施工范围..........................................................................................................................................- 2 - 3施工准备..........................................................................................................................................- 2 -3.1劳动组织...............................................................................................................................- 2 -3.2工机具...................................................................................................................................- 3 -3.3主要材料...............................................................................................................................- 3 -4操作程序..........................................................................................................................................- 4 -4.1工序流程图...........................................................................................................................- 4 -4.2电缆手孔井做法图(见图号ZM-15） .................................................................................- 5 -5操作要领..........................................................................................................................................- 5 -5.1准备工作..............................................................................................................................- 5 -5.2定位放线..............................................................................................................................- 5 -5.3挖基础坑..............................................................................................................................- 7 -5.4铺滤水沙层...........................................................................................................................- 7 -5.5架模.......................................................................................................................................- 7 -5.6砂浆砖砌体...........................................................................................................................- 7 -5.7找平.......................................................................................................................................- 7 -5.8安装井座...............................................................................................................................- 8 -5.9安装井盖...............................................................................................................................- 8 -5.10拆摸.....................................................................................................................................- 8 -5.11成品保护.............................................................................................................................- 8 -5.12清场退场.............................................................................................................................- 8 -6注意事项..........................................................................................................................................- 8 -电缆手孔井做法施工工艺标准1施工工艺依据1.1施工设计图天府新区"三纵一横"重大基础设施项目天府大道南延线照明工程设计文件天府大道南延线一段K6+000～K8+440(修改审定稿)。

人手孔井施工方案1. 引言人手孔井是地下工程中常用的一种结构，它用于供人员进入地下空间进行工作、检修和维护等操作。

人手孔井的施工方案需要考虑施工的安全性、稳定性以及使用方便性。

本文将介绍人手孔井的施工方案，包括设计要求、材料选用、施工步骤和质量验收标准等内容。

2. 设计要求人手孔井的设计要求主要包括结构强度、稳定性、适用性和安全性等方面。

•结构强度：人手孔井需要经受一定的荷载，包括人员、工具和设备等的重力荷载，因此应具备足够的结构强度，能够承受这些荷载而不发生变形和破坏。

•稳定性：人手孔井的稳定性是施工的重要考虑因素，防止因地质条件、外部荷载或施工过程中的影响而引起的倾斜、下沉和变形等问题。

•适用性：根据不同的使用要求，人手孔井的尺寸、形状和布置等需要适应工程实际需求，方便人员进入和操作。

•安全性：施工过程中需要考虑施工人员的安全，避免发生安全事故，人手孔井的设计应符合相关的安全标准和规范要求。

3. 材料选用人手孔井的材料选用需要考虑以下几个方面：•井筒材料：一般选择具有一定强度和耐久性的材料，如混凝土、钢筋混凝土、钢板等。

根据不同的条件和要求选择合适的井筒材料。

•井盖材料：井盖需要具备足够的强度和耐久性，同时也要考虑使用方便和外观美观等因素，可以选择铸铁、混凝土或合金材料等。

•扶手材料：人手孔井的扶手需要有足够的强度，以方便人员进出井口，可以选择钢管或钢板等材料。

4. 施工步骤人手孔井的施工步骤通常包括以下几个阶段：第一阶段：准备工作•确定井位：根据设计要求和工程要求确定井位，包括井的位置、高程和平面布置等。

•做好安全措施：施工前需要做好相应的安全措施，确保施工人员的安全。

第二阶段：井筒施工•挖掘基坑：根据设计要求和图纸进行基坑的挖掘，注意土方开挖的斜坡比例和稳定性。

•浇筑井筒：在挖掘好的基坑内，按照设计要求进行井筒的浇筑，采用相应的材料和工艺。

第三阶段：井盖施工•安装井盖：将井盖按照设计要求和安装步骤进行安装，采用合适的连接方式进行固定。
