《单片机最小系统》课件

《单片机最小系统》课件
具体应用包括智能照明、智能安防、智能环境监测等，通过 单片机与传感器、执行器等设备的配合，实现对家居环境的 智能调节和控制。
工业自动化控制系统
工业自动化控制系统是单片机最小系统的重要应用领域之 一，通过单片机实现对工业设备的自动化控制，提高生产 效率和产品质量。
具体应用包括自动化生产线控制、工业机器人控制等，通 过单片机与各种传感器、执行器等设备的配合，实现对工 业设备的精确控制和自动化操作。
上电复位是指单片机上电后自 动进行复位操作；人工复位则 是通过手动按下复位按钮进行 复位。
复位电路的设计需要考虑单片 机的复位要求以及稳定性。
存储器扩展电路设计
单片机内部存储器容量有限，当需要存储大量数 据时需要进行外部存储器扩展。
常用的外部存储器扩展芯片有RAM、EEPROM、 Flash等类型。
单片机最小系统在物联网中的应用前景
01
02
03
智能家居控制
单片机最小系统可以作为 智能家居控制的核心，实 现家电的远程控制和自动 化控制。
智能农业监测
单片机最小系统可以用于 监测农田环境参数，实现 精准农业和智能化农业管 理。
智能物流管理
通过单片机最小系统，可 以实现物流设备的智能化 管理，提高物流效率和降 低成本。
02
单片机最小系统的硬件设 计
电源电路设计
01
电源电路是单片机最小系统的能 源供给部分，为整个系统提供稳 定的直流电压。
02
常用的电源电路有线性电源和开 关电源两种类型。
线性电源电路简单，但效率较低 ，发热量大；开关电源效率高， 但电路复杂。
03
电源电路的设计需要考虑单片机 的功耗、工作电压和稳定性要求
《单片机最小系统》ppt课 件

单片机最小系统

单片机最小系统

单片机最小系统
单片机最小系统包含两部分：一是复位电路；二是晶振电路。

一、复位电路
复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。

为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。

图1所示的RC复位电路可以实现上述基本功能，图3为其输入-输出特性。

但解决不了电源毛刺（A 点）和电源缓慢下降（电池电压不足）等问题而且调整 RC 常数改变延时会令驱动能力变差。

左边的电路为高电平复位有效右边为低电平 Sm为手动复位开关 Ch可避免高频谐波对电路的干扰。

二、晶振电路
单片机需要一定的运行速度，晶振电路就是提供单片机振荡频率从而来控制单片机的运行速度。

其电路图如图所示。

单片机最小系统设计PPT课件

单片机最小系统设计PPT课件

THE COLLEGE OF MECHANICAL ENGINEERING AUTOMATION第,FU5ZH页OU/共UN3IV4ER页SITY
一、单片机的硬件结构特点
电子设计竞赛.1.
及其最小应用系统
2 MCS-51 系列单片机的最小应用系统及其扩展
数字量检 （数字量 测 传感器）
光电隔离
EPROM 程序存储器
一、单片机的硬件结构特点及 其最小应用系统
时钟
电子设计竞赛.1.
CPU
程序 存储器
片内总线
数据 存储器

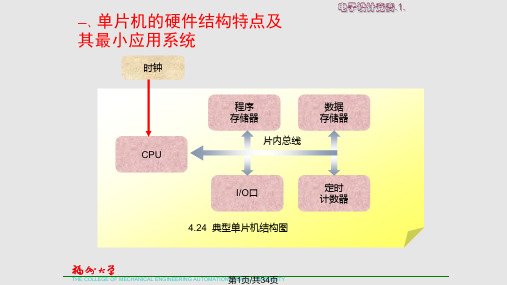

I/O口 4.24 典型单片机结构图
