电子技术基础试题(一)一、选择题：（每小题3分，共30分）1、D 触发器在D=1时，输入一个CP 脉冲，其逻辑功能是（ ）。
A ．置1 B ．清0 C ．保持 D ．翻转2、如图电路中，设二极管为硅管，正向压降为 0.7V ，则Y= （ ）。
A ．0.7V B ．3.7V C ．10VD ．1.5V3、以下表述正确的是（ ）。
A ．组合逻辑电路和时序逻辑电路都具有记忆能力。
B ．组合逻辑电路和时序逻辑电路都没有记忆能力。
C ．组合逻辑电路有记忆能力，而时序逻辑电路没有记忆能力。
D ．组合逻辑电路没有记忆能力，而时序逻辑电路有记忆能力。
4、逻辑函数式Y=A+A ，化简后的结果是（ ）。
A ．2AB ．AC ． 1D ．A 25、逻辑函数式Y=EF+E +F 的逻辑值为（ ）。
A ．EFB ．EF C ． 0 D ． 16、基本 RS 触发器电路中，触发脉冲消失后，其输出状态（ ）。
A ．恢复原状态 B ．保持现状态 C ．出现新状态 D.都有可能7、用万用表欧姆档测小功率晶体三极管好坏时，应选择的档位（ ）。
A ． Rx100或Rx1K B. Rx10K C. Rx1 D.都可以8、当晶体三极管发射结反偏，集电极反偏时，晶体三极管的工作状态是（ ）。
A ． 放大状态 B. 饱和状态 C. 截止状态 D.无法判定 9、三极管的基极电流I B 、集电极电流I C 和射极电流I E 的关系是A ． I E = IB + IC B. I E = I B – I C C. I E = I C – I B D.I C = I B + I E 10、基本放大器的电压放大倍数Av=ViV O ，当输入电压为10mV 时，测得输出电压为500mV ，则电压放大倍数是（ ）。
A ． 10 B. 50 C. 500 D.100 二．填空题：（每题3分，共30分）1．半导体二极管的最主要特性是__________________________ 。
![电子技术基础题库(I_II类题)[1]](https://img.taocdn.com/s1/m/0d71ad21192e45361066f55f.png)
第一章 半导体二极管I 类题一、简答题1． 杂质半导体有哪些？与本征半导体相比导电性有什么不同？答杂质半导体有P 型半导体和N 半导体两种，比本征半导体导电性能增强很多。
2．什么是PN 结？PN 结最基本的特性是什么？ 答；P 型半导体和N 型半导体采用特殊的加工工艺制作在一起，在其交界处产生的特殊薄层称为PN 结。
PN 结最基本的特性是单向导电性。
3． 什么是半导体？半导体有哪些特性？答：导电能力介于导体和绝缘体之间的物质称为半导体。
具有热敏特性、光敏特性和掺杂特性。
二、计算题1． 在下图所示电路中，哪一个灯泡不亮？答：b 不亮2．如图所示的电路中，试求下列两种情况下输出端Y 的电位U Y 及各元件（R ，VD A ，VD B ）中通过的电流；（1）U A =U B =0V ；（2）U A =+3V ，U B =0V ；答：（1）V Y =0VmA 33.9K Ω12V ≈=R I mA5.1232R DB DA ≈===I I I （2）D B 导通，D A 截止 V Y =0VmA39.312≈=R I V 0DA =I mA 3DB =I 3． 在下图所示电路中，设二极管是理想二极管，判断各二极管是导通还是截止？并求U AO =？答：a）图中，二极管导通，U AO=-6V；b）图，二极管截止，U AO=-12V；c）图V1导通，V2截止，U AO=0V。
II类题一、简答题1．从晶体二极管的伏安特性曲线看，硅管和锗管有什么区别？答：硅管死区电压为0.5V左右而锗管为0.2V左右；硅管的正向管压降为0.7V左右而锗管为0.3V左右；硅管的反向饱和电流较小而锗管较大。
2．光电二极管和发光二极管有什么区别？答：发光二极管将电信号转化成光信号，工作时加正向电压；光电二极管将光信号转化成电信号，工作时加反向电压。
3．为什么用万用表的不同电阻档测量同一二极管的正偏内阻数值上差别很大？答：因二极管的非线性。
第一章习题答案一周期性信号的波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比0121112（ms）图题1.1.4解： 周期T=10ms 频率f=1/T=100Hz占空比q=t w /T ×100%=1ms/10ms ×100%=10%将下列十进制数转换为二进制数、八进制数和十六进制数，要求误差不大于2-4：（1）43（2）127（3）（4）解：1. 转换为二进制数：（1）将十进制数43转换为二进制数，采用“短除法”，其过程如下：2 43 ………………………余1……b 02 21 ………………………余1……b 12 1 ………………………余1……b 52 2 ………………………余0……b 42 5 ………………………余1……b 32 10 ………………………余0……b 2高位低位从高位到低位写出二进制数，可得（43）D =（101011）B（2）将十进制数127转换为二进制数，除可用“短除法”外，还可用“拆分比较法”较为简单： 因为27=128，因此（127）D =128-1=27-1=（1000 0000）B -1=（111 1111）B（3）将十进制数转换为二进制数，整数部分（254）D =256-2=28-2=（1 0000 0000）B -2=（1111 1110）B 小数部分（）D =（）B（）D=（1111 ）B（4）将十进制数转换为二进制数整数部分（2）D=（10）B小数部分（）D=（）B演算过程如下：0.718×2=1.436……1……b-1 0.436×2=0.872……0……b-2 0.872×2=1.744……1……b-3 0.744×2=1.488……1……b-4 0.488×2=0.976……0……b-5 0.976×2=1.952……1……b-6高位低位要求转换误差小于2-4，只要保留小数点后4位即可，这里算到6位是为了方便转换为8进制数。

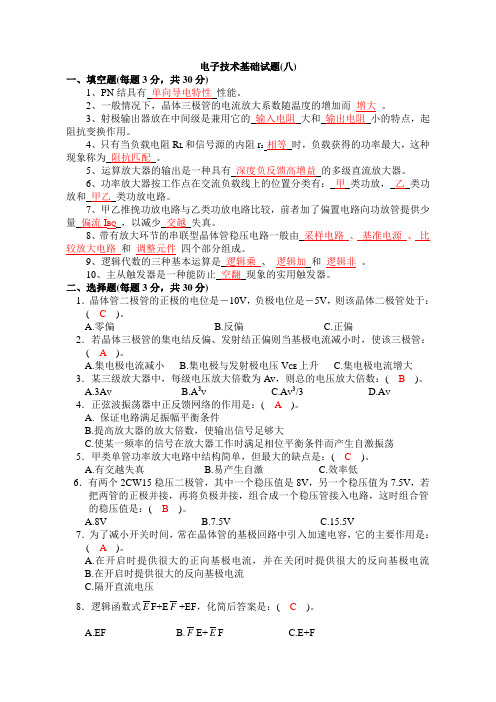

电子技术基础试题(八)一、填空题(每题3分，共30分)1、PN结具有单向导电特性性能。
2、一般情况下，晶体三极管的电流放大系数随温度的增加而_增大_。
3、射极输出器放在中间级是兼用它的输入电阻大和输出电阻小的特点，起阻抗变换作用。
4、只有当负载电阻R L和信号源的内阻r s 相等时，负载获得的功率最大，这种现象称为阻抗匹配。
5、运算放大器的输出是一种具有深度负反馈高增益的多级直流放大器。
6、功率放大器按工作点在交流负载线上的位置分类有：甲类功放，乙类功放和甲乙类功放电路。
7、甲乙推挽功放电路与乙类功放电路比较，前者加了偏置电路向功放管提供少量偏流I BQ，以减少交越失真。
8、带有放大环节的串联型晶体管稳压电路一般由采样电路、基准电源、比较放大电路和_调整元件_四个部分组成。
9、逻辑代数的三种基本运算是逻辑乘、_逻辑加和_逻辑非_。
10、主从触发器是一种能防止空翻现象的实用触发器。
二、选择题(每题3分，共30分)1．晶体管二极管的正极的电位是－10V，负极电位是－5V，则该晶体二极管处于：( C)。
A.零偏B.反偏C.正偏2．若晶体三极管的集电结反偏、发射结正偏则当基极电流减小时，使该三极管：( A)。
A.集电极电流减小B.集电极与发射极电压V CE上升C.集电极电流增大3．某三级放大器中，每级电压放大倍数为Av，则总的电压放大倍数：( B )。
A.3A VB.A3VC.A V3/3D.A V4．正弦波振荡器中正反馈网络的作用是：( A)。
A.保证电路满足振幅平衡条件B.提高放大器的放大倍数，使输出信号足够大C.使某一频率的信号在放大器工作时满足相位平衡条件而产生自激振荡5．甲类单管功率放大电路中结构简单，但最大的缺点是：( C)。
A.有交越失真B.易产生自激C.效率低6．有两个2CW15稳压二极管，其中一个稳压值是8V，另一个稳压值为7.5V，若把两管的正极并接，再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值是：( B)。
第1章 数制和码制一、填空题1．数制转换：（011010）2 =（ ）10 =（ ）8 =（ ）16。
2．数制转换：（35）10 =（ ）2 =（ ）8 =（ ）16。
3．数制转换：（251）8 =（ ）2 =（ ）16 =（ ）10。
4．数制转换：（4B ）16 =（ ）2 =（ ）8 =（ ）10。
5．数制转换：（69）10 =（ ）2 =（ ）16 =（ ）8。
6．将二进制数转换为等值的八进制和十六进制数（10011011001）2 =（ ）8 =（ ）16。
7．将二进制数转换为等值的八进制和十六进制数（1001010.011001）2 =（ ）8 =（ ）16。
一、填空题答案：1．26、32、1A ；2．100011、43、 23；3．10101001、A9、169；4．1001011、113、75；5．1000101、45、105；6．2331、4D9；7．112.31、4A.64。
第2章 逻辑代数基础一、填空题1．逻辑函数Y AB A B ''=+，将其变换为与非-与非形式为 。
2．逻辑函数Y A B AB C ''=+，将其变换为与非-与非形式为 。
3. 将逻辑函数AC BC AB Y ++=化为与非-与非的形式，为 。
4．逻辑函数Y A A BC '''=+，化简后的最简表达式为 。
5．逻辑函数Y A B A B ''=++，化简后的最简表达式为 。
6．逻辑函数()()Y A BC AB ''''=+，化简后的最简表达式为 。
7. 逻辑函数Y AB AB A B ''=++，化简后的最简表达式为 。
一、填空题答案1．()()()Y AB A B '''''= ； 2．()()()Y A B AB C '''''=；3． ()()()()Y AB BC AC ''''=； 4． Y A '=；5．1Y =； 6．1Y =； 7．Y A B =+。
电子技术基础试题库（第四版）第一章:半导体二极管一、填空题1、根据导电能力来衡量，自然界的物质可以分为______________、__________和__________三类。
导体、绝缘体、半导体2、PN节具有__________特性，即加正向压时__________，加反向压时__________。
单向导电特性、导通、截止3、硅二极管导通时的正向管压降约__________V，锗二极管导通时的正向管压降约__________V。
0.7、0.34、使用二极管时，应考虑的主要参数是__________、__________。
最大整流电流、最高反向工作电压5、在相同的反向电压作用下，硅二极管的反向饱和电流常__________于锗二极管的反向饱和电流，所以硅二极管的热稳定性较__________小、好6、根据导电能力来衡量，自然界的物质可分为 _______ 、_________和__________三类。
导体，绝缘体，半导体7、PN结具有 _____________性能，即加正向电压时PN结________，加反向电压时的PN结_________。
单向导电性，导通，截止二，判断题１、半导体随温度的升高，电阻会增大。
（）N２、二极管是线性元件。
（）N３、不论是哪种类型的半导体二极管，其正向电压都为０.３Ｖ左右。
（）N４、二极管具有单向导电性。
（）Y５、二极管的反向饱和电流越大，二极管的质量越好。
（）N６、二极管加正向压时一定导通（）N7、晶体二极管是线性元件。
（）N8、一般来说，硅晶体二极管的死区电压小于锗晶体二极管的死区电压。
（）Y三、选择题１、ＰＮ结的最大特点是具有（）CＡ、导电性Ｂ、绝缘性Ｃ、单相导电性２、当加在硅二极管两端的正向电压从０开始逐渐增加时，硅二极管（）CＡ、立即导通Ｂ、到０.３Ｖ才开始导通Ｃ、超过死区压才开始导通Ｄ、不导通３、当环境温度升高时，二极管的反向电流将（）AＡ、增大Ｂ、减少Ｃ、不变Ｄ、先变大后变小4、半导体中传导电流的载流子是（）。
第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共25分）1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。
这种半导体内的多数载流子为自由电子，少数载流子为空穴，不能移动的杂质离子带正电。
P型半导体是在本征半导体中掺入极微量的三价元素组成的。
这种半导体内的多数载流子为空穴，少数载流子为自由电子，不能移动的杂质离子带负电。
2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。
三极管对外引出的电极分别是发射极、基极和集电极。
3、PN结正向偏置时，外电场的方向与内电场的方向相反，有利于多数载流子的扩散运动而不利于少数载流子的漂移；PN结反向偏置时，外电场的方向与内电场的方向一致，有利于少子的漂移运动而不利于多子的扩散，这种情况下的电流称为反向饱和电流。
4、PN结形成的过程中，P型半导体中的多数载流子由P向N区进行扩散，N型半导体中的多数载流子由N向P区进行扩散。
扩散的结果使它们的交界处建立起一个空间电荷区，其方向由N区指向P区。
空间电荷区的建立，对多数载流子的扩散起削弱作用，对少子的漂移起增强作用，当这两种运动达到动态平衡时，PN 结形成。
5、检测二极管极性时，需用万用表欧姆挡的R×1K档位，当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。
检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经绝缘老化。
6、单极型晶体管又称为场效应（MOS）管。
其导电沟道分有N沟道和P沟道。
7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。
8、MOS管在不使用时应避免栅极悬空，务必将各电极短接。
二、判断正误：（每小题1分，共10分）1、P型半导体中不能移动的杂质离子带负电，说明P型半导体呈负电性。
（错）2、自由电子载流子填补空穴的“复合”运动产生空穴载流子。
《电子技术基础与技能》（主编：张金华）各章复习与考工模拟题答案第1章 二极管及其应用一、判断题 1．√ 2．× 3．× 4．× 5．√ 6．√二、选择题 1．B 2．D 3．C 4．C 5．A三、综合题1．U AB =0 U AB =6V 2．3．亮 亮 4．（1）桥式整流 电容滤波 （2（3）U L =0.9U 2 （4）U L =1.2U 2L第2章 三极管及放大电路基础 一、判断题 1．√ 2．× 3．×二、选择题 1．C 2．A 3．C三、填空题1．正偏电压 反偏电压 2．各电极电流 极间电压 3．高 低 略小于1 4．20dB 四、综合题 1．2．3．（a ）饱和失真 一般调节偏置电阻R b ，使其阻值减小。
（b ）截止失真 一般调节偏置电阻R b ，使其阻值增大。
（c ）饱和与截止失真 减小输入信号的幅度或更换三极管。
第三章 常用放大器 一、判断题 1．√ 2．× 3．× 4．× 5．×二、选择题 1．C 2．A1.01mA β=100 5mA β=50 u 0u iu 0 u i R 1 R 3 R 4VT 1 VT 2+ +- -3．B4．C5．D6．B三、综合题1．u0=8(u I2-u I1)2．t2．×3．×4．5．×二、填空题1．负载输出2．78××79××输出为正12V的集成稳压器输出为负12V的集成稳压器3．（U Z=14V）14 15 14 4 10三、综合题为了保证稳压管的正常工作，在稳压管电路中必须串联一个电阻来限制电流的大小，只有在R取值合适时，稳压管才能安全地工作在稳压状态。
其稳压过程：U I升高或R L变大→U0升高→I Z变大→I R变大→U R变大→U0减小，使输出电压U0稳定；当U I降低或R L变小，同理分析输出电压U0也能基本保持稳定。
《电子技术基础》考试试卷（附参考答案）一.填空（40分，每题5分）1.负反馈对放大电路性能的影响主要体现在（1）（2）（3）（4），闭环Auf= 。
2.通常使用来判断正负反馈，共射极放大电路反馈信号从基极注入为反馈，从发射极注入为反馈，当输出端短路后，反馈元件上有电压是反馈，若无电压是反馈。
3.负反馈在放大电路中的应用其主要类型有（1），，（2），，（3），（4）。
射极输出器是属于反馈。
4. OCL,OTL是功率放大电路，消除交越失真的方法是，它们电路上的共同特点是，不同点有，实用电路常工作在状态。
5. 集成运放主要功能是，运算电路有（1）（2）（3）（4）；基本转换电路是（1）（2）。
6.功率放大电路的主要任务是，主要要求有（1）（2）（3）（4）。
7.直流稳压电源的功能是，晶体管串联型稳压电路是由，，和四部分电路组成。
8.放大电路设置偏置的目的是，引入负反馈目的是。
功率放大电路的工作状态分为，，。
二.判断（8分，在括号里打“√”或打“X”）1.放大器负反馈深度越大，放大倍数下降越多。
（）2.由集成稳压电路组成的稳压电源其输出电压是不可调节的。
（）3.负反馈能修正信号源的失真。
（）4.直流负反馈的作用可以稳定静态工作点。
（）5.零点漂移是放大器输出不能为零。
（）6.抑制零点漂移最有效的是采用差动放大为输入级。
（）7.放大器引入负反馈可以提高电压放大倍数稳定工作状态。
（）8.集成运放的基本运算是加法和减法运算。
（）三.识读电路（24分，写出电路名称，信号传输方式和所采用的偏置）1. 2.3. 4.5. 6.四.简答（18分）1．指出电路运算功能，并写出运算公式。
（1）.（2）(3). (4).2.简述万用表检测电阻的使用方法。
五.计算（10分）1. 求如图所示放大电路的静态工作点和输入，输出电阻，电压放大倍数。
2.如图所示电路已知Rf=120k,U。
=1.5v,Ui=0.5v。
求R1的大小。
参考答案一，1，提高放大电路工作稳定性（降低了电压放大倍数）减小失真展宽通频带改善输入，输出电阻Au/(1+FAu)。
《电子技术基础》题库适用班级：2012级电钳 3、4、5、6班备注：本学期进行到第七章；第一、二、三章是重点内容，要求掌握；第四、八章没有涉及。
一、填空题：第一章半导体二极管○1、根据导电能力来衡量，自然界的物质可以分为导体，半导体和绝缘体三类。
Δ2、导电性能介于导体和绝缘体之间物质是半导体。
○3、半导体具有热敏特性、光敏特性、参杂的特性。
Δ4、PN结正偏时，P区接电源的正极，N极接电源的负极。
○5、PN结具有单向导电特性。
○6、二极管的P区引出端叫正极或阳极，N区的引出端叫负极或阴极。
Δ7、按二极管所用的材料不同，可分为硅二极管和锗二极管两类；○8、按二极管用途不同，可分为普通二极管、整流二极管、稳压二极管、开关二极管、发光二极管、光电二极管和变容二极管。
★9、二极管的正向接法是二极管正极接电源的正极，负极接电源的负极；反响接法相反。
○10、硅二极管导通时的正向管压降约 0.7V ，锗二极管导通时的管压降约0.3V。
Δ11、使用二极管时，应考虑的主要参数是最大整流电流，最高反向电压和反向电流。
★12、发光二极管将电信号转换为光信号。
★13、变容二极管在高频收音机的自动频率控制电路中，通过改变其反向偏置电压来自动调节本机震荡频率。
★14、所谓理想二极管，就是当其正偏时，结电阻为零。
第二章半导体三极管及其放大电路○15、三极管是电流控制元件。
○16、三极管具有放大作用外部电压条件是发射结正偏，集电结反偏。
★17、当温度升高时，晶体三极管集电极电流Ic变大，发射结压降变小。
Δ18、三极管处在放大区时，其集电结电压小于零，发射结电压大于零。
★19、三极管的发射区杂质浓度很高，而基区很薄。
Δ20、三极管实现放大作用的内部条件是：发射区杂质浓度要远大于基区杂质浓度，同时基区厚度要很小 .Δ21、工作在放大区的某三极管，如果当IB 从12μA增大到22μA时，IC从1mA变为2mA，那么它的β约为 100 。
电子技术基础第一学期试题库（1~6章）一、填空题：（每空1分）1、根据导电能力来衡量，自然界的物质可以分为，和三类。
答：导体、半导体、绝缘体。
2、半导体具有特性，特性和特性。
答：热敏、光敏、掺杂。
3、PN结具有特性，即加正向电压时，加反向电压时。
答：单向导电、导通、截止。
4、硅二极管导通时的正向管压降约v,锗二极管导通时的管压降约v。
答：0.7V、0.3V。
（中）5、使用二极管时，应考虑的主要参数是和。
答：最大整流电流、最高反向工作电压。
5、在相同的反向电压作用下，硅二极管的反向饱和电流常锗二极管的反向饱和电流，所以硅二极管的热稳定性。
答：小于、较好。
6、发光二极管将信号转换成信号；光电二极管将信号转换成信号。
答：电、光、光、电。
7、三极管有三个电极，即极、极和极。
答：集电极、基极、发射极。
8、半导体三极管有型和型。
答：NPN、PNP。
（中）9、三极管基极电流I B的微小变化，将会引起集电极电流I C的较大变化，这说明三极管具有作用。
答：电流放大。
10、硅三极管发射结的死区电压约v，锗三极管的死区电压约v。
晶体三极管处在正常放大状态时，硅管的导通电压约为v，锗管约为v。
答：0 .5、0.2、0.7、0.3。
11、三极管工作在放大状态时，其集电极电流与基极电流的关系是。
答：I C=βI B。
（中）25、三极管的穿透电流I CEO随温度的升高而，硅三极管的穿透电流比锗三极管的。
答：增加、小。
12、三极管的极限参数分别是，，和。
答：集电极最大允许电流、集-射间的反向击穿电压、集电极最大允许耗散功率。
（中）13、工作在放大状态的三极管可作为器件；工作在截止和饱和状态的三极管可作为器件。
答：放大、开关。
14、放大电路按三极管连接方式可分为，和。
答：共基极放大器、共集电极放大器、共射极放大器。
15、放大电路设置静态工作点的目的是。
答：使放大器能不失真地放大交流信号。
16、放大器中晶体三极管的静态工作点是指，和。
答：I BQ、I CQ、U CEQ。
u i i都是由分量和分量两部分组成。
17、放大电路工作在动态时，,,CE B C答：直流、交流。
18、在共射极放大电路中，输出电压u o和输入电压ui相位。
答：相反。
（中）35、画放大电路的直流通路时，把看成开路；画放大电路的交流通路时，把和看成短路。
答：电容、电容、直流电源。
19、利用通路可估算放大器的静态工作点；利用通路的等效电路可以近似估算放大器的输入电阻，输出电阻和电压放大倍数。
答：直流、交流。
20、对于一个放大电路来说，一般希望其输入电阻些，以减轻信号源的负担，输出电阻些，以增大带负载的能力。
答：大、小。
21、放大电路的图解分析法，就是利用三极管的和，通过方法来分析放大器的工作情况。
答：输入特性、输出特性、作图。
（中）22、放大电路中，静态工作点设置得太高，会导致失真；静态工作点设置太低时，会导致失真。
答：饱和、截止。
23、放大电路产生非线性失真的根本原因是。
答：三极管特性的非线性。
24、影响放大电路静态工作点稳定的主要原因是。
答：温度。
25、多级放大电路常用的级间耦合方式有、、和。
答：阻容耦合、变压器耦合、直接耦合、光电耦合。
26、把放大器的一部分或全部通过一定的电路，按照某种方式送回到并与输入信号（电压或电流）叠加，可以改变放大器性能。
这种把电压或电流从放大器的输出端返送到输入端的过程叫做。
答：输出信号、输入端、反馈。
27、负反馈放大器是由电路和电路组成。
答：基本放大、反馈。
28、所谓电压反馈是指；所谓电流反馈是指。
答：反馈信号取的输出电压、反馈信号取的输出电流。
29、通常采用法判别正反馈还是负反馈。
答：瞬时极性法。
30、负反馈组态有、、和四种基本形式。
答：电流串联、电压串联、电压并联、电流并联。
31、电压负反馈的作用是，电流负反馈的作用是。
答：稳定输出电压、稳定输出电流。
32、在放大电路中为了稳定静态工作点应该引入负反馈。
为了提高电路的输入电阻，应该引入负反馈。
33、直流负反馈能稳定放大器的，交流负反馈能改善放大器的。
答：静态工作点、动态性能。
34、射极输出器具有输入电阻，输出电阻，电压放大倍数近似为等特点。
答：大、小、近似为1。
35、功率放大器的主要任务是。
答：放大功率。
36、功率放大器按功放管工作点的位置不同可分为放大器、放大器和放大器三类。
答：甲类、乙类、甲乙类。
37、常用功率放大器按照输出端特点不同可分为功率放大器、功率放大器和功率放大器。
答：变压器、无输出变压器、无输出电容。
38、两个大小且极性的输入信号称为共模信号。
答：相等、相同。
39、两个大小且极性的输入信号称为差模信号。
答：相等、相反。
40、衡量差动放大电路性能优优劣的主要指标是。
答：共模抑制比。
（中）41、利用和概念分析工作在线性区的集成运放电路，可大大简化分析和计算过程。
答：虚短、虚断。
41、理想集成运放工作在非线性区，当U P大于U N时，U0= ；理想集成运放工作在非线性区，当U P小于U N时，U0= 。
答：+Uom 、-Uom。
（中）42、集成运放线性应用时，电路中必须引入才能保证集成运放工作在区。
答：负反馈、线性。
43、正弦波振荡电路是一种能量转换装置，它无需外加信号，就能通过电路自身的正反馈把转变为的电子电路。
答：输入、直流电源提供的能量、具有一定频率和振幅的交流信号。
44、正弦波振荡器由、和等组成。
答：放大电路、正反馈电路、选频电路。
45、实现振荡的两个条件分别为和。
答：相位平衡条件、振幅平衡条件。
46、LC正弦波振荡器有式、式和式等几种形式。
答：变压器反馈、电感三点、电容三点。
47、电感三点式LC振荡器中，电感线圈三端分别与晶体三极管的、和相接。
答：基极、集电极、发射极。
48、RC桥式振荡器的振荡频率fo= 。
答：12RC。
49、石英晶体振荡器根据选用的谐振频率，可分为型和型两种形式。
50、在变压器次级电压相同的情况下，桥式整流电路输出的直流电压是半波整流电路的倍，而且脉动。
答：2、较小。
51、将变成的过程叫做整流。
答：交流电、脉动直流电。
52、直流电源一般由、、和组成。
答：电源变压器、整流电路、滤波电路、稳压电路。
（中）53、单相半波整流电路中，若电源变压器次级电压的有效值是200V，则负载电压是。
答：90 V。
（中）54、在单相桥式整流电路中，如果负载电流是20A，则流过每只晶体二极管的电流是。
答：10 A。
53、常用滤波电路有、、等几种，滤波电路一般接在电路的后面。
答：电容滤波、电感滤波、复式滤波、整流。
54、滤波电路中，滤波电容和负载联，滤波电感和负载联。
答：并、串。
55、若变压器次级电压为Ｕ２则单相半波整流电容滤波电路负载获得的直流电压在接负载时为，不接负载时为。
答：U2256、所谓稳压电路，就是当或时，能使稳定的电路。
答：电源电压波动、负载变化、输出电压。
57、晶闸管的三个电极分别是________、________和________。
答：阴极、阳极、门极。
58、晶闸管导通的条件是：在_____和_____之间加正向电压的同时，在______和_____之间也加正向电压。
答：阳极、阴极、门极、阴极。
59、晶闸管导通后_______就失去控制作用，这时晶闸管本身的压降为_______V左右。
答：门极、1。
（中）60、晶闸管整流电路与二极管整流电路的最大区别是：晶闸管整流电路的输出电压是________，二极管整流电路的输出电压是________。
答：可变的、不变的。
61、快速熔断器在使用时，应________在电路中。
答：串联。
62、为了保证晶闸管长时间安全可靠的工作，实际使用时除主要考虑晶闸的和电压等级外，还必须采取适当的________和________保护措施。
答：、电流等级、过电压、过电流。
63、过电流保护通常采用______来进行。
答：快速熔断器。
64、过电压保护主要有______和______来保护。
答：阻容吸收、压敏电阻。
（中）65、阻容吸收回路可以并联在晶闸管整流电路______、_____或_____。
答：交流侧、直流侧、保护电路。
二、判断题：（每题1分）（）1、半导体随温度的升高,电阻会增大。
（）2、PN结正向偏置时电阻小，反正偏置时电阻大。
（）3、硅二极管的死区电压小于锗二极管的死区电压。
（）4、二极管的反向饱和电流越大，二极管的质量越好。
（）5、二极管一旦反向击穿就一定损坏。
（）6、光电二极管和发光二极管使用时都应接反向电压。
（）7、发光二极管可以接受可见光线。
（）8、发射结正向偏置的三极管一定工作在放大状态。
答：1、×2、√3、×4、×5、×6、√7、×8、×（）9、放大器不设置静态工作点时，由于三极管的发射结有死区和三极管输入特性曲线的非线性，会产生失真。
（）10、在共射极放大电路中，输出电压与输入电压同相。
（）11、放大器具有能量放大作用。
（）12、放大器在工作时，电路同时存在直流和交流分量。
（）13、共射放大电路的电压放大倍数随负载R L而变化，R L越大，电压放大倍数越大。
答：9、√10、×11、×12、√13 、√；（）14、固定偏置放大器的缺点是静态工作点不稳定。
（中）（）15、稳定静态工作点，主要是稳定三极管的集电极电流I C。
（）16、采用阻容耦合的放大电路，前后级的静态工作点互相影响。
（）17、采用直接耦合的放大电路，前后级的静态工作点互相牵制。
（）18、分析多级放大电路时，可把后级放大电路的输入电阻看成是前级放大电路的负载。
答：14、√15、√16、×17 、√18、√；（）19、反馈信号与输入信号的相位相同称为负反馈。
（）20、负反馈可以使放大倍数提高。
（）21、串联反馈就是电流反馈，并联反馈就是电压反馈。
（）22、若将负反馈放大器的输出端短路，则反馈信号也一定随之消失。
（）23、电压反馈送回到放大器输入端的信号是电压。
（）24、电流反馈送回到放大器输入端的信号是电流。
（）25、负反馈可提高放大器放大倍数的稳定性。
（）26、负反馈可以减小放大器非线性失真。
答：19、×20、×21、×22、×23、×24、×25、√26、√；（）27、负反馈对放大器的输入电阻和输出电阻都有影响。
（）28、射极输出器输入电阻大，输出电阻小。
（中）（）29、射极输出器电压放大倍数小1而接近于1，所以射极输出器不是放大器。
（中）（）30、乙类功率放大器静态时，I CQ≈0，所以静态功率几乎为零，效率高。
（中）（）31、甲乙类功率放大器能消除交越失真，是因为两只晶体三极管有合适的偏流。
（）32、OTL功率放大器输出电容的作用仅仅是将信号传递到负载。
