建筑隔墙ALC板安装要求

ALC 板材是以磨细石英砂(粉煤灰、河沙等硅质材料)、水泥、石灰和石膏为主要生产原材料,以铝粉为发泡剂，经配料、搅拌、注膜、预养、切割，在高温(180℃~200℃)高压(10 个~12 个标准大气压)下养护(10h~ 12h )而制成的细密多孔状、 ALC 板材(加气混凝土板)。

ALC 板材具有突出的节约能源、保护环境的效果，是一种性能优越的轻质新型绿色环保墙体材料。

ALC 板材根据用途可分为 ALC 隔墙板、 ALC 自保温外墙板、 ALC 屋面板/ 楼层板、防火板等，可直接使用于各种建筑结构的内墙，如酒店、学校、宾馆、写字楼、商业、住宅等，也可以直接使用于各种建筑结构的外墙，是一种轻质墙体.由于其卓越的保温、隔热性能，所以在使用在外墙上时比一般加气混凝土薄很多即可满足国家节能保温的要求.ALC 隔墙板安装分为横装板及竖装板，通常固定两端.ALC 隔墙板常用固定法为 U 形卡法、管卡法及勾头螺栓法。

其中勾头螺栓法因需要焊接故主要用于钢结构工程。

ALC 隔墙板与梁柱板等结构结合处的做法分为表面处理和板缝处理。

表面处理即在表面刮腻子时在结合处加铺一道 200mm 宽的耐碱网格布(两侧各100mm)。

板缝处理为连接处留 10-20mm 的缝隙,当跨度较小(≤6m)时缝中用粘结砂浆挤实；当跨度较大(＞6m )时为防止温度等收缩变形，缝中用发泡剂填充(有防火要求时将发泡剂改为岩棉)。

按常规设计要求做防水技术处理即可，如 TS 卷材、 SBS 卷材、聚氨酯涂膜等均可.在施工中需要预埋水电管线时，可以直接采用纵向开槽，因为 ALC 板材内配置两层钢筋网所以也可小距离横向开槽。

开槽时应先用切割机切出轮廓,不能直接用凿子硬砸，敷设完管道后用聚合物沙浆或粘结剂抹实即可。

因为接线盒或配电箱需要开大型孔洞时板材可以根据需要打穿，安装结束后用聚合物沙浆或粘结剂抹平抹实即可。

在卫生间、厨房或外墙经常需要贴瓷砖或其它小型贴面饰品，可以先在板材上刷一道丙乳液( 107 胶)，然后满刷 2~3 ㎜界面剂(或素水泥甩浆)，稍后用瓷砖或饰品粘结剂粘贴即可.100mm 厚 ALC 板材可单点吊挂静物 120kg。

ALC隔墙板施工方案1. 引言ALC隔墙板指的是用轻质骨料混凝土(ALC)制成的隔墙材料。

ALC隔墙板具有重量轻、隔音性能好、施工方便等优点，因此在建筑行业中得到了广泛应用。

本文档将介绍ALC隔墙板的施工方案，包括施工准备、施工工序、施工要点等内容。

2. 施工准备在进行ALC隔墙板施工之前，需要进行一些准备工作，以确保施工顺利进行。

以下是施工准备的具体步骤：2.1 确定施工图纸首先，根据建筑设计图纸确定隔墙板的尺寸、布置和数量，并制定施工方案。

施工图纸应包含墙体结构示意图、墙板尺寸和位置、安装细节等信息。

2.2 验收材料在施工前，应对购买的ALC隔墙板进行质量验收。

主要包括检查隔墙板的尺寸、表面平整度、强度等性能。

同时，还要检查配套材料如膨胀螺栓、水泥砂浆等的质量。

2.3 调查施工现场在施工前，需要对施工现场进行调查，并确保施工现场的平整度和基础条件能满足施工要求，如果有差异，需要进行调整。

3. 施工工序ALC隔墙板的施工工序主要包括基础处理、隔墙板安装和加固处理三个阶段。

3.1 基础处理3.1.1 基础清理在施工前，需要首先对墙体基础进行清理。

清除墙体周围的杂草和杂物，使墙基平整。

对墙体基础进行处理，包括填充、整平和加固。

根据实际情况，可以采用浇筑混凝土基础或者其他方法进行处理。

3.2 隔墙板安装3.2.1 定位根据施工图纸确定隔墙板的位置和数量，在墙体上进行标注和定位。

3.2.2 准备工作准备安装所需的工具和材料，包括膨胀螺栓、水泥砂浆、水平仪、砂浆桶等。

3.2.3 安装墙板将隔墙板放置在预定位置，用膨胀螺栓将隔墙板固定在墙体上。

注意保持墙板的水平度和垂直度。

隔墙板与墙体之间的接缝需要进行处理，采用填缝胶、砂浆等材料填充。

3.3 加固处理3.3.1 加固工艺根据设计要求，对隔墙板进行加固处理。

可以采用加设立柱、加嵌板、加钢筋网等方法进行加固。

3.3.2 加固材料选择根据设计要求和实际情况选择适合的加固材料，如钢筋、砂浆等。

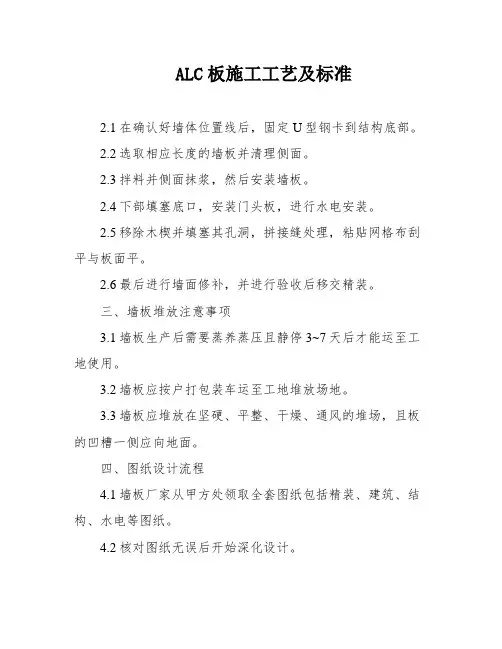

ALC板施工工艺及标准2.1在确认好墙体位置线后，固定U型钢卡到结构底部。

2.2选取相应长度的墙板并清理侧面。

2.3拌料并侧面抹浆，然后安装墙板。

2.4下部填塞底口，安装门头板，进行水电安装。

2.5移除木楔并填塞其孔洞，拼接缝处理，粘贴网格布刮平与板面平。

2.6最后进行墙面修补，并进行验收后移交精装。

三、墙板堆放注意事项3.1墙板生产后需要蒸养蒸压且静停3~7天后才能运至工地使用。

3.2墙板应按户打包装车运至工地堆放场地。

3.3墙板应堆放在坚硬、平整、干燥、通风的堆场，且板的凹槽一侧应向地面。

四、图纸设计流程4.1墙板厂家从甲方处领取全套图纸包括精装、建筑、结构、水电等图纸。

4.2核对图纸无误后开始深化设计。

4.3深化完成后移交图纸给甲方与总包组织相关人员会审最终确认排板图。

4.4图纸确认完毕后，厂家列出墙板清单并组织生产。

4.5墙板厂家协调人员进行样板房安装检查无误后开始安装公共部位。

4.6以上两点均没问题则整个楼栋开始安装。

排版设计应从门窗洞边开始，补板不宜放于门窗洞边和与结构拼接处补板宽度不应小于200mm。

五、排板图规范5.1排板图为平面图，标明墙板编号、类别、规格尺寸、门洞口位置和尺寸、预埋管线、插座和开关的位置尺寸等。

5.2排板时严禁将线盒设置在板缝内。

5.3门窗过梁高度小于200mm时，应使用专用砂加气过梁，不得使用板材代过梁。

5.4在砼墙上宽度小于200mm的门垛和入户门的门垛应与结构一次现浇成型。

5.5埋设电箱位置应与结构一次现浇成型。

如果排板图与精装预留的水电点位矛盾，应先考虑协调精装设计调整水电点位。

甲方单位与总包单位在审核并最终确认排板图后，应把与之相关的结构水电预留管线定位尺寸标注在水电安装施工图中。

2.1 在安装墙板之前，需要制定排板图，规划好安装的顺序和位置。

选择板长时，应考虑室内地面到梁板底部的净空，通常需要减去3~5cm（如果结构标高有误，可以根据实际情况进行调整）。

（优品建造体系实施作业指引附件八ALC隔墙板施工工艺要点）1.目的为保证采用轻质隔墙板工艺的项目顺利推进，明确轻质隔墙板标准做法，消除轻质隔墙板安装过程中的质量通病，保证轻质隔墙板部位无裂缝，最终达到提升工程质量及客户满意度的目的，特编制本施工工艺要点。

2.适用范围适用于中梁地产集团负责开发建设的采用轻质隔墙板施工工艺的所有项目，特殊情况一事一议。

3.编制依据3.1.《蒸压加气混凝土板》GB15762-20083.2.《蒸压加气混凝土用砌筑砂浆与抹面砂浆》JC890-20013.3.《建筑用轻质隔墙条板》GB/T23451-20093.4.《建筑轻质条板隔墙技术规程》JGJ/T157-20143.5.《建筑隔墙用轻质条板》JG/T169-20163.6.《建筑工程施工质量验收统一标准》GB50300-20133.7.《建筑装饰装修工程施工质量验收规范》GB502103.8.《住宅设计规范》GB50096-20113.9.《建筑设计防火规范》GB50016-20143.10.《蒸压加气混凝土应用技术规程》JGJ/T17-20083.11.《内隔墙－轻质条板（一）》10J113-13.12.《蒸压轻质砂加气混凝土(ALC)砌块和板材结构构造》06CG013.13.《蒸压轻质砂加气混凝土(ALC)砌块和板材建筑构造》06CJ054.轻质隔墙板工艺介绍轻质隔墙板是一种新型节能材料，具有质量轻、强度高、多重环保、保温隔热、隔音、呼吸调湿、防火、快速施工、降低墙体成本等优点。

用于制备隔墙板的轻质混凝土可大致分为轻集料混凝土、轻质多孔（封闭孔）混凝土以及轻集料多孔混凝土3大类。

其中，轻集料混凝土比较常用的是陶粒混凝土，采用轻质多孔混凝土可制备高性能蒸压加气混凝土板（ALC板）。

4.1.常见的轻质隔墙板材料及辅材如下表：ALC隔墙板蒸压陶粒板4.2.轻质隔墙板材料性能要求4.2.1.轻质隔墙板材料及性能要求4.2.2.墙板物理性能要求（挤压成型板材）4.2.3.墙板物理性能要求（立模浇筑成型板材）4.2.4.ALC墙板物理性能要求（B05A3.5）4.2.5.ALC墙板物理性能要求（B06A5.0）4.2.6.粘结剂性能要求4.2.7.耐碱玻纤网格布性能要求4.2.8.钢卡件、托件要求注：镀锌方式须为连续热镀锌，不可使用冷镀锌。

蒸压加气混凝土条板具有重量轻、强度高、保温性能和隔音性能好、耐火性能高、切割方便、安装效率高及施工环保的优点，目前已被不断使用在建筑隔墙上，尤其是在装配式建筑中得到了广泛运用[1]。

但其也存在一些不足，通过近几年的市场反应，主要有拼缝开裂、不平整等问题。

针对这些突出问题，建筑行业需要从施工工艺上着手，以提高拼缝抗裂能力。

1蒸压加气混凝土条板（ALC 板）的常见问题（1）拼缝开裂。

经过分析其主要原因包括：①条板安装过程中拼缝过大，后塞缝不密实；使用的玻纤网质量不符合要求；未设置整体抗裂玻纤网；②条板安装完成后未经过冷热两季的应力释放，导致收缩叠加；③条板拼缝采用后塞法，导致拼缝不密实，甚至存在假缝。

（2）拼缝不平整。

拼缝开裂如图1所示、拼缝不平整如图2所示。

经过分析其发生主要原因包括：①施工工艺不到位，条板位置未按工艺要求调整到位；②拼缝处未设置凹槽，导致拼缝高出条板板面；③未用抗裂砂浆调平板面，而是直接刮腻子。

针对条板在安装后出现的突出质量问题，需要完善施工工艺、严格执行工艺要求及研究拼缝粘结新型材料。

2施工工艺及防开裂措施2.1施工工艺编制施工方案、绘制户型排版图→墙体定位、放线→备料→安装管卡→涂刷专用粘结剂→条板就位安装→调整→固定管卡→勾缝、修补→清理墙面→报验。

（1）放线。

进行墙体施工前，放线人员应根据建筑图放出墙体边线、控制线、门窗洞口（门窗洞口尺寸为建筑图中所标门洞尺寸）位置线及柱边线。

放线完毕后需上报项目部测量室进行验收复核，经监理验收通过后方可进行下一道工序的施工。

（2）安装管卡。

内隔墙且留门洞口，故条板均竖向安装。

因局部隔墙无洞口，条板从一端向另一端按顺序安装，安装第一片条板时应在条板上端80mm 处钉入一只管卡，（镀锌连接片规格为长度180mm 、宽度50mm 、厚度1.8mm ，直径15mm 、管长80mm 、壁厚1.8mm ）。

（3）涂刷专用粘结剂。

第二片条板安装时，需于条板接缝处涂刷专用粘结剂，专用粘结剂要随配随用，配置DOI:10.12203/j.xclxzs.1671-9344.202016004作者简介：符振华（1979—），男，汉族，湖南张家界人，工程师，学士。

ALC轻质隔墙板专项施工方案ALC轻质隔墙板（Autoclaved Lightweight Concrete Panel）是一种新型的建筑材料，由石膏、水泥、粉煤灰、石皮、石材粉等轻质材料组成，具有轻质、隔热、隔音、防火等特点。

下面是ALC轻质隔墙板的专项施工方案：1. 施工准备：确认施工图纸，检查建筑基础墙面是否平整，清理基础墙面，确保无尘、无浮尘。

2. 定位墙体位置：根据施工图纸确定墙体的位置，并使用水平仪和垂直仪等工具进行精确定位。

3. 安装水平线：在墙体位置上方、下方、两端等位置拉线，作为施工的基准线，以保证墙体的水平和垂直度。

4. 特殊情况处理：如果遇到墙体上的管线、线管等设备，需要提前做好管线预埋，并确保不影响墙体的施工和稳定性。

5. 墙体布设：根据施工图纸进行墙体板材的布设，将ALC 轻质隔墙板按照预定的位置堆放，同时注意加强墙角、门窗口等部位的加固支撑。

6. 尺寸调整：对于尺寸不合适的板材，可以使用电锯、电钻等工具进行调整，确保墙体板材的质量和尺寸准确。

7. 固定板材：采用专用的建筑胶粘剂或螺栓等方式将墙体板材固定在基础墙面上，同时使用水平仪和垂直仪进行检查，确保墙体的垂直度和水平度。

8. 填缝处理：将墙体板材之间的缝隙用专用的水泥砂浆进行填充，确保墙体的完整性和稳定性。

9. 表面处理：待墙体板材固定完成后，使用抹灰工具对墙体表面进行抹灰和打磨，使其变得平滑、光滑，并确保墙体的外观质量。

10. 后续工序：完成ALC轻质隔墙板的施工后，可以进行后续的涂料、墙面装饰等工序，以提升墙体的美观性和功能性。

需要注意的是，施工过程中需遵守相关的安全操作规范，使用适当的个人防护装备，确保施工人员的安全。

同时，根据实际情况和施工要求，施工方案可能会有一些调整和变化。

因此，在具体施工前，建议与相关专业人员进行详细沟通和确认。

蒸压加气混凝土（ALC）隔墙施工方案一、工程施工条件1、按照主体结构施工进度开展施工。

2、施工区域内架体需拆除并清理干净。

3、建筑标高1m线已按要求在结构墙、柱上均匀弹设，并经复核无误，如下图所示。

室内建筑1m线示意图4、墙体位置线已在结构楼板上弹设，经复核无误。

5、卫生间、水暖井等有水房间墙体根部已按要求进行凿毛。

6、施工前，已经与装修图纸核对无误。

7、施工前，已经与安装专业配合将墙体上各种预留洞口核对无误。

8、厂区道路畅通，并成环路，材料按照施工总面布置图要求位置码放且材料充足,卸料平台及垂直运输机械验收合格。

9、所有楼栋ALC墙板深化排版图已经确认完毕。

二、施工工艺流程现场放线→有水房间浇筑混凝土反坎→板材现场卸货、堆放→运至楼层→安装U型卡→板材就位安装→调整并固定U型卡→下端聚合物粘接砂浆嵌缝→板缝修补→清理墙面→验收。

三、施工要点1、板材现场卸货、堆放及运输（1）ALC板材为蒸压加气混凝土预制板材，考虑到板材的自身材质特性，在运输、卸货及安装中必须规范操作，尽可能的减少板材的破损和缺棱掉角。

板材进场前需要对堆放场地进行整平，保证堆放时的均匀受力和安装时驳运的畅通。

（2）板材运到工地后用塔吊或叉车从汽车上卸至固定的堆放点，起吊时采用专用尼龙吊带捆绑于板材两端600mm处，吊带规格为2T/6m*100mm，每一捆板材一次起吊，根据卸料平台限载要求每次起吊重量不超过1T，落地时板材两端600mm处各垫枕木一块，吊运时要有专人指挥，板材两端吊带捆绑距离要一致，吊带要顺直，保证板材两端同时离地和落地。

为方便驳运板材，卸货时堆放层数不得超过两层，条件允许时单层堆放。

卸货后要及时的通过卸料平台将板材分运到各个安装楼层。

（3）板材垂直运输时搬运距离大，在搬运前需要对通过的路径进行清理，以免驳运时的碰撞。

驳运时一般使用人力劳动车，为减少上下车时对板材的磨损，可在劳动车上加一片等宽的七分板。

板材分运到各楼层时尽量堆放在安装点，以免二次搬运，但要考虑楼板的荷载和其他工序的施工，避免其他工序对板材的污染和损坏。

ALC隔墙施工技术要点与质量控制【摘要】ALC墙板又称蒸压加气轻质混凝土板，或者是ALC板，它是一种新型建筑节能建材。

它目前，它广泛应用于高层框架建筑和工业工厂的内外墙。

主要是其优点众多，如重量轻、隔音效果好、成本低、安装工艺简单、工期要求低、生产工业化、标准化、安装工业化。

【关键词】管卡板缝连接引言ALC隔墙板施工主要细部要考虑清楚，如上下连接、板与板连接、转角连接、接缝处理等，施工措施及施工方法对质量控制起到重要作用。

1 施工方法1.1定位放线（1）墙体施工前应根据建筑图放出墙体边线、控制线、门窗洞口(门窗洞口尺寸为建筑图中所标门洞尺寸)位置线。

（2）放线完毕后进行验收复核，通过后方可进行下一道工序的施工。

1.2安装管卡（1）涂刷专用粘结剂（2）板材安装时，需于板材接缝处涂刷专用粘结剂，采用满涂挤浆做法，专用粘结剂要随配随用，配置的粘结剂应在说明书要求时间内用完。

（3）墙板拼接时板缝缝宽不应大于 5mm，安装时应以缝隙间挤出粘结剂为宜。

在墙体粘缝没有产生一定强度前，严禁碰撞扰动，避免造成松脱。

1.3 板材就位安装（1）板材安装采用人工扶正或电动卷扬机吊装方式，板材扶起后，在板材上下端垫入木楔，木楔必须进行防腐处理。

对次梁梁底等突出部位需使用专用切割工具对板材进行切割。

（3）板墙转角连接处或 T 型连接处应用φ8 防锈销钉固定，销钉距离顶部和底端各 1/3 处。

销钉锚入两块不同方向板材的总深度不得小于板厚加 150mm。

（4）对于洞口宽度大于1500的，采用混凝土过梁，每边搭接长度250mm，或者使用方钢过梁，每边搭接长度150mm.（5）当门垛宽小于150mm时，在与砼墙柱连接处采用两个U型卡固定；（6）有洞口处内隔墙应从洞口处向两边安装。

无洞口处隔墙，板材应从一端向另一端顺序安装，门洞过梁伸入支座长度不小于10cm1.4平整、垂直度调整根据安装控制线，通过调整木楔对板材的平面安装位置、垂直度进行调节，从而减少因对板材的直接驳动而造成板材损伤，直至将板材调整到正确位置。

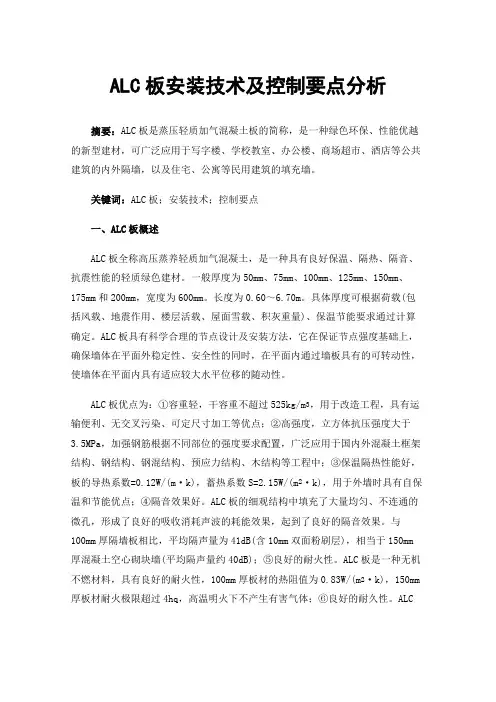

ALC板安装技术及控制要点分析摘要：ALC板是蒸压轻质加气混凝土板的简称，是一种绿色环保、性能优越的新型建材，可广泛应用于写字楼、学校教室、办公楼、商场超市、酒店等公共建筑的内外隔墙，以及住宅、公寓等民用建筑的填充墙。

关键词：ALC板；安装技术；控制要点一、ALC板概述ALC板全称高压蒸养轻质加气混凝土，是一种具有良好保温、隔热、隔音、抗震性能的轻质绿色建材。

一般厚度为50mm、75mm、100mm、125mm、150mm、175mm和200mm，宽度为600mm。

长度为0.60～6.70m。

具体厚度可根据荷载(包括风载、地震作用、楼层活载、屋面雪载、积灰重量)、保温节能要求通过计算确定。

ALC板具有科学合理的节点设计及安装方法，它在保证节点强度基础上，确保墙体在平面外稳定性、安全性的同时，在平面内通过墙板具有的可转动性，使墙体在平面内具有适应较大水平位移的随动性。

ALC板优点为：①容重轻，干容重不超过525kg/m3，用于改造工程，具有运输便利、无交叉污染、可定尺寸加工等优点；②高强度，立方体抗压强度大于3.5MPa，加强钢筋根据不同部位的强度要求配置，广泛应用于国内外混凝土框架结构、钢结构、钢混结构、预应力结构、木结构等工程中；③保温隔热性能好，板的导热系数=0.12W/(m·k)，蓄热系数S=2.15W/(m2·k)，用于外墙时具有自保温和节能优点；④隔音效果好。

ALC板的细观结构中填充了大量均匀、不连通的微孔，形成了良好的吸收消耗声波的耗能效果，起到了良好的隔音效果。

与100mm厚隔墙板相比，平均隔声量为41dB(含10mm双面粉刷层)，相当于150mm 厚混凝土空心砌块墙(平均隔声量约40dB)；⑤良好的耐火性。

ALC板是一种无机不燃材料，具有良好的耐火性，100mm厚板材的热阻值为0.83W/(m2·k)，150mm 厚板材耐火极限超过4hq，高温明火下不产生有害气体；⑥良好的耐久性。

ALC隔墙板施工方案1.引言2.材料准备3.设备准备4.施工步骤5.施工注意事项6.施工质量控制7.安全措施8.总结引言蒸压轻质加气混凝土内墙板（ALC板）是一种新型建筑材料，具有轻质、隔音、保温、防火、环保等优点，已经得到广泛应用。

本文介绍了ALC板的施工方案，以供参考。

材料准备1.ALC板：规格为600mm×200mm×75mm，强度等级为B06.2.砂浆：按照水泥、石灰、砂的比例1:0.5:3配制。

3.钢筋：直径为6mm的圆钢。

4.砖块：规格为240mm×115mm×53mm的空心砖。

5.水泥：普通硅酸盐水泥。

设备准备1.铅垂线、水平仪、钢尺、切割机、电钻、打孔机、电焊机等基本工具。

2.塔吊、升降机、脚手架等机械设备。

施工步骤1.基础处理：清理基础表面，并在基础上涂刷防水涂料。

2.钢筋安装：根据设计要求，在基础上安装钢筋，焊接成网格状。

3.砌筑砖墙：在钢筋网格上砌筑砖墙，墙体开口处要设置门窗洞口。

4.安装ALC板：在砖墙上涂抹砂浆，然后安装ALC板，用铅垂线、水平仪检查板面水平垂直度。

5.砌筑砖柱：在ALC板两侧砌筑砖柱，固定钢筋，加强墙体结构。

6.安装门窗：门窗洞口处安装门窗，固定门窗框架。

7.砌筑顶梁：在墙体上方砌筑顶梁，固定钢筋，加强墙体结构。

8.砌筑烟囱：根据设计要求，在墙体上方砌筑烟囱。

施工注意事项1.ALC板的安装要注意水平垂直度，避免板面出现明显的倾斜。

2.砖墙、砖柱、顶梁、烟囱等的砌筑要注意墙体结构的牢固性和稳定性。

3.门窗框架的安装要注意固定牢固，避免出现晃动现象。

施工质量控制1.ALC板的水平垂直度要符合设计要求。

2.砖墙、砖柱、顶梁、烟囱等的砌筑要符合设计要求，墙体结构要牢固稳定。

3.门窗框架的安装要符合设计要求，固定牢固，避免出现晃动现象。

安全措施1.工人必须穿戴安全帽、安全鞋等防护用品。

2.机械设备必须经过检修、维护，使用前要进行安全检查。
