实验11 静态路由

实验11 静态路由

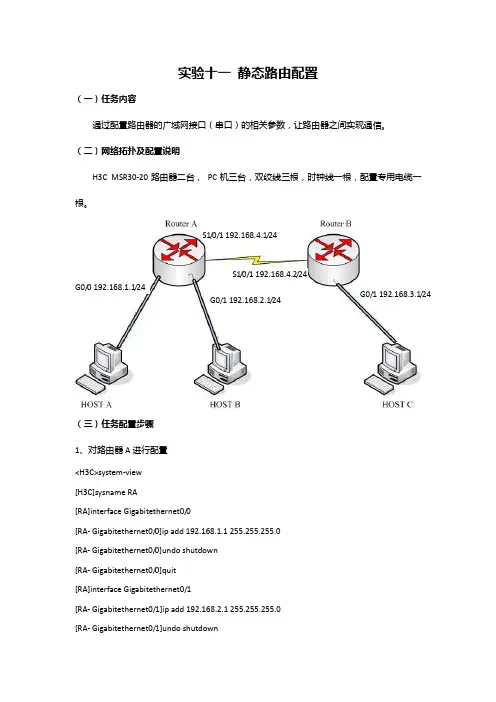

实验十一 静态路由配置（一）任务内容通过配置路由器的广域网接口（串口）的相关参数，让路由器之间实现通信。

（二）网络拓扑及配置说明H3C MSR30-20路由器二台， PC 机三台，双绞线三根，时钟线一根，配置专用电缆一根。

（三）任务配置步骤1、对路由器A 进行配置<H3C>system-view[H3C]sysname RA[RA]interface Gigabitethernet0/0[RA- Gigabitethernet0/0]ip add 192.168.1.1 255.255.255.0[RA- Gigabitethernet0/0]undo shutdown[RA- Gigabitethernet0/0]quit[RA]interface Gigabitethernet0/1[RA- Gigabitethernet0/1]ip add 192.168.2.1 255.255.255.0[RA- Gigabitethernet0/1]undo shutdown[RA- Gigabitethernet0/1]quit[RA]interface s1/0/1[RA-Serial1/0/1]ip add 192.168.4.1 255.255.255.0G0/0 192.168.1.1/24G0/1 192.168.2.1/24 S1/0/1 192.168.4.1/24S1/0/1 192.168.4.2/24G0/1 192.168.3.1/24[RA-Serial1/0/1]baudrate 64000[RA-Serial1/0/1]undo shutdown[RA-Serial1/0/1]quit[RA]ip route 192.168.3.0 255.255.255.0 192.168.4.2 [RA]2、对路由器B进行配置<H3C>system-view[H3C]sysname RB[RB]int Gigabitethernet0/1[RB- Gigabitethernet0/1]ip add 192.168.3.1 255.255.255.0 [RB- Gigabitethernet0/1]undo shutdown[RB- Gigabitethernet0/1]quit[RB]int Serial 1/0/0[RB-Serial1/0/0]ip add 192.168.4.2 255.255.255.0[RB-Serial1/0/0]undo shutdown[RB-Serial1/0/0]quit[RB]ip route 192.168.1.0 255.255.255.0 192.168.4.1 [RB]ip route 192.168.2.0 255.255.255.0 192.168.4.1 [RB]ip routing3、对PC机进行基本配置HOSTA的IP为192.168.1.10，网关192.168.1.1; HOSTB的IP为192.168.2.10，网关192.168.2.1; HOSTC的IP为192.168.3.10，网关192.168.3.1；4、测试连通性。

H3C路由学习笔记-静态路由

H3C路由学习笔记-静态路由

H3C路由（MSR26-30）1、进入系统视图Startup configuration file does not exist.Performing automatic configuration... Press CTRL_D to break.------------------------按Ctrl + D键终止设备查找自动配置Automatic configuration attempt: 1.Not ready for automatic configuration: no interface available.Waiting for the next...Automatic configuration is aborted.-------按Ctrl + D键后放弃自动配置的尝试Line aux0 is available.Press ENTER to get started.---------------到这里系统启动完毕，按回车键<H3C>%Aug 22 09:19:53:318 2014 H3C SHELL/5/SHELL_LOGIN: TTY logged in from aux0.--------------再按一次回车键<H3C><H3C> system-view[H3C]2、修改路由器名称<H3C>sys[H3C]sysname 名称如将默认的路由器名称改为RoNetwork_Dept，Ro表示设备类型为路由器，Network_Dept表示部门名称，以后看到这个名称就知道这是什么设备、在什么位置。

建议以后都采用这种方式来给设备命名，以方便管理。

[H3C]sysname RoNetwork_Dept[RoNetwork_Dept]如果要恢复默认名称，使用undo sysname命令：[RoNetwork_Dept]undo sysname[H3C]3、显示路由表（1）IPv4显示路由表概要信息：[RoNetwork_Dept]display ip routing-table显示路由表详细信息：[RoNetwork_Dept]display ip routing-table verbose显示某种路由协议的信息：[RoNetwork_Dept]display ip routing-table protocol {bgp|direct|guard|isis|ospf|rip|static}还有其他信息，可使用？显示帮助以便选择：[RoNetwork_Dept]display ip routing-table ?（2）IPv6只需将IPv4的命令中ip替换成ipv6即可。
