高功率IPG光纤激光器应用简介一、IPG光纤激光器简介1.光纤激光器简介光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器，光纤激光器可在光纤放大器的基础上开发出来:在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”，当适当加入正反馈回路(构成谐振腔)便可形成激光振荡输出。
2.光纤激光器的优势首先是使用成本低，光纤激光器替代了不稳定或高维修成本的传统激光器。
其次，光纤激光的柔性导光系统，非常容易与机器人或多维工作台集成。
第三，光纤激光器体积小，重量轻，工作位置可移动。
第四，光纤激光器可以达到前所未有的大功率(至五万瓦级)。
第五，在工业应用上比传统激光器表现更优越。
它有适用于金属加工的最佳波长和最佳的光束质量，而且光纤激光器在每米焊接和切割上的费用最低。
第六，一器多机，即一个激光器通过光纤分光成多路多台工作。
第七，免维护，使用寿命长。
最后，由于其极高的稳定性，大大降低了运行中对激光质量监控的要求。
简单来说就是高功率下的极好光束质量，高光束质量下的极好电光效率，高功率高光束质量下的极小体积、可移动性和柔性。
3.IPG简介全球最大的光纤激光制造商IPG Photonics由Valentin Gapontsev博士于1991年创建，总部设在美国东部麻省。
IPG在德国、美国、俄罗斯和意大利设有生产、研发基地，并在全球设有销售和服务网点，覆盖美国、英国、欧洲、印度、日本、韩国、新加坡和中国，并于2006年在美国纳斯达克上市。
十八年来，IPG致力于纵向合成，所有的核心配件均为IPG研发、生产和拥有，同时也是唯一一个能为客户提供高性价比的光纤和半导体激光器的厂家。
高功率是IPG的优势。
全世界已有上千台IPG的高功率(>1KW)光纤激光器在汽车制造、船舶制造、海上平台和石油管道、航空航天和技术加工等工业领域中得以应用。
在日本，我们向丰田、三菱、住友在内的客户售出了数百台IPG的大功率光纤激光器。
掺铥光纤激光器1、掺铥光纤激光器掺铥光纤激光器的光谱可调谐范围更宽（~1600 nm-2200 nm），该波段处于人眼安全波段且包含了1940 nm附近的水吸收峰，对组织的穿透深度浅，且还包含几个大气窗口及特殊气体的吸收峰。
与同时处于人眼安全波段掺铒或铒镱共掺1550 nm激光器相比，掺铥光纤激光器的光光转换效率可达60%以上；且位于铥离子吸收带的790 nm半导体激光器技术成熟，可提供高功率泵浦源；此外，此波段泵浦时，量子转换效率为200%。
掺铥基质为石英光纤，也容易实现高功率输出。
对于掺铥光纤激光器的研究，连续输出已达千瓦量级，如：飞秒150 W的功率输出，皮秒也达到百瓦的输出功率水平，相比之下，单脉冲能量较高的纳秒量级脉冲输出平均功率较低，且多数为空间泵浦结构，最高仅为110 W。
793 nm 半导体泵浦激光器的输出功率已达数百瓦，所以掺铥光纤激光器的输出功率可更高。
且与掺镱光纤激光器相比，掺铥光纤激光的受激布里渊散射和受激拉曼散射的产生阈值要高4倍以上，光纤端面的损伤阈值也高出近10倍，在高功率输出方面优势更加明显。
目前高功率、可调谐掺铥光纤激光器正处于研究的热点。
2、研究进展(1)、纳秒脉冲掺铥光纤激光器研究进展（主动调Q）：输出参数（脉冲能量/功率、斜率效率/重频、脉宽）是否全光纤结构研究单位4 W，4 kHz，130 ns 否加拿大信息技术研究12.3 W，100 kHz，45 ns 否法德研究所33 W，13.9 kHz，15 ns 否耶拿大学应用物理研究所52 W，50 kHz，822 ns 是新加坡南洋理工大学(2)、皮秒/飞秒脉冲掺铥光纤激光器研究进展（锁模）：平均功率，重复频率，脉宽，实现方式是否全光纤结构研究单位3.1 W，100 MHz，108 fs，CPA 否美国IMRA公司5.4 W，100 kHz，300 fs，SESAM/CPA 是美国PolarOnyx公司7 W，2 MHz，33 ps，电流调制否英国南安普顿大学152 W，49.1MHz，~700 fs，CPA 否德国耶拿大学。
基于掺铒光纤作为可饱和吸收体的窄线宽光纤激光器研究张福宇;王蓟;薛明昆;衣文索
【期刊名称】《应用物理》
【年(卷),期】2024(14)4
【摘要】本文介绍了一种以未泵浦的掺铒光纤作为可饱和吸收体,通过3 dB耦合器及环形器,构成一个由驻波效应形成动态光栅的一种窄线宽光纤激光器。
测得在中心波长在1559.54 nm处得到输出的激光器,在泵浦功率为150 mW以下时可以保持长时间的稳定工作,泵浦功率为70 mW,输出光功率为17.03 mW,斜率效率为30.73%,光学信噪比为39 dB,波长分辨率的不稳定性小于0.03 nm,光学信噪比的波动小于0.16 dB,从0到1 MHz的37.5 kHz信号频谱中的弛豫振荡频率峰值为−89.6 dB/Hz。
通过延时自外差法测量线宽为1.99 kHz。
【总页数】9页(P157-165)
【作者】张福宇;王蓟;薛明昆;衣文索
【作者单位】长春理工大学物理学院长春;长春理工大学光电工程学院长春
【正文语种】中文
【中图分类】TN2
【相关文献】
1.(高功率窄线宽掺铒光纤激光器的研究进展
2.基于石墨烯可饱和吸收体的掺铒光纤环形腔脉冲激光器
3.基于金纳米棒可饱和吸收体的被动调Q掺铒光纤激光器
4.
基于氧化铜可饱和吸收体的掺铒光纤激光器5.基于保偏掺铥光纤饱和吸收体的2μm波段超窄线宽光纤激光器
因版权原因，仅展示原文概要，查看原文内容请购买。

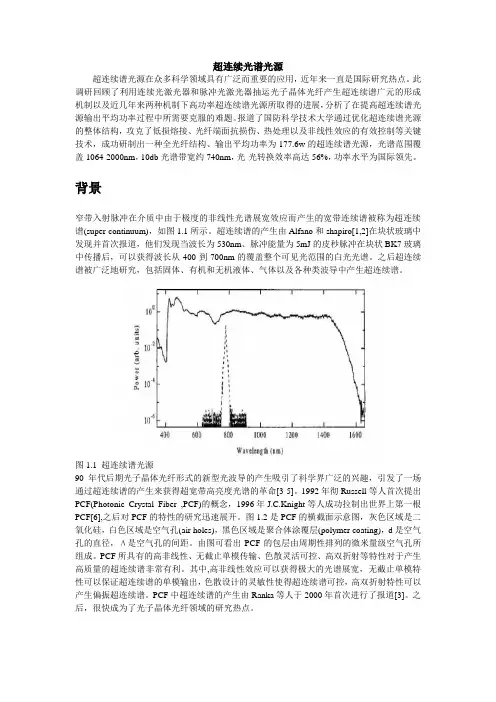

超连续光谱光源超连续谱光源在众多科学领域具有广泛而重要的应用，近年来一直是国际研究热点。
此调研回顾了利用连续光激光器和脉冲光激光器抽运光子晶体光纤产生超连续谱广元的形成机制以及近几年来两种机制下高功率超连续谱光源所取得的进展，分析了在提高超连续谱光源输出平均功率过程中所需要克服的难题。
报道了国防科学技术大学通过优化超连续谱光源的整体结构，攻克了低损熔接、光纤端面抗损伤、热处理以及非线性效应的有效控制等关键技术，成功研制出一种全光纤结构、输出平均功率为177.6w的超连续谱光源，光谱范围覆盖1064-2000nm，10db光谱带宽约740nm，光-光转换效率高达56%，功率水平为国际领先。
背景窄带入射脉冲在介质中由于极度的非线性光谱展宽效应而产生的宽带连续谱被称为超连续谱(super continuum)，如图1.1所示。
超连续谱的产生由Alfano和shapiro[1,2]在块状玻璃中发现并首次报道，他们发现当波长为530nm、脉冲能量为5mJ的皮秒脉冲在块状BK7玻璃中传播后，可以获得波长从400到700nm的覆盖整个可见光范围的白光光谱。
之后超连续谱被广泛地研究，包括固体、有机和无机液体、气体以及各种类波导中产生超连续谱。
图1.1 超连续谱光源90年代后期光子晶体光纤形式的新型光波导的产生吸引了科学界广泛的兴趣，引发了一场通过超连续谱的产生来获得超宽带高亮度光谱的革命[3-5]。
1992年彻Russell等人首次提出PCF(Photonic Crystal Fiber ,PCF)的概念，1996年J.C.Knight等人成功拉制出世界上第一根PCF[6],之后对PCF的特性的研究迅速展开。
图1.2是PCF的横截面示意图，灰色区域是二氧化硅，白色区域是空气孔(air holes)，黑色区域是聚合体涂覆层(polymer coating)，d是空气孔的直径，Λ是空气孔的间距。
由图可看出PCF的包层由周期性排列的微米量级空气孔所组成。

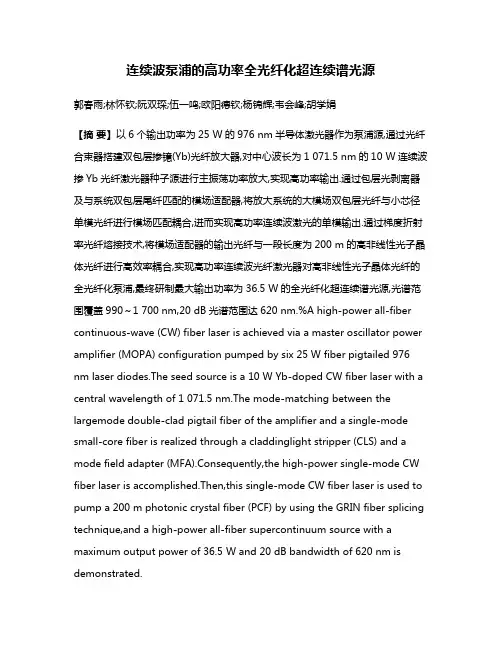

连续波泵浦的高功率全光纤化超连续谱光源郭春雨;林怀钦;阮双琛;伍一鸣;欧阳德钦;杨锦辉;韦会峰;胡学娟【摘要】以6个输出功率为25 W的976 nm半导体激光器作为泵浦源,通过光纤合束器搭建双包层掺镱(Yb)光纤放大器,对中心波长为1 071.5 nm的10 W连续波掺Yb光纤激光器种子源进行主振荡功率放大,实现高功率输出.通过包层光剥离器及与系统双包层尾纤匹配的模场适配器,将放大系统的大模场双包层光纤与小芯径单模光纤进行模场匹配耦合,进而实现高功率连续波激光的单模输出.通过梯度折射率光纤熔接技术,将模场适配器的输出光纤与一段长度为200 m的高非线性光子晶体光纤进行高效率耦合,实现高功率连续波光纤激光器对高非线性光子晶体光纤的全光纤化泵浦,最终研制最大输出功率为36.5 W的全光纤化超连续谱光源,光谱范围覆盖990～1 700 nm,20 dB光谱范围达620 nm.%A high-power all-fiber continuous-wave (CW) fiber laser is achieved via a master oscillator power amplifier (MOPA) configuration pumped by six 25 W fiber pigtailed 976 nm laser diodes.The seed source is a 10 W Yb-doped CW fiber laser with a central wavelength of 1 071.5 nm.The mode-matching between the largemode double-clad pigtail fiber of the amplifier and a single-mode small-core fiber is realized through a claddinglight stripper (CLS) and a mode field adapter (MFA).Consequently,the high-power single-mode CW fiber laser is accomplished.Then,this single-mode CW fiber laser is used to pump a 200 m photonic crystal fiber (PCF) by using the GRIN fiber splicing technique,and a high-power all-fiber supercontinuum source with a maximum output power of 36.5 W and 20 dB bandwidth of 620 nm is demonstrated.【期刊名称】《深圳大学学报（理工版）》【年(卷),期】2013(030)004【总页数】5页(P423-427)【关键词】光电子与激光技术;超连续谱;连续波光纤激光器;主振荡功率放大;光子晶体光纤【作者】郭春雨;林怀钦;阮双琛;伍一鸣;欧阳德钦;杨锦辉;韦会峰;胡学娟【作者单位】深圳市激光工程重点实验室,先进光学精密制造技术广东普通高校重点实验室,深圳大学电子科学与技术学院,深圳518060;深圳市激光工程重点实验室,先进光学精密制造技术广东普通高校重点实验室,深圳大学电子科学与技术学院,深圳518060;深圳市激光工程重点实验室,先进光学精密制造技术广东普通高校重点实验室,深圳大学电子科学与技术学院,深圳518060;深圳市激光工程重点实验室,先进光学精密制造技术广东普通高校重点实验室,深圳大学电子科学与技术学院,深圳518060;深圳市激光工程重点实验室,先进光学精密制造技术广东普通高校重点实验室,深圳大学电子科学与技术学院,深圳518060;深圳市激光工程重点实验室,先进光学精密制造技术广东普通高校重点实验室,深圳大学电子科学与技术学院,深圳518060;光纤光缆制备技术国家重点实验室,长飞光纤光缆有限公司研发中心,武汉430073;深圳市激光工程重点实验室,先进光学精密制造技术广东普通高校重点实验室,深圳大学电子科学与技术学院,深圳518060【正文语种】中文【中图分类】TN248光子晶体光纤(photonic crystal fiber，PCF)具有高非线性系数和可控色散特性［1］，利用高功率光纤激光器作为泵浦源，使超连续谱(supercontinuum，SC)研究取得长足进步［2-8］.高功率连续波掺镱(Yb)光纤激光器与长度较长的光子晶体光纤结合也可产生超连续谱.与脉冲激光泵浦方式相比，基于连续波泵浦的超连续谱光源具有光谱功率密度高、光谱光滑以及强度噪声和相干长度低等优势［2］;高功率连续波超连续谱光源在高分辨光学相干层析成像、环境检测及激光雷达等领域具有重要的应用前景，因而得到广泛关注.2003年，Avdokhin等［9］利用1 065 nm掺Yb光纤激光器泵浦100 m光子晶体光纤，实现输出功率为3.8 W超连续谱，光谱从泵浦波长扩展到1 380 nm 的水峰吸收波长.由于在此波长处受强水峰的影响，光纤的吸收损耗非常大，限制了1 μm光纤激光器泵浦下，超连续谱光谱向长波的进一步扩展，以及输出功率的提高.随着光子晶体光纤拉制技术的提高，光纤的水峰吸收系数降低了1个量级.2005年，Travers等［10］在连续波泵浦下的低水峰光子晶体光纤中，实现光谱扩展到1 550 nm的超连续谱输出.利用短长度的光子晶体光纤在高功率连续波激光泵浦下，输出超连续谱也可突破1 380 nm处水峰的限制.Cumberland等［11］在50 W连续波泵浦条件下，通过一段短长度双零色散光子晶体光纤(零色散点分别为810 nm和1 730 nm)，得到平均功率为29 W的超连续谱输出，光谱从泵浦波长处扩展到1 670 nm，在长波零色散点的长波方向产生了色散波，但并未在短波零色散点的短波方向产生色散波.要想在零色散点短波方向产生新的光谱成分，要求泵浦波长位于光纤的反常色散区，且尽量接近光纤的零色散点，以利从泵浦演化产生的超短脉冲孤子扩展到正常色散区.Travers等［3］利用400 W工业级掺Yb光纤激光器作为泵浦源，获得的超连续谱输出功率首次突破50 W，是通过零色散波长位于泵浦短波方向的PCF，得到超连续谱光谱范围为1 050～2 200 nm;同时，也利用零色散波长与泵浦波长匹配的PCF，实现了光谱范围覆盖600～1900 nm的28 W宽带超连续谱输出［3］.Labat等［12］利用 100 W 的1 075 nm光纤激光器，泵浦180 m色散匹配的掺磷PCF，实现光谱达到可见光波段的36 W超连续谱输出.尽管在连续波泵浦下已实现如此高功率的超连续谱输出，但实验中泵浦源和光子晶体光纤非线性介质之间通过透镜进行空间耦合，并未实现全光纤化结构，因而限制了超连续谱光源的进一步应用.本文研究主振荡功率放大(master oscillator power amplifier，MOPA)结构的掺Yb高功率单模连续波光纤激光器，采用梯度折射率光纤(gradient-index fiber，GRIN fiber)熔接技术实现泵浦激光器与光子晶体光纤的全光纤耦合，最终研制出基于连续波泵浦的高功率全光纤化超连续谱光源.1 实验装置高功率超连续谱光源系统整体结构如图1.采用高非线性光子晶体光纤作为超连续谱产生的非线性介质，搭建MOPA结构的连续波单模掺Yb光纤激光器作为泵浦源.掺Yb光纤激光器尾纤与高非线性光子晶体光纤之间采用GRIN光纤熔接技术实现全光纤化高强度耦合.图1 基于连续波泵浦的全光纤化超连续谱光源系统结构图Fig.1 Experimental setup of the all-fiber CW-pumped supercontinuum source所用光纤为长飞光纤光缆公司的高非线性光子晶体光纤(high nonlinear PCF，HNL-PCF)，其采用堆积拉伸法拉制，纤芯与石英外层之间有5层周期结构.纤芯直径为4.7 μm，空气孔周期Λ 为3.3 μm，空气孔直径d为1.9 μm.由于一般光纤在1 380 nm处存在高水峰吸收，在光纤拉制过程中采用特殊方法来减弱OH 离子的影响，以减小水峰处的吸收损耗.利用光纤截断法对光子晶体光纤进行损耗测量，得到光纤水峰处的吸收系数为80 dB/km［13］.根据光纤端面图，利用有限元法(finite element method，FEM)对其色散和非线性系数进行理论计算，同时采用光纤色散测量仪(PE，CD 400)对其色散值进行验证，理论计算值与实际测量值非常吻合.光纤的零色散点位于1 030 nm处［14］，小于泵浦源的波长，在1 071.5 nm泵浦波长处的模场直径和非线性系数分别为3.9 μm和11 W-1·km-1. 图2 所用PCF的端面图及色散特性Fig.2 The cross-section and experimental measured dispersion of the PCFMOPA结构光纤激光器的种子源为1 071.5 nm的连续波单模光纤激光器，种子源的输出功率为10 W.功率放大级是掺Yb双包层光纤放大器:泵浦源为6个25 W 的976 nm半导体激光器，对Yb波段激光进行防反保护后输出;功率放大级增益光纤采用长度为15 m的大模场双包层掺Yb光纤(Nufern，LMA-YDF-20/400)，纤芯与包层的直径分别为 20和400 μm，数值孔径分别为 0.06和0.46，包层在976 nm处的泵浦光吸收系数为 1.7 dB/m;采用一个(6+1)×1的光纤合束器连接6个半导体激光器尾纤和掺Yb双包层增益光纤，进行全光纤化泵浦;在增益光纤之后熔接一个高功率包层光剥离器(cladding light stripper，CLS)，用来剥离剩余的976 nm泵浦光和激发到包层中的激光，避免对后续系统造成损坏.在CLS之后熔接一个光纤模场适配器(mode field adapter，MFA，输入光纤为LMA-20/400，输出光纤为HI-1060)，实现大模场双包层粗光纤和小芯径单模光纤之间的模场匹配耦合.HI-1060光纤的模场直径为6.2 μm，与用来产生超连续谱的HNL-PCF模场直径更为接近，易于实现两者的高效率熔接耦合.模场适配器输出端的HI-1060光纤与高非线性光子晶体光纤之间采用GRIN光纤熔接技术实现全光纤化高效耦合，最小熔接损耗达到0.26 dB［15］.梯度折射率光纤熔接技术允许光子晶体光纤的空气孔塌陷熔接，因而提高了常规光纤和光子晶体光纤之间的熔接强度.光子晶体光纤输出端为一个8角光纤端帽，避免激光反馈对系统稳定性的影响，超连续谱的输出光谱和功率分别采用光谱仪(Yokogawa，AQ6370 B)和功率计(LP-3C)进行监测.2 实验结果图3为光纤放大器在不同的泵浦功率(掺Yb双包层增益光纤入纤功率)下，整个系统输出超连续谱的光谱演化过程.随着泵浦功率的增大，输出超连续谱从泵浦波长处持续向长波方向扩展.在泵浦功率分别为 0、31.9、59.4和86.5 W 时，输出超连续谱长波限分别达到1 200、1 370、1 450和1 610 nm，对应的20 dB光谱带宽分别为20、220、330和430 nm.基于连续波泵浦的超连续谱来源于调制不稳定性(modulation instability，MI)产生的超短光脉冲.脉冲能量高于孤子形成阈值的部分超短脉冲演化形成基态孤子，基态孤子进一步经历孤子自频移效应(soliton self-frequency shift，SSFS)，从而形成长波拉曼孤子超连续谱［3，16］.图4为最大的泵浦功率下超连续谱的输出光谱，光谱的长波限已达到1 700 nm，20 dB光谱带宽为620 nm.尽管在最大泵浦功率下，输出超连续谱长波已经扩展到1 700 nm，但在泵浦波长短波方向仍未出现显著的光谱成分.这主要是因为泵浦波长为1 071.5 nm，位于光子晶体光纤的反常色散区且距离光纤1 030 nm处的零色散点较远，调制不稳定反斯托克斯边带或产生孤子的光谱没有扩展到光纤的正常色散区，因此，导致产生短波光谱成分的“孤子捕获”及“四波混频” (four-wave mixing，FWM)非线性效应效率很低［17-18］，光谱展宽机制主要是产生长波光谱成分SSFS效应.图3 光纤放大器不同泵浦功率下所对应的超连续谱的输出光谱Fig.3 Output spectra of the supercontinuum source at different pump power of the fiber amplifier图4 最大泵浦功率114.8 W下的超连续谱输出光谱Fig.4 The output spectrum of the supercontinuum source at the maximum pump power of 114.8 W 图5为输出超连续谱长波限与放大器泵浦功率之间的关系曲线，可见，超连续谱长波限整体趋于线性增长，仅在达到1 380 nm附近的水峰吸收处时曲线增长略有减缓.主要原因是连续波泵浦下超连续谱的产生要求较长的PCF来增强相互作用非线性效应，而较长的光纤在水峰处引入较大损耗，因此需要更大的泵浦功率来突破其吸收损耗对光谱扩展的限制.图6为超连续谱输出功率与光纤放大器泵浦功率之间的关系曲线，两者具有较好的线性对应，在最大的114.8 W泵浦功率下，超连续谱输出功率为36.5 W，其中，10 W的1 071.5 nm种子激光单独注入时超连续谱输出功率为3.26 W，因而，整个系统的光-光转化效率达到30%.图5 系统不同泵浦功率下输出超连续谱的长波限Fig.5 The longest wavelengths from the SC spectra with increasing pump power of the setup图6 超连续谱输出功率特性Fig.6 Output power of the generated supercontinuum with pump power of the setup结语本文对一个10 W连续波掺Yb光纤激光器进行主振荡功率放大，实现了连续波激光的高功率输出.在激光放大系统之后采用包层光剥离器和模场适配器，实现了放大系统中的大模场双包层光纤到小芯径单模光纤之间的模场匹配耦合和高功率激光的单模输出.利用梯度折射率光纤熔接技术，该高功率单模光纤激光器对200 m高非线性光子晶体光纤进行全光纤化泵浦，最终实现了最大输出功率为36.5 W的全光纤化超连续谱光源，光谱范围覆盖990～1700 nm，20 dB光谱范围达到620 nm.超连续谱输出功率和光谱扩展相对放大器泵浦功率具有较好线性关系，若采用更高功率的半导体激光器泵浦源，有望实现更高功率及更宽光谱范围的超连续谱输出.参考文献 /References:［1］Knight J C，Birks T A，Russell P S，et al.All-silica single-mode opticalfiber with photonic crystal cladding ［J］.Optics Letters，1996，21(19):1547-1549.［2］Kudlinski A，Bouwmans G，Douay M，et al.Dispersionengineered photonic crystal fibers for CW-pumped supercontinuum sources［J］.Journal of Lightwave Technology，2009，27(11):1556-1564.［3］Travers J C，Rulkov A B，Cumberland B A，et al.Visible supercontinuum generation in photonic crystal fibers with a 400 W continuous wave fiber laser ［J］.Optics Express，2008，16(19):14435-14447.［4］Yan Peiguang，Shu Jie，Ruan Shuangchen，et al.Polarization dependent visible supercontinuum generation in the nanoweb fiber ［J］.Optics Express，2011，19(6):4985-4990.［5］Chen Shengping，Wang Jianhua，Chen Hongwei，et al.20 W all fiber supercontinuum generation from picosecond MOPA pumped photonic crystal fiber ［J］.Laser Physics，2011，21(3):519-521.［6］Guo Chunyu，Ruan Shuangchen，Chen Zucong，et al.An all-fiber supercontinuum source pumped with a 18.4 W picosecond fiber laser ［J］.Journal of Shenzhen University Science and Engineering，2011，28(3):218-224.(in Chinese)郭春雨，阮双琛，陈祖聪，等.18.4 W皮秒光纤激光器及其全光纤化超连续谱光源［J］.深圳大学学报理工版，2011，28(3):218-224. ［7］Ruan Shuangchen，Yan Peiguang，Guo Chunyu，et al.Photonic crystal fiber supercontinuum source［J］.Journal of Shenzhen University Science and Engineering，2011，28(4):295-301.(in Chinese)阮双琛，闫培光，郭春雨，等.光子晶体光纤超连续谱光源［J］.深圳大学学报理工版，2011，28(4):295-301.［8］Guo Chunyu，Ouyang Deqin，Ruan Shuangchen，etal.Supercontinuum generation from a tapered photonic crystal fiber pumped with a high-power nanosecond fiber laser［J］.Chinese Journal of Lasers，2013，40(4):0405003-1-0405003-6.(in Chinese)郭春雨，欧阳德钦，阮双琛，等.高功率纳秒光纤激光器抽运锥形光子晶体光纤产生超连续谱［J］.中国激光，2013，40(4):0405003-1-0405003-6.［9］Avdokhin A V，Popov S V，Taylor J R.Continuous-wave，high-power，Raman continuum generation in holey fibers［J］.Optics Letters，2003，28(15):1353-1355.［10］Travers J C，Kennedy R E，Popov S V，et al.Extended continuous-wave supercontinuum generation in alow-waterloss holey fiber［J］.Optics Letters，2005，30(15):1938-1940.［11］Cumberland B A，Travers J C，Popov S V，et al.29 W high power CW supercontinuum source［J］.Optics Express，2008，16(8):5954-5962. ［12］Labat D，Mélin G，Mussot A，et al.Phosphorus-doped photonic crystal fibers for high-power(36 W)visible CW supercontinuum ［J］.IEEE Photonics Journal，2011，3(5):815-820.［13］Guo Chunyu，Ruan Shuangchen，Yan Peiguang，et al.A low-cost，CW-pumped supercontinuum source ［J］.Laser Physics，2013，23(5):055403-1-055403-4.［14］Guo Chunyu，Ruan Shuangchen，Yan Peiguang，et al.Flat supercontinuum generation in cascaded fibers pumped by a continuous wave laser ［J］.Optics Express，2010，18(11):11046-11051.［15］Ouyang Deqin，Guo Chunyu，Ruan Shuangchen，et al.Theoretical and experimental analysis of splicing between the photonic crystal fiber and the conventional fiber using grin fibers［J］.Applied Optics，2012，51(36):8516-8520.［16］Kudlinski A，Mussot A.Vsible cw-pumped supercontinuum ［J］.Optics Letters，2008，33(20):2407-2409.［17］Cumberland B A，Travers J C，Popov S V，et al.Toward visible cw-pumped supercontinua ［J］.Optics Letters，2008，33(18):2122-2124. ［18］Travers J C.Blue solitary waves from infrared continuous wave pumping of optical fibers ［J］.Optics Express，2009，17(3):1502-1507.。
光纤的种类1.石英光纤石英光纤（Silica Fiber）是以二氧化硅（SiO2）为主要原料，并按不同的掺杂量，来控制纤芯和包层的折射率分布的光纤。
石英（玻璃）系列光纤，具有低耗、宽带的特点，现在已广泛应用于有线电视和通信系统。
石英玻璃光导纤维的优点是损耗低,当光波长为 1.0～1.7μm（约1.4μm附近），损耗只有1dB/km，在1.55μm处最低，只有0.2dB/km。
2.掺氟光纤掺氟光纤（Fluorine Doped Fiber）为石英光纤的典型产品之一。
通常，作为1.3Pm波域的通信用光纤中，控制纤芯的掺杂物为二氧化锗（GeO2），包层是用SiO炸作成的。
但接氟光纤的纤芯，大多使用SiO2，而在包层中却是掺入氟素的。
由于，瑞利散射损耗是因折射率的变动而引起的光散射现象。
所以，希望形成折射率变动因素的掺杂物，以少为佳。
氟素的作用主要是可以降低SIO2的折射率。
因而，常用于包层的掺杂。
由于掺氟光纤中，纤芯并不含有影响折射率的氟素掺杂物。
由于它的瑞利散射很小，而且损耗也接近理论的最低值。
所以多用于长距离的光信号传输。
石英光纤与其它原料的光纤相比，还具有从紫外线光到近红外线光的透光广谱，除通信用途之外，还可用于导光和传导图像等领域。
3.红外光纤作为光通信领域所开发的石英系列光纤的工作波长，尽管用在较短的传输距离，也只能用于2pm。
为此，能在更长的红外波长领域工作，所开发的光纤称为红外光纤。
红外光纤（Infrared Optical Fiber）主要用于光能传送。
例如有：温度计量、热图像传输、激光手术刀医疗、热能加工等等，普及率尚低。
4.复合光纤复合光纤（Compound Fiber）在SiO2原料中，再适当混合诸如氧化钠（Na2O）、氧化硼（B2O2）、氧化钾（K2O2）等氧化物的多成分玻璃作成的光纤，特点是多成分玻璃比石英的软化点低且纤芯与包层的折射率差很大。
主要用在医疗业务的光纤内窥镜。
5.氟、氯化物光纤氟化物光纤氯化物光纤（Fluoride Fiber）是由氟化物玻璃作成的光纤。
超连续光谱光源超连续谱光源在众多科学领域具有广泛而重要的应用，近年来一直是国际研究热点。
此调研回顾了利用连续光激光器和脉冲光激光器抽运光子晶体光纤产生超连续谱广元的形成机制以及近几年来两种机制下高功率超连续谱光源所取得的进展，分析了在提高超连续谱光源输出平均功率过程中所需要克服的难题。
报道了国防科学技术大学通过优化超连续谱光源的整体结构，攻克了低损熔接、光纤端面抗损伤、热处理以及非线性效应的有效控制等关键技术，成功研制出一种全光纤结构、输出平均功率为177.6w的超连续谱光源，光谱范围覆盖1064-2000nm，10db光谱带宽约740nm，光-光转换效率高达56%，功率水平为国际领先。
背景窄带入射脉冲在介质中由于极度的非线性光谱展宽效应而产生的宽带连续谱被称为超连续谱(super continuum)，如图1.1所示。
超连续谱的产生由Alfano和shapiro[1,2]在块状玻璃中发现并首次报道，他们发现当波长为530nm、脉冲能量为5mJ的皮秒脉冲在块状BK7玻璃中传播后，可以获得波长从400到700nm的覆盖整个可见光范围的白光光谱。
之后超连续谱被广泛地研究，包括固体、有机和无机液体、气体以及各种类波导中产生超连续谱。
图1.1 超连续谱光源90年代后期光子晶体光纤形式的新型光波导的产生吸引了科学界广泛的兴趣，引发了一场通过超连续谱的产生来获得超宽带高亮度光谱的革命[3-5]。
1992年彻Russell等人首次提出PCF(Photonic Crystal Fiber ,PCF)的概念，1996年J.C.Knight等人成功拉制出世界上第一根PCF[6],之后对PCF的特性的研究迅速展开。
图1.2是PCF的横截面示意图，灰色区域是二氧化硅，白色区域是空气孔(air holes)，黑色区域是聚合体涂覆层(polymer coating)，d是空气孔的直径，Λ是空气孔的间距。
由图可看出PCF的包层由周期性排列的微米量级空气孔所组成。

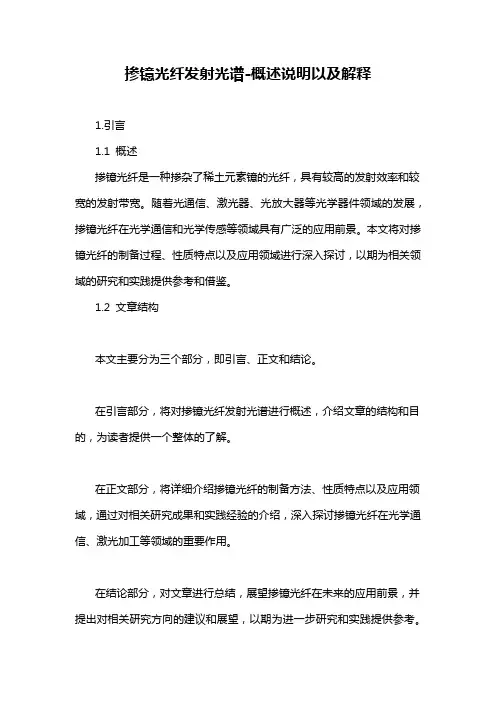

掺镱光纤发射光谱-概述说明以及解释1.引言1.1 概述掺镱光纤是一种掺杂了稀土元素镱的光纤，具有较高的发射效率和较宽的发射带宽。
随着光通信、激光器、光放大器等光学器件领域的发展，掺镱光纤在光学通信和光学传感等领域具有广泛的应用前景。
本文将对掺镱光纤的制备过程、性质特点以及应用领域进行深入探讨，以期为相关领域的研究和实践提供参考和借鉴。
1.2 文章结构本文主要分为三个部分，即引言、正文和结论。
在引言部分，将对掺镱光纤发射光谱进行概述，介绍文章的结构和目的，为读者提供一个整体的了解。
在正文部分，将详细介绍掺镱光纤的制备方法、性质特点以及应用领域，通过对相关研究成果和实践经验的介绍，深入探讨掺镱光纤在光学通信、激光加工等领域的重要作用。
在结论部分，对文章进行总结，展望掺镱光纤在未来的应用前景，并提出对相关研究方向的建议和展望，以期为进一步研究和实践提供参考。
1.3 目的本文旨在系统概述掺镱光纤的制备、性质和应用，并通过对相关研究和实践的总结和分析，探讨掺镱光纤的发展趋势和前景。
同时，通过本文的研究，可以更深入地了解掺镱光纤在光通信、激光器、传感器等领域的应用，并为相关领域的研究提供参考和借鉴。
希望通过本文的阐述，读者能够对掺镱光纤有一个更全面和深入的了解，促进该领域的研究和发展。
2.正文2.1 掺镱光纤的制备掺镱光纤是一种具有特殊性能的光纤，其制备过程需要经过多道工艺步骤。
首先，选择高纯度的二氧化硅作为基材，通过化学气相沉积（CVD）或者类似的方法，在基材表面形成一层掺镱的包覆层。
然后在高温环境下，将这些掺镱包覆层进行拉伸，形成细长的光纤。
接着，将拉制好的光纤进行退火处理，消除其中的应力，提高其抗弯曲性能。
在制备掺镱光纤的过程中，需要严格控制各个步骤的工艺参数，以确保最终光纤的质量和性能稳定性。
此外，掺镱光纤的制备还需要注意保护环境的洁净度，避免杂质等不良因素对光纤质量的影响。
通过以上工艺步骤的精确控制，可以制备出具有高光学性能和稳定性的掺镱光纤，为后续的研究和应用奠定良好的基础。

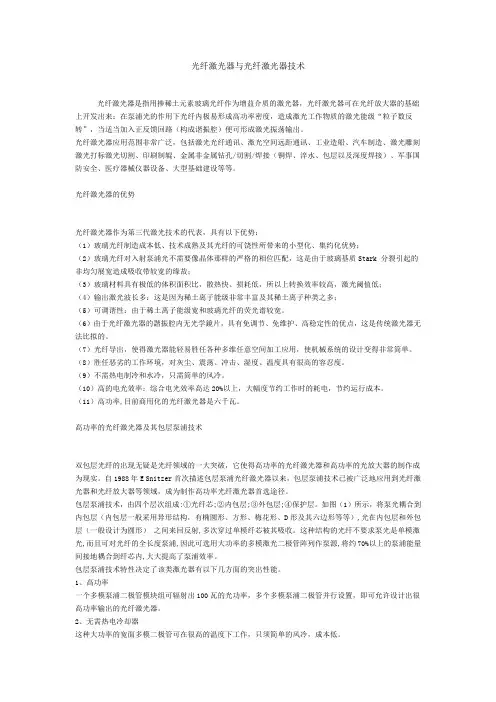

光纤激光器与光纤激光器技术光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器，光纤激光器可在光纤放大器的基础上开发出来：在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”，当适当加入正反馈回路（构成谐振腔）便可形成激光振荡输出。
光纤激光器应用范围非常广泛，包括激光光纤通讯、激光空间远距通讯、工业造船、汽车制造、激光雕刻激光打标激光切割、印刷制辊、金属非金属钻孔/切割/焊接（铜焊、淬水、包层以及深度焊接）、军事国防安全、医疗器械仪器设备、大型基础建设等等。
光纤激光器的优势光纤激光器作为第三代激光技术的代表，具有以下优势：（1）玻璃光纤制造成本低、技术成熟及其光纤的可饶性所带来的小型化、集约化优势；（2）玻璃光纤对入射泵浦光不需要像晶体那样的严格的相位匹配，这是由于玻璃基质Stark 分裂引起的非均匀展宽造成吸收带较宽的缘故；（3）玻璃材料具有极低的体积面积比，散热快、损耗低，所以上转换效率较高，激光阈值低；（4）输出激光波长多：这是因为稀土离子能级非常丰富及其稀土离子种类之多；（5）可调谐性：由于稀土离子能级宽和玻璃光纤的荧光谱较宽。
（6）由于光纤激光器的諧振腔内无光学鏡片，具有免调节、免维护、高稳定性的优点，这是传统激光器无法比拟的。
（7）光纤导出，使得激光器能轻易胜任各种多维任意空间加工应用，使机械系统的设计变得非常简单。
（8）胜任恶劣的工作环境，对灰尘、震荡、冲击、湿度、温度具有很高的容忍度。
（9）不需热电制冷和水冷，只需简单的风冷。
（10）高的电光效率：综合电光效率高达20%以上，大幅度节约工作时的耗电，节约运行成本。
（11）高功率,目前商用化的光纤激光器是六千瓦。
高功率的光纤激光器及其包层泵浦技术双包层光纤的出现无疑是光纤领域的一大突破，它使得高功率的光纤激光器和高功率的光放大器的制作成为现实。
自1988年E Snitzer首次描述包层泵浦光纤激光器以来，包层泵浦技术已被广泛地应用到光纤激光器和光纤放大器等领域，成为制作高功率光纤激光器首选途径。
摘要：光纤激光器技术是光学领域最为重要的技术之一，作为第三代激光技术的代表，其稳定性好、效率高、阈值低、线宽窄、可调谐、紧凑小巧和性价比高等优点，使得它在光纤传感、光纤通信、工业加工等领域都有着重要的应用。
而掺镱双包层光纤激光器是国际上近年来发展的一种新型固体激光器。
本文就介绍了这种高功率掺镱双包层光纤激光器，主要介绍了高功率掺镱双包层光纤激光器的概念、发展历史及发展现状、基本原理、优点、实现的关键技术、应用及其广阔的前景。
同时总结出了未来光纤激光器的发展方向，并且可以预计光纤激光器最终将可能会替代掉全球大部分高功率CO2激光器和绝大部分YAG激光器。
关键词：光纤激光器；掺镱双包层光纤激光器；光纤融合技术；激光加工。
引言光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器，虽然光纤激光器得到了社会各方面的广泛重视，但是光纤激光器并不是新型光器件。
1961年，美国光学公司的Snitzer和Koester等在一根芯径300um的掺Nd3+玻璃波导中进行试验观察到了激光现象，并与1963年和1964年发表了多组分玻璃光纤中的光放大结果，提出了光纤激光器和光纤放大器的思想。
1975～1985年中有关这个领域的文章较少，不过在这期间许多发展光纤激光器的必须工艺技术已趋于成熟[1]。
上个世纪80年代后期，美国Polaroid公司提出了包层抽运技术，之后双包层光纤激光器，特别是掺镱双包层光纤激光器发展非常迅速。
1994年，PASK等首先在掺Yb3+石英光纤中实现了包层抽运，得到了0.5W的最大激光输出。
1998年，Lucent技术公司的KOSINKI和INNISS报道了一种内包层截面形状为星形的掺Yb3+双包层光纤激光器，得到了20W的激光输出。
1999年，DOMINIC等用4个45W的半导体激光二极管阵列组成总功率为180W的抽运源，在1120nm得到110W的激光输出。
2002年，IPG公司公布了2000W的掺Yb3+双包层光纤激光器。
掺铒光纤激光器（ＥＤＦＬ）的原理与应用简介 光信０３０４班 杨鹤猛 指导教师 王英 摘要： 本文从增益介质，谐振腔结构和泵浦源三个构成激光器的必要条件出发，重点介绍了掺铒光纤激光器—ＥＤＦＬ的原理，接着简要介绍了光纤激光器的特点及分类，最后结合掺铒光纤激光器的特点阐明其应用并做了总结。
关键字：光通信 光纤激光器 掺铒光纤激光器 环形腔 １．引言 掺铒光纤激光器简称ＥＤＦＬ（Ｅｒｂｉｕｍ Ｄｏｐｅｄ Ｆｉｂｅｒ Ｌａｓｅｒ），光纤激光器的一种，是在掺铒光纤放大器（ＥＤＦＡ）技术基础上发展起来的。
早在１９６１年，美国光学公司的Ｅ．Ｓｎｉｔｚｅｒ等就在光纤激光器领域进行了开创性的工作，但由于相关条件的限制，其实验进展相对缓慢。
而８０年代英国Ｓｏｕｔｈｈａｍｐｔｏｎ大学的Ｓ．Ｂ．Ｐｏｏｌｅ等用ＭＣＶＤ法制成了低损耗的掺铒光纤，从而为光纤激光器带来了新的前景。
近期，随着光纤通信系统的广泛应用和发展，超快速光电子学、非线性光学、光传感等各种领域应用的研究已得到日益重视。
其中，以光纤作基质的光纤激光器，在降低阈值、振荡波长范围、波长可调谐性能等方面，已明显取得进步，是目前光通信领域的新兴技术，它可以用于现有的通信系统，使之支持更高的传输速度，是未来高码率密集波分复用系统和未来相干光通信的基础。
目前光纤激光器技术是研究的热点技术之一。
ＥＤＦＬ利用光纤成栅技术把掺铒光纤相隔一定长度的两处写入光栅，两光栅之间相当于谐振腔，用９８０ｎｍ或１４８０ｎｍ泵浦激光激发，铒离子就会产生增益放大。
由于光栅的选频作用，谐振腔只能反馈某一特定波长的光，输出单频激光，再经过光隔离器即能输出线宽窄、功率高和噪声低的激光。
２．ＥＤＦＬ的工作原理 （１） ＥＤＦＬ的增益介质—ＥＤＦ ＥＤＦ作为ＥＤＦＬ的增益介质，其基本原理是在光纤的纤芯中能产生激光的稀有元素（如铒、钕、镨等），通过激光器提供的直流光激励，使通过的光信号得到放大。
利用掺铒光纤的非线性效应，把泵浦光输入到掺铒光纤中，使光线中的铒原子的电子能级升高。
连续波千瓦级, 高功率光纤激光器研制方案I. 引言激光二极管泵浦光纤激光器, 具有许多独特的优点: 特高的转换效率, 光转换效率> 85%, 电光功率效率介于30% -- 50% ; 极好的光束质量, 光束的衍射极限M² ≤1.05; 设计简单, 结构紧凑, 体积小, 重量轻, 稳定可靠性高; 大表面积-体积比,易于散热,能进行有效的热管理; 长寿命，少维修, 并有一个坚实可靠的共振腔.连续波千瓦级, 高功率光纤激光器. 由于, 它在工业和国防军事上的特殊需要. 目前,美国和英国, 已投入了大量人力和物力, 并列入国家重大项目, 进行攻关研究. 例如, 美国的高功率光纤激光器, 由国防部, 国家防御先进研究课题部门( DARPA[1] ) 负责管理, 制定规化, 投资了大量资金, 进行开发研究. 美国的空军, Northrop Grumman空间技术公司,波音公司,斯坦福大学,英国的SPI公司[2], 南安埔登大学光电子研究中心等单位, 都签定了攻关合同.目前,世界上,仅有美国IPG公司和英国SPI公司, 可提供最大输出功率, 分别为10千瓦和两千瓦, 高功率光纤激光器商业化产品. 一般说来, 连续波千瓦级, 高功率光纤激光器, 很敏感, 美国不可能批准该产品的出售. 特建议国家有关部门, 组织人力和物力, 尽快开展自主创新研究.II. 目标: 连续波1千瓦(1kW)高功率光纤激光器样机的研制图1.表示: 激光二极管堆，单根光纤, 双端泵浦，千瓦级光纤激光器的结构.∙Yb-doped large-core fiber -- 表示掺镱的大模面积, 双包层单模或少模石英光纤. 也可表示, 掺镱的大模面积, 双包层光子晶体石英光纤.∙975 nm Pump source -- 表示975纳米波长, 多模光纤耦合, 激光二极管堆高功率泵浦模块. 其多模光纤纤芯直径为600µm -1000µm，激光二极管模块, 经多模光纤耦合后, 其输出功率为400W - 1kW.∙Signal feedback for external cavity - 此处为光纤激光器的后反射腔镜.该反射镜,在1080nm激光波长处,涂有高反射介质膜层.∙Angled facet -- 该处为掺镱大模面积, 双包层单模石英光纤的后输出端面, 该端面为斜面,并涂有激光和泵浦波长的高增透介质膜层. 它也是泵浦光的输入面.∙Polished facet with high damage threshold -- 该处为掺镱的大模面积, 双包层,单模石英光纤的前端面, 其端表面与双包层光纤光轴成直角, 并涂有975纳米泵浦波长的高增透介质膜层. 该端面, 是泵浦光的输入面, 也是光纤激光器的输出端，它由双包层光纤解理或抛光制成, 其反射率为4% .图1.显示的激光二极管堆, 单根光纤, 双端泵浦, 千瓦级光纤激光器的研制方案. 在方案中, 采用掺镱双包层石英光纤, 作为高功率光纤激光器的增益介质, 其主要原因是稀土杂质镱, 能以较高浓度掺入石英光纤, 并有较小的量子淬灭效应, 这意味著, 掺镱光纤激光器, 可获得较高的光转换效率, 较小的热产生, 易于热管理, 并可实现高功率激光输出.III.光纤激光器重要组成及分系统:1. 激光增益介质:采用掺镱的大模面积, 双包层, 单模或少模石英光纤作为高功率光纤激光器的增益介质( 亦可采用掺镱的大模面积双包层光子晶体石英光纤作为激光介质), 对掺镱双包层单模石英光纤有如下要求:a. 掺镱的浓度要高, 一般要高于4500 ppm ( wt ).b. 在维持单模或少模时, 双包层石英光纤的纤芯直径要大, 其直径大于30µm.c. 为有效地利用激光二极管堆的泵浦功率, 双包层石英光纤的内包层直径, 也要尽可能大. 一般说来, 内包层直径, 在400µm - 600µm 之间. 但是, 内包层直径太大, 也会降低泵浦光的吸收系数.d. 一般说来, 掺镱双包层石英光纤, 纤芯的数值孔径(NA)为0.06, 低数值孔径是为了保证, 在维持单模或少模时, 获得大模面积或大的纤芯直径. 掺镱双包层石英光纤包层的数值孔径(NA)为0.48, 掺镱双包层光子晶体石英光纤, 包层的数值孔径为0.55 – 0.62. 较大的包层数值孔径,有利于激光二极管堆, 高功率光纤耦合泵浦模块, 将泵浦光高效率地, 注入掺镱大模面积, 双包层石英光纤.2. 激光器共振腔:现将, 千瓦级光纤激光器的共振腔结构简述如下:a. 激光器的后共振腔镜: 采用高光学质量石英片作介质, 在石英片的一个表面, 涂镀激光中心波长为1080纳米, 带宽从1070 nm – 1100 nm ( 带宽30纳米) 的高反射膜层. 这里, 采用宽带增益放大, 即可获得高功率激光输出, 同时, 也可避免高功率下, 激光介质膜层的损坏.b. 激光器的前共振腔镜:也是光纤激光器的耦合输出镜, 它是由双包层光纤解理或抛光制成, 该腔面与双包层光纤光轴垂直, 其反射率为4% , 该表面的反射率, 由石英本身的折射率决定. 该端面, 也是激光二极管堆, 高功率泵浦模块的耦合输入面, 并要求, 在其面上涂镀975纳米泵浦波长的高增透介质膜层.3. 激光器泵浦源:千瓦级光纤激光器的泵浦源: 由10-20个激光二极管棒( Laser diode bar ), 叠加成激光二极管堆( Laser diode stack ), 并采用,特殊的微光学系统与多模光纤耦合组成,即是激光二极管堆, 多模光纤耦合高功率泵浦模块. 目前,该模块的多模光纤直径为600µm, 数值孔径(NA)为0.22, 输出功率达500 瓦. 一般说来, 激光二极管棒长为1厘米, 由19个宽条型, 激光二极管组成, 其输出功率为40瓦. 近来, 美国nlight 公司, 将单个激光二极管棒的输出功率, 已提高为80瓦, 故高功率光纤泵浦模块, 不久, 就可达1000 瓦.图2.表示: 激光二极管堆, 采用微光学系统聚焦多光束的图解.图3.表示: 采用微光学系统, 将激光二极管堆的多光束聚焦后, 耦合进入多模光纤.IV. 关键技术问题的分析和解决:1. 掺镱(Yb-doped) 大模面积(LMA), 双包层(DC), 单模石英光纤的选择:a. 要求掺镱双包层石英光纤, 具有较低的本底损耗( Low background loss ):一般说来, 在1200纳米波长处, 要求掺镱石英光纤的本底损耗小于40dB/km, 即0.4dB/10 m. 这意味著, 采用10米长度的掺镱双包层石英光纤, 作为激光增益介质,激光和泵浦光的本底吸收, 仅为1% 左右, 对千瓦级光纤激光系统, 产生的热影响不大.b. 要求掺镱双包层石英光纤, 具有较高的掺镱浓度:一般说来, 双包层石英光纤, 要求掺镱的浓度Nt ≥ 4500 ppm ( wt ).据光纤激光器的理论，每米激光放大光纤, 输出的最大功率,由下式描述：P max = (hνp) · N t · S core/ t s( 1 )从( 1 ) 式可看出, 光纤激光器中可抽取的能量, 主要取决于放大光纤中掺杂的浓度N t, 萤光寿命t s , 纤芯的截面积S core，其中hνp是泵浦光子的能量。
