施工图审查培训教材(结构)
3.图纸中标高的单位、尺寸的单位。
4.建筑结构的安全等级和设计使用年限。
5.建筑物抗震设防类别、抗震设防烈度、设计基本地震加速度和设计地震分组、混凝土结构的抗震等级、场地类别、地基土的液化等级。
6.人防工程的抗力等级。
7.地基基础的设计等级，扼要说明有关地基概况，对不良地基的处理措施及有关技术要求。
8)补充说明：除总说明已叙述外的需特别注明的内容。
2.预制构件（预制梁、板、柱、墙等详图及复杂的预制梁垫）应绘出：
1)构件模板图，表示模板尺寸、轴线关系、预留洞及预埋件位置、尺寸、预
埋件编号、必要的标高等；后张预应力构件尚需表示预留孔道、锚固端等。
2)构件配筋图，纵剖面表示钢筋形式、曲线预应力筋的位置、箍筋直径与间距，钢筋复杂时宜将钢筋分离绘出；横剖面注明断面尺寸、钢筋规格、数量等。
2.预制框架或装配整体框架的连接部分，梁、柱与墙体锚拉等详图。详图应绘出平、剖面，注明相互关系尺寸，与轴线关系，构件代号、连接材料、附加钢筋（或埋件）的规格、型号、性能、数量，并注明连接方法以及对施工安装、后浇混凝土的有关要求等。
3.附注说明：需作补充说明的内容。
1.10其他图纸
1.楼梯图：应绘出每层楼梯结构平面布置及整体剖面图，注明尺寸、构件代号、标高；梯梁、梯板详图（可用列表法绘制）。
2)格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。
3)空间网架应绘出上、下弦杆平面、关键剖面、与轴线关系、总、分尺寸，单构件型号、规格、控制标高、节点详图和安装就位详图、施工要求。
第二讲地基、基础设计施工图审查要点
1.基础选型、埋深和布置是否合理，基础底面标高不同或局部未达到勘察报告建议的持力层时结构处理措施是否得当。
4.建筑结构的安全等级和设计使用年限。
5.建筑物抗震设防类别、抗震设防烈度、设计基本地震加速度和设计地震分组、混凝土结构的抗震等级、场地类别、地基土的液化等级。
6.人防工程的抗力等级。
7.地基基础的设计等级，扼要说明有关地基概况，对不良地基的处理措施及有关技术要求。
8)补充说明：除总说明已叙述外的需特别注明的内容。
2.预制构件（预制梁、板、柱、墙等详图及复杂的预制梁垫）应绘出：
1)构件模板图，表示模板尺寸、轴线关系、预留洞及预埋件位置、尺寸、预
埋件编号、必要的标高等；后张预应力构件尚需表示预留孔道、锚固端等。
2)构件配筋图，纵剖面表示钢筋形式、曲线预应力筋的位置、箍筋直径与间距，钢筋复杂时宜将钢筋分离绘出；横剖面注明断面尺寸、钢筋规格、数量等。
2.预制框架或装配整体框架的连接部分，梁、柱与墙体锚拉等详图。详图应绘出平、剖面，注明相互关系尺寸，与轴线关系，构件代号、连接材料、附加钢筋（或埋件）的规格、型号、性能、数量，并注明连接方法以及对施工安装、后浇混凝土的有关要求等。
3.附注说明：需作补充说明的内容。
1.10其他图纸
1.楼梯图：应绘出每层楼梯结构平面布置及整体剖面图，注明尺寸、构件代号、标高；梯梁、梯板详图（可用列表法绘制）。
2)格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。
3)空间网架应绘出上、下弦杆平面、关键剖面、与轴线关系、总、分尺寸，单构件型号、规格、控制标高、节点详图和安装就位详图、施工要求。
第二讲地基、基础设计施工图审查要点
1.基础选型、埋深和布置是否合理，基础底面标高不同或局部未达到勘察报告建议的持力层时结构处理措施是否得当。
施工图审查培训
给排水施工图解读
给水系统认知
了解建筑给水系统的组成和供水 方式。
排水系统认知
了解建筑排水系统的组成和排水方 式。
消防系统认知
了解建筑消防系统的组成和消防设 施的布置。
暖通施工图解读
暖通系统认知
了解常见暖通系统类型，如中央 空调、分体空调等。
通风施工图解读
掌握通风施工图的识读方法，了 解风口、风管的位置和布置方式。
1 2
建筑工程施工质量验收统一标准
熟悉各类建筑工程施工质量验收的要求和程序。
建筑结构荷载规范
了解建筑结构荷载的分类、取值、组合和调整等 规定。
3
建筑抗震设计规范
掌握抗震设防分类、设防标准、抗震概念设计和 抗震措施等内容。
新技术、新工艺、新材料的应用与审查
新技术应用
了解绿色建筑、装配式建筑等新技术在施工图审查中的应用和要求。
谢谢观看
展望
行业发展趋势
随着建筑行业的不断发展，施工 图审查工作将更加严格和规范， 对从业人员的专业要求也将不断 提高。
未来发展方向
未来，施工图审查培训将更加注 重实践操作和案例分析，加强与 实际工作的结合，提高培训的针 对性和实用性。
个人成长空间
通过本次培训，学员们能够更好 地了解施工图审查工作的发展趋 势和要求，为个人职业发展打下 坚实基础。
能够准确解读建筑立面图，了解建筑 物的外观造型、门窗位置等信息。
建筑平面图解读
掌握建筑平面图的识读方法，理解各 功能区域的划分和布局。
结构施工图解读
结构类型认知
了解常见建筑结构类型，如框架结构、剪力墙结构等。
基础施工图解读
掌握基础施工图的识读方法，了解基础形式、埋深等信息。
施工图审查培训教材(建筑)
第一篇建筑部分一、总则建筑设计是房屋建设工程的“龙头”专业，是质量控制的首要部位。
建造房屋的目的是要满足人们的各种使用要求和物质与功能的需要。
但是这些目标的实现，首先必须以保障人身安全为前提，同时不影响大众利益，不破坏周围环境。
施工图技术性审查就是对施工图设计文件中涉及安全、卫生、环保及公众利益方面进行审查，主要包括以下内容：1.是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。
2.地基基础和结构设计等是否安全。
3.是否符合公众利益。
4.施工图是否达到规定的设计深度要求。
5.是否符珍贵作为设计依据的政府有关部门的批准文件要求。
下面就根据强制性条文精神与建筑工程施工图设计文件审查要点的有关问题作一介绍。
二、建筑施工图编制深度要求1.编制依据：建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实，如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定；现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确，是否为有效版本。
2.规划要求：建筑工程设计是否符合规划批准的建设用地位置，建筑面积及控制高度是否在规划许可的范围内。
3.施工图深度：1)设计说明基本内容(1) 编制依据：主管部门的审批文件、工程建设标准。
(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。
(3) 主要部位材料做法，如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）段合并）。
(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。
夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。
(5) 防水设计：地下工程防水等级设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。
屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型。
江苏施工图审查培训资料结构201109版1-5页求校对

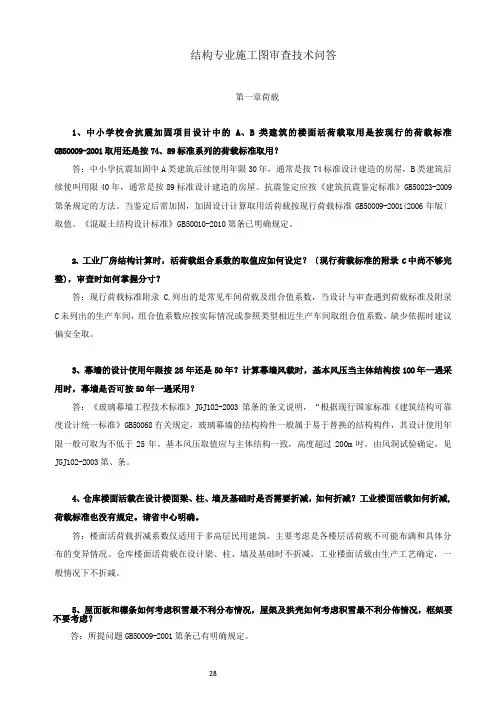

结构专业施工图审查技术问答第一章荷载1、中小学校舍抗震加固项目设计中的A、B类建筑的楼面活荷载取用是按现行的荷载标准GB50009-2001取用还是按74、89标准系列的荷载标准取用？答：中小学抗震加固中A类建筑后续使用年限30年，通常是按74标准设计建造的房屋，B类建筑后续使叫用限40年，通常是按89标准设计建造的房屋。
抗震鉴定应按《建筑抗震鉴定标准》GB50023-2009第条规定的方法。
当鉴定后需加固，加固设计计算取用活荷载按现行荷载标准GB50009-2001(2006年版〕取值。
《混凝土结构设计标准》GB50010-2010第条已明确规定。
2、工业厂房结构计算时，活荷载组合系数的取值应如何设定？〔现行荷载标准的附录C中尚不够完整)，审查时如何掌握分寸？答：现行荷载标准附录C,列出的是常见车间荷载及组合值系数，当设计与审査遇到荷载标准及附录C未列出的生产车间，组合值系数应按实际情况或参照类型相近生产车间取组合值系数，缺少依据时建议偏安全取。
3、幕墙的设计使用年限按25年还是50年？计算幕墙风载时，基本风压当主体结构按100年一遇采用时，幕墙是否可按50年一遇采用？答：《玻璃幕墙工程技术标准》JGJ102-2003第条的条文说明，“根据现行国家标准《建筑结构可靠度设计统一标准》GB50068冇关规定，玻璃幕墙的结构构件一般属于易于替换的结构构件，其设计使用年限一般可取为不低于25年。
基本风压取值应与主体结构一致，高度超过200m吋，由风洞试验确定，见JGJ102-2003第、条。
4、仓库楼面活载在设计楼面梁、柱、墙及基础时是否需要折减，如何折减？工业楼面活载如何折减,荷载标准也没有规定。
请省中心明确。
答：楼面活荷载折减系数仅适用于多高层民用建筑，主要考虑是各楼层活荷载不可能布满和具体分布的变异情况。
仓库楼面活荷载在设计梁、柱、墙及基础时不折减，工业楼面活载由生产工艺确定，一般情况下不折减。
审图培训资料

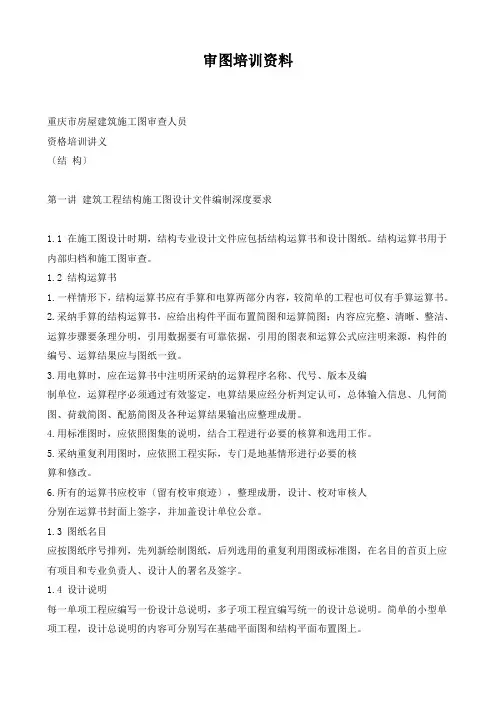

审图培训资料重庆市房屋建筑施工图审查人员资格培训讲义〔结构〕第一讲建筑工程结构施工图设计文件编制深度要求1.1 在施工图设计时期，结构专业设计文件应包括结构运算书和设计图纸。
结构运算书用于内部归档和施工图审查。
1.2 结构运算书1.一样情形下，结构运算书应有手算和电算两部分内容，较简单的工程也可仅有手算运算书。
2.采纳手算的结构运算书，应给出构件平面布置简图和运算简图；内容应完整、清晰、整洁、运算步骤要条理分明，引用数据要有可靠依据，引用的图表和运算公式应注明来源，构件的编号、运算结果应与图纸一致。
3.用电算时，应在运算书中注明所采纳的运算程序名称、代号、版本及编制单位，运算程序必须通过有效鉴定，电算结果应经分析判定认可，总体输入信息、几何简图、荷载简图、配筋简图及各种运算结果输出应整理成册。
4.用标准图时，应依照图集的说明，结合工程进行必要的核算和选用工作。
5.采纳重复利用图时，应依照工程实际，专门是地基情形进行必要的核算和修改。
6.所有的运算书应校审〔留有校审痕迹〕，整理成册，设计、校对审核人分别在运算书封面上签字，并加盖设计单位公章。
1.3 图纸名目应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图或标准图，在名目的首页上应有项目和专业负责人、设计人的署名及签字。
1.4 设计说明每一单项工程应编写一份设计总说明，多子项工程宜编写统一的设计总说明。
简单的小型单项工程，设计总说明的内容可分别写在基础平面图和结构平面布置图上。
设计总说明应包括以下各项内容：1.本工程结构设计的要紧依据；如已批准的初设文件、工程地质勘察报告、要紧设计规范等。
2.设计±0.000标高所对应的绝对标高值。
3.图纸中标高的单位、尺寸的单位。
4.建筑结构的安全等级和设计使用年限。
5.建筑物抗震设防类别、抗震设防烈度、设计差不多地震加速度和设计地震分组、混凝土结构的抗震等级、场地类别、地基土的液化等级。
6.人防工程的抗力等级。
结构施工图设计培训讲义
• 计算参数中边缘梁已经按简支考虑了，为什么跨中板带在 此处仍有弯矩？
– 无梁楼盖在计算时，程序要求勾选“楼板有限元计算时，考虑梁 弹性变形”参数。选择此参数后，在有限元计算时，梁板之间是 按真实的刚度和约束条件计算，交互修改（或参数定义）的边界 条件就不再起作用了。因此，在计算结果显示时，跨中板带在此 位置仍有弯矩和配筋。
3
板施工图
——需要明确掌握的几点 • 有限元算法与手册算法相比，有哪些优势？ • 软件自动采用有限元计算的条件 • 错层楼板的计算及钢筋标注 • 按裂缝宽度选筋 • 钢筋直径优选 • 钢筋三种画法的区别 • 无梁楼盖的设计
4
板施工图常见问题
——需要了解的几点
• 遇到钢筋级别软件列表中没有时，如何计算？ • 为什么选择手册算法和塑性算法，板的计算结果相同？ • 为什么现浇板混凝土强度等级提高后，板的计算配筋面积反而变大？ • 楼层中有各种跨度的板，且跨度大小不一，但板厚相同，计算弯矩并
• 打开旧施工图时增加了模型与图纸自动比对的功能，自动 对比图纸与模型是否相同。如果发现不同，则自动将图纸 中的底图与标注内容修改为与模型完全一致。原来用户编 辑过的标注位置以及轴网、图表等其他图素均予以保留.
62
梁归并
• 竖向归并——钢筋标准层 • 水平归并——把配筋相近，截面尺寸相同，跨度相同，总
传统软件各板块分别计算，相邻 板支座弯矩差距10大
11
是否考虑梁刚度计算实例—主梁次梁12刚度差别大
本例是否考虑梁的刚度计算结果 差别很大
考虑梁刚度
傅学怡：忽略支座梁刚度的影 响，无法正确反映板块内力的 走向，容易留下安全隐患。
不考虑梁刚度
13
14
软件自动采用有限元计算的条件
– 无梁楼盖在计算时，程序要求勾选“楼板有限元计算时，考虑梁 弹性变形”参数。选择此参数后，在有限元计算时，梁板之间是 按真实的刚度和约束条件计算，交互修改（或参数定义）的边界 条件就不再起作用了。因此，在计算结果显示时，跨中板带在此 位置仍有弯矩和配筋。
3
板施工图
——需要明确掌握的几点 • 有限元算法与手册算法相比，有哪些优势？ • 软件自动采用有限元计算的条件 • 错层楼板的计算及钢筋标注 • 按裂缝宽度选筋 • 钢筋直径优选 • 钢筋三种画法的区别 • 无梁楼盖的设计
4
板施工图常见问题
——需要了解的几点
• 遇到钢筋级别软件列表中没有时，如何计算？ • 为什么选择手册算法和塑性算法，板的计算结果相同？ • 为什么现浇板混凝土强度等级提高后，板的计算配筋面积反而变大？ • 楼层中有各种跨度的板，且跨度大小不一，但板厚相同，计算弯矩并
• 打开旧施工图时增加了模型与图纸自动比对的功能，自动 对比图纸与模型是否相同。如果发现不同，则自动将图纸 中的底图与标注内容修改为与模型完全一致。原来用户编 辑过的标注位置以及轴网、图表等其他图素均予以保留.
62
梁归并
• 竖向归并——钢筋标准层 • 水平归并——把配筋相近，截面尺寸相同，跨度相同，总
传统软件各板块分别计算，相邻 板支座弯矩差距10大
11
是否考虑梁刚度计算实例—主梁次梁12刚度差别大
本例是否考虑梁的刚度计算结果 差别很大
考虑梁刚度
傅学怡：忽略支座梁刚度的影 响，无法正确反映板块内力的 走向，容易留下安全隐患。
不考虑梁刚度
13
14
软件自动采用有限元计算的条件
杭州结构培训转训资料(施工图审查篇)
2、核查平法表示的梁宽是否与平面图一致、梁高与跨数是否合理、上反梁的标高与 梁高是否准确（特别是梁底平板底时）； 3、配筋与实际支座是否一致，腰筋和抗扭筋是否合理，@200表示方式问题。 纵筋根数、排数、净距、箍筋直径、肢数、肢距；
30
第三十页，共51页。
第四部分：施工图审查要点
4、折梁钢筋锚固和箍筋做法、梁搭梁（次梁高于主梁高度的做法）、梁 托柱（非转换）、十字或井字梁交接处箍筋做法说明；
14
第十四页，共51页。
第四部分：施工图审查要点
6、地基处理措施及技术要求；
7、沉降变形要求及沉降观测要求 ；
8、人工清槽厚度、验槽要求、基坑和承台回填要求 ；
9、基础大体积混凝土的施工要求 ； 10、材料：钢筋及混凝土的强度等级及性能要求；钢材型号、物理性 能和化学成分；焊接方法及材料；除锈方法及除锈等级；防火涂料类型 及要求；砌体种类及其强度等级；砌筑砂浆的种类及强度等级；
变配电室位于地下时夹层楼板两种处理方式（受供电专项审批时间限制），设 备运输通道，吊装孔等；
27
第二十七页，共51页。
第四部分：施工图审查要点
七、楼板 1、图纸说明：板厚、未注明配筋、分布钢筋、墙下附加筋、图例、管井做 法； 2、平面图中如果楼板采用编号，编号是否正确； 3、楼板配筋：端跨边支座构造上铁、上铁伸出支座长度、相邻板块板厚相 差较大时上铁、阳角处上铁合理做法、刀把板下铁附加筋、单向板分布筋、 上下铁比值、特殊部位需要双层双向配筋（加强处、角窗）； 4、楼板厚度：常规100~120mm，电箱出线处楼板140~150mm、角窗所 在楼板的厚度，大降板与小降板的适用条件及构造做法；
者最不利计算配置，注意配筋锚固方式；
23
第二十三页，共51页。
30
第三十页，共51页。
第四部分：施工图审查要点
4、折梁钢筋锚固和箍筋做法、梁搭梁（次梁高于主梁高度的做法）、梁 托柱（非转换）、十字或井字梁交接处箍筋做法说明；
14
第十四页，共51页。
第四部分：施工图审查要点
6、地基处理措施及技术要求；
7、沉降变形要求及沉降观测要求 ；
8、人工清槽厚度、验槽要求、基坑和承台回填要求 ；
9、基础大体积混凝土的施工要求 ； 10、材料：钢筋及混凝土的强度等级及性能要求；钢材型号、物理性 能和化学成分；焊接方法及材料；除锈方法及除锈等级；防火涂料类型 及要求；砌体种类及其强度等级；砌筑砂浆的种类及强度等级；
变配电室位于地下时夹层楼板两种处理方式（受供电专项审批时间限制），设 备运输通道，吊装孔等；
27
第二十七页，共51页。
第四部分：施工图审查要点
七、楼板 1、图纸说明：板厚、未注明配筋、分布钢筋、墙下附加筋、图例、管井做 法； 2、平面图中如果楼板采用编号，编号是否正确； 3、楼板配筋：端跨边支座构造上铁、上铁伸出支座长度、相邻板块板厚相 差较大时上铁、阳角处上铁合理做法、刀把板下铁附加筋、单向板分布筋、 上下铁比值、特殊部位需要双层双向配筋（加强处、角窗）； 4、楼板厚度：常规100~120mm，电箱出线处楼板140~150mm、角窗所 在楼板的厚度，大降板与小降板的适用条件及构造做法；
者最不利计算配置，注意配筋锚固方式；
23
第二十三页，共51页。
教学施工图审查培训稿PPT课件
除
训
•
作为勘察单位还是应该要求在平面图、剖面图上加盖注册章。免得
雪
• 在行政性审查时出问题。
弊 赘
第8页/共23页
口
4、相关责任人签章
叭
回
• 《房屋建筑和市政基础设施工程勘察文件编制深度规定》（2010）版
岩
戳
• 2.0.5条规定：
送
• 1、勘察报告应有完成单位公章，法定代表人、单位技术负责人签章，项目负
疵
土工试验等补充数据。
结
•
咨 迫
•
担
效
绥
盼
椭
第6页/共23页
莱
2、野外钻孔记录表
釜 渊
• 这也不是审查要点中的内容，但对勘察成果影响很大。
鹊
叁
• 有的省已将野外记录列为技术审查内容之中，比如内蒙古等。我省主要存在的问题如下：
嘶
• 首先、记录人员水平参差不齐，有很多是老钻机长，年纪大了，该记录了，还有一些是相关或相近氢专业
蓉
悼
•
2、提出处理方式、计算参数和支护结构选型的建议；
荐
•
3、提出地下水控制方法、计算参数和施工控制的建议；
轴 苍
•
4、提出施工方法和施工中可能遇到的问题的防治措施的建议；
澎
赐
•
5、对施工阶段的环境保护和监测工作的建议。
怀
•
当拟建工程有地下室时就应注意此类问题。《地基基础设计规范》
瘴
落
• GB50007-2012 对基坑工程要求内容更多、更严。
授
趋
• 并签字或盖章。图表、室内试验和原位测试成果相关责任人需要签字，
情
• 不能打字。另外室内试验和原位测试成果需要有试验人签字。
施工图设计与审查常见问题培训教材
〔4〕平面图中应表示出标高变化的关系。局部引出大样
应尽可能在本图表示， 假设放在其它图纸一定要写明大 样
所在的图号。很多工程节点、大样索引号不正确。
〔5〕悬挑梁钢筋表示。例：
➢关于抗裂验算的问题： ➢ 根据?混凝土结构设计标准
?GB50010-2002，非寒冷
➢地区与无侵蚀性的水或土壤直接接触的 环境〔二a环境类别
2. 新的?予应力混凝土管桩根底技术 规程?〔DGJ/J109-2021〕于2021年1月1日 开始实施后，原省厅下发的?关于规定预 应力混凝土管桩适用范围的通知?文件是 否作废？
3. 有的工程，框架梁的支座钢筋计算 值较大，假设考虑裂缝宽度进行验算，配筋量 将增加很多，影响梁铰机制的形成，设计和 审查应如何处理这两方面的要求？
项、构件编号〕，桩根底按独立承台验算，应提供 柱〔墙〕底部内力简图，以供检查每种类型承台是 否按最不利内力组合验算。
〔3〕计算资料应简明。举例：〔软件输出结果中 不必要的资料请不要打印：刚度矩阵组合分解时间 记录、常规荷载常规构件尺寸情况下的裂缝、挠度、 剪力等可不打印〕。
〔4〕当构件尺寸小于?全国民用建筑工程设
➢ 关于结构特别不规那么的判断。
➢
特别不规那么，指具有较明显的抗震
薄弱部位，可能引起
➢ 不良后果者，其参考界限可参见?超限高层 建筑工程抗震设
➢ 防专项审查技术要点?，通常有三类：其一 ，同时具有本规
➢ 范表3.4.3所列六个主要不规那么类型的三 个或三个以上；其二
➢ 两个方面的根本不规那么且其中有一项接
8. 程的需要和可能，可以对整个结构，也可以对 某些
9. 部位或关键构件灵活运用各种措施到达预期的 性能
10. 目标——着重提高抗震平安性或满足使用功能 的专
应尽可能在本图表示， 假设放在其它图纸一定要写明大 样
所在的图号。很多工程节点、大样索引号不正确。
〔5〕悬挑梁钢筋表示。例：
➢关于抗裂验算的问题： ➢ 根据?混凝土结构设计标准
?GB50010-2002，非寒冷
➢地区与无侵蚀性的水或土壤直接接触的 环境〔二a环境类别
2. 新的?予应力混凝土管桩根底技术 规程?〔DGJ/J109-2021〕于2021年1月1日 开始实施后，原省厅下发的?关于规定预 应力混凝土管桩适用范围的通知?文件是 否作废？
3. 有的工程，框架梁的支座钢筋计算 值较大，假设考虑裂缝宽度进行验算，配筋量 将增加很多，影响梁铰机制的形成，设计和 审查应如何处理这两方面的要求？
项、构件编号〕，桩根底按独立承台验算，应提供 柱〔墙〕底部内力简图，以供检查每种类型承台是 否按最不利内力组合验算。
〔3〕计算资料应简明。举例：〔软件输出结果中 不必要的资料请不要打印：刚度矩阵组合分解时间 记录、常规荷载常规构件尺寸情况下的裂缝、挠度、 剪力等可不打印〕。
〔4〕当构件尺寸小于?全国民用建筑工程设
➢ 关于结构特别不规那么的判断。
➢
特别不规那么，指具有较明显的抗震
薄弱部位，可能引起
➢ 不良后果者，其参考界限可参见?超限高层 建筑工程抗震设
➢ 防专项审查技术要点?，通常有三类：其一 ，同时具有本规
➢ 范表3.4.3所列六个主要不规那么类型的三 个或三个以上；其二
➢ 两个方面的根本不规那么且其中有一项接
8. 程的需要和可能，可以对整个结构，也可以对 某些
9. 部位或关键构件灵活运用各种措施到达预期的 性能
10. 目标——着重提高抗震平安性或满足使用功能 的专
结构施工图识图培训课件
1.1.1 结构设计说明
• 结构设计说明是带全局性的文字说明，它 包括：选用材料的类型、规格、强度等级， 地基情况，施工注意事项，选用标准图集 等。
1.2 结构施工图中的有关规定
• 房屋建筑是由多种材料组成的结合体， 目前房屋结构中采用较普遍的是混合结 构和钢筋混凝土结构。
• 国家《建筑结构制图标准》对结构施工 图的绘制有明确的规定，现将有关规定 介绍如下：
44 45
46
名称 承台 设备基础
桩 挡土墙
地沟 柱间支撑 垂直支撑
水平支撑 梯
雨篷
代号 CT SJ ZH DQ DG ZC CC
SC T
YP
序 号
名称
代号
序 号
11
墙板
QB 29
12
天沟板
TG B
30
13
梁
L 31
14 屋面梁 WL 32
15 吊车梁 DL 33
16
单轨吊车梁
DD L
34
17
轨道连接
DG L
35
18 车挡 CD 36
名称
托架
天窗架
框架 刚架 支架
柱
代号 序号 名 称
代 号
TJ 47
阳台 YT
CJ 48
梁垫 LD
KJ 49 GJ 50 ZJ 51
预埋件 M 天窗端壁 TD
钢筋网 W
Z 52 钢筋骨架 G
框架柱 构造柱
KZ 53 GZ 54
基础
J
暗柱 AZ
表1.2 一般钢筋图例
序 号
11.2.2.1 基础详图的形成
• 在基础的某一处用铅垂剖切平面切开基 础所得到的断面图称为基础详图。
• 结构设计说明是带全局性的文字说明，它 包括：选用材料的类型、规格、强度等级， 地基情况，施工注意事项，选用标准图集 等。
1.2 结构施工图中的有关规定
• 房屋建筑是由多种材料组成的结合体， 目前房屋结构中采用较普遍的是混合结 构和钢筋混凝土结构。
• 国家《建筑结构制图标准》对结构施工 图的绘制有明确的规定，现将有关规定 介绍如下：
44 45
46
名称 承台 设备基础
桩 挡土墙
地沟 柱间支撑 垂直支撑
水平支撑 梯
雨篷
代号 CT SJ ZH DQ DG ZC CC
SC T
YP
序 号
名称
代号
序 号
11
墙板
QB 29
12
天沟板
TG B
30
13
梁
L 31
14 屋面梁 WL 32
15 吊车梁 DL 33
16
单轨吊车梁
DD L
34
17
轨道连接
DG L
35
18 车挡 CD 36
名称
托架
天窗架
框架 刚架 支架
柱
代号 序号 名 称
代 号
TJ 47
阳台 YT
CJ 48
梁垫 LD
KJ 49 GJ 50 ZJ 51
预埋件 M 天窗端壁 TD
钢筋网 W
Z 52 钢筋骨架 G
框架柱 构造柱
KZ 53 GZ 54
基础
J
暗柱 AZ
表1.2 一般钢筋图例
序 号
11.2.2.1 基础详图的形成
• 在基础的某一处用铅垂剖切平面切开基 础所得到的断面图称为基础详图。
施工图纸会审培训讲义内容全面
从保证建筑质量方面，向设计提出建议
l 1.当施工图上对电梯井坑、卫生间沉池、消防 水池未注明防水施工要求时，可建议在并坑外 壁、沉池及水池内壁增加水泥砂浆防水层，以 提高防水质量。
l 2.当设计天花抹灰与墙面抹灰相同为1：1：6 混合砂浆时，可建议将天花抹灰改为1：1：4 混合砂浆，以增加粘结力，方便操作。
l 各专业技术人员针对发现的问题或对图纸的优化建议以文 字汇报材料分发会审人员讨论，并作出明确结论；对需要 再次讨论的问题，在会审记录上明确最终答复日期。
l 施工方及设计方对提出和解答的问题作好记录以便查核。 l 图纸会审记录由监理负责整理成为图纸会审记录，由各方
代表签字盖章认可分发各相关单位执行、归档。
审查各专业施工图之间不匹配之处
l 1. 室内二次装饰设计时，应检查吊顶造型的高度是否 高过结构梁的标高。当室内采用中央空调时，应检查 天花内空调管道特别是靠自由落体排水的冷凝管标高 有无低过天花高度，检查天花上的电气灯盘、检修口、 进回风口、喷淋头、温感器等位置是否相矛盾，是否 与装配式方格吊顶相一致；检查墙面上电气、空调、 电脑等开关插座安装高度是否统一。
施工图纸会审
目的 内容 要求
程序 参加单位及人员
一、施工图会审的定义
l 是指承担施工阶段监理的监理单位组织施工单 位以及建设单位、材料、设备供货等相关单位， 在收到审查合格的施工图设计文件后，在设计 交底前进行的全面细致熟悉和审查施工图纸的 活动。
二、图纸会审的目的
l （1）使施工单位和各参建单位熟悉设计图纸，了解 工程特点和设计意图，熟悉设计内容、找出需要解决 的技术难题，并制定解决方案；
l 9. 当结构造型复杂，某一部位结构施工难以一次完成 时，应向设计提出：砼施工缝如何留置。
施工图审查培训教材建筑
施工图审查培训教材（建筑）第一篇建筑部分一、总则建筑设计是房屋建设工程的“龙头”专业，是质量控制的首要部位。
建造房屋的目的是要满足人们的各种使用要求和物质与功能的需要。
但是这些目标的实现，首先必须以保障人身安全为前提，同时不影响大众利益，不破坏周围环境。

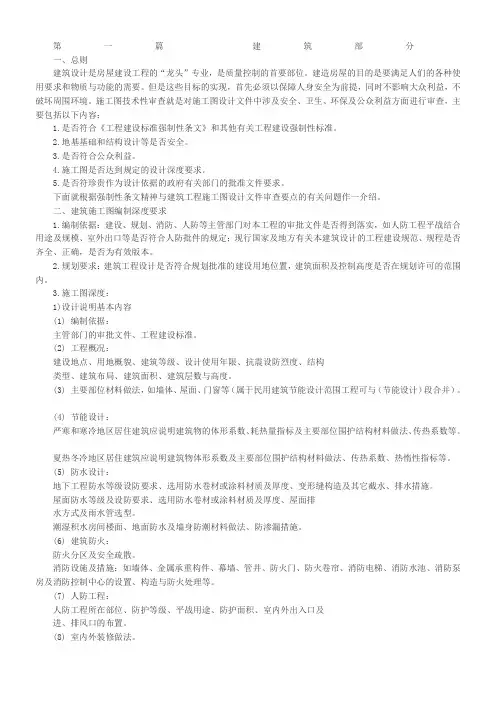

施工图技术性审查就是对施工图设计文件中涉及安全、卫生、环保及公众利益方面进行审查，主要包括以下内容：1.是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。
2.地基基础和结构设计等是否安全。
3.是否符合公众利益。
4.施工图是否达到规定的设计深度要求。
5.是否符珍贵作为设计依据的政府有关部门的批准文件要求。
下面就根据强制性条文精神与建筑工程施工图设计文件审查要点的有关问题作一介绍。
二、建筑施工图编制深度要求1.编制依据：建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实，如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定；现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确，是否为有效版本。
2.规划要求：建筑工程设计是否符合规划批准的建设用地位置，建筑面积及控制高度是否在规划许可的范围内。
3.施工图深度：1)设计说明基本内容(1) 编制依据：主管部门的审批文件、工程建设标准。
(2) 工程概况：类型、建筑布局、建筑面积、建筑层数与高度。
(3) 主要部位材料做法，如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）段合并）。
(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。
夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。
(5) 防水设计：地下工程防水等级设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。
屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型。
