稳压管、TVS管、压敏电阻、FUSE稳压管:1、浪涌保护电路:稳压管在准确的电压下击穿,这就使得它可作为限制或保护之元件来使用,因为各种电压的稳压二极管都可以得到,故对于这种应用特别适宜.图中的稳压二极管D是作为过压保护器件.只要电源电压VS超过二极管的稳压值D就导通,使继电器J吸合负载RL就与电源分开.2、电视机里的过压保护电路:EC是电视机主供电压,当EC电压过高时,D导通,三极管BG导通,其集电极电位将由原来的高电平(5V)变为低电平,通过待机控制线的控制使电视机进入待机保护状态.3、电弧抑制电路:在电感线圈上并联接入一只合适的稳压二极管(也可接入一只普通二极管原理一样)的话,当线圈在导通状态切断时,由于其电磁能释放所产生的高压就被二极管所吸收,所以当开关断开时,开关的电弧也就被消除了.这个应用电路在工业上用得比较多,如一些较大功率的电磁吸控制电路就用到它.4、串联型稳压电路:在此电路中,串联稳压管BG的基极被稳压二极管D钳定在13V,那么其发射极就输出恒定的12V电压了.这个电路在很多场合下都有应用瞬态电压抑制二极管(TVS管)瞬态电压抑制二极管(TVS管)常称为防雷管,是一种安全保护器件。
这种器件在电路系统中起到分流、箝位作用,可以有效降低由于雷电、电路中开关通断时产生的高压脉冲,避免雷电、高压脉冲损坏其它器件。
其工作原理是交流到直流震荡产生直流波,用TVS去掉尖峰,直接并接在次级被保护的设备之前。
TVS是普遍使用的一种新型高效电路保护器件,它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。
当它的两端经受瞬间的高能量冲击时,TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗,以吸收一个瞬间大电流,从而把它的两端电压箝制在一个预定的数值上,从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。
正因为如此,TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压,以及感应雷所产生的过电压。
过电压保护名词解释
过电压保护是一种用于保护电子设备免受过高电压的损坏的技术。
当电子设备接收到超过其额定电压的电压时,该设备可能会受到永久性损坏或临时性故障。
过电压保护技术可以防止这些问题的发生。
过电压保护技术有多种形式。
其中一种形式是使用过压保护器。
过压保护器是一种电子元器件,它可以在电压超出其限制时自动切断电路。
这样可以保护设备免受过电压的损害。
另一种形式是使用电压稳压器。
电压稳压器是一种电子元器件,它可以将电压稳定在设定值以下。
这种技术特别适用于需要稳定电压的设备,如计算机和其他精密设备。
还有一种形式是使用瞬变电压抑制器。
瞬变电压抑制器可以在电压瞬间变化时快速响应,并限制电压上升的幅度。
这种技术适用于瞬间电压尖峰较高的设备,如发电机或变压器。
总之,过电压保护技术可以保护设备免受过高电压的损害。
这种技术在电子设备中广泛使用,以确保设备的正常运行和延长设备的寿命。
- 1 -。

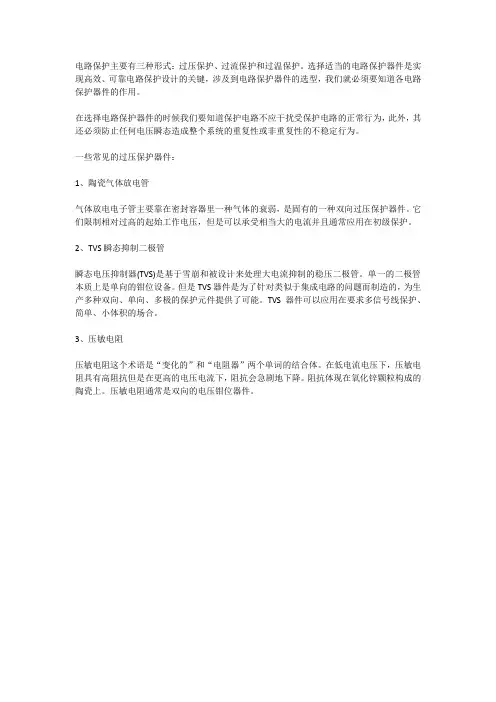

电路保护主要有三种形式:过压保护、过流保护和过温保护。
选择适当的电路保护器件是实现高效、可靠电路保护设计的关键,涉及到电路保护器件的选型,我们就必须要知道各电路保护器件的作用。
在选择电路保护器件的时候我们要知道保护电路不应干扰受保护电路的正常行为,此外,其还必须防止任何电压瞬态造成整个系统的重复性或非重复性的不稳定行为。
一些常见的过压保护器件:
1、陶瓷气体放电管
气体放电电子管主要靠在密封容器里一种气体的衰弱,是固有的一种双向过压保护器件。
它们限制相对过高的起始工作电压,但是可以承受相当大的电流并且通常应用在初级保护。
2、TVS瞬态抑制二极管
瞬态电压抑制器(TVS)是基于雪崩和被设计来处理大电流抑制的稳压二极管。
单一的二极管本质上是单向的钳位设备。
但是TVS器件是为了针对类似于集成电路的问题而制造的,为生产多种双向、单向、多极的保护元件提供了可能。
TVS器件可以应用在要求多信号线保护、简单、小体积的场合。
3、压敏电阻
压敏电阻这个术语是“变化的”和“电阻器”两个单词的结合体。
在低电流电压下,压敏电阻具有高阻抗但是在更高的电压电流下,阻抗会急剧地下降。
阻抗体现在氧化锌颗粒构成的陶瓷上。
压敏电阻通常是双向的电压钳位器件。
电路板中过载保护的元器件
在电路板中,过载保护的元器件主要包括保险丝、放电管、瞬态抑制二极管等。
1. 保险丝:也称为电流保险丝,主要起过载保护作用。
当电路中的电流异常升高到一定的高度和热度时,保险丝会自身熔断切断电流,从而保护电路安全运行。
2. 放电管:包括陶瓷气体放电管和玻璃气体放电管,主要用于吸收浪涌功率,保护电子线路中的精密元器件免受各种浪涌脉冲的损坏。
3. 瞬态抑制二极管:能以极快的速度将两极间的高阻抗变为低阻抗,吸收高达数千瓦的浪涌功率,使两极间的电压箝位于一个预定值,有效保护电子元件免受浪涌脉冲的损坏。
4. ESD静电放电二极管:一种过压、防静电保护元件,为高速数据传输应用的I/O端口保护设计的器件。
可提供非常低的电容,具有优异的传输线脉冲(TLP)测试以及IEC6100-4-2测试能力,尤其是在多采样数高达1000之后,能更进一步地保护敏感电子元件。
5. 压敏电阻:一种限压型保护器件,利用其非线性特性,在过电压出现时将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。
这些元器件在电路板中起着至关重要的作用,能够有效地防止电流过大等引起的过载问题,保护电路的正常运行。
八大电路保护元器件的具体作用电器设备在运行时,由于电路中存在着电压和电流的变化,当这些变化超出了设备所能承受的范围时,设备就会受到损坏,甚至可能导致火灾等事故的发生。
为了保障设备的正常运行,提高设备的安全性和可靠性,常见的电路保护元器件有八种,它们分别是熔断器、保险丝、过压保护器、过流保护器、过温保护器、电压稳压器、电流稳定器和电磁继电器。
下面我们来一一了解它们的具体作用。
1. 熔断器熔断器是一种保护设备的保护元器件,它可以在电路电流超过设定值时自动切断电路,以保护设备不受过载电流的损害。
熔断器通常适用于需要长时间工作的设备,比如电动机等。
当电流超过额定值时,熔断器内部的金属丝或铅丝就会热化,最终熔断,以达到切断电流的目的。
2. 保险丝保险丝与熔断器类似,也是一种电路保护元器件,适用于电路短时间超载或电路故障时。
保险丝通常由铅丝或铜丝制成,当电路中的电流超过保险丝额定的电流时,保险丝就会熔断,以达到切断电流的目的,保护设备。
保险丝通常用于电子设备中,比如家用电器。
3. 过压保护器过压保护器是一种常用的过压保护元器件,它可以保护设备免受电路电压过高的损坏。
当电路中的电压超过过压保护器的额定电压时,过压保护器会自动切断电路,以避免设备受到损坏。
过压保护器通常用于工业控制系统和计算机等高端设备。
4. 过流保护器过流保护器也是一种电路保护元器件,它可以在电路中的电流超过正常值时自动切断电路,以保护设备不受电流过大的损害。
过流保护器通常分为电子式和电磁式两种类型,电子式过流保护器适用于小电流,而电磁式过流保护器适用于大电流和电力系统。
5. 过温保护器过温保护器可以保护设备免受过热的损坏。
当设备内部温度过高时,过温保护器会自动切断电路,以避免设备发生过热的现象。
过温保护器通常用于电机、变压器等高功率设备中。
6. 电压稳压器电压稳压器可以在电压不稳定的环境下保持电路中的电压恒定。
它可以通过增加电路的阻抗或自然反馈来修正电路中电压的波动。
过压保护电路工作原理
过压保护电路是一种常见的电路保护装置,它的作用是在电路电压超过设定值时,立即切断电路,保护电路中的元器件不被过高电压破坏。
过压保护电路是由一个过压保护器件和一个触发器件组成。
当电路电压超过设定值时,过压保护器件会自动熔断或者开关断路,触发器件接收到保护器件的信号,立即切断电路。
过压保护器件包括熔断器、保险丝、电子保护器等。
熔断器和保险丝主要通过热效应来实现过压保护,当电路电压过高时,保险丝内的金属丝会熔断,从而切断电路。
电子保护器则是通过电子元件来实现过压保护,当电路电压超过设定值时,电子保护器会自动切断电路。
触发器件可以是一个继电器、固态继电器或者其他开关装置。
当过压保护器件发生作用时,它会向触发器件发送信号,触发器件接收到信号后,就会切断电路。
触发器件的选择要根据电路的实际情况来确定,有些电路需要更快的响应速度,需要采用固态继电器。
过压保护电路的工作原理比较简单,但是在实际应用中,还需要考虑一些因素,比如过压保护器件的选择、触发器件的响应速度、电路负载等。
过压保护电路应用广泛,可以用于各种电路保护,比如电源保护、变频器保护、电机保护等。
- 1 -。
电器开关原理剖析:开关的过压保护与欠压保护电器开关是电路中常见的一种控制元件,用于控制电路的通断。
在使用电器开关时,往往需要考虑到电路运行中可能出现的过压和欠压现象,以保护设备的使用安全。
首先,我们来了解一下什么是过压和欠压。
过压是指电路中电压超过额定电压的情况,这种情况下电器设备会受到过大的电压冲击,导致设备的损坏甚至是烧毁。
欠压则表示电路中电压低于额定电压,这种情况下电器设备可能无法正常工作,甚至无法启动。
为了防止过压和欠压对设备造成的损坏,电器开关通常具备过压保护和欠压保护功能。
在电器开关中实现过压保护的一种常见方法是采用过压保护器件,如过压维码二极管(TVS),它是一种能够在电压超过一定阈值时迅速变为导通状态的二极管。
当电路中出现过压时,过压维码二极管会迅速导通,形成一条低阻抗的通路,将过压电压引流到地,使电器设备所承受的电压保持在安全范围内,避免设备损坏。
除了过压保护器件外,还可以通过过压保护电路来实现过压保护。
过压保护电路通常由一个比较器、一个参考电压源和一个触发器组成。
比较器的作用是将输入电压与参考电压进行比较,当输入电压高于参考电压时,触发器会输出一个高电平信号,该信号通过继电器或其他元件断开电源电路,以达到过压保护的效果。
欠压保护的实现方法与过压保护类似,可以采用欠压保护器件或欠压保护电路。
欠压保护器件中的常见组件是欠压维码二极管(Zener Diode),它具有特定的击穿电压,当电路中电压低于该击穿电压时,欠压维码二极管会迅速导通,为设备提供必要的电压支持。
欠压保护电路的工作原理与过压保护电路类似,也是通过比较器、参考电压源和触发器的组合来实现。
当输入电压低于参考电压时,触发器的输出信号会断开电源电路,以实现欠压保护。
总之,电器开关的过压保护和欠压保护的实现都是通过特定的器件或电路组合来完成的。
这些保护措施能够有效地避免过高或过低的电压对电器设备的损坏,保障设备的安全运行。
在电器开关的选购和使用过程中,我们应该注意到这些保护功能,选择具备过压保护和欠压保护功能的开关,以提高电器设备的使用寿命和安全性。
电力电子器件过电压保护和过电流保护各有哪些主要方法?电力电子器件过电压保护和过电流保护常见的主要方法如下:
过电压保护的主要方法包括:
1.瞬态电压抑制器(TVS):TVS是一种电压抑制器,它在电
路中起到限制和抑制瞬态过电压的作用。
TVS能够迅速响
应并吸收超过设定电压的过电压,保护电路和器件免受过
电压的损害。
2.钳位二极管(Clamping Diode):钳位二极管可以将电路的
电压限制在一个较低的阈值范围内,以防止过电压的出现。
它通常用于限制开关电源回路中的幅度。
3.隔离变压器:隔离变压器可以提供电气隔离和通过磁耦合
来限制过电压的传输。
过电流保护的主要方法包括:
1.电流保险丝:电流保险丝是一种常见的过电流保护装置,
它基于导体的热性质,在电路中断高于额定电流的电流,
以防止过电流引起的损坏。
2.过流保护电路:过流保护电路采用传感器来监测电流,并
通过电子开关或继电器等设备,在电流超过设定阈值时切
断电流,保护电路和器件。
3.电流限制器:电流限制器可以在过电流发生时限制电流的
增加,以防止过电流引起的损坏。
它通常采用电流传感器
和电流反馈控制电路实现。
4.电流检测器和反馈:这种方法通过使用电流传感器检测电
流并通过反馈回路控制电流,以实现过电流保护。
需要根据不同的应用场景和要求,选择合适的过电压保护和过电流保护方法,以确保电力电子器件和系统的安全和可靠运行。
同时,在设计过程中还要综合考虑成本、性能和可行性等因素。

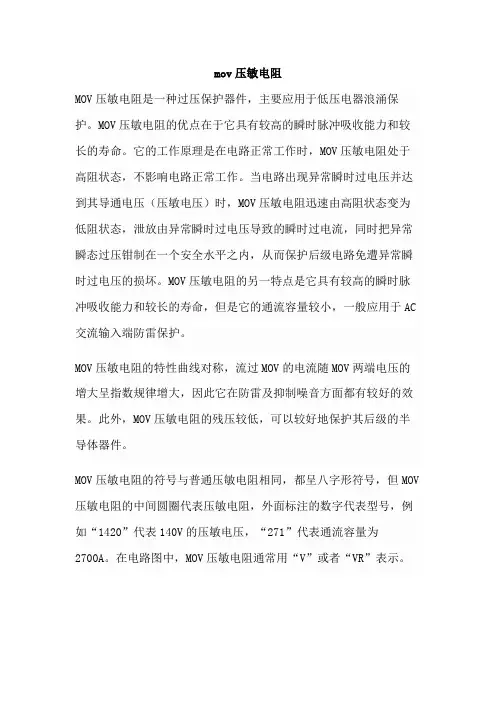

mov压敏电阻
MOV压敏电阻是一种过压保护器件,主要应用于低压电器浪涌保护。
MOV压敏电阻的优点在于它具有较高的瞬时脉冲吸收能力和较长的寿命。
它的工作原理是在电路正常工作时,MOV压敏电阻处于高阻状态,不影响电路正常工作。
当电路出现异常瞬时过电压并达到其导通电压(压敏电压)时,MOV压敏电阻迅速由高阻状态变为低阻状态,泄放由异常瞬时过电压导致的瞬时过电流,同时把异常瞬态过压钳制在一个安全水平之内,从而保护后级电路免遭异常瞬时过电压的损坏。
MOV压敏电阻的另一特点是它具有较高的瞬时脉冲吸收能力和较长的寿命,但是它的通流容量较小,一般应用于AC 交流输入端防雷保护。
MOV压敏电阻的特性曲线对称,流过MOV的电流随MOV两端电压的增大呈指数规律增大,因此它在防雷及抑制噪音方面都有较好的效果。
此外,MOV压敏电阻的残压较低,可以较好地保护其后级的半导体器件。
MOV压敏电阻的符号与普通压敏电阻相同,都呈八字形符号,但MOV 压敏电阻的中间圆圈代表压敏电阻,外面标注的数字代表型号,例如“1420”代表140V的压敏电压,“271”代表通流容量为
2700A。
在电路图中,MOV压敏电阻通常用“V”或者“VR”表示。
需要注意的是,MOV压敏电阻在应用时可能会产生噪音,影响电路的正常工作。
为了避免这种情况,可以在MOV压敏电阻前面加入电感或者磁环等元件来降低噪音。
