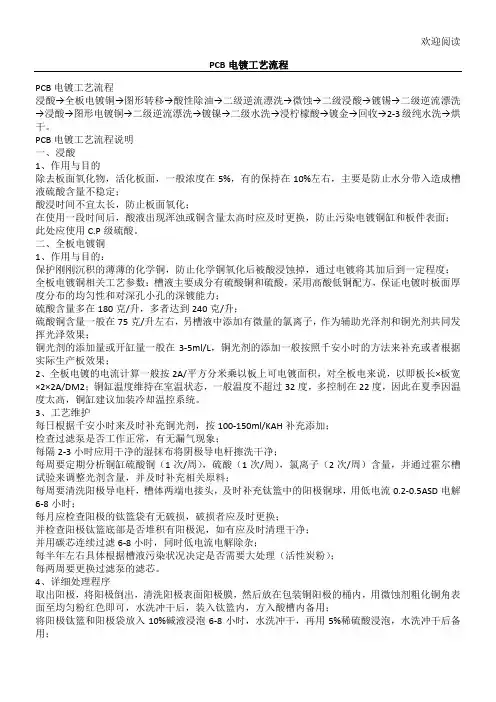

欢迎阅读PCB 电镀工艺流程PCB 电镀工艺流程浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级浸酸→镀锡→二级逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干。

PCB 电镀工艺流程说明一、浸酸1、作用与目的除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽 1 2×板宽×2×3每隔2-3电解6-8每月应检查阳极的钛篮袋有无破损，破损者应及时更换；并检查阳极钛篮底部是否堆积有阳极泥，如有应及时清理干净；并用碳芯连续过滤6-8小时，同时低电流电解除杂；每半年左右具体根据槽液污染状况决定是否需要大处理（活性炭粉）；每两周要更换过滤泵的滤芯。

4、详细处理程序取出阳极，将阳极倒出，清洗阳极表面阳极膜，然后放在包装铜阳极的桶内，用微蚀剂粗化铜角表面至均匀粉红色即可，水洗冲干后，装入钛篮内，方入酸槽内备用；将阳极钛篮和阳极袋放入10%碱液浸泡6-8小时，水洗冲干，再用5%稀硫酸浸泡，水洗冲干后备用；将槽液转移到备用槽内，加入1-3ml/L的30%的双氧水，开始加温，待温度加到65度左右打开空气搅拌，保温空气搅拌2-4小时；关掉空气搅拌，按3-5克/升将活性碳粉缓慢溶解到槽液中，待溶解彻底后，打开空气搅拌，如此保温2-4小时；关掉空气搅拌，加温，让活性碳粉慢慢沉淀至槽底；待温度降至40度左右，用10um的PP滤芯加助滤粉过滤槽液至清洗干净的工作槽内，打开空气搅拌，放入阳极，挂入电解板，按0.2-0.5ASD电流密度低电流电解6-8小时；经化验分析，调整槽中的硫酸，硫酸铜，氯离子含量至正常操作范围内，根据霍尔槽试验结果补充光剂；待电解板板面颜色均匀后，即可停止电解，然后按1-1.5ASD的电流密度进行电解生膜处理1-2小时，待阳极上生成一层均匀致密附着力良好的黑色磷膜即可；试镀。

35
PANEL PLATING PROCESS
1000
WHAT IS PULSE PLATING? Amps 0
-1000
电流以脉冲的方式输出，达到瞬间
-2000
反电解的效果，使电路板上高电流
-3000
Amps
区造成之差异减至最低。
0.5 sec 10 sec
36
PANEL PLATING PROCESS DC 与 PULSE电镀间的差异
Manganate:
Mn6+ + 4 e- Mn2+
Manganese dioxide:
Mn4+ + 2 e- Mn2+
還原劑可以為 Glyoxal, H2O2 or Hydroxylamine sulfate.
insoluble MnO2
Cu
Mn2+ (soluble)
Cu
9
DESMEAR PROCESS Neutralizer / 中和槽 :
DEBURR设备配置图：
风刀 超音波 风刀 刷磨段
水洗 高压水洗 水洗 超音波 中压 水洗
5
除胶渣(DESMEAR)
WHAT IS SMEAR?
钻孔时树脂产生高温超过Tg
值，而形成融熔状，冷却后
凝固形成胶渣。
Cu
功能 :
去除鑽孔後殘留孔內之基材膠渣 形成孔壁微粗糙度
DESMEAR基本流程：
Sweller
H O
+HNH +HNH +HNH +HNH
Positive charged conditioning polymer
10
DESMEAR PROCESS DESMEAR 后以电子显微镜观察之孔壁粗化清洁情形

化学镀铜的工艺流程化学镀铜是一种将铜溶液中的铜离子沉积到基材表面的镀铜工艺。

它用于改善材料的外观、耐蚀性和导电性。

下面是化学镀铜的工艺流程。

首先，准备工作。

准备镀铜槽、阳极、阴极以及铜离子溶液。

镀铜槽通常由聚丙烯材料制成，阳极和阴极通常都是铜材料。

铜离子溶液由硫酸铜和其他添加剂组成。

接下来，准备基材。

基材被清洁以去除表面污垢和氧化物。

清洁方法可以是机械清洗、碱性清洗、酸性清洗或电解清洗。

这是为了确保镀铜层能够牢固附着在基材上。

然后，进行预处理。

预处理步骤通常包括电解活化和表面活化。

电解活化是一种通过施加电流使基材表面发生氧化还原反应，以去除表面的氧化物和杂质的方法。

表面活化是一种使基材表面具有更好粗糙度和活性的方法，以便更好地吸收铜离子。

接下来，进行化学镀铜。

将预处理后的基材放置在镀铜槽中，确保基材与阳极和阴极相连接，并且不产生短路。

当电流通过镀铜槽时，铜离子会从溶液中沉积到基材表面，形成均匀的镀铜层。

镀铜时间可以根据需要进行调整，一般为几分钟到几小时。

镀完铜之后，进行后处理。

后处理的目的是增加镀铜层的耐蚀性和光亮度。

后处理方法可以是清洗、热处理或电化学处理。

清洗可以去除残留的溶液和杂质，而热处理可以改善镀铜层的晶体结构和力学性能。

电化学处理是通过施加电流使镀铜层发生氧化反应，以进一步提高其耐蚀性。

最后，进行质量检查。

对镀铜层进行质量检查，包括检查镀铜层的厚度、均匀性和附着力等。

这可以使用金相显微镜、非破坏性测试等方法进行。

总结起来，化学镀铜的工艺流程包括准备工作、基材准备、预处理、化学镀铜、后处理和质量检查。

通过这个工艺流程，可以获得具有良好外观和性能的镀铜层。

化学镀铜的目的及工艺流程介绍化学镀铜（Eletcroless Plating Copper）通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。

首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。

化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。

化学镀铜的主要目的是在非导体材料表面形成导电层，目前在印刷电路板孔金属化和塑料电镀前的化学镀铜已广泛应用。

化学镀铜层的物理化学性质与电镀法所得铜层基本相似。

化学镀铜的主盐通常采用硫酸铜，使用的还原剂有甲醛、肼、次磷酸钠、硼氢化钠等，但生产中使用最普遍的是甲醛。

化学镀铜的工艺流程：一、镀前处理1．去毛刺钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。

最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。

机械化的去毛刺方法是采用去毛刺机。

去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。

一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。

2．整孔清洁处理对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。

以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。

孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。

如果某些部位不清洁，就会影响化学镀铜层和印制导。

化学镀铜工艺流程解读一、背景介绍化学镀铜是一种利用化学方法在金属表面电化学镀铜的工艺。

通过镀铜可以提高金属表面的导电性、防腐性和美观性，使得金属制品在电子、电器、通信等行业得到广泛应用。

本文将对化学镀铜的工艺流程进行详细解读。

二、化学镀铜工艺流程化学镀铜的工艺流程通常包括以下几个步骤：1. 表面处理在进行化学镀铜之前，需要对金属表面进行处理，以确保金属表面的清洁和光滑度，提高镀铜层的附着力。

表面处理通常包括以下几个步骤：1.清洗：将金属制品浸泡在碱性清洗剂中，去除表面的油污和杂质。

2.酸洗：将金属制品浸泡在酸性溶液中，去除表面的氧化膜和其他氧化物。

3.中和：将金属制品浸泡在酸性溶液中，使其中和，以避免对后续步骤产生不良影响。

2. 镀铜液配制镀铜液是进行化学镀铜的关键。

镀铜液通常由铜盐、添加剂和混合溶液组成。

铜盐的选择是根据需要镀铜的金属材料来确定的。

添加剂的作用是调节镀铜液的性能，如控制镀铜速率和镀铜层的均匀性。

混合溶液则提供了电解液的基础，保持镀铜液的稳定性和酸碱平衡。

3. 镀铜过程镀铜过程是将金属制品浸泡在镀铜液中，通过电解的方式在金属表面形成一层铜镀层。

镀铜过程通常包括以下几个步骤：1.阳极准备：选择适当的铜材作为阳极，准备好铜阳极。

2.电解槽准备：将镀铜液倒入电解槽中，并将阳极和阴极安装好。

3.镀铜操作：将金属制品作为阴极放入电解槽中，通电开始镀铜过程。

通过控制电流密度和镀铜时间来控制铜镀层的厚度和均匀性。

4.检测和调整：通过周期性的检测镀铜层的厚度和质量，及时调整电流密度和镀铜时间，以确保镀铜过程和铜镀层的质量。

4. 后处理将金属制品从镀铜液中取出后，还需要进行后处理，以提高铜镀层的质量和耐腐蚀性。

后处理通常包括以下几个步骤：1.水洗：将金属制品用清水冲洗，去除残留的镀铜液。

2.烘干：将金属制品放入烘干器中，用热风或其他方式将金属制品表面的水分蒸发干净。

3.清洗：将金属制品再次浸泡在清洁溶液中，去除可能残留的污染物。

{生产工艺流程}化学镀铜工艺流程简要解读化学镀铜是一种通过化学方法，在金属或非金属表面上沉积一层铜膜的工艺。

它通常包括以下流程：表面准备、镀前处理、镀铜、清洗、后处理和检验。

1.表面准备：在进行化学镀铜之前，首先需要对工件表面进行准备。

这一步骤的目的是去除表面的污垢和氧化物，以便能够更好地与铜液发生反应。

通常会使用化学溶剂、酸洗或表面活化剂等方法进行清洗。

2.镀前处理：在表面准备之后，工件需要进行镀前处理，以增加铜膜的附着力并提高镀层的质量。

镀前处理的方法包括磨光、电解处理和酸洗等。

磨光可以消除表面不平整，电解处理可以改善表面的电化学性质，酸洗则可以进一步清除表面的杂质和氧化物。

3.镀铜：镀铜是化学镀铜工艺的核心环节，利用电化学原理，在工件表面上沉积一层铜膜。

镀铜的过程中，需要一个含铜离子的电解液（通常为硫酸铜溶液），以及用作阳极的铜板。

工件通过电流控制被镀的时间和铜膜的厚度。

4.清洗：在完成镀铜之后，工件需要进行清洗，以除去表面残留的铜离子和电解液。

清洗一般使用水或其他合适的溶剂进行，同时还可以添加一些表面活化剂，以提高清洗效果。

5.后处理：在清洗之后，工件可以进行一些后处理步骤，以提高镀铜层的物理和化学性质。

后处理的方法包括热处理、喷漆或镀一层保护性的涂层，以增加镀铜层的耐腐蚀性和耐磨性。

6.检验：最后一步是对镀铜工件进行检验。

这一步骤是为了确保镀铜层的质量满足要求。

常见的检验方法有外观检查、厚度测量、耐蚀性测试等。

只有通过检验的工件才能进入下一个工艺环节或交付给客户使用。

总之，化学镀铜是一种常用的表面处理工艺，用于给金属或非金属表面镀上一层铜膜。

这一工艺的核心环节是镀铜，在这个过程中，需要对工件进行表面准备、镀前处理、镀铜、清洗、后处理和检验等工序。

通过这些步骤的处理，可以获得质量良好、表面光滑均匀的镀铜层，增加工件的耐腐蚀性和美观性。

PCB线路板的电镀铜工艺一.电镀工艺的分类：酸性光亮铜电镀电镀镍/金电镀锡二.工艺流程：浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级→浸酸→镀锡→二级逆流漂洗逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干三.流程说明：(一)浸酸①作用与目的：除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定;②酸浸时间不宜太长，防止板面氧化;在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面;③此处应使用C.P级硫酸;(二)全板电镀铜：又叫一次铜，板电，Panel-plating①作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度②全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力;硫酸含量多在180克/升，多者达到240克/升;硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果;铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果;全板电镀的电流计算一般按2安/平方分米乘以板上可电镀面积，对全板电来说，以即板长dm×板宽dm×2×2A/DM2;铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统;③工艺维护：每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加;检查过滤泵是否工作正常，有无漏气现象;每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净;每周要定期分析铜缸硫酸铜(1次/周)，硫酸(1次/周)，氯离子(2次/周)含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料;每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0。

化学镀铜的工艺流程
《化学镀铜的工艺流程》
化学镀铜是一种将铜沉积在其他材料表面的工艺，通常用于增加导电性、增强耐腐蚀性和美化表面。

下面是化学镀铜的工艺流程：
1. 清洗：首先，需要将待镀铜的物品进行清洗，以去除表面的油脂、污垢和其他杂质。

清洗可以使用碱性清洁剂或者有机溶剂来完成。

2. 酸洗：清洗后的物品需要进行酸洗，以去除氧化层和其他表面污染物。

通常使用稀硫酸或稀盐酸来进行酸洗，确保表面完全清洁。

3. 洗涤：酸洗完成后，需要对物品进行彻底的洗涤，以去除酸洗液和其他残留的化学物质。

4. 化学镀铜：将清洗和酸洗后的物品浸入含有铜离子的电镀槽中，通过电化学反应将铜沉积在表面上。

通常使用化学还原剂来还原铜离子，并在合适的电流密度下进行电镀。

5. 漂洗：化学镀铜后，需要进行漂洗，以去除残留的化学镀铜液。

6. 抛光：最后，可以对化学镀铜的物品进行抛光，以提高其表面光洁度和美观度。

通过以上工艺流程，可以获得均匀、致密的镀铜层。

化学镀铜工艺流程不仅适用于金属材料，也适用于塑料、陶瓷等非金属材料，可以满足不同材料的表面处理需求。

化学镀铜工艺流程解读化学镀铜是一种常用的金属表面处理技术，通过在金属表面涂覆一层铜薄膜，可以提高材料的导电性、耐腐蚀性和美观度。

本文将对化学镀铜工艺流程进行详细解读。

一、工艺概述化学镀铜工艺是利用电解质中铜离子的还原作用在金属表面形成铜层的过程。

该工艺相对于真空镀铜而言，成本低、操作简便，常用于电子、电器、通信等行业。

二、工艺流程1. 表面准备在进行化学镀铜之前，首先需要对金属表面进行准备工作。

这包括去除表面的污垢、油脂和氧化层。

一般采用化学腐蚀剂进行酸洗或溶液浸泡的方式，确保金属表面干净，以便铜层附着。

2. 预处理在表面准备后，需要进行一系列的预处理步骤，以提高镀铜效果。

其中常用的预处理方法包括活化处理、催化剂处理和敏化剂处理。

活化处理主要是通过酸浸、碱洗等手段去除表面氧化层，提高金属表面的可镀性。

催化剂处理利用一种特殊的化学液体，使金属表面产生催化层，促进铜离子的还原。

敏化剂处理则是为了增强催化剂的效果，提高铜层的附着力和均匀性。

3. 镀铜预处理完成后，金属样品进入化学镀铜槽中进行镀铜处理。

镀铜槽中含有铜离子和其他辅助剂，通过电流的作用，铜离子被还原成金属铜，沉积在金属表面形成铜层。

镀铜的过程中需要控制电流密度、温度和镀铜时间等因素，以获得理想的镀层厚度和质量。

4. 后处理镀铜完成后，需要进行一些后处理工作。

通常包括清洗、除漆和抛光。

清洗是为了去除残留的电解质和杂质，确保铜层的纯净度。

除漆则是为了去除镀铜过程中可能产生的涂层或污渍，使铜层表面更加平整。

抛光可以进一步改善铜层的外观，提高光亮度。

三、工艺控制在化学镀铜工艺中，需要进行一定的工艺控制，以保证镀层的质量和一致性。

其中关键的工艺参数包括电流密度、温度、PH值和镀铜时间。

电流密度控制决定了铜层的厚度和均匀性，温度控制可以影响镀铜速度和结晶形态，PH值控制可以调节溶液中铜离子的浓度和还原性，而镀铜时间则是决定铜层厚度的重要因素。

四、应用领域化学镀铜工艺广泛应用于电子、电器、通信等领域。

PCB化学镀铜工艺流程产品检验标准2010-02-03 18:26:16 阅读4 评论0 字号：大中小订阅PCB化学镀铜工艺流程解读（一）化学镀铜(Eletcroless Plating Copper)通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。

首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。

化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。

PCB孔金属化工艺流程如下：钻孔→磨板去毛刺→上板→整孔清洁处理→双水洗→微蚀化学粗化→双水洗→预浸处理→胶体钯活化处理→双水洗→解胶处理（加速）→双水洗→沉铜→双水洗→下板→上板→浸酸→一次铜→水洗→下板→烘干一、镀前处理1．去毛刺钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。

最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。

机械化的去毛刺方法是采用去毛刺机。

去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。

一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。

2．整孔清洁处理对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。

以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。

孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。

如果某些部位不清洁，就会影响化学镀铜层和印制导线铜箔间的结合强度，所以在化学镀铜前必须进行基体的清洁处理。

最常用的清洗液及操作条件列于表如下：3．覆铜箔粗化处理利用化学微蚀刻法对铜表面进行浸蚀处理（蚀刻深度为2-3微米），使铜表面产生凹凸不平的微观粗糙带活性的表面，从而保证化学镀铜层和铜箔基体之间有牢固的结合强度。

PCB化学镀铜工艺流程1.表面准备在进行化学镀铜之前，首先需要对PCB表面进行准备。

这包括清洗和去除表面油污、氧化物和其他杂质。

常见的清洗方法包括碱性清洗、酸性清洗和超声波清洗。

2.激活剂涂覆在表面准备完成后，需要涂覆一层激活剂。

激活剂可以在PCB表面形成一层金属离子吸附层，有助于化学镀铜液中的铜离子的吸附和沉积。

常用的激活剂有活化铜和钯。

3.化学镀铜将PCB放入化学镀铜槽中，化学镀铜液通过外加电流在PCB表面形成均匀的铜层。

化学镀铜液通常由含有铜离子和相关添加剂的溶液组成。

铜离子通过电子传递从溶液中还原到PCB表面，并与激活剂层上的金属离子结合形成金属铜层。

4.沉积时间控制化学镀铜的沉积时间是一个重要的参数，它决定了镀铜层的厚度。

沉积时间过长会导致铜层过厚，容易出现缺陷和应力集中。

沉积时间过短则会导致铜层过薄，不利于电流传导和耐蚀性。

5.清洗和除脂化学镀铜完成后，需要对PCB进行清洗和除脂。

这可以去除化学镀铜过程中残留的化学药剂和其他杂质，保证PCB表面的干净。

6.表面处理化学镀铜完成后，还需要进行表面处理，以防止镀铜层氧化和腐蚀。

常见的表面处理方式包括防氧化处理和涂覆保护漆。

7.检测和质量控制最后，对化学镀铜后的PCB进行检测和质量控制。

这包括检查铜层的厚度、均匀性和附着力等。

必要时还可以进行X射线检测、显微镜观察和电测等。

总结：PCB化学镀铜工艺流程涉及表面准备、激活剂涂覆、化学镀铜、沉积时间控制、清洗和除脂、表面处理以及检测和质量控制等步骤。

这些步骤的正确操作和控制对于获得良好的镀铜层质量和PCB性能非常重要。

同时，严格的质量控制和检测可以确保PCB的可靠性和耐用性。

PCB化学镀铜工艺(一)化学镀铜(Eletcroless Plating Copper)通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。

首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。

化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。

PCB孔金属化工艺流程如下：钻孔→磨板去毛刺→上板→整孔清洁处理→双水洗→微蚀化学粗化→双水洗→预浸处理→胶体钯活化处理→双水洗→解胶处理（加速）→双水洗→沉铜→双水洗→下板→上板→浸酸→一次铜→水洗→下板→烘干一、镀前处理1．去毛刺钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。

最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。

机械化的去毛刺方法是采用去毛刺机。

去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。

一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。

2．整孔清洁处理对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。

以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。

孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。

如果某些部位不清洁，就会影响化学镀铜层和印制导线铜箔间的结合强度，所以在化学镀铜前必须进行基体的清洁处理。

最常用的清洗液及操作条件列于表如下：3．覆铜箔粗化处理利用化学微蚀刻法对铜表面进行浸蚀处理（蚀刻深度为2-3微米），使铜表面产生凹凸不平的微观粗糙带活性的表面，从而保证化学镀铜层和铜箔基体之间有牢固的结合强度。

PCB化学镀铜工艺流程解读1.准备工作：在进行化学镀铜之前，需要准备一个干燥且无油污的印刷电路板。

一般通过去除油污、清洗、脱脂等步骤来完成准备工作。

2.除锈处理：在准备好的印刷电路板上涂覆一层除锈剂。

除锈剂会溶解表面的氧化铜，使得铜基材表面更容易被导电铜涂层覆盖。

3.化学镀铜处理：将准备好的印刷电路板浸泡在含有化学镀铜液的槽中。

在槽中，有两个极板，一个正极板(被镀件电极)和一个负极板(作为阴极)。

通过施加一定的电流，使得金属离子在正极板上还原并沉积成为金属铜。

4.电解液重置：在化学镀铜处理完成后，需要将电解液中的金属离子浓度恢复到初始状态，以便下一次的处理。

通常是通过电解液的过滤或补充金属离子来实现。

5.清洗与去除阻焊：在化学镀铜处理完成后，需要对印刷电路板进行清洗，以去除可能残留在表面的污垢和化学剂。

同时，如果印刷电路板上有阻焊层，在此步骤也需要去除阻焊层。

6.检测与修复：在完成清洗和去除阻焊后，需要对印刷电路板进行检测，以发现可能存在的缺陷，如导线断路、短路等。

对于发现的问题需要进行修复处理。

7.镀金：在完成检测和修复后，如果需要在印刷电路板的一些区域镀金，可以通过电化学方法将金属离子沉积在该区域上。

8.最终清洗和检测：在完成镀金后，需要对印刷电路板进行最后的清洗，以确保表面干净无油污。

同时还需要进行一次终检，以确保电路板的质量满足要求。

总结：PCB化学镀铜工艺流程是一个多步骤的过程，通过这些步骤，可以在印刷电路板上形成一层铜薄膜，提高导电性和保护电路。

每个步骤都非常重要，需要严格控制工艺参数和操作条件。

只有有效地执行每个步骤，才能得到高质量的印刷电路板。

PCB电镀工艺流程————————————————————————————————作者：————————————————————————————————日期：PCB电镀工艺流程浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级浸酸→镀锡→二级逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干。

PCB电镀工艺流程说明一、浸酸1、作用与目的除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定;酸浸时间不宜太长，防止板面氧化;在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面;此处应使用C.P级硫酸。

二、全板电镀铜1、作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度;全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力;硫酸含量多在180克/升，多者达到240克/升;硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果;铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果;2、全板电镀的电流计算一般按2A/平方分米乘以板上可电镀面积，对全板电来说，以即板长×板宽×2×2A/DM2;铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统。

3、工艺维护每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加;检查过滤泵是否工作正常，有无漏气现象;每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净;每周要定期分析铜缸硫酸铜(1次/周)，硫酸(1次/周)，氯离子(2次/周)含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料;每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0.2-0.5ASD电解6-8小时;每月应检查阳极的钛篮袋有无破损，破损者应及时更换;并检查阳极钛篮底部是否堆积有阳极泥，如有应及时清理干净;并用碳芯连续过滤6-8小时，同时低电流电解除杂;每半年左右具体根据槽液污染状况决定是否需要大处理(活性炭粉);每两周要更换过滤泵的滤芯。
