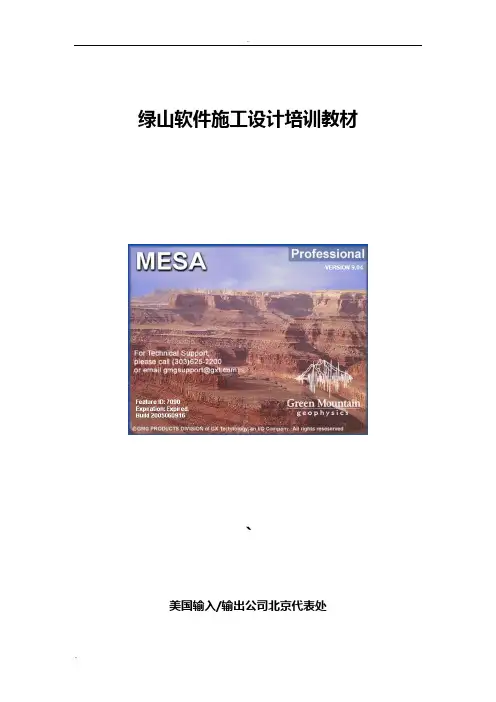

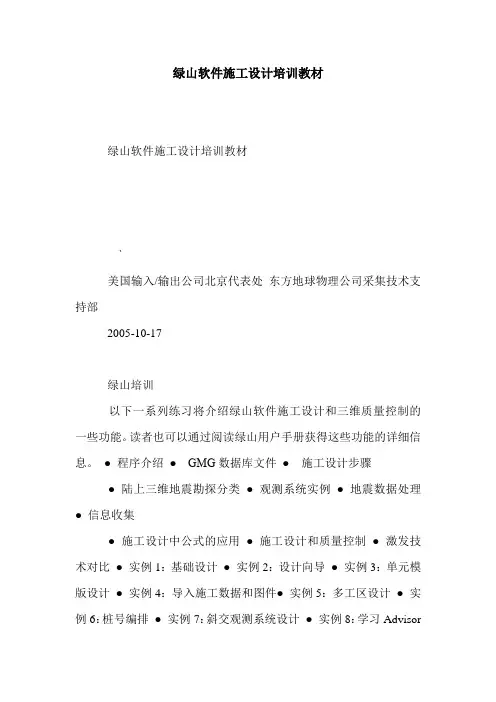

.. ..绿山软件施工设计培训教材`美国输入/输出公司北京代表处东地球物理公司采集技术支持部2005-10-17绿山培训以下一系列练习将介绍绿山软件施工设计和三维质量控制的一些功能。
读者也可以通过阅读绿山用户手册获得这些功能的详细信息。
●程序介绍●GMG数据库文件●施工设计步骤●陆上三维地震勘探分类●观测系统实例●地震数据处理●信息收集●施工设计中公式的应用●施工设计和质量控制●激发技术对比●实例1：基础设计●实例2：设计向导●实例3：单元模版设计●实例4：导入施工数据和图件●实例5：多工区设计●实例6：桩号编排●实例7：斜交观测系统设计●实例8：学习Advisor●实例9：海上施工设计●实例10：属性和过滤功能●实例11：数据显示●术语表程序功能MESA在3D施工设计和分析中为用户提供了很大的弹性空间，例如在陆地勘探、过渡带勘探、海底电缆勘探、海上勘探等，图片、等高线图、测量草图（例如.dxf文件）等都可以作为背景在施工设计中应用。
这样，可证和营地问题就可以在施工设计阶段提前计划，减少野外生产可的时间和成本。
除了在施工设计法中的便，MESA还提供了很多放炮法和面元分析功能。
另外，MESA 还支持一系列文件格式输出：SEGP-1、UKOOA和SPS等。
施工设计完成之后MESA产生一个绿山GeoScribe观测系统数据库，因此在野外阶段就可以完成最初的叠加处理工作的主要部分。
这些数据库文件可以通过多种硬件平台传输，使MESA成为野外和室工作的一个非常实用的工具。
GMG文件和数据库下面一系列文件是MESA或GeoScribe数据库文件，这些文件是ASCⅡ文件和二进制文件的结合体，包含了任2D和3D观测系统定义的信息。
这些文件不一定在每个数据库里出现。
*.bin和*.mid文件只有在面元属性显示并且如果必要的话可以在数据库归档前删除。
文件扩展名格式描述*.atr Binary 接收点属性信息*.ats Binary 激发点属性信息*.bin Binary 面元信息，大小*.cf1 ASCⅡ接收点电子表格配置文件*.cf2 ASCⅡ激发点电子表格配置文件*.def ASCⅡMESA施工设计默认值*.fbt Binary FFID信息，初至拾取时间*.hdr ASCⅡSPS输出头块文件*.inr ASCⅡ检波器信息*.ins ASCⅡ激发震源仪器信息*.mar Binary 海上勘探信息*.mas ASCⅡ数据库参数和状态标志*.mdl ASCⅡ地质模型信息*.mid Binary 共中心点、炮检距、位角信息*.mut ASCⅡ终止功能信息*.pat Binary 检波点/炮点模版关系*.rfi ASCⅡ检波点过滤设置*.rin ASCⅡ检波点排列线名*.seq ASCⅡ常规放炮频率描述*.sfi ASCⅡ炮点过滤设置*.sin ASCⅡ激发线名*.sor Binary 激发点号和坐标*.sta Binary 接收点号和坐标*.tpl Binary 激发点和接收点排列片关系*.unt ASCⅡ单位模版配置文件*.xcl ASCⅡ障碍区类型、大小、坐标施工设计步骤一、建立一个理想的工区MESA可以通过几种法定义一个工区。
1、直接定义模版、放炮利用激发点和接收点模版对话框，通过设置纵横向间距、位、工区大小等信息，可以创建正交（砖墙或者直线）、Zig-Zag、斜交式、纽扣式和线束状观测系统。
接下来通过几种放炮式定义炮检点关系。
2、单位模版在单位模版窗口创建一个单位模版（一组激发点的共接收点模版），然后利用这个单位模版在工区放炮。
单位模版适用于创建砖墙、正交、纽扣或锯齿状观测系统。
3、输入ASCⅡ文件ASCⅡ文件包含炮点、检波点桩号和坐标，这些数据可以直接导入MESA，例如UKOOA、SEG-P1和SPS格式文件。
二、创建一个实际的工区一旦最初的设计参数设置完毕，航空和卫星照片、扫描地形图件、等高图或者测量草图例如.dxf文件)可用来确定工区的主要施工障碍。
障碍区包括炮点、检波点和（或者）共中心点等可以定义成圆、线或多边形等形状，可以通过手工或ASCⅡ文件输入坐标来定义障碍区的具体形状。
障碍区定义完之后，就可以在这些区域以外进行设计，编辑功能允用户利用键盘和鼠标选择性的去活炮点和接收点也可以重新布设一组或单个炮点和接收点。
通过“重新设计线”功能可以纵向间隔上添加线以保证覆盖效果-需要布设另外的接收点填补缺口。
通过网格功能保证布设的炮点和检波点在正确的位置上。
这样，我们的设计在施工之前就非常的接近实际的工区，最大限度的节约时间和成本。
三、坐标更新通过施工队伍野外炮点坐标或每天文本文件坐标输入更新理论施工设计，这些新坐标可以是原点的绝对值也可以是转换值。
在采集过程中，通过面元属性分析功能分析覆盖次数、炮检距、位角，在不足处加密炮点或检波点以达到设计的效果。
陆上3D地震勘探设计法分类观测系统实例下面的观测系统类型均可以通过MESA软件里单元模版功能或直接布设炮点和检波点然后放炮来实现。
对每一种观测系统类型，有一个基本模版窗口和布设了炮点的设计窗口。
线束式观测系统（海上）优点：最简单的观测系统类型，适用于DFS-V接收系统。
缺点：位角较窄，耦合较差，覆盖次数高。
正交或直线放炮式观测系统优点：简单易于布设。
缺点：投入相对较高，最小炮检距较大，需要激发点和接收点有好的通道。
砖墙式观测系统优点：较小的最小炮检距合理的位角和炮检距分布有利于静校正耦合。
缺点：要求激发点和接收点分布规则，所以不适合复杂的地区，大偏移距可能导致检波器的重复摆放。
纽扣状观测系统优点：能充分利用多道系统。
缺点：炮数多，需要计算机辅助设计，CMP覆盖不能在相邻的面元产生相同的偏移量/位角。
折线型观测系统优点：较小的最小炮检距、偏移距和位角分布均匀。
缺点：只有在较好的地形才能实现，例如沙漠。
地震资料处理与观测系统的关系偏移偏移对施工设计有特殊的要求，地下的绕射现象导致需要更多的时间和空间采样才能捕获足够的衍射分解它的能量。
这样，需要设计者采集比实际勘探区域更大更多的地震数据，关于偏移径的计算在综合部分有详细介绍。
折射静校正如果要设计的区域有较重的风化和静校正问题，则需要投入一定的精力优化设计来解决这些问题。
有几种折射静校正算法，大多数算法主要由数学程式解决，取决于统计冗余量得出最好的解决法。
折射静校正算法很少考虑静校正耦合问题，因为静校正量不是在中点围计算，并且现在没有标准的程解决这个问题。
因此，任提高初至质量的措施都将改善折射静校正的解决。
没有大的接收点排列组合的单点炸药震源激发能得到最好的效果，而如果接收排列不是直线将导致初至很难拾取。
如果静校正量统计一致并且采样较好，静校正算法将取得最好的效果，这就需要设计者考虑激发点和接收点覆盖次数的平衡，最终设计激发点和接收点覆盖次数要达到6次或更多。
裂口式激发式产生相反的射线传播路径，很多算法利用相反路径来建立稳定的解决法。
单边放炮式被认为是最后的手段。
浅层折射需要较窄的接收线距否则不能很好的采样。
反射静校正根据经验，在传统观念上大多数规则3D设计将减弱地震波能量，炮点和检波点间隔摆放使最初的设计产生了一个假的随机的效果，这给设计者减少了一定的困难。
这种随机性对设计有双重的影响，但并不能保证设计能耦合。
MESA软件噪音板块证明了一个施工设计的耦合度。
如果设计者知道设计工区所有潜在的静校正问题，则需要考虑一种能对静校正问题采样的法来设计。
大的长波长静校正或常见的静校正问题会影响设计的采样结果，取决于横向宽度或接收模版的大小。
速度很多好的3D速度算法利用位角和其它数据进行速度叠加。
这些算法需要面元统计对炮检距和位角进行足够采样，这样才能对速度进行分析。
速度分析是在超级面元上实现的，所以用户要知道面元之间炮检距与位角的互补关系。
如果炮检距分布有大的缺口或者浅层反射有近道缺失，速度分析过程中就会出错。
反褶积表层一致反褶积表现出和反射静校正一样的需求。
如果炮点和检波点均匀采样，问题将能更好的解决。
在远炮检距，由于入射角等影响，数据不能被很好的采样（扭曲），使得远炮检距不能参与反褶积，这就额外的要求近道要被更好的采样以便提供反褶积算法需要的信息。
倾角时差校正如果一个采集在所有的炮检距和位角采样，DMO将取得最佳效果。
很显然，这是实现不了的。
先进的处理技术可以弥补采样过程中的不足，但是采集过程中炮检距和位角如果能很好的采样也将能提供更好的办法。
一致噪音衰减近年来对采集观测系统有关的一致噪音衰减进行了很多的研究。
激发时产生的噪音取决于采集的观测系统，某些观测系统对噪音的衰减要好一些。
研究者目前主要在叠后或叠后偏移环境下研究这些问题。
Noise Plots和Array Analysis功能可以用于激发或接收排列噪音分析。
相对振幅AVO AVAAVO（振幅与炮检距）和AVA（振幅与位角）分析是目前数据处理流程的一部分，好的炮检距和位角采样是当前精确分析必不可少的。
准确的理解AVO带来的效果会帮助确定所需的激发点和接收点的采样率。
信息收集下面一些问题将在施工设计过程中遇到。
目标探测目标的特征（背斜、断层、暗礁等），勘探法（构造、地层学），走向，倾角，目标的岩性及超覆层的岩性。
目标描述深度、旅行时、目的层平均速度、目的层层速度，倾角（最大值），地层厚度，所需的垂向分辨率、反射频率、横向分辨率和浅层反射等。
项目运作干扰调查（环境噪音、炮点产生的干扰、规则干扰），可证/营地，时间、天气限制，通道问题，数字地图或图片及数据处理等。
施工设计中用到的公式面元大小避免数据的空间假频：地下面元＜V i /（4fsin α）其中 V i =目的层层速度f=期望的目的层的最高频率α=目的层倾角 最小炮检距最小偏移距=V*f t )0((2其中 V=地层平均速度t(0)=0偏移距的旅行时f=最深反射层的主频最大炮检距最大炮检距=(1.25)21t(0)V其中 V =地层的平均速度空间分辨率空间分辨率≈Vi/（4*fdom ）其中 Vi=目的层层速度横向分辨率=（3*纵向分辨率）/sin300最大倾角通常是大于或等于300的，如果构造倾角小于300，则保守做法是取300。
覆盖次数如果一个地区有较高信噪比的二维资料，则通常原则是三维覆盖次数在二维覆盖次数的1/2到2/3之间。
炮点密度（每平公里的炮点数）炮点密度（NS ）=（2*（FOLD*106））/（R*Bx*By ）其中 R 是接收道数Bx 是纵向面元大小By 是横向面元大小注意：面元尺寸的单位是米炮线距炮线距=106/（NS*Bmin ）其中 Bmin 是最小面元NS 是炮点密度注意：程只有在观测系统是裂口式的。
最大的最小炮检距最大的最小炮检距=()SA SL RL -+22其中 RL 是接收线距SL 是激发线距SA=（int （RL/SS ）*0.5-0.5）*SS,SS 是炮点距。
