超声波振板使用说明书

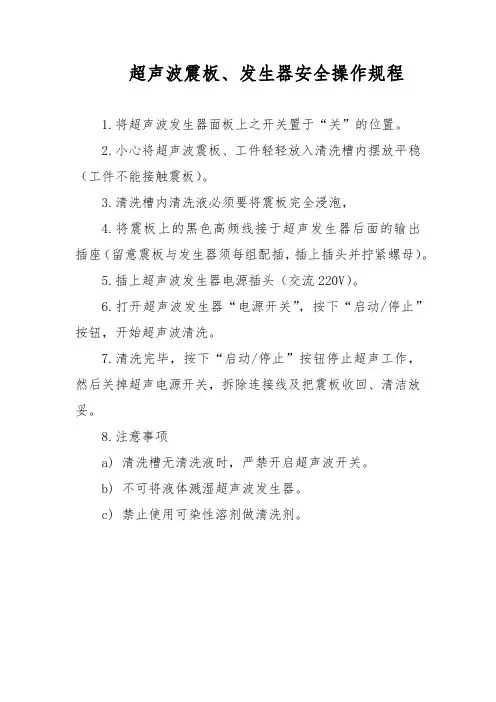

超声波震板、发生器安全操作规程
1.将超声波发生器面板上之开关置于“关”的位置。

2.小心将超声波震板、工件轻轻放入清洗槽内摆放平稳（工件不能接触震板）。

3.清洗槽内清洗液必须要将震板完全浸泡，
4.将震板上的黑色高频线接于超声发生器后面的输出插座（留意震板与发生器须每组配插，插上插头并拧紧螺母）。

5.插上超声波发生器电源插头（交流220V）。

6.打开超声波发生器“电源开关”，按下“启动/停止”按钮，开始超声波清洗。

7.清洗完毕，按下“启动/停止”按钮停止超声工作，然后关掉超声电源开关，拆除连接线及把震板收回、清洁放妥。

8.注意事项
a) 清洗槽无清洗液时，严禁开启超声波开关。

b) 不可将液体溅湿超声波发生器。

c) 禁止使用可染性溶剂做清洗剂。

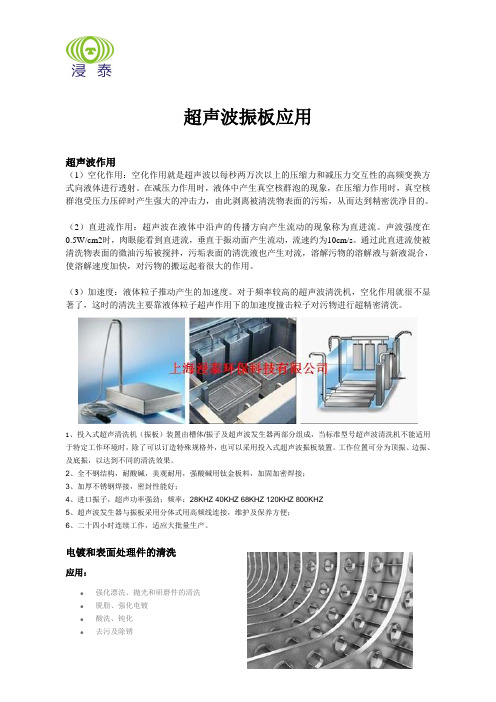

超声波振板应用超声波作用（1）空化作用：空化作用就是超声波以每秒两万次以上的压缩力和减压力交互性的高频变换方式向液体进行透射。

在减压力作用时，液体中产生真空核群泡的现象，在压缩力作用时，真空核群泡受压力压碎时产生强大的冲击力，由此剥离被清洗物表面的污垢，从而达到精密洗净目的。

（2）直进流作用：超声波在液体中沿声的传播方向产生流动的现象称为直进流。

声波强度在0.5W/cm2时，肉眼能看到直进流，垂直于振动面产生流动，流速约为10cm/s。

通过此直进流使被清洗物表面的微油污垢被搅拌，污垢表面的清洗液也产生对流，溶解污物的溶解液与新液混合，使溶解速度加快，对污物的搬运起着很大的作用。

（3）加速度：液体粒子推动产生的加速度。

对于频率较高的超声波清洗机，空化作用就很不显著了，这时的清洗主要靠液体粒子超声作用下的加速度撞击粒子对污物进行超精密清洗。

1、投入式超声清洗机（振板）装置由槽体/振子及超声波发生器两部分组成，当标准型号超声波清洗机不能适用于特定工作环境时，除了可以订造特殊规格外，也可以采用投入式超声波振板装置。

工作位置可分为顶振、边振、及底振，以达到不同的清洗效果。

2、全不钢结构，耐酸碱，美观耐用，强酸碱用钛金板料，加固加密焊接；3、加厚不锈钢焊接，密封性能好；4、进口振子，超声功率强劲；频率：28KHZ 40KHZ 68KHZ 120KHZ 800KHZ5、超声波发生器与振板采用分体式用高频线连接，维护及保养方便；6、二十四小时连续工作，适应大批量生产。

电镀和表面处理件的清洗Array应用：∙强化漂洗、抛光和研磨件的清洗∙脱脂、强化电镀∙酸洗、钝化∙去污及除锈超声波清洗的优点1、清洗效果好，清洁度高且全部工件清洁度一致2、清洗速度快，提高生产效率，不须人手接触清洗液，安全可靠3、对深孔、细缝和工件隐蔽处亦可清洗干净4、对工件表面无损伤，节省溶剂、热能、工作场地和人工等。

超声波清洗方式超过一般的常规清洗方法，特别是工件的表面比较复杂象一些表面凹凸不平、有盲孔的机械零部件，一些特别小而对清洁度有较高要求的产品如：钟表和精密机械的零件，电子元器件，电路板组件等，使用超声波清洗都能达到很理想的效果。

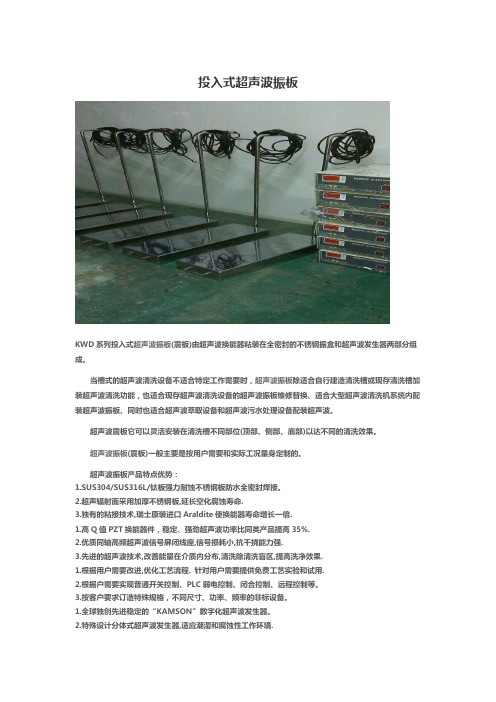

投入式超声波振板KWD系列投入式超声波振板(震板)由超声波换能器粘装在全密封的不锈钢振盒和超声波发生器两部分组成。

当槽式的超声波清洗设备不适合特定工作需要时，超声波振板除适合自行建造清洗槽或现存清洗槽加装超声波清洗功能，也适合现存超声波清洗设备的超声波振板维修替换、适合大型超声波清洗机系统内配装超声波振板、同时也适合超声波萃取设备和超声波污水处理设备配装超声波。

超声波震板它可以灵活安装在清洗槽不同部位(顶部、侧部、底部)以达不同的清洗效果。

超声波振板(震板)一般主要是按用户需要和实际工况量身定制的。

超声波振板产品特点优势：1.SUS304/SUS316L/钛板强力耐蚀不锈钢板防水全密封焊接。

2.超声辐射面采用加厚不锈钢板,延长空化腐蚀寿命.3.独有的粘接技术,瑞士原装进口Araldite使换能器寿命增长一倍.1.高Q值PZT换能器件，稳定、强劲超声波功率比同类产品提高35%.2.优质同轴高频超声波信号屏闭线座,信号损耗小,抗干挠能力强.3.先进的超声波技术,改善能量在介质内分布,清洗除清洗盲区,提高洗净效果.1.根据用户需要改进,优化工艺流程. 针对用户需要提供免费工艺实验和试用.2.根据户需要实现普通开关控制、PLC弱电控制、闭合控制、远程控制等。

3.按客户要求订造特殊规格，不同尺寸、功率、频率的非标设备。

1.全球独创先进稳定的“KAMSON”数字化超声波发生器。

2.特殊设计分体式超声波发生器,适应潮湿和腐蚀性工作环境.3.不需专业人员可以自行维护,操作简单,佳姆信公司终身提供技术支持.超声波振板参数规格售后服务:1. 随机附件;使用说明书1份，保修卡1份，保险丝2个2. 投入式超声波震板自出厂之日起正常使用工况免费保修18个月.3. 终身对设备提供维护与技术支持。

4. 超声波震板专家为您优化工艺流程,改进传统洗净方法.5. 指导操作与安装培圳支持。

6. 全面提供各种耗品与配件支持，让您选择无忧。

超声波治疗仪使用说明书使用超声波治疗仪前，请仔细阅读本使用说明书，并按照说明书的要求正确操作。

本说明书将为您提供详细的产品信息、操作指南和注意事项，确保您正确安全地使用超声波治疗仪。

一、产品概述超声波治疗仪是一款用于医疗保健和物理治疗的设备。

它利用超声波的机械振动和热效应，通过治疗头将能量传输到身体的深层组织，起到促进血液循环、缓解疼痛、消肿等作用。

二、产品组成1. 主机：超声波治疗仪的控制中心，包含操作面板和显示屏，用于设置治疗参数和监控治疗过程。

2. 治疗头：超声波的输出部分，与患者皮肤接触，传递治疗能量。

3. 适配器：将电源电压转化为超声波治疗仪所需的工作电压。

三、使用方法1. 准备工作a. 将超声波治疗仪放置在平稳的台面上，并确保通风良好。

b. 连接适配器，并插入电源插座，确认电源灯亮起，表示设备已供电。

c. 将治疗头与主机连接，并确保连接紧固可靠。

2. 操作步骤a. 开机：长按主机上的电源按钮，待显示屏亮起后松开按钮，此时进入待机状态。

b. 设置治疗参数：根据治疗需求，使用操作面板上的按键设置治疗时间、频率、声强等参数。

c. 控制治疗过程：将治疗头对准治疗部位，保持均匀的接触并施加适度的压力。

按下开始按钮，治疗仪开始工作，显示屏将显示治疗进度。

d. 结束治疗：治疗时间到达设定时间后，治疗仪会自动停止工作。

或者按下停止按钮提前结束治疗。

e. 关机：长按电源按钮，待显示屏熄灭后松开按钮，此时完成关机。

四、注意事项1. 在使用超声波治疗仪前，请仔细阅读说明书并了解各项功能和参数的含义。

2. 使用前请清理和消毒治疗头，并确保其连接牢固。

3. 使用过程中，治疗头必须与患者皮肤有良好的接触，以确保超声波能量传输的有效性。

4. 治疗时间和治疗频率应根据医生的建议和病情合理设置。

5. 避免将治疗头接触到眼睛、脊椎、内脏等敏感部位。

6. 在治疗过程中，如出现不适或异常情况，请立即停止使用，并咨询医生或专业人士的意见。

超声波仪器操作说明书1. 引言超声波仪器是一种常用的医疗设备，它利用超声波技术在医学诊断和治疗中起着重要作用。

本操作说明书旨在为使用者提供有关超声波仪器的操作指南，以确保正确、安全地操作仪器，并获得准确的诊断结果。

2. 设备概述超声波仪器由以下主要组件组成：2.1 超声发射探头：用于发射超声波信号。

2.2 超声接收探头：用于接收回波信号。

2.3 控制台：用于设定超声波参数、显示图像和进行操作。

2.4 显示屏：用于显示超声波图像。

3. 准备工作在使用超声波仪器之前，请确保进行以下准备工作：3.1 检查设备是否完好，如有损坏或故障应及时维修。

3.2 确保超声波仪器已连接至电源，并处于正常工作状态。

3.3 定期清洁超声发射和接收探头，以确保其正常工作。

3.4 准备适当的耦合剂，用于在探头和皮肤之间提供良好的声波传递。

4. 操作步骤请按以下步骤正确操作超声波仪器：4.1 打开超声波仪器，并将其接通电源。

4.2 选择合适的探头，根据需要进行更换。

4.3 准备工作台，确保患者舒适，正确的位置和姿势。

4.4 选择合适的扫查模式和参数，根据需要进行设置。

4.5 使用适量的耦合剂涂抹于超声发射和接收探头。

4.6 将探头轻轻放置在皮肤上，并保持稳定，保持与皮肤的良好接触。

4.7 调节仪器，观察显示屏上的超声波图像，确保图像清晰可见。

4.8 根据需要进行截图或记录数据，以备后续分析和诊断。

5. 注意事项使用超声波仪器时，请注意以下事项：5.1 在操作仪器之前，请确保已经熟悉仪器的操作说明。

5.2 操作过程中应保持手部清洁，并使用一次性手套，以避免交叉感染。

5.3 操作完成后，及时清洁和消毒超声发射和接收探头，避免细菌感染和氧化。

5.4 如遇到异常情况或操作困难，请及时停止使用，并咨询相关专业人员。

5.5 定期进行设备维护和校准，确保仪器的正常工作和准确性。

6. 故障排除在使用超声波仪器过程中，可能遇到一些故障情况。

以下是一些常见故障及相应的排除方法：6.1 无法启动或显示屏无图像：检查电源连接，确认设备是否正常工作。

超声波治疗仪使用说明书一、产品概述超声波治疗仪是一种利用超声波能量来治疗疾病和促进康复的医疗设备。

它通过将高频声波传导到人体组织中，产生一系列的生理效应，从而达到治疗的目的。

本治疗仪具有操作简便、安全有效等特点，适用于多种疾病的治疗和康复。

二、产品组成1、主机：包含控制电路、超声发生器等核心部件。

2、治疗探头：用于将超声波能量传递到治疗部位。

3、电源线：连接主机与电源插座。

三、技术参数1、超声频率：＿____MHz2、输出功率：＿____W3、治疗时间设定：＿____分钟4、工作模式：连续/脉冲四、适用范围1、软组织损伤：如肌肉拉伤、韧带扭伤等。

2、关节炎：缓解关节疼痛、肿胀和炎症。

3、神经痛：如坐骨神经痛、带状疱疹后遗神经痛等。

4、促进伤口愈合：手术后伤口、烧伤创面等。

五、使用方法1、准备工作选择合适的治疗探头，根据治疗部位和病情选择不同的探头类型。

确保治疗仪放置在平稳、干燥的台面上。

连接电源线，将治疗仪接通电源。

2、操作步骤开启仪器电源，显示屏亮起。

通过操作面板上的按键，设置治疗参数，包括超声频率、输出功率、治疗时间和工作模式。

在治疗部位涂抹适量的耦合剂，以确保超声能量的有效传导。

将治疗探头轻轻接触治疗部位，保持稳定的压力和移动速度。

治疗过程中，可根据患者的感受适当调整治疗参数。

3、治疗结束治疗时间结束后，仪器会自动停止输出。

关闭电源，取下治疗探头，清洁治疗部位和探头。

六、注意事项1、治疗前详细了解患者的病情和病史，排除禁忌证。

向患者解释治疗过程和可能的感觉，消除患者的紧张情绪。

2、治疗中密切观察患者的反应，如有不适，立即停止治疗。

保持治疗探头与治疗部位的良好接触，避免有空隙影响治疗效果。

3、治疗后嘱咐患者休息片刻，观察治疗部位有无异常反应。

清洁和妥善保管治疗仪及相关配件。

七、禁忌证1、恶性肿瘤患者。

2、孕妇的腹部和腰骶部。

3、急性化脓性炎症。

4、活动性肺结核。

5、严重心脏病患者。

八、维护与保养1、定期清洁治疗仪的外壳和探头，使用干净、柔软的湿布擦拭。

第一章概述1-1，什么是超声波超声波是一与频率（声音）有关，超出了人类听觉范围内的音波，通常在18000至20000秒。

超声波熔接是一种高科技，一切热溶性塑料制品皆可应用。

现今，应用超声波技术于塑胶工业生产上已为极为普遍，由于应用此技术可取代传统生上所用的胶水，粘合剂，扣钉，或其它机械固定法。

从而提高生产效率及质量，降低成本，故为一般生产商所乐于采用，其应用范围广泛，如汽车业、玩具业、医疗用品业、日用品业等等，比比皆是。

1-2超声波焊接的原理：基本原理是利用换能器系统使用电信号转换为高频机械振动。

通过高速热磨擦，令塑胶熔合。

按其它方式可分为直接与传导二种熔接方法。

直接熔接：即先使材质如线或带相互重叠，固定于塑胶熔接机类具上，让其能量转换器（HORN）直接在上面产生音波振动效能而熔接传导熔接：即熔接时，离超声波振动，隔一段距离其音波振动传导熔接1-3特点：A、可熔接除铁氟龙以外的热可塑性塑胶；B、熔接时间极为短暂，通常范围0.05-1秒；C、可经由介质如水、油等熔接于接合面；D、熔接效果，可达气密，液密封效果；E、可作直接与传导熔接；F、熔接能量因塑胶材质而易，而且并非超声波振动全部材质，只选择适合发生的振动面生热，所以产品表面无伤痕之考虑，此为传导熔接之特色，在较硬的塑胶质熔接时，更能发挥其熔接效果；G、超声波熔接不会产生如化学药剂之毒性，为一安全的的熔接加工；H、无须添加任何粘剂，振动简单快捷；1-4应用：超声波应用范围极广，一般我们均熟悉被应用于医学、军事上，其中在工业领域中应用也极为广泛。

如：超声波清洗、超声波探伤、超声波打磨抛光等等。

在超声波熔接中应用有：1、熔接；2、埋植；3、成型；4、铆接；5、点焊；6、振落；7、熔接。

超声波主机及机箱示意图1、计数器2、压力表3、压力调节4、下降速度调整5、手动开关6、自动开关7、音波检测开关8、工作指示灯9、熔接时间制10、固化时间制11、廷迟时间制12、上升速度调整13、电源指示灯14、平衡调节阀15、变幅杆16、急停开关17、高度调节手轮18、滤水器19、电源开关20、超声波测试开关21、过载指示灯22、电流表23、振幅调节器24、功率调节开关25、行程开关26、固紧手柄27、电源插头第三章超声波熔接机使用要领3-1使用前的准备1）当超声波焊接机运到后，拆卸包装，检查各控制器、指示器和表面有无损坏的痕迹，检查各处有无松动。

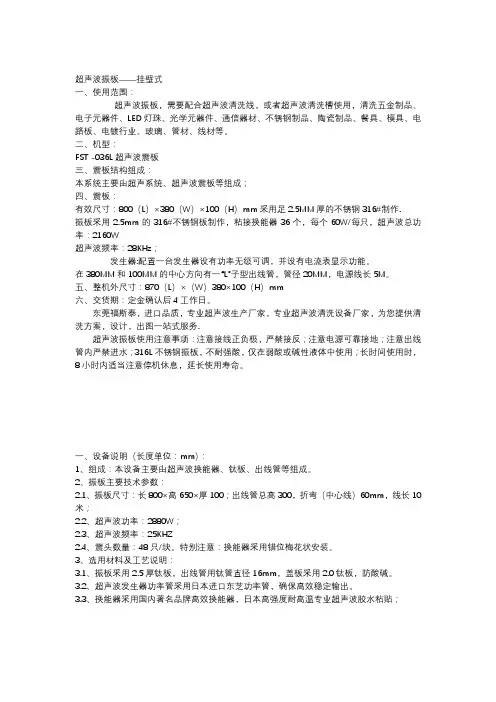

超声波振板——挂壁式一、使用范围：超声波振板，需要配合超声波清洗线，或者超声波清洗槽使用，清洗五金制品、电子元器件、LED灯珠、光学元器件、通信器材、不锈钢制品、陶瓷制品、餐具、模具、电路板、电镀行业、玻璃、管材、线材等。

二、机型：FST -036L超声波震板三、震板结构组成：本系统主要由超声系统、超声波震板等组成；四、震板：有效尺寸：800（L）×380（W）×100（H）mm采用足2.5MM厚的不锈钢316#制作.振板采用2.5mm的316#不锈钢板制作，粘接换能器36个，每个60W/每只，超声波总功率：2160W超声波频率：28KHz；发生器:配置一台发生器设有功率无级可调，并设有电流表显示功能。

在380MM和100MM的中心方向有一“L”子型出线管，管径20MM，电源线长5M。

五、整机外尺寸：870（L）×（W）380×100（H）mm六、交货期：定金确认后4工作日。

东莞福斯泰，进口品质，专业超声波生产厂家，专业超声波清洗设备厂家，为您提供清洗方案，设计，出图一站式服务.超声波振板使用注意事项：注意接线正负极，严禁接反；注意电源可靠接地；注意出线管内严禁进水；316L不锈钢振板，不耐强酸，仅在弱酸或碱性液体中使用；长时间使用时，8小时内适当注意停机休息，延长使用寿命。

一、设备说明（长度单位：mm）：1、组成：本设备主要由超声波换能器、钛板、出线管等组成。

2、振板主要技术参数：2.1、振板尺寸：长800×高650×厚100；出线管总高300，折弯（中心线）60mm，线长10米；2.2、超声波功率：2880W；2.3、超声波频率：25KHZ2.4、震头数量：48只/块。

特别注意：换能器采用错位梅花状安装。

3、选用材料及工艺说明：3.1、振板采用2.5厚钛板，出线管用钛管直径16mm，盖板采用2.0钛板，防酸碱。

3.2、超声波发生器功率管采用日本进口东芝功率管，确保高效稳定输出。

ws-1200-40超声波说明书1、在清洗槽内注入洁净水，直至淹没上振板的超声波发射面10mm 以上为宜，并根据清洗物的污垢性质添加适当的洗净剂。

禁禁止上振板的超声波发射面没有被液体淹没的情况下启动超声波发生器。

2、将超声波发生器电源开关置“关”（0FF ）位置。

将振板输入电缆线连接到超声波发生器。

3、将超声波发生器电源线接至220V AC±10%电源，并将调节旋钮旋至（逆时针方向拧到底）。

4、确认清洗液已淹没上振板的超声波发射面后，打开超声波发生器电箱电源开关，约5S 后超声波开始工作。

5、振头工作后逐渐调高超声能量（频率调节旋钮顺时针方向调节，以找到谐振点，此时功率指示。

通常频率显示在28KHZ 附近，功率显示在60%以上，电流值在2.5-3.5A 范围内）。

超声波发生器注意事项1、确保淹没上振板的超声波发射面10mm 的情况下才能打开超声波发生器电源，严禁清洗槽内无清洗液的情况下启动超声源，以免损坏换能器。

2、防止硬物冲击和强烈振动超声波振板，勿将工件直接置于振板表面。

3、使用过程中勿使清洗液面高出振板出线口，禁止用水冲洗，以免水从出线口溅入振板或电箱引起故障。

4、振板不宜长期浸泡在强酸强碱液内。

5、更换清洗液时，应避免二者温差太大，以免骤冷骤热使振板变形而引起振头脱落。

6、若超声波振板表面有太多的污垢，将减弱超声波振动力，降低清洗效果，应及时清理。

7、清理振板表面污垢时，切勿用利器刷刮振板表面和强力振动。

8、振板如受撞击而破裂，振头脱落等故障需送回本公司修理。

9、勿将超声波发生器置于潮湿不通风环境下使用。

10、保持超声波发生器电箱内干燥、清洁，以免因潮湿和灰尘引起的漏电、短路、散热不良而损坏超声波发生器。

11、电源电压变化超出机器允许范围时，应暂停使用。

超声波设备使用说明书一、产品简介超声波设备（以下简称“设备”）是一款专业的医疗设备，采用超声波技术，广泛应用于医疗诊断和治疗领域。

本设备具备高精度、便携、易操作等优点，可为医务人员提供准确、可靠的超声波成像和治疗功能。

二、安全注意事项1. 使用本设备前，请仔细阅读说明书并按照指南操作。

2. 本设备只适用于经过专业培训的医疗人员使用。

3. 请确保设备的电源和接线符合安全要求。

4. 设备操作期间，请确保周围环境安静，以保证诊断的准确性。

5. 不得自行拆卸设备或进行维修，如有故障，请联系售后服务部门。

三、设备操作步骤1. 准备工作a. 确保设备已连接电源并处于正常工作状态。

b. 擦拭设备外壳，确保设备表面无污垢和损坏。

c. 检查并连接适当的探头，确保其固定稳定。

2. 启动设备a. 按下电源开关，设备开始启动。

b. 在设备界面上选择相应的操作模式。

3. 超声波成像操作a. 将液体凝胶涂抹于患者体表与探头之间。

b. 将探头轻轻贴附于患者体表，并保持适当的角度和压力。

c. 调整设备参数，如增益、深度等，以获得清晰的图像。

d. 根据医疗需要，在所得图像上进行测量、标记等操作。

4. 超声波治疗操作a. 根据医疗需求选择相应的治疗模式。

b. 在操作区域涂抹适量的导入剂。

c. 将治疗探头轻轻贴附于患者体表，并调整适当的治疗参数。

d. 进行治疗，注意观察患者的反应和治疗效果。

e. 治疗结束后，关闭设备并将探头清洁、消毒。

四、操作注意事项1. 操作过程中，请注意设备和探头的温度，避免烫伤患者或自身。

2. 操作过程中请确保患者舒适，并与患者保持沟通以了解患者的感受。

3. 严禁在敏感部位、破损皮肤或感染部位使用本设备。

4. 操作过程中请注意设备的保养和维修，避免影响设备使用寿命。

五、设备保养1. 每次使用后，请将设备的探头进行彻底清洁和消毒。

2. 定期检查设备的电源线和连接线是否正常，如有损坏请及时更换。

3. 定期进行设备的校准和维护，确保设备工作的准确性和可靠性。
