高中物理选修3-1第一章第八节 电容器的电容(第二课时)

8电容器的电容题型一、对电容器、电容的理解1.电容器：储存电荷和电能的装置.任何两个彼此绝缘又相距很近的导体，都可以看成一个电容器.2.电容(1)定义：电容器所带的电荷量Q与电容器两极板间的电势差U的比值.(2)公式C＝QU，其中Q指一个极板上带电荷量的绝对值.(3)单位：法拉，符号是F，1 F＝1 C/V，1 F＝106μF＝1012 pF.3.说明(1)电容是表示电容器储存电荷特性的物理量，只决定于电容器本身，而与Q、U无关；(2)C＝QU是电容的定义式，对任何电容器都适用；(3)C＝QU＝ΔQΔU，电容器的电容在数值上等于两极板上每升高(或降低)单位电压时增加(或减少)的电荷量.4.平行板电容器(1)构成：由两个彼此绝缘又相互靠近的平行金属板组成.(2)电容的决定因素：电容由电容器本身的构造决定，与Q、U无关.由公式C＝εr S4πkd知，影响电容器电容大小的因素是电介质的相对介电常数εr、电容器两极板的正对面积S和两极板间的距离d.(3)表达式C＝εr S4πkd，εr为相对介电常数，真空时εr＝1.其他电介质时εr＞1.5.C＝QU与C＝εr S4πkd的比较C＝QU是电容的定义式，对某一电容器来说，Q∝U但C＝QU不变，反映电容器容纳电荷本领的大小；C＝εr S4πkd是电容器电容的决定式，C∝εr，C∝S，C∝1d，反映了影响电容大小的因素.提醒：C＝QU适用于所有电容器；C＝εr S4πkd仅适用于平行板电容器.1一个已充电的电容器，若使它的电量减少3×10－4 C，则其电压减少为原来的1 3，则()A.电容器原来的带电量为9×10－4 CB.电容器原来的带电量为4.5×10－4 CC.电容器原来的电压为1 VD.电容器的电容变为原来的1 32一个电容器带电荷量为Q时，两极板间电压为U，若使其带电荷量增加4.0×10－7 C时，它两极板间的电势差增加20 V，则它的电容为()A.1.0×10－8 FB.2.0×10－8 FC.4.0×10－8 FD.8.0×10－8 F3如图所示，为某一电容器中所带电荷量和两端电压之间的关系图线，若将该电容器两端的电压从40 V降低到36 V，对电容器来说正确的是()A.是充电过程B.是放电过程C.该电容器的电容为5×10－2 FD.该电容器的电荷量变化量为0.2 C4有一充电的电容器，两板间的电压为3 V，所带电荷量为4.5×10－4 C，此电容器的电容是多少？将电容器的电压降为2 V，电容器的电容是多少？所带电荷量是多少？题型二、平行板电容器的电容及动态分析1.平行板电容器动态问题的分析方法抓住不变量，分析变化量，紧抓三个公式：C ＝Q U 、E ＝U d 和C ＝εr S 4πkd2.平行板电容器的两类典型问题(1)平行板电容器始终连接在电源两端：电势差U 不变.由C ＝εr S 4πkd ∝εr S d 可知C 随d 、S 、εr 的变化而变化.由Q ＝UC ＝U ·εr S 4πkd ，可知，当U 不变时，Q 也随d 、S 、εr 的变化而变化.由E ＝U d ∝1d 可知，当U 不变时，E 随d 的变化而变化.(2)平行板电容器充电后，切断与电源的连接：电荷量Q 保持不变.由C ＝εr S 4πkd ∝εr S d 可知C 随d 、S 、εr 的变化而变化.由U ＝Q C ＝4πkdQ εr S ∝d εrS 可知，当Q 不变时，U 也随d 、S 、εr 的变化而变化. 由E ＝U d ＝Q Cd ＝4πkQ εr S ∝1εrS 可知，E 随S 、εr 的变化而变化，而与d 无关. 1 (多选)如图所示，用静电计可以测量已充电的平行板电容器两极板间的电势差U ，现使B 板带正电，实验中，电荷量不变，则下列判断正确的是( )A.增大两极板之间的距离，静电计指针张角变大B.将A 板稍微上移，静电计指针张角将变大C.若将玻璃板插入两板之间，则静电计指针张角变大D.若将A 板拿走，则静电计指针张角变为零2 如图所示是一个由电池、电阻R 、开关S 与平行板电容器组成的串联电路，开关S 闭合.一带电液滴悬浮在两板间P 点不动，下列说法正确的是( )A.带电液滴可能带正电B.增大两极板间距离的过程中，电阻R中有从a到b的电流，电容器中负电荷从B 运动到AC.断开S，减小两极板正对面积的过程中，液滴将加速下降D.断开S，减小两极板距离的过程中，液滴静止不动3(多选)如图所示，电路中A、B为两块竖直放置的金属板，C是一只静电计，开关S合上后，静电计指针张开一定角度，下述做法可使静电计指针张角增大的是()A.使A、B两板靠近一些B.使A、B两板正对面积减小一些C.断开S后，使A板向左平移一些D.断开S后，使A、B正对面积减小一些4如图所示，将平行板电容器接在电池组两极间，两板间的带电尘埃恰好处于静止状态.若将两板缓慢地错开一些，其他条件不变，则()A.电容器带电荷量不变B.电源中将有电流从正极流出C.尘埃仍静止D.电流计中将有电流，电流方向为b→a5如图所示，平行板电容器两极板A、B与电池两极相连，一带正电小球悬挂在电容器内部.闭合开关S，充电完毕后悬线偏离竖直方向夹角为θ，则()A.保持S闭合，将A板向B板靠近，则θ增大B.保持S闭合，将A板向B板靠近，则θ不变C.断开S，将A板向B板靠近，则θ增大D.断开S，将A板向B板靠近，则θ不变题型三、图像问题与综合计算1如图为一只“极距变化型电容式传感器”的部分构件示意图.当动极板和定极板之间的距离d变化时，电容C便发生变化，通过测量电容C的变化就可知道两极板之间距离d的变化情况.在下列图中能正确反映C与d之间变化规律的图象是()2如图所示，一平行板电容器接在U＝12 V的直流电源上，电容C＝3.0×10－10 F，两极板间距离d＝1.20×10－3 m，g取10 m/s2，求：(1)该电容器所带电荷量.(2)若板间有一带电微粒，其质量m＝2.0×10－3 kg，恰在板间处于静止状态，则该微粒带电荷量为多少？带何种电荷？3如图所示，平行板电容器的两个极板A、B分别接在电压为60 V的恒压电源上，两极板间距为3 cm，电容器带电荷量为6×10－8 C，A极板接地.求：(1)平行板电容器的电容；(2)平行板电容器两板之间的电场强度；(3)距B板2 cm的M点处的电势.8电容器的电容题型一、对电容器、电容的理解1答案 B解析由C＝ΔQΔU得ΔQ＝C(U－13U)＝23CU＝23QQ＝32ΔQ＝4.5×10－4C，故B正确.因电容器的电容不知，所以无法得出电容器原来的电压，C错.电容是由电容器本身决定，跟电压和电荷量的变化无关，所以电容器的电容不变，D错误.2答案 B解析C＝ΔQΔU＝4.0×10－720F＝2.0×10－8 F.故选B.3答案 B解析由Q＝CU知，U降低，Q减小，故为放电过程，A错，B对；由C＝QU＝0.240F＝5×10－3 F，可知C错；ΔQ＝CΔU＝5×10－3×4 C＝0.02 C，D错.4答案 1.5×10－4 F 1.5×10－4 F3×10－4 C解析C＝QU＝4.5×10－43F＝1.5×10－4 F.电容器电压降为2 V时，电容不变，仍为1.5×10－4 F.此时所带电荷量为Q′＝CU′＝1.5×10－4×2 C＝3×10－4 C.题型二、平行板电容器的电容及动态分析1答案AB解析电容器上所带电荷量一定，由公式C＝εr S4πkd得，当d变大时，C变小.再由C＝QU得U变大；当A板上移时，正对面积S变小，C变小，U变大；当插入玻璃板时，C变大，U变小；当将A板拿走时，相当于使d变得更大，C更小，故U应更大，故选A、B.2答案 D解析带电液滴在重力和电场力作用下处于平衡状态，电场力方向向上，电场方向向下，故液滴带负电，A选项错误.由C＝εr S4πkd和Q＝CU可知，两极板间距离增大的过程中，C变小，所以Q变小，因此电容器放电，放电电流的方向从a到b，负电荷由B板经电源和电阻R流向A板，选项B错误.断开S，由C＝εr S4πkd、Q＝CU和U＝Ed知E＝4kπQεr S，Q不变，S减小，所以E增大，电场力大于重力，液滴将加速上升，C选项错误.由E＝4kπQεr S知，Q不变，d减小，E不变，液滴静止不动，D选项正确.3答案CD解析静电计显示的是A、B两极板间的电压，指针张角越大，表示两板间的电压越高.当合上S后，A、B两板与电源两极相连，板间电压等于电源电压不变，静电计指针张角不变；当断开S后，板间距离增大，正对面积减小，都将使A、B两板间的电容变小，而电容器所带的电荷量不变，由C＝QU可知，板间电压U增大，从而静电计指针张角增大.所以本题的正确选项是C、D.4答案 C解析电容器与电池组连接，其电压不变，带电尘埃静止，静电力与重力平衡，qE ＝mg，两极板错开时电场强度不变，故C正确；因电容减小，由Q＝CU，知电荷量Q 减小，电容器放电，电流方向为a→b，A、B、D错误.5答案AD解析保持开关S闭合，电容器两端间的电势差不变，带正电的A板向B板靠近，极板间距离减小，电场强度E增大，小球所受的电场力变大，θ增大，故A正确，B错误；断开开关S，电容器所带的电荷量不变，C＝εr S4πkd，E＝Ud＝QCd＝4πkQεr S，知d变化，E不变，电场力不变，θ不变.故C错误，D正确.题型三、图像问题与综合计算1答案 A解析由平行板电容器电容的决定式C＝εr S4πkd可知，电容C与两极板之间距离d成反比，在第一象限，反比例函数图象是双曲线的一支，选项A正确.2答案(1)3.6×10－9 C (2)2.0×10－6 C负电荷解析(1)由公式C＝QU得Q＝CU＝3.0×10－10×12 C＝3.6×10－9 C.(2)若带电微粒恰在极板间静止，则带电微粒带负电，并且有qE＝mg，而E＝Ud，解得q＝mgdU＝2.0×10－3×10×1.20×10－312C＝2.0×10－6 C.3答案(1)1×10－9 F(2)2×103 V/m，方向竖直向下(3)－20 V解析(1)平行板电容器的电容C＝QU＝6×10－860F＝1×10－9 F.(2)两板之间为匀强电场，则E＝Ud＝603×10－2V/m＝2×103 V/m，方向竖直向下.(3)M点距A板间距离为d AM＝d－d BM＝1 cm A与M间电势差U AM＝Ed AM＝20 V又U AM＝φA－φM，φA＝0，可得φM＝－20 V.。

第8节电容器的电容1.电容反映了电容器容纳电荷本领的大小，定义式为C＝QU，电容的大小决定于电容器本身，与Q和U无关。

2．平行板电容器的电容决定式为C＝εr S4πkd，即C由εr、S、d共同来决定。

3．平行板电容器保持电荷量不变的情况下，若只改变板间距离，则电场强度不变。

一、电容器和电容1．电容器的组成两个彼此绝缘的导体，当靠得很近且之间存有电介质时，就组成一电容器。

2．电容器的充放电过程充电过程放电过程定义使电容器带电的过程中和掉电容器所带电荷的过程方法将电容器的两极板与电源两极相连用导线将电容器的两极板接通场强变化极板间的场强增强极板间的场强减小能量转化其他能转化为电能电能转化为其他能3．电容(1)定义：电容器所带的电荷量Q与电容器两极板间的电势差U的比值，公式为C＝Q U 。

(2)物理意义：表示电容器容纳电荷本领的物理量。

(3)单位：1 F＝106μF＝1012 pF。

二、平行板电容器及常见电容器1．平行板电容器(1)构成：由两个彼此绝缘的平行金属板。

(2)电容的决定因素：两板间距离d ，两板的正对面积S ，两板间电介质的相对介电常数εr 。

(3)关系式：C ＝εr S4πkd。

2．常见电容器分类⎩⎪⎨⎪⎧按电介质分：聚苯乙烯电容器、陶瓷电容器、 电解电容器等按电容是否可变分：固定电容器、可变电容器3．电容器的额定电压和击穿电压(1)额定电压：电容器能够长期正常工作时的电压。

(2)击穿电压：电介质被击穿时在电容器两极板上的极限电压，若电压超过这一限度，则电容器就会损坏。

1．自主思考——判一判(1)电容大的电容器带电量一定多。

(×)(2)电容为C 的电容器所带电荷量为Q ，若电荷量增大为2Q ，则电容变为2C 。

(×) (3)电容器所带的电荷量Q 是指电容器的一个极板上所带电荷量的绝对值。

(√) (4)电容器外壳上标的是额定电压。

(√)(5)电解电容器使用时，正、负极不能接反。

高二物理（人教版选修31）第一章静电场第8节电容器的电容典型例题深度解析（含解析）【典型例题】【例 1】平行板电容器所带的电荷量为Q＝4×10-8，电容器两板间C的电压为 U＝2V ，则该电容器的电容为；若是将其放电，使其所带电荷量为原来的一半，则两板间的电压为，两板间电场强度变为原来的倍，此时平行板电容器的电容为。

【解析】由电容器电容的定义式得： C Q 410 8F 2 108FU2电容的大小取决于电容器自己的构造，与电容器的带电量无关，故所带电荷量为原来一半时，电容不变。

而此时两极板间的电压为：U /Q/Q/2 1U 1VC C2板间为匀强电场，由场强与电压关系可得：/ U /1U1E2d dE 2【答案】 2×10-8F、1V 、1/2 、2×10-8F【例 2】如图电路中， A、B 为两块竖直放置的金属板， G 是一只静电计，开关 S 合上时，静电计张开一个角度，下述情况中可使指针张角增大的是A、合上 S，使 A、B 两板凑近一些B、合上 S，使 A、B 正对面积错开一些C、断开 S，使 A、B 间距增大一些D、断开 S，使 A、B 正对面积错开一些【解析】图中静电计的金属杆接 A 板，外壳与 B 板均接地，静电计显示的是 A、B 两板间的电压，指针的张角越大，表示两板间的电压越高。

当闭合 S 时，A 、B 两板间的电压等于电源两端电压不变。

故静电计的张角保持不变。

当断开S 时，A 、B 两板构成的电容器的带电量保持不变，若是板间的间距增大，或正对面积减小，由平板电容器电容的决定式CS可知，电容都将减小，再由UQ可知，板4 kd C间电压都将增大，即静电计的张角应当变大。

【答案】 C、D【例 3】一平行板电容器充电后与电源断开，负极板接地。

两板间有一个正电荷固定在P 点，以下列图，以 E 表示两板间的场强， U 表示电容器两板间的电压， W 表示正电荷在 P 点的电势能，若保持负极板不动，将正极板向下移到图示的虚线地址则：（）A、U 变小， E 不变B、E 变小， W 不变C、U 变小， W 不变D、U 不变， W 不变【解析】题意：一平行板电容器充电后与电源断开，负极板接地，说明电容器的带电量将保持不变，负极板为零电势。

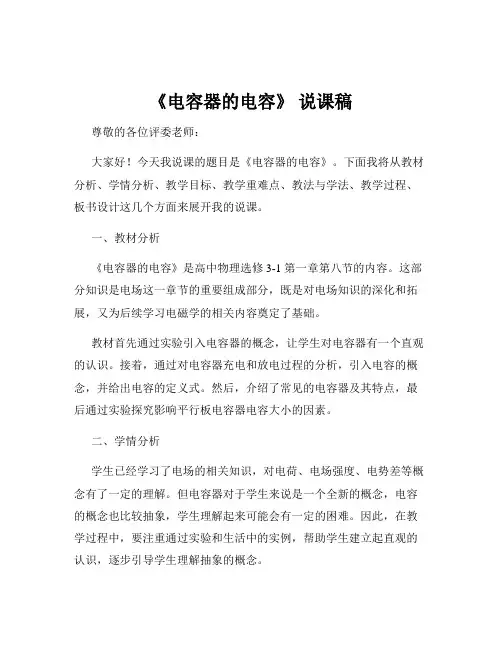

《电容器的电容》说课稿尊敬的各位评委老师：大家好！今天我说课的题目是《电容器的电容》。

下面我将从教材分析、学情分析、教学目标、教学重难点、教法与学法、教学过程、板书设计这几个方面来展开我的说课。

一、教材分析《电容器的电容》是高中物理选修 3-1 第一章第八节的内容。

这部分知识是电场这一章节的重要组成部分，既是对电场知识的深化和拓展，又为后续学习电磁学的相关内容奠定了基础。

教材首先通过实验引入电容器的概念，让学生对电容器有一个直观的认识。

接着，通过对电容器充电和放电过程的分析，引入电容的概念，并给出电容的定义式。

然后，介绍了常见的电容器及其特点，最后通过实验探究影响平行板电容器电容大小的因素。

二、学情分析学生已经学习了电场的相关知识，对电荷、电场强度、电势差等概念有了一定的理解。

但电容器对于学生来说是一个全新的概念，电容的概念也比较抽象，学生理解起来可能会有一定的困难。

因此，在教学过程中，要注重通过实验和生活中的实例，帮助学生建立起直观的认识，逐步引导学生理解抽象的概念。

三、教学目标1、知识与技能目标（1）知道电容器的概念，了解常见电容器的种类和构造。

（2）理解电容的概念，掌握电容的定义式，并能进行简单的计算。

（3）知道影响平行板电容器电容大小的因素，了解平行板电容器的电容公式。

2、过程与方法目标（1）通过观察实验现象，提高学生的观察能力和分析问题的能力。

（2）通过对电容器充电和放电过程的分析，培养学生的逻辑思维能力和推理能力。

（3）通过探究影响平行板电容器电容大小的因素，培养学生的实验探究能力和创新思维能力。

3、情感态度与价值观目标（1）通过对电容器在生活和生产中的应用的介绍，激发学生学习物理的兴趣和热情。

（2）培养学生严谨的科学态度和实事求是的精神。

四、教学重难点1、教学重点（1）电容器的概念和电容的概念。

（2）影响平行板电容器电容大小的因素。

2、教学难点（1）电容概念的建立。

（2）对平行板电容器电容公式的理解。

人教版高中物理选修3-1目录第一章静电场1.电荷及其守恒定律电荷电荷守恒定律元电荷2.库仑定律库仑定律库仑的实验3.电场强度电场电场强度点电荷的电场电场强度的叠加电场线匀强电场4.电势能和电势静电力做功的特点电势能电势等势面5.电势差6.电势差与电场强度的关系7.静电现象的应用静电平衡状态下导体的电场导体上电荷的分布尖端放电静电屏蔽8.电容器的电容电容器电容平行板电容器的电容常用电容器9.带电粒子在电场中的运动带电粒子的加速带电粒子的偏转示波器的管理第二章恒定电流1.电源和电流电源恒定电流3.欧姆定律欧姆定律导体的伏安特性曲线4.串联电路和并联电路串联电路和并联电路的电流串联电路和并联电路的电压串联电路和并联电路的电阻电压表和电流表5.焦耳定律电功和电功率焦耳定律6.导体的电阻影响导体电阻的因素导体的电阻7.闭合电路的欧姆定律闭合电路的欧姆定律路端电压与负载的关系8.多用电表的原理欧姆表多用电表实验: 练习使用多用电表测量小灯泡的电压测量通过小灯泡的电流测量定制电阻测量二极管的正反向电阻实验: 测定电池的电动势和内阻实验原理实验方法数据处理9.简单的逻辑电路“与”门“或”门“非”门第三章磁场1.磁现象和磁场磁现象电流的磁效应磁场地球的磁场2.磁感应强度磁感应强度的方向磁感应强度的大小3.几种常见的磁场几种常见的磁场安培分子电流假说匀强磁场磁通量4.通电导线在磁场中受到的力安培力的方向安培力的大小磁电式电流表5.运动电荷在磁场中受到的力洛仑兹力的方向和大小电视显像管的工作原理6.带电粒子在匀强磁场中的运动带电粒子在匀强磁场中的运动回旋加速器。
