cad基础练习-第二章

2.1【操作要求】1.设置绘图区域为210*297㎜；建立新图层，图层名称为“中心线”、线型为“CENTER”、颜色为“红色”、线宽为“0.4”2.在0层绘制区域边框，线宽为0.4，以（100，100）为中心作外接圆半径为60的正六边形；做正六边形的内切圆，线宽为0.25；在中心线层上绘制一内接五角星，并填充红色。

作法：1、Limits左下角点坐标输入0，0右上角点坐标输入210，297ZoomA2、矩形命令（REC）左下角点坐标0，0，右上角点坐标210，297；选中矩形，设置线宽为0.43、正多边形命令POL做正六边形（6/100，100/I/60）；绘图菜单→圆→相切、相切、相切，做正六边形内切圆，选中内切圆，设置线宽为0.25正多边形命令POL做正五边形（5/100，100/I/捕捉圆上方象限点）；用直线连接正五边形五个顶点，删除正五边形，修剪五角星内部线；打开图层特性管理器（LA），点击新建图层，图层名称：“中心线”、颜色设为“红色”、线型设为“CENTER”（无CENTER时，点击加载）、线宽设为“0.4”；将五角星应用“中心线”层填充（H），图案SOLID，样例红色。

2.2【操作要求】1.设置绘图区域为200*200㎜2.以100,100为圆心，绘制一个直径为120圆；采用多段线，在圆内以100,60为圆心、半径为20做半圆弧AB；以100,80为圆心、半径为40做半圆弧AC；以100,140为圆心、半径为20做半圆弧CD；以100,120为圆心、半径为40做半圆弧BD；A、D两点处线宽为1；B、C两点处线宽为7；选用填充图案为“HONEY”，比例为2：1。

标出相应位置的字母，字体为“仿宋_GB2312”。

作法：1、Limits左下角点坐标输入0，0右上角点坐标输入100，100ZoomA2、圆命令（C），圆心坐标100,100，半径为60；多段线命令（PL），起点：圆下方象限点，参数W 设定端点线宽分别为1和7,参数A转化为圆弧，鼠标拉出垂直向上方向，在键盘上输入40得到B点；参数W设定端点线宽分别为7和1,捕捉圆上方象限点；阵列命令（AR），环形阵列、中心点为：圆心、对象：选择多段线、项目总数：2、填充角度：180；填充命令（H）填充图案为：HONEY，比例为2；文字样式命令（ST），字体设为“仿宋_GB2312”、字高设为7.5，单行文本命令（DT），起点点击A 处、旋转角度0度、内容输入A，回车两次，完成字母A的输入，复制命令（CO），复制3份字母A，分别到B、C、D位置，双击字母A更改为相应B、C、D。

习题
一、选择题
1. 要重复输入一个命令，可在命令行出现“命令：”提示符后，按______ 。

A．F1键B．空格或回车键
C．鼠标左键D．Ctrl+F1键
2. 在系统提示“指定下一点：”时，输入“@50.0<35”，输入点的坐标为_____。

A．绝对直角坐标B．相对直角坐标
C．绝对极坐标D．相对极坐标
3. 在确定选择集时，要选择最后所绘制图形对象，可采用_____选择对象方式。

A．默认方式 B．“W”方式 C．“L”方式D．“P”方式
4. 在绘图过程中，按_____功能键，可打开或关闭对象捕捉模式。

A.F2 B．F3 C．F6 D．F7
二、填空题
1. AutoCAD的命令输入方式，通常有_____、______和______3种。

2.在命令执行过程按Esc键，将______，输入U命令将_______，输入REDO命令将_______。

3.在使用“W”窗口方式选择对象时，_____ 图形对象被选中，使用“C”窗口方式选择对象时，_____ 图形对象被选中。

4.利用 _____对话框中_______ 选项卡，可设置绘图区背景颜色。

5．透明命令的前导符是，提示符是（此题为第一章课后题，但第一章未涉及）
三、简答题
1.什么是极轴追踪，如何设置极轴角？
2.如何利用继续方式绘直线？直线的起始点和方向如何确定？
3.如何设置对象捕捉模式？同时捕捉的特征点是否越多越好？
四、操作题
绘制下列图形，不标注尺寸。

图1 图2。

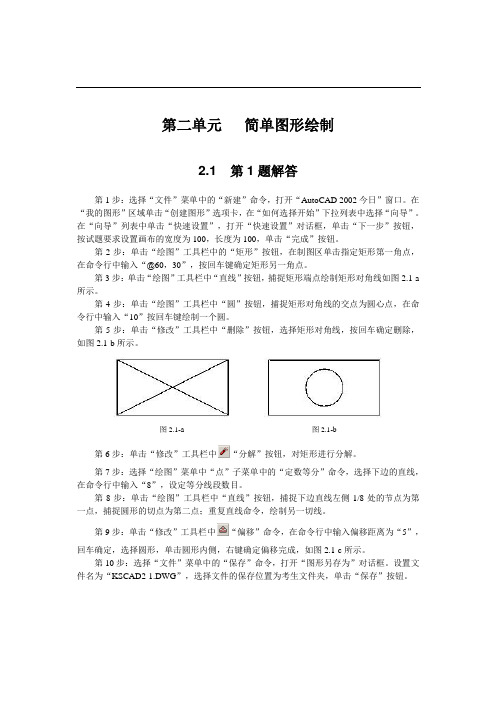

第二单元简单图形绘制2.1 第1题解答第1步：选择“文件”菜单中的“新建”命令，打开“AutoCAD 2002今日”窗口。

在“我的图形”区域单击“创建图形”选项卡，在“如何选择开始”下拉列表中选择“向导”。

在“向导”列表中单击“快速设置”，打开“快速设置”对话框，单击“下一步”按钮，按试题要求设置画布的宽度为100，长度为100，单击“完成”按钮。

第2步：单击“绘图”工具栏中的“矩形”按钮，在制图区单击指定矩形第一角点，在命令行中输入“@60，30”，按回车键确定矩形另一角点。

第3步：单击“绘图”工具栏中“直线”按钮，捕捉矩形端点绘制矩形对角线如图2.1-a 所示。

第4步：单击“绘图”工具栏中“圆”按钮，捕捉矩形对角线的交点为圆心点，在命令行中输入“10”按回车键绘制一个圆。

第5步：单击“修改”工具栏中“删除”按钮，选择矩形对角线，按回车确定删除，如图2.1-b所示。

图2.1-a 图2.1-b第6步：单击“修改”工具栏中“分解”按钮，对矩形进行分解。

第7步：选择“绘图”菜单中“点”子菜单中的“定数等分”命令，选择下边的直线，在命令行中输入“8”，设定等分线段数目。

第8步：单击“绘图”工具栏中“直线”按钮，捕捉下边直线左侧1/8处的节点为第一点，捕捉圆形的切点为第二点；重复直线命令，绘制另一切线。

第9步：单击“修改”工具栏中“偏移”命令，在命令行中输入偏移距离为“5”，回车确定，选择圆形，单击圆形内侧，右键确定偏移完成，如图2.1-c所示。

第10步：选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。

设置文件名为“KSCAD2-1.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。

图2.1- c2.2 第2题解答第1步：选择“文件”菜单中的“新建”命令，打开AutoCAD 2002今日窗口。

在“我的图形”区域单击“创建图形”选项卡，在“如何选择开始”下拉列表中选择“向导”。

在“向导”列表中单击“快速设置”，打开“快速设置”对话框，单击“下一步”按钮，按试题要求设置画布的宽度为240，长度为200单击“完成”按钮。

《建筑》上机练习题要求：（1）上机练习题请以本练习题为准进行练习，其中各章题干加粗的题目必须掌握。

（2）上机练习请严格遵守课堂纪律，不迟到，不早退，认真练习。

上机时必须携带教材和必要文具。

（3）请在每次上机结束后在规定时间内将要求完成的练习题目发送到指定的电子邮箱。

要求用题目的序号命名文件，如第1题命名为1，然后将需提交文件放置在一个文件夹内，文件夹统一命名为：学号+姓名，如：1041040150张三，然后做成压缩包：1041040150张三，再将压缩包发送到指定邮箱。

请见下图示意。

（4）发送到指定电子邮箱的题目必须为本人完成，作为平时成绩考核依据，杜绝相互复制，一经发现，成绩记为零分。

（5）该练习题严禁上传网络分享。

发送到指定电子邮箱第1章基础知识上机题1、启动，熟悉“启动”对话框的操作，熟悉2013的工作界面与经典界面，练习选项卡和面板切换，退出。

2、绘制如图所示的简单图形，不需要标注尺寸。

图1-1 房屋立面图图1-2 多边形图案第2章绘图准备工作上机题1、采用直线命令，配合正交、对象捕捉、对象追踪、捕捉自等辅助绘图方式绘制第一章上机题第2题所绘图形。

2、采用直线命令，配合正交、对象捕捉、对象追踪、捕捉自等辅助绘图方式绘制如图所示图形。

图2-1 方形图案3、采用圆、圆弧命令，配合对象捕捉绘制如图所示图形。

图2-2 图形图案4、按下列表格内容的要求，采用相应的命令和方式，绘制图如图所示图形（不绘制尺寸标注）。

图层名称颜色线型线宽备注0白色默认背景色为白色窗蓝色默认门绿色默认墙体白色0.5实际颜色为黑色轴线红色默认图2-3 平面图绘图时注意：调整绘图区背景色为白色；设置绘图界限为A4，绘图精度为0；调整“线型管理器”中的“全局比例因子”为0.3左右。

5、按下列要求绘制如图所示图形。

（1）设定图形左下角为（0，0），范围为84X63。

（2）设定长度单位为十进制，精度为小数点后2位，角度为度分秒制，精度为0d00’。

目录第二章 CAD基础操作2.1 CAD新建打开及保存2.2 鼠标基础操作2.3 CAD选择技巧2.4 CAD直线工具2.5 CAD相对坐标2.6 CAD极坐标2.7 综合练习第三章 CAD基础工具3.1 二维构图：圆3.2 二维构图：圆弧3.3 二维构图：椭圆3.4 二维构图：矩形3.5 二维构图：多边形3.6 二维构图：多线3.7 二维构图：构造线及射线3.8 二维构图：多段线3.9 二维构图：样条曲线3.10 二维构图：图案填充第四章 CAD编辑工具4.1 移动工具4.2 旋转工具4.3 修剪延伸工具4.4 删除及复制工具4.5 镜像工具4.6 倒圆角工具4.7 分解工具4.8 拉伸工具4.9 缩放工具4.10 倒角工具4.11 矩形阵列4.12 路径及环形阵列4.13 偏移工具第五章 CAD精准绘图5.1 正交模式5.2 极轴追踪5.3 对象捕捉5.4 对象捕捉追踪5.5 等轴侧捕捉第六章 CAD注释及标注6.1 线性标注6.2 线性标注详解6.3 对齐标注角度标注6.4 半径标注直径标注6.5 标注样式6.6 引线标注6.7 全局比例6.8 单行及多行文字6.9 文字样式第七章 CAD图层编辑7.1 特性工具7.2 新建图层7.3 图层样板7.4 图层的运用7.5 图层操作7.6 非连续线性比例第八章 CAD块8.1 块的认识8.2 块的建立8.3 块的插入8.4 属性块8.5 动态块第九章 CAD输出与打印9.1 导出多种格式9.2 模型空间打印9.3 布局第二章 CAD基础操作2.1 CAD新建打开及保存（1）新建文件有多种方式，快速访问工具栏里新建、开始里新建、快捷键ctrl+N，一般我们选择无样板打开公制。

（2）界面最上方显示的是当前文件的文件名，标准CAD文件后缀是DWG。

（3）保存可以点击快速访问工具栏里的保存，或用快捷键ctrl+s。

（4）保存可以自定义路径、名称以及版本。

第2章绘制简单平面图【学习目标】本章主要介绍AutoCAD基本绘图命令的使用方法。

这些基本绘图命令包括线、点、多边形、圆、多段线和多线等，它们构成了复杂图形的基本要素。

通过本章的学习，可以使用户熟练掌握基本绘图命令。

【知识要点】坐标输入线类命令圆类命令平面类命令2.1 坐标输入一般情况下，如果要绘制精确的平面图形，就需要使用坐标系，输入坐标是确定图形对象位置的重要方法。

根据所给条件的不同，用户可以输入点的绝对坐标和相对坐标。

2.1.1 绝对坐标绝对坐标是相对于当前坐标系坐标原点的坐标，分为直角坐标和极坐标。

（1）绝对直角坐标是从（0,0）出发的位移，可以使用分数、小数或科学记数等形式表示点的X，Y，Z坐标值。

习题：要使用直角坐标从原点（0,0）到距原点向右10个单位，向上5个单位的一点绘制一条直线。

命令：line。

指定第一点：0,0。

指定下一点或[放弃(U)]：10,5。

（2）绝对极坐标也是从（0,0）出发的位移，但它给定的是距离和角度。

其中距离和角度用“<”分开，规定X轴正向为0°，Y轴正向为90°。

第2章绘制简单平面图17习题：使用绝对极坐标绘制一个正方形，但倾斜30°，如图2.1.1所示。

命令：line。

指定第一点：10,5。

指定下一点或[放弃(U)]：@15<30。

指定下一点或[放弃(U)]：@15<330。

指定下一点或[闭合(C)/放弃(U)]：@15<210。

指定下一点或[闭合(C)/放弃(U)]：c。

图2.1.1 绘制倾斜30°的正方形2.1.2 相对坐标相对坐标是指相对于某一点的X轴和Y轴位移、距离和角度。

它的表示方法是在绝对坐标表达式前加一@号。

其中，相对极坐标中的角度是新点和上一点连线与X轴的夹角。

习题：使用相对坐标绘制一个边长为20的正方形，左下角点坐标为（10,10），如图2.1.2所示。

命令：line。

指定第一点：10,10。

CAD练习题第二部分一、基本操作类1. 打开CAD软件，新建一个空白图纸。

2. 设置图纸界限为A3大小，并将图纸界限显示在图纸上。

3. 保存当前图纸，并另存为.dwg格式。

4. 绘制一条长度为100mm的直线。

5. 复制上述直线，使其与原直线平行，间距为50mm。

6. 将复制的直线旋转30度。

7. 删除旋转后的直线。

8. 绘制一个半径为50mm的圆。

9. 将圆等分为8份。

10. 阵列上述圆，使其形成3行4列的图形。

二、绘图与编辑类1. 绘制一个长100mm、宽50mm的矩形。

2. 将矩形分解为四条线段。

3. 将其中一条线段延长20mm。

4. 绘制一个直径为30mm的圆。

5. 将圆与矩形进行相切操作。

6. 绘制一条多段线，包含四个顶点，分别为（0,0）、（50,0）、（50,50）、（0,50）。

7. 将多段线转换为样条曲线。

8. 绘制一个正三角形，边长为50mm。

9. 将正三角形进行镜像操作，镜像线为三角形的中线。

10. 绘制一个椭圆，长轴为100mm，短轴为50mm。

三、标注与文字类1. 设置当前标注样式为“建筑”。

2. 为上述矩形标注长度和宽度。

3. 在图纸上添加文字说明，内容为“CAD练习题”。

4. 设置文字样式为“宋体”，高度为5mm。

5. 添加多行文字，内容为“请在此处绘制一个直径为40mm的圆”。

6. 为直径为30mm的圆添加半径标注。

7. 为正三角形添加角度标注。

8. 在图纸上添加一个带引线的文字注释，内容为“此为关键部位”。

9. 设置标注样式为“机械”，并对椭圆进行直径标注。

10. 添加一个表格，包含两列，分别为“序号”和“尺寸”，填写相应内容。

四、图层与块类1. 新建一个图层，命名为“轮廓线”，颜色为红色。

2. 将上述矩形的线段移动到“轮廓线”图层。

3. 创建一个块，命名为“Logo”，包含一个直径为20mm的圆。

4. 插入“Logo”块到图纸中，并设置插入点为（100,100）。

典型练习之二（实例版方向）一、单项选择题。
