土木工程材料-墙体材料

国家标准规定：优等品无泛霜，一等品不允许出现中等泛 霜，合格品不得严重泛霜。
6.1 砌墙砖
（6）石灰爆裂：砖中夹杂的石灰块，砖吸水后，由于石灰熟化而 产生体积膨胀，致使砖产生爆裂的现象。
国家标准规定：优等品砖不允许出现最大破坏尺寸大于2mm 的爆裂区；一等品不允许出现最大破坏尺寸大于10mm的爆裂区 ，最大破坏尺寸大于2mm小于等于10mm的爆裂区每组砖样不得 多于15处；合格品砖不允许出现最大破坏尺寸大于15mm的爆裂 区，最大破坏尺寸大于2mm小于等于15mm的爆裂区每组砖样不 得多于15处，其中大于10mm的不得多于7处。
一、烧结普通砖
烧结普通砖是以粘土、页岩、煤矸石、粉煤灰为主要原材料， 经焙烧而成的用于砌筑的直角六面体小型块材。
1、生产工艺过程
采土
配料调制
制坯
成品
焙烧
干燥
6.1 砌墙砖
按焙烧的火候不同有三种成品：
欠火砖 正火砖 过火砖 （1）欠火砖 当焙烧温度不足时，熔融物太少，难以充满砖体内部，粘 结不牢，这种砖称为欠火砖。欠火砖孔隙率大，强度低，抗 冻性差，外观颜色较浅，为有缺陷砖。
（2）按颜色分： 红砖——砖坯在氧化环境下烧成出窑，粘土中的氧化铁为高价氧
化铁（Fe2O3)，颜色为红色。 青砖——砖坯在氧化环境下烧成后，再经浇水闷窑，使窑内形成
还原气氛，粘土中的氧化铁还原为低价氧化铁（FeO) ，颜色为青色 青砖的耐久性比红砖好，但耗能高，成本高，价格高。
6.1 砌墙砖
3、烧结普通砖的技术性质（GB/T 5101-2003）
（％）≤
≤
非严重风化地区
5h沸煮吸水率 （％）≤
饱和系数 ≤
砖种类
平均 单块 平均 单块 平均 单块 平均 单块 值 最大值 值 最大值 值 最大值 值 最大值
粘土砖
18
粉煤灰砖 21
20
19
0.85 0.87
23
23
20 0.88 0.90
25
页岩砖 16
煤矸石砖
18 18 0.74 0.77
21
（2）过火砖 当焙烧温度过高时，砖内熔融物过多，造成高温下的砖体
变软，此时砖在点支撑下易产生弯曲变形，这种砖为过火砖。 它也属于有缺陷砖。
6.1 砌墙砖
2、烧结普通砖的品种
（1）按原料分：烧结普通粘土砖（粘土砖），代号：N。 烧结粉煤灰砖（粉煤灰砖），代号：F。 烧结页岩砖，代号：Y。 烧结煤矸石砖，代号：M。
普通粘土砖的外观质量（mm） （GB/T5101-2003)
项 两条面高度差 弯曲
目
优等品 一等品 合格品
ቤተ መጻሕፍቲ ባይዱ
不大于
2
3
4
不大于
2
3
4
杂质突出高度
不大于
2
3
4
缺棱掉角的三个破坏尺寸
不得同时大于
5
20
30
裂纹长度
不大于
A、大面上宽度方向及其延伸至条面的长度
30
B、大面上长度方向及其延伸至顶面的长度
60
80
20 0.78 0.80
23
注：粉煤灰掺入量（体积比）小于30％时，抗风化性能指标按粘土砖规定。
6.1 砌墙砖
（5）泛霜：砖在使用过程中出现的一种析盐现象。砖内的可溶 性盐受潮吸水而溶解，随水分蒸发而沉积于砖的表面，形成白 色粉状附着物，影响建筑物的美观。如溶盐为硫酸盐，结晶体 产生膨胀，使砖面及粉刷砂浆剥落，影响使用。
6. 墙体材料
学习知识点：
烧结砖：烧结普通砖、烧结多孔砖和烧结空心砖 非烧结砖 砌块 墙板
教学要求：
掌握烧结普通砖的性能 熟悉各种砌墙砖的应用 了解墙用砌块、墙用板材
6. 墙体材料
墙体材料：
指用来砌筑、拼装或用其他方法构成承重或非承 重墙的材料。
墙体材料包括：
砖
砌块
墙板
6.1 砌墙砖

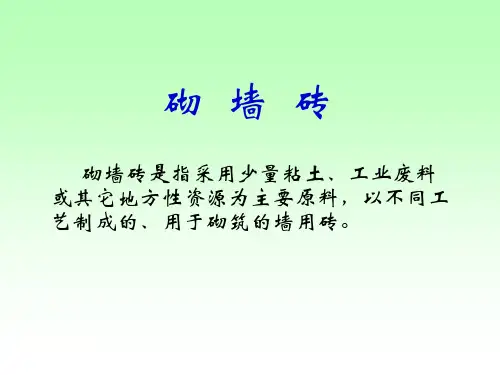

砌墙砖按生产工艺分为： 烧结砖和非烧结砖(蒸养或蒸压工艺)
烧结普通砖的产品标记 按产品名称、规格、品种、强度等级、质量等级及标准编号
的顺序编写。 实例：烧结普通砖 N MU15 B GB/T 5101
6.1 砌墙砖
优点
烧结普通 砖的特点
缺点
强度高
耐久性好
价格便宜
破坏生态环境 自重大、抗震性能差
烧结普通砖比强 度为0.006，钢材 是它的9倍，混凝 土是它的3倍。
严重风化地区中的前五个省区用砖的抗冻性试验必须合格， 即各强度等级砖在冻融试验后（15次冻融循环）砖的干质量损失率 必须小于等于2％，其他地区可不做抗冻性试验，但5h吸水率及饱 和系数必须满足下表的规定。
6.1 砌墙砖
普通烧结砖抗风化性能指标（GB5101-2003)
项
严重风化地区
目 5h沸煮吸水率 饱和系数
fk f 1.8S
S
1 9
10 i 1
(
fi
f
)2
S
f
6.1 砌墙砖
（4）抗风化性能：烧结普通砖的抗风化性能与砖的使用寿命密切 相关。
风化指数——日温度从正温度降至负温度或由负温度升至正 温度的平均天数与每年从霜冻之日起至消失霜冻之日止这一期间降 雨总量（mm）的平均值的乘积。风化指数大于等于12700为严重风 化地区（东北、华北、西北等地区），风化指数小于12700为非严 重风化地区（华东、华南、华中、西南等地区）。
或条顶面上水平裂纹的长度
50
80
100
完整面不得少于
二条面和 一条面和 二个顶面 一个顶面
－
6.1 砌墙砖
（3）强度等级：烧结普通砖根据10块样砖的抗压强度平均值和强度 标准值，分为MU30、MU25、MU20、MU15、MU10五个等级。
烧结普通砖强度等级（GB5101-2003)
强度 抗压强度平均值
等级 f （Mpa) ≥
MU30
30.0
变异系数δ≤0.21
抗压强度标准值 f k （Mpa) ≥
22.0
变异系数δ＞0.21
单块最小抗压强度值（Mpa)≥
25.0
MU25
25.0
18.0
22.0
MU20
20.0
14.0
16.0
MU15
15.0
10.0
12.0
MU10
10.0
6.5
7.5
烧结普通砖的抗压强度标准值及变异系数按下式计算：
比强度低
尺寸小、施工效率低
施工以手工为 主，难以机械化
6.1 砌墙砖
二、烧结多孔砖
以粘土、页岩、煤矸石为主要原料，经焙烧而成的孔洞率 ≥15%，孔小而多的砖。其孔洞垂直于大面，砌筑时要求孔洞方向 垂直于承压面。常用于砌筑六层以下的承重墙。
（1）形状与尺寸 砖的标准尺寸为240×115×53mm， 1m3砖砌体需砖512块。
普通粘土砖尺寸允许偏差（mm)
公称尺寸
长度240 宽度115 高度53
样本平均偏差
优等品 合格品
±2.0
－
±1.5
－
±1.5
－
样本极差≤
优等品 合格品
8
8
6
6
4
5
大面
条面
顶面
6.1 砌墙砖
（2）外观质量：包括两条面高度差、裂纹长度、弯曲、缺棱掉角、颜 色等。
