V法铸造
V法铸造工艺及应用摘要：本文详细介绍了V法造型的工艺特点、造型特点以及应用范围和在中国的发展历程。
1、V法铸造的简介V法造型铸造又称“真空密封造型铸造”，或者称“负压造型铸造”、“减压造型铸造”，它与传统的砂型铸造有很大的不同。
它是采用无粘结剂的干砂作造型材料，将真空技术与砂型铸造结合，靠塑料薄膜将砂型的型腔面和背面密封起来，借助真空象抽气产生负压，造成砂型内、外压差使型砂紧固成型，经下芯、合箱、浇往，待铸件凝固，解除受压或停止抽气，型砂便随之溃散而获得铸件的一种特种铸造工艺方法。
2、V法铸造工艺原理及工艺过程2.1、V法铸造工艺原理(1) 根据铸件的形状尺寸制造带有抽气箱和抽气孔的模板。
(2) 将烘烤呈塑性状态的塑料薄膜覆盖在型板上真空泵抽气使薄膜紧密贴在型板上成型。
如图l所示(3) 将带有过滤抽气管的砂箱放在已覆好塑料薄膜的模板上，用抽气箱芯盒代替模板并在芯盒覆盖薄膜后，加砂前，通过芯头在芯盒内的适当位置放入过滤抽气管，在这里过滤抽气管，可作芯骨用。
(4) 向砂箱内充填没有粘结剂与附加物的干石英砂，借微震器使石英砂紧实，刮平。
放上密封薄膜，打开阀门抽去型砂内空气，使铸型内外存在压力差(约300~400mmhg)，由于压力差的作用使铸型成型并具有较高的硬度，湿型硬度计读数可达95左右，保证了型腔的轮廓。
(5) 解除模板内的真空，然后进行拔模。
铸型要继续抽真空直到浇注的铸件凝固为止。
见图2(6) 依上法制下芯、合箱、浇注。
(7) 待金属凝固后，停止对铸型抽气，型内压力接近大气压时，干石英砂松散，铸型就自行溃散基本工艺装备及设备。
图1、塑料薄膜成型工艺图图2、浇注过程示意图2.2、V法铸造工艺过程(1) 制造带有抽气箱和抽气孔的模样。
(2) 将经烘烤有塑性的塑料薄膜覆盖到模样上，抽真空，使薄膜贴在模样表面上成形(称为成形)，喷上快干涂料。
(3) 将带有过滤抽气管的砂箱，放在已覆好塑料薄膜的模板上。
v法真空铸造 -回复
v法真空铸造-回复什么是V法真空铸造？如何实现真空铸造？有哪些应用和优势？以下将一步一步回答这些问题。
第一步：什么是V法真空铸造？V法真空铸造是一种高级铸造技术，它通过在高真空环境中进行铸造过程，以减少气体和杂质的存在，从而获得高质量的铸件。
这种技术可以应用于各种金属合金的铸造，包括铸铁、铸钢、铸铝、镍基合金等。
第二步：如何实现真空铸造？实现真空铸造主要包括以下几个步骤：1. 准备原材料：选择适用于V法真空铸造的金属合金，制备合金液。
2. 铸型设计和制备：根据铸件的形状和尺寸要求，设计和制备合适的铸型。
3. 真空设备准备：使用真空炉等设备，创建高真空环境。
4. 高温预处理：将铸型放入真空炉中，进行高温预处理，以去除水分和其他杂质。
5. 铸造：将合金液倒入铸型中，放入真空炉中进行铸造。
6. 冷却和固化：在真空环境中进行冷却和固化过程，以获得均匀和完整的铸件。
7. 铸件取出和喷砂：待冷却固化后，从铸型中取出铸件，并进行喷砂处理，去除表面的氧化层和杂质。
8. 后续加工：根据需要，对铸件进行后续的加工和表面处理，以获得最终的产品。
第三步：V法真空铸造的应用和优势V法真空铸造具有许多应用和优势，包括：1. 高质量：由于在高真空环境中进行铸造，可以有效减少气体和杂质的存在，从而获得高质量的铸件。
2. 精密铸件：V法真空铸造可以实现复杂和精密的铸件，包括一些细小和薄壁结构。
3. 节省材料：相比传统铸造方法，V法真空铸造可以减少铸型和铸料的使用量。
4. 节约能源：由于铸造过程在真空环境中进行，不需要额外的氧化过程或铸造保温措施，因此可以节约能源。
5. 环保：V法真空铸造过程中没有或者较少的气体和杂质排放，符合环保要求。
6. 应用广泛：V法真空铸造适用于多种金属合金的铸造，可以用于汽车、航空航天、能源、电子等各个行业。
总结：V法真空铸造是一种高级铸造技术，通过在高真空环境中进行铸造，可以获得高质量的铸件。
实现真空铸造需要准备原材料，铸型设计和制备，真空设备准备，高温预处理，铸造，冷却和固化，铸件取出和喷砂，以及后续加工等步骤。
V法铸造技术
V法铸造技术一什么是V法铸造？图1.1 V法工艺准备模型图1.2 V法工艺薄膜加热图1.3 V法工艺模型抽真空覆面膜、喷涂料图1.4 V法工艺将砂箱放于模型上图1.5 V法工艺将砂子加入砂箱、振实图1.6 V法工艺砂型顶部覆背膜图1.7 V法工艺砂箱抽真空、模型去真空、起模图1.8 V法工艺合箱、浇注图1.9 V法工艺铸件落砂1 V法铸造原理。
V法铸造，也称真空密封造型法或负压造型法，取‘真空’英文字‘Vacuum’的字头，而简称V法。
这种工艺采用不含任何粘结剂的干砂造型，利用塑料薄膜和真空砂箱密封，依靠真空泵形成铸型内外的压力差，使干砂紧实成型，并在负压条件下浇注，待液态金属凝固后，除去真空，砂型溃散，取出铸件。
V法铸造和消失模铸造都是继机械成型和化学成型之后的第三代物理成型方法。
2 V法铸造工艺过程见图1.1——图1.9，九个步骤：1）准备模具。
模具上有透气孔与型板抽气室相连。
2）薄膜加热。
将EV A塑料薄膜放置在烤膜器下加热到软化状态。
3）覆面膜、喷涂料。
是关键工序，通过模具上的透气孔将负压作用于软化的塑料薄膜，使之与模具紧密贴覆；在塑模外喷涂料并烘干。
4）放置砂箱。
将负压砂箱放置在模具上。
5）加砂振实。
加干砂充满砂箱，通过振实台使干砂获得最大密度。
6）覆背膜。
上型将浇口盆与上型直浇道相连，冒口和排气孔要与大气相通；下型只需将砂子刮平覆背膜。
7）砂箱抽真空、起模。
造成砂型内外压差，使干砂得到紧实，同时释放模具抽气室的真空，并通入压缩空气反吹，将砂型与模具分开。
8）合箱。
将上型与下型合箱，准备浇注。
9）浇注、落砂。
浇注时砂型继续抽真空。
铸件冷却定形后，除去真空，砂型溃散，取出铸件。
3 造型材料1）型砂。
石英砂，SiO2含量98%以上，粒度70-150目。
2）塑料薄膜。
○1.薄膜必须没有气泡滴和针孔等缺陷，。
○2薄膜必须有很好的延伸性。
○3.成型后的薄膜不再保留弹性。
○4.薄膜不应与模型粘住。
V法铸造概述
V法铸造简介(一)工艺特点:真空密封造型(V法造型)与传统砂型铸造方法有很大的不同,是一种物理造型法，它将真空技术与砂型铸造结合,用不加水份和粘结剂的原砂造型，靠塑料薄膜将砂型的型腔面和背面密封起来，借助真空泵抽气产生负压，造成砂型内、外压差使型砂紧固成型，经下芯、合箱、浇注，待铸件凝固，解除负压或停止抽气，型砂便随之溃散而获得铸件。

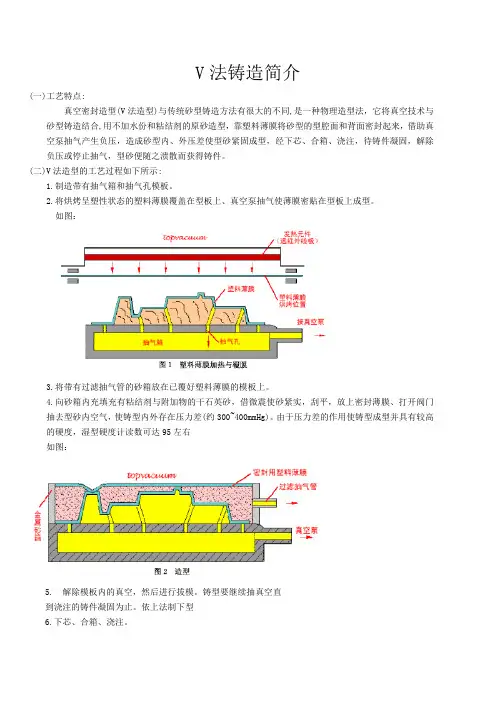

(二)V法造型的工艺过程如下所示:1.制造带有抽气箱和抽气孔模板。
2.将烘烤呈塑性状态的塑料薄膜覆盖在型板上、真空泵抽气使薄膜密贴在型板上成型。
如图：3.将带有过滤抽气管的砂箱放在已覆好塑料薄膜的模板上。
4.向砂箱内充填充有粘结剂与附加物的干石英砂，借微震使砂紧实，刮平，放上密封薄膜、打开阀门抽去型砂内空气，使铸型内外存在压力差(约300~400mmHg)。
由于压力差的作用使铸型成型并具有较高的硬度，湿型硬度计读数可达95左右如图：5. 解除模板内的真空，然后进行拔模。
铸型要继续抽真空直到浇注的铸件凝固为止。
依上法制下型6.下芯、合箱、浇注。
如图：7.待金属凝固后，停止对铸型抽气，型内压力接近大气压时，铸型就自行溃散。
(三)V法造型的特点:1、提高铸件质量：表面光洁、轮廓清晰、尺寸准确。
用较细干砂，铸型硬度高且均匀，拔模容易。
2、简化设备、节约投资、减少运行各维修费用。
省去有关粘合剂、附加物及混砂设备。
旧砂回用率在95%以上。
模具及砂箱使用寿命长3、金属利用率高。
V法造型中，金属活动性较好，充填能力强，可以铸出3mm的薄壁件。
铸型硬度高、冷却慢；利用补缩，减少冒口的尺寸。
工艺出品率提高，减少了加工余量。
二、基本工艺装备及设备1、SK型水环式真空泵：为V法铸造提供真空环境。
2、震实台：紧实砂型3、薄膜烧烤器：加热薄膜，管式电加热器作加热元件，也可用火焰或电阻元件加热远红外线板。
4、模板及芯盒：抽气孔ф2~3mm，要保证薄膜密贴模板，薄膜成型欠佳的部位需要加钻小孔。
5、有过滤抽气装置的砂箱及芯盒抽气方式：导管式、复合式、侧箱式。
