大工20秋《水电站建筑物》在线测试1【标准答案】

大连理工大学智慧树知到“水利水电工程”《水电站建筑物》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.水电站进水口的设备中，通气孔的主要作用是引水道充水时用以排气，事故闸门紧急关闭放空引水道时，用以补气以防出现有害真空。

()A.正确B.错误2.有关进水口的基本要求，下面说法错误的是。

A.足够的进水能力B.水质要符合要求C.一般选在凸岸D.有足够的断面尺寸3.作用在钢管及墩座上的力中，法向力是指垂直管道纵轴方向的作用力。

()A.正确B.错误4.由保证调压室稳定的条件可知，引水道和压力管道水头损失之和必须小于水电站静水头的()。

A.3倍B.2倍C.1/3D.1/25.尾水管装设后，主要以静力真空的方式使水轮机回收并利用了转轮出口水流的大部分动能。

()A.错误B.正确6.简单管路水击解析法计算时，对于直接水击，当Ts=0时，水击压力沿管线的分布为()。

A.矩形分布B.扇形分布C.圆形分布D.菱形分布7.下列有关岸坡式进水口优缺点的说法正确的是()。

A.不需挖竖井及建塔B.工程量大C.闸门尺寸大D.启门力很小8.冲击式水轮机按射流冲击转轮的方式不同可分为()。

A.水斗式B.斜击式C.双击式D.反击式9.伴随着压力管道内水流流速的突然改变而产生压强升高(或降低)的现象称为水击现象。

其外因是流体和管壁的弹性; 内因是流速变化。

()A.错误B.正确10.尾水管肘管段水流流态比较复杂，当H>200m时，一般在肘管段设钢衬。

()A.正确B.错误第1卷参考答案一.综合考核1.参考答案：A2.参考答案：C3.参考答案：A4.参考答案：C5.参考答案：A6.参考答案：A7.参考答案：AC8.参考答案：ABC9.参考答案：B10.参考答案：A。

1.当进口相对速度的方向角与进口叶片装置角()时，转轮进口水力损失最小。

A.不等B.相等C.互余D.互补【参考答案】: B2.明钢管一般敷设在一系列支墩上，离地面不小于（）。

A.10cmB.20cmC.40cmD.60cm【参考答案】: D3.对于某一个水轮机而言，水轮机的各损失中，（）随水轮机工况的改变变化很大。

A.容积损失B.机械损失C.水力损失D.以上都不正确【参考答案】: C4.在判断混凝土是否裂穿时，相对开裂深度（）。

A.大于1时，混凝土裂穿B.小于1时，混凝土裂穿C.大于0.5时，混凝土裂穿D.小于0.5时，混凝土裂穿【参考答案】: A5.压力引水隧洞的布置中，如必须转弯，转角不大于（）。

A.30°B.45°C.60°D.90°【参考答案】: C6.在相同水头下，气蚀系数越大，动力真空（），越（）气蚀。

A.越大，不容易B.越大，容易C.越小，不容易D.越小，容易【参考答案】: B7.混流式水轮机主要适用于（）水头，（）流量电站。

A.高，大B.高，小C.中，大D.中，小【参考答案】: B8.()造价低，刚度较大、经久耐用，能承受较大外压，管壁承受拉应力能力较差。

应用：水头较低的中小型水电站。

A.钢管B.钢筋混凝土管C.钢衬钢筋混凝土管D.地面压力管道【参考答案】: B9.水轮机的水力损失主要包括沿程损失和撞击、涡流局部损失。

其中（）主要取决于转轮中水流流态。

A.沿程损失B.撞击损失C.涡流局部损失D.涡流局部损失和沿程损失【参考答案】: C10.带有刚性环的钢衬稳定刚性环段计算里，在灌浆和检修过程中，管内放空，与混凝土不脱离时，()进行计算。

A.采用明钢管公式B.《规范》建议用短柱强度作为控制条件C.采用阿姆斯突兹理论D.以上均不正确【参考答案】: B11.调压室涌浪计算解析法计算时，假定圆筒式调压室引水道末端水流流速（）。

A.不变B.逐渐变小C.逐渐变大D.为0【参考答案】: D12.压力前池前室末端底板高程应比进水室底板高程（）形成拦沙槛。

《水电站建筑物》课程模拟考试试卷答案一、选择题（每题2分，共20分）1. 水电站建筑物按其作用可以分为（D）。

A. 水工建筑物、发电建筑物、输电建筑物B. 拦河建筑物、发电建筑物、输电建筑物C. 拦河建筑物、水工建筑物、输电建筑物D. 拦河建筑物、水工建筑物、发电建筑物2. 下列哪种建筑物属于水电站的主要建筑物（C）。

A. 拦河坝B. 引水隧洞C. 发电机房D. 尾水渠3. 水电站建筑物的等级划分主要依据（B）。

A. 建筑物的规模B. 建筑物的重要性C. 建筑物的结构类型D. 建筑物的投资金额4. 下列哪种水电站建筑物属于重力式建筑物（A）。

A. 重力坝B. 拱坝C. 土石坝D. 混凝土坝5. 水电站的挡水建筑物主要包括（D）。

A. 拦河坝、溢洪道B. 拦河坝、发电机组C. 拦河坝、引水隧洞D. 拦河坝、溢洪道、水闸6. 下列哪种水电站建筑物属于泄水建筑物（B）。

A. 拦河坝B. 溢洪道C. 发电机房D. 引水隧洞7. 水电站建筑物的施工顺序一般为（C）。

A. 拦河建筑物→发电建筑物→输电建筑物B. 发电建筑物→拦河建筑物→输电建筑物C. 拦河建筑物→输电建筑物→发电建筑物D. 输电建筑物→发电建筑物→拦河建筑物8. 下列哪种水电站建筑物属于地下建筑物（D）。

A. 拦河坝B. 溢洪道C. 发电机房D. 引水隧洞9. 水电站建筑物的设计原则包括（A）。

A. 安全、经济、适用、美观B. 安全、经济、美观、环保C. 经济、适用、美观、环保D. 安全、适用、美观、环保10. 水电站建筑物的施工方法主要包括（B）。

A. 土方施工、石方施工、混凝土施工B. 土方施工、石方施工、混凝土施工、金属结构安装C. 土方施工、石方施工、混凝土施工、电气设备安装D. 土方施工、石方施工、混凝土施工、输电线路施工二、填空题（每题2分，共20分）1. 水电站建筑物按其作用可以分为________、________、________。

名姓线号学封级班卷试密学大峡三20 年秋季学期《水电站建筑物》课程模拟考试答案注意：1、本试卷共 3 页；2、考试时间: 120 分钟3、姓名、学号必须写在指定地方一、判断正误：（每题1分，共10分，命题正确在括号内打“√”，命题错误在括号内打“×”）1．对坡降很缓流量较大的平原河道，适于兴建引水式水电站，大多安装冲击式水轮机组。

引水式水电站大多安装混流式或冲击式水轮发电机组。

（×）2．高压管道的水力计算包括（1）恒定流计算，主要是水头损失计算，（2）非恒定流计算，主要是调压室水位波动计算。

（×）3．调压室水位波动衰减的条件是延长水轮机导叶关闭时间T S。

（×）4．阿姆斯图兹公式与其它公式相比，其特点是对管壁失稳后屈曲形状的假定为由三个半波组成，两个半波向外，一个半波向内。

（√）5．对反击式水轮机而言，尾水管中的水锤现象与压力管道相反；导叶关闭时产生负水锤，导叶开启产生正水锤。

（√）6．复杂管路水锤简化计算的主要构想是将其简化为一等价的简单管路求解。

（√）7．协调水锤压力变化和转速升高值的计算，一般统称为调保计算。

（√）8．在高水头电站中常发生末相水锤，所以阀门关闭可以采用先慢后快的非直线关闭规律，以降低水锤压力，这时开度变化规律为一上凸曲线。

（×）9．厂房的通风、空调、采暖是解决空气温度、相对湿度、清洁度、气流速度“四度”的技术措施。

（√）10.为了保持地下主洞室围岩的稳定，地下主厂房的纵轴线应与断层面大致平行，同时应与地应力场的最大主应力线正交。

（×）二、填空题:(每空0.5分,共30分)1．水电站一般包括枢纽建筑物和__发电建筑物__两大类建筑物。

发电建筑物也由引水建筑物和__发电厂房__及其附属建筑物。

2．葛洲坝水利枢纽工程主要由船闸、冲沙闸、泄洪闸、发电厂房等组成，发电厂房属于河床式，分别在二江厂房内布置14 台水轮发电机组，大江厂房内布置7 台水轮发电机组，共21台机组，总装机容量为2715MW 。

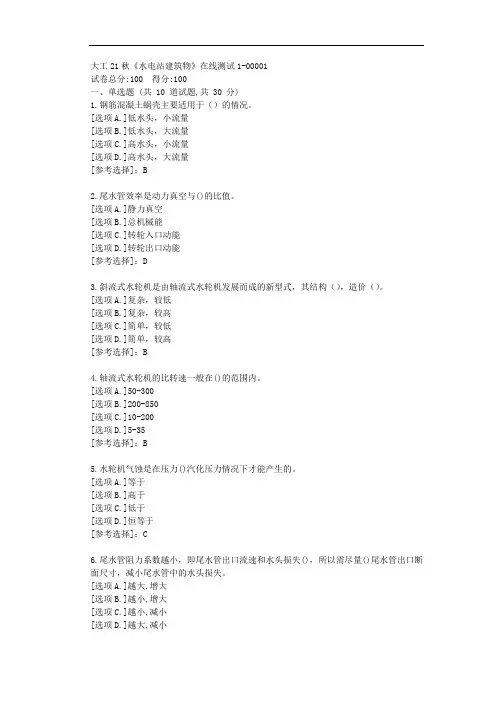

大工21秋《水电站建筑物》在线测试1-00001
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 30 分)
1.钢筋混凝土蜗壳主要适用于（）的情况。

[选项A.]低水头，小流量
[选项B.]低水头，大流量
[选项C.]高水头，小流量
[选项D.]高水头，大流量
[参考选择]：B
2.尾水管效率是动力真空与()的比值。

[选项A.]静力真空
[选项B.]总机械能
[选项C.]转轮入口动能
[选项D.]转轮出口动能
[参考选择]：D
3.斜流式水轮机是由轴流式水轮机发展而成的新型式，其结构（），造价（）。

[选项A.]复杂，较低
[选项B.]复杂，较高
[选项C.]简单，较低
[选项D.]简单，较高
[参考选择]：B
4.轴流式水轮机的比转速一般在()的范围内。

[选项A.]50-300
[选项B.]200-850
[选项C.]10-200
[选项D.]5-35
[参考选择]：B
5.水轮机气蚀是在压力()汽化压力情况下才能产生的。

[选项A.]等于
[选项B.]高于
[选项C.]低于
[选项D.]恒等于
[参考选择]：C
6.尾水管阻力系数越小，即尾水管出口流速和水头损失()，所以需尽量()尾水管出口断面尺寸，减小尾水管中的水头损失。

[选项A.]越大,增大
[选项B.]越小,增大
[选项C.]越小,减小
[选项D.]越大,减小。

大工19秋《水电站建筑物》在线测试1、2、3满分答案试卷总分:100 得分:100一、单选题(共10 道试题,共30 分)1.立轴反击式水轮机的安装高程确定为()。

A.主轴中心线的海拔高程B.水电站下游最低尾水位C.导水叶中心线的海拔高程D.电站的正常尾水位答案:C2.当进口相对速度的方向角与进口叶片装置角()时，转轮进口水力损失最小。

A.不等B.相等C.互余D.互补答案:B3.对于某一个水轮机而言，（）是基本上是不变的，但（）随水轮机工况的改变变化很大。

A.容积损失和机械损失，水力损失B.容积损失和水力损失，机械损失C.水力损失和机械损失，容积损失D.水力损失，容积损失和机械损失答案:A4.包角指蜗壳尾端断面和进口断面之间的夹角，包角越大，则要求蜗壳平面尺寸()。

A.越大B.越小C.越收缩D.越平滑答案:A5.在反击式水轮机型号的表示中，卧轴灯泡式应用下列哪个符号表示（）。

A.WDB.WPC.ZDD.ZP答案:B6.在相同水头下，气蚀系数越大，动力真空（），越（）气蚀。

A.越大，不容易B.越大，容易C.越小，不容易D.越小，容易答案:B7.下列各部件中，属于水轮机进水部件的是（）。

A.蜗壳C.尾水管D.导轴承答案:A8.水轮机在最高效率点运行时的净水头称为()。

A.最大工作水头B.最小工作水头C.设计水头D.平均水头答案:C9.对于某一个水轮机而言，水轮机的各损失中，（）随水轮机工况的改变变化很大。

A.容积损失B.机械损失C.水力损失D.以上都不正确答案:C10.尾水管阻力系数越小，即尾水管出口流速和水头损失()，所以需尽量()尾水管出口断面尺寸，减小尾水管中的水头损失。

A.越大,增大B.越小,增大C.越小,减小D.越大,减小答案:B二、多选题(共10 道试题,共40 分)11.水轮机的能量损失中，哪些是基本不发生变化的()。

A.水力损失B.容积损失C.流速损失D.机械损失答案:BD12.有关水力发电的优点，下列说法正确的是()。

大工20秋《水电站建筑物》在线测试2
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 30 分)
1.明钢管受力明确，在自重和水重作用下，相当于一个()。

A.单跨梁
B.多跨连续梁
C.拱梁
D.悬臂梁
答案:B
2.引水隧洞的水力计算中，当隧洞末端不设调压室时，非恒定流计算为()。

A.水击计算
B.隧洞断面计算
C.引水流量计算
D.水头损失计算
答案:A
3.引水渠道需转弯时，有衬砌渠道的转弯半径宜不小于渠道水面宽度的（）倍,无衬砌的土渠宜不小于水面宽度的（）倍。

A.5,2.5
B.2.5,5
C.5,5
D.2.5,2.5
答案:B
4.单位弹性抗力系数是指（）时的弹性抗力系数。

A.开挖半径r=1m
B.开挖半径r=10m
C.法向移动10m
D.法向移动1m
答案:A
5.在各水电站建筑物中，拦污栅和沉沙池属于()建筑物。

A.挡水
B.泄水
C.取水
D.引水
答案:C
6.在各类型有压进水口中，()进口段、闸门段和闸门竖井均布置在山体之外，形成一个紧靠在山岩上的单独塔式建筑物，承受水压及山岩压力。

A.竖井式进水口
B.岸塔式进水口
C.岸坡式进水口。

(单选题)1: 在斗叶式水轮机效率最大的条件中，要求转轮的圆周速度U和射流速度V的关系为（）。

A: U=V
B: U=1.5V
C: U=0.5V
D: U=2V
正确答案: C
(单选题)2: 下列有关运转综合特性曲线坐标的说法中，正确的是()。

A: 以气蚀系数为纵坐标，以出力为横坐标
B: 以出力为纵坐标，以水头为横坐标
C: 以水头为纵坐标，以出力为横坐标
D: 以出力为纵坐标，以气蚀系数为横坐标
正确答案: C
(单选题)3: 包角指蜗壳尾端断面和进口断面之间的夹角，包角越大，则要求蜗壳平面尺寸()。

A: 越大
B: 越小
C: 越收缩
D: 越平滑
正确答案: A
(单选题)4: 在水轮机的六个基本参中，五个是工作参数，()是结构参数。

A: H
B: D
C: Q
D: n
正确答案: B
(单选题)5: 在初设时，水电站下游最低尾水位可按机组台数选取，当单机运行时，采用（）对应的下游水位。

A: 一台机满负荷运行
B: 两台机满负荷运行
C: 半负荷运行
D: 空载情况下
正确答案: C
(单选题)6: 对于某一个水轮机而言，（）是基本上是不变的，但（）随水轮机工况的改变变化很大。

A: 容积损失和机械损失，水力损失
B: 容积损失和水力损失，机械损失
C: 水力损失和机械损失，容积损失
D: 水力损失，容积损失和机械损失
正确答案: A。

水电站建筑物试题一、简答题1. 请简要描述水电站建筑物的定义和作用。

水电站建筑物是指为水电站所修建的各种建筑结构，包括发电厂房、水壩、进出水渠道、泄洪道等。

它们的作用是为水电站的正常运转提供必要的场所和设施，保证水流安全、提供机电设备的稳定运行环境，并将水能转化为电能。

2. 请列举水电站建筑物的主要分类。

水电站建筑物主要可以分为以下几类：1) 支持性建筑物：包括发电厂房、轮机厂房、变压器厂房等。

2) 水工建筑物：包括水壩、闸门、进水口、放水口等。

3) 输水建筑物：包括进水管道、出水管道等。

4) 利用建筑物：包括水轮发电装置、水轮发电机组、调速装置等。

5) 辅助建筑物：包括办公楼、实验室、宿舍楼等。

3. 请解释水电站建筑物设计时需要考虑的主要因素。

水电站建筑物设计时需要考虑以下主要因素：1) 水力因素：包括水流的流量、流速、水位变化等。

2) 结构强度：需要保证建筑物能够承受来自水流压力和自身重量的力量，抵抗地震、风力等外部力量。

3) 经济性：需要在满足建筑物功能的前提下，尽量减少建设和运行的成本。

4) 施工条件：包括建筑物所处地理环境、施工材料的可获得性等。

5) 安全性：需要保证建筑物的安全运行，防止泄漏、坍塌等事故发生。

二、计算题1. 请计算一座水电站的水流流量，已知进水口的尺寸为10米×5米，流速为2.5米/秒。

水流流量 = 进水口面积 ×流速= 10米 × 5米 × 2.5米/秒= 125立方米/秒因此，该水电站的水流流量为125立方米/秒。

2. 请计算一座水电站变压器厂房屋顶的面积，已知屋顶形状为矩形，长为30米，宽为20米。

屋顶面积 = 长 ×宽= 30米 × 20米= 600平方米因此，该水电站变压器厂房屋顶的面积为600平方米。

三、论述题请论述水电站建筑物的设计原则和挑战。

水电站建筑物的设计原则包括以下几点：1. 结构稳定性：由于水电站建筑物承受着巨大的水流压力和自身重量，因此设计时必须确保其结构的稳定性，能够抵抗各种力量的作用，以保证建筑物的持久安全运行。

大工19秋《水电站建筑物》在线测试1
单选题
1.立轴反击式水轮机的安装高程确定为()。

A.主轴中心线的海拔高程
B.水电站下游最低尾水位
C.导水叶中心线的海拔高程
D.电站的正常尾水位
答案：C
2.当进口相对速度的方向角与进口叶片装置角()时，转轮进口水力损失最小。

A.不等
B.相等
C.互余
D.互补
答案：B
3.对于某一个水轮机而言，()是基本上是不变的，但()随水轮机工况的改变变化很大。

A.容积损失和机械损失，水力损失
B.容积损失和水力损失，机械损失
C.水力损失和机械损失，容积损失
D.水力损失，容积损失和机械损失
答案：A
4.包角指蜗壳尾端断面和进口断面之间的夹角，包角越大，则要求蜗壳平面尺寸()。

A.越大
B.越小
C.越收缩
D.越平滑
答案：A
5.在反击式水轮机型号的表示中，卧轴灯泡式应用下列哪个符号表示()。

A.WD
B.WP
C.ZD
D.ZP
答案：B
6.在相同水头下，气蚀系数越大，动力真空()，越()气蚀。

A.越大，不容易
B.越大，容易
C.越小，不容易
D.越小，容易
答案：B
7.下列各部件中，属于水轮机进水部件的是()。

A.蜗壳
B.调速环
C.尾水管。
