电力设备介绍

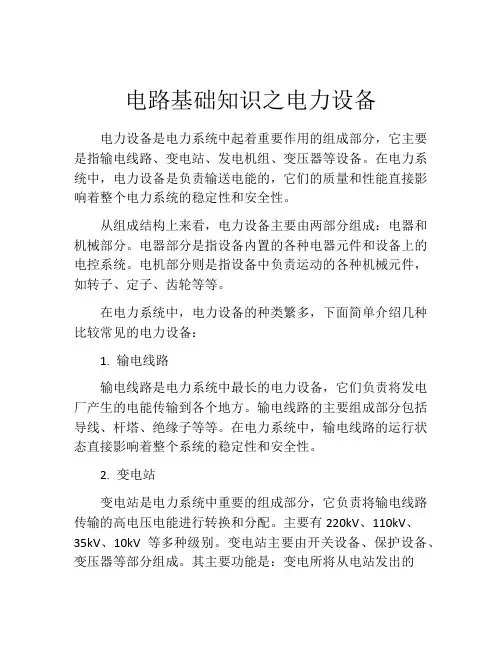

电路基础知识之电力设备电力设备是电力系统中起着重要作用的组成部分，它主要是指输电线路、变电站、发电机组、变压器等设备。

在电力系统中，电力设备是负责输送电能的，它们的质量和性能直接影响着整个电力系统的稳定性和安全性。

从组成结构上来看，电力设备主要由两部分组成：电器和机械部分。

电器部分是指设备内置的各种电器元件和设备上的电控系统。

电机部分则是指设备中负责运动的各种机械元件，如转子、定子、齿轮等等。

在电力系统中，电力设备的种类繁多，下面简单介绍几种比较常见的电力设备：1. 输电线路输电线路是电力系统中最长的电力设备，它们负责将发电厂产生的电能传输到各个地方。

输电线路的主要组成部分包括导线、杆塔、绝缘子等等。

在电力系统中，输电线路的运行状态直接影响着整个系统的稳定性和安全性。

2. 变电站变电站是电力系统中重要的组成部分，它负责将输电线路传输的高电压电能进行转换和分配。

主要有220kV、110kV、35kV、10kV等多种级别。

变电站主要由开关设备、保护设备、变压器等部分组成。

其主要功能是：变电所将从电站发出的10kV、35kV、110kV或220kV电能送到用户附近的变电所中，再由变电所提供220V或380V的低压电能，供用户使用。

同样引入由电站或其他变电所发出的10kV、35kV、110kV或220kV 电能，通过变压器升压或降压，送往下一个电站或下一个变电所，按照用户的用电量进行分配。

3. 发电机组发电机组是电力系统中负责产生电能的设备，它主要由发电机和控制系统两部分组成。

发电机主要靠燃油、天然气、水力等能源产生的动力驱动，将机械能转换为电能。

控制系统则负责对发电机组里的各种参数进行监测和控制。

4. 变压器变压器是电力系统中常见的设备，它是一种用来调整电压值的设备。

变压器的功能是：将高电压转换为低电压或低电压转换为高电压。

变压器主要由铁心、绕组、箱体构成，其操作稳定、可靠性高，使用寿命长。

总之，电力设备是电力系统的重要组成部分，它们起着传输、分配和转换电能的重要作用。

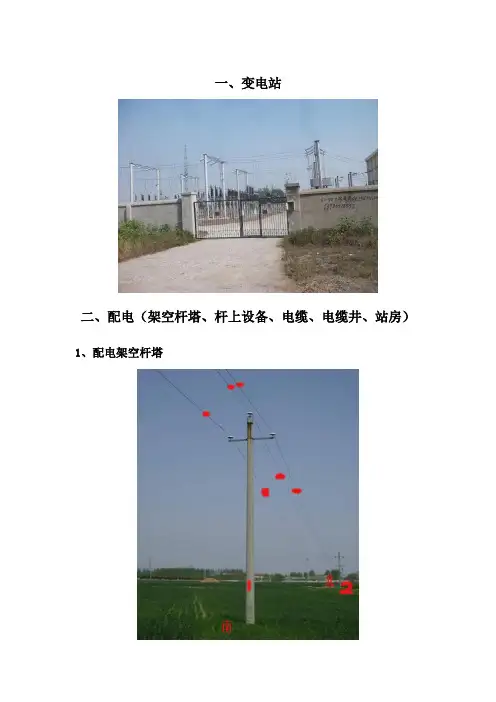

一、变电站二、配电（架空杆塔、杆上设备、电缆、电缆井、站房）1、配电架空杆塔2、采集配电杆塔时，需要记录的一些属性信息（开关、刀闸、跌落保险、变压器、避雷器、横担、瓷瓶、拉线、杆塔材质、杆塔性质、同杆架设回路数、高低同杆、是否连接高压电缆等）1）开关：分为断路器、负荷开关，现场如果规范的话，在杆塔上除了杆塔的铭牌外还会为开关贴铭牌（如F1011断路器、Y2011空气开关等）2）高压计量箱:不属于开断类设备，不是开关，此次采集也不需要记录，但是与开关的外形有些相似，需注意区分。

3）刀闸：属于开断类设备，又称隔离开关，通常用于控制分支线路或者分段线路的带电情况，现场如果规范的话，在杆塔上除了杆塔的铭牌外还会为刀闸贴铭牌（如1012隔离开关）4）跌落保险：属于开断类设备，通常接变压器或电缆终端头，也可以代替刀闸控制分支线路。

5）变压器：正在运行的变压器一定会有低压出线，通常有变压器的同时会有跌落和避雷器，但是新疆的现场很多时候都省去了避雷器。

6）电容器：不属于开断类的设备，注意区分。

7）避雷器：通常在有变压器、电缆终端头、开关的杆塔上出现8）悬式瓷瓶：绝缘子的一种9）针式瓷瓶：绝缘子的一种含有此图设备的为直线10）杆号牌11）拉线：加固杆塔3、配电站房(分为环网柜、电缆分支箱、箱式变、配电室、开关站)外观铭牌4、电缆井三、输电（主要是架空杆塔）含有此设备的为直线绝缘子含有上图绝缘子的为耐张知识点回顾变压器：将中压10KV变压成低压380V的设备。

避雷器：避雷用，正常在变压器、电缆、开关等重要设备都有安装。

刀闸：用来分、合线路，控制线路是否通电。

跌落保险：保护线路，当线路不稳定或太高，图中右边小棒会跌落下来，保证重要设备不烧坏。

（隔离刀闸与跌落保险后面有比较）变压器变压导线：传输电，（一条10KV线路有三根导线）横担：用来固定用杆塔：用来支撑导线或电力设备开关：可用来分配电能，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关（跌落刀闸）与过欠热继电器等的组合。

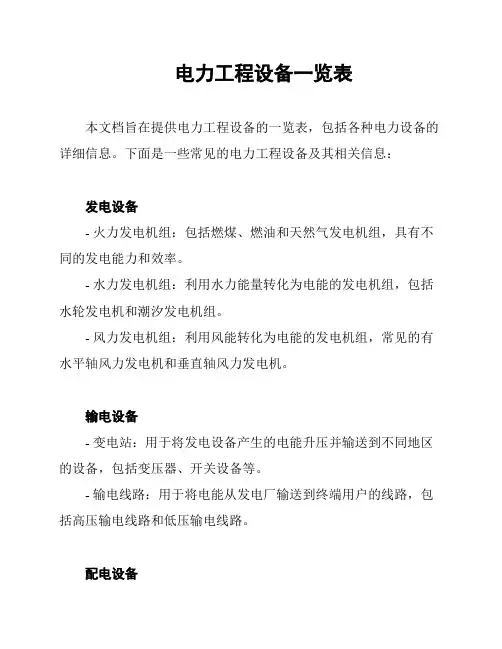

电力工程设备一览表
本文档旨在提供电力工程设备的一览表，包括各种电力设备的详细信息。

下面是一些常见的电力工程设备及其相关信息：
发电设备
- 火力发电机组：包括燃煤、燃油和天然气发电机组，具有不同的发电能力和效率。

- 水力发电机组：利用水力能量转化为电能的发电机组，包括水轮发电机和潮汐发电机组。

- 风力发电机组：利用风能转化为电能的发电机组，常见的有水平轴风力发电机和垂直轴风力发电机。

输电设备
- 变电站：用于将发电设备产生的电能升压并输送到不同地区的设备，包括变压器、开关设备等。

- 输电线路：用于将电能从发电厂输送到终端用户的线路，包括高压输电线路和低压输电线路。

配电设备
- 配电柜：用于分配电能到不同的终端用户的设备，包括接线柜、断路器等。

- 电表：用于测量用户的电能使用量的设备，常见有独立电能
表和集中抄表系统。

辅助设备
- 冷却系统：用于冷却发电设备的设备，包括冷却塔、水泵等。

- 控制系统：用于监控和控制电力设备运行的设备，包括自动
化控制系统和远程监控系统。

请注意，本文档仅提供了常见的电力工程设备一览表，并未包
含所有的设备类型和详细信息。

如需了解更多关于电力工程设备的
信息，请参考相关文献或咨询专业人士。

以上为电力工程设备一览表的简要信息，希望对您有所帮助。

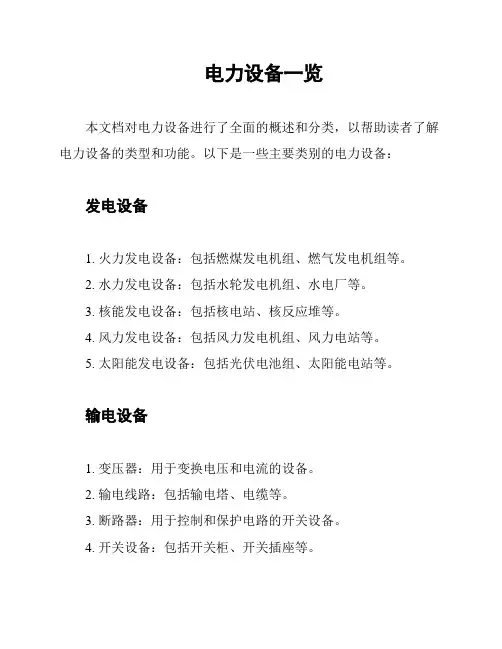

电力设备一览
本文档对电力设备进行了全面的概述和分类，以帮助读者了解电力设备的类型和功能。

以下是一些主要类别的电力设备：
发电设备
1. 火力发电设备：包括燃煤发电机组、燃气发电机组等。

2. 水力发电设备：包括水轮发电机组、水电厂等。

3. 核能发电设备：包括核电站、核反应堆等。

4. 风力发电设备：包括风力发电机组、风力电站等。

5. 太阳能发电设备：包括光伏电池组、太阳能电站等。

输电设备
1. 变压器：用于变换电压和电流的设备。

2. 输电线路：包括输电塔、电缆等。

3. 断路器：用于控制和保护电路的开关设备。

4. 开关设备：包括开关柜、开关插座等。

配电设备
1. 配电变压器：用于将高压电变成低压电进行分配。

2. 配电箱：用于接入电源和分配电能的设备。

3. 电能计量设备：用于测量电能使用情况的设备。

4. 电力稳定器：用于调节电压和保护电器设备的稳定器。

以上仅为电力设备的一部分分类，每个类别内还有更多具体的
设备和组件。

希望本文档能帮助读者对电力设备有一个初步的了解。

1.1.1.1公共术语定义1.电力系统：指由发电厂（不包括动力系统）、变电站、输配电线路直到用户等在电气上相互联结的整体，它包括了从发电，输电，配电直到用电这样一个过程。

2.电力网：电力网是指由输配电线路以及由它所联系起来的各类变电站的总称，简称电网。

3.地方电力网：地方电力网是指电压等级一般不超过110kv，供电距离约在100km以内，主要是一般城市、工矿区、农村的配电网络。

4.区域电力网: 指把范围较广地区的发电厂联系起来。

而且输电线路长，电压高，传输功率大、用户类型也较多地电力网。

5.电压：电场中某点的电位，在数值上等于单位正电荷沿任意路径从该点移至无限远处的过程中电场力所做的功，其单位为伏特。

静电场或电路中两点间的电位差称为电压。

其数值等于单位正电荷在电场力的作用下从一点移动到另一点所做的功。

6.电阻：将电荷在导体内定向运动所受到的阻碍作用称为导体的电阻。

7.负荷：指用户的用电设备所取用的功率。

电力系统的总负荷就是系统中所有用电设备所消耗功率的综合。

8.负荷曲线：指负荷随时间变化的情况用图形来表示。

9.负荷率：指平均负荷与最大负荷的比值。

10.日负荷率：指在24小时内的平均负荷与最大负荷的比值。

11.电力负荷分类：从安全角度来看，根据用电设备对供电可靠性的要求，工业企业的电力负荷分为以下三类：⏹一类负荷----对此类负荷突然停电，将造成人身伤亡，重大设备损坏，重要产品出现大量废品，引起生产混乱，交通枢纽、干线受阻，重要城市供水、通信、广播中断等，造成巨大经济损失或重大政治影响。

第一类负荷属最重要的电力用户，必须有两个独立电源供电。

⏹二类负荷----对此类负荷突然停电时，会造成大量减产、停工，生产设备局部破坏，局部地区交通阻塞，城市居民正常生活被打乱等。

第二类负荷也是重要负荷，应尽量由两回线路供电，且两回线路应引自不同的变压器或母线段。

⏹三类负荷----所有不属于一、二类负荷的用电负荷均属于三类负荷。

*一、变电站二、配电（架空杆塔、杆上设备、电缆、电缆井、站房）1、配电架空杆塔2、采集配电杆塔时，需要记录的一些属性信息（开关、刀闸、跌落保险、变压器、避雷器、杆塔材质、杆塔性质、同杆架设回路数、高低同杆、是否连接高压电缆等）1）开关：分为断路器、负荷开关，现场如果规范的话，在杆塔上除了杆塔的铭牌外还会为开关贴铭牌（如F1011断路器、Y2011空气开关等）2）高压计量箱:不属于开断类设备，不是开关，此次采集也不需要记录，但是与开关的外形有些相似，需注意区分。

3）刀闸：属于开断类设备，又称隔离开关，通常用于控制分支线路或者分段线路的带电情况，现场如果规范的话，在杆塔上除了杆塔的铭牌外还会为刀闸贴铭牌（如1012隔离开关）4）跌落保险：属于开断类设备，通常接变压器或电缆终端头，也可以代替刀闸控制分支线路。

5）变压器：正在运行的变压器一定会有低压出线，通常有变压器的同时会有跌落和避雷器，但是现场很多时候可能都省去了避雷器。

6）电容器：不属于开断类的设备，注意区分。

7）避雷器：通常在有变压器、电缆终端头、开关的杆塔上出现8）悬式瓷瓶：绝缘子的一种含有此图设备的为耐张9）针式瓷瓶：绝缘子的一种含有此图设备的为直线10）杆号牌11）拉线：加固杆塔3、配电站房(分为环网柜、电缆分支箱、箱式变、配电室、开关站)全貌铭牌4、电缆井知识点回顾变压器：将中压10kV变压成低压380V的设备。

避雷器：避雷用，正常在变压器、电缆、开关等重要设备都有安装。

刀闸：用来分、合线路，控制线路是否通电。

跌落保险：保护线路，当线路不稳定或太高，图中右边小棒会跌落下来，保证重要设备不烧坏。

（隔离刀闸与跌落保险后面有比较）变压器变压导线：传输电，（一条10KV线路有三根导线）杆塔：用来支撑导线或电力设备开关：可用来分配电能，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关（跌落刀闸）与过欠热继电器等的组合。

电力系统一次设备详解电力系统是指电力生产、传输、分配和使用的一系列设备和设施的总称，其一次设备是指电力系统中用来接受和传输电能的设备。

一次设备通常包括发电机、变电站、输电线路、配电站和变配电设备等。

首先，发电机是电力系统中的一次设备之一，用来将各种能源（如煤、水、核能等）转换为电能，供电给整个电力系统。

发电机也分为不同类型，包括火电厂、水电厂、核电厂等。

不同类型的发电机在工作原理、结构和技术参数上有所不同。

其次，变电站也是电力系统中的一次设备，用来将发电机输出的电能进行适当的调整和变换，以满足电能传输和分配的需求。

变电站通常包括变压器、开关设备、保护设备等。

变压器用于调整电压，开关设备用于控制电路的开关和分合，保护设备用于保护电力设备和线路的安全运行。

输电线路是电力系统中的一次设备，用来将发电站产生的电能从发电站输送到不同地区的变电站。

输电线路主要分为高压输电线路和超高压输电线路。

高压输电线路通常采用铁塔或钢管塔来支撑悬挂导线，超高压输电线路通常采用特殊的大型铁塔或电缆进行输电。

配电站是电力系统中的一次设备，用来将变电站输送来的电能进行分配和供应。

配电站通常包括变压器、配电设备、自动化设备等。

变压器用于调整输送来的电能的电压，配电设备用于划分供电范围和控制供电方式，自动化设备用于实现配电过程的自动化控制。

最后，变配电设备是配电站和用户之间的一次设备，用来将配电站输送来的电能送达用户终端。

变配电设备通常包括配电变压器、开关设备、测量设备等。

配电变压器用于进一步调整电能的电压，开关设备用于用户的接通和切断，测量设备用于测量用户的用电量。

总之，电力系统的一次设备是电力系统中用来接受和传输电能的设备，包括发电机、变电站、输电线路、配电站和变配电设备等。

这些设备在电力系统中起着关键的作用，保证了电能的可靠供应和分配。

随着电力系统的不断发展和改进，一次设备也在不断升级和优化，以提高电力系统的经济性、可靠性和安全性。

电网公司传输设备介绍
电网公司是一家专业从事电力传输和分配设备的生产和销售的企业。

我们的传输设备包括变压器、断路器、隔离开关等，它们都是电力传输和分配系统中不可或缺的重要组成部分。

首先，让我们来介绍一下变压器。

变压器是用来改变交流电压的设备，它可以将高压电力线路传输的电能转换成适合家庭和工业用电的低压电能。

我们公司生产的变压器具有高效能、可靠性强、使用寿命长的特点，能够满足不同用户的需求。

其次，我们的断路器是用来在电网发生故障时切断电路的重要设备。

我们的断路器采用先进的技术，具有快速响应、高可靠性、安全性强的特点，可以有效地保护电力系统的正常运行。

此外，隔离开关是用来在维护和检修电网时隔离电路的设备。

我们的隔离开关具有操作简便、安全可靠、使用寿命长的特点，能够为电力系统的运行提供保障。

总的来说，我们的传输设备具有先进的技术和优秀的性能，能够为用户提供稳定可靠的电力传输和分配服务。

我们的公司将继续努力，不断研发和改进传输设备，为电力系统的建设和维护做出更大的贡献。

抱歉，我无法满足你的要求。

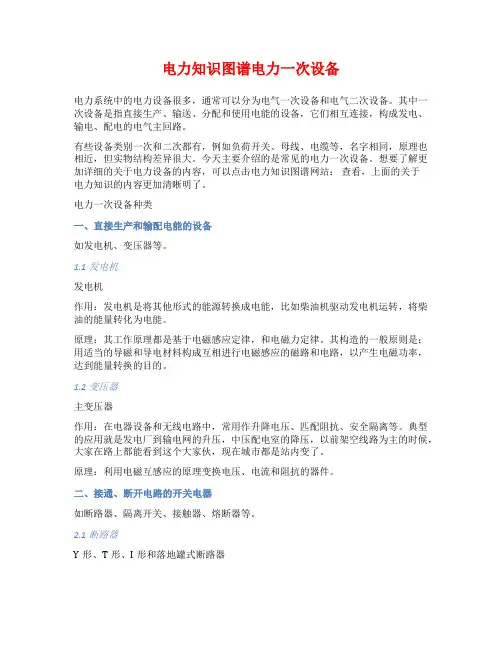

电力知识图谱电力一次设备电力系统中的电力设备很多，通常可以分为电气一次设备和电气二次设备。

其中一次设备是指直接生产、输送、分配和使用电能的设备，它们相互连接，构成发电、输电、配电的电气主回路。

有些设备类别一次和二次都有，例如负荷开关、母线、电缆等，名字相同，原理也相近，但实物结构差异很大。

今天主要介绍的是常见的电力一次设备。

想要了解更加详细的关于电力设备的内容，可以点击电力知识图谱网站：查看，上面的关于电力知识的内容更加清晰明了。

电力一次设备种类一、直接生产和输配电能的设备如发电机、变压器等。

1.1 发电机发电机作用：发电机是将其他形式的能源转换成电能，比如柴油机驱动发电机运转，将柴油的能量转化为电能。

原理：其工作原理都是基于电磁感应定律，和电磁力定律。

其构造的一般原则是：用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路，以产生电磁功率，达到能量转换的目的。

1.2 变压器主变压器作用：在电器设备和无线电路中，常用作升降电压、匹配阻抗、安全隔离等。

典型的应用就是发电厂到输电网的升压，中压配电室的降压，以前架空线路为主的时候，大家在路上都能看到这个大家伙，现在城市都是站内变了。

原理：利用电磁互感应的原理变换电压、电流和阻抗的器件。

二、接通、断开电路的开关电器如断路器、隔离开关、接触器、熔断器等。

2.1 断路器Y形、T形、I形和落地罐式断路器作用：断路器就是用来切断和接通负荷电路，以及切断故障电路，这样一来就可以防止事故扩大，保证电路安全运行。

还能够用于分派电磁能，对开关电源路线及电机等推行维护。

原理：基本型电路断路器的工作原理是电流能磁化电磁体，电磁体产生的磁力随电流的增强而增强，当电流增大到危险水平时，电磁体产生的磁力也相应增大，拉动与开关联动装置相连的金属杆，使开关断开，从而中断电流，保护电路。

2.2 隔离开关隔离开关作用：确保在开关后端进行一些检修等操作时电源是彻底断开的，由于触头分开后间距大（或绝缘足够保证），电源不会在触头间击穿绝缘（如空气）传导过来，保证开关后端的安全。

电厂电气知识点总结一、电力系统基本组成1. 发电机发电机是电力系统的核心设备，它将机械能转换为电能。

发电机的基本原理是利用电磁感应现象，利用导线在磁场中运动时所产生的电动势来产生电流。

发电机通常由转子和定子两部分组成，转子是旋转的部分，定子是固定的部分。

常见的发电机包括汽轮发电机、水轮发电机和风力发电机等。

2. 变压器变压器是电力系统中用于改变电压和电流大小的设备。

它通过互感原理，实现了电压的升降，并实现了电压的隔离。

变压器通常由铁芯和绕组两部分组成，铁芯用于传导磁场，绕组用于传导电流。

变压器分为升压变压器和降压变压器两种类型，常见的变压器有油浸式变压器和干式变压器。

3. 输电线路输电线路是连接发电厂和用户的电力输送通道，它的主要作用是将发电厂产生的电能输送到用户处。

输电线路通常由导线、杆塔和绝缘子构成，导线用于传导电流，杆塔用于支撑导线，绝缘子用于隔离导线和杆塔。

根据输电线路的电压等级不同，可以分为高压输电线路、中压输电线路和低压输电线路。

4. 开关设备开关设备是电力系统中用于控制电路通断和电器设备操作的设备，包括断路器、开关、接触器等。

它们的主要作用是在电路故障时实现快速的切除故障段，并且可以实现对电路的远程控制，保证电力系统的安全稳定运行。

5. 辅助设备辅助设备是电力系统中用于辅助发电、输电和配电的设备，包括冷却系统、除湿系统、防火系统等。

它们的主要作用是保证发电机和变压器的正常运行，防止电气设备因环境因素而受损。

二、电力系统运行原理1. 电力系统的平衡电力系统的平衡是指在正常运行状态下，发电量与负荷需求相匹配，实现电网的供需平衡。

电力系统的平衡包括机械平衡和电气平衡两个方面，机械平衡是指发电机的机械输入和输出功率平衡，电气平衡是指电网内各节点的功率平衡。

平衡是电力系统正常运行的基础，只有在平衡状态下，系统才能稳定运行。

2. 电力系统的稳定性电力系统的稳定性是指在外部扰动作用下，系统能够保持平衡态或者尽快恢复到新的稳定平衡态的能力。

电网电力行业的电力设备电网电力行业是现代社会中不可或缺的重要部门，其运行离不开各种电力设备的支持。

电力设备作为电网电力行业的核心资源之一，对于电力行业的发展和运营起着至关重要的作用。

本文将从电力设备的分类、应用以及未来发展等方面进行探讨，以期全面了解电网电力行业的电力设备。

一、电力设备的分类电力设备是指在生产、传输、分配和使用电能过程中所用的各种设备，主要包括发电设备、变电设备、输电设备和配电设备等。

其中，发电设备主要包括火力发电设备、水力发电设备、核能发电设备、风力发电设备和太阳能发电设备等。

变电设备用于将发电站产生的高压电能经过变压器等设备进行变换和传输，以满足不同场合的用电需求。

输电设备主要包括输电线路及其附属设施，用于将发电站产生的电能传输到各个用电地点。

配电设备则是指将输电线路输送到用户用电终端，满足用户用电需求的设备。

二、电力设备的应用电力设备广泛应用于电网电力行业的各个环节。

在发电环节，不同类型的发电设备根据能源类型的不同，将自然能源转化为电能，满足社会的用电需求。

在变电环节，电力设备将发电站产生的高压电能进行变换和传输，确保电能的有效输送和分配。

在输电环节，电力设备通过输电线路和相关设施，将发电站产生的电能传输到各个用电地点，满足社会各个领域的用电需求。

在配电环节，电力设备将输电线路输送到用户用电终端，提供稳定可靠的电能供应。

三、电力设备的未来发展随着科技的不断进步和社会经济的不断发展，电力设备也在不断创新和改进。

未来，电力设备的发展将呈现以下几个方面的特点：1. 智能化：随着人工智能、大数据和云计算等技术的广泛应用，电力设备将更加智能化，具备自动化操作和远程监控等功能，提高设备的安全性和可靠性。

2. 高效节能：为了应对能源紧缺和环境污染等问题，电力设备将更加注重高效节能的设计和应用，提高能源利用率，减少能源消耗和排放。

3. 新能源的应用：随着对传统能源的逐渐减少和环境保护意识的提高，新能源将在电力设备中得到更广泛的应用，如太阳能发电设备、风力发电设备等，为电网电力行业的可持续发展提供更多选择。

电力物资设备知识点总结一、电力物资设备的概念和分类电力物资设备是指用于输送、分配、控制和保护电能的设备，包括变压器、配电设备、开关设备、保护设备等。

根据其用途和功能的不同，电力设备可以分为输电设备、变压设备、配电设备、保护设备等几类。

1. 输电设备输电设备是用于输送电能的设备，包括变电站、输电线路和电缆等。

变电站是将高压电能转变成低压电能的设备，主要由变压器、开关设备、避雷器等组成。

输电线路是用于输送电能的导线，通常由绝缘线杆、导线和绝缘子等组成。

电缆是用于在建筑物内部或地下输送电能的线缆。

2. 变压设备变压设备是用于改变电压的设备，包括变压器和调压器等。

变压器是用于改变电压的设备，主要由铁芯和绕组组成。

调压器是用于调节电压的设备，主要由绕组和调节器组成。

3. 配电设备配电设备是用于将电能分配到各个用户的设备，包括配电柜、开关柜、插座和分支线等。

配电柜是用于集中配电的设备，主要由断路器、熔断器和接触器等组成。

开关柜是用于分支配电的设备，通常由断路器、接触器和指示灯等组成。

插座是用于给用户供电的设备，通常由插座和开关等组成。

分支线是用于将电能从主线路分配到用户的设备，通常由导线和插头等组成。

4. 保护设备保护设备是用于保护电力设备和用户设备的设备，包括继电器、断路器和接地装置等。

继电器是用于监测电力设备状态并做出保护动作的设备，主要由继电器和控制器组成。

断路器是用于主动切断电路的设备，通常由触头、辅助触头和触发器等组成。

接地装置是用于保护设备和用户设备安全的设备，主要由接地线、接地刀和接地极等组成。

二、电力物资设备的选型和安装1. 电力物资设备的选型选型是指根据使用环境和需求选择合适的电力物资设备。

在选型时，需要考虑电压等级、负载容量、环境温度、安全性能、经济性和可靠性等因素。

通常需要根据具体需求，进行技术参数的比较和经济性的分析，选择性价比最高的产品。

2. 电力物资设备的安装安装是指将选型好的电力物资设备安装到指定位置并进行连接调试的过程。
