九年级物理全册16_4科学探究电流的热效应同步练习新版沪科版

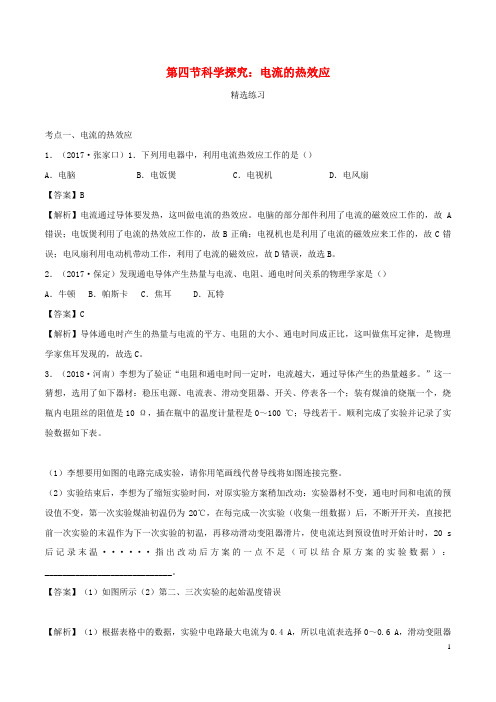

第四节科学探究：电流的热效应精选练习考点一、电流的热效应1．（2017·张家口）1．下列用电器中，利用电流热效应工作的是（）A．电脑 B．电饭煲 C．电视机 D．电风扇【答案】B【解析】电流通过导体要发热，这叫做电流的热效应。

电脑的部分部件利用了电流的磁效应工作的，故A 错误；电饭煲利用了电流的热效应工作的，故B正确；电视机也是利用了电流的磁效应来工作的，故C错误；电风扇利用电动机带动工作，利用了电流的磁效应，故D错误，故选B。

2．（2017·保定）发现通电导体产生热量与电流、电阻、通电时间关系的物理学家是（）A．牛顿 B．帕斯卡 C．焦耳 D．瓦特【答案】C【解析】导体通电时产生的热量与电流的平方、电阻的大小、通电时间成正比，这叫做焦耳定律，是物理学家焦耳发现的，故选C。

3．（2018·河南）李想为了验证“电阻和通电时间一定时，电流越大，通过导体产生的热量越多。

”这一猜想，选用了如下器材：稳压电源、电流表、滑动变阻器、开关、停表各一个；装有煤油的烧瓶一个，烧瓶内电阻丝的阻值是10 Ω，插在瓶中的温度计量程是0～100 ℃；导线若干。

顺利完成了实验并记录了实验数据如下表。

（1）李想要用如图的电路完成实验，请你用笔画线代替导线将如图连接完整。

（2）实验结束后，李想为了缩短实验时间，对原实验方案稍加改动：实验器材不变，通电时间和电流的预设值不变，第一次实验煤油初温仍为20℃，在每完成一次实验（收集一组数据）后，不断开开关，直接把前一次实验的末温作为下一次实验的初温，再移动滑动变阻器滑片，使电流达到预设值时开始计时，20 s 后记录末温······指出改动后方案的一点不足（可以结合原方案的实验数据）：_____________________________。

【答案】（1）如图所示（2）第二、三次实验的起始温度错误【解析】（1）根据表格中的数据，实验中电路最大电流为0.4 A，所以电流表选择0～0.6 A，滑动变阻器按照“一上一下”的原则串联接入电路即可。

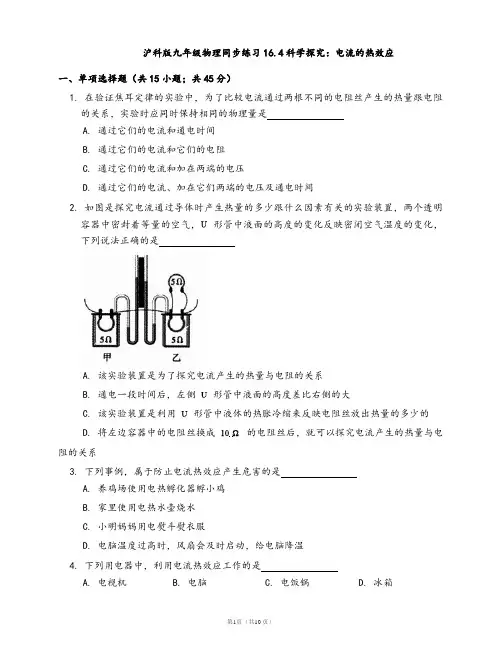

沪科版九年级物理同步练习16.4科学探究：电流的热效应一、单项选择题（共15小题；共45分）1. 在验证焦耳定律的实验中，为了比较电流通过两根不同的电阻丝产生的热量跟电阻的关系，实验时应同时保持相同的物理量是A. 通过它们的电流和通电时间B. 通过它们的电流和它们的电阻C. 通过它们的电流和加在两端的电压D. 通过它们的电流、加在它们两端的电压及通电时间2. 如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，形管中液面的高度的变化反映密闭空气温度的变化，下列说法正确的是A. 该实验装置是为了探究电流产生的热量与电阻的关系B. 通电一段时间后，左侧形管中液面的高度差比右侧的大C. 该实验装置是利用形管中液体的热胀冷缩来反映电阻丝放出热量的多少的D. 将左边容器中的电阻丝换成的电阻丝后，就可以探究电流产生的热量与电阻的关系3. 下列事例，属于防止电流热效应产生危害的是A. 养鸡场使用电热孵化器孵小鸡B. 家里使用电热水壶烧水C. 小明妈妈用电熨斗熨衣服D. 电脑温度过高时，风扇会及时启动，给电脑降温4. 下列用电器中，利用电流热效应工作的是A. 电视机B. 电脑C. 电饭锅D. 冰箱5. 小明同学发现正常发光的“”的”的白炽灯要亮，以下判断正确的是A. 正常发光的“”的白炽灯消耗电能较慢B. 正常发光的“”的白炽灯消耗电能较多C. 正常发光的“”的灯，电能转化为光能的效率更高D. 正常发光的“”的灯两端电压较大6. 下列用电器中，主要利用电流热效应工作的是A. 电热水器B. 平板电脑C. 电视机D. 电风扇7. 在如图所示的各种家用电器中，利用电流热效应工作的是A. B.C. D.8. 下列做法正确的是A. 在高压线下钓鱼B. 使用试电笔时手接触笔尖金属体C. 把电池的两端用导线直接连在一起D. 使用电视机时，将防尘布罩从散热孔拿开9. 下列装置中，不是利用大气压强工作的是A. 电热水壶B. 脱排油烟机C. 吸盘挂钩D. 吸尘器10. 我国将停止销售和等种类的白炽灯，而改用节能的荧光灯、灯等“能效比”更高的节能灯。

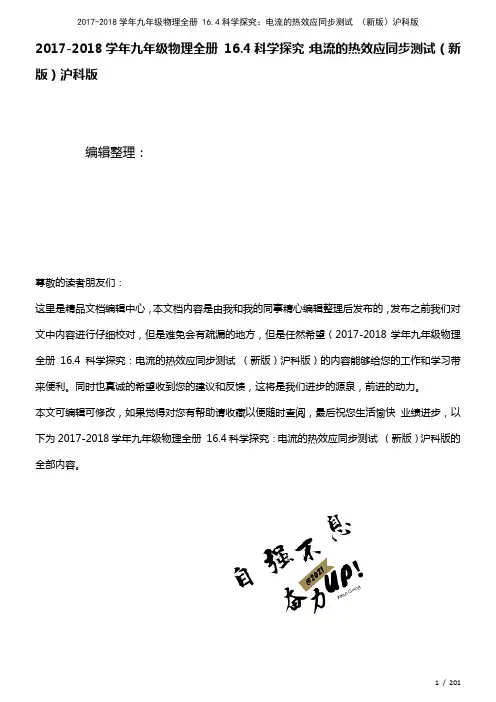

2017-2018学年九年级物理全册16.4科学探究：电流的热效应同步测试（新版）沪科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2017-2018学年九年级物理全册16.4科学探究：电流的热效应同步测试（新版）沪科版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2017-2018学年九年级物理全册16.4科学探究：电流的热效应同步测试（新版）沪科版的全部内容。

16.4科学探究:电流的热效应一、单选题(共10题;共20分）1.在电源插座上插入一个大功率的电炒锅一段时间后，往往在插座处发热,产生该现象的原因是：A。

通过插座处的电流比其它地方大 B. 插座处的金属导热性能好C. 通过插座处的电量比其它地方多 D. 插座处的电阻比较大2.下列情况中不属于防止电热危害的是( ）A。

电视机的后盖有许多孔B。

电脑机箱内有小风扇C。

电动机外壳有许多散热片D。

家电长时间停用，隔一段时间应通电一次3.如图所示的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前,A、B两U形管内的液面相平，接通电源一分钟后，通过A、B两个U形管内的液面相比较（）A. A管中的液面较高B。

B管中的液面较高C. A管和B管的液面一样高 D.A管中的液面先升高后又降低4.小明家的电热毯内的电阻丝断了，他爸爸把断了的电阻丝搭在一起,电热毯仍能使用，但不久又会在搭接处烧断．会在搭接处烧断的原因是（）A. 电阻丝上搭接处电阻较小，造成局部过热B. 电阻丝上搭接处电阻较大，造成局部过热C. 电阻丝上搭接处电流比其它处电流小，造成局部过热D. 电阻丝上搭接处电流比其它处电流大，造成局部过热5.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．实验现象表明( )A。

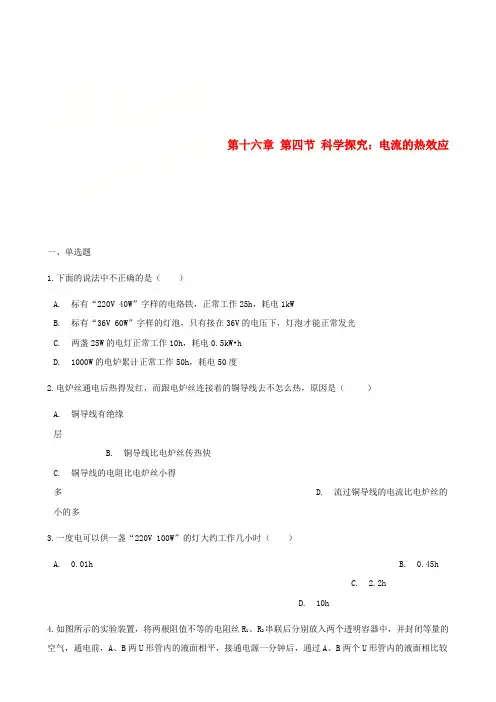

第十六章第四节科学探究：电流的热效应一、单选题1.下面的说法中不正确的是（）A. 标有“220V 40W”字样的电烙铁，正常工作25h，耗电1kWB. 标有“36V 60W”字样的灯泡，只有接在36V的电压下，灯泡才能正常发光C. 两盏25W的电灯正常工作10h，耗电0.5kW•hD. 1000W的电炉累计正常工作50h，耗电50度2.电炉丝通电后热得发红，而跟电炉丝连接着的铜导线去不怎么热，原因是（）A. 铜导线有绝缘层B. 铜导线比电炉丝传热快C. 铜导线的电阻比电炉丝小得多 D. 流过铜导线的电流比电炉丝的小的多3.一度电可以供一盏“220V 100W”的灯大约工作几小时（）A. 0.01hB. 0.45hC. 2.2hD. 10h4.如图所示的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过A、B两个U形管内的液面相比较（）A. A管中的液面较高B. B管中的液面较高C. A管和B管的液面一样高 D. A管中的液面先升高后又降低5.电热水器是生活中常见的加热水的电器，下表是某电热水器的部分参数．张凯将该电热水器中盛满的初温为20℃的水加热至50℃用于洗澡，则这个过程中水吸收的热量为[已知c水=4.2×107J/（kg•℃）]，ρ=1.0×103kg/m3]（）水A. 8.4×106JB. 7.56×106JC. 8.4×103JD. 7.56×103J6.如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω0.5A”，电压表量程为0～3V，电流表量程为0～0.6A．下列说法正确的是（）A. 电压表测量的是电阻R1两端的电压B. 当变阻器R2的滑片P向左移动时，电压表的示数变小C. 为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2～10ΩD. 当变阻器R2接入电路中的阻值是5Ω时，通电1min电阻R1产生的热量是9.6J7.将两根电阻丝R1、R2串联接入电路中，R1：R2=2：3，通过一段时间后，R1、R2产生的热量之比为（）A. 3：2B. 2：3 C. 4：9 D. 9：48.如图所示，甲乙两个瓶中的电阻丝R1、R2分别为5Ω、10Ω，两瓶内装有初温相同的等量的煤油，将R1、R2串联并通电一段时间，读出甲乙两支温度计的读数．这是探究（）A. 电热与电流的关系B. 电热与电阻的关系C. 电热与通电时间的关系 D. 电热与电压的关系9.如图研究电流通过导体产生的热量与哪些因素有关的实验，下列说法不正确的是（）A. 甲、乙都采用控制变量法B. 甲通电一段时间后，右侧容器内空气吸收热量较多C. 乙通电一段时间后，两个U形管中液面的高度差相等D. 乙是为了研究电流产生的热量与电流大小的关系10.将甲、乙两电阻丝接入同一电路中，甲电阻丝比乙电阻丝放出的热量多，则（）A. 通过甲的电流比乙的电流大 B. 甲电阻丝两端的电压比乙电阻丝两端的电压大C. 甲电阻丝阻值比乙电阻丝大 D. 甲电阻丝消耗的电能比乙电阻丝多二、多选题11.如上图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析错误的是（）A. 甲、乙两次实验都应用了控制变量法B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验时为了研究电流产生的热量与电阻的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大12.如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A. 甲、乙两次实验都应用了控制变量法B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验时为了研究电流产生的热量与电流的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小三、填空题13.一段导体两端的电压是24V时，通过的电流是0.5A，则导体的电阻是________Ω，这段导体消耗的电功率是________ W，通电10s产生的热量是________ J．14.把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min产生的热量为________J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻________（选填“更大”或“更小”）四、计算题15.小强就爱买了一个自动电热水壶，其铭牌如下表，小强装了1L的水，加热6min后把水烧开，水壶自动断电．已知大气压为1个标准大气压，家庭电路电压为220V，电热水壶的电阻不变，水的初温为20℃，c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3．求：①这壶水吸收的热量；②电热水壶的热效率；③在用电高峰期，电路中的实际电压降为198V时，电热水壶的实际功率．五、解答题16.家用电器中，连接大功率用电器的导线都比较粗，如果连接大功率用电器的导线太细，很容易因发热而烧坏绝缘皮甚至引起火灾，这是为什么？六、实验探究题17.为了探究“电流产生的热量跟什么因素有关”，小明设计了如图所示的甲、乙两种装置，他将两根阻值不同的电阻丝（R1＜R2）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变．（1）实验中通过________的变化来比较电流通过电阻丝产生的热量的多少．（2）甲装置可探究在相同时间内电流产生的热量与________的关系．（3）在装置甲、乙的两次实验中，通过比较相同时间里________两气球的变化情况，可探究电流产生的热量与电流的关系．（4）甲、乙两装置同时实验，在相同的通电时间里，用所学知识判断，与________气球（填气球字母标号）相通的电阻丝产生的热量最多．七、综合题18.太阳能是一种理想的绿色能源．小华家最近安装了一台太阳能热水器，如图9其室内进出水管的安装示意图，Ⅰ为进水阀，Ⅱ出水阀，Ⅲ为调温阀．在水箱接口处有一根进出水管，一根溢流管，一根排气管．给水箱上冷水或沐浴时用热水，均通过这根进出水管来完成．请完成下列问题：（1）给水箱上水时I、Ⅱ应处于何种状态？此时水塔、自来水管与热水器的水箱、排气管、溢流管它们共同构成的物理模型是什么？（2）若水箱安装在七楼楼顶上，且距楼顶地面高1米，小华家住二楼，进水阀距二楼地面高1米，每层楼高3米，则在进水阀处水压至少为多大才能顺利上水．（3）设水箱容积为100升，在一般的光照条件下，一满箱15℃的水到傍晚时，水温可达到65℃，相当于多少米3的煤气完全燃烧放出的热量（C水=4.2×103J/（kg•℃），煤气的热值约4×107J/m3）．（4）水箱中的水温在冬天有时不够高，一般都预装了电加热器．若该电加热器的规格为“220V 2.4KW”，家里当时的实际电压只有200V，要把满箱水温度提高10℃，需加热多少分钟？（g=10N/kg）答案解析部分一、单选题1.【答案】C【解析】【解答】解：A、电烙铁的功率为40W，则通电25h消耗的电能W=Pt=40W×25h=1kW•h；但答案中写成了1kW，故A错误；B、灯泡的额定电压为36V，说明灯泡在36V的电压下能达到额定功率，此时灯泡才能正常发光，故B正确；C、由P=可得，一盏灯消耗的电能W=Pt=0.025kW×10h=0.25kW•h，则两盏灯消耗的电能为2W=2×0.25kW•h=0.5kW•h，故C正确；D、由P=可得，电炉消耗的电能W=Pt=1kW×50h=50kW•h=50度，故D正确；故选C．【分析】由机器铭牌信息可知电器的额定电压及额定功率，则由P=公式变形W=Pt可求得用电器正常工作时的电功，并注意电功的单位．2.【答案】C【解析】【解答】解：电炉在使用时，电炉丝和导线串联，通过它们的电流相等，通电时间t相同，因为Q=I2Rt，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象，故C正确．故选：C．【分析】电炉丝和连接的导线串联在电路中，通过它们的电流相等，它们的通电时间相同，而电炉丝的电阻比导线的电阻大，根据焦耳定律分析判断．3.【答案】D【解析】【解答】解：已知W=1度=1kW•h，P=100W=0.1kW，由P=，可得，灯正常工作时间t===10h．故选D．【分析】已知灯泡额定功率和消耗的电能，利用公式t=得到正常工作时间．4.【答案】B【解析】【解答】解：因串联电路中各处的电流相等，所以，两电阻丝串联时通过它们的电流相等；由Q=I2Rt可知，在电路和通电时间相同时，右侧电阻较大，产生的热量较多，密闭空气吸收热量后，体积膨胀，右侧气体膨胀更大所以B管中的液面较高，故ACD错误，B正确。

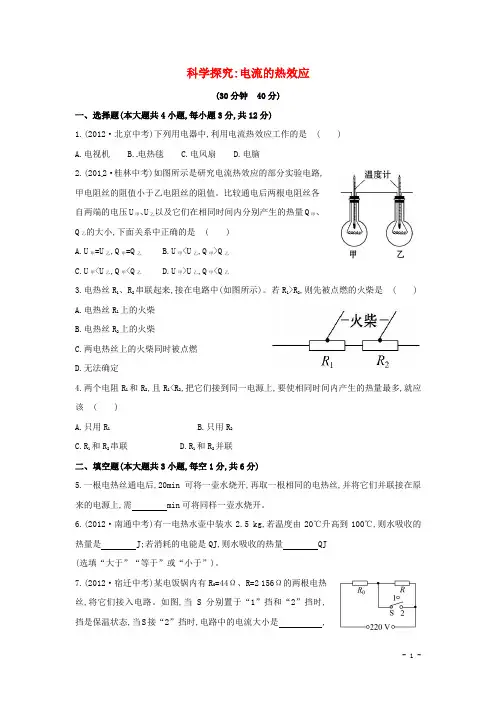

科学探究:电流的热效应(30分钟40分)一、选择题(本大题共4小题,每小题3分,共12分)1.(2012·北京中考)下列用电器中,利用电流热效应工作的是( )A.电视机B.电热毯C.电风扇D.电脑2.(2012·桂林中考)如图所示是研究电流热效应的部分实验电路,甲电阻丝的阻值小于乙电阻丝的阻值。

比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小,下面关系中正确的是( )A.U甲=U乙,Q甲=Q乙B.U甲<U乙,Q甲>Q乙C.U甲<U乙,Q甲<Q乙D.U甲>U乙,Q甲<Q乙3.电热丝R1、R2串联起来,接在电路中(如图所示)。

若R1>R2,则先被点燃的火柴是( )A.电热丝R1上的火柴B.电热丝R2上的火柴C.两电热丝上的火柴同时被点燃D.无法确定4.两个电阻R1和R2,且R1<R2,把它们接到同一电源上,要使相同时间内产生的热量最多,就应该( )A.只用R1B.只用R2C.R1和R2串联D.R1和R2并联二、填空题(本大题共3小题,每空1分,共6分)5.一根电热丝通电后,20min可将一壶水烧开,再取一根相同的电热丝,并将它们并联接在原来的电源上,需min可将同样一壶水烧开。

6.(2012·南通中考)有一电热水壶中装水2.5 kg,若温度由20℃升高到100℃,则水吸收的热量是J;若消耗的电能是QJ,则水吸收的热量QJ(选填“大于”“等于”或“小于”)。

7.(2012·宿迁中考)某电饭锅内有R0=44Ω、R=2 156Ω的两根电热丝,将它们接入电路。

如图,当S分别置于“1”挡和“2”挡时,挡是保温状态,当S接“2”挡时,电路中的电流大小是,通电100 s电路产生的热量是J。

三、简答题(3分)8.(2012·吉林中考)因为忙于中考复习,小丽已经很长时间没有打开过自己的电脑了,进入潮湿的夏季后,爸爸建议小丽定期给电脑通一会儿电。

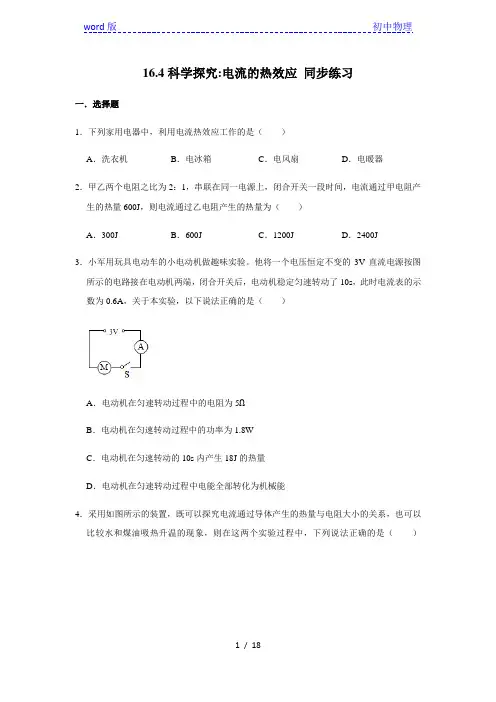

16.4科学探究:电流的热效应同步练习一．选择题1．下列家用电器中，利用电流热效应工作的是（）A．洗衣机B．电冰箱C．电风扇D．电暖器2．甲乙两个电阻之比为2：1，串联在同一电源上，闭合开关一段时间，电流通过甲电阻产生的热量600J，则电流通过乙电阻产生的热量为（）A．300J B．600J C．1200J D．2400J3．小军用玩具电动车的小电动机做趣味实验。

他将一个电压恒定不变的3V直流电源按图所示的电路接在电动机两端，闭合开关后，电动机稳定匀速转动了10s，此时电流表的示数为0.6A，关于本实验，以下说法正确的是（）A．电动机在匀速转动过程中的电阻为5ΩB．电动机在匀速转动过程中的功率为1.8WC．电动机在匀速转动的10s内产生18J的热量D．电动机在匀速转动过程中电能全部转化为机械能4．采用如图所示的装置，既可以探究电流通过导体产生的热量与电阻大小的关系，也可以比较水和煤油吸热升温的现象，则在这两个实验过程中，下列说法正确的是（）A．都一定要控制液体的初温相同B．都是通过温度计示数的变化来反映液体吸收热量的多少C．都要控制所选烧瓶中液体的质量相等D．都要控制所选烧瓶中电阻丝的阻值相等5．如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，每个容器放入同种材料绕成的导电线圈，其电阻R1＝R3，R2＝R4，R2＝1.5R1，若同时通电，经过一段时间后这四个容器中的水温从高到低的顺序是（）A．甲、乙、丙、丁B．丁、丙、乙、甲C．丙、丁、乙、甲D．甲、乙、丁、丙6．有两根电热丝，R1＝nR2，若单独用R1对一壶水加热，则所需时间为t，则将这两根电热丝同时连入电路，烧开同一壶水所需的最短时间为（不计热损失）（）A．t B．t C．t D．t7．通过电阻R的电流为I，在t秒内产生的热量为Q；当电阻增大为原来的二倍，电流减小为原来的一半时，在相同时间内，电阻产生的热量为（）A．4Q B．2Q C．D．8．两个电热丝的阻值相等，把这两个电热丝串联起来使用时，烧开一壶水需要20分钟，如果把它们并联使用，烧开同样一壶水需要的时间是（）A．5分钟B．10分钟C．20分钟D．40分钟9．某电饭锅铭牌上标有：额定电压为220V，保温功率为22W，加热功率为1100W．如图所示是该电饭锅的电路简图，其中，单刀双掷开关S用来调节“加热”和“保温”两种工作状态，R0为电热丝。

16.4科学探究:电流的热效应同步习题一．选择题1．如图所示的家用电器中，主要利用电流的热效应工作的是（）A．B．C．D．2．一个“220V 300W“的电热杯，一个“220V 300W”的煮蛋器，一台“220V 300W“的小型洗衣机，分别接在220V的电压下，则相同时间内它们产生的热量（）A．小型洗衣机最少B．电热杯最少C．煮蛋器最少D．一样多3．一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，线圈中通过的电流为10A．这台电动机工作1s产生的热量为（）A．3800J B．72200J C．200J D．4000J4．如图电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（）A．导线的绝缘皮隔热B．导线散热比电阻丝快C．通电导线的电流小于通过电阻丝的电流D．导线的电阻远小于电阻丝的电阻，导线上产生的热量较少5．电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（）A．导线的绝缘皮隔热B．通过导线的电流小于通过电阻丝的电流C．导线散热比电阻丝快D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少6．如图所示，是研究电流热效应的部分实验电路，已知R甲＞R乙．比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A．U甲＝U乙，Q甲＝Q乙B．U甲＜U乙，Q甲＞Q乙C．U甲＞U乙，Q甲＞Q乙D．U甲＜U乙，Q甲＜Q乙7．两个电热器的电阻之比是3：2，把它们串联在电路中使用，在相同时间内它们放出的热量之比是（）A．3：2B．2：3C．9：4D．4：98．通过阻值为R欧姆电阻丝的电流强度为I安培，则1秒钟产生的热量，在下列四种表述中正确的是（）A．I2R瓦特B．I2焦耳/秒C．I2R焦耳D．I2R安培2•欧姆9．下列电路中，已知R1、R2为加热电阻，电源电压相等，且R1＜R2，则在相同的时间内，整个电路产生的电热最少的是（）A．B．C．D．10．如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U形管内的液柱可以显示空气温度的变化。
