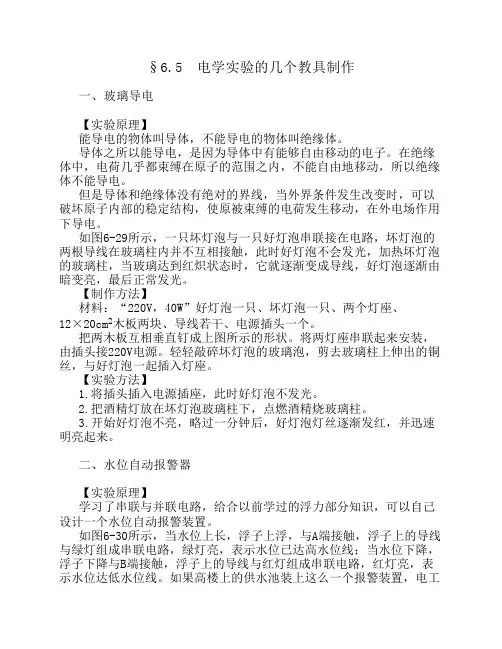

§6.5 电学实验的几个教具制作一、玻璃导电【实验原理】能导电的物体叫导体，不能导电的物体叫绝缘体。

导体之所以能导电，是因为导体中有能够自由移动的电子。

在绝缘体中，电荷几乎都束缚在原子的范围之内，不能自由地移动，所以绝缘体不能导电。

但是导体和绝缘体没有绝对的界线，当外界条件发生改变时，可以破坏原子内部的稳定结构，使原被束缚的电荷发生移动，在外电场作用下导电。

如图6-29所示，一只坏灯泡与一只好灯泡串联接在电路，坏灯泡的两根导线在玻璃柱内并不互相接触，此时好灯泡不会发光，加热坏灯泡的玻璃柱，当玻璃达到红炽状态时，它就逐渐变成导线，好灯泡逐渐由暗变亮，最后正常发光。

【制作方法】材料：“220V，40W”好灯泡一只、坏灯泡一只、两个灯座、12×20cm2木板两块、导线若干、电源插头一个。

把两木板互相垂直钉成上图所示的形状。

将两灯座串联起来安装，由插头接220V电源。

轻轻敲碎坏灯泡的玻璃泡，剪去玻璃柱上伸出的铜丝，与好灯泡一起插入灯座。

【实验方法】1.将插头插入电源插座，此时好灯泡不发光。

2.把酒精灯放在坏灯泡玻璃柱下，点燃酒精烧玻璃柱。

3.开始好灯泡不亮，略过一分钟后，好灯泡灯丝逐渐发红，并迅速明亮起来。

二、水位自动报警器【实验原理】学习了串联与并联电路，给合以前学过的浮力部分知识，可以自己设计一个水位自动报警装置。

如图6-30所示，当水位上长，浮子上浮，与A端接触，浮子上的导线与绿灯组成串联电路，绿灯亮，表示水位已达高水位线；当水位下降，浮子下降与B端接触，浮子上的导线与红灯组成串联电路，红灯亮，表示水位达低水位线。

如果高楼上的供水池装上这么一个报警装置，电工师傅就知道什么时候应该打开水泵抽水，什么时候应该关闭水泵停止抽水。

【制作方法】材料：高橙饮料瓶两个、10ml口服液瓶一个、圆珠笔芯一支、18×30(cm2)三夹板一块、2号电池一对、红，绿小电珠各一颗、导线若干、橡皮塞、粘胶、铁丝等。

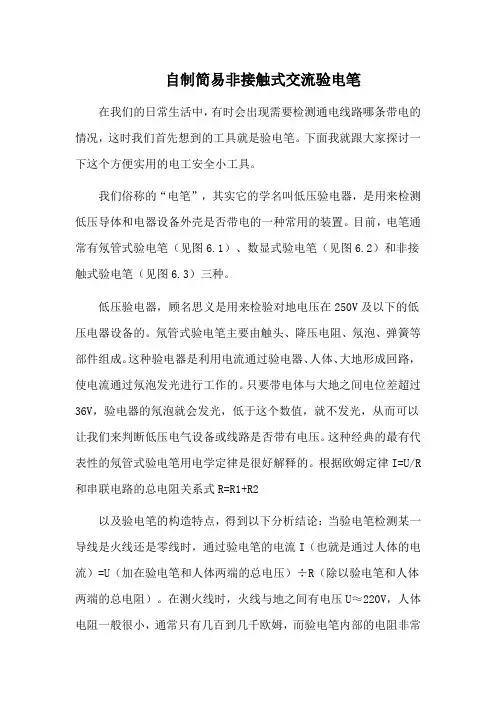

自制简易非接触式交流验电笔在我们的日常生活中，有时会出现需要检测通电线路哪条带电的情况，这时我们首先想到的工具就是验电笔。

下面我就跟大家探讨一下这个方便实用的电工安全小工具。

我们俗称的“电笔”，其实它的学名叫低压验电器，是用来检测低压导体和电器设备外壳是否带电的一种常用的装置。

目前，电笔通常有氖管式验电笔（见图6.1）、数显式验电笔（见图6.2）和非接触式验电笔（见图6.3）三种。

低压验电器，顾名思义是用来检验对地电压在250V及以下的低压电器设备的。

氖管式验电笔主要由触头、降压电阻、氖泡、弹簧等部件组成。

这种验电器是利用电流通过验电器、人体、大地形成回路，使电流通过氖泡发光进行工作的。

只要带电体与大地之间电位差超过36V，验电器的氖泡就会发光，低于这个数值，就不发光，从而可以让我们来判断低压电气设备或线路是否带有电压。

这种经典的最有代表性的氖管式验电笔用电学定律是很好解释的。

根据欧姆定律I=U/R 和串联电路的总电阻关系式R=R1+R2以及验电笔的构造特点，得到以下分析结论：当验电笔检测某一导线是火线还是零线时，通过验电笔的电流I（也就是通过人体的电流）=U（加在验电笔和人体两端的总电压）÷R（除以验电笔和人体两端的总电阻）。

在测火线时，火线与地之间有电压U≈220V，人体电阻一般很小，通常只有几百到几千欧姆，而验电笔内部的电阻非常大，通常有几兆欧，通过验电笔的电流（也就是通过人体的电流）很小，通常不到1mA，这样小的电流通过人体时，对人没有伤害，而这样小的电流通过验电笔的氖泡时，氖泡会发光。

测零线时，U=0，I=0，也就是没有电流通过验电笔的氖泡，氖泡不发光。

这样我们就可以根据氖泡是否发光判断交流线路是火线还是零线了。

数显式验电笔与氖管式验电笔主要区别就是前者笔体本身带LED 显示屏，可以直观读取测试电压数值，还有就是数显式验电笔多了一个感应测电极。

数显式验电笔的辅助功能非常强大，比如判断感应电、判别交流电源同相或异相、区别交流电和直流电、判别直流电的正负极、作为零线监视器、判别物体是否产生有静电、粗估电压、判断用电器接脚是否接触良好等。

四年级电路检测器制作步骤标题：四年级电路检测器的制作步骤在科学的世界里，电是无处不在的。

为了让孩子们更好地理解电的概念和应用，学校常常会让学生做一些简单的科学实验，比如制作电路检测器。

在这个过程中，孩子们不仅能学到电的基本知识，还能培养他们的动手能力和创新思维。

以下就是以四年级学生的视角来介绍如何制作一个简单的电路检测器。

一、准备工作首先，我们需要准备一些材料。

这些材料包括：一块电池（最好是9V的），一根导线，一个小灯泡，一个开关，还有一些电线。

这些材料可以在学校的实验室或者家里的工具箱里找到。

二、连接电池和小灯泡接下来，我们要开始制作电路检测器了。

首先，我们将电池的正极与导线的一端连接起来，然后将导线的另一端与小灯泡的一个触点连接起来。

这样，我们就完成了电路的一部分。

三、连接开关和小灯泡然后，我们将开关的一端与小灯泡的另一个触点连接起来。

接着，我们将开关的另一端与电池的负极连接起来。

这样，我们就完成了电路的另一部分。

四、测试电路检测器现在，我们可以测试我们的电路检测器了。

我们打开开关，如果小灯泡亮了，那么说明我们的电路检测器工作正常。

如果小灯泡没有亮，那么我们就要检查一下我们的电路是否连接正确。

五、理解电路检测器的工作原理电路检测器的工作原理其实很简单。

当我们将开关打开时，电流就会从电池的正极出发，经过导线和小灯泡，最后回到电池的负极。

在这个过程中，小灯泡会发光，这就说明有电流通过。

如果我们用电路检测器去接触其他的电器设备，比如电视机或者电脑，如果小灯泡也亮了，那么就说明这个电器设备也是通电的。

六、注意事项在制作电路检测器的过程中，有一些事项需要注意。

首先，我们在连接电池和导线的时候，一定要确保电池的正极和负极不会直接接触，否则会发生短路，可能会引发火灾。

其次，我们在连接开关和小灯泡的时候，也要确保开关的两端不会直接接触，否则也会发生短路。

最后，我们在使用电路检测器的时候，要避免接触到电源插座或者其他高压电源，以免发生触电事故。

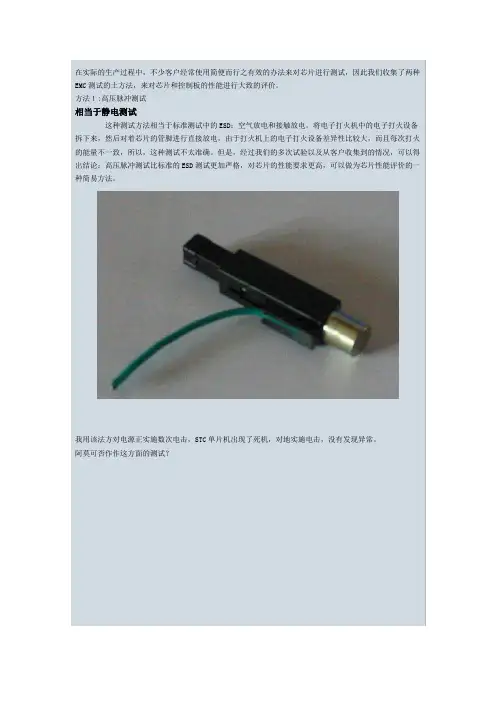

在实际的生产过程中，不少客户经常使用简便而行之有效的办法来对芯片进行测试，因此我们收集了两种EMC测试的土方法，来对芯片和控制板的性能进行大致的评价。

方法１:高压脉冲测试
相当于静电测试
这种测试方法相当于标准测试中的ESD：空气放电和接触放电。

将电子打火机中的电子打火设备拆下来，然后对着芯片的管脚进行直接放电，由于打火机上的电子打火设备差异性比较大，而且每次打火的能量不一致，所以，这种测试不太准确。

但是，经过我们的多次试验以及从客户收集到的情况，可以得出结论：高压脉冲测试比标准的ESD测试更加严格，对芯片的性能要求更高，可以做为芯片性能评价的一种简易方法。

我用该法方对电源正实施数次电击，STC单片机出现了死机，对地实施电击，没有发现异常。

阿莫可否作作这方面的测试？
相当于EFT测试
方法2：脉冲辐射组合测试
下图位脉冲辐射组合测试的原理分析，它主要是从两个方面来考察芯片的性能：
◆交流接触器的闭合和断开，在导线上会有通断电流，导线周围产生磁场，干扰控制系统；
◆采用继电器的通断控制使交流接触器的不断开合，交流接触器的电感线圈会产生很将的感应电势，通过电源线来干扰整个系统的稳定性，可以模拟EFT测试。

测试的强度与绕在控制板上的导线圈数有关，圈数越多，干扰越强。

根据经验，超过10圈，芯片仍然正常运行，该芯片的抗干扰性能便相当不错。

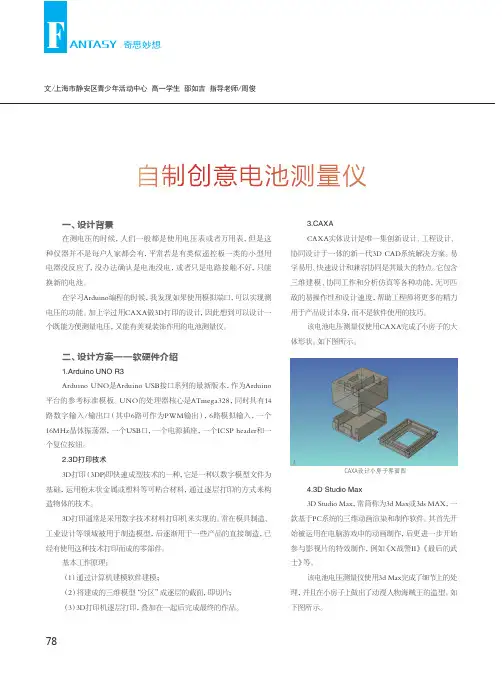

78奇思妙想FANTASY在测电压的时候，人们一般都是使用电压表或者万用表，但是这种仪器并不是每户人家都会有，平常若是有类似遥控板一类的小型用电器没反应了，没办法确认是电池没电，或者只是电路接触不好，只能换新的电池。

在学习Arduino编程的时候，我发现如果使用模拟端口，可以实现测电压的功能。

加上学过用CAXA做3D打印的设计，因此想到可以设计一个既能方便测量电压，又能有美观装饰作用的电池测量仪。

二、设计方案——软硬件介绍1.Arduino UNO R3Arduino UNO是Arduino USB接口系列的最新版本，作为Arduino 平台的参考标准模板。

UNO的处理器核心是ATmega328，同时具有14路数字输入/输出口（其中6路可作为PWM输出），6路模拟输入，一个16MHz晶体振荡器，一个USB口，一个电源插座，一个ICSP header和一个复位按钮。

2.3D打印技术3D打印（3DP)即快速成型技术的一种，它是一种以数字模型文件为基础，运用粉末状金属或塑料等可粘合材料，通过逐层打印的方式来构造物体的技术。

3D打印通常是采用数字技术材料打印机来实现的。

常在模具制造、工业设计等领域被用于制造模型，后逐渐用于一些产品的直接制造，已经有使用这种技术打印而成的零部件。

基本工作原理：（1）通过计算机建模软件建模；（2）将建成的三维模型“分区”成逐层的截面，即切片；（3）3D打印机逐层打印，叠加在一起后完成最终的作品。

文/上海市静安区青少年活动中心 高一学生 邵如吉 指导老师/周俊CAXA实体设计是唯一集创新设计、工程设计、协同设计于一体的新一代3D CAD系统解决方案。

易学易用、快速设计和兼容协同是其最大的特点。

它包含三维建模、协同工作和分析仿真等各种功能，无可匹敌的易操作性和设计速度，帮助工程师将更多的精力用于产品设计本身，而不是软件使用的技巧。

该电池电压测量仪使用CAXA完成了小房子的大体形状。

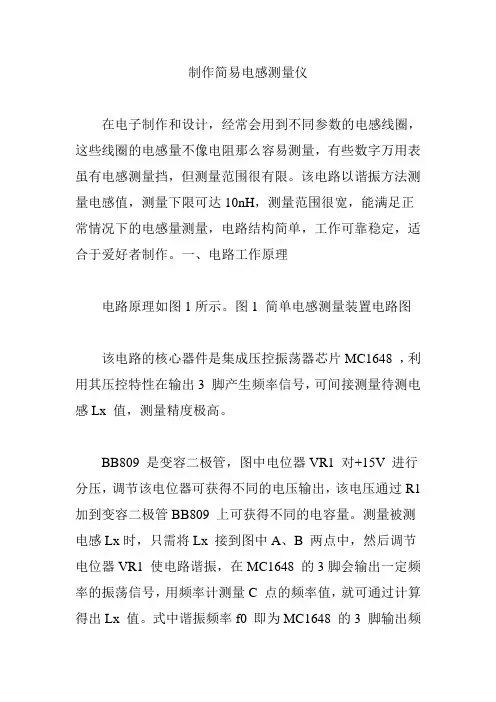

制作简易电感测量仪在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。

该电路以谐振方法测量电感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。

一、电路工作原理电路原理如图1所示。

图1 简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片MC1648 ，利用其压控特性在输出3 脚产生频率信号，可间接测量待测电感Lx 值，测量精度极高。

BB809 是变容二极管，图中电位器VR1 对+15V 进行分压，调节该电位器可获得不同的电压输出，该电压通过R1 加到变容二极管BB809 上可获得不同的电容量。

测量被测电感Lx时，只需将Lx 接到图中A、B 两点中，然后调节电位器VR1 使电路谐振，在MC1648 的3脚会输出一定频率的振荡信号，用频率计测量C 点的频率值，就可通过计算得出Lx 值。

式中谐振频率f0 即为MC1648 的3 脚输出频率值，C 是电位器VR1 调定的变容二极管的电容值，可见要计算Lx的值还需先知道C 值。

为此需要对电位器VR1 刻度与变容二极管的对应值作出校准。

为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。

如图6—7(b)所示，该标准线圈电感量为0.44μH。

校准时，将RF 线圈L0 接在图（a）的A、B 两端，调节电位器VR1 至不同的刻度位置，在C 点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1 刻度盘不同刻度的电容量。

附表给出了实测取样对应关系。

二、元器件选择集成电路IC 可选择Motoroia 公司的VCO（压控振荡器）芯片。

VR1 选择多圈高精度电位器。

其它元器件按电路图所示选择即可。

三、制作与调试方法制作时，需在多圈电位器轴上自制一个刻度盘，并带上指针。

电化学系统的性能测试方法电化学系统是指在电化学领域中应用的各种设备、电池、传感器等与电化学现象有关的器材，其性能的好坏直接关系到电化学实验和应用的结果。

因此，对电化学系统的性能进行准确的测试和评价至关重要。

本文将介绍电化学系统性能测试的基本方法和常见的测试仪器。

1. 循环伏安法循环伏安法是一种常用的电化学性能测试方法，通过对电极的偏置电位进行连续的电位循环，使电化学反应过程在正反两个极限电位附近进行，从而绘制出电流-电位曲线，得出反应的动力学参数和体系的电化学特性。

该方法常用于电极材料的电化学储能性能研究和电解质的电化学稳定性测试。

2. 恒流充放电法恒流充放电法是一种测试电化学储能材料性能的常用方法，它通过在电解液中施加固定的电压或电流，使材料充放电，观察并记录充放电过程中的电位变化和电容变化，从而得出电化学储能材料的容量、循环寿命等性能指标。

该方法常用于锂离子电池、超级电容器等电化学储能领域。

3. 交流阻抗法交流阻抗法是一种非破坏性电化学测试方法，该方法通过施加交流电位，测量电化学系统的交流阻抗谱，从而得出体系中各种电化学反应的动力学参数，以及氧化物和还原物的介电特性等信息。

该方法常用于电解质、气体传感器、腐蚀研究等领域。

4. 原位红外光谱法原位红外光谱法是一种非破坏性电化学测试方法，该方法通过在电极表面施加外场（如电压、电流等），同时使用红外光谱仪监测体系中的反应产物，从而实现体系反应的原位红外光谱测试。

该方法可广泛应用于电极催化反应、电化学合成等领域。

在进行电化学系统性能测试时，还需要注意以下几点：1. 选择合适的测试方法和测试仪器，根据具体实验目的和样品特性选择合适的测试方法和测试仪器。

2. 严格控制实验参数，如电极材料的制备、电解液的配制等，都应该按照严格的实验标准进行操作。

3. 进行数据分析和处理，对测试结果进行必要的数据处理和统计分析，从而获得可靠的检测结果。

4. 根据测试结果进行进一步的优化和改进，如优化电解液组分、改进电极材料结构等，以提高电化学系统的性能。

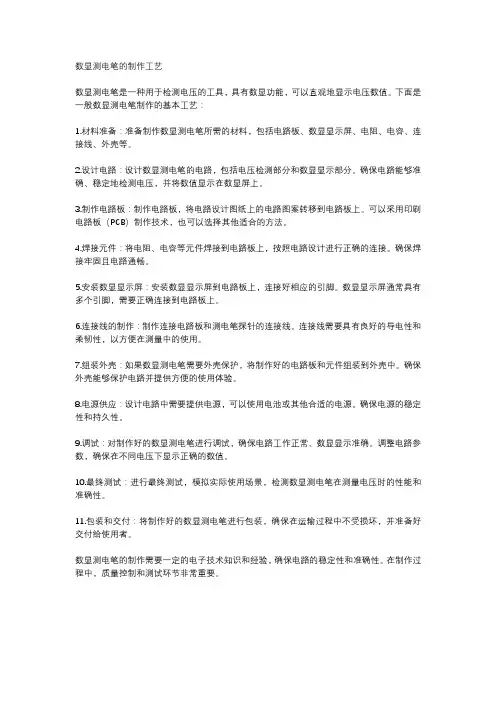

数显测电笔的制作工艺数显测电笔是一种用于检测电压的工具，具有数显功能，可以直观地显示电压数值。

下面是一般数显测电笔制作的基本工艺：1.材料准备：准备制作数显测电笔所需的材料，包括电路板、数显显示屏、电阻、电容、连接线、外壳等。

2.设计电路：设计数显测电笔的电路，包括电压检测部分和数显显示部分。

确保电路能够准确、稳定地检测电压，并将数值显示在数显屏上。

3.制作电路板：制作电路板，将电路设计图纸上的电路图案转移到电路板上。

可以采用印刷电路板（PCB）制作技术，也可以选择其他适合的方法。

4.焊接元件：将电阻、电容等元件焊接到电路板上，按照电路设计进行正确的连接。

确保焊接牢固且电路通畅。

5.安装数显显示屏：安装数显显示屏到电路板上，连接好相应的引脚。

数显显示屏通常具有多个引脚，需要正确连接到电路板上。

6.连接线的制作：制作连接电路板和测电笔探针的连接线。

连接线需要具有良好的导电性和柔韧性，以方便在测量中的使用。

7.组装外壳：如果数显测电笔需要外壳保护，将制作好的电路板和元件组装到外壳中。

确保外壳能够保护电路并提供方便的使用体验。

8.电源供应：设计电路中需要提供电源，可以使用电池或其他合适的电源。

确保电源的稳定性和持久性。

9.调试：对制作好的数显测电笔进行调试，确保电路工作正常、数显显示准确。

调整电路参数，确保在不同电压下显示正确的数值。

10.最终测试：进行最终测试，模拟实际使用场景，检测数显测电笔在测量电压时的性能和准确性。

11.包装和交付：将制作好的数显测电笔进行包装，确保在运输过程中不受损坏，并准备好交付给使用者。

数显测电笔的制作需要一定的电子技术知识和经验，确保电路的稳定性和准确性。

在制作过程中，质量控制和测试环节非常重要。

中学生物理电学diy实验
中学生物理电学DIY实验有很多有趣的选择。

以下是一些建议的实验：
1. 制作简易电动机：这个实验需要的材料包括一个圆柱形强磁体、一根裸露的铜导线（粗一点为好）和一节干电池。

将裸露的铜导线用钳子弯成形状，然后将其夹在强磁体上，确保接触良好。

轻轻地拨动铜导线，它就会转动起来。

这个实验可以很好地说明电动机工作的原理：磁场对电流的作用。

2. 电路游戏：使用黏土和纸张制作电路实验，这是一个创新和有趣的方式，让学生们在动手中获得满足和新鲜感。

例如，制作一个“特斯拉”，它的眼睛可以通过电路发光，让学生理解导电黏土是如何导电的。

3. 改装电器：这个实验需要一些电子知识和技能，但也是一个很好的电学实验。

比如，可以尝试改装一个床头开关，使其在通电时变为常温焊接时间，断电时变为低温保温等待时间。

这不仅可以学习电学知识，还可以学习一些实用的生活技能。

这些实验不仅可以增强学生对电学知识的理解，还可以提高他们的动手能力和创新思维。

但是，进行实验时一定要注意安全，避免触电等危险情况的发生。

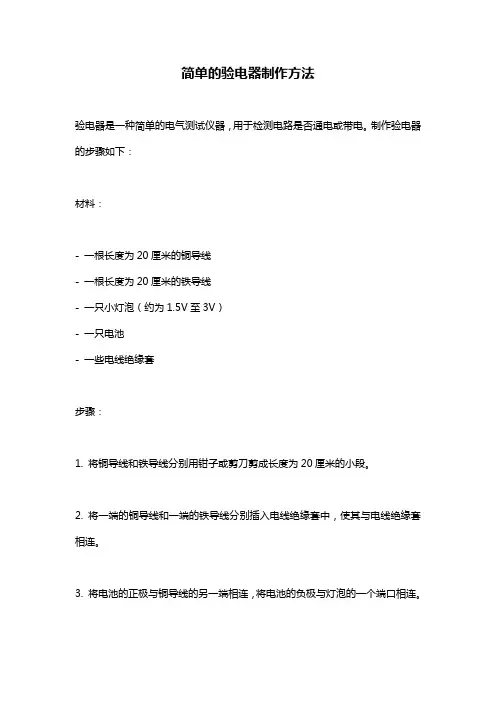

简单的验电器制作方法
验电器是一种简单的电气测试仪器，用于检测电路是否通电或带电。

制作验电器的步骤如下：
材料：
- 一根长度为20厘米的铜导线
- 一根长度为20厘米的铁导线
- 一只小灯泡（约为1.5V至3V）
- 一只电池
- 一些电线绝缘套
步骤：
1. 将铜导线和铁导线分别用钳子或剪刀剪成长度为20厘米的小段。

2. 将一端的铜导线和一端的铁导线分别插入电线绝缘套中，使其与电线绝缘套相连。

3. 将电池的正极与铜导线的另一端相连，将电池的负极与灯泡的一个端口相连。

4. 将灯泡的另一个端口与铁导线的另一端相连。

5. 确保电路没有短路，然后用手触摸铁导线的另一端，如果灯泡亮了则说明电路通电。

注意事项：
1. 制作时要注意安全，避免电击和火灾。

2. 电池不要长时间连接，以免损坏灯泡。

3. 验电器只适用于低电压电路的测试，不能用于高压电路的测试。

4. 制作时要注意电线和灯泡的极性，以免连接错误导致测试不准确。

以上是制作简单验电器的方法，希望能对您有所帮助。

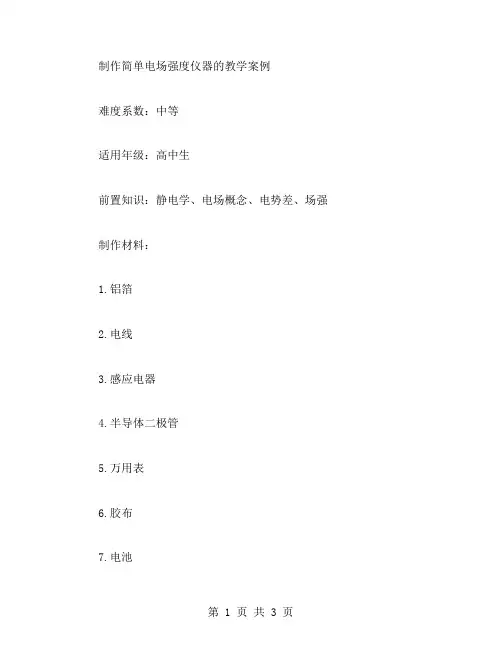

制作简单电场强度仪器的教学案例难度系数：中等适用年级：高中生前置知识：静电学、电场概念、电势差、场强制作材料：1.铝箔2.电线3.感应电器4.半导体二极管5.万用表6.胶布7.电池8.钳子步骤：1.将铝箔剪成一条长约15厘米，宽度约1厘米的长条。

2.将铝箔上下两端叠起，用钳子将两端固定。

3.在铝箔的一端剪掉一小段，再将其折叠成锐角形，形成一个小圆锥。

4.将感应电器的电线分别与阴极和阳极相连，再将感应电器插入小圆锥的顶部。

5.将万用表设置在电压档位位置，连接电极和正极。

6.使用胶带将感应电器和铝箔绑起来，确保能够保持在一定的角度，以便于检测电场强度。

7.将半导体二极管插入铝箔的两端，用胶带固定。

8.将电池的两极分别与铝箔的两端相连，确保两端分别与二极管的正极和负极连接。

9.检测装置是否连接正确，把装置置于一个离电荷或电极远的地方，观察指针表的示数变化，看是否能够测量出正负电荷。

讲解在这个案例中，我们使用简单的构造和手工设计，使用电气元件，制作出了一个单独测量电场强度的设备。

我们通过这个装置，用ppi或Livemetrics测量电场强度。

其工作原理是通过感应电器，将感应电器的电线一个接触上导线，另一个接到单极管上，而电极的两端与那个阴极和阳极相连，表针就能指示出正负电荷及其强度。

电场强度是电场在某一点上产生的作用力与电荷之比。

由于电场强度是矢量，它同时具有方向和大小。

电场强度的单位是牛/库仑（N/C）。

通过我们制作的仪器，我们可以简单地测量电场强度，同时了解到静电学和电场概念这个科学领域的实验方案。

总结制作简单电场强度仪器虽然相对简单，但也能很好地展示一些物理学科中的相关概念，让学生能更好地理解和理解这些课程内容。

学生掌握了这些物理学概念后，将有助于他们更好地理解电场强度等相关知识点。

此教学案例旨在引导学生更深入地探索这些概念及其相关知识点，并基础上进一步了解物理学领域的其他内容。

简易电池内阻测试仪制作电池内阻是指电池对外提供电流时，电池内部阻力的大小。

电池内阻的大小会影响电池的工作效率和实际输出电压，因此对于电池内阻的测试非常重要。

本文将介绍一种简易的电池内阻测试仪的制作方法。

材料准备：1.直流电源2.电流表3.电压表4.电阻箱5.多用途测试仪（万用表）6.开关7.连线材料步骤1：制作测试电路首先，将直流电源连接到电阻箱的输入端，然后将电阻箱的输出端与电池的正负极相连。

将电流表和电压表分别连接到电阻箱的输出端和电池的负极上。

最后，用开关将电流表与电阻箱的输入端连接起来。

步骤2：测量测试电路参数使用万用表来测量直流电源的输出电压和电阻箱的阻值。

将测试电路接通后，记录下直流电源的输出电压和电阻箱的阻值。

步骤3：测量电池电压和电流使用万用表的电压测量功能测量电池的电压，并使用电流表测量电池输出的电流。

步骤4：计算电池内阻根据测量得到的数据，使用欧姆定律和电源内阻的计算公式来计算电池的内阻。

电池内阻=(测试电阻箱阻值-直流电源输出电压/测量电池电流)*1000步骤5：重复测试和校准为了确保测试结果的准确性，应该进行多次测试并记录下各项数据。

如果多次测试得到相似的结果，说明测试结果较为准确。

如果测试结果有较大偏差，可能需要对测试仪进行校准。

需要注意的是，这种简易的电池内阻测试仪只能用于对小功率电池（如干电池、锂电池）进行测试。

对于大功率电池（如蓄电池、汽车电瓶）的测试，需要使用专业的设备来完成。

总结：本文介绍了一种简易的电池内阻测试仪的制作方法，通过测量电池的电压和电流，并利用欧姆定律进行计算，可以得到电池的内阻。

这种测试仪的制作比较简单，但是只适用于小功率电池的测试。

对于大功率电池的测试，需要使用专业设备来完成。

自制大功率三极管测试仪电路原理如下图所示，变压器B输出=组电源。

第一组经D1一D4（桥堆）整流输出测量电压。

第二组经二极管D5一D8整流输出极性转换控制电压。

因为测量NPN与PNP型管时的电流方向不同。

因此用开关K2和继电器J，分别控制电源电压的极性和基极电流与集电极电流的方向。

开关K2为NPN与PNP型极性转换开关。

发光二极管D10、D11为NPN与PNP型指示灯。

K2所在位置为NPN型测量电路。

即电压上正下负。

其发光管D10正压亮指示NPN型测量。

Dll反压灭。

三极管V因反向偏置而截止。

继电器J不吸合。

J常闭触点J1—1、J1一2、J1一3.J1-4闭合。

J的动触点接通图中的左端。

当K2扳到PNP型测量位置时，发光管D11点亮。

指示PNP型测量。

D10反压灭，二极管D12正向导通。

使三极管v转为正向偏置而导通，继电器J吸合。

常开触点点J1—1、J1一2、J1一3、J1-4闭合。

从而改变基极和集电极的电流方向。

调电位器w即可测量大电流下的Hfe。

制作时。

D1一1）4选用≥15A的桥堆。

K1、K2分别用KNX—1和2刀2位的KN3—3型钮子开关，J选用JlRXB—1型的且有4组常开、常闭触点的继电器。

基极电流表和集电极电流表分别选用满度为100mA和内附分流器满度为10A.型号为85C0一1的直流电流表。

变压器的功率应≥120W。

测试仪的外壳可用厚5mm的层压板制作，并用广告用的黑色即时贴粘在外壳上；面板用白色的即时贴粘上。

这样。

一个外壳漂亮的仪器箱呈现在眼前，见右图。

整个电路可用搭接的方式安装。

散热片采用厚1.2mm的铝板弯成形状。

装在面板的右边上。

并用丝攻攻一M3的孔用于紧固被测管。

散热片直接与电路中的c极连接，b、e极分别接在面板的香蕉插座上。

把被测管装在散热片上用M3×1Omm的螺钉紧固。

用焊有香蕉插头与鱼夹的连线插在b、e插座上。

鱼夹分别夹在被测管的b、e脚上。

根据被测管的极性扳动K2的位置。

简易电路检测器的制作方法
嘿，大家知道吗，我们自己就能制作一个简易电路检测器呢！这可太有意思啦！
首先呢，我们要准备一些材料。

一个电池，几根导线，一个小灯泡，这就差不多啦！然后开始制作，把电池的正极和一根导线连接起来，再把小灯泡和另一根导线连接，最后把这两根导线连接起来，哇塞，简易电路检测器就做好啦！但是这里要注意哦，连接的时候一定要牢固，可不能松松垮垮的，不然可就不好用啦！而且导线的长短要合适，太长太短都不行哦！
在制作过程中，安全性可是非常重要的呀！电池要选择合适的，可不能用那种快没电的或者质量不好的，不然可能会有危险呢！还有就是连接的时候一定要小心，别不小心碰到电池的正负极，那可就糟糕啦！稳定性也很关键呀，我们做的这个检测器要能稳定地工作，不能一会儿亮一会儿不亮的，那可不行！
这个简易电路检测器的应用场景可多啦！比如说，我们可以用它来检测家里的一些小电器是不是坏了，是不是很方便呀！它的优势也很明显呀，制作简单，材料容易找到，而且还能让我们学到好多电路知识呢！
我就曾经用自己做的这个检测器检测过一个小玩具，哎呀，一检测就发现是里面的电路出问题啦！这可帮了大忙了，不然都不知道该怎么修呢！
总之，自己制作简易电路检测器真的是一件超级有趣又实用的事情呀！大家都快来试试吧！。

四年级电路检测器制作步骤
以下是四年级电路检测器的制作步骤：
准备材料：需要电池、小灯泡、导线和一些其他可能的辅助材料。

组装电路检测器：使用电池、小灯泡和导线制作一个电流检测器。

首先，将电池的正负极分别连接到小灯泡的两个引脚上，形成一个闭合的电路。

然后，用导线将电路检测器的两端引出来，以便后续检测电路。

检测电路：使用电路检测器检测电路中所发生的故障。

将电路检测器的两端分别接触电路的不同部分，观察小灯泡是否亮起。

如果小灯泡亮起，说明电路是通的；如果小灯泡不亮，说明电路中存在故障。

找出故障原因：如果电路中存在故障，需要找出故障原因。

可能的故障原因包括导线断开、电池没电、电路接触不良等。

可以使用替换法，逐一检查电路中的各个部分，找出故障所在。

修复电路：根据故障原因，采用相应的方法修复电路。

例如，如果导线断开，需要重新连接导线；如果电池没电，需要更换电池；如果电路接触不良，需要重新调整电路连接。

拆分器材：完成电路检测后，需要将电路检测器拆分，将电池、小灯泡和导线等器材整理好，以便下次使用。

在制作电路检测器的过程中，需要注意安全。

使用电池时，要避免电池短
路和过度放电；在检测电路时，要避免触电和短路等危险情况。

同时，还需要认真阅读实验步骤，严格按照步骤进行操作，确保实验的成功和安全。

电阻电容电感测试仪的设计与制作摘要：本系统采用AVR mega16作为测量核心芯片，由DDS产生正弦波信号，经过自动平衡电桥电路中的被测元件与标准电阻，再由相敏检波电路与A/D转换电路，测量出被测元件两侧的电压，单片机根据矢量电压的比例关系将相应的容抗感抗以及阻值计算出来，利用计算值将被测元件的其他参数计算出来，然后显示在LCD上。

该仪器可以分量程进行电阻、电感、电容的测量，并实现数据的存储，可回看测量过的十组数据。

此外还能实现时钟的显示等。

关键词：电感电阻电容测试仪，自动平衡电桥，相敏检波器，A/D转换1、系统方案的比较与选择1.1测量方式方案一：采用谐振法，用被测的器件与标准电容电阻电感组成振荡电路，通过测量产生的信号的频率，计算得出被测器件的参数。

方案二：采用伏安法测量电阻电感电容，测量出被测器件两端的电压与经过器件的电流，经过单片机进行傅里叶分析，得到复阻抗的实部与虚部，对实部与实部进行相应的计算，便可得出阻值电感量与电容量。

方案三：利用自动平衡电桥，由集成运放提供“虚地”，使电桥中“虚地”点始终保持零电位，然后再进行电压有效值与相位角的测量，便可得出感抗容抗与阻值，进而得出被测器件的参数。

方案一通常需要很高的频率激励信号，一般无法完成较高精度的测量，并且其对振荡电路各器件参数要求较高，实现起来较为困难。

方案二硬件较为简单，但是利用mega16进行傅里叶分析较为困难。

方案三相比与前两个方案，电路较为稳定，测量也较为准确，因此在这我们采用方案三（原理图见图3）。

1.2正弦信号发生电路方案一：利用带宽高于1MHz的集成运放，如OP37，以及电容电感电阻，组成RLC或RC振荡电路，通过自激震荡产生正弦波信号，再通过信号放大电路与滤波电路，得到需要的正弦波。

经过调整相应的电阻电容值，便可调整信号的幅值与频率。

方案二：利用AD9851，加上外部晶振、滤波电路与放大电路，通过单片机的控制，便可以产生相应频率的正弦波。

科研设备定做方案科研设备通常需要根据实验需求进行定做，以满足研究的需要。

在此，本文将就科研设备定做的需求、过程和注意事项进行探讨。

1. 科研设备定做需求科研设备的定做需求通常来自于实验设计或实验场景的需要。

例如，研究高温合成反应时需要高温反应器，研究新型材料的电学性能时需要自制电学测试装置等。

科研设备的定做需求应当充分考虑实验需求和科研目的，以尽可能满足实验需要。

2. 科研设备定做流程科研设备的定做流程主要包括需求分析、方案设计、制造与装配、调试和验收等环节。

2.1 需求分析需求分析环节是科研设备定做的前置工作，其目的是明确实验需求，确定设备的功能、规格、性能等要求，为后续的方案设计提供依据。

在需求分析环节中，研究人员应当提供详细的实验需求以及可能的技术要求，并与设备制造商进行深入的交流和沟通，以便更加准确地理解实验需求，确保最终定做出的设备能够满足实验目的。

2.2 方案设计方案设计环节是根据实验需求和技术要求对科研设备进行方案设计的过程。

在这一环节中，研究人员应当与设备制造商共同探讨设计方案，制定设备的设计方案和技术路径，并确定具体的设计方案和技术指标。

2.3 制造与装配科研设备制造与装配环节包括设备的试制、加工、零部件制造、装配和调试等过程。

制造与装配环节的主要工作是根据实验需求和方案设计制作出符合需求的设备，并进行安装调试和功能验证等工作，确保设备性能和功能的稳定可靠。

2.4 调试和验收科研设备的调试和验收环节主要是针对设备制作之后的完整设备进行实际的性能测试和功能检测。

在这个环节中，需要对设备进行系统地调试，对设备的各项性能和功能进行评估，以保证设备的可靠性和稳定性，并进行合格的验收。

3. 科研设备定做的注意事项在进行科研设备定做时，需要注意以下几点：3.1 实验需求的清晰明确在科研设备定做前，需要充分了解实验需求，明确实验目的和所需实验功能，以便确定最终设备的精确规格和性能指标。

3.2 设备制造商的选择设备制造商的技术实力、信誉和配套服务等都是选择科研设备制造商时需要考虑的主要因素。

自制简易可靠的电感测量仪概述：本文介绍的电感计利用普通的CMOS反相器构成一个皮尔兹CMOS缓冲振荡器，振荡的频率与LC回路的参数有关，通过测量频率可以间接测量电感，并且测量值与电感的内阻基本无关。

原理简单，无需调试即可正常工作，适合手头有频率计但没有电感表的同好制作。

一、基本原理电路原理见图1。

一个CMOS的六反相器，A、B、C三个非门首尾相连，等效于一个高增益的反相器，其实用只用其中一个也可以，但是一个4069里面有六个非门，留着浪费，三个非门连接还有一个好处就是总增益大于一个非门，这样有利于振荡的稳定。

R1是负反馈电阻，当该部分工作在放大状态时，放大倍数约为：A=R1/R2=2.2M/2.2K=1000倍，JP1处接入电感，它与C1、C2构成平衡共振，频率为fo=12πLxCs，其中Cs=C1C2C1+C2，当频率等于fo时，LC网络将反馈信号反相，刚好形成正反馈，输出一个稳定的振荡信号，这个信号经过一个非门进行整形隔离后，就可以输入频率计，测出频率后根据fo=12πLxCs逆推出Lx。

R2的作用是增加了共振频率周围的偏移相位，提高频率稳定性，也可以理解为增加了共振频率周围的衰减量；R2也使输出信号与LC共振网络隔离，使输出端的波形更接近理想的方波。

该电路的耗电很低，而且只要测量的时候供电即可，因此用一个按键来控制电源的通断即可，用3V的电压即可正常工作，并且一般LC谐振频率受电感内阻影响不大，这对提高一些匝数很多、内阻很大的电感测量精度极有意义。

图 1二、元器件的选择电阻全部采用0.25W的金属膜电阻即可，误差要求不大。

电容要注意一下C1和C2，它们参与了LC谐振，因此必须采用低高频损耗的电容，推荐采用CBB电容，笔者就是采用CBB电容，但绝不能用瓷片电容，否则有可能降低了LC回路的Q值，会影响你的测量量程。

六反相器的选择无多大要求，常用的CD4069，还有74LS04、74HC04等等，差别大同小异，后面再谈。
