金属软连接的选型与安装

软接头的作用和接法
软接头是一种常见的管道连接元件，其主要作用是连接和安装管道，同时可以吸收管道的振动和扭转，以保护管道和相关设备。

软接头的接法有多种方式，以下是常见的几种接法：
1. 波纹软接头：这种接法最适合于连接两个不同的管道，其中一个管道有较大的振动或变形。

波纹软接头的特点是可以承受大的挠曲和角度偏差，以及较大的径向和轴向位移。

2. 橡胶软接头：这种接法适用于低压管道，它具有耐腐蚀、抗老化、密封性好的特点。

橡胶软接头的安装需要用到法兰连接。

3. 金属软接头：这种接法适用于高压和高温环境，金属软接头可以吸收管道的振动和扭转，并承受高度变形和压力。

金属软接头的连接通常采用法兰连接或套接连接。

无论使用哪种接法，下面是软接头的主要作用：
1. 吸收振动：软接头可以减轻管道因温度变化、介质流动等引起的振动，从而可以延长管道和设备的使用寿命。

2. 稳定管道：软接头可以固定管道，以保持管道稳定，从而减少管道移动和振动，以及减小管道与相关设备的摩擦和磨损。

3. 承受压力：软接头可以承受管道内部和外部的压力，从而保护管道和相关设备。

4. 保护管道：软接头可以减轻管道的变形和塑性变形，从而延长管道的使用寿命，避免管道受到损坏和泄漏。

总的来说，软接头在管道系统中具有重要的作用，可以保护管道和相关设备，同时也能提高管道的可靠性和安全性。

因此，在设计和安装管道系统时，需要考虑合适的软接头的类型和接法，以保证管道系统的正常运行和维护。

软线接线方法软线接线是指使用软线连接电器设备或电源的一种方法，它广泛应用于家庭、工业和商业领域。

正确的软线接线方法不仅可以确保电器设备的正常运行，还能有效地保障使用者的安全。

本文将介绍软线接线的方法及注意事项，希望能为大家提供一些帮助。

首先，选择合适的软线是软线接线的第一步。

软线的选择应根据电器设备的功率来确定，一般来说，功率较小的电器设备可以选择直径较细的软线，而功率较大的电器设备则需要选择直径较粗的软线。

此外，软线的长度也要根据实际情况来确定，过长的软线会增加线路阻抗，影响电器设备的使用效果，因此应尽量选择合适长度的软线。

接下来，正确的软线接线方法至关重要。

首先，要确保软线的绝缘层完好无损，没有暴露的金属线。

其次，要根据软线的颜色进行正确的接线，一般来说，蓝色的软线连接零线，棕色的软线连接火线，黄绿色的软线连接地线。

在接线时，要确保软线的端子牢固地连接到电器设备或电源上，避免出现松动或接触不良的情况。

在软线接线过程中，还需要注意一些安全事项。

首先，要确保在接线之前，电源已经断开，并使用万用表等工具进行电压测试，确保没有电压存在，以免触电造成危险。

其次，在接线完成后，要对软线进行绝缘处理，使用绝缘胶带或绝缘套管对软线进行包裹，确保软线不会因外部环境的影响而受损，导致安全隐患。

除了以上的软线接线方法，还需要注意一些日常维护和检查工作。

定期检查软线的连接是否牢固，软线外皮是否有破损，软线端子是否生锈等情况，及时发现问题并进行处理，可以有效地延长软线的使用寿命，避免因软线老化或损坏而引发的安全事故。

总的来说，软线接线方法的正确与否直接关系到电器设备的使用效果和使用者的安全。

因此，在进行软线接线时，务必选择合适的软线，遵循正确的接线方法，并注意日常的维护和检查工作，以确保软线的正常运行和使用者的安全。

希望本文的介绍能够对大家有所帮助，谢谢阅读。

软导线安装作业指导书
（1）自导线端头向内量出l1+△l+25mm，在此处用铁丝绑扎牢，在l1+△l+25mm处划一割铝股印记。

L1为钢锚的钢管长度。

△l为钢管压接时预留伸长值，此值为试压时的实测值△l1＋（3～5）mm。

（2）松开导线端头绑线，将端头一段铝股打开，将露出的钢芯端头用铁丝扎牢，以防剥开铝股后钢芯散股。

用钢锯在剥铝股印记处，割断铝股，当割到内层铝股时，只割到每股直径的3／4处，然后将铝股掰断，以免割伤钢芯。

钢芯剥出后应检查呈原绞制状态，若不呈原绞制状态，应恢复其原绞制状态。

（3）对于大截面特种导线（如LGJQT-1400）因线夹结构的不同，最内一层铝线应比外层少剥30mm，以便铝衬瓦与之压接，增加导电性和握着力。

扩径空心导线切割铝芯时，应留意用铁丝扎牢端部，防止铝芯剥去后造成钢芯松开，难于恢复。

（4）铝线切割一般采纳手锯，切割时应亲密留意防止伤及钢芯，一般当锯切到最内一层铝线的1／2或1／3是用手掰断。

- 1 -。

塑胶件中⾦属螺纹嵌件的类型及埋⼊⽅法⾦属螺纹嵌件，可分为：外螺纹嵌件和内螺纹嵌件，本⽂主要介绍内螺纹嵌件，简称螺母，内螺纹嵌件按材质可分为：铜螺母(C3604黄铜或⽆铅铜)，不锈钢螺母(SUS303)，碳钢螺母(12L14或12L15)。

因铜材质具有较好的导热性以及易加⼯性，实际产品中，铜螺母的应⽤最为⼴泛，所以下⾯主要围绕铜螺母进⾏介绍。

铜螺母的分类⼀、按外圈纹路可分为：1. 直纹：易加⼯，成本低，能提供最⼤扭矩，不过拉出⼒较⼩，纹路中间的凹槽⽬的是增加拉出⼒。

2. 斜纹：平衡了两个⽅向（旋转⽅向和轴线⽅向）的阻⼒，即平衡了拉出⼒和扭矩性能。

1）螺旋纹，与直滚花相⽐，螺旋滚花具有较低的扭矩阻⼒，但轴向拉出阻⼒得到了增加，（注意：螺旋⽅向⼀般为右旋，可以防⽌螺钉在旋紧的过程中出现松脱）。

2）双斜纹（⼋字花），具备左右⽅向的斜纹，可以防⽌螺钉在旋紧或拧开的过程中出现松脱。

3）⽹纹（菱形纹），同样平衡了拉出⼒和扭矩性能。

3. 组合纹路，两种纹路组合，如直纹+斜纹。

⼆、按埋⼊⽅式可分为：1. 热熔/超声波型热熔埋⼊是最常⽤的⼀种埋⼊⽅式，⼀般以热熔机及⼿⼯电烙铁埋⼊，其原理是通过加热压头，并与铜螺母接触，使铜螺母温度升⾼，当温度达到此塑胶⾃⾝的软化温度时，将螺母埋植于胶件中，退出压头，冷却后铜螺母与塑胶件热熔成⼀体。

超声波埋⼊是⼀种通过超声振动,使螺母与塑胶表⾯及内在分⼦间的磨擦⽽使传处到接⼝的温度升⾼，当温度达到此塑胶⾃⾝的软化温度时，将螺母埋植于胶件中，当震动停⽌，⼯件同时在⼀定的压⼒下冷却定形。

从上述原理可以看出，热熔埋⼊和超声波埋⼊的原理和过程其实都差不多，区别在于加热的⽅式不同，所以这两种⽅式所⽤的螺母类型可以归为⼀类，塑胶件的预留孔也可以通⽤。

唯⼀的区别是，热熔埋⼊型常常选⽤铜螺母，因为铜的导热性较好，⽽超声波型可不限定铜材质的螺母，不锈钢或碳钢都可。

由于热熔/超声波型螺母最终还得靠外⼒的作⽤下压⼊，所以螺母的最前端⼀般有导向结构以利于压⼊埋置于塑胶预留孔。

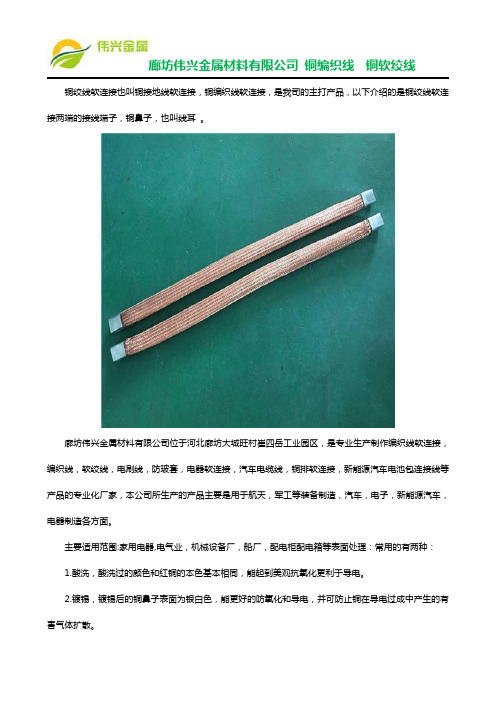

铜绞线软连接也叫铜接地线软连接，铜编织线软连接，是我司的主打产品，以下介绍的是铜绞线软连接两端的接线端子，铜鼻子，也叫线耳。

廊坊伟兴金属材料有限公司位于河北廊坊大城旺村崔四岳工业园区，是专业生产制作编织线软连接，编织线，软绞线，电刷线，防玻套，电器软连接，汽车电缆线，铜排软连接，新能源汽车电池包连接线等产品的专业化厂家，本公司所生产的产品主要是用于航天，军工等装备制造，汽车，电子，新能源汽车，电器制造各方面。

主要适用范围:家用电器,电气业，机械设备厂，船厂，配电柜配电箱等表面处理：常用的有两种：1.酸洗，酸洗过的颜色和红铜的本色基本相同，能起到美观抗氧化更利于导电。

2.镀锡，镀锡后的铜鼻子表面为银白色，能更好的防氧化和导电，并可防止铜在导电过成中产生的有害气体扩散。

铜编织带软连接是由铜编织带或者铜绞线编织而成，在接头压接后，能度转动，一般电流较小或者安装位置宽阔的，我们一般建议用铜编织线软连接；而像载流量大于1500A以上的大电流铜线软连接，我们通常建议客户用铜绞线制作，保证产品的柔软性，增加产品安装机动性。

安装间距较小的电气间，我们也会建议用铜绞线软连接。

铜绞线软连接由多根细圆丝加工而成，但它不是交叉编织，而是如麻花一样相互缠绕着而成的，所以它是实心的，形状是圆形的。

易焊接，无角度限制，外观精美。

广泛使用于高低压电器，真空电器，高低压开关柜，电焊机，汽车，电力机车，电炉，矿用防爆电器，发电机组，碳刷导线的软连接。

欢迎新老客户来电咨询订购铜绞线软连接，也叫导电带、铜线软连接；铜绞线伸缩节等，采用T2无氧铜杆，经多道挤拉工艺拉制成丝，表面裸铜或镀锡或镀银，再进行编织成线，两端压镀锡铜管或直接焊熔做成一体化软连接，或两端接线耳，而成铜线材质：T2无氧铜镀层：表面镀锡处理接触面：采用优质无缝紫铜管，表面可刷洗、镀锡、镀银或镀镍处理。

接触面长度可按安装要求设计，也可按需加工成喇叭口防止铜丝割断现象。

压接方式：按照厚度要求或客户图纸要求，采用不同的冲床、液压机进行压接。

消防管软连接安装方法
消防管软连接通常指的是在消防供水系统中，为了适应管道的热胀冷缩、减震或设备与管道之间的位移补偿而采用的一种柔性连接方式。

以下是消防管软连接的一般安装方法：
1. 选择合适的软连接：根据管道的直径、工作压力、介质类型 水、泡沫混合液等）以及工作温度选择合适型号的软连接。

2. 准备工具和材料：准备所需的工具 如扳手、螺丝刀、切割机等）和辅助材料 如密封圈、紧固件等）。

3. 检查软连接件：在安装前应仔细检查软连接是否有损坏、老化或其他缺陷。

4. 清洁管道接口：确保管道两端的接口清洁无杂质，以免影响密封效果。

5. 安装密封圈：如果软连接套件中包含密封圈，应先正确放置密封圈以防水漏。

6. 连接软接头：将软连接的一端与消防管道的一端对齐，并使用紧固件固定。

确保连接牢固，但不要过度拧紧以免损坏螺纹或密封面。

7. 调整位置：调整软连接的位置，使其在自然状态下不受扭曲或弯曲应力。

8. 连接到另一管道端：用同样的方法将软连接的另一端与另一部分消防管道连接。

9. 检查和测试：完成安装后，全面检查软连接的安装情况，确认没有泄漏点。

进行压力测试以验证系统的密封性和稳定性。

10. 定期维护：投入使用后，定期检查软连接的状况，及时更换损坏的部件。

需要注意的是，在进行消防管软连接安装时，务必遵守相关的消防规范和安全操作规程。

此外，具体的安装步骤和方法可能会因软连接的类型和制造商的不同而有所差异，因此建议参照产品说明书或咨询专业人士进行。

铜软连接作为导电行业的主打配件，作用的广泛，市场的需求也越来越大，供应商，厂家也越来越多，很多厂家为了降低成本，增加利润就用铝线或铝片来代替铜线，铜片，这样一来就大大的降低了铜软连接的使用寿命，更严重的直接导至设备短路烧坏，无法正常工作。

伟兴教你识别其真伪，教你选择好坏。

从色泽上看，好的铜箔片比较柔软，色泽发亮，硬度比一般的铝箔片要高，反复折叠，来回挤压，也能判别真假。

或者直接用硬物刮一下，紫铜里外都是同一颜色的。

从重量来看，同一规格材质尺寸的两件铜软连接，重量重的一定会比轻的质量要好很多。

导电性能要强，在过电流时，重的不易发热。

铜软连接的使用注意事项这点是很多客户都没有重视的点，目前铜软连接的应用的厂家一般是：铜箔软连接用途：可用于变压器安装，高低压开光柜，真空电器，封闭母槽，发电机与母线，整流设备，整流柜与隔离开关之间的连接及母线之间的连接。

在很多电气设备上面，都会用到铜软连接的，我们可以根据用户的需求，进行生产定制铜软连接的。

铜软连接可以根据用户的需求定制，无论在时长、维护、安全等方面，都有着相同、可靠的观念。

虽是如此，那么在使用铜软连接的时候，失效了可以怎么办。

我们可以知道的是，先从焊接方面来找原因，因为焊接的质量，会直接的影响到铜软连接的使用效果的。

还有，如果是因为金属软管装入管路后，所以导致钢丝受力不均，在其他的一些外力因素影响下，出现虚焊处钢丝先拉脱，让整个钢丝网套拉脱，让波纹管不能使用，导致危险的发生，这肯定是不行的。

铜软连接可提高导电率，调整设备安装误差，同时起（减震）工作补偿作用、方便试验和设备检修等作用。

特别针对电力行业，汽车行业研发的铜箔软连接，使用简单安装方便，所以总结来说，对它的安装也要准确，而正确安装对电器的使用也是非常重要的。

波纹膨胀节的规格1. 什么是波纹膨胀节？波纹膨胀节（也称为金属软接头）是一种用于连接管道、设备或机械的弹性元件。

它由一系列波纹形状的金属片组成，可以在压力、温度或振动变化下承受应力，同时允许管道或设备之间发生位移。

2. 波纹膨胀节的作用波纹膨胀节主要有以下几个作用：•补偿位移：当管道系统中存在热胀冷缩、振动或安装误差时，波纹膨胀节可以补偿位移，避免管道系统产生过大的应力。

•吸收振动：在高速流体通过管道时，会产生压力波和振动。

波纹膨胀节可以吸收这些压力波和振动，保护管道及附属设备。

•缓解应力：波纹膨胀节能够平衡管道系统中的应力分布，减少对设备和结构的影响。

•隔离噪音：通过减少流体流过管道时产生的噪音，提供更加安静的工作环境。

3. 波纹膨胀节的规格参数波纹膨胀节的规格参数包括以下几个方面：3.1 材料波纹膨胀节通常采用不锈钢、碳钢、铜、铝等金属材料制造。

不同材料适用于不同的工作环境和介质。

3.2 波纹形状波纹膨胀节的波纹形状有多种选择，常见的有U型、V型、M型等形状。

不同形状的波纹会对波纹膨胀节的性能产生影响。

3.3 尺寸波纹膨胀节的尺寸主要包括管径和长度。

根据实际工程需求，选择合适的尺寸可以确保波纹膨胀节能够正常工作。

3.4 承压能力承压能力是指波纹膨胀节在一定温度下能够承受的最大压力。

根据工程需求和介质特性，选择合适的承压能力可以确保系统安全运行。

3.5 温度范围波纹膨胀节的温度范围是指波纹膨胀节能够正常工作的温度范围。

不同材料和介质对温度的要求不同，需要根据实际情况选择合适的波纹膨胀节。

3.6 耐腐蚀性能由于波纹膨胀节通常用于连接管道，因此其耐腐蚀性能非常重要。

根据介质的酸碱性、盐分等特性，选择具有良好耐腐蚀性能的材料制造波纹膨胀节。

3.7 安装方式波纹膨胀节的安装方式包括法兰连接、对焊连接、卡箍连接等。

根据实际工程需求和管道系统结构，选择合适的安装方式。

4. 波纹膨胀节的选型与安装在选型和安装波纹膨胀节时，需要考虑以下几个因素：•工作条件：包括介质特性（温度、压力、流速等）、工作环境（震动、振动等）等。

金属软管管理规定1 范围本规定适用于管道工程系统中为补偿位移和安装偏差、吸收振动及降低噪声等所采用的波纹金属软管。

2 组成分类2.1 金属软管由波纹管、网套和接头组成，按其管坯和波纹分为以下四类：2.2.1 由无缝管坯制造的环形波纹软管；2.2.2 由无缝管坯制造的螺旋波纹软管；2.2.3 由纵缝焊管坯制造的环形波纹软管；2.2.4 由纵缝焊管坯制造的螺旋波纹软管。

3 设计选型3.1 管道系统中采用金属软管，其设计选型由具备资质的设计单位承担。

3.2 在选用金属软管产品时，应综合考虑以下因素：介质性质、工作温度、工作压力、软管通径、接头型式、位移方式、最小弯曲半径及金属软管长度。

一般条件下，特别是输送易燃易爆有毒介质工况下不宜采用软管连接结构；如确实必要应谨慎采用并考虑大的设计裕度。

3.3 非常温下使用的金属软管的设计压力应考虑温度修正系数。

3.4 金属软管两端采用法兰连接，一端选用平焊法兰，另一端应采用松套法兰，避免金属软管扭转。

3.5 金属软管最小弯曲半径的选取一般应考虑有无振动、有无反复弯曲等工况；对于某些特殊用途的软管，需经过专门的分析计算。

3.6 金属软管通径一般应与设备或管道的进出口管径保持一致。

3.7 金属软管的长度主要取决于其设计最小弯曲半径和横向位移量的大小，选取不宜过短或过长。

4 采购和验收4.1 物资装备中心采购金属软管时，必须选择经过质量技术监督部门认证取得安全注册资格的制造单位。

4.2 物资装备中心应当严格按照设计文件要求采购金属软管。

4.3 金属软管到货后，由物资装备中心组织使用单位、设计单位进行进货验收。

4.4 金属软管进货验收，验收内容包括：4.4.1 每根软管均应标明产品型号、商标、制造厂家和制造日期（或批号）。

4.4.2 软管应有产品合格证和产品使用说明书。

4.4.3 软管两端应有防尘包装。

4.4.4 金属软管采用包装箱包装时，包装箱应当标明制造厂名、产品名称、商标、产品型号、制造日期、产品标准号；包装箱的标志应当符合《包装储运图示标志》（GB191-2000）规定：包装箱内应当有装箱单，若需提供备件时，应当有备件清单；检查金属软管在运输过程中，是否产生碰撞损伤，是否受到雨雪侵袭。

金属软连接摘要：金属软连接是一种用于连接金属管道或设备的弹性连接件，能够在不同工作条件下承受压力、温度和振动等因素所带来的变形和位移。

本文将介绍金属软连接的结构、工作原理、应用领域以及与其他类型连接件的比较。

1. 引言金属软连接是现代工程领域中常见的连接件之一，它能够在各种复杂的工况下实现金属管道或设备的可靠连接。

其特点是具有良好的弹性和抗压性能，并且适用于高温、高压和高振动等工作环境。

本文将对金属软连接的结构和工作原理进行详细介绍，并探讨其在不同领域中的应用。

2. 结构和工作原理金属软连接通常由两个相对活动的金属管道之间的弹性元件（比如金属波纹管）和端部固定连接件组成。

弹性元件能够在管道活动或变形时吸收和补偿相应的位移，以保证管道的整体连接不受影响。

金属软连接的结构设计需要考虑到工作环境的压力、温度和振动等因素，以确保连接件能够承受相应的负荷。

3. 应用领域金属软连接广泛应用于石油化工、电力、航空航天、造船、汽车等行业中。

在石油化工领域，金属软连接常被用于连接各种管道和设备，以适应高温、高压、腐蚀等严酷的工作环境。

在电力行业，金属软连接用于连接烟气脱硫设备以及锅炉、汽轮机等设备，能够承受高温和振动带来的应力。

在航空航天领域，金属软连接被广泛应用于飞机的燃油系统和气动加热系统等，能够适应高空飞行的低温和高速飞行的振动。

4. 与其他类型连接件的比较金属软连接相比其他类型的连接件（如膨胀节、法兰连接等），具有以下优点：4.1. 较大的弹性变形能力：金属软连接能够在一个较大的位移范围内进行弹性变形，适应各种工作条件下的位移和变形要求。

4.2. 良好的耐压性能：金属软连接能够承受高压力下的载荷，保证管道连接的可靠性和密封性。

4.3. 高温和耐腐蚀性能：金属软连接通常采用耐高温材料和耐腐蚀材料制造，能够适应高温、腐蚀和其他恶劣工况下的使用。

4.4. 便于安装和维护：金属软连接的安装和维护相对简单，可以减少工程施工和设备维修的成本和时间。
