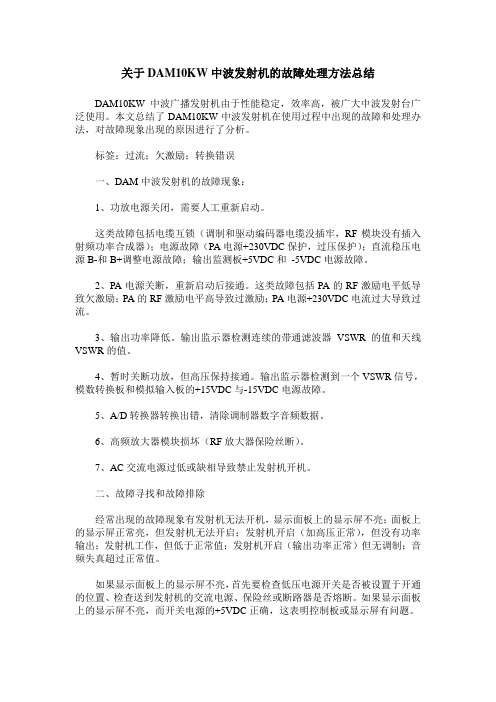

关于DAM10KW中波发射机的故障处理方法总结DAM10KW中波广播发射机由于性能稳定，效率高，被广大中波发射台广泛使用。
本文总结了DAM10KW中波发射机在使用过程中出现的故障和处理办法，对故障现象出现的原因进行了分析。
标签：过流；欠激励；转换错误一、DAM中波发射机的故障现象：1、功放电源关闭，需要人工重新启动。
这类故障包括电缆互锁（调制和驱动编码器电缆没插牢，RF模块没有插入射频功率合成器）；电源故障（PA电源+230VDC保护，过压保护）；直流稳压电源B-和B+调整电源故障；输出监测板+5VDC和-5VDC电源故障。
2、PA电源关断，重新启动后接通。
这类故障包括PA的RF激励电平低导致欠激励；PA的RF激励电平高导致过激励；PA电源+230VDC电流过大导致过流。
3、输出功率降低。
输出监示器检测连续的带通滤波器VSWR的值和天线VSWR的值。
4、暂时关断功放，但高压保持接通。
输出监示器检测到一个VSWR信号，模数转换板和模拟输入板的+15VDC与-15VDC电源故障。
5、A/D转换器转换出错，清除调制器数字音频数据。
6、高频放大器模块损坏（RF放大器保险丝断）。
7、AC交流电源过低或缺相导致禁止发射机开机。
二、故障寻找和故障排除经常出现的故障现象有发射机无法开机，显示面板上的显示屏不亮；面板上的显示屏正常亮，但发射机无法开启；发射机开启（加高压正常），但没有功率输出；发射机工作，但低于正常值；发射机开启（输出功率正常）但无调制；音频失真超过正常值。
如果显示面板上的显示屏不亮，首先要检查低压电源开关是否被设置于开通的位置、检查送到发射机的交流电源、保险丝或断路器是否熔断。
如果显示面板上的显示屏不亮，而开关电源的+5VDC正确，这表明控制板或显示屏有问题。
如果面板上的显示屏正常亮，但发射机无法开启，需要测量控制板和电源取样板的+5VDC电压并监视这个电压。
按下“开机”按钮，这个电压会降至接近0V，如果电压没有或者当按下“开机”按钮时不下降，那么可能是连接两板的电线或电缆在某处断了，或者交流接触器控制电路出现问题（光电耦合器）。
DAM数字发射机常见故障及分析【摘要】数字发射机在使用过程中可能会出现多种常见故障，包括信号传输异常、频率偏移严重、功率输出不稳定、设备散热不良和电源供电问题。
这些故障可能会造成设备性能下降甚至无法正常工作。
针对这些故障，需要及时进行分析和处理。
信号传输异常可能是由于连接线路问题或软件配置错误导致，需要检查并调整。
频率偏移严重可能是由于设备参数设置错误或环境干扰引起，需要重新校准或加以隔离。
功率输出不稳定可能是由于设备老化或供电问题导致，需要进行设备维护或更换部件。
设备散热不良可能是由于灰尘堵塞或风扇故障引起，需要进行清洁和维修。
电源供电问题可能会导致设备无法正常启动或工作，需要检查电源线路和设备供电情况。
及时分析和处理数字发射机的常见故障是保证设备正常运行的重要措施。
【关键词】DAM数字发射机, 故障分析, 信号传输异常, 频率偏移, 功率输出不稳定, 设备散热不良, 电源供电问题, 总结分析1. 引言1.1 DAM数字发射机常见故障及分析数字发射机是广播电视传输中的重要设备，常见故障会直接影响信号传输质量和稳定性。
在实际运行中，常见的故障包括信号传输异常、频率偏移严重、功率输出不稳定、设备散热不良和电源供电问题等。
为了保证数字发射机的正常运行，及时进行故障分析并解决是至关重要的。
信号传输异常是数字发射机常见故障之一，可能是由于信号输入端口连接不良或信号源故障导致的。
频率偏移严重也是一个常见问题，可能是由于内部振荡器故障或外界干扰导致的。
功率输出不稳定可能是由于功放管故障或供电系统问题引起的。
设备散热不良会导致设备温度过高，影响设备运行稳定性。
电源供电问题也是一个常见故障，可能是由于电源线路故障或电源模块损坏导致的。
针对这些常见故障，运维人员应该及时进行故障诊断并采取合适的措施解决，以确保数字发射机的正常运行。
通过总结分析这些常见故障的原因和解决方法，可以提高数字发射机的可靠性和稳定性，保障广播电视信号的传输质量。
浅谈DAM数字中波发射机一类故障之“电缆联锁”故障内容摘要：本文试图就DAM数字中波发射机在运行中出现的“电缆联锁”故障来分析其保护电路的工作原理及处理故障的思路和方法。
关键词：一类故障、电缆联锁、调制编码板、功放板、母板、功放驱动电缆DAM数字中波发射机以其整机效率高、电声指标好，克服了以往模拟调制难以避免的各种非线性失真，并有极好的动态响应，已成为各大中波发射台实现设备更新的首选机种。
该机型设置了较为完善的故障保护和联锁保护电路，故障分类共分如下六大类：一类故障：关机二类故障：二次故障关机三类故障：发射机降功率四类故障：功放模块关断五类故障：清除调制器数字音频数据六类故障：功放模块缺损指示故障的归类方法完全取决于故障被检测出时机器产生的相应动作状况。
可以说，一类故障对机器和人身安全造成的危害最大，因此机器产生的直接动作就是关机，且在故障清除后，必须手动开机。
本文试图就DAM机在运行中出现的“电缆联锁”故障来分析其保护电路的工作原理及处理故障的思路和方法。
一、故障现象机器面板和调制编码版上“电缆联锁”故障灯告警，开机状态掉高压，未开机状态不能加功率。
二、故障检查1、“电缆联锁”故障原因电缆联锁电路由三部分组成，如图1所示，分别在不同的板上实现各自的功能。
图1 ：电缆联锁保护电路框图当a、射频放大器模块没有插到母板上，或者插上但接触不良。
功率合成母板分12路送出的作为联锁电路输入的高低阻抗，反映各模块与功率合成母板插槽情况，DAM10KW机共有48个模块分成12组，分组情况见表1.每组都通过插入模块后实现串联接地输出低阻。
如果模块没插好或没插上开路，输出为高阻。
调制编码板上的联锁保护逻辑电路根据各模块组送过来的高低阻抗，判断出整机的模块与插槽的连接正常与否，并以高低电平的形式输出到显示板与控制板，实现电缆联锁状态的相关指示与控制。
表1 ：测试点与模块的关系b、调制编码板与合成母板之间的电缆接插不良或松脱或断线c、调制编码板与显示板之间的电缆插接不良。
DAM数字发射机常见故障及分析DAM数字发射机是广播系统中非常重要的设备，用于将数字音频信号转换成模拟信号并发送到无线电塔进行传输。
正如任何其他设备一样，DAM数字发射机也会出现各种故障。
在本文中，我们将讨论一些常见的DAM数字发射机故障，并分析可能的原因和解决方法。
一、无法启动1.可能的原因：a.电源故障：检查电源线路是否正常，是否有断路或短路。
b.控制器故障：检查控制器的连接是否良好，是否有损坏。
c.软件故障：检查软件是否正常运行，是否需要重新安装或更新。
2.解决方法：a.检查电源线路，修复或更换受损的部分。
b.检查控制器连接，修复或更换损坏的部分。
c.重新安装或更新软件。
二、信号丢失1.可能的原因：a.天线故障：检查天线是否受损或连接是否松动。
b.信号线故障：检查信号线路是否受损或连接是否松动。
c.天气原因：检查天气是否对信号传输产生影响。
2.解决方法：a.修复或更换受损的天线。
b.修复或更换受损的信号线。
c.根据实际情况采取应对措施，比如在恶劣天气条件下增加信号传输功率。
三、音质问题四、温度过高1.可能的原因：a.散热系统故障：检查散热系统是否正常运行。
b.环境温度过高：检查设备周围环境温度是否过高。
2.解决方法：a.检查并修复散热系统故障。
b.采取降低环境温度的措施，比如增加设备通风或使用降温设备。
五、其他故障除了上述列举的几种常见故障之外，DAM数字发射机还可能存在其他各种故障，比如硬件故障、软件故障、人为操作失误等。
对于这些故障，需要根据具体情况进行分析，并采取相应的解决措施。
总结：DAM数字发射机的故障诊断和解决方法需要结合具体的设备情况和环境条件来进行分析，需要对设备进行仔细的排查和检测，找出故障原因并采取相应的措施加以修复。
定期的维护保养工作也非常重要，可以有效预防设备故障的发生。
希望本文所列的常见故障及解决方法对大家在日常维护和管理中有所帮助。
DAM数字发射机常见故障及分析DAM数字发射机（Digital Audio Broadcasting Transmitter）是一种用于数字音频广播的设备，它可以将数字音频信号转换成无线电信号并进行传输。
在日常运行中，数字发射机可能会出现一些常见故障，影响到广播的正常进行。
本文将针对DAM数字发射机常见故障进行分析，帮助用户更好地了解并解决问题。
1、信号不稳定信号不稳定是数字发射机常见的故障之一。
在正常情况下，数字发射机应该能够稳定地发送信号，但有时候会出现信号不稳定的问题，可能表现为频率波动、信号中断等情况。
2、功率输出不稳定功率输出不稳定也是一个常见的故障，通常是由于功率放大器或其他相关部件出现问题导致的。
这种故障可能会导致信号的覆盖范围不稳定，影响到广播效果。
3、设备故障设备故障包括各种部件损坏、连线故障等问题，这些故障可能会导致数字发射机无法正常工作，甚至完全无法启动。
4、信号失真信号失真是指数字发射机发送出去的信号与原始信号出现了偏差，可能会导致听感上的质量下降，影响到节目的播放效果。
二、DAM数字发射机常见故障分析和解决方案信号不稳定通常是由于天线故障、连接器故障、天线位置不佳等原因导致的。
解决这个问题的方法包括检查天线和连接器的状态，确保连接牢固，天线位置合理，以及检查信号线路是否出现了干扰等问题。
功率输出不稳定的故障可能是由于功率放大器损坏、电源故障等原因导致的。
解决这个问题的方法包括检查功率放大器和电源的状态，确保电路连接正常，电源供应稳定等。
设备故障通常需要经过专业的维修人员进行维修，包括更换损坏的部件，修复连线故障等。
对于一些简单的问题，用户也可以尝试检查电路连接是否正常，设备是否受到外部干扰等问题。
信号失真通常是由于信号源问题、调制器故障、编码器故障等原因导致的。
解决这个问题的方法包括检查信号源的质量，调制器和编码器的状态，确保信号源的质量良好，调制器和编码器正常工作等。
DAM10kW中波发射机常见故障及处理措施
DAM10kW中波发射机是一种常见的广播发射设备，但也有可能出现一些常见的故障。
以下是可能出现的故障及处理措施：
1. 电源故障：可能是由于电源线路的连接松动或断路导致的。
处理方法包括检查电源线路，确保连接牢固，并检查电源线路是否通电。
2. 散热不良：发射机在运行时会产生大量热量，如果散热不良，可能导致设备过热并停止工作。
处理方法包括清洁散热器，确保散热畅通，并定期检查散热风扇的工作情况。
3. 模块故障：发射机的模块可能会出现故障，例如功率放大模块或驱动电路模块。
处理方法包括维修或更换故障模块。
4. 频率漂移：发射机的频率可能会发生漂移，导致广播信号不稳定。
处理方法包括定期校准发射机的频率，并检查是否有频率漂移的原因，例如温度变化或设备老化。
5. 防雷保护故障：DAM10kW中波发射机需要正确的防雷保护措施，以防止雷击损坏设备。
处理方法包括检查防雷接地是否良好，是否有防雷设备损坏，并及时维修或更换。
6. 控制系统故障：发射机的控制系统可能会出现故障，例如控制面板失灵或通信故障。
处理方法包括检查控制系统的电源和连接情况，并重新启动或更换故障部件。
对于DAM10kW中波发射机的故障处理，需要仔细检查设备的各个部分，并根据具体情况采取相应的维修或更换措施。
定期的维护保养也是预防故障的重要手段。
浅谈DAM中波发射机的故障【摘要】DAM中波发射机是我国中波广播发射台广泛使用的机型，本文依据发射台实际运用情况对该类发射机经常发生的故障进行了分析总结。
【关键词】故障分类;常见故障解决;2类故障分析DAM中波发射机具有完善的故障检测程序，通过发射机的显示屏可以看到发射机当前的运行状态和存在的故障。
按照发射机故障程度，进行故障分类，保证了发射机的安全可靠运行。
一、故障分类依据DAM发射机常出现的故障现象和解决办法，该机型发射机的故障分为7种类型。
1类故障现象为PA（功放）电源关断（排除故障后需要人工重新启动）。
该故障由风和门互锁故障、射频电缆和RF模块互锁故障、过压故障、B+ 和B-故障及单元电路模块电源故障导致。
2类故障的现象为PA电源关断，自动重启一次后仍不能上高压，转为一类故障。
该故障在显示屏上显示为“过流”、“过激励”或“欠激励”故障。
3类故障现象输出功率自动降低，这是因为来自天馈系统或匹配网络的驻波过大导致，表现是“天线零位”和“滤波器零位”过高。
4类故障现象为功率输出被封锁，但功放电压仍接通。
这类故障一般是由模数转换板的±15V、+5V电源故障或模拟输入板±15V电源故障引起，也可能是输出检测电路检测到一个驻波信号导致。
5类故障为转换错误，清除了调制器的数字音频数据。
原因一般是采样脉冲频率出错。
6类故障一般是功放模块出现故障导致报警，一般是功放模块的保险丝断了或晶体管损坏导致。
7类故障为封锁发射机开机，由3相电源缺相或电压过低导致。
二、常见故障的解决1.发射机显示屏发生故障，通常反应为两种故障现象一种故障现象为显示屏存在花屏现象，一个原因是干扰造成，处理办法是接地和接入去藕电容;另一个原因是屏自身受损（如挤压）造成。
第二种故障现象是黑屏，引起这种故障现象的原因是多方面的：没有交流电源，交流电源的熔断器开路;显示屏的电源，来自控制系统的+5V电源发生故障;控制系统和显示屏之间的电缆接触不好是导致黑屏的经常原因。
DAM 中波发射机故障处理分析摘要：数字调制中波发射机是10KW以上发射机的主要类型，在中波发射台最为常用，有的发射机使用时间已经超过的10年，所以由于线路和元器件的老化，在所难免，还有一些因为机器指标的改变未能及时调整，也容易出现故障，笔者就十几年来的维修经验与大家分享。
关键词：中波发射机；整流硅桥；电容；电阻；故障正文：故障1：预推动网络失谐造成的预推动故障故障现象：我台DAM-10kw数字调幅中波发射机，工作频率为675KHz，在周二正常除完毕后，加低压电试机时，前门面板状态显示“预推动”故降红灯报警，观察射频多用表的预推动电压表数值低，仅为1.1V，电流表数值为零。
利用万用表查看缓冲放大版F1和F2，均无熔断。
故障分析与处理：DAM-10KW发射机中所使用的预推动板A40是一块功率放大板，在此只用一个半桥工作，射频输出信号经由串联谐振网络(L1和母板上C3、C4、C5)送到驱动级，(T1-T6)的初级绕组串联在一起。
次级偶合出的驱动信号，分别送到的射频输人端，作为驱动级三块激励驱动板的激励，通常在20-30Vp-p之间，这个电压在驱动放大板的栅极，利用示波器可以测出。
使用示波器测量，预推动板的栅极电压正常22Vp-p,但是驱动放大板的栅极未能测出波形，检查预推动板A40，上的功放板是正常的，保险也是正常的，电压也正常，在40V-60V之间，检查从预推动到驱动放大的连线也无短路的地方，现在就怀疑是，L1和母板上C3、C4、C5可能有失谐的地方，仔细观察驱动合成母板上选择电感量的短路插子已掉，导致电感过大，电路失谐振，关掉功率放大器，用示波器测量，同时，转换不同的插子位置，波形还是达不到20-30Vp-p，可能是失谐后导致电容C3、C4、C5电容烧坏，到库房取相同的电容重新焊接上以后，用示波器重新调整，终于达到了预期的效果，用示波器观察，驱动放大板的栅极，电压正常23Vp-p，故障排除。
故障2：分流电阻相序接反，导致整流硅桥损坏。
10kW DAM中波广播发射机的故障分析及处理二、故障现象描述10kW DAM中波广播发射机出现故障的表现通常为：发射功率不稳定或下降，射频部分频率不稳或频偏较大，甚至出现无法开机等现象。
三、故障分析1. 发射功率不稳定或下降发射功率不稳定或下降可能是由以下原因导致的：（1）输出级功率放大管受损：如果输出级功率放大管出现故障或老化，就会导致发射功率下降。
（2）供电系统故障：供电系统的故障包括主电源线路受损、供电电源不稳定等，会导致发射功率不稳定或下降。
（3）调制系统故障：如果调制系统出现故障，也会导致发射功率不稳定或下降。
3. 无法开机无法开机可能是由以下原因导致的：（1）主控系统故障：如果主控系统出现故障，就会导致无法开机。
（2）异常保护逻辑：如果存在异常保护逻辑故障，也会导致无法开机。
四、故障处理1. 发射功率不稳定或下降的处理方法（1）检查并更换输出级功率放大管。
（2）检查供电系统，确保主电源线路正常，供电电源稳定，如有损坏应及时更换。
（3）检查调制系统，确保调制系统工作正常，如有故障应及时维修或更换。
2. 射频部分频率不稳或频偏较大的处理方法（1）检查天线系统，确保天线系统工作正常。
（2）检查射频部分线路，确保射频线路连接良好，没有老化损坏。
（3）检查射频滤波器，确保射频滤波器正常工作。
3. 无法开机的处理方法（1）检查主控系统，确保主控系统工作正常。
（2）检查异常保护逻辑，确保异常保护逻辑正常工作。
五、结语通过对10kW DAM中波广播发射机故障的现象分析及处理方法的归纳，我们可以看出，对于机器的正常运行是需要对各个部分进行检查。
而且，并非所有的都是发射功率問題，还需要从其他角度来综合分析，如天线系统以及线路破損等問題，因此在维修中应该應該全盤综合考慮，從整体的角度來分析与設計。
希望本文提供的故障分析及处理方法能够为相关技术人员提供一定的借鑒和帮助。
