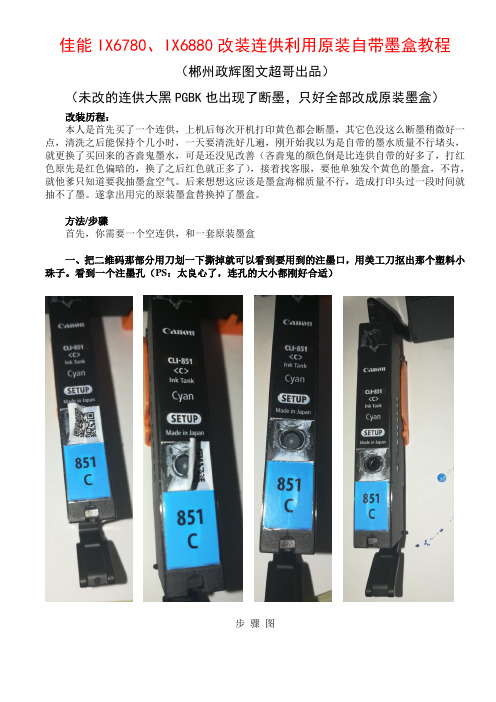

佳能IX6780、IX6880改装连供利用原装自带墨盒教程

佳能IX6780、IX6880改装连供利用原装自带墨盒教程（郴州政辉图文超哥出品）（未改的连供大黑PGBK也出现了断墨，只好全部改成原装墨盒）改装历程：本人是首先买了一个连供，上机后每次开机打印黄色都会断墨，其它色没这么断墨稍微好一点，清洗之后能保持个几小时，一天要清洗好几遍，刚开始我以为是自带的墨水质量不行堵头，就更换了买回来的吝啬鬼墨水，可是还没见改善（吝啬鬼的颜色倒是比连供自带的好多了，打红色原先是红色偏暗的，换了之后红色就正多了），接着找客服，要他单独发个黄色的墨盒，不肯，就他爹只知道要我抽墨盒空气。

后来想想这应该是墨盒海棉质量不行，造成打印头过一段时间就抽不了墨。

遂拿出用完的原装墨盒替换掉了墨盒。

方法/步骤首先，你需要一个空连供，和一套原装墨盒一、把二维码那部分用刀划一下撕掉就可以看到要用到的注墨口，用美工刀抠出那个塑料小珠子。

看到一个注墨孔（PS：太良心了，连孔的大小都刚好合适）步骤图二、墨盒已经全部被抠球完毕的样子（图1），然后把原来连供上的墨水管（图2）接墨盒部分拔出来，放到原装墨盒上（图3），记得把（图3）中的白色塑料垫圈切短3毫米，打上AB胶固定（图4）。

图1 图2图3 图4三、把原装墨盒的通气孔也打上AB胶（图5），墨盒上有一个凹进去的Y型，就是通气路径的出口（图6），黄色为气孔，红的为通气路径。

为了安全起见直接把气孔上的贴纸切掉（图5）红圈位置，打上AB胶。

图5 图6四、最后墨盒出墨口翻转朝上，通过连供外置瓶的通气孔用注射器打气进去（图7），然后墨水充满墨盒后快流出时，再用另一个注射器同步吸掉流出的墨水（图8），然后就可以上机干活了。

图7 图8五、机器右边已经被锯掉，没有阻碍了图9 六、成品上机图图10。

打印机连续供墨系统简介使用喷墨打印机永远的痛是什么？90%以上的人会异口同声地说——买得起，打不起！彩色喷墨打印机连续供墨系统，可最大程度地节省打印耗材的成本,在保证了原打印机最佳打印效果的前题下，大幅降低彩喷机的使用成本。

连续供墨系统优点:一：经济实惠目前市场上所用的喷墨打印机，一套普通6色原装墨盒市场价210元左右，约合每毫升8-10元，而连续供墨每毫升仅需0.2-0.3元。

经我们实际测试打印一张A4纸覆盖率为50%的全彩页；采用了连续供墨系统后，墨水成本仅为0.10元，大幅降低打印成本九成以上！且可循环加墨方便可靠。

二：傻瓜安装，如装普通墨盒一样五分钟搞定！连续供墨系统在安装过程中，仅对原机供墨方式安装而并不改变原机的任何部分；不破坏打印机、无需更换墨盒、辅以永久芯片，无需解码一劳永逸。

如果打印机需要维修只需将系统取下，装上以前的墨盒就可以了三：使用稳定本中心经多方探索和不断的实践，博采众长汲取同行业技术精华，根据墨盒的工作原理和特点，采用高智能永久芯片，配以高品质的墨水，从根本上解决了墨盒堵头、断线等问题.四：环保使用连续供墨系统后，无需浪费时间于喷头清洁与测试，减少了墨水及墨盒的消耗，墨水不易浪费，发挥100%的效率！因清洗与测试次数减少，故而延长了喷头寿命.随着喷墨打印机连续供墨系统技术的不断成熟，广泛用于：高档彩色名片、PVC 证卡、数码影像、广告设计等行业。

该系统以其精美的打印效果，低廉的价格迅速进入社会各行各业。

连续供墨系统使用全攻略使用喷墨打印机永远的痛是什么？90%以上的人会异口同声地说——买得起，打不起！喷墨打印机各家墨盒互不通用，各自的独家经营使得打印成本居高不下；国产通用墨盒只能跟在原厂墨盒后面走，始终显得有些举步艰难，一系列有形和无形的限制因素使填充墨水的发展变得越来越难。

面对如此高的墨盒价格，正在使用喷墨打印机的用户想要进一步降低使用成本，有什么方法可供选择？一、可使用连续供墨系统的喷墨打印机从理论上说，所有的喷墨打印机都可以使用连续供墨，但是受到一些打印机自身条件的限制和目前连续供墨套件开发及适应范围的限制，所以连续供墨目前还是主要集中在EPSON(爱普生)的所有型号中。

Canon-IP1880原装墨盒打印量测试及连供改装第七步：全面检查作好打印准备1、检查连供外墨盒的管线阀门，应当处于打开状态；2、检查连供外墨盒通气孔，应当处于打开状态，通气孔上面一般应当插上空气过滤塞；3、检查连供外墨盒加墨孔，应当处于关闭状态。

4、检查连供外墨盒墨水平衡仓。

里面应当基本没有墨水。

外墨盒墨水平衡仓，实际就是通气孔在外墨盒中的通道，这个通道中应当基本没有墨水，如果有，一般采用将外墨盒平放的办法，让通气孔通道中墨水流进储墨仓去。

也可以用注射器针头从通气孔通道中抽墨水的办法，将通道中的墨水抽出来。

5、管线与打印机内墨盒可以采用橡皮筋适当固定一下。

6、管线在打印机上的固定是否牢实。

7、打印机通电，在电脑中查看打印机属性，进行喷嘴清洗、打印测试页，最后进行打印头校准。

（图、IP1880连供-41）下面我们就可以使用管线夹和双面胶带，将管线固定在打印机上，为了牢靠，应当使用管线夹，管线夹与打印机的粘接地方还可以用胶带缠几圈。

最后检查墨车走动的地方管线是否也顺利地跟着移动，墨车移动中是否基本上无阻力。

（图、IP1880连供-35）3、管线的固定。

管线的固定在IP1880连供安装中占有很重要的位置，它与墨车是否顺利左右运动有关系十分密切。

前面我们曾经说到过，IP1880的连供应当选择比较细的管线，因为打印机内部空间尽管比较的大，但是横梁下留的空间很小，如果要想不给打印机外壳“手术”，那么选择细管线才有可能实现。

将墨车推到最左面或者最右面。

将管线在打印机中间位置用手压住，来回推动墨车左右走动，检查管线长度和固定的位置。

管线如果固定在上面，通过走线检查感觉不行；管线如果固定在下面，通过走线检查，呵呵，OK！（图、IP1880连供-32）2、墨盒装到墨车上。

先将墨车推到打印机中间，墨盒要从中间放进打印机，再从横梁后面移动到最左面拿出墨盒，将墨车推到最左面后将墨盒装到墨车上。

（图、IP1880连供-27）[ 本帖最后由≮涛涛≯于2007-8-15 14:06 编辑]第六步：连供装入打印机中前面我们已经把连供在打印机外面连接好了，下来就是要将连供装入打印机。

佳能打印机改连供（二）四、连续供墨的改装步骤亚健的博客如果前面说的改装连供还是在瞎侃的话，现在的改装步骤就是实打实的了；如果说前面的演示可以推倒重来，那么下面的改装就容不得错误，哈哈，要动真格的哦，请打起精神。

第一步：先将连供与墨盒连接好大凡连供，都是应该可以在打印机体外就要能够连接成为一个整体，最后直接安装上打印机即可。

凡是出现了故障需要拆卸连供下来，那么也应当在很短时间将这个连供整体取下打印机来。

安装连供或者将连供拆卸下来，大约就是1-2分钟，10分钟都搞不定的，也就相当于小学还没有毕业。

第二步：对已经上机打印测试无问题的墨盒进行扩孔。

大家知道佳能40、41号墨盒每色就一个通气孔，先用热风机对准墨盒贴纸吹一会，这个贴纸就很容易撕下来了，可以将这个贴纸粘贴在墨盒的一侧。

.` Vx_~|&H0R扩孔的钻头到处都有卖，大概就是1-2元一根，关键是这个孔要扩多大，扩孔看似一个小事，但是出问题的最多：孔大了，哪怕一点点，那么密封就不严，漏气的连供就等于烫手的麻烦；孔小了，弯头插入费劲，还很容易将密封圈挤破，挤破的密封圈无法达到密封作用，而小小的一个密封圈如果手上又没有多余的，那可是要命，就算商家送几颗给你，单单是邮递费就是花掉20大元。

从目前的连供套件来看，钻孔直径在3.5-3.7mm。

用湿毛巾包住钻头，对准墨盒通气孔用手就那么拧几下，扩孔工作就完成，毕竟墨盒壳体为塑料，不用费什么力。

第三步：管线与墨盒连接1、首先确定出管线头上哪根管线是装的什么颜色的墨水，如果是还没有装墨水，那么就应当按照佳能的墨盒上的颜色孔排列来对应外墨盒加墨水。

我们先看一下墨盒在打印机上装好以后的形状，看看排管中墨水颜色如何排列为好。

看看颜色排列：红、黑、兰、黄。

从前面演示中，我们基本确定了管线不管是从墨盒左面还是右面都是与墨盒相交，那么，管线里面的墨水颜色建议也最好就按照这个来排列。

2、其次是按照各个孔的实际位置，用自己已经确定了的走线方案，调整各色管线的具体长度。

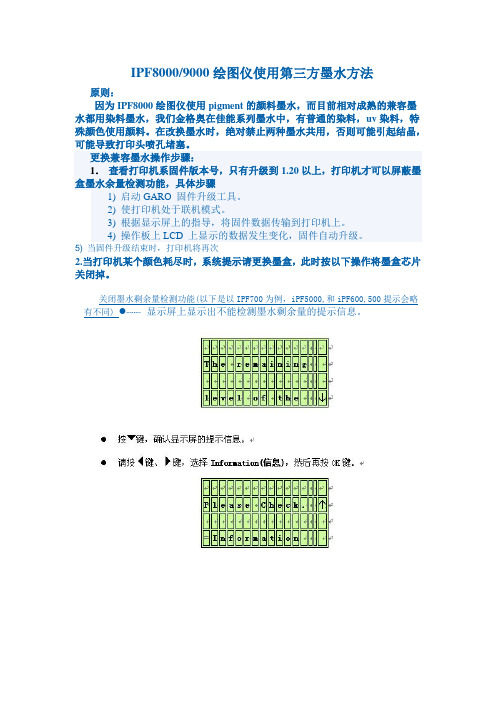

IPF8000/9000绘图仪使用第三方墨水方法原则：因为IPF8000绘图仪使用pigment的颜料墨水，而目前相对成熟的兼容墨水都用染料墨水，我们金格奥在佳能系列墨水中，有普通的染料，uv染料，特殊颜色使用颜料。

在改换墨水时，绝对禁止两种墨水共用，否则可能引起结晶，可能导致打印头喷孔堵塞。

更换兼容墨水操作步骤：1．查看打印机系固件版本号，只有升级到1.20以上，打印机才可以屏蔽墨盒墨水余量检测功能，具体步骤1) 启动GARO 固件升级工具。

2) 使打印机处于联机模式。

3) 根据显示屏上的指导，将固件数据传输到打印机上。

4) 操作板上LCD 上显示的数据发生变化，固件自动升级。

5) 当固件升级结束时，打印机将再次2.当打印机某个颜色耗尽时，系统提示请更换墨盒，此时按以下操作将墨盒芯片关闭掉。

关闭墨水盒盖。

显示屏上显示出不能检测墨水剩余量的提示信息3．清洗打印头、供墨管道、供墨站、墨水搅拌盒里的的原装墨水，注意清洗一定要使用纯净水如上图所示，清洗时墨水管路可以分成如下几部分：1》打印头单元（绿色－红色），取下打印头，卸掉打印头上盖，用指尖压住墨囊，用注射器从进墨口推入纯净水清洗。

2》打印头进墨口－管路接头（绿色－蓝色），断开管路接头，用注射器从打印头进墨口连接处推入纯净水清洗3》墨盒－搅拌仓（黄色－品红色），将墨水盒注入纯净水洗干净，注入纯净水插入供墨站，打开阀门，让冲洗的余墨从接头处和搅拌仓排墨管排出。

直到彻底清洗干净，（提示清洗时可以转动搅拌仓的搅拌杆，可以尽快清洗干净）4．清洗完毕后，将机器还原，在墨水盒中注入兼容墨水，待墨水充满管路就可以使用了，由于墨水余量检测已经关闭，墨盒中剩余墨水量将不能从面板显示屏上看到，注意及时填注。

5．为减少反复拆装工作量，可以作“清洗打印头”操作将墨盒中墨水尽快耗尽，操作过程中假如出现几个墨盒墨量低的情况（供墨站上红色指示灯闪烁），必须找出墨量最低的墨盒才能屏蔽。

连供安装图解(Canon单黑色)开始安装前必读:严格按照以下步骤操作,不可逾越任何步骤,不可麻痹大意,认真对待,小心操作.避免一切因您的不留意造成的不必要的麻烦与损失.预祝您安装使用顺利!开始:(一)打开包装后一手拿出连供外置瓶,一手拿墨盒.不要拉扯到墨管线,使接头松动.将墨盒与外置瓶摆放在打印机旁(*外置瓶不可垫高也不能放低,要与打印机同一桌面上)拔下外置瓶上的黑色小头胶塞,放上连供配件里面的透明空气过滤器.如图(二)接通打印机电源,按打印机电源键(上面那个按键)打开打印机机盖,等到墨盒架滑到滑杆中央位置时,拔掉打印机电源插头(此步骤目的:可以用手推动墨盒车,随意滑动,方面墨盒的安装与墨管线的调整布置).(这时可以用手推动墨盒车,方便调整墨管的长度) .(四)拿起墨盒,先检查墨盒芯片处是否整洁干燥(墨水和杂物会阻碍墨盒与打印机的接触,甚至导电后是墨盒芯片短路,导致墨盒芯片烧坏,芯片烧坏后将不可恢复)去掉黑色L字型墨盒保护夹,撕掉墨盒喷头封口蓝色带子.安装上墨盒.(*无论在何时都不可以带电拆装墨盒,以免烧坏墨盒芯片.)如图(三)用胶带如图位置固定墨盒尾部的墨管,把墨管小心的捋顺固定.(*墨管不可过长,阻碍墨盒打印时移动;也不能过短,牵拉到连接部位造成连供密封不严)然后分别将墨盒车用手推到最左端和最右端在打印机上部找到墨管固定的最合适位置如图(四)现在盖下打印机盖子,接通打印机电源.可以尝试打印1.记住不可以带电拆装墨盒2.外置瓶的要放在同打印机一个桌面上,不可以垫高的3.要记得先打开外置瓶上的小胶塞,再打开墨盒的保护夹以及封口带打印机墨盒的芯片是有记忆功能的,但是芯片只记忆墨水的消耗,不记忆墨水的补充.墨盒内只有几毫升的墨水量,打不了几张就会看到提示墨水量低,不需理会,也不必惊慌,完全不会影响到打印的.使用连供关注墨水量只需要看外置瓶里面的墨水高度就行了.当打印一段时间以后电脑退弹出墨水已经用尽的提示对话框的时候将,如果打印机是IP1200/IP1600/IP2200/IP1180/IP1880型号,请按恢复键(在电源键下面那个)15秒钟后松手,对话框自动消失(提示框如下图):关于5100错误提示的解析此提示出现的原因是:连供墨管线没有布置好,妨碍的打印机感应器的感应.常会出现吞纸,卡纸,无法打印等故障.解决的方法是:严格的按照使用说明上的步骤和位置重新布置墨管线,特别要注意的是墨管的走向和长度的调整,绝对不可以马虎.下图是抽墨工具(为备用工具不需安装).就是墨盒在打印过程中出现墨管有空气;长时间没有打印导致喷头表面干燥;打印过程中有喷嘴出墨不良好的情况下使用.将墨盒连墨管一起放置在抽墨工具中抽出少量墨水即可.(操作时需用力握紧,只抽不能推).正确的将墨盒安装到抽墨夹中,喷头处对准抽墨夹的绿色胶垫如上图用针筒(不用针头)对准墨盒喷头处,顶住往外抽墨水,只能抽不可以推,小心操作,彩色墨盒推就会造成混色,千万小心加墨方式:当外置瓶里面的墨水剩余液面距底座不足2厘米高度的时候,要及时补充高品质墨水.加墨时先将过滤器拿下,将瓶子平躺,在小孔那里将注射器吸满的墨水加到外置瓶里面.加满后将瓶子竖立起来放好空气过滤器即可.如下图温馨提示您如以上内容您认真阅读并严格的按照步骤操作了,仍然打印有故障,请先将您的连供安装布线和外置瓶用数码相机(无相机用摄像头)拍下来,然后联系我们.您提供的照片将是我们帮您解决处理问题的关键!最后感谢您的光临,祝您工作,学习顺利,合家幸福!佳能IP1600 连供安装图解连供实物图安装图解下一篇：连续供墨系统(连供系统)十几种故障排除的方法昨天一客户拿来佳能IP1180打印机改装连供，这机子看着简单，在反连供方面可真是够强的，换墨舱的空间狭小，右边更是保坦克的装甲一样，包的严严实实，一开始我们打算按HP的常规走线方法，但是客户不是很适应这种走线的使用方法，后来同事有一个大胆的想法，给IP1180动“手术”，在短暂的讨论之后，又和客户进一步沟通，终于大家决定对其下手了。

喷墨打印机自灌墨水图解EPSON使用兼容墨盒，方法就是使用质量较好的兼容墨盒，暂不建议灌装兼容墨盒，例如"图宝"牌，打印色彩丰富，使用起来就和原装的墨盒一样。

注入兼容墨水或使用兼容墨盒，Lexmark、HP、CANON、联想等打印机由于原理一样，所以都可以进行注入兼容墨水，不同的只是灌装方法。

首先，买一瓶兼容墨水(数码艺牌或HP、CANON等专用的均可，目前还有Lexmark专用的)。

当电脑发出缺墨警告后(其实墨盒中的墨水有的并没用尽)，打开打印机前盖，按下打印机上的墨盒按钮，使墨盒停在装卸位置，然后直接取出加墨。

现在分别介绍以下几种墨盒的灌装方法（首先要确认喷头未堵）：1、CANON墨盒（BC-01、02、03）用透明胶带粘住墨盒气流孔和喷墨嘴部，用推顶器把墨盒原有的钢珠压入墨盒内，如图将注墨器针插入钢珠孔，缓慢注入墨水，注墨完成后，用备有的推顶器压平在钢珠孔里，摘去透明胶带用纸巾擦干净溢墨即可上机。

2、CANON墨盒（BC-20）用纸垫粘住喷墨嘴部确认注墨孔位置，用钢丝钩把墨盒上方气流孔的塑胶塞子钩直提出，用透明胶带粘贴好打印头，将注墨器针插入气流孔内缓慢注入墨水，注墨完成后将原气流孔里提出的塑胶塞子用推顶器压入气流孔里即可上机使用，墨盒将入打印机后清洗2次打印头，再自检效果是否完美。

用纸垫在台面上，确认注墨孔位置，用透明胶带粘贴纸垫好打印头，用钢丝钩把墨盒上方气流孔的塑胶塞子钩直提出，将注墨器针插入气流孔内缓慢注入墨水，注墨完成后，将原气流里提出的塑胶塞子用推顶器压入气流孔里即可上机使用。

4、CANON墨盒（BCI-3e、5e、6）将出墨口用封条封住，把上面的标签并用推顶器把墨盒原有的钢珠压入墨盒内，将墨水缓慢注入压开的孔内，注墨完成后，将钢珠用推顶器压入注墨口即可上机。

5、LEXMARK墨盒（12A1980C）将墨盒标签朝上放置撕下标签确定三条纹路，用钻头按三条纹路钻孔然后按其颜色匹配将墨水缓慢加入，后用封条封住注墨孔即可。

一步步教你安装连供确定打印机工作状态良好以后，就可以开始改装连供系统了。

这里我们以HP D2368为例，来逐步演示如何改装连供。

HP D2368 价格比较低廉，但是购买时商家“热情提示”—不可以改装连供。

考虑到300元的低价，我决定还是买回来，尝试一下改造的可能。

选购连供套装在电子市场询问了一下空的连供套装，四色的要70元左右。

在网上查了一下，6色的自动恒压的连供系统只要29元，就是它了！同时还购买了10ml装的四色墨水。

巧妇也需有米，这样就为改装做好了前期准备。

当然也有玩家采用输液管，加上一些小瓶子自己DIY连供系统。

这就是见仁见智了，首先输液管太粗，容易导致打印头漏墨浪费，同时也不利于今后的维护。

综合考虑之下，笔者还是选择了现成的自动恒压连供套装。

墨盒的改造所谓的连供系统，包括了墨盒、导管和外部储墨盒三个部分。

而且这三个部分是连成一体的，当墨盒的喷头在消耗墨水的时候，利用虹吸原理，墨水从外部储墨盒经过导管源源不断地流入墨盒，保证喷头的连续正常工作。

中间任何一个环节都不可以漏气，否则就不能保证墨水的连续供给。

从这个角度出发，我们先来看如何改装墨盒。

扩孔首先需要利用3.5mm钻头扩孔，扩孔时要保证是垂直钻入。

一般来说816黑色墨盒只有一个透气孔，817彩色墨盒有三个透气孔。

扩孔完成以后安装硅胶圈。

整理导管接下来的一步很关键，就是整理导管的长度。

这一步往往很多人都忽略，其实这是非常有必要的。

因为墨盒上的透气孔的位置不是水平排列的，而导管的长度却是一样的。

如果不调整导管的长度，就会现在导管多余部分的突起，为合理走线带来困难，阻碍打印机墨车的正常运动，导致改装失败，这也是该款打印机号称不能改装连供的很重要的一个原因。

首先选定一个导管的走线方向。

假设导管从右边进入打印机，在墨盒上面弯曲以后，从墨盒的左上方进入墨盒的透气孔。

按照这个方向，我们来调整导管的长度。

由于这里笔者选用的是6色连供套装(方便以后升级成六色照片打印)，所以有6个导管，黑色的和其中两个导管分配给816墨盒(有两根导管暂时空闲)。

佳能打印机改连供（四）七、连续供墨的使用事项1、连供套件尽量要适合。

从前面的佳能连供基本情况的探讨，大家了解到了其实它的原理并不复杂，安装也没有什么专门技巧，而且连供的方法也远不止前面介绍的。

佳能头盒一体式墨盒的连供，与惠普、利蒙、联想、三星、明基、方正等头盒一体式墨盒的连供的方法大致一样，无非那些打印机的连供一般要封闭墨盒上多余的孔，另外管线的走线上有些不同罢了。

中国喷墨论坛-喷墨打印技术应用领域交流中心 h]&M:C,kX前面的一些介绍，并未专门讨论连供的选购，毕竟目前连供种类繁多，提供给用户选择的余地很大，强烈反对那种自己动手，再用什么输液管、小瓶子、胶水之类的材料来改装。

连供选择上最好选专用于佳能这种头盒一体机子的连供，这些连供，有针对这种头盒一体墨盒扩孔钻头、抽墨夹具，配套有弯头、密封圈、管线支架和管线夹、安装说明等。

或者选用相对比较适合这种机子使用的连供，如使用在HP打印机上的连供。

当然，也可以用EPSON或者CANON的头盒分体式连供来改装，但是原有内墨盒就要取下来。

造成浪费，同时没有扩孔、抽墨的一些工具，使用起来不是很方便。

不管使用什么连供，墨水应当是适合佳能打印机的，EPSON 的墨水你最好就不要用在佳能打印机上去了。

从我使用来看，彩色墨盒每色打印400毫升墨水应当是可行的，相当于原墨盒的墨水的100倍，至于黑色墨盒，估计可以打印的墨水是N千毫升，所以，选择好连供与墨水对于降低使用费用，延长喷头寿命都是有好处的。

抽墨工具2、从喷嘴处抽墨解决打印不出墨水问题。

打印墨水在每色300毫升以后，感觉容易出现一些小故障，比如，某个颜色突然就打印不出来。

一般可以采用《清洗》的办法解决，但是墨盒在打印墨水量比较大以后，采用《清洗》的办法有时就不奏效，只好把墨盒取下来用抽墨工具从喷嘴抽墨，这个办法的有效率可以达到99.9其他图片中国喷论坛2、2、从喷嘴处抽墨解决打印不出墨水问题。

打印墨水在每色300毫升以后，感觉容易出现一些小故障，比如，某个颜色突然就打印不出来。

惠普、佳能墨盒DYI改装技术一、墨盒处理1、墨盒检查：检查打印机的工作状态是否正常，检查墨盒是否能正常识别，是否能正常打印；如果墨盒能正常识别，但打印断现或缺色的墨盒必须经过处理达到打印质量要求方可使用。

2、墨盒处理：（1）惠普墨盒撕下墨盒上的标签，可以看到墨盒上的气孔（不同型号墨盒的气孔排列如下图）（图1）（图2）（图3）（图4）用注射器向气孔里注入入不同颜色的墨水。

黑色墨盒加入5ML左右，彩色墨盒每色加入2-3ML。

（并根图片上的标记向气孔里加入不同颜色的墨水。

如有分不清洗色的情况可以用牙签插入气孔然后拨出看牙签的颜色进行分辨。

816/817，56/57，27/28，21/22内墨盒外型与图1相似的参考图1；（818，901，802，860/861）等型号参考图2；然后把喷头放在纸巾上渗10分钟左右装入打印机测试，如效果不理想可以用吸墨夹吸一下喷头。

再试。

反复上面的步骤直到达到理想效果为止。

然后1，图2所标的气孔用钻头扩大。

（要求钻穿墨盒盖为准一般3毫米左右，并确保孔面光滑，无毛刺）掉入墨盒内的胶屑不会影响使用所以不用计较。

并将空心塞塞入扩好的孔内，并用小气孔塞塞住多余的气孔。

如图5，图6（很多型号的墨盒每个颜色色只有一个孔可以跳过此步骤）（图5）（图6）（2）佳能墨盒佳能墨盒撕下墨盒标签，可以看到墨盒上的气孔，但气孔非常小，所以我们要用钻头将气孔钻大（要求钻穿墨盒盖为准一般3毫米左右，并确保孔面光滑，无毛刺），图3是815/816，810/811等墨盒钻孔的位置（815，811的红色气孔用烙铁把原气也焊住或用AB胶密封，在并在墨盒左边从上向下数的第5条横槽上重新开孔如图上打X的位置），图4是830/831，40/41钻好孔的样子。

用注射器向已钻的孔里图片上的标记注入不同颜色的墨水。

黑色墨盒加入5ML左右，彩色墨盒每色加入2-3ML。

（如有分不清洗色的情况可以用牙签插入气孔然后拨出看牙签的颜色进行分辨。
