第七节地基土的野外鉴别与描述、第八节岩土参数的分析

野外编录土定名、分类、鉴别、描述等第一章粘性土粘性土分为粉质粘土和粘土一、粉质粘土定义：塑性指数大于10且小于或等于17的土应定名为粉质粘土,肉眼观察，细土中有砂粒，干时不坚硬，用锤可打成细土粒，湿时有塑性有粘结力，能搓成φ0。

5-2mm的土条，长度较小，用手搓、捻感觉有少量细颗粒,稍有粘滞感觉。

二、粘土定义：塑性指数大于17的土定为粘土，肉眼观察较细腻,一般无砂粒，干时很坚硬,用锤可打成碎块，湿时塑性粘性大，土团压成饼时,边部不裂，能搓成φ=0.5mm的土条,长度不少于手掌，用手搓捻有滑润感觉，当水分较大时，极为粘手，感觉不到有颗粒存在。

三、描述内容:颜色、状态、包含物、光泽反应、摇震反应、韧性、干强度、结构及层理特征1、颜色:主色在后,次色在前。

2、状态：①坚硬：干而坚硬,很难掰成块。

②硬塑:用力捏先裂成块后显柔性，手捏感觉干，不易变形,手按无指印。

③可塑:手捏似橡皮有柔性,手按有指印。

④软塑：手捏很软,易变形,土块掰时似橡皮，用力不大就能按成坑。

⑤流塑:土柱不能直立，自行变形。

3、包含物：贝壳、铁锰结核、高岭土姜结石等。

4、光泽反应:用取土力切开土块,视其光滑程度分为①切面粗造为无光泽.②切面略粗造(稍光滑）为稍有光泽。

③切面光滑为有光泽。

5、摇震反应：试验对应将软塑—流动的小土块或土球,放在手掌中反复摇晃，并以另一手掌振击此手掌，土中自由水将渗出，球面呈现光泽。

用手指捏土球，放松后水又被吸入,光泽消失，根据土球渗水和吸水反应快慢可区分为:①立即渗水及吸水者为反应迅速。

②渗水及吸水中等者为反应中等。

③渗水和吸水慢及不渗,不吸者为反应慢或无反应。

4、韧性试验：将含水率略在于塑性的土块在手中揉捏均匀,然后在手掌中搓成直径3mm的土条，再揉成土团，根据再次搓条的可能性,可分为:①能揉成土团，再搓成条,捏而不碎者为韧性高②可再揉成团,捏而不碎者为韧性中等③勉强或不能再揉成团，稍捏或不捏即碎者为韧性差5、干强度：试验时将一小块土捏成小土团，风干后用手指捏碎,根据用力大小区分为①很难或用力才能捏碎或掰断者为干强度高②稍用力即可捏碎或掰断者为干强度中等③易于捏碎和捻成粉未者为干强度低6、结构及层理特征:对同一土层中相间呈韵律沉积,当薄层与厚层的厚度比大于1/3时，宜定为“互层”;厚度比为1/10—1/3时，宜定为“夹层”；厚度比小于1/10的土层,且多次出现时,宜定为“夹薄层"。

土的野外鉴别和描述（1）碎石类土的描述碎石类土应描述碎屑物的成分、指出碎屑是由那类岩石组成的；碎屑物的大小，其一般直径和最大直径如何，并估计其含量之百分比；碎屑物的形状，其形状可分为圆形、亚圆形或棱角形；碎屑的坚固程度。

当碎石类土有充填物时，应措述充填物的成分，并确定充填物的土类和估计其含量的百分比。

如果没有充填物时，应研究其孔隙的大小，颗粒间的接触是否稳定等现象。

碎石土还应描述其密实度，密实度是反映土颗粒排列的紧密程度，越是紧密的土，其强度大，结构稳定，压缩性小：紧密度小，则工程性质就相应要差。

一般碎石土的密实度分为密实、中密、稍密等三种，其野外鉴别方法见表4-4。

碎石土密实度野外鉴别方法表4-4注：1.骨架颗粒系指各碎石土相应的粒径颗粒：2.密实度按表列各项要求综合确定。

（2）砂土的描述砂类土按其颗粒的粗细和其干湿程度可分为砾砂、粗砂、中砂、细砂和粉砂。

其特征见表4-5。

砂土的野外鉴别方法表4-5砂类土应描述其粒径和含量的百分比；颗粒的主要矿物成分及有机质和包含物，当含大量有机质时，土呈黑色，含量不多时呈灰色；含多量氧化铁时，土呈红色，含少量时呈黄色或橙黄色；含SiO2、CaCO3及Al（OH）3和高岭土时，土常呈白色或浅色。

（3）粘性土的描述粘性土的野外鉴别可按其湿润时状态、人手捏的感觉、粘着程度和能否搓条的粗细，将粘性土分为粘土、亚粘土和亚砂土（见表4-7）。

粘性土的野外鉴别方法表4-7粘性土应描述其颜色、状态、湿度和包含物。

在描述颜色时、应注意其副色，一般记录时应将副色写在前面，主色写在后面，例如“黄褐色”。

表示以褐色为主，以黄色为副。

粘性土的状态是指其在含有一定量的水份时，所表现出来的粘稠稀薄不同的物理状态，它说明了土的软硬程度，反映土的天然结构受破坏后，土粒之间的联结强度以及抵抗外力所引起的上粒移动的能力。

土的状态可分为坚硬、硬塑、可塑、软塑、流塑等。

野外测定土的状态时，可采用重为76g、尖端为30?的金属圆锥的下沉深度来确定，其判断标准见表4-8。

土力学与地基基础辅导资料九主题：第七章岩土工程勘察学习时间：2012年11月26日－12月2日内容：我们这周主要学习岩土工程勘察的相关内容。

希望通过下面的内容能使同学们加深相关知识的理解。

一、学习要求1、掌握岩土工程勘察的目的；2、掌握各阶段勘察的内容与要求；3、掌握地基土的野外鉴别与描述；4、掌握岩土工程勘察成果报告的编写；5、掌握验槽工作的进行。

二、主要内容概述岩土工程勘察的目的盲目设计施工的后果有些工程师认为凭自己的经验，没有勘察也照样可以完成建筑工程设计，画好图纸，但是这样会带来很严重的后果。

例如：南京东南大学太平北路6层教工住宅，在建成钢筋混凝土筏板基础后，发生整块板基断裂。

有些工程师以为勘察是件粗活，不就是工人打几个孔，工程师定个承载力吗？这种粗枝大叶的作风造成极大的危害。

例如：清华大学供应科办公库房楼因钻孔深度太浅，地基中部厚层高压缩性泥炭层未发现，墙体大裂缝33条，称为危房。

图1：教工住宅筏板断裂图2：清华大学库房墙体开裂结合实际防止事故。

岩土工程勘察的目的是使工程设计结合实际来进行。

优良的设计方案，必须以准确的岩土工程勘察资料为依据。

根据地基土层的分布、松密、压缩性、强度，尤其是均匀性等，进行全面和深入的研究，才能做好设计，防止地基事故的发生，确保工程质量。

技术先进高效投资。

对于重要的工程、一级建筑或场地复杂的过程，岩土工程勘察的目的，不仅提供岩土工程条件和评价作为设计、施工的依据，而且应当确保工程安全且经济，提高投资效益。

确定岩土工程勘察等级各项工程建设的岩土工程勘察任务大小不同，工作内容、工作量及勘察方法也不一样，包括钻孔的数量、孔深、取原状土试验项目于原位测试种类的多少等。

为此，首先要确定岩土工程勘察等级。

岩土工程的勘察等级，应根据建筑工程重要性等级、建筑地基等级综合分析确定。

建造场地等级应根据场地的复杂程度分为三个等级，如表1所示：一级场地：复杂场地符合下列条件之一者为一级场地：①对建筑抗震危险的地段；②不良地质现象强烈发育；③地质环境已经或可能受到强烈破坏；④地形地貌复杂；⑤有影响工程的多层地下水、岩溶裂隙水或其它水文地质条件复杂。

描述内容鉴别方法描述等级鉴别特征土的分类摇振反应把土放在手‎中摇动或振‎动，看其形状变‎化和析水情‎况。

间接反映土‎的颗粒成分‎、粘结力和亲‎水性等迅速形状迅速改‎变，有水析出，多次摇动后‎可成饼状粉土中等摇（振）动后形状有‎变化，湿度较大时‎会有水析出‎粉土或塑性‎较低的粉质‎粘土无反应用力摇振，土块形状无‎变化粘性土光泽反应用取土刀切‎开土块，观察切面处‎的光泽程度‎，主要反映土‎中黏粒含量‎多少光滑切面细腻光‎滑，可显示油质‎光泽或蜡质‎光泽黏土稍有光滑切面略显光‎泽但不够细‎腻均匀粉质粘土无光泽切面粗糙，刀切时土块‎易碎裂粉土干强度手捏干燥后‎的土块，根据易碎程‎度进行判别‎。

主要反映土‎的颗粒成分‎以及亲水性‎等高手用力捏很‎难捏碎黏土或塑性‎较高的粉质‎粘土中等适度加力即‎可以捏碎粉质粘土低稍微用力土‎块即碎粉土韧性把土搓成土‎条，手掰观察柔‎性变形还是‎脆性变形，反映土的可‎塑性、颗粒成分构‎成以及水理‎性质等高可将土搓成‎2mm的土‎条，土块（条）掰成任意形‎状不断裂黏土或塑性‎较高的粉质‎粘土中等土块可捏成‎任意形状，但搓成条后‎手掰容易断‎裂粉质粘土其实粉土最‎典型的就是‎有摇震反应‎。

在野外，你把取上来‎的土放在手‎里摇一下。

是粉土的话‎很快从土的‎孔隙中水就‎出来了。

再有就是放‎在手上搓土‎条，搓的越细且‎不易断的就‎是粘土。

不易搓成条‎且断的就是‎粉土。

介于两者之‎间的就是粉‎质粘土了。

还有粉质粘‎土的切面相‎对于粘土不‎是太光滑。

以上几点，楼主在野外‎可以慢慢体‎会。

现场经验：稍湿的粉土‎在手心搓一‎下，拍手后基本‎不沾手粘土搓后，沾手，拍手后残留‎，水洗才掉这个比较简‎明，反应了土体‎粒径的差别‎。

摇振反应现‎场区分粒径‎或者搓条法‎也可以借鉴‎1、粉土：粒径大于0‎.075mm‎的颗粒质量‎不超过总质‎量的50%，且塑性指数‎等于或小于‎10的土应‎定名为粉土‎。

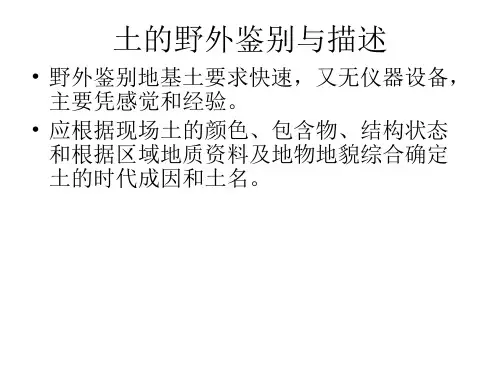

土的野外鉴别和描述在勘探过程中取得的土样，必须及时用肉眼鉴别，初步确定土的名称、颜色、状态、湿度。

密度、含有物、工程地质特征等，作为划分土层，进行工程地质分析和评价的依据。

1．土的鉴别和定名土的鉴别定名是描述工作的主要内容，正确的定名可以反映土的基本性质。

但是，在自然界中，土的种类很多，光有一个简单定名，还往往不能全面地反映士的真正面目。

如粘土，由于沉积年代不同，有的沉积年代较老，得到了充分的固结和具有较高的结构强度；而沉积年代较近的粘土，其固结度与结构强度均要差些。

应在其定名前冠以沉积年代或成因，如第四纪更新世（Q3）沉积的粘性土则写成“Q3粘性土”。

或冠以成因类型如“冲积粘性土”等。

土是第四纪以来天然堆积的或由生物化学作用而形式的，按其成因分为残积土、坡积土、洪积土、淤积土、冰积土和风积土等，其特征见第一章所述。

2．土的描述土的描述主要内容是针对影响其工程性质的，反映土的组成、结构、构造和状态的主要特征的。

因此，对于各种不同的土，描述的侧重点也有所不同。

（1）碎石类土的描述碎石类土应描述碎屑物的成分、指出碎屑是由那类岩石组成的；碎屑物的大小，其一般直径和最大直径如何，并估计其含量之百分比；碎屑物的形状，其形状可分为圆形、亚圆形或棱角形；碎屑的坚固程度。

当碎石类土有充填物时，应措述充填物的成分，并确定充填物的土类和估计其含量的百分比。

如果没有充填物时，应研究其孔隙的大小，颗粒间的接触是否稳定等现象。

碎石土还应描述其密实度，密实度是反映土颗粒排列的紧密程度，越是紧密的土，其强度大，结构稳定，压缩性小：紧密度小，则工程性质就相应要差。

一般碎石土的密实度分为密实、中密、稍密等三种，其野外鉴别方法见表4-4。

碎石土密实度野外鉴别方法表4-4注：1.骨架颗粒系指各碎石土相应的粒径颗粒：2.密实度按表列各项要求综合确定。

（2）砂土的描述砂类土按其颗粒的粗细和其干湿程度可分为砾砂、粗砂、中砂、细砂和粉砂。

其特征见表4-5。

十三、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光泽，干强度中等，韧性中等。

（一般情况下要分开描述）灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

局部夹薄层粉土。

浅灰色，可塑，粉粒含量高，无摇振反应，稍有光滑，干强度中等，韧性中等。

局部夹30cm 厚薄层粉土，湿，中密~密实。

十四、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。

夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。

十五、碎石土：浅黄色，灰黄色，中密~密实，碎石含量50%~70%棱角形，次棱角形，一般直径20~40mm 最大粒径120mm 成份以灰岩为主，少量为砂岩，由老黄土、新黄土，中粗砂，砾石充填。

十六、全风化粘土岩：褐灰色，黄褐色，棕红色。

结构构造完全破坏岩芯呈土状，含风化碎屑，碎块，手捏易碎，遇水易分解。

十七、强风化粘土岩：褐灰色，黄褐色。

棕红色，结构构造大部分破坏，岩芯呈碎块状，节理裂隙较发育。

八、页岩：灰黄色，薄层状，手捏易散，遇水易崩解。

野外记录要点:1）粉质粘土：一般描述颜色，状态，夹含物。

土质结构特征（均质程度或夹层，互层夹薄层）。

状态：流塑、软塑、可塑、硬塑、坚硬。

夹含物：铁锰质斑状黑色结核及浅绿色高岭土成份局部地区夹碎石，砂石颗粒（粒径较小，并夹腐植物）2）粉土：描述颜色，状态（稠度公路）湿度，夹含物，土层结构。

切面光泽，韧性。

摇振反应。

状态同粉质粘土不可搓条，湿度同粉质粘土。

夹含物：腐蚀物。

摇振反应：取少量粉土搓成小球在手掌中摇晃，如有水溢出表示摇振反应较高，无水则低。

3）残积土：颜色，状态，夹含物。

状态：软塑、可塑、硬塑夹含物一般为夹铁锰质结核，及少量钙质及砂质物。

4）砾石层：颜色可有可无，密度，粒径，砾石的主要矿物，磨园度，级配，硬度。

密度——N63.5<5 松散、N63.5 在5~10 为稍密、N63.5 在10~20 为中密、N63.5>20 为密实。

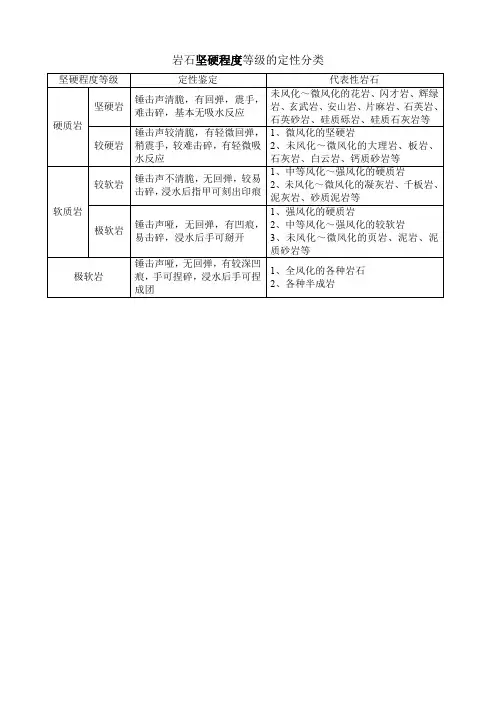

岩石坚硬程度等级的定性分类
岩石按风化程度分类
2、泥岩和半成岩，可不进行风化程度划分
3、风化岩和残积土的性质：软化性、不均匀性、固结物性、膨胀性、湿陷性
4、硬质岩石耐风化能力强，暴露后一、二年尚不易风化
5、软质岩石耐风化能力弱，暴露数日至数月即出现风化壳
土按有机质含量分类
粘性土、粉土按塑性指数的分类及野外鉴别
L
2、粉土工程性质介于粘性土和砂土之间，若用含水量接近饱和的粉土，团成小球放在
手掌上左右反复摇晃，并以另一手震击，则土中水迅速渗出土面
人工填土、淤泥质土、腐植土的鉴别方法
粘性土和粉土的稠度鉴别方法
粘性土的潮湿程度鉴别方法
土的主要成因类型的鉴定标准
砂土的野外鉴别。

岩石坚硬程度等级的定性分类
岩石按风化程度分类
2、泥岩和半成岩，可不进行风化程度划分
3、风化岩和残积土的性质：软化性、不均匀性、固结物性、膨胀性、湿陷性
4、硬质岩石耐风化能力强，暴露后一、二年尚不易风化
5、软质岩石耐风化能力弱，暴露数日至数月即出现风化壳
土按有机质含量分类
粘性土、粉土按塑性指数的分类及野外鉴别
L
2、粉土工程性质介于粘性土和砂土之间，若用含水量接近饱和的粉土，团成小球放在
手掌上左右反复摇晃，并以另一手震击，则土中水迅速渗出土面
人工填土、淤泥质土、腐植土的鉴别方法
粘性土和粉土的稠度鉴别方法
粘性土的潮湿程度鉴别方法
土的主要成因类型的鉴定标准
砂土的野外鉴别。

野外编录土定名、分类、鉴别、描述等第一章粘性土粘性土分为粉质粘土和粘土一、粉质粘土定义：塑性指数大于10且小于或等于17的土应定名为粉质粘土，肉眼观察，细土中有砂粒，干时不坚硬，用锤可打成细土粒，湿时有塑性有粘结力，能搓成φ0.5-2mm的土条，长度较小，用手搓、捻感觉有少量细颗粒，稍有粘滞感觉。

二、粘土定义：塑性指数大于17的土定为粘土，肉眼观察较细腻，一般无砂粒，干时很坚硬，用锤可打成碎块，湿时塑性粘性大，土团压成饼时，边部不裂，能搓成φ=0.5mm的土条，长度不少于手掌，用手搓捻有滑润感觉，当水分较大时，极为粘手，感觉不到有颗粒存在。

三、描述内容：颜色、状态、包含物、光泽反应、摇震反应、韧性、干强度、结构及层理特征1、颜色：主色在后，次色在前。

2、状态：①坚硬：干而坚硬，很难掰成块。

②硬塑：用力捏先裂成块后显柔性，手捏感觉干，不易变形，手按无指印。

③可塑：手捏似橡皮有柔性，手按有指印。

④软塑：手捏很软，易变形，土块掰时似橡皮，用力不大就能按成坑。

⑤流塑：土柱不能直立，自行变形。

3、包含物：贝壳、铁锰结核、高岭土姜结石等。

4、光泽反应：用取土力切开土块，视其光滑程度分为①切面粗造为无光泽。

②切面略粗造（稍光滑）为稍有光泽。

③切面光滑为有光泽。

5、摇震反应：试验对应将软塑-流动的小土块或土球，放在手掌中反复摇晃，并以另一手掌振击此手掌，土中自由水将渗出，球面呈现光泽。

用手指捏土球，放松后水又被吸入，光泽消失，根据土球渗水和吸水反应快慢可区分为：①立即渗水及吸水者为反应迅速。

②渗水及吸水中等者为反应中等。

③渗水和吸水慢及不渗，不吸者为反应慢或无反应。

4、韧性试验：将含水率略在于塑性的土块在手中揉捏均匀，然后在手掌中搓成直径3mm的土条，再揉成土团，根据再次搓条的可能性，可分为：①能揉成土团，再搓成条，捏而不碎者为韧性高②可再揉成团，捏而不碎者为韧性中等③勉强或不能再揉成团，稍捏或不捏即碎者为韧性差5、干强度：试验时将一小块土捏成小土团，风干后用手指捏碎，根据用力大小区分为①很难或用力才能捏碎或掰断者为干强度高②稍用力即可捏碎或掰断者为干强度中等③易于捏碎和捻成粉未者为干强度低6、结构及层理特征：对同一土层中相间呈韵律沉积，当薄层与厚层的厚度比大于1/3时，宜定为“互层”；厚度比为1/10-1/3时，宜定为“夹层”；厚度比小于1/10的土层，且多次出现时，宜定为“夹薄层”。
