当前位置：文档之家 › 【CN109626663A】一种芬顿氧化出水后处理的方法【专利】

【CN109626663A】一种芬顿氧化出水后处理的方法【专利】

  • 格式：pdf
  • 大小：336.53 KB
  • 文档页数：8

下载文档原格式

  / 8

合集下载

Fenton氧化法及在废水处理中的应用

Fenton氧化法及在废水处理中的应用

Fenton氧化法及在废水处理中的应用摘要：本文介绍了Fenton法及类Fenton法的作用机理，以及使用Fenton试剂处理废水时的影响因素。

以及Fenton法和其他技术（生物法、混凝法、吸附法）的联用.并且介绍了这些技术的应用情况。

关键词：Fenton法；类Fenton法;联用技术；废水处理Abstract：This paper describes the mechanism by Fenton and Fenton—law, as well as factors affecting the use of treated wastewater when Fenton’s reagent。

And Fenton method and other techniques (biological, coagulation， adsorption method） combined。

And it describes the application of these technologies.Key words：Fenton reagent;Fenton—like system;combined treatment technique；wastewater treatment1.引言高级氧化技术(AOPs)是指能够利用光、声、电、磁等物理和化学过程产生的高活性中间体·OH,快速矿化污染物或提高其可生化性的一项技术,其具有适用范围广、反应速率快、氧化能力强的特点，在处理印染、农药、制药废水和垃圾渗滤液等高毒性、难降解废水方面具有很大的优势。

高级氧化技术主要分为Fenton氧化法、光催化氧化法、臭氧氧化法、超声氧化法、湿式氧化法和超临界水氧化法等几类［1］。

Fenton氧化法相对于其他几种高级氧化法具有反应条件温和、设备及操作简单、处理费用相对较低、适用范围广等优点，并且其技术比较成熟，已成功运用于多种工业废水的处理。

芬顿氧化技术在废水处理中的进展研究

芬顿氧化技术在废水处理中的进展研究

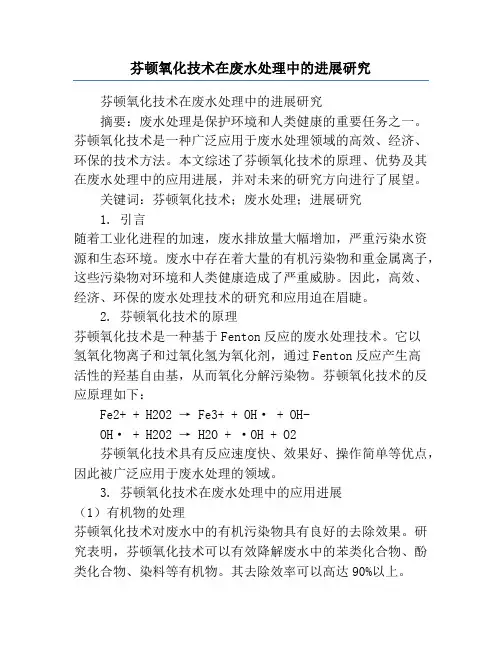

芬顿氧化技术在废水处理中的进展研究芬顿氧化技术在废水处理中的进展研究摘要：废水处理是保护环境和人类健康的重要任务之一。

芬顿氧化技术是一种广泛应用于废水处理领域的高效、经济、环保的技术方法。

本文综述了芬顿氧化技术的原理、优势及其在废水处理中的应用进展，并对未来的研究方向进行了展望。

关键词：芬顿氧化技术；废水处理；进展研究1. 引言随着工业化进程的加速，废水排放量大幅增加，严重污染水资源和生态环境。

废水中存在着大量的有机污染物和重金属离子，这些污染物对环境和人类健康造成了严重威胁。

因此，高效、经济、环保的废水处理技术的研究和应用迫在眉睫。

2. 芬顿氧化技术的原理芬顿氧化技术是一种基于Fenton反应的废水处理技术。

它以氢氧化物离子和过氧化氢为氧化剂，通过Fenton反应产生高活性的羟基自由基，从而氧化分解污染物。

芬顿氧化技术的反应原理如下：Fe2+ + H2O2 → Fe3+ + OH· + OH-OH· + H2O2 → H2O + ·OH + O2芬顿氧化技术具有反应速度快、效果好、操作简单等优点，因此被广泛应用于废水处理的领域。

3. 芬顿氧化技术在废水处理中的应用进展（1）有机物的处理芬顿氧化技术对废水中的有机污染物具有良好的去除效果。

研究表明，芬顿氧化技术可以有效降解废水中的苯类化合物、酚类化合物、染料等有机物。

其去除效率可以高达90%以上。

（2）重金属的处理芬顿氧化技术在重金属废水处理中也具有较好的应用前景。

研究发现，芬顿氧化技术可以将重金属离子还原成低毒或无毒的形态，并使其沉淀析出。

此外，芬顿氧化技术还可以通过吸附作用将重金属离子从废水中去除。

（3）固体废弃物污染的处理芬顿氧化技术不仅可以应用于废水处理，还可以用于固体废弃物的污染治理。

研究表明，芬顿氧化技术可以通过降解固体废弃物表面的有机物质，有效改善固体废弃物的环境。

4. 芬顿氧化技术的挑战与展望尽管芬顿氧化技术在废水处理领域已取得了一定的应用进展，但仍然存在一些挑战。

芬顿氧化处理废水工艺

芬顿氧化处理废水工艺

芬顿氧化处理废水工艺氧化处理是一种有效的方法，可以减少废水中的污染物。

污染物特别是有机物，可以通过氧化反应彻底降解。

其中，芬顿氧化处理技术是一种实现深度处理的重要手段。

芬顿氧化处理的工艺主要有三步：预处理、活性氧投加和终止处理。

预处理是将废水中的杂质粗选出来，以减少活性氧对有机物、金属离子及其它物质的消耗。

活性氧投加是把氧作为氧化剂投入到废水中，实现氧化处理作用。

最后，终止处理是在满足废水排放标准的情况下，停止活性氧的投加。

在芬顿氧化处理技术中，活性氧的投加主要是采用空气催化器来实现。

空气催化器可以利用空气中氧气，通过高原格栅加热以实现氧投加，从而实现氧化处理。

芬顿氧化处理技术具有优越的处理效果，可以有效降解有机物、金属离子及其他物质，有效削减废水污染物。

同时，由于采用空气催化器投加活性氧，投加效率高，投加成本低，且对环境无污染。

芬顿氧化处理技术的应用还在不断拓展，并在各行各业得到广泛的应用。

其中，在石油化工中，可以用芬顿氧化处理工艺将废水中的有机物、金属离子及其他污染物深度降解，以满足行业污染排放标准。

同时，在污水处理中，芬顿氧化处理技术也得到了广泛的应用，对有机物、金属离子及其他物质有很好的处理效果，能有效抑制废水污染，满足排放标准要求。

芬顿氧化处理技术不仅在石油化工行业和污水处理中得到了广泛应用，而且在其他行业中也有着更多的应用，如纺织、染料、食品饮料等等。

芬顿氧化处理技术可以有效的降低废水中的污染物，为环保做出贡献。

总之，芬顿氧化处理技术是一种实现深度处理的重要手段，它能有效地降低废水中的污染物，降低废水排放标准，节约能源，减少环境污染，有着广泛的应用前景。

fenton 氧化法

fenton 氧化法

fenton 氧化法
Fenton氧化法是一种环境工程领域常用的水处理技术，主要用
于去除水中有机物和重金属离子。

该方法利用Fenton试剂（氢氧化
物和过氧化氢的混合物）在酸性条件下产生的羟基自由基，通过氧化、还原反应来降解有机废水中的有机物质。

Fenton氧化法的原理
是在酸性条件下，过氧化氢与二价铁离子反应生成羟基自由基，这
些自由基具有强氧化性，可以氧化分解有机废水中的有机物质。

该
方法具有反应速度快、处理效果好、操作简单等优点。

Fenton氧化法的工业应用包括废水处理、土壤修复、废气处理
等领域。

在废水处理中，Fenton氧化法可以高效去除废水中的有机
物和重金属离子，使废水达到排放标准。

在土壤修复中，Fenton氧
化法可以将土壤中的有机污染物进行氧化分解，恢复土壤的自然状态。

在废气处理中，Fenton氧化法可以去除废气中的有机物质和恶
臭物质，净化空气。

然而，Fenton氧化法也存在一些局限性，如操作条件要求严格、产生的废渣处理困难、对水质的要求较高等。

此外，Fenton氧化法
在实际应用中也面临着成本较高、反应产物难以降解等问题，需要
综合考虑各种因素来选择合适的废水处理方法。

总的来说，Fenton氧化法作为一种重要的水处理技术，在特定条件下具有显著的优势，但在实际应用中需要根据具体情况进行合理选择和使用。

一种利用芬顿氧化处理有机废水的工艺[发明专利]

一种利用芬顿氧化处理有机废水的工艺[发明专利]

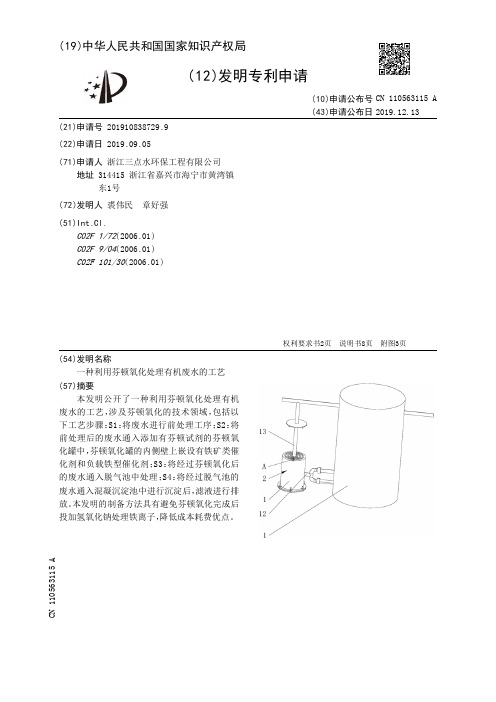

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910838729.9(22)申请日 2019.09.05(71)申请人 浙江三点水环保工程有限公司地址 314415 浙江省嘉兴市海宁市黄湾镇东1号(72)发明人 裘伟民　章好强　(51)Int.Cl.C02F 1/72(2006.01)C02F 9/04(2006.01)C02F 101/30(2006.01)(54)发明名称一种利用芬顿氧化处理有机废水的工艺(57)摘要本发明公开了一种利用芬顿氧化处理有机废水的工艺，涉及芬顿氧化的技术领域，包括以下工艺步骤：S1：将废水进行前处理工序；S2：将前处理后的废水通入添加有芬顿试剂的芬顿氧化罐中，芬顿氧化罐的内侧壁上嵌设有铁矿类催化剂和负载铁型催化剂；S3：将经过芬顿氧化后的废水通入脱气池中处理；S4：将经过脱气池的废水通入混凝沉淀池中进行沉淀后，滤液进行排放。

本发明的制备方法具有避免芬顿氧化完成后投加氢氧化钠处理铁离子，降低成本耗费优点。

权利要求书2页 说明书8页 附图3页CN 110563115 A 2019.12.13C N 110563115A1.一种利用芬顿氧化处理有机废水的工艺，其特征在于：包括以下工艺步骤：S1：将废水进行前处理工序；S2：将前处理后的废水通入添加有芬顿试剂的芬顿氧化罐中，芬顿氧化罐的内侧壁上嵌设有铁矿类催化剂和负载铁型催化剂；S3：将经过芬顿氧化后的废水通入脱气池中处理；S4：将经过脱气池的废水通入混凝沉淀池中进行沉淀后，滤液进行排放。

2.根据权利要求1所述的一种利用芬顿氧化处理有机废水的工艺，其特征在于：所述步骤S1中前处理工序为依次将废水通过初沉池、水解池、曝气池、二沉池和pH调节池进行处理。

3.根据权利要求1所述的一种利用芬顿氧化处理有机废水的工艺，其特征在于：所述步骤S2中的芬顿氧化罐中的铁矿类催化剂选自磁铁矿、赤铁矿、锰铁矿、钛铁矿以及菱铁矿中的一种或多种。

一种用于化工废水高效处理的电催化芬顿氧化-电化学氧化耦合工艺

一种用于化工废水高效处理的电催化芬顿氧化-电化学氧化耦合工艺

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010084018.X(22)申请日 2020.02.10(71)申请人 南京理工大学地址 210094 江苏省南京市玄武区孝陵卫街道孝陵卫街200号(72)发明人 韩卫清　崔韬　魏卡佳　李维　王连军　刘晓东　孙秀云　李健生　沈锦优　(74)专利代理机构 江苏瑞途律师事务所 32346代理人 陈彬(51)Int.Cl.C02F 9/06(2006.01)(54)发明名称一种用于化工废水高效处理的电催化芬顿氧化-电化学氧化耦合工艺及其装置(57)摘要本发明公开了一种用于化工废水高效处理的电催化芬顿氧化-电化学氧化耦合工艺及其装置，属于污水处理领域。

它包括电催化芬顿氧化步骤、电化学氧化步骤和pH调节步骤；控制所述电催化芬顿氧化步骤中阴阳极之间的间距，以使阳极产生的氧气在阴极反应生成H 2O 2；通过将电催化芬顿氧化步骤采用窄通道进行，使阳极析氧反应产生的氧气与阴极接触生成H 2O 2供芬顿反应进行，无须外加曝气或外部添加H 2O 2即能够满足处理需求，同时有效提高电芬顿氧化高效去除COD的效率。

进一步通过将pH调节池与电催化芬顿氧化耦合电化学氧化装置串联，实现铁泥近零产生的耦合处理工艺。

权利要求书1页 说明书12页 附图5页CN 111196653 A 2020.05.26C N 111196653A1.一种用于化工废水高效处理的电催化芬顿氧化-电化学氧化耦合工艺，其特征在于，包括电催化芬顿氧化步骤、电化学氧化步骤和pH调节步骤；控制所述电催化芬顿氧化步骤中阴阳极之间的间距，以使阳极产生的氧气在阴极反应生成H 2O 2。

2.根据权利要求1所述的用于化工废水高效处理的电催化芬顿氧化-电化学氧化耦合工艺，其特征在于，所述电催化芬顿氧化步骤中采用阴极和阳极之间间距小于等于5cm的窄通道电催化芬顿氧化步骤；和/或所述电化学氧化步骤中采用阴极和阳极之间间距小于等于5cm的窄通道电化学氧化步骤。

一种芬顿氧化处理装置及处理高COD废液的方法[发明专利]

专利名称：一种芬顿氧化处理装置及处理高COD废液的方法专利类型：发明专利
发明人：冷超群,董涛,边文强,孙慧峰
申请号：CN201710776276.2
申请日：20170831
公开号：CN107572691A
公开日：
20180112
专利内容由知识产权出版社提供
摘要：本发明涉及水处理技术领域，特别是涉及一种芬顿氧化处理装置及处理高COD废液的方法。

所述方法包括调节废液的pH、投加铁的硫酸盐、然后分批次投加双氧水。

所述装置包括以串联形式连接的第一芬顿反应容器、第二芬顿反应容器和第三芬顿反应容器，并且所述第一芬顿反应容器的出口、所述第二芬顿反应容器的出口和所述第三芬顿反应容器的出口均与絮凝沉淀容器相连。

申请人：新奥环保技术有限公司
地址：065001 河北省廊坊市开发区华祥路118号新奥科技园博为楼
国籍：CN
代理机构：北京同达信恒知识产权代理有限公司
代理人：黄志华
更多信息请下载全文后查看。

一种促进芬顿反应的水处理方法[发明专利]

专利名称：一种促进芬顿反应的水处理方法专利类型：发明专利
发明人：吉秋月,戴竹青,马建锋
申请号：CN201810776510.6
申请日：20180711
公开号：CN108689477A
公开日：
20181023
专利内容由知识产权出版社提供
摘要：本发明公开一种促进芬顿反应的水处理方法，依次包括如下步骤：向1L待处理有机废水中加入3～5mg氯化铁、8～10g黄铁矿粉末和5～8g火山岩粉末，调节pH为3～5，在搅拌下滴入2～4μL质量浓度为30％的双氧水，搅拌5～10min，沉淀，有机物被降解，上清液可以排放，收集的沉淀物可以重复使用。

硫化铁有助于促进参与反应的Fe/Fe之间的循环，突破芬顿反应的速度控制步骤，使有机物降解速度大大加快。

火山岩粉末可以有效的吸附加入的铁离子，并在表面形成络合物，避免铁离子对处理后水质的影响。

申请人：常州大学
地址：213164 江苏省常州市武进区滆湖路1号
国籍：CN
更多信息请下载全文后查看。

一种芬顿氧化用水处理装置[实用新型专利]

专利名称：一种芬顿氧化用水处理装置专利类型：实用新型专利
发明人：付连贺
申请号：CN202020132577.9
申请日：20200120
公开号：CN211688443U
公开日：
20201016
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种芬顿氧化用水处理装置，包括主箱体，所述主箱体的两侧安装有固定架，所述固定架由固定侧板、加固柱和固定平板组成，所述固定架上安装有加料罐，所述主箱体上连接有进水管，所述进水管与外接水源相连，所述主箱体的两侧开设有进料管，所述进料管倾斜设置，所述进料管与固定架数量相等且一一对应，所述加料罐的两侧安装有固定条，所述固定条与加料罐固定相连，所述加料罐的底端为锥形设置，所述加料罐的底端连接有导料管，所述导料管与进料管相匹配，所述导料管上安装密封圈，所述导料管上安装有第二电磁阀。

本实用新型，便于加料罐的拆装清理和更换，更加方便使用。

申请人：天津金瀛环保科技有限公司
地址：301708 天津市武清区黄花店镇政府东路477号
国籍：CN
更多信息请下载全文后查看。

一种改进芬顿药剂及应用其的废水处理方法[发明专利]

专利名称：一种改进芬顿药剂及应用其的废水处理方法专利类型：发明专利
发明人：冯传平,刘通,陈男
申请号：CN201810580015.8
申请日：20180607
公开号：CN108675432A
公开日：
20181019
专利内容由知识产权出版社提供
摘要：本发明提供了一种改进芬顿药剂及应用其的废水处理方法，涉及废水处理技术领域，解决了双氧水利用率低的技术问题。

该药剂由如下原材料制备，纳米黄铁矿和双氧水。

该方法包括如下步骤：S1，注入所需量的待处理废水；S2，向所述废水中加入纳米黄铁矿至所述废水中所述纳米黄铁矿浓度为0.1‑5g/L；S3，向步骤S2的废水加入双氧水至所述双氧水浓度为0.1‑1000mmol/L；S4，对步骤S3的废水静置沉淀后排出上清液，并可重新加入待处理废水。

申请人：中国地质大学(北京)
地址：100083 北京市海淀区学院路29号
国籍：CN
代理机构：北京力量专利代理事务所(特殊普通合伙)
代理人：宋林清
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 19 )中华人民 共和国国家知识产权局
Байду номын сангаас
( 12 )发明专利申请
(21)申请号 201910099485 .7
(22)申请日 2019 .01 .31
(71)申请人 光大水务科技发展（南京）有限公司 地址 211100 江苏省南京市江宁区苏源大 道19号九龙湖国际企业总部园B3座第 11楼 申请人 光大水务（深圳）有限公司 徐州市市政设计院有限公司
(72)发明人 于豹 梁华杰 王冠平 安平林 石伟 刘晓静
(74)专利代理机构 深圳中一联合知识产权代理 有限公司 44414
代理人 李艳丽
(51)Int .Cl . C02F 9/04(2006 .01)
( 54 )发明 名称 一种芬顿氧化出水后处理的方法
( 57 )摘要 本发明提供了一种芬顿氧化出水后处理的
方法 ，包括如下反应步骤 ：对芬顿氧化反应后的 泥水混合液进行曝 气处理 ，再 加入碱液混 匀、沉 淀、分离，得到不会反色的处理液。本发明对芬顿 氧化反应后得到的泥水混合物进行曝 气处理 ，使 泥水混合物体系中溶解的二价铁离子全部被氧 化为三价铁离子，再加入碱液使三价铁离子与溶 液中的各阴离子及各种胞外聚合物络合物，利用 污泥自身络合点位及网捕性质，将水中溶解性铁 的络合物( 如氨基酸螯合铁、EPS-螯合铁)全部去 除 ，完全去除芬顿反应处理后污水体系中残余的 铁离子 ，实现芬顿工艺出水不再反色 ，保证出水 稳定达标排放 ，同时 加入药剂量 少成本低 ，运行 管理方便 ，不会对后端工艺造成影响 ，同时也能 提高泥水分离的性能。
2
CN 109626663 A
说 明 书
1/6 页
一种芬顿氧化出水后处理的方法
技术领域 [0001] 本发明涉及污水处理领域，尤其涉及一种芬顿氧化出水后处理的方法。
背景技术 [0002] 在当前公民环保意识逐渐提高、国家环保法规日益严格、节能减排工作持续推进 的时代背景下，污水深度处理和难降解有机污水的达标处理逐渐成为了我国乃至世界水处 理领域的关注热点。 [0003] 水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水。污水中 的酸、碱、氧化剂，以及铜、镉、汞、砷等化合物，苯、二氯乙烷、乙二醇等有机毒物，会毒死水 生生物，影响饮用水源，进一步使水质恶化。目前水污染比较常见的是工业水污染和生活水 污染。 [0004] 目前，我国明确规定污水必须经过处理加工，使水质达标之后才允许进行排放。处 理污水的办法有很多 ，一般主要是物理法、化学法 和生物法等。其中 ，物理法主要利 用物理 作用分离污水中的非溶解性物质，在处理过程中不改变化学性质。常用的有重力分离、离心 分离、反渗透、气浮等。物理法处理污水简单、经济，一般用于生活污水水体容量大、自净能 力强、污水处理程度要求不高的 情况 ；其次是生物法 ，主要利用微生物的新陈 代谢功能 ，将 污水中呈溶解或胶体状态的有机物分解氧化为稳定的无机物质，使污水得到净化。常用的 有活性污泥法和生物膜法，生物法处理程度比物理法要高。再者是化学法，化学法是利用化 学反应作 用来处理或回收 污水的 溶解物 质或胶体物 质的 方法 ，多 用于工业废水。常 用的 有 混凝法、中 和法、氧化还原法、离子交换法等 ，化学处理法处理效果好、费 用高 ，多 用作生化 处理后的出水 ，作进一步的处理 ，提高出水水 质。其中 ，化学法经常利用芬顿反应对污水进 行处理 ，芬顿反应使无机化学反应 ，过程是利用过氧化氢 (H2O2) 与二价铁离子Fe2+的混合溶 液将很多已知的有机化合物如羧酸、醇、酯类氧化为无机态，反应具有去除难降解有机污染 物的高能力，在印染废水、含油废水、含酚废水、焦化废水、含硝基苯废水、二苯胺废水等废 水处理中有很广泛的 应 用。但是 ，由 于芬顿反应中 引入了二价铁离子Fe2+ ，在芬顿反应结束 后 ，由 于污水体系中留有余量的 二价铁离子 ，二价铁离子一般呈浅绿色 ，有较强的 还原性 ， 易 与各 种物 质发生反应 ，因此 ，芬顿反应处理得到的 废水容易产生颜色 ，使污水不达到标 准，不能直接进行排放。 [0005] 目前，有一些对芬顿反应处理得到的有颜色的废水增加脱色剂、氧化剂、絮凝剂等 去除 铁离子以 达到脱色的效果 ，但是 ，处理效果不明显 ，同时添 加大量的 添 加剂 ，也会影响 污水的排放标准。因此 ，现有技术中 ，对芬顿反应得到的污水的 后处理方法均无法完全地去 除污水体系中残余的铁离子，无法保证处理得到的污水不再反色，无法稳定出水质量、保证 出水稳定达标排放。
(10)申请公布号 CN 109626663 A (43)申请公布日 2019.04.16 C02F 101/20(2006 .01)
权利要求书1页 说明书6页
CN 109626663 A
CN 109626663 A
权 利 要 求 书
1/1 页
1 .一种芬顿氧化出水后处理的方法，其特征在于，包括如下反应步骤： 提供芬顿氧化反应后的泥水混合液； 对所述泥水混合液进行曝气处理，得到均为三价铁离子的第一混合液； 对所述第一混合液加入碱液混匀、沉淀、分离，得到不会反色的处理液。 2 .根据权利要求1所述的芬顿氧化出水后处理的方法，其特征在于，在对泥水混合液进 行曝气处理步骤中，所述曝气处理的曝气源为空气。 3 .根据权利要求1或2任一所述的芬顿氧化出水后处理的方法，其特征在于，所述对泥 水混合液进行曝气处理步骤中，所述曝气处理后第一反应液的溶解氧浓度≥5mg/L。 4 .根据权利要求1或2任一所述的芬顿氧化出水后处理的方法，其特征在于，所述对泥 水混合液进行曝气处理步骤中，所述曝气处理的处理时间为5～30分钟。 5 .根据权利要求1所述的芬顿氧化出水后处理的方法，其特征在于，所述碱液选自氢氧 化钠、氢氧化钙、氢氧化钾的任意一种。 6 .根据权利要求1任一所述的芬顿氧化出水后处理的方法，其特征在于，在所述第一反 应液中加入碱液混匀步骤中，所述混匀的时间为4～6分钟。 7 .根据权利要求1任一所述的芬顿氧化出水后处理的方法，其特征在于，在所述沉淀步 骤中，所述沉淀的时间为20-30分钟。 8 .根据权利要求1任一所述的芬顿氧化出水后处理的方法，其特征在于，在所述沉淀步 骤中，对加入碱液混匀后的第一混合液加入絮凝剂。 9 .根据权利要求8所述的芬顿氧化出水后处理的方法，其特征在于，所述絮凝剂选自有 机高分子絮凝剂、天然有机高分子絮凝剂和微生物絮凝剂的任意一种。 10 .根据权利要求8-9任一所述的芬顿氧化出水后处理的方法，其特征在于，以所述第 一混合液的质量为100％计，所述絮凝剂的添加质量为1％～2％。
