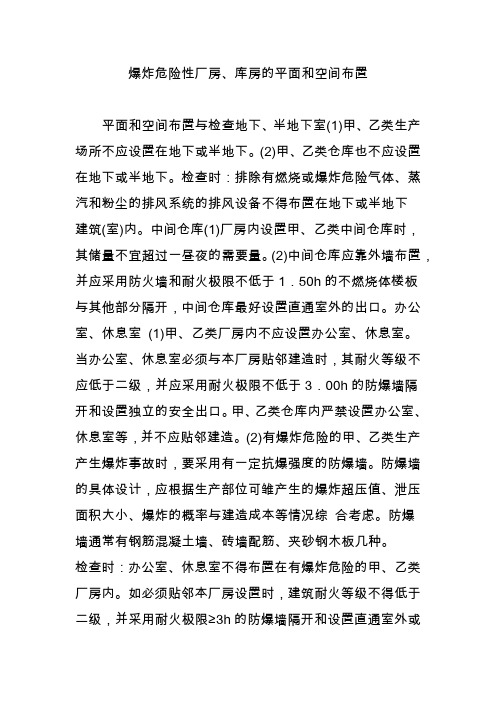

爆炸危险性厂房、库房的平面和空间布置平面和空间布置与检查地下、半地下室(1)甲、乙类生产场所不应设置在地下或半地下。
(2)甲、乙类仓库也不应设置在地下或半地下。
检查时:排除有燃烧或爆炸危险气体、蒸汽和粉尘的排风系统的排风设备不得布置在地下或半地下建筑(室)内。
中间仓库(1)厂房内设置甲、乙类中间仓库时,其储量不宜超过一昼夜的需要量。
(2)中间仓库应靠外墙布置,并应采用防火墙和耐火极限不低于1.50h的不燃烧体楼板与其他部分隔开,中间仓库最好设置直通室外的出口。
办公室、休息室(1)甲、乙类厂房内不应设置办公室、休息室。
当办公室、休息室必须与本厂房贴邻建造时,其耐火等级不应低于二级,并应采用耐火极限不低于3.00h的防爆墙隔开和设置独立的安全出口。
甲、乙类仓库内严禁设置办公室、休息室等,并不应贴邻建造。
(2)有爆炸危险的甲、乙类生产产生爆炸事故时,要采用有一定抗爆强度的防爆墙。
防爆墙的具体设计,应根据生产部位可雏产生的爆炸超压值、泄压面积大小、爆炸的概率与建造成本等情况综合考虑。
防爆墙通常有钢筋混凝土墙、砖墙配筋、夹砂钢木板几种。
检查时:办公室、休息室不得布置在有爆炸危险的甲、乙类厂房内。
如必须贴邻本厂房设置时,建筑耐火等级不得低于二级,并采用耐火极限≥3h的防爆墙隔开和设置直通室外或疏散楼梯的安全出口。
变、配电所(教材新增)(1)甲、乙类厂房属易燃、易爆场所,运行中的变压器存在燃烧或爆裂的可能,不应将变电所、配电所设在有爆炸危险的甲、乙类厂房内或贴邻建造,以提高厂房的安全程度。
如果生产上确有需要,允许在厂房的一面外墙贴邻建造专为一个甲类或乙类厂房服务的10kV及以下的变电所、配电所,并用元门窗洞口的防火墙隔开。
(2)对乙类厂房的配电所,如氨压缩机房的配电所,为观察设备、仪表运转情况,需要设观察窗,故作了适当放宽,允许在配电所的防火墙上设置不燃烧体的密封固定甲级窗。
检查时与注意以下几点:①爆炸危险场所的正上方或正下方,不得设置变、配电所。
( 安全管理 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改浅谈工业厂房的防爆设计(2020版)Safety management is an important part of production management. Safety and production are inthe implementation process浅谈工业厂房的防爆设计(2020版)项目实例:2009年在设计南京1万吨/年羟乙基纤维素建设项目中,该厂房由三个单元组成:分别为切割单体、包装单体及原料及成品仓库。
本工程总占地面积为4427.26平方米,总建筑面积为5706.6平方米。
其中分为四个防火分区:切割单体、包装单体、原料及成品仓库、机修厂房及其办公区域。
原料及成品仓库为单层钢筋混凝土框架结构,轻钢屋面,建筑高度11.8米,占地面积2957.49平方米,建筑面积2625平方米,储存类别为丙类;切割单体为单层钢筋混凝土框架结构,建筑高度9.6米,占地面积395.26平方米,建筑面积350.75平方米,生产类别乙类;包装单体为5层钢筋混凝土框架结构,建筑高度24米,占地面积408平方米,建筑面积1928.3平方米,生产类别乙类;机修厂房及其办公区域占地面积666.51平方米,建筑面积666.51平方米。
该单体就是采用钢筋混凝土框架结构,由于具有粉尘爆炸危险,因此我们在设计中房间隔墙采用抗爆墙体,局部采用可拆卸的钢板与框架结构连接,门采用防爆门,包装和切割单体的外墙采用链接钢板泄爆墙。
通过对该厂房设计,总结爆炸危险厂房设计时候应注意把握以下几个方面:1、设计防爆的基本技术措施(1)、对整个厂区都存在有爆炸危险的工厂,在整体规划设计时,要根据建筑物内危险品的生产工序、生产品种、生产特征、危险程度等因素,确定建筑物的危险等级后进行分区规划,危险品生产区内的建筑物与其周围村庄、公路、铁路、城镇和本厂生活设施等的距离,都应分别根据建筑物的危险等级和存药量计算后,按规范要求取其最大值。
具有爆炸危险的建构筑物的防火防爆设计的基本要求具有爆炸危险的建构筑物主要包括生产或储存有爆炸危险物品厂房及仓库,在厂房及仓库的设计之初,就应提出相应的防火防爆的设计要求。
一、厂房及仓库的承重结构要求有爆炸危险的甲、乙类厂房宜独立设置,并宜采用敞开或半敞开式。
其承重结构宜采用钢筋混凝土或钢框架、排架结构。
有爆炸危险的厂房设置足够的泄压面积,可大大减轻爆炸时的破坏强度,避免因主体结构遭受破坏而造成人员重大伤亡和经济损失。
因此,要求有爆炸危险的厂房的围护结构有相适应的泄压面积,厂房的承重结构和重要部位的分隔墙体应具备足够的抗爆性能。
采用框架或排架结构形式的建筑,便于在外墙面开设大面积的门窗洞口或采用轻质墙体作为泄压面积,能为厂房设计成敞开或半敞开式的建筑形式提供有利条件。
此外,框架和排架的结构整体性强,较之砖墙承重结构的抗爆性能好。
规定有爆炸危险的厂房尽量采用敞开、半敞开式厂房,并且采用钢筋混凝土柱、钢柱承重的框架和排架结构,能够起到良好的泄压和抗爆效果。
二、泄爆要求及泄爆面积有爆炸危险的厂房或厂房内有爆炸危险的部位应设置泄压设施。
泄压设施宜采用轻质屋面板、轻质墙体和易于泄压的门、窗等,应采用安全玻璃等在爆炸时不产生尖锐碎片的材料。
泄压设施的设置应避开人员密集场所和主要交通道路,并宜靠近有爆炸危险的部位。
作为泄压设施的轻质屋面板和墙体的质量不宜大于60kg/m2。
屋顶上的泄压设施应采取防冰雪积聚措施。
为在发生爆炸后快速泄压和避免爆炸产生二次危害,泄压设施的设计应考虑以下主要因素:(1)泄压设施需采用轻质屋盖、轻质墙体和易于泄压的门窗,设计尽量采用轻质屋盖。
易于泄压的门窗、轻质墙体、轻质屋盖,是指门窗的单位质量轻、玻璃受压易破碎、墙体屋盖材料容重较小、门窗选用的小五金断面较小、构造节点连接受到爆炸力作用易断裂或脱落等。
比如,用于泄压的门窗可采用楔形木块固定,门窗上用的金属百页、插销等的断面可稍小,门窗向外开启。
爆炸危险性的厂房仓库如何布置对具有爆炸危险性的厂房、库房,根据其生产、储存物质的性质划分其危险性,除了生产储存工艺上的防火防爆要求之外,其合理的布置是杜绝“先天性”安全隐患的重要措施。
一、总平面布局1有爆炸危险的甲、乙类厂房、库房宜独立设置,并宜采用敞开或半敞开式,其承重结构宜采用钢筋混凝土或钢框架、排架结构。
2.有爆炸危险的厂房、库房与周围建筑物、构筑物应保持一定的防火间距。
3.有爆炸危险的厂房平面布置最好采用矩形,与主导风向应垂直或夹角不小于45°,以有效利用穿堂风吹散爆炸性气体,在山区宜布置在迎风山坡一面且通风良好的地方。
4.防爆厂房宜单独设置,如必须与非防爆厂房贴邻时,只能一面贴邻,并在两者之间用防火墙或防爆墙隔开。
相邻两个厂房之间不应直接有门相通,以避免爆炸冲击波的影响。
二、平面和空间布置1地下、半地下室1)甲、乙类生产场所不应设置在地下或半地下。
2)甲、乙类仓库也不应设置在地下或半地下。
2.变、配电站1)变、配电站不应设置在甲、乙类厂房内或贴邻,且不应设置在爆炸性气体、粉尘环境的危险区域内。
供甲、乙类厂房专用的IOkV及以下的变、配电站,当采用无门、窗、洞口的防火墙分隔时,可一面贴邻,并应符合现行国家标准《爆炸危险环境电力装置设计规范》国标50058等标准的规定。
2)乙类厂房的配电站确需在防火墙上开窗时,应采用甲级防火窗。
3.总控制室与分控制室1)有爆炸危险的甲、乙类厂房的总控制室应独立设置。
2)有爆炸危险的甲、乙类厂房的分控制室在受条件限制时可与厂房贴邻建造,但必须靠外墙设置,并采用耐火极限不低于3.OOh的防火隔墙与其他部分隔开。
4.有爆炸危险的部位1)有爆炸危险的甲、乙类生产部位,宜设置在单层厂房靠外墙的泄压设施或多层厂房顶层靠外墙的泄压设施附近。
2)有爆炸危险的设备宜避开厂房的梁、柱等主要承重构件布置。
3)单层厂房中如部分用于有爆炸危险的甲、乙类生产,要求甲、乙类生产部位靠外墙设置。
浅谈有爆炸危险的甲乙类生产厂房的防爆设计摘要:厂房建设中,要合理做好甲、乙类生产厂房建筑抗爆泄爆设计,可以降低事故发生的几率,达到安全生产的目的。
因此,有爆炸危险的甲、乙类厂房应根据工艺条件,严格按照相关的规范进行设计,由此可以降低事故发生的概率,使企业安全生产得到保障,保护人身和财产的安全。
在设计过程中要按照相关的现行规范精心设计,保证工程上的安全,以防患于未然。
关键词:爆炸危险;甲乙类;生产厂房;防泄爆设计1有爆炸危险的甲乙类生产厂房防爆设计要点1.1防爆厂房要具有较强的抗爆能力和较高的耐火等级一般来说,厂房的耐火等级不应低于二级,采用钢筋混凝土框架结构或经过被覆的钢框架结构的厂房是比较理想的防爆厂房。
1.2防爆厂房应设置足够的泄压面积为防止建筑物的承重构件因强大的爆炸压力而遭到破坏,通常将一定面积的建筑构件如屋盖、非承重外墙做成轻体结构,并加大外窗面积,这些面积称为防爆泄压面积,当发生爆炸时,作为泄压面积的建筑构、配件首先遭到破坏,从而使爆炸产生的压力骤然下降,可以保全厂房的主体结构。
泄压面积的大小与泄压比和泄压房间的体积成正比,泄压比根据房间内爆炸性危险物质的不同分为六个级别(参照《建筑设计防火规范》GB50016-2018版表3.6.4),爆炸压力较强的物质如乙烯、乙炔、氢等泄压比数值较大。
1.3防爆厂房宜采用单层建筑防爆厂房采用单层建筑,便于设置天窗、风帽等,给自然通风创造良好的条件,而设在地下室或半地下室内,则自然通风不好,若机械通风出现故障,很容易造成可燃气体、蒸气、粉尘积聚,十分危险;同时,防爆厂房采用单层建筑,可设置轻质屋盖,加大泄压面积,有利于安全疏散和灭火救援,而设在地下室或半地下室内,则泄压面积难以保证,且不利于安全疏散和灭火救援。
2有爆炸危险的甲乙类生产厂房防爆设计2.1厂房宜设计成单层甲、乙类生产厂房,在工艺允许的条件下宜采用单层建筑。
单层厂房不但有利于泄压,而且在火灾或爆炸发生时,人员能迅速撤离事故现场,保证人身安全。
爆炸危险工厂设计有爆炸危险的厂房,一旦发生爆炸,会造成房倒人亡,设备摧毁,生产停顿,甚至引起相邻厂房或设施连锁爆炸、次生火灾。
因此,从厂房设计起,就应考虑防爆抗爆措施,严格把关,将隐患消灭在源头。
设计爆炸危险厂房时应注意以下几个方面:一、合理布置爆炸危险车间1.有爆炸危险的厂房与周围建筑物、构筑物应保持一定的防火间距。
如与民用建筑的防火间距不应小于25m,与重要公共建筑的防火间距不应小于50m,与明火或火花散发处的防火距离不得小于30m。
2.矩形布局最适合有爆炸危险的车间,与主导风向垂直或夹角不小于45º,以有效利用穿堂风,将爆炸性气体吹散。
在山区,宜布置在迎风山坡一面且通风良好的地方。
3.防爆厂房宜单独设置。
如必须与非防爆厂房贴邻时,只能一面贴邻,并用防火墙或防爆墙隔开。
相邻两厂之间不应直接有门相通,以避免爆炸冲击波的影响。
4.有爆炸危险的甲、乙类生产部位不得设在建筑物的地下室或半地下室内,以免发生事故影响上层,同时也不利于疏散和扑救。
这些部件应位于单层厂房的外墙或多层厂房的最上层;如有可能,尽量设在敞开或半敞开式建筑物内,以利通风和防爆泄压,减少事故损失。
5.有爆炸危险的设备尽量避开厂房的梁、柱等承重结构。
厂房中部布置有爆炸危险的高大设备,矮小设备应靠外墙门窗布置,以免挡风。
6.有爆炸危险的厂房内不应设置办公室、休息室。
如必须贴邻本厂房设置时,应采用一、二级耐火等级建筑,并应采用耐火极限不低于3h隔离防火墙,设置通向室外的紧急出口。
7.有爆炸危险的甲、B类生产装置的总控制室应独立设置;其分控制室可毗邻外墙设置,并应用防火墙与其他部分隔开。
二、厂房采用防爆框架结构有爆炸危险的厂房,如采用敞开或半敞开式建筑,再选用耐火性能好、抗爆能力强的框架结构,如果发生爆炸,可以防止工厂受到严重损坏。
耐爆框架结构一般有如下三种型式:1.现浇式钢筋混凝土框架结构。
这种耐爆框架结构的厂房整体性好,抗爆能力强,但工程造价高,它通常用于防爆要求高的防爆工厂。
安全管理编号:LX-FS-A57433 合理布置爆炸危险厂房In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写:_________________________审批:_________________________时间:________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑合理布置爆炸危险厂房使用说明:本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性,导向性的规划,并要求相关人员共同遵守对应的办事规程与行动准则,使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整,套用时请仔细阅读。
有爆炸危险的厂房,一旦发生爆炸,就会造成房倒人亡,设备摧毁,生产停顿,甚至引起相邻厂房或设施连锁爆炸、次生火灾。
因此,从厂房设计起,就应考虑防爆抗爆措施。
合理布置爆炸危险厂房1.有爆炸危险的厂房与周围建筑物、构筑物应保持一定的防火间距。
如与民用建筑物的防火间距不应小于25m,与重要公共建筑的防火间距不应小于50m,与明火或散发火花地点的防火间距不应小于30m。
2.有爆炸危险的厂房平面布置最好采用矩形,与主导风向垂直或夹角不小于45°,以有效利于穿堂风,将爆炸性气体吹散。
在山区,宜布置在迎风山坡一面且通风良好的地方。
3.防爆厂房宜单独设置。
如必须与非防爆厂房贴邻时,只能一面贴邻,并在两者之间用防火墙或防爆墙隔开。
重要考点汇总∣爆炸危险性厂房、库房的布置“阳春布德泽,万物生光辉”。
春天是一个富有生命力的季节,也是一个美丽、神奇,充满希望的季节,同时,春天也是火灾(爆炸)高发的季节哦。
船儿们,有关建筑防爆的知识点你掌握了吗?一、总平面布局1. 有爆炸危险的甲、乙类厂房、库房宜独立设置,并宜采用敞开或半敞开式,其承重结构宜采用钢筋混凝土或钢框架、排架结构。
(图片点击放大看)2. 有爆炸危险的厂房平面布置最好采用矩形,与主导风向宜垂直或夹角≥45°,以有效利用穿堂风吹散爆炸性气体,在山区宜布置在迎风山坡一面且通风良好的地方。
3. 有爆炸危险的厂房(仓房)与周围建(构)筑物的防火间距不应小于表1的规定。
表1 甲、乙类厂房(仓房)与周围建(构)筑物的防火间距(m)(图片可点击放大看)二、平面布置 1、一般要求(图片可点击放大看)PS:1.防火间距为0是指两座建筑分别有各自的墙且墙的间距为0。
2.贴邻是指两个场所或部位共用一堵墙。
(图片可点击放大看)2、有爆炸危险部位防爆要求1)有爆炸危险的甲、乙类生产部位,宜布置在单层厂房靠外墙的泄压设施或多层厂房顶层靠外墙的泄压设施附近。
2)有爆炸危险的设备宜避开厂房的梁、柱等主要承重构件布置。
(图片可点击放大看)3)有爆炸危险区域内的楼梯间、室外楼梯或有爆炸危险的区域与相邻区域连通处,应设置门斗等防护措施。
门斗的隔墙应为耐火极限≥2.00h的防火隔墙,门应采用甲级防火门并应与楼梯间的门错位设置。
(图片可点击放大看)3、其他防爆要求(图片可点击放大看)(图片可点击放大看)(图片可点击放大看)习题部分 1. 下列关于厂房的防火间距设置,不符合规定的是()。
A. 赛璐珞厂房与建筑高度为36m的员工宿舍的防火间距为50mB. 焦化厂精萘厂房与燃煤锅炉房的防火间距为30mC. 漂白粉仓库与建筑高度为24m的办公楼的防火间距为25mD. 喷漆棉仓库(储量8t)与燃煤锅炉房的防火间距为30m【点击下方空白处查看答案】【解析】D,A项,赛璐珞厂房是甲类3项厂房,与高层民用建筑的防火间距不应小于50m,A选项符合。
厂房的消防安全设计(最新版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位:______________________姓名:______________________日期:______________________编号:AQ-SN-0651厂房的消防安全设计(最新版)(一)总平面布置对于有爆炸危险的厂房和仓库,应采取集中分区布置。
有爆炸危险的生产界区和仓库应尽可能布置在厂区边缘。
界区内建筑物、构筑物、露天生产设备相互之间应留有足够的防火间距。
界区与界区之间也应留有防火间距。
按当地全年主导风向,有爆炸危险的厂房和仓库布置在明火或散发火花地点以及其他建筑物的下风向。
有爆炸危险的厂房和仓库的平面主轴线宜与当地全年主导风向垂直或夹角不小于45度,以利于用自然风力排除可燃气体、可燃蒸气和可燃粉尘。
其朝向宜避免朝西,以减少阳光照射,防止室温升高。
在山区应布置在迎风山坡一面,并应位于自然通风良好的地方。
(二)平面和空间布置有爆炸危险的厂房在生产工艺允许的条件下宜采用单层建筑。
有爆炸危险的厂房不得设置在地下或半地下室。
有爆炸危险的厂房宜采用敞开或半敞开式建筑。
对有爆炸危险的单层厂房应合理选择平面布置形式,剖面设计要注意通风和利用屋顶泄压。
有爆炸危险的厂房宜单独设置。
如必须与非防爆厂房贴邻时,只能一面贴邻,并在两者之间用防火墙或防爆墙隔开,相邻两厂房之间不应直接有门相通,如必须互相联系时,可利用外廊或阳台通行s也可在中间的防火墙或防爆墙上做双门斗,门斗内的两个门应错开,以减弱爆炸冲击波的影响。
有爆炸危险的厂房内,不应设置办公室、休息室。
如必须贴邻设置时,应采用一二级耐火等级建筑,并应采用耐火极限不低于3h 的不燃烧体防护墙隔开和设置直通室外或疏散楼梯的安全出口。
( 安全管理 )
单位:_________________________
姓名:_________________________
日期:_________________________
精品文档 / Word文档 / 文字可改
爆炸危险厂房设计(新编版)
Safety management is an important part of production management. Safety and production are in
the implementation process
爆炸危险厂房设计(新编版)
有爆炸危险的厂房,一旦发生爆炸,会造成房倒人亡,设备摧毁,生产停顿,甚至引起相邻厂房或设施连锁爆炸、次生火灾。
因此,从厂房设计起,就应考虑防爆抗爆措施,严格把关,将隐患消灭在源头。
设计爆炸危险厂房时候应注意把握以下几个方面:
一、合理布置爆炸危险厂房
1.有爆炸危险的厂房与周围建筑物、构筑物应保持一定的防火间距。
如与民用建筑的防火间距不应小于25m,与重要公共建筑的防火间距不应小于50m,与明火或散发火花地点的防火间距不应小于30m。
2.有爆炸危险的厂房平面布置最好采用矩形,与主导风向垂直或夹角不小于45º,以有效利用穿堂风,将爆炸性气体吹散。
在山区,宜布置在迎风山坡一面且通风良好的地方。
3.防爆厂房宜单独设置。
如必须与非防爆厂房贴邻时,只能一
面贴邻,并在两者之间用防火墙或防爆墙隔开。
相邻两厂之间不应直接有门相通,以避免爆炸冲击波的影响。
4.有爆炸危险的甲、乙类生产部位不得设在建筑物的地下室或半地下室内,以免发生事故影响上层,同时也不利于疏散和扑救。
这些部位应设在单层厂房靠外墙或多层厂房的最上一层靠外墙处;如有可能,尽量设在敞开或半敞开式建筑物内,以利通风和防爆泄压,减少事故损失。
5.有爆炸危险的设备尽量避开厂房的梁、柱等承重结构。
有爆炸危险的高大设备应布置在厂房中间,矮小设备应靠外墙门窗布置,以免挡风。
6.有爆炸危险的厂房内不应设置办公室、休息室。
如必须贴邻本厂房设置时,应采用一、二级耐火等级建筑,并应采用耐火极限不低于3h的防火墙隔开和设置直通室外的安全出口。
7.有爆炸危险的甲、乙类生产厂房总控制室应独立设置;其分控制室可毗邻外墙设置,并应用防火墙与其他部分隔开。
二、厂房采用耐爆框架结构
有爆炸危险的厂房,如采用敞开或半敞开式建筑,再选用耐火性能好、抗爆能力强的框架结构,在发生爆炸时可以避免厂房遭受严重破坏。
耐爆框架结构一般有如下三种型式:
1.现浇式钢筋混凝土框架结构。
这种耐爆框架结构的厂房整体性好,抗爆能力强,但工程造价高,通常用于抗爆能力要求高的防爆厂房。
2.装配式钢筋混凝土框架结构。
这种框架结构由于梁、柱与楼板等接点处的刚性较差,抗爆能力不如现浇式框架结构。
若采用装配式钢筋混凝土框架结构,则应在梁、柱与楼板等接点处预留钢筋焊接头并用高标号混凝土现浇成刚性接头,以提高耐爆强度。
3.钢框架结构。
这种框架结构虽然耐爆强度较高,但耐火极限低,能承受的极限温度仅400ºC,超过该温度,便会在高温作用下变形倒塌。
如果在钢构件外面加装耐火被覆层或喷刷钢结构防火涂料,可以提高耐火极限,但这样做并非十分可靠,只要部分开裂或剥落同样会失效,故应较少采用。
三、设置泄压设施
防爆厂房的泄压主要靠轻质屋盖、轻质外墙和泄压门窗等来实现。
这些泄压构件就建筑整体而言是人为设置的薄弱部位,当发生爆炸时,它们最先遭到破坏或开启,向外释放大量的气体和热量,使室内爆炸产生的压力迅速下降,从而达到主要承重结构不破坏,整座厂房不倒塌的目的。
对泄压构件和泄压面积及其设置的要求如下:
1.泄压轻质屋盖。
根据需要可分别由石棉水泥波形瓦和加气混凝土等材料制成,并有保温层或防水层、无保温层或无防水层之分。
2.泄压轻质外墙分为有保温层、无保温层两种型式。
常采用石棉水泥瓦作为无保温层的泄压轻质外墙,而有保温层的轻质外墙则在是石棉水泥瓦外墙的内壁加装难燃木丝板作保温层,用于要求采暖保温或隔热降温的防爆厂房。
3.泄压窗可以多种型式,如轴心偏上中悬泄压窗,抛物线型塑料板泄压窗等。
窗户上通常安装厚度不超过3mm的普通玻璃。
要求泄压窗能在爆炸力递增稍大于室外风压时,能自动向外开启泄压。
4.泄压设施的泄压面积与厂房体积的比值(m2/m3)宜采用
0.05~0.22。
爆炸介质威力较强或爆炸压力上升速度较快的厂房,应尽量加大比值。
体积超过1000m3的建筑,如采用上述比值有困难时,可适当降低,但不宜小于0.03。
5.作为泄压面积的轻质屋盖和轻质墙体重量每平方米不宜超过120kg。
6.散发较空气轻的可燃气体、可燃蒸气的甲类厂房宜采用全部或局部轻质屋盖作为泄压设施。
7.泄压面积的设置应避开人员集中的场所和主要交通道路,并宜靠近容易发生爆炸的部位。
8.当采用活动板、窗户、门或其他铰链装置作为泄压设施时,必须注意防止打开的泄压孔由于在爆炸正压冲击波之后出现负压而关闭。
9.爆炸泄压孔不能受到其他物体的阻碍,也不允许冰、雪妨碍泄压孔和泄压窗的开启,需要经常检查和维护。
10.当起爆点能确定时,泄压孔应设在距起爆起点尽可能近的地方。
当采用管道把爆炸产物引导到安全地点时,管道必须尽可能
短而直,且应朝向陈放物最少的方向设置。
因为任何管道泄压的有效性都随着管道的长度的增加而按比例减小。
四、装设隔爆设施
在容易发生爆炸事故的场所,应设置隔爆设施,如防爆墙、防爆门和防爆窗等,为了局限爆炸事故波及的范围,减轻爆炸事故所造成的损失。
具体要求如下:
1.防爆墙必须具有抵御爆炸冲击波的作用,同时具有一定的耐火性能。
防爆墙的构造设计,按照材料可分为防爆砖墙、防爆钢筋混凝土墙、防爆单层和双层钢板墙、防爆双层钢板中间填混凝墙等。
防爆墙上不得设置通风孔,不宜开门窗洞口,必须开设时,应加装防爆门窗。
2.防爆门的骨架一般采用角钢和槽钢拼装焊接,门板选用抗爆强度高的锅炉钢板或装甲钢板,故防爆门又称装甲门。
门的铰链装配时,应衬有青铜套轴和垫圈,门扇四周边衬贴橡皮带软垫,以防止防爆门启闭时因摩擦撞击而产生火花。
3.防爆窗的窗框应用角钢板制作,窗玻璃应选用抗爆强度高、
爆炸时不易破碎的安全玻璃。
如夹层内由两层或多层窗用平板玻璃,以聚乙烯醇缩丁醛塑料作衬片,在高温下加压粘合而成的安全玻璃,抗爆强度高,一旦被爆炸波击破能借中间塑料的粘合作用,不致使玻璃碎片抛出而引起伤害。
五、安装爆炸减压板
在现代连续化生产的石油化工厂,由于厂房高大,设备众多,单靠增加泄压面积不仅在实际上难以做到,即使能做到也难以抵御像甲烷气、丙烷气和液化石油气在爆炸后期出现的强烈声动不稳定燃烧压力峰和压力振荡而被炸毁。
我国于上世纪80年代通过对建筑物的爆炸泄压的研究,特别是对声动不稳定燃烧的试验及其机理的探讨,研制成功了一种“爆炸减压板”。
这是一种难燃烧体的板材(氧指数大于35),以一定方式附于有爆炸危险的建筑物的天花板上、墙壁面上,当发生可燃气体爆炸时,能有效地消除爆炸期间产生的强烈的不稳定燃烧压力峰和压力振荡,可使最大压力由98kP。
减至8kPa,从而保证建筑物主要结构免遭破坏。
安装工艺简单易行,新建的厂房可作为墙面的装饰,
已建成的厂房也易重新铺设。
在下述建筑或部位应当安装爆炸减压板,可以弥补现有爆炸泄压防护技术的不足:
1.有甲烷、丙烷、天然气、液化石油气及易燃液体车间、厂房、库房、控制室等,邻近居民人口密度大的区域。
2.使用液化石油气的工厂,如果将附有储量较大的贮罐及气化装置设在与生产车间相邻的单独房间内时。
3.一些设有贵重控制仪器的操纵室,或者在建筑物内设有可燃气体、易燃液体容器及管道的油、气泵房等。
六、其他应当考虑的防爆事项
1.散发较空气轻的可燃气体、可燃蒸气的甲类厂房的顶棚应尽量平整无死角,且厂房上部空间要通风良好。
2.散发可燃粉尘、纤维的乙类厂房内表面应平整、光滑,并易于清扫。
3.散发较空气重的可燃蒸气的甲类厂房以及有粉尘、纤维爆炸危险的乙类厂房,应采用不发生火花的地面。
如果采用绝缘材料作
整体面层时,应采取防静电措施。
4.散发较空气重的可燃气体、可燃蒸气的甲类厂房以及有粉尘、纤维的乙类厂房,其地面下不宜设地沟。
如必须设置时,其盖应严密,并应采用非燃烧材料紧密填实,与相邻厂房连通处应采用非燃烧材料密封。
5.使用和生产甲、乙、丙类液体的厂房的管、沟不应和相邻厂的管、沟相通,该厂房的下水道应有隔油设施。
6.甲、乙类设备或有爆炸危险的粉尘、可燃纤维的封闭式厂房的采暖、通风和空调设计,应符合现行国家标准《建筑设计防火规范》和《采暖通风和空气调节设计规范》中的有关规定。
7.防爆厂房的电气设备的防雷设计,应分别按照国家标准《爆炸和火灾危险环境电力装置设计规范》和《建筑防雷设计规范》中的有关规定执行。
